Проходной выключатель: как подключить, особенности, разновидности – Обзор

Подключение устройств

Существует несколько схем подключения этих подобных устройств, разные типы выключателей и разводок. Мы разберем самые популярные из них.

Управление из двух мест

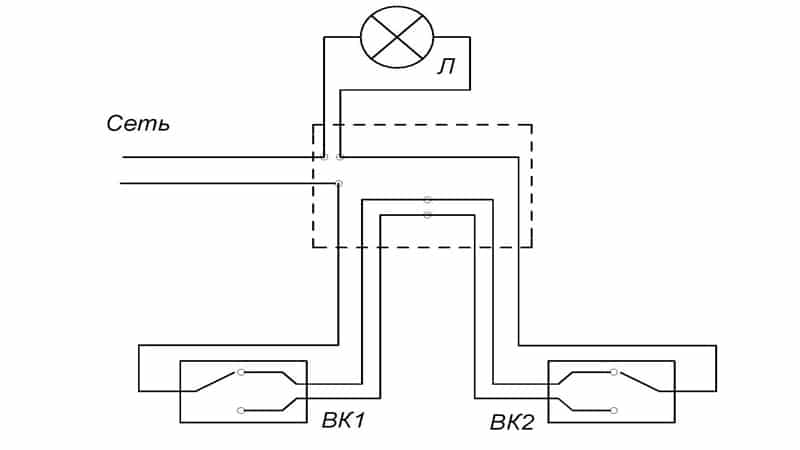

Классическая схема подключения проходного выключателя на 2 точки подразумевает использование специализированных переключателей для проходных сетей с одной кнопкой. Они имеют один входной контакт и два выходных. Схема подключения следующая: от коробки на лампу подается ноль. Фаза уходит из коробки на единственный вход выключателя А. К выходным контактам подключается дополнительный кабель, который уходит на выходные контакты переключателя Б. Из Б через единственный “входной” контакт фаза уходит на лампу.

Принцип работы и устройство проходного выключателя очень простое. В первом переключателе всегда замкнут какой-то контакт. Вторым вы либо размыкаете цепь, либо соединяете ее. Пройдя через коридор, вы размыкаете цепь первым, что приводит к отключению светильника. На обратном пути вы включаете фазу одним и размыкаете ее вторым. Эта схема идеальна, если вам нужно включить один светильник или несколько, расположенных на общем кабеле.

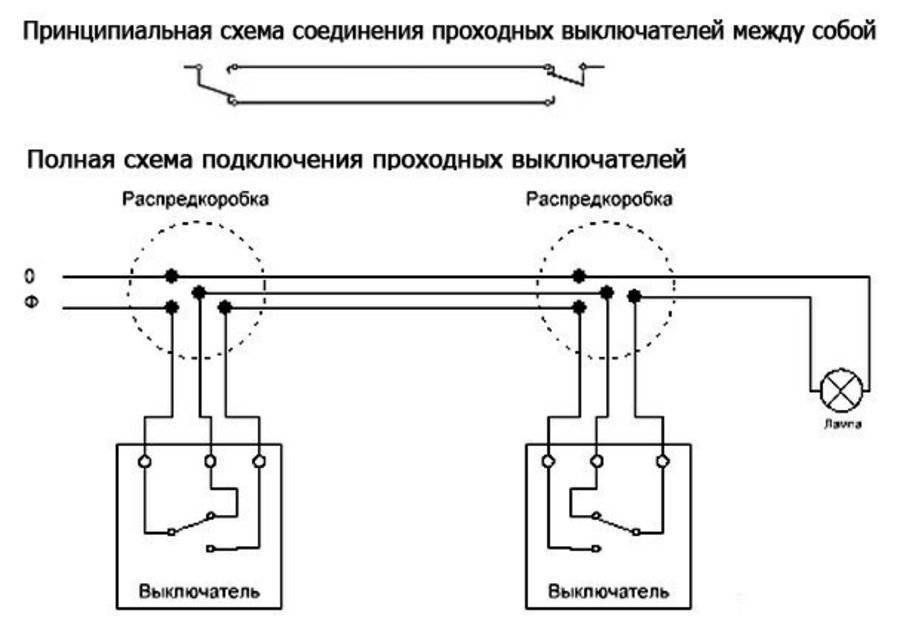

Классическая схема подключения для двух устройств

Управление из двух мест несколькими лампами

Эта схема немного сложнее и требует большего количества работ. Подходит для крупных помещений, в которых работают несколько линий освещения. Данная схема подключения проходного выключателя потребует наличия двойных устройств (у них два входных и 4 выходных контакта). Разберем классический принцип подключения на основе двух линий освещения или люстры с двумя режимами работы.

Для создания подобной сети нужно последовательно соединить выходы первого переключателя с выходами второго. Они должны отключать фазу, чтобы при монтаже вас не ударило током. Ноль из коробки уходит на две линии освещения. Фаза из коробки уходит на вход переключателя А. Далее они коммутируются с Б посредством соединений кабелем (выходы соединяются, как было описано выше). Затем фаза уходит из Б на линии.

Принцип работы системы тот же, что и при однокнопочном соединении, просто используется две линии. Мысленно представьте, что у вас два отдельных выключателя и все станет понятно.

Управление из трех мест

Это уже довольно сложная система, которая потребует от монтажника мозговых усилий и навыков. Итак, как подключить проходной выключатель (схема подключения) для троих источников? Рассмотрим наиболее простой вариант, хотя имеются и более сложные. Для создания понадобится два проходных устройства с одной кнопкой (1 вход, 2 выхода) и одно перекрестное (два входа, два выхода).

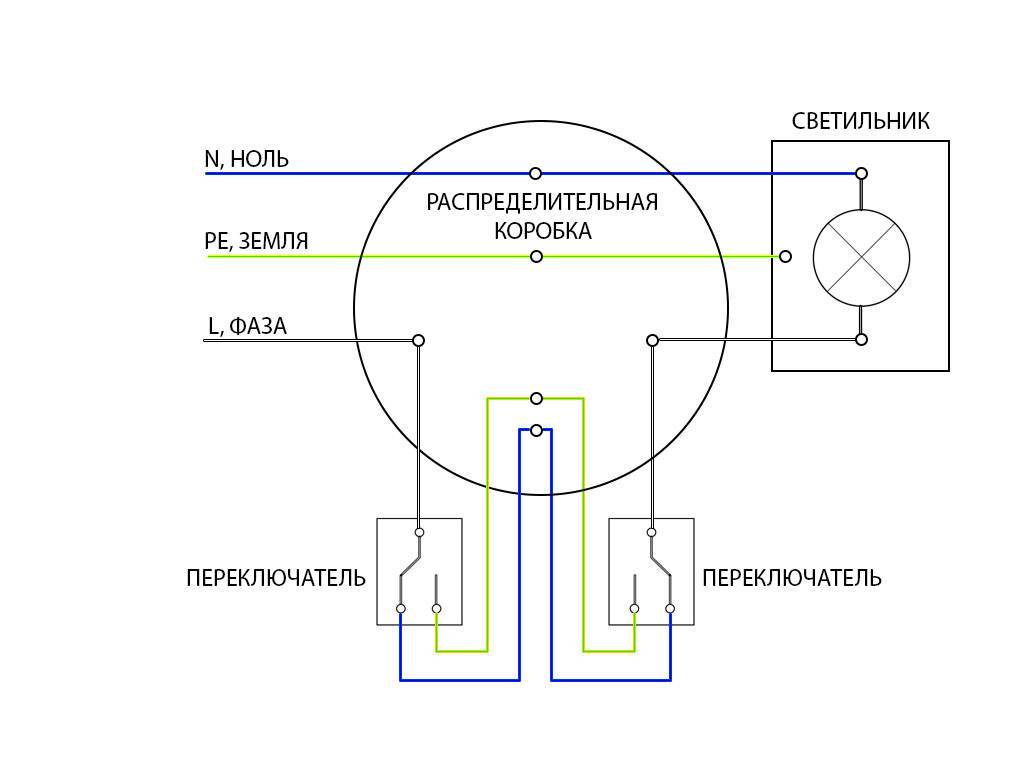

Схема подключения различных вариаций

Ноль, как обычно, подается на светильники из коробки. Фаза из нее же уходит на вход в А и уходит через два выхода на два входа перекрестного переключателя. Затем она уходит через два контакта на два выходных в Б и через вход А подается на лампы. В принципе ничего сложного в этом нет, но главное — правильно проложить провода. Обычно подключение делается через коробку, а не по стенам, чтобы во время последующего ремонта не повредить кабеля (из короба делается отдельный выход на А, Б, С, они не соединяются друг с другом по горизонтальному кабелю). Хоть такое подключение и допускается, но его нежелательно использовать.

Используя двойной перекрестный переключаель и двойные проходные можно усложнить процесс, управляя двумя группами светильников из трех мест, но подобные схемы встречаются нечасто. Эти системы можно усложнять до бесконечности, добавляя новые двухклавишные или одноклавишные проходные выключатели.

Еще один совет – старайтесь делать отдельные линии освещения на каждую комнату или две комнаты. Это поможет вам избежать обесточивания всей системы при ремонте или замене элементов. К примеру, вам нужно поменять розетку в спальне. Вы обесточиваете ее на щитке, при этом в зале и на кухне у вас есть освещение.

Конструктивное исполнение переключателей

Поскольку различные электрические схемы освещения могут иметь разное количество управляемых из одной точки светильников, то и переключателей должно быть соответствующее количество. Чтобы не увеличивать чрезмерно количество монтируемых отдельных приборов, промышленность выпускает несколько разновидностей переключателей.

Проходные выключатели могут быть трех типов:

• однокнопочные — имеют три клеммы;
• двухкнопочные — пятиклеммная конфигурация;
• трехкнопочные — более сложная конструкция, которая может немного отличаться в разных моделях, но с помощью прилагаемой к изделию блок-схемы с ней не трудно разобраться.

Каждый из этих типов рассчитан соответственно на подключение одной, двух или трех групп осветительных приборов. То есть двухклавишный переключатель по функционалу равен двум одноклавишным, а трехклавишный — трем.

Помимо обычной механической конструкции с кнопками или клавишами, промышленностью выпускаются модели с сенсорными выключателями.

Для обеспечения работы проходной конструкции необходимо подключать не два провода, как в стандартном выключателе, а на один больше — это обусловлено необходимостью задействовать две электрические сети одновременно. То есть однокнопочный переключатель коммутируется тремя проводами.

Эти две сети идентичны между собой, в середине схемы располагается светильник (или несколько), а на концах — переключатели. Когда положение проходных выключателей одинаково — свет включен, когда различно — выключен.

Есть возможность организовать управление источником света с трех точек, для чего необходимо внести в схему дополнительный перекрестный выключатель (при необходимости большего числа контрольных точек увеличивается и число перекрестных выключателей).

Различные типы выключателей

Дальше мы рассмотрим различные типы выключателей. Помимо обычных всем нам привычных выключателей существует и другие типы выключателей, которые не так популярны, но при этом имеют свои особенности и преимущества. Давайте же рассмотрим некоторые из них.

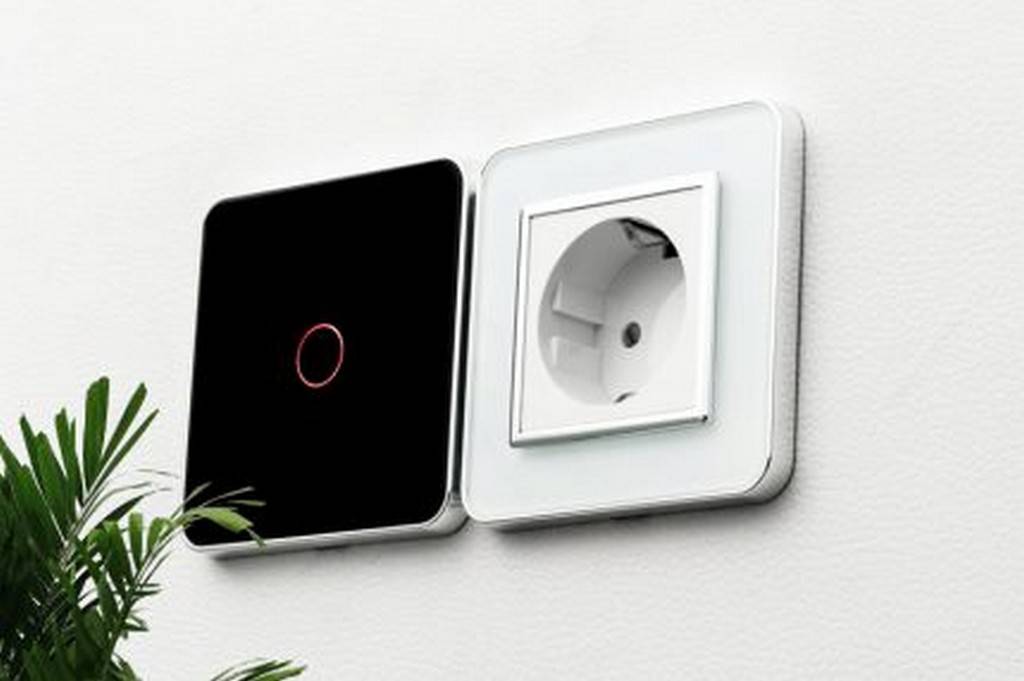

Инновационные сенсорные выключатели

Активация этих выключателей производится способом легкого касания специальной чувствительной сенсорной панели, расположенной на внешней стороне прибора. Таким образом панель работает в системе кнопки либо ключа. Его конструкция включает в себя электронную схему, работающую на полупроводниках чувствительного элемента и собственного коммутатора. При прикосновении к панели. Происходит тактильный контакт и сенсорный элемент отдает сигнал электронной схеме. Еще сенсорные включатели могут оснащаться дополнительными датчиками и реагировать на их сигналы или работать дистанционно.

Сенсорные выключатели

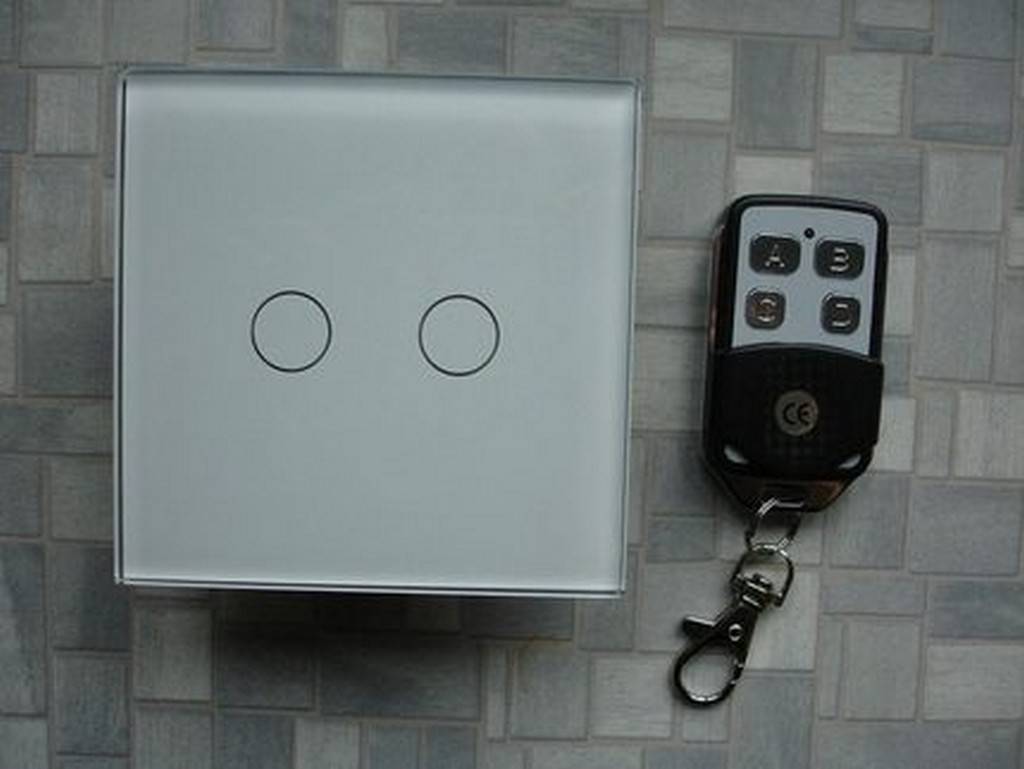

Дистанционные выключатели

Данные коммутаторы могут управлять светильником на расстоянии. С помощью специального пульта по радиоканалу передается команда на осветительный прибор. Включатель в этом случае является приемником, оборудованным коммутационными контактами, врезающихся в питающий провод светильника.

Дистанционные выключатели

К такому типу включателя прилагается пульт. Зачастую он выглядит, как обычный брелок. Дальность его действия во многом зависит от материала, из которого пульт изготовлен, но обычно это расстояние 20-25 м. Пульт работает от питания, которое зависит от батареек. В такой схеме задействованы микропроцессорные контролеры. Они дают возможность для дополнительных функций: установка таймера, регулирование интенсивности света и т.д.

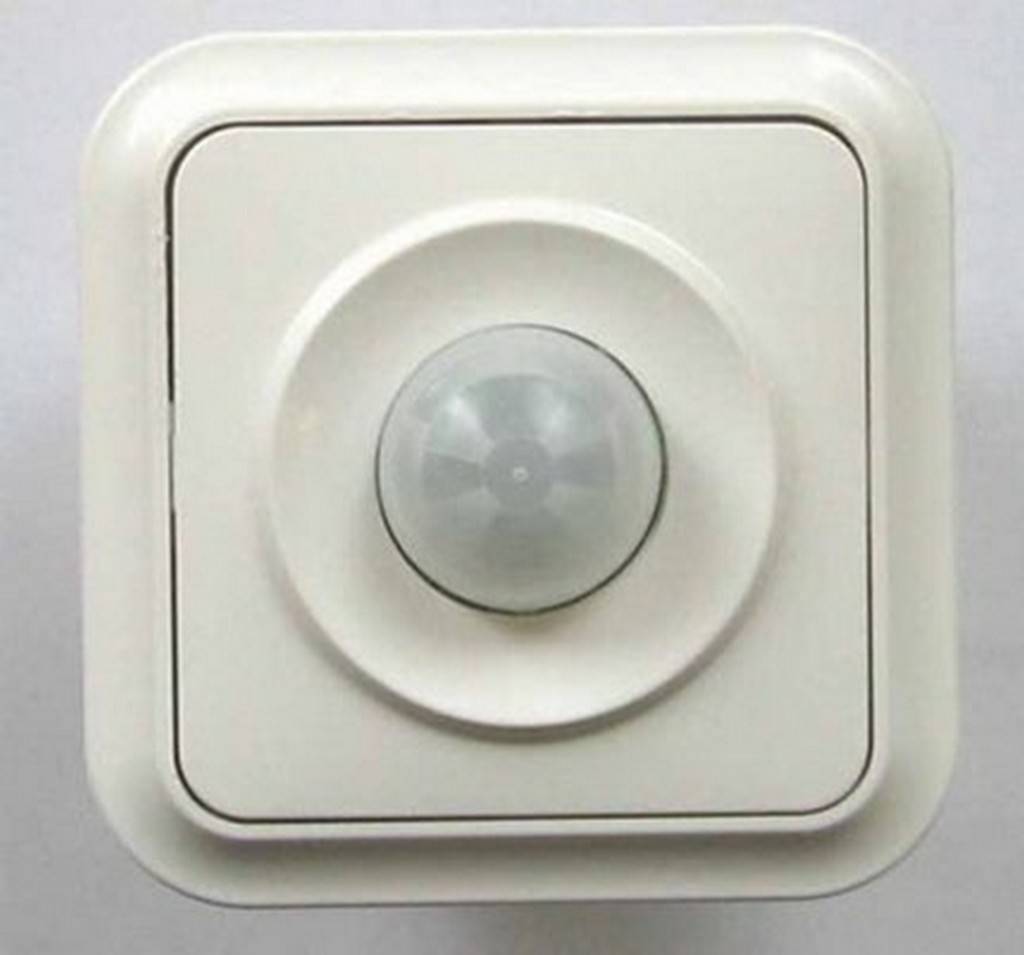

Включатели со встроенными датчиками

Эти специальные датчики имеют детекторы, умеющие определять уровень движения окружающей среды. Точнее — отсутствие или наличие довольно крупного объекта в зоне воздействия, а так же интенсивность освещения.

Включатели со встроенными датчиками

Сигналы от датчика поступают к контроллеру, анализирующему их. Когда зафиксируются определенные заранее параметры, отправляется сигнал исполнительному органу. После этого происходит замыкание-размыкание контактов цепи. Так включатель срабатывает только после того, как уловит движение объекта в зоне досягаемости. Устройство значительно экономит электроэнергию, и довольно просто в эксплуатации.

Проходные или перекидные включатели

Это разновидность клавишных моделей. В отличие от проходных коммутаторов, они не размыкают/замыкают контакты, а просто переключают их. То есть загорается или гаснет одна из подключенных к данному выключателю ламп. Перекидные выключатели нужны для того, чтобы с их помощью управлять подключением света в нескольких комнатах одновременно. Они могут быть удалены друг от друга, главное что к таким устройствам можно подсоединить не только один, но и несколько осветительных приборов.

Схема управления освещением из 4 мест при помощи импульсного реле

Одним из таких более простых вариантов, является использование так называемых импульсных реле.

В бытовой сфере широко применять их начали относительно недавно, но само реле известно уже давно и успешно применялось на производстве. Оно вполне неплохо зарекомендовало себя, и его применение для управления освещением вполне оправдано.

Что такое импульсное реле?

Теперь давайте разберемся, что такое это импульсное реле, и какой тип освещения должен быть в комнате для его использования? Импульсные реле бывают двух видов – электромагнитное и электронное. Мы рассмотрим принцип работы на примере электромагнитного реле, так как он более нагляден.

Импульсное реле

• Как и любое другое реле, импульсное реле имеет катушку и магнитопровод. Магнитопровод в нормальном положении разомкнут.
• При подаче напряжения на катушку, магнитопровод замыкается. Благодаря тому, что к магнитопроводу жестко прикреплены подвижные контакты, они так же приходят в движение и замыкаются с неподвижными контактами.

Принцип действия обычного электромагнитного реле

• Но в обычном реле при исчезновении напряжения на катушке, магнитопровод отпадает. В результате размыкаются и контакты. В импульсном реле этого не происходит, так как контакты блокируются в сработанном положении.
• Для того, чтобы контакты в импульсном реле изменили свое положение, необходима повторная подача напряжения на катушку. При этом они так же зафиксируются в отключенном положении.

Технические характеристики импульсного реле РИО-1

Для подачи напряжения на катушку, используются обычные кнопки. Ведь для перехода реле из одного положения в другое достаточно импульса длиной до 0,3 сек. При этом допускается использование такого реле практически для любых систем освещения. Так Led освещение может быть суммарной мощностью до 460 Вт. А вот количество и мощность люминесцентных ламп в схеме зависит от их cosα, и может варьировать от 8 до 25 штук.

Схема управления освещением от импульсного реле

Ну а подключение импульсного реле на порядок проще, чем схема с проходными и перекрестными переключателями. Но здесь следует быть внимательным и не перепутать точки подключения.

Так как каждый производитель маркирует вывода импульсного реле по-разному, то в качестве образца мы возьмем наиболее распространенную модель РИО-1.

Кнопки для управления реле РИО-1

• Так как наши кнопки коммутируют только цепи катушки реле, то начнем с подключения силовой части нашего реле. Для этого подключаем к фазному групповому проводу, кабель, который подключаем к контакту «11» — это один силовой контакт нашего реле.
• От второго силового контакта реле – «14» подключаем наши светильники. Кроме того, для работы светильников нам требуется подключить к ним дополнительно нулевой и защитный провод. Делать это следует в соответствии с маркировкой.

На фото схема подключения реле РИО-1

Теперь наша инструкция расскажет вам, как подключить катушку реле. Для этого нам потребуется четыре кнопочных выключателя, которые имеют контакт 1 и 2

Какой из них будет первым, а какой вторым неважно.
От того же фазного группового провода, в распределительной коробке подключаем провод, который монтируем ко всем контактам номер 1 кнопок. Затем соединяем все контакты номер два, и подключаем их к контакту «Y» импульсного реле

Для нормальной работы катушки осталось подключить нулевой провод к контакту «N» импульсного реле — и наша схема готова к работе.

Схема подключения для управления освещением импульсным реле из 4 мест

Теперь при нажатии на любую из кнопок подастся напряжение на катушку реле, и она перебросит силовой контакт. Он замкнется и загорится свет. При повторном нажатии на любую кнопку опять подастся напряжение на катушку, и она разомкнет силовой контакт. Свет соответственно потухнет. И так бесконечное число раз.

Схемные решения для практической эксплуатации

Наиболее часто применяемые схемы с подключением устройств проходного действия — это, как правило, схемы для одно-, двух-, трёхклавишных приборов. Одноклавишный вариант рассматривался выше.

Схематичный вариант устройства системы на пять точек управления. Здесь используются три двухклавишных переключателя и два одноклавишных: N – сетевой нуль; L – сетевая фаза; 1, 2 – коммутаторы; п — перемычки

Поэтому посмотрим, как выглядит пошаговый инструктаж на подключение двухклавишного прибора.

1. Необходимо схематично обрисовать монтаж системы.
2. Выполнить работы по инсталляции РК и подрозетниц.
3. Выполнить инсталляцию нужного числа световых групп.
4. Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.
5. Подключить разведённые проводники согласно составленной схеме.

Следует уделить внимание не только чисто электромонтажным работам, но также работам технического плана. К примеру, рекомендуется с высоким вниманием отнестись к монтажу подрозетниц

Эти элементы необходимо надёжно крепить в стене, чтобы в последующем они обеспечивали не менее надёжное крепление приборов

Эти элементы необходимо надёжно крепить в стене, чтобы в последующем они обеспечивали не менее надёжное крепление приборов.

Трёхточечная схема коммутации

Реализация этого решения основана на создании системы, позволяющей управлять световой группой из трех разведённых на расстояния точек. Элементная база – три прибора, из которых два являются проходными двухклавишными и один — перекрёстным.

Широко распространённый вариант схемы-трёхточки: N – электрический нуль; L – электрическая фаза; ПВ1 – первый двухклавишный переключатель; ПВ2 – второй двухклавишный переключатель; ПВ3 – перекрёстный коммутатор

Своеобразная инструкция подключения в этом случае выглядит примерно так:

1. Создаётся схема разводки и расключений.
2. Производятся работы по монтажу коробки распределительной и подрозетниц.
3. Укладываются кабели электрические трёхжильные в количестве 4 шт.
4. Производится электромонтаж – подключение по схеме.

Этот вариант создания коммуникационной электросети выглядит несколько усложнённым. Как понятно даже по укладке кабелей, придётся иметь дело, в общей сложности, с 12 проводниками. На обычные проходные выключатели следует подключить 6 проводов, тогда как к перекрёстному коммутатору нужно подключать 8 проводников.

На общую клемму любого из двухклавишных коммутаторов присоединяется фазная линия. На общую линию второго двухклавишного коммутатора присоединяется линия световой группы. Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.

Где применяется проходной выключатель

Большинство обывателей не в курсе, что кроме обычного есть еще и выключатель проходной – узнают что это такое они обычно либо заранее от электриков, если грамотный специалист делает проводку, либо когда со временем приходится начать активно интересоваться, как можно одну лампу включать из разных мест.

Необходимость использования проходного выключателя чаще всего возникает в больших помещениях, длинных прямых и изогнутых коридорах, а также на лестничных маршах и коридорах.

Преимуществом их использования является возможность включать и выключать лампы и прочие электроприборы не только из двух, а с неограниченного количества мест – все зависит от количества переключателей. Примером случая, когда надо применять такое решение может быть лестница на второй или третий этаж дома – обычно им требуется дополнительное освещение, особенно при расположении на несущей стене.

Понятно, что когда выключатель здесь один, то включив свет и поднявшись наверх, выключить его уже не получится. Как вариант, можно установить два источника освещения, но придется бегать по лестнице туда-сюда – включить свет внизу, подняться наверх, зажечь верхний, спуститься вниз, выключить нижний и опять подняться наверх.

Выходом из положения также могут стать датчики движения, но их тоже придется ставить на каждом этаже, а стоимость таких устройств выше выключателей. Также надо учитывать, что они не всегда корректно срабатывают – иногда чтобы свет загорелся, придется не просто пройти по лестнице, а еще и шагнуть влево или вправо. Еще такое решение не подойдет тем, кто привык вручную включать и выключать свет, когда это нужно ему, а не датчику.

Кроме коридоров, больших помещений и на улице, проходные выключатели можно установить в спальне, чтобы можно было при свете лечь в кровать и только потом его выключить.

Для чего нужен проходной выключатель и как он работает

Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.

Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).

Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.

У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.

Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.

Виды клемм для соединения проводов: советы по выбору

Схема подключения УЗО: инструкция, методы, ошибки

Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.

Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.

Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.

В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.

Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:

• вход соединяется с первым выходом;
• вход соединен со вторым выходом.

Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.

Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).

Управление освещением

В зависимости от типа предпочтительной системы освещения, осуществляется подключение проводки разными способами. Несмотря на то, что конструктивные особенности всех стандартных проходных выключателей однотипны, существует несколько отличий в схеме подключения системы с управлением двух и трёх мест.

Прежде чем приступить к самостоятельному монтажу, обязательно нужно отключить подачу электрической энергии, что продиктовано правилами безопасности.

Управление с 2х мест

Управление светом с двух мест часто бывает очень удобным решением.

Такой способ организации управления осветительными приборами чаще всего применяется при необходимости контролировать процесс включения/выключения источников света не только из самого помещения, но и из примыкающих комнат.

В этом случае, как правило, отдаётся предпочтение установке коммутационных аппаратов с целью управления пары групп потребителей:

• тщательное удаление декоративных покрытий в зоне выполнения проводки;
• нанесение разметки предполагаемой линии проведения проводки;
• штробление по выполненной разметке, начиная от щитка с учетом свободного расстояния до верхней кромки кабель-канала размерами ½ диаметра укладываемых проводов;
• проверка горизонтальности выполненных линий;
• укладка электрического кабеля. Вполне возможно выполнять фиксацию уложенных электрических проводов специальными крепежами без повреждения защитной оболочки;
• установка переключателей и распределительных коробки;
• подсоединение проложенных электрических проводников к клеммам в соответствии с цветовой маркировкой.

Схема управления освещением с двух мест

Собранная проводка вставляется в специальные монтажные коробки, после чего выполняется их надежная и долговечная фиксация встроенными выдвижными механизмами с заостренными элементами.

Только после того, как будет проведено тестирование и подтверждена работоспособность всей осветительной системы, осуществляется цементирование кабель-каналов, отделка стеновых поверхностей и установка рамок.

Управление с 3х мест

Самостоятельное обустройство управления с трёх мест – более сложная система, способная вызывать некоторые сложности у неподготовленных монтажников. Наиболее распространенной является электрическая схема, выполняемая на основе одного перекрестного и пары проходных переключателей.

Технология проведения работ:

• предварительная подготовка штроб для прокладки электрических кабелей при помощи перфоратора;
• укладка электрических кабелей оптимального сечения 2,5 мм2 и более;
• подключение проводов к электрическому щитку;
• выбрать оптимальную, комфортную для эксплуатации коммутационного аппарата высоту расположения для монтажа выключателя;
• проштробить в соответствии с заранее выполненной отметкой отверстие, которое по ширине и глубине в полтора раза больше, чем диаметр устанавливаемого устройства;
• электрическая проводка подводится к переключательному устройству снизу, поэтому штроба обязательно выполняется на 50-100 см ниже, чем точка монтажа выключателя;
• укладка электрических проводов в подготовленные штробы с фиксацией элементов проводки при помощи маленьких специальных гвоздей;
• заведение зафиксированных в каналах электрических проводов в установочную коробку;
• обрезка проводов внутри монтажной коробки до длины 10-11 см при помощи бокорезов;
• удаление с проводов примерно 10-15 см изоляционного слоя;
• установка проходного переключающего устройства (выключателя) с подключением к клеммам, согласно их маркировки;
• установка перекрестного переключающего устройства с подводкой четырёх электрических кабелей соответствующей цветовой маркировки;
• подсоединение к верхним клеммам первой пары электрических кабелей от проходного переключателя, а оставшиеся два провода фиксируются на нижние клеммы;
• подсоединение последнего переключательного устройства при помощи проводов, идущих от коммуникационного перекрестного аппарата.

Подключение с трех мест

На заключительном этапе необходимо осторожно вставить механизмы приборов внутрь всех выполненных монтажных коробок, подогнув кабели к их основанию. Затем осуществляется фиксация устройств посредством специальных крепежей внутри монтажной коробки или «лапок» на зажимах

Далее прикладывается рамка, а затем монтируются клавиши переключательного устройства.

Проводка при управлении лампой из трех мест

Завершением самостоятельного монтажа выключателя для контроля системы освещения из трех разных точек является соединение осветительных приборов с электрическим кабелями, идущими от распределительной коробки, с проверкой работоспособности схемы и последующей декоративной отделкой.

Как сделать проходной выключатель самостоятельно и установить его?

Сразу стоит сказать, что несмотря на, казалось бы, небольшие отличия, проходной переключатель стоит намного дороже обычного. Поэтому многие умельцы, решив сделать управление освещением из нескольких мест, предпочитают мастерить такие устройства самостоятельно, тем более что для человека с руками, откуда надо, это не так уж и сложно. Итак, рассмотрим, как сделать проходной выключатель из обычного, который можно купить на любом рынке или в магазине электротоваров.

Переделка обычного переключателя в проходной не займет много времени

В принципе переделка обычного выключателя в проходной состоит в том, чтобы в схему устройства добавить третий контакт. Для этого желательно приобрести, а может у кого-то уже есть, два выключателя, на одну или пару клавиш, сделанных одним производителем.

Очень важно, чтобы переключатели были одного размера. Если будете приобретать двухклавишный выключатель, то нужно убедиться что у них есть возможность перемены клемм местами таким образом, чтобы разрыв и замыкание каждой из цепей осуществлялось независимо друг от друга. В результате должно получиться, что в одном положение клавиши будет включена одна цепь, а в другом – вторая

В результате должно получиться, что в одном положение клавиши будет включена одна цепь, а в другом – вторая.

Теперь рассмотрим поэтапно процесс переделки обычного выключателя в проходной.

Фото этапа
Описание процесса

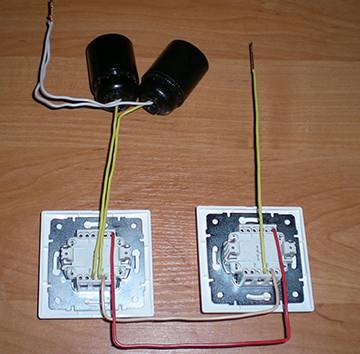

Берем обычный накладной одноклавишный выключатель.

Отверткой аккуратно подковырнуть клавишу устройства (как правило, они оснащаются клипсами)

Осторожно выдавить из корпуса сердцевину выключателя. Отжать зажимы корпуса внутреннего механизма выключателя

Отжать зажимы корпуса внутреннего механизма выключателя.

Одну из клемм вынимаем из гнезда.

Переустанавливаем контакт напротив другого.

Устанавливаем на контакты «коромысло».

Собрать корпус обратно и переделка закончена.

Проходной выключатель можно сделать из двух обычных, расположив их рядом таким образом, чтобы один из них включался при нажатии на верхнюю часть клавиши, второй — на нижнюю. Клавиши соединяются пластиной, наклеенной поверх них. Между двумя контактами соседних выключателей устанавливается перемычка.

Перед тем как установить проходной выключатель нужно ослабить распорочные лапки, подключить провода в соответствии со схемой, вставить в монтажную коробку и обратно закрутить винты зажимов.

Более детально процесс переделки можно увидеть в представленном видеосюжете:

Watch this video on YouTube

Подключение проходного выключателя: рассмотрение схем + пошаговая инструкция

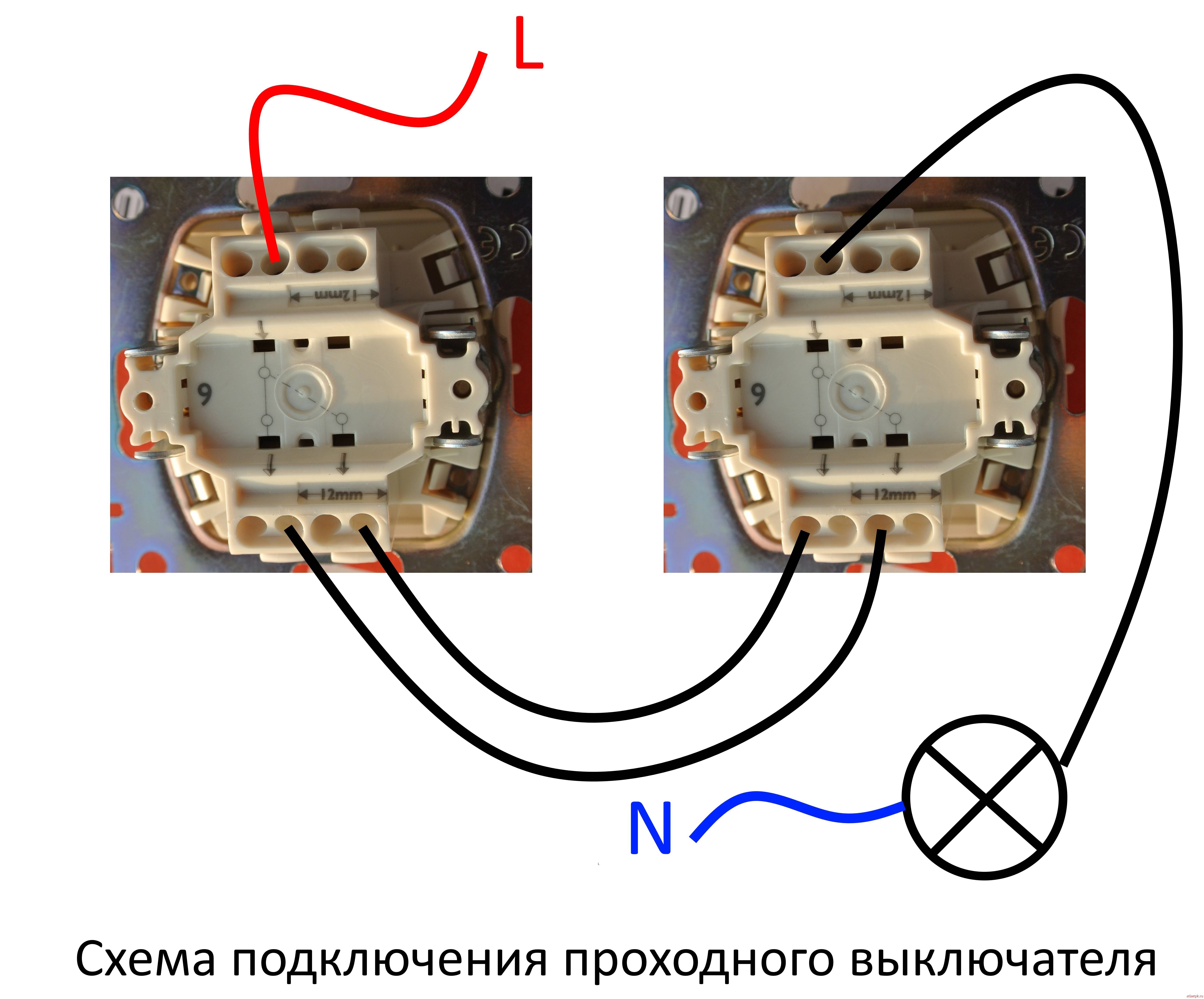

Существует несколько схем подключения проходного выключателя: каждая из них соответствует числу мест, из которых будет осуществляться управление потребителем. Первым действием любой схемы будет коммутация проводов в распределительной коробке осветительной сети помещения.

Схема подключения к распредкоробке на примере проходного выключателя с двух мест

Подключение проходного выключателя к распредкоробке требует наличия:

1. Распредкоробки.
2. Проходных устройств.
3. Линии питания, которой необходимо управлять.
4. Кабеля питания от входного щитка.
5. Соединительного трехжильного кабеля (желательно ВВГ или его аналоги).

Перед началом работ необходимо определить количество мест, с которых будет вестись управление потребителем. Количество мест будет равно количеству подключаемых «проходников». В данном случае, понадобятся два проходных коммутатора.

Необходимое количество соединительных кабелей, определяется из числа мест управления + 2. Для двух мест управления понадобится четыре кабеля.

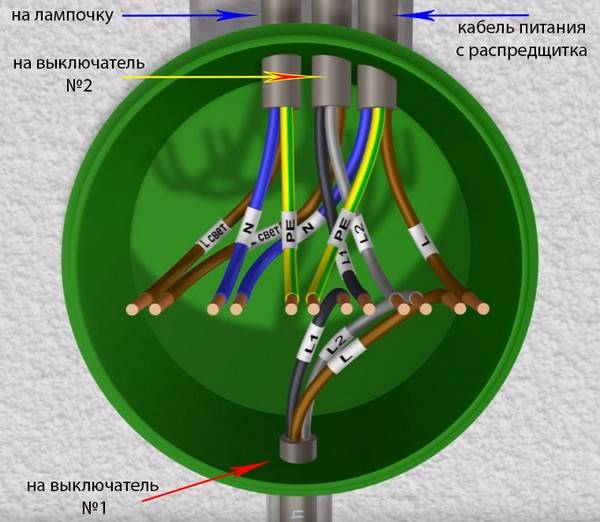

Схема ввода кабелей в распредкоробку

Рассмотрим, как установить проходной выключатель. Как видно из рисунка, для подключения выключателя с двух мест, в коробку нужно завести 4 трехжильных кабеля.

1. Кабель питания от вводного распредщитка.
2. Провода питания лампочки (потребителя).
3. Жилы на проходной выключатель №1.
4. Провода на «проходник» №2.

В зависимости от исполнения самой распредкоробки, провода в ней коммутируются специальными зажимами, либо простыми скрутками. Для скептиков: есть опыт нормальной эксплуатации распредкоробок на правильно сделанных скрутках по 30-40 лет без проблем.

Разберем схему подключения устройства

Схема подключения проходных выключателей с двух мест (в распредкоробке)

Первым подключаем нулевой провод – он «идет напрямую», поэтому в коробке «ноль» от щитка подключается к такому же проводу светильника. Фазный провод от распредщитка подключается к вводной (общей) клемме первого «проходника». Первый выход первого проходного устройства подключается к первому выходу второго коммутатора.

Аналогично соединяются вторые выходы обоих устройств. На входную клемму второго «проходника» подключается провод, который вторым концом подключается к фазной клемме светильника. На этом монтаж завершен.

Нужно отметить, что на приведенной схеме, светильник находится в положении «включено». Для выключения света, достаточного нажать клавишу любого из устройств – обе цепи окажутся разомкнутыми и свет погаснет. Так как оба «проходника» окажутся подключенными к разным цепям, то для включения света достаточно будет нажать клавишу любого из них.

Приведенная схема подключения проходного выключателя является рабочей для управления из двух мест, для управления потребителем из большего количества мест, простого добавления проходных коммутаторов, недостаточно. Для этого необходимо применение перекрестного (переходного) выключателя.
