Устройство обрешётки
Металлочерепица относится к жёстким кровельным материалам, поэтому сплошная обрешётка, на которую уходит значительное количество древесины, для неё не требуется
Однако бруски или доски важно уложить с правильным шагом, величина которого зависит от геометрических параметров листа
Без вентзазора появление влаги на нижней поверхности металлочерепицы будет неизбежным, а это приводит к пагубным последствиям: сырая древесина начинает гнить, сталь в местах повреждения защитного покрытия — корродировать.
Для создания вентзазора конструкцию обрешётки дополняют контробрешёткой. Это доски, которые прибиваются к стропилам (вдоль) поверх настеленной на них гидроизоляционной плёнки. И только потом параллельно карнизу и поперёк стропил набивается собственно обрешётка, служащая основанием для металлочерепицы. Толщина досок контробрешётки составляет 20 мм, ширина обычно соответствует ширине стропильной ноги.
Вентиляционный зазор защитит кровельный материал и деревянные конструкции стропильной системы от негативного влияния конденсата
С учётом того, что гидроизоляционная плёнка укладывается с провисанием в 1,5–2 см, величина вентиляционного зазора составит 35–40 мм. Чтобы он хорошо продувался, необходимо оставить отверстия под карнизом (их называют продухами) и под коньком. Если скат имеет большую длину либо сложную конфигурацию, для выхода воздуха на нём дополнительно устанавливают специальные приспособления — аэраторы.
Монтаж крыши из металлочерепицы.
Прежде всего, стоит учитывать, что металлочерепица подойдет в качестве кровельного материала только для крыш с достаточным углом наклона. Для плоской крыши такое решение не подойдет или потребует дополнительных усилий по обеспечению гидроизоляции, что, с учетом широкого ассортимента материалов, подходящих для плоских кровель, несколько неоправданно. Угол наклона крыши из металлочерепицы должен составлять от четырнадцати градусов.
Перед тем, как покрыть крышу металлочерепицей, стоит детально рассмотреть все этапы предстоящей работы. Отлично иллюстрирует, как крыть крышу металлочерепицей, видео в конце статьи. После того, как все станет окончательно ясно, можно приступать к работе над кровлей.
Гидроизоляция.
Покрытие крыши металлочерепицей предполагает наличие надежного гидроизолирующего слоя, который позволит защитить стропильную конструкцию от малейшего протекания. Гидроизоляционную пленку следует располагать прямо на стропилах. Следите за верным расположением слоев материала – абсорбирующая поверхность должна быть направлена внутрь, а влагонепроницаемая – наружу. Утепление крыши из металлочерепицы требует включения в кровельный пирог сочетания гидро- и пароизоляции.
Обратите внимание – гидроизоляционная пленка фиксируется с помощью строительного степлера и оцинкованных скоб. Крепление проводится прямо к стропилам и начинается у края крыши, продвигаясь по направлению к коньку
Пленка обязательно должна располагаться внахлест – на многих разновидностях пленки даже наносится специальная черная полоса, которая указывает, где будет располагаться край следующего слоя.
Провис материала не должен быть более двух сантиметров. После монтажа гидроизоляции следует начинать работу над обрешеткой.
Как правильно сделать обрешетку под металлочерепицу.
Обрешетка крыши под металлочерепицу делается из брусков размером 50х50 мм, досок 25х100 мм или из перфорированного металлопрофиля. Она располагается поверх изоляционных материалов на специальные контррейки толщиной в 5 сантиметров. С помощью контрреек достигается дополнительная вентиляция крыши из металлочерепицы, к тому же, они защищают слой гидроизоляционной пленки от механических повреждений.
Монтаж металлочерепицы.
После того, как устройство крыши под металлочерепицу завершено, можно переходить к непосредственному монтажу металлических листов. Начинать следует с торца, укладывая от самой высокой точки ската – у конька. Можно начинать работы как с правой стороны крыши, так и с левой. Все листы располагаются с нахлестом и фиксируются саморезами к обрешетке. Лучше всего использовать саморезы с уплотняющей шайбой и защитный покрытием.
Крепление должно располагаться перпендикулярно, из изгиба листа непосредственно в обрешетку. На каждый квадратный метр кровли нужно использовать 7-10 саморезов. Чтобы листы не были повреждены при фиксации, нужно предварительно просверлить отверстия для саморезов.
Обратите внимание, что у торцов поверх волны профиля должна располагаться торцевая планка, выставленная максимально ровно. Ее также следует фиксировать саморезами к обрешетке
Для кровли сложной архитектурной формы подрезка листов металлочерепицы должна производиться заранее. При этом нужно использовать только дисковую пилу или электролобзик. Остальные инструменты могут повредить слои защитных покрытий листа, что ускорит процесс коррозии.
Финальным этапом в работе над монтажом металлочерепицы является монтаж конька. Специалисты советуют располагать под коньком уплотнитель, прикрепленный к обрешетке гвоздями или саморезами. Сам конек должен укрепляться саморезами с шагом через волну.
Защита примыканий.
Особого внимания заслуживают стыки кровли и вертикальных поверхностей – труб, стен, антенн. На местах стыков нужно располагать специальные планки, под которые иногда для надежности фиксируют дополнительные деревянные бруски.
Процесс монтажа металлочерепицы, как правило, не вызывает затруднений даже у частного строителя. Прежде всего, стоит позаботиться об изоляции и обрешетке, после чего работы проводятся от верхней части края крыши.
Монтаж металлочерепицы – инструкция по выполнению работ в картинках и видео
Как правильно работать с металлочерепицей? Этот важный вопрос задаёт себе практически каждый застройщик, который выбрал для своей кровли этот современный, долговечный и очень практичный материал.
Мы детально расскажем вам о том, как правильно устанавливать металлочерепицу, выполнив все рекомендации ее производителей. Так же мы расскажем, какая из монтажных схем будет эффективнее, и какая схема монтажа черепицы более эффективна.
Кроме всего этого, вы сможете узнать, как делается кровельный «пирог» и какой инструмент и материал понадобиться вам в строительстве и многие другие аспекты. Мы очень надеемся, что инструкция по монтажным работам с металлочерепицей будет необходима не только обычному застройщику, но и профессиональному строителю, независимо от масштаба строительства вашей кровли.
Какие еще виды металлочерепиц существуют
Сегодня на рынке и в магазинах можно найти огромное количество металлочерепицы, которые отличаются между собой материалом, из которого сделано какое-либо покрытие, профилем и видом полимерного покрытия.
Так, для производства металлочерепицы применяют алюминиевые, стальные и медные листы. Предпочтение отдается оцинкованной стали, потому что она имеет прекрасные технические характеристики и отличается от других металлов своей небольшой стоимостью.
В зависимости от типа профиля различают такие виды металлочерепицы: Монтеррей, Каскад, Джокер, Андалузия, Банга и Шанхай. Каждый из них имеет свои положительные свойства, а также своих поклонников и покупателей.
Что касается видов полимерного покрытия, то их также существует несколько видов: блестящий и матовый полиэстер, пурал, пурекс, пластизол, ПВДФ, а также солано. Рассмотрев каждый из них более подробно, всегда можно определиться в выборе подходящего полимерного покрытия для того или иного кровельного материала.

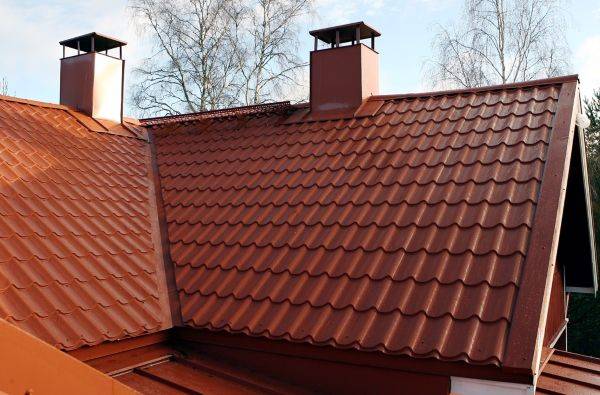

металлочерепица монтеррей фото
Укладка защитных материалов
Перед началом обустройства обрешетки и крепления непосредственно листов металлочерепицы нужно обязательно подумать о надежной и качественной гидроизоляции. Благодаря влагоизоляционно му материалу будет исключена возможность появления конденсата на внутренних поверхностях элементов кровельной системы, что поспособствует существенному увеличению срока их службы.
Укладка защитных материалов
Наиболее популярным вариантом гидроизоляции является полиэтиленовая пленка. Этот доступный по своей стоимости материал безукоризненно справляется со всеми возлагаемыми на него задачами.
Гидроизоляцию следует укладывать на стропила под контрбрус. Отдельные куски пленки укладываются с нахлестом около 15-17 см. Провес пленки между стропилами может составлять не больше 1,5-2 см. Для фиксации пленки используйте оцинкованные гвозди или строительный степлер с металлическими скобами. Стыки гидроизоляции проклейте клейкой лентой. Желательно, чтобы она была металлизированно й.
Технология устройства кровли из металлочерепицы требует обязательной укладки утеплителя. Удобнее всего использовать плиты минеральной ваты. Материал укладывается между стропильными ногами. Для фиксации плит прекрасно подойдет уже знакомый вам строительный степлер.
Подготовительные мероприятия
Обрешётка – несущая конструкция из деревянных досок и балок, служащая одним из основных элементов кровельного пирога. Создавая дополнительные ребра жёсткости, она принимает на себя основную нагрузку от кровельного материала, обеспечивая его плотное прилегание и надёжную фиксацию.
Материалы для обрешётки
Лучше всего для этой цели использовать брусья из ели или сосны – они обладают достаточной пластичностью, прочностью и способствуют сохранению благоприятного микроклимата. Также допускается использование досок из лиственных пород.

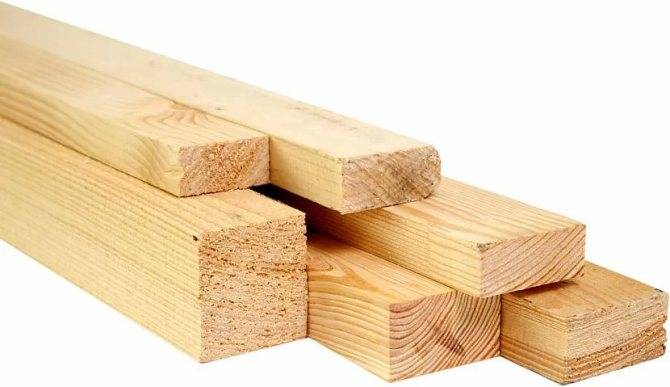

Так выглядят качественные пиломатериалы Источник www.jsm.lt
Пиломатериалы должны пройти тщательную сушку, на них не должно быть гнили или следов заражения грибком, насекомыми или плесенью. Лучшая профилактика подобных проблем – заказ древесины у проверенных компаний.
При закупке убедитесь, что поставщик располагает лицензией, а его продукция не покрыта трещинами или другими явными дефектами. Монтаж обрешётки для металлочерепицы может потребовать применения брусьев разных размеров:
- 25х100. Применимы для обычных крыш малогабаритных построек.
- 40х100. Выдерживают вес оцинкованной черепицы на зданиях аналогичных размеров.
- 50х50 или 40х60. Используются при сборке кровельного пирога любой сложности, в том числе, если шаг обрешётки превышает метр.
Установка слишком тонких досок не допускается, поскольку такая обрешётка не сможет выдержать большую нагрузку. Превышение толщины создаст дополнительную нагрузку на фундамент, но позитивно скажется на долговечности всей конструкции.

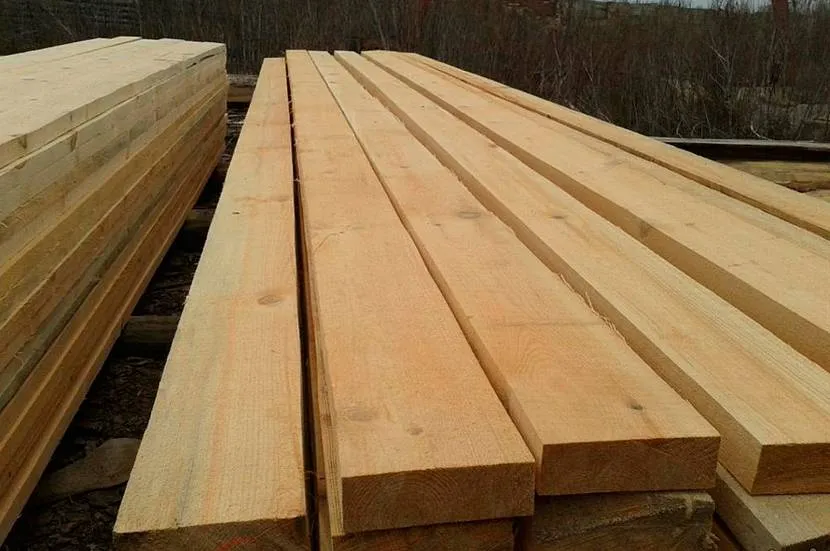

Доски из леса Источник pilomaterial-kos.ru
Технология укладки металлочерепицы: устройство, схемы
Схематичная нумерация элементов. 1 – пароизоляция; 2 – утеплитель; 3 – стропила; 4 – промежуточная планка; 5 – контробрешетка; 6 – гидроизоляция; 7 – металлочерепица; 8 – кровельный саморез; 9 – конек; 10 – карнизная планка; 11 – обрешетка; 12 – ветровая планка; 15 – ветровая доска; 16 – карнизная доска; 17 – крюк для желоба; 19 – потолок; 21 – вентиляционная решетка; 22 – начальная обрешетка.Фото: 20 – ендовая доска.Фото: 13 – верхняя и нижняя ендова (14 – разжелобок).Схема крепления кровельного элемента: 18 – коньковая доска.
Правильно будет металлочерепицу монтировать, передвигаясь по крыше в мягкой обуви и стараясь наступать на участки с обрешеткой, в прогиб волны. Резкие, неаккуратные движения приведут к деформации металла, вмятинам.
Основной элемент для крепежа металлочерепицы – саморезы. К торцевым доскам крепить элементы лучше саморезами 19 мм. Их вкручивают в каждую волну с расчетом, что снизу идет обрешетка. Вкручивать нужно вплотную, но не передавить. Фиксация листов происходит в шахматном порядке. В местах нахлестов листов саморез загоняется под небольшим углом. Тогда элементы будут плотно прилегать друг к другу.
Брать нужно только с резиновой прокладкой, чтобы в место крепежа не проникла влага.
Фото: схема укладки листом металлочерепицы в зависимости от вида крыши
Любой тип металлочерепицы имеет специальную канавку, куда дождь или талая вода попадают и свободно стекают вниз
Эту канавку важно правильно перекрыть следующим листом. Стлать листы лучше с небольшим поворотом до 2 мм против часовой стрелки
Но смещение не нужно делать большим. На карнизе длиной в 10 м сдвиг должен быть до 3 см.
Начинать класть нужно с первого листа по направлению влево или вправо – кому как удобнее.
Схематичное устройство «кровельного пирога»
Строители часто практикуют вариант, когда из 4 листов собирают один блок, соединяя между собой элементы короткими саморезами. К обрешетке готовый блок фиксируется одним винтом. При этом блок можно делать наклонным или наоборот выравнивать его по нужному уровню, направлению.
Однорядная последовательность укладки металлочерепицы выглядит следующим образом:
- Укладывается первый лист, выравнивается по уровню карниза, ската, фиксируется одним саморезом.
- Дальше нужно установить второй лист относительно уровня первого, зафиксировать второй лист к первому саморезами.
- Так лучше сразу собрать три или четыре листа. Готовый блок выравнивается по отметке карниза, фиксируется к обрешетке.
- Последний лист крепить к обрешетке не нужно, поскольку к нему будет фиксироваться следующий лист.
Сборка в блоки существенно ускоряет процесс монтажа, экономя время и силы.
При укладке в несколько рядов начинать стоит с двух листов от конька кровли. Листы соединяются между собой. Слева от первого листа монтируется третий. Над ним крепится четвертый лист. Вверху нахлеста листы фиксируются короткими саморезами. Полученный блок выравнивается по уровню конька и фиксируется окончательно.
Размеры кровельного листа
При изготовлении металлочерепицы производители стараются придерживаться стандартных размеров. Выглядит это так:
- Ширина: 1 160-1 180 мм.
- Длина: 0.5-9 м.
Толщина: 0.4-0.6 мм.
- Шаг волны: 350 мм.
Высота профиля варьируется в пределах 39-46 мм, в зависимости от производителя. Нужно уточнить, что ширина листа подразделяется на фактическую и полезную, оба параметра указываются на упаковке. Учитывая, что листы укладываются внахлёст, полезная ширина обычно составляет 1 100 мм.
Таблица с основными размерами некоторых производителей
| Фирма производитель | Название профиля | Полная ширина листа, мм | Полезная ширина листа, мм | Высота переката, мм | Высота профиля, мм | Шаг волны, мм | Ширина волны, мм |
| Poimukate(Финляндия) | Tiilipoimu (TP) | 1180 | 1100 | 18 | 44 | 350 | 183,3 |
| Kruunukate (KR) | 1120 | 1040 | 22 | 64 | 400 | 206 | |
| Pelty ja Rauta(Финляндия) | PELTITIILI | 1190 | 1100 | 25 | 38 | 350 | 183,3 |
| Mera System(Швеция) | ANNA | 1140 | 1050 | 15 | 30 | 350 | 175 |
| EVA | 1160 | 1100 | 15 | 25 | 350 | 183,3 | |
| BEAVER | 1226 | 1140 | 15 | 20 | 145 | 145 | |
| RoofLine(Россия) | RoofLine | 1190 | 1120 | 20 | 22 | 350 | 183,5 |
| Grand Line(Россия) | Monterrey | 1190 | 1100 | 18 | 23 | 350 | 183,5 |
| Country | 1188 | 1120 | 20 | 27 | 350 | 183,5 | |
| Металл Профиль(Россия) | Монтеррей | 1180 | 1100 | 14 | 25 | 350 | 183,5 |
| Супермонтеррей | 1180 | 1100 | 21 | 46 | 350 | 183,5 | |
| Макси | 1180 | 1100 | 21 | 46 | 400 | 183,5 | |
| Каскад | 1115 | 1050 | 22,5 | 25 | 350 | 224 | |
| МаксиКаскад | 1175 | 1120 | 22,5 | 25 | 400 | 224 | |
| Blachy Pruszynski(Польша) | SZAFIR 350/15 | 1180 | 1100 | 15 | 40 | 350 | 184 |
| SZAFIR 400/20 | 1180 | 1100 | 20 | 45 | 400 | 184 | |
| KRON 350/15 | 1180 | 1100 | 15 | 45 | 350 | 275 | |
| KRON 350/20 | 1180 | 1100 | 20 | 30 | 350 | 275 | |
| KRON 400/20 | 1180 | 1100 | 20 | 30 | 400 | 275 | |
| Blachotrapez(Польша) | TAKOTTA | 1190 | 1100 | 25 | 38 | 350 | 183,3 |
| ТАКОТТА S | 1150 | 1100 | 24 | 40 | 350 | 183,3 | |
| Blachotrapez(Польша) | Diament ECO | 1200 | 1120 | 21 | 36 | 350-450 | – |
| Diament PLUS | 1150 | 1045 | 20 | 54 | 350 | – | |
| Joker | 1210 | 1150 | 21 | 40 | 400 | – | |
| Kingas | 1195 | 1100 | 20 | 43 | 350-400 | – | |
| Kingas ECO plus | 1195 | 1120 | 21 | 42 | 400 | – |
Размеры листов

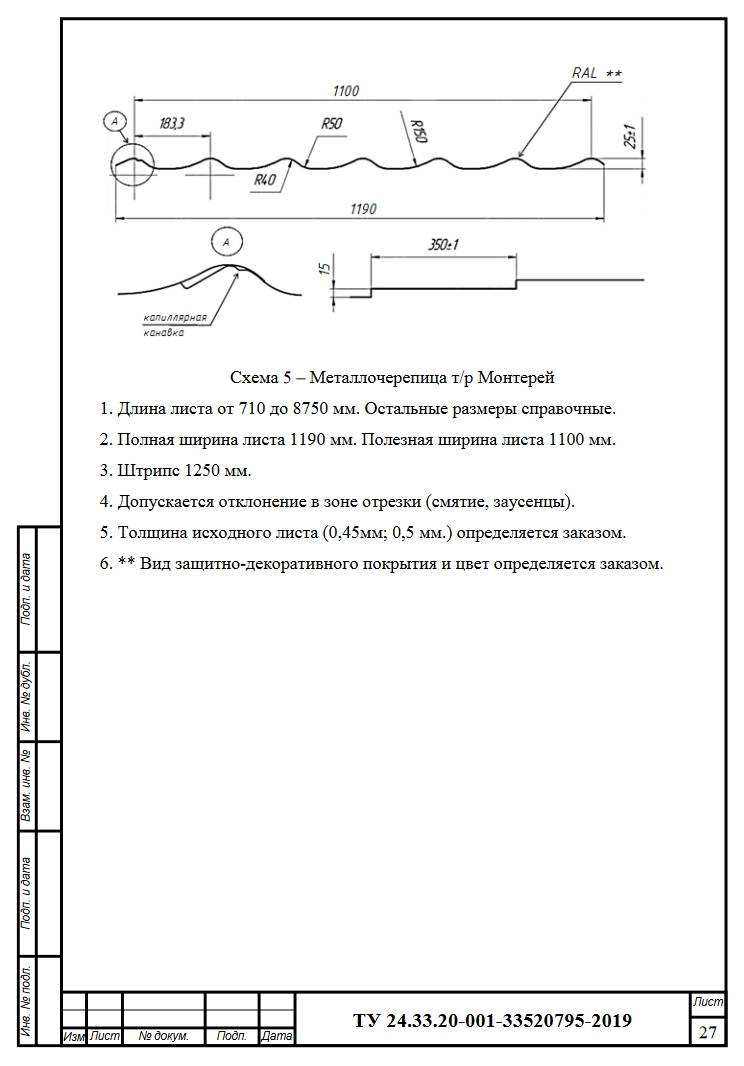

Какие размеры металлочерепицы супермонтеррей? Ширина составляет 1180-1100 мм. Высота профиля достигает 39 мм с шагом волны в 350 мм. Отечественные производители предоставляют возможность покупателю самому выбрать размер листа металлочерепицы или нарезать его такой величины, которая больше всего удовлетворит требования потребителя. При этом самая максимально возможная длина одного листа монтеррея составляет 8 метров.
ОСТОРОЖНО!
Перевозить и крепить такие длинные листы кровельного материала очень неудобно и сложно, поэтому лучше отдать предпочтение более коротким вариантам. Для правильного расчета кровельного покрытия воспользуйтесь онлайн калькулятором.
Наиболее удобным и оптимальным вариантом считается длина в 4-5 метров.
Обустройство обрешетки под металлочерепицу
Для примера рассмотрим наиболее сложный вариант обрешетки – под мансардную крышу.
- Стропила. Самые важные элементы, несут всю нагрузку как постоянного, так и временного характера. Шаг между ними выбирается в зависимости от используемых теплоизоляционных материалов, линейные размеры корректируются величиной нагрузок. Стропила Стропила на фото
- Гидроизоляция (ветрозащита). Сложный современный материал, пропускающий пар из теплоизоляционного слоя и не допускающий намокания вследствие попадания конденсата. Еще одна функция этого слоя — минимизация тепловых потерь. Дело в том, что минеральная вата легко пропускает воздух, она продувается холодным наружным ветром и вместе с ним теряется тепло. Ветрозащита не допускает таких значительных потерь. Гидроизоляция (ветрозащита)
- Контробрешетка. Назначение – обеспечение эффективной естественной вентиляции подкровельного пространства. Конденсат, падающий на гидрозащитный слой, должен быстро испаряться. Если вентиляция не действует, то все элементы стропильной системы эксплуатируются в условиях повышенной влажности, а это оказывает крайне негативные последствия. Даже самые современные пропитки не может длительное время предупреждать появление процессов гниения дерева, стропильная система теряет свои первоначальные параметры прочности. В некоторых случаях они могут достигать критических значений, крыша прогибается и требует очень сложного и дорогостоящего ремонта. Причем ремонтировать придется не только саму систему, но и мансардные помещения, а стоимость таких работ на порядок превышает смету нового строительства. Контробрешетка
- Обрешетка под металлочерепицу. К ней фиксируются покрытие, технические параметры зависят от геометрических характеристик профиля листов. Элементы кровли Обрешетка под металлочерепицу
- Металлочерепица. Финишное покрытие кровли. Металлочерепица Финишное покрытие кровли
Как дополнительные, но важные, элементы устанавливаются стартовые доски, карнизные планки, лобовые доски, капельники и держатели желобов.
Основные правила монтажа обрешетки
- Деревянные детали крыши – это ответственные конструкции, поэтому древесина для обрешетки должна быть качественной. Обычно используется дерево хвойных пород 1–2 сорта ГОСТ 8486-86*: без обзола, с мелкими поверхностными трещинками, с грибком и гнилью не более 20%. Требуемая влажность – не более 18–22%, то есть древесина должна быть сухой.
- В качестве обрешетки используются доски шириной 100 мм, толщиной от 20 до 44 мм или бруски размером 50×50 мм. Бруски выбираются в случае, если шаг стропильных ног более 90 см.
- Толщина последней доски в обрешетке больше, чем остальные на величину ступени, так как на нее лист опирается не перед ступенью, а после нее.
- Доску можно использовать как обрезную, так и необрезную. Главное, чтобы она была очищена от коры, ведь при увлажнении в этих местах заводятся жучки и плодятся микроорганизмы.
| Размер ступени, мм | Шаг крайнего ряда а, в мм | Рядовой шаг b, в мм |
|---|---|---|
| 350 | 300 | 350 |
| 400 | 350 | 400 |
Расстояние между стропильными ногами, мм | Угол наклона кровли в градусах | ||
| 14–20 | 20–45 | 45–60 | |
| До 600 | 22–25 | 20–22 | 20–22 |
| 600–900 | 25–32 | 22–25 | 22–25 |
| 900–1200 | 32–38 | 25–32 | 25–32 |
| Свыше 1200 | 44–50 | 38–44 | 38–44 |
На пологой крыше снега накапливается значительно больше, чем на крутой. Поэтому толщина доски или бруса увеличивается
Пошаговая инструкция по монтажу металлочерепицы Монтеррей
Подготовка к работе начинается с выбора способа укладки контробрешетки, обрешетки и порядка укладки полотна на крыше. Монтаж Монтеррея не сложнее любого другого материала.
Как сделать контробрешетку

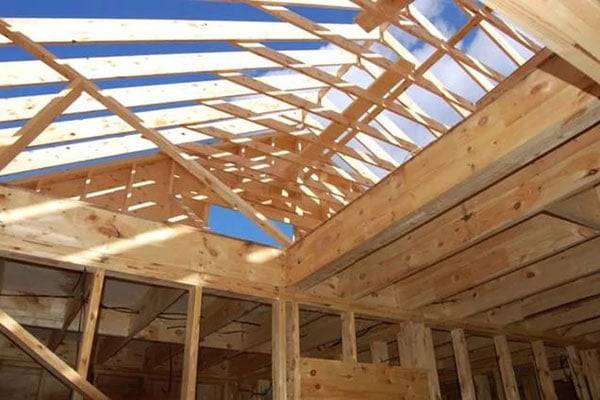

Собранный стропильный каркас крыши необходимо проверить на отсутствие заостренных щепок и деталей балок, выступающих шляпок и концов гвоздей. Все это срезается, забивается и зашлифовывается до гладкого состояния поверхности.
Следующим этапом на стропила натягивается полотно парогидроизоляции, его натягивают с небольшим провисом и фиксируют по периметру ската. Далее на стропила нашиваются рейки контробрешетки.
Совет! Чтобы избежать разрыва пароизоляции в местах монтажа контробрешетки, рекомендуется предварительно наклеить на полотно двухстороннюю клеящую ленту.
Рейки контробрешетки под Монтеррей набивают на стропила, не доходя 20 см до коньковой балки, это необходимо для дальнейшего устройства вентиляционного зазора.
Как сделать обрешетку под металлочерепицу Монтеррей
После сборки контробрешеточной основы приступают к монтажу горизонтальных несущих реек или досок. Обычно для формирования обрешетки используют доску дюймовку в 10 см шириной. В этом случае на доске 100 мм шаг обрешетки под металлочерепицу Монтеррей составит 350 мм. Первую рейку прибивают на карнизе, монтаж следующей доски выполняют с отступом в 35-40 мм, остальные укладывают с шагом, равным вертикальному периоду волны.
Если стропила установлены слишком широко, 90-100 см, то рекомендуется использовать доску 150 мм, шаг обрешетки под металлочерепицу монтеррей в этом случае увеличивают в 1,5 раза.
Схема монтажа металлочерепицы Монтеррей
Наиболее удачный вариант укладки листов приведен на рисунке ниже. Монтаж на боковых плоскостях начинают от фронтонной планки для двухскатных крыш или линии пересечения с соседним скатом для вальмовых.
Вальмовые плоскости начинают выкладывать с середины ската.
Какой нахлест у металлочерепицы Монтеррей
Минимальная величина перекрытия двух кромок в поперечном направлении «волна-волна» должна быть не менее 80 мм. Перехлест двух листов металлочерепицы Монтеррей в продольном направлении выбирается равным длине опорной кромки.
Рекомендуемая величина составляет 130 мм. Для профиля с шагом в 400 мм нахлест увеличивают до 150 мм.
Как укладывать металлочерепицу Монтеррей
Перед началом работ рекомендуется натянуть два разметочных шнура, один – вдоль карнизной планки, второй — по линии размещения верхней кромки нижнего ряда. При планировании уровня укладки первого ряда металлочерепицы необходимо учитывать дополнительный вылет нижней кромки Монтеррея над карнизной доской.

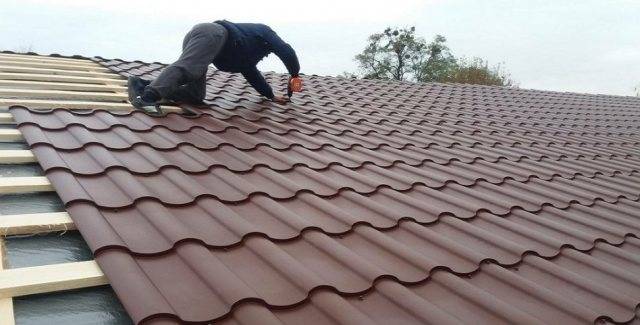

Первый лист аккуратно поднимают на обрешетку и тщательно выравнивают по разметочным шнурам и пузырьковому уровню. Полотно фиксируют одним саморезом в верхней части так, чтобы можно было при необходимости подровнять положение относительно горизонта. Второй лист Монтеррея укладывается с нахлестом в одном ряду, третьим начинают второй ряд, монтаж четвертого выполняют рядом со вторым.

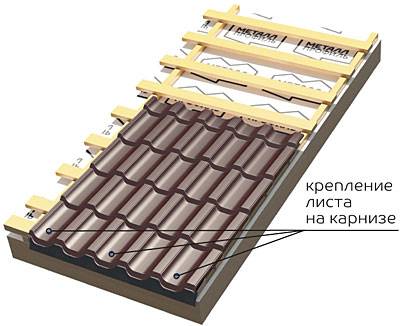

Прежде чем продолжать укладку, необходимо зафиксировать саморезами уложенный слой металлочерепицы.
Как крепить металлочерепицу Монтеррей
Для правильного монтажа важно соблюдать три условия:
- Саморезы необходимо вворачивать строго перпендикулярно поверхности металлочерепицы, любой перекос приведет к повреждению полимерного покрытия Монтеррея;
- Металлочерепица крепится в шахматном порядке, каждый лист притягивается к деревянной основе с небольшим зазором;
- Крепление в каждый лист выполняется по карнизу, фронтонам, по линиям перехлеста.
Крепеж должен устанавливаться только с силиконовыми шайбами в углубления профиля. Критерием правильного вворачивания самореза является степень деформации прокладки, металлочерепица не должна «хлопать», а шайба остается лишь слегка прижатой к полотну Монтеррея.
Инструкция по монтажу металлочерепицы: пошаговое выполнение работ
Погрузка и выгрузка изделий может осуществляться вручную, но в ходе работ должно быть привлечено определенное количество человек. Обычно требуется 1 человек на 1,5-2 погонных метра длины листа. То есть при разгрузке металлических фрагментов протяженностью 6 м должно присутствовать 3-4 человека.
Устройство гидроизоляции и фиксация контрольных брусков
Если между стропилами будет укладываться теплоизоляция, то гидроизоляционный материал должен присутствовать в любом случае. Он крепится скобами к несущей части крыши. Полотна расстилаются поперек стропильных ног с напуском не менее 15 см по всем скатам.
Укладка гидроизоляция под обрешетку
Непосредственно по стропилам прибиваются бруски 50х50 мм, обеспечивающие вентиляционный зазор между гидроизоляцией и кровельным материалом. Для фиксации применяются гвозди не менее 90 мм.
Схема, при которой обеспечивается качественная вентиляция
Правильный монтаж обрешетки под металлочерепицу
В качестве обрешетки обычно используется обрезная доска толщиной 25 мм и шириной 100 мм, но конечный выбор будет зависеть от шага стропил. Элементы крепятся к брускам 50х50 мм при помощи гвоздей длиной не менее 70 мм. Расстояние между досками зависит от длины волны применяемой металлочерепицы.
Шаг обрешетки популярных видов металлочерепицы
В месте установки конькового элемента рекомендуется установить две планки вплотную друг к другу. Это упростит монтаж конька на металлочерепицу. Таким же образом следует поступить в местах крепления ендов. Нижняя доска обрешетки должна быть выше остальных на высоту волны. Обычно толщины вагонки хватает для компенсации перепада.
Обрешетка готова к укладке кровельного покрытия
Установка деталей, монтирующихся до листов
Для защиты вентилируемого пространства под кровлей от проникновения влаги и уличного мусора выполняется монтаж карнизных планок металлочерепицы. На торцы брусков 50х50 мм дополнительно должна быть закреплена вентиляционная лента.
Карнизная планка фиксируется к обрешетке
При установке ендовы осуществляется укладка универсального уплотнителя. Нижний край элемента должен находиться на поверхности карнизной доски. При стыке по горизонтали делается напуск не менее 30 см.
Обводка кирпичного дымохода подразумевает вывод гидроизоляционной мембраны не менее чем на 50 мм. В самой трубе проделывается штроба, глубина которой должна составить минимум 15 мм. Вода отводится в ендову, расположенную в непосредственной близости.
Схема обводки дымоходной трубы
Процесс укладки и крепления листов
Все листы необходимо выравнивать по горизонтали с выпуском за обрешетку 50 мм. При фиксации металлических элементов следует придерживаться следующих пунктов:
- саморез необходимо устанавливать в прогиб волны, где лист прилегает к обрешетке;
- к нижней доске крепление осуществляется над ступенькой непосредственно через волну;
- вдоль края ската крепежные детали вкручиваются в каждую волну.
Схема расположения и фиксации листов
Инсталляция торцевых планок и конька
Элементы для закрытия торцевых стыков монтируются по направлению от карнизного свеса к коньку. Напуск на соседние планки должен составлять 10 см. Рекомендуемый шаг между крепежными деталями – 35 см.
Боковой край листов закрывается торцевой планкой
Что касается конька, то он фиксируется в верхний гребень каждой второй волны. При наращивании элементов оставляется напуск не менее 15 см. По всей длине крепится самоклеющаяся уплотнительная лента.
Расположение уплотнителя непосредственно под коньком
Дополнительная инструкция по монтажу снегозадержателей на металлочерепицу
Число элементов для удержания снежных сугробов на крыше подбирается с учетом геометрии крыши. В зонах большого скобления снега может быть установлено два ряда металлических профилей. Снегозадержатели пропускного типа являются оптимальным решением для индивидуальных строений. Они крепятся с использованием длинных саморезов к самой обрешетке через кровлю. Расстояние между точками фиксации обычно колеблется в пределах 50-100 см.
Снегозадержатели располагаются по краю скатов
Укладка листов металлочерепицы
При длине листов металлочерепицы, равной длине ската (Рис. 1)
Первый лист металлочерепицы выравнивают по карнизу и торцу крыши и закрепляют одним саморезом у конька.
Рис.1
Если монтаж кровли ведется справа налево, то второй лист укладывают внахлест на первый. Если слева направо, то край второго листа подкладывают под край первого.
Третий лист монтируют аналогично второму. Скрепленные между собой три листа выравнивают параллельно карнизу крыши.
Листы соединяют саморезами в крайнюю верхнюю часть волны или в торец профиля (Рис. 5) так, чтобы они не были прикручены к обрешетке и могли при этом соединять листы друг с другом. Шаг крепления через 1 волну (Рис.6).
Рис.2
При длине листов металлочерепицы меньше длины ската осуществляется их стыковка по длине (Рис. 2).
Первый и четвертый лист металлочерепицы скрепляют между собой, выравнивают по карнизу и торцу крыши и закрепляют одним саморезом у конька.
Рис.3
Если монтаж кровли ведется справа налево, то второй лист укладывают внахлест на первый. Если слева направо, то край второго листа подкладывают под край первого.
Третий лист монтируют аналогично второму. Скрепленные между собой четыре листа выравнивают параллельно карнизу крыши.
Листы соединяют саморезами в крайнюю верхнюю часть волны или в торец профиля (Рис. 5) так, чтобы они не были прикручены к обрешетке и могли при этом соединять листы друг с другом. Шаг крепления через 1 волну (Рис.6).
Рис.4
ВНИМАНИЕ! Самонарезающие винты, соединяющие листы металлочерепицы в продольном направлении необходимо смещать относительно края листа металлочерепицы на расстояние 20 – 25 мм (см. Рис
5).
