Дымоход для бани из сэндвич-трубы

Выбор сэндвич-трубы

При подборе элементов учитывают:

• тип стали и толщину листа, использованного для внутренней части;
• проходное сечение канала;
• тип и толщину теплоизолятора;
• доступную номенклатуру компонентов для сборки.

Материал и толщина стенки рабочей части

Труба печная типа «сэндвич» изготавливается из нержавеющих сталей:

• бюджетной AISI 430 (17% хрома), рассчитанной на срок службы 5-7 лет;
• AISI 439 с добавлением титана, увеличивающего коррозионную стойкость и длительность эксплуатации;
• хромо-никелевые AISI 316 или AISI 304 с молибденом, обеспечивающим устойчивость к кислотам;
• хромо-никелевой AISI 321 с добавкой 1% титана (является импортным аналогом российского материала 12Х18Н10Т, изготовленного в соответствии с ГОСТ 5949-75).

Схема монтажа сэндвич-трубы для печи.

Толщина стенки на дешевых вариантах составляет 0,5 мм, что приводит к ускоренному прожигу. Изделия для банных печей или каминов имеют внутренние каналы из листа толщиной 0,8 или 1,0 мм (с уменьшением параметра до 0,5 мм в начальной части и на оголовке).

Диаметр дымоотводящего канала

Стандартами предусмотрен выпуск элементов с внутренним диаметром:

• от 0,11 до 0,12 м (с шагом 5 мм) для стандартных печей;
• 0,15 м для каминов;
• 0,2 и 0,3 м для больших нагревателей систем отопления.

Марка и толщина изоляции

Для теплоизоляции используют каменную или минеральную негорючую вату плотностью от 120 до 200 кг/м³. Материал плотно уложен между внешней и внутренней оболочками, толщина не превышает 100 мм.

Количество и вид модулей

Производители предлагают изделия следующих типов:

• труба сэндвич для конструкции — прямолинейный участок длиной от 0,5 до 1,0 м;
• соединительное колено (угол 45°);
• отводной патрубок под прямым углом;
• тройник для отвода конденсата;
• элемент с ревизионным окном;
• участок с регулятором сечения (для изменения тяги);
• разгрузочные и крепежные компоненты (для фиксации к стенам или удержания относительно пола);
• дополнительные элементы для вывода через перекрытия, стены или крышу.

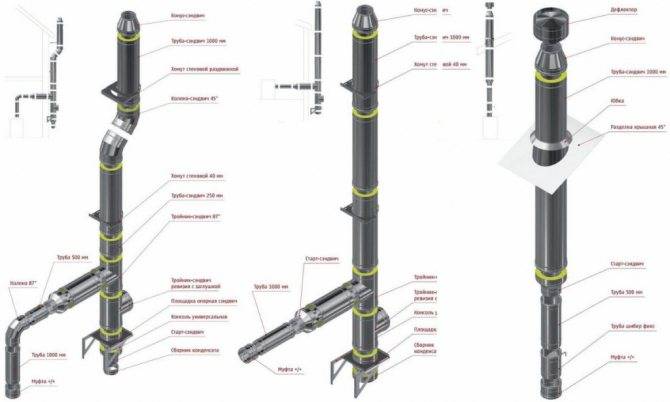

Модули, необходимые для сбора сэндвич-дымохода.

Работы при монтаже сэндвич труб в бане

Несмотря на то, что сэндвич трубы имеют слой изоляционного материала, при прохождении через деревянные стены/потолок необходимо делать специальные проходы, которые будут дополнительно изолировать разогретую трубу от пожароопасных элементов. Все дело в том, что температура возгорания древесины 300оС, а при горении температура в топке может достигать 800-1000оС. Такой температуры воздух легко разогревает металлические трубы до критических для древесины температур. По этой причине, специальные проходы обязательны.

Внешний вид проходного узла для сэндвич-труб

У производителей элемент перехода через деревянную стену/потолок/кровлю называется «проходной патрубок». Чаще всего он из металла, но есть варианты из минерита.

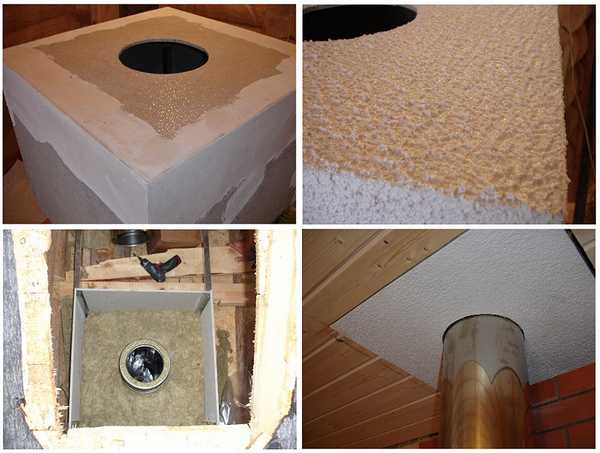

Проходной узел из минерита

Можно сделать этот узел самостоятельно, но нужно знать, что расстояние от трубы до ближайшей пожароопасной части не должно быть меньше 13 см. Если вы хотите перестраховаться, то делайте этот зазор еще больше. Внутреннее пространство переходника заполняется песком/керамзитом/минеральной ватой на ваш выбор. Наиболее популярный и дешевый наполнитель – песок. Потому в народе это узел называют еще «песочницей». Но песок или керамзит можно насыпать только в том случае, если проходной узел устанавливается на потолке.

Один из вариантов устройства прохода дымохода через потолок. Тут использован самодельный проходной узел из минерита, заполненный базальтовой ватой

При установке проходного узла в стену (часто из парилки трубу выводят в предбанник, а уже оттуда вверх,  через потолок и кровлю) выход практически единственный – заполнить короб минеральной ватой, но только базальтовой а не стекловатой – у них разная переносимость высоких температур. Да и при покупке базальтовой ваты выбирайте те марки, которые переносят температуры до 1000оС.

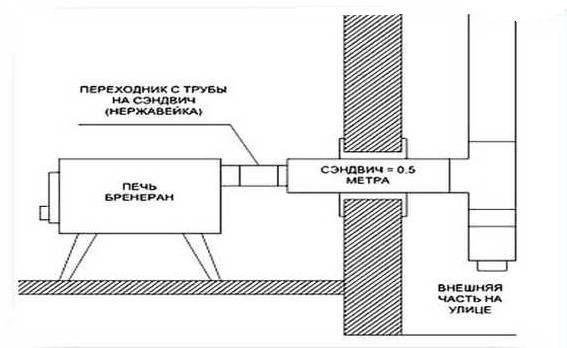

Схема организации дымохода из парилки на улицу через стену

Если вы хотите перестраховаться (в пожарной безопасности это совсем не лишнее) между переходным узлом и деревянными конструкциями также можно проложить слой теплоизолирующего негорючего материала. Некоторые мастера настоятельно рекомендуют не пренебрегать этим дополнительным слоем теплоизоляции – расход и затраты невелики, а иногда такие меры спасают положение.

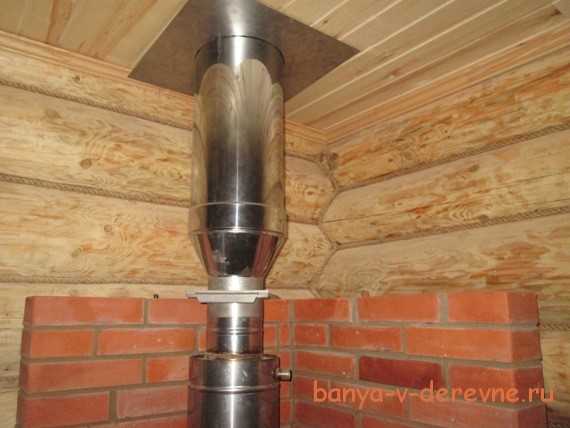

Так выглядит готовый проход трубы через потолок бани

После того как проходной узел подготовлен, нужно определить место, где труба будет врезаться в потолок. Можно поставить трубу на печь, проверить ее вертикальность (обязательное условие нормальной работы дымохода), отметить место входа трубы, разметить отверстие по габаритам проходного узла. Затем вырезать кусок потолка (стены) и можно приступать к монтажу дымохода и сэндвич трубы с проходным узлом.

Так выглядит готовый проход трубы через потолок бани

Монтаж сэндвич трубы в бане начинают от печки, т.е. снизу вверх. Трубы, тройники, колена скрепляют, используя хомутики. Для обеспечения герметичности швов используя герметики (их рабочая температура должна быть не менее 1000оС). Все тройники и разветвители крепятся к кронштейнам, прямые участки трубы также фиксируются на кронштейнах не реже, чем каждые 200см.

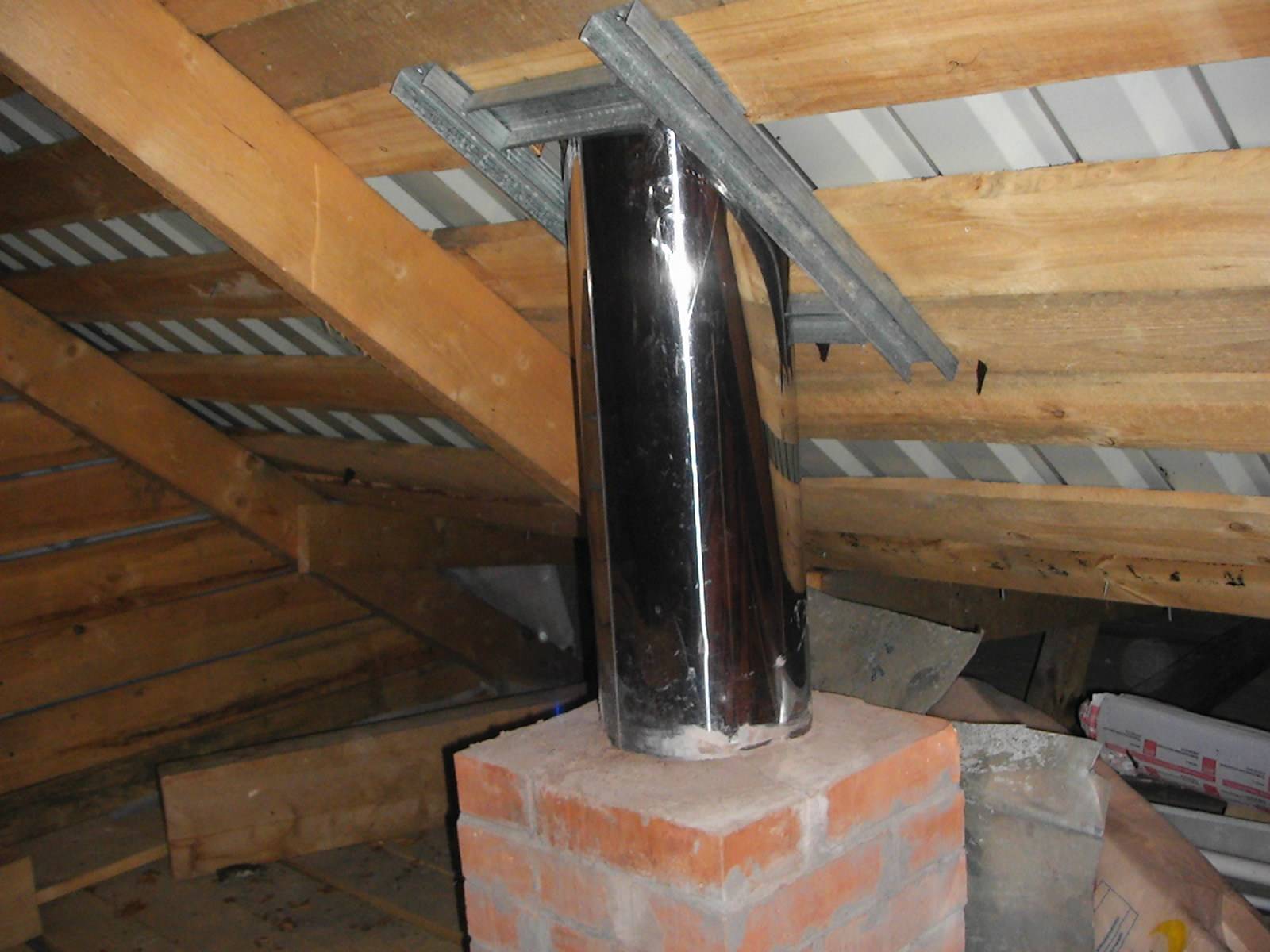

Проходное устройство через потолок — вид счердака

В месте, где проходной узел входит в потолок, часто образуются щели. Для маскировки этого недостатка и повышения уровня пожаробезопасности, используют металлический лист (нержавейку), под который (между листом металла и потолком) также прокладывают слой теплоизолятора.

Для герметизации дымоходной трубы при проходе через кровлю, можно использовать мастер-флэш, который выпускается различных цветов (черный, зеленый, коричневый и т.д.). Более наглядно об установке сэндвич-труб, вы можете посмотреть в видео.

Пример вертикального дымохода сэндвич для русской бани

Ниже приведены изображения с дымоходом в русской бревенчатой бане. Для наглядности показана дровяная печь-каменка от финского производителя банного оборудования и принадлежностей «Harvia». Обслуживание печи производится вне парилки, например, в предбаннике, а для получения горячей воды на трубу установлен бачок из нержавеющей стали. Для регулировки тяги выше бачка смонтирован поворотный шибер.



Проход дымохода через деревянное межэтажное перекрытие

В качестве основного элемента используется потолочно-проходной узел (ППУ), имеющий воздушную прослойку между стальным кожухом и термоизолятором минерит. Данная конструкция позволяет уменьшить размеры разделки потолочного перекрытия без потери утеплительных свойств.

На этом эскизе показана конструкция ППУ, а также порядок закладки теплоизоляции в проходе через перекрытие.

В зазор между трубой и внутренней стенкой ППУ укладывается термостойкая базальтовая вата, а между его наружной поверхностью и минеритом остается воздушное пространство, являющееся дополнительным природным теплоизолятором.

По внешнему контуру ППУ также закладывается базальтовая вата, которая в свою очередь примыкает к базальтовому картону. Картон дополнительно изолирует от воздействия тепла деревянные элементы перекрытия.

Со стороны парилки ППУ закрывается стальным коробчатым кожухом с отверстием под сэндвич, а на чердаке листовым минеритом. Вся разделка в чердачном помещении вначале закрывается листовым фланцем, а затем стальным кожухом, который закрепляется к нему саморезами по металлу.

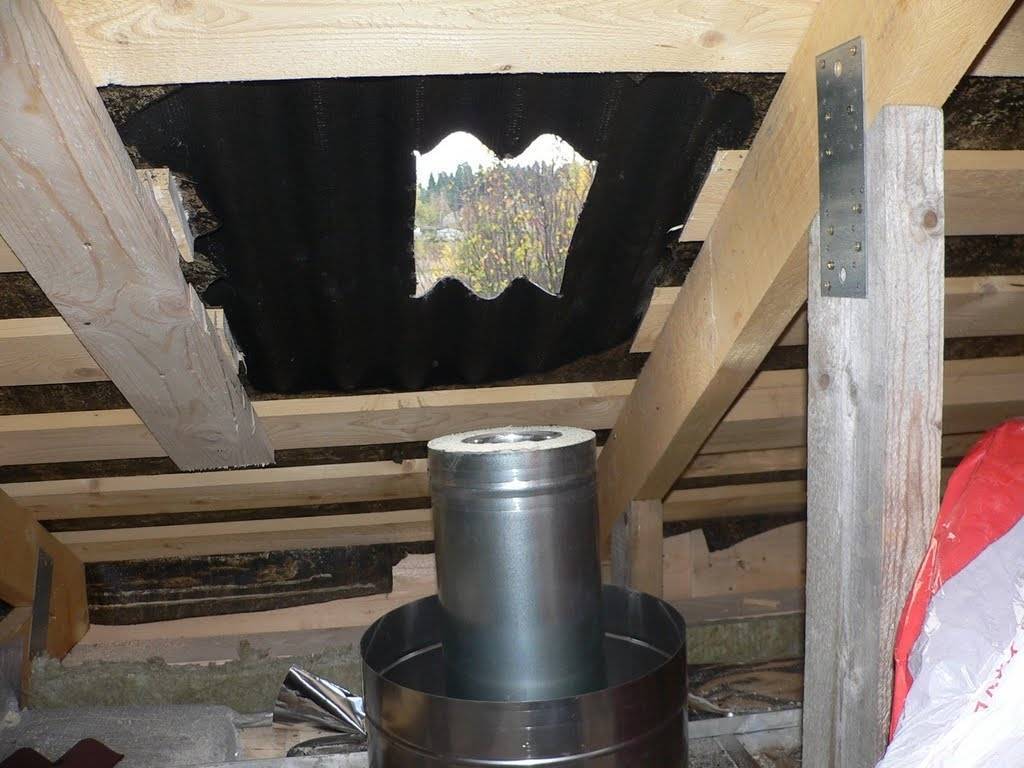

Проход дымохода через крышу с кровлей из сгораемых материалов

Схема разделки кровли показана на предыдущем эскизе.

Основные работы по разделке кровли сводятся к следующему:

• Разметка и разделка кровли с учетом того, чтобы от наружной поверхности дымовой трубы до края проема был зазор не менее 130 мм. Это нужно для обеспечения пожарной безопасности.
• На очередной сэндвич одевается стальной подкрышный лист с овальным отверстием, верхняя часть сэндвича заводится в проем, а нижняя соединяется с ранее собранным дымоходом. Помним, что стыковочное соединение не должно находиться в плоскости проема.
• Сверху крыши на сэндвич одевается свинцовая основа с углом 30˚ (или по-другому – угловая крышная разделка). Свинцовое основание позволяет постукиванием плотно подогнать его к поверхности кровли.
• Со стороны чердака вырезанный проем вначале заделывается базальтовым картоном, а затем термостойкой базальтовой ватой, и все это закрывается подкрышным листом при помощи саморезов по дереву.
• Чтобы обеспечить достаточную герметизацию от атмосферных осадков, во всему контуру свинцовой основы наносится кровельный битумный герметик на резиновой основе, например, «Casco Roofseal» или ему подобный. То же самое надо сделать и со стороны чердака.

Как выбрать трубу

Перед покупкой цилиндрического изделия необходимо ознакомиться с основными моментами, которые зависят от используемой отопительной системы.

Одним из главных параметров конструкции считается диаметр трубы. Он обозначается двумя цифрами – 120/180, где числителем является внутреннее сечение, а знаменателем – внешний размер изделия.

Первое значение подбирается в соответствии с рабочим диаметром патрубка, отводящего дым, установленного на отопительном агрегате. По внутреннему сечению определяется размер отверстия для трубы, которая будет проходить через кровлю.

Диаметр конструкции подбирается в зависимости от вида отопительного устройства:

• дровяные печи или газотурбинные системы – 50-600 мм;
• твердотопливные котлы –50-700 мм;
• дизельгенераторы или газопоршневые агрегаты – 50-500 мм;
• микротурбинные устройства – 50-300 мм;
• газовые генераторы тепла – 200 мм;
• дизельные системы – 200 мм.

Важно правильно подобрать длину дымохода: вертикальная часть должна составлять более 5 м, горизонтальная – 1 м

Необходимо, чтобы канал для вывода продуктов сгорания был выше конька кровли на 500 мм при условии, что расстояние до него составляет 1,5 м. Сэндвич-трубу длиной 3 м можно делать на уровне верхней точки.

Если крыша плоская, берется минимальный отрезок между высотой кровли и канала – 0,5 м.

При подборе сэндвич-дымохода необходимо также учитывать:

• стоимость изделия;
• материал;
• толщину металла.

На что следует обратить внимание при монтаже дымохода в бане

Ниже представлены указания касательно того, на чем необходимо сосредоточиться в первую очередь.

Как выбрать размер и форму дымоотвода

Малый размер сечения будет препятствовать отведению топливной продукции в нужном количестве. Объемное сечение, напротив, способствует слишком быстрому продвижению дыма, что не позволит как следует прогреть банное помещение. Это, в свою очередь, повысит расходы на топливо. Следует ответственно отнестись к данному пункту, поскольку от него будет зависеть результат.

Определиться с формой просто, если учесть основной принцип его работы. Дымоходам свойственно нагреваться неравномерно, вследствие чего, дым выходит на поверхность крыши по центральной оси. Отсюда следует, что правильная форма – круг. Цилиндрические конструкции гораздо быстрее обогревают помещение и не требуют излишних финансовых затрат.

Дымоход с прямоугольным сечением провоцируют завихрения, препятствующие необходимой тяге. Прямоугольная конфигурация допустима лишь в том случае, когда речь идет об отопительных приборах, не требующих мощной тяги.

Диаметр трубы

Масштаб определяется степенью силовой тяги банной печи и располагается в промежуточном интервале от 115 до 270 (мм). Тем не менее чтобы безошибочно определить диаметр, нужно ознакомиться с некоторыми предписаниями, указанными производителем в инструкции. Если же у Вас не имеется схема установки дымохода для бани своими руками, то достаточно будет знать соотношение диаметров сечения разных форм. Выглядит это следующим образом:

• цилиндрическая – 1 к 10;
• прямоугольная – 1 к 1,5.

Для кирпичных дымоходов минимальный диаметр сечения должен составлять 140х140 мм.

Успешная работоспособность дымоходной системы в первую очередь зависит от того, как точно определен размер трубы.

Высота дымоотвода

По стандарту его высота должна составлять не менее 5 метров. Расчет высоты дымоотвода осуществляется в соответствии с основными техническими характеристиками материалов.

Канал должен располагаться не менее чем в полуметре над кровельным коньком и никак не ниже его уровня. При этом стоит учитывать толщину кровельного покрытия и угол наклона ската крыши. Высота выбирается без учета дымоходного «зонта».

Порядок сборки

До начала сборки дымохода необходимо составить подробный проект, в соответствии с которым закупить и доставить все необходимые элементы и инструменты: переходники, отводы, трубы, герметик и т.п. С труб заранее удаляется защитное покрытие, наклейки и этикетки.

Далее, производится разметка вертикали. Ось сэндвич-дымохода прокладывается от выходного отверстия печи до предполагаемого места прохода сквозь кровлю и потолок

Важно, чтобы стропила и балки перекрытий не оказались на пути прохождения трубы. Оптимальный вариант, когда перекрытия устанавливаются уже после завершения монтажа дымохода

Сборка начинается снизу, от раструба банной печи. Место стыка со следующей трубой не должно располагаться в плоскости потолочного перекрытия. Сообразно выбранной схемы, следующая труба устанавливается над первой и легкими ударами киянки плотно на нее насаживается.

Если проект предусматривает монтаж ревизии (дополнительный элемент конструкции, позволяющий проводить осмотр внутренней части трубопровода и его очистку от сажи), ее устанавливают до чердака. На чердаке, помимо труб дымохода, не допускается установка никаких элементов.

Для герметизации стыков должен применяться специальный герметик, рассчитанный на эксплуатацию при температурах свыше 1000°С. Порядок нанесения для разных элементов сэндвич-дымохода таков:

• Внутренние трубы сэндвича. Состав наносится на внешнюю часть верхнего модуля.
• Наружные трубы. Герметиком покрывается внутренняя поверхность соединяемых элементов.
• Переход с простой одностенной трубы на сэндвич. Обрабатывается участок стыка по окружности.

Рекомендуем ознакомиться: Как сделать дымоход для газового котла?

После нанесения герметика стыки дополнительно скрепляются посредством обжимных хомутов соответствующего диаметра.

Альтернативный вариант прохождения дымохода – монтаж вдоль внешней стены бани. Такой способ монтажа считается более пожаробезопасным и легким в исполнении, поскольку проход придется делать только в одном месте – сквозь стену на уровне топки. Кроме того, такой дымоход будет проще очищать от сажи, поскольку ревизия устанавливается на внешнем участке.

Сэндвич конструкции сравнительно легкие, поэтому строить специальный фундамент для наружного дымохода нет необходимости. Достаточно установить опорную металлическую консоль и через каждый метр длины производить крепление к стене. Минимальное расстояние до стены при этом составляет 15 см.

Завершение монтажных работ

По завершению монтажа необходимо освободить трубы от защитной пленки. В итоге должен получиться герметичный дымоход (все швы должны быть заделаны) с общей длиной в 5-6 метров. Использовать в качестве герметика необходимо жароустойчивые составы, способные выдержать до 1000 градусов по Цельсию.

Нанесение производится следующим образом:

• на внутренние трубы – с наружной части верхней трубы;
• на наружные трубы – с внутренней стороны;
• на переходе между одно- и двустенной трубами – наружным образом по всей окружности;
• на прочих соединениях одностенной трубы также необходимо обрабатывать стык по окружности.

Итог

В статье подробно описана процедура монтажа дымохода их сэндвич-труб. Если правильно выполнять основную последовательность монтажа, то в результате можно получить качественную и безопасную систему. Всегда можно доверить проведение работ профессионалам, которые возьмут на себя ответственность за все этапы – от закупки необходимых материалов до монтажа дымохода и введения его в эксплуатацию.

https://youtube.com/watch?v=qxnxVgc8cHs

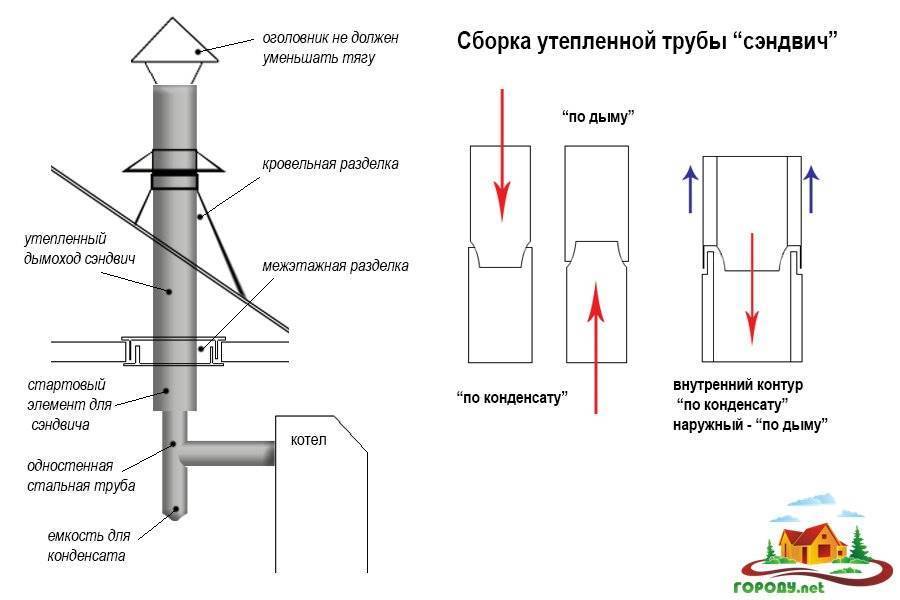

Способы соединения модулей

Монтаж дымохода может осуществляться одним из таких способов:

• «По дыму». Подобная схема призвана, в первую очередь, на 100% защитить отапливаемое помещение от проникновения опасных угарных газов. Внутренняя труба нижнего модуля монтируется в соответствующий раструб верхнего, давая возможность дыму беспрепятственно проходить область стыка и удаляться из дымохода. С другой стороны, при таком расположении в стык может попадать конденсат. При плохой заделке швов это будет способствовать уменьшению срока службы конструкции.
• «По конденсату». Здесь, напротив, внутренняя труба верхнего элемента помещается в раструб нижнего. Попадание влаги внутрь при этом исключается, тогда как дым вполне способен проникнуть в зону пребывания людей, просачиваясь сквозь любые, даже самые неприметные щели.

Рекомендуем ознакомиться: Устройство горизонтального печного дымохода

Таким образом, перед каждым хозяином встает дилемма – какой способ предпочесть. На одной чаше весов безопасность, на другой – долговечность конструкции и экономия. Что выбрать, каждый решает сам, однако, в любом случае, к заделке швов следует отнестись с максимальной ответственностью. Если есть уверенность, что стыки абсолютно герметичны, более целесообразной представляется схема «по конденсату».

Стыковка дымохода со стеной

Существует два основных варианта обустройства:

1. Если речь идет о том, что дымоход будет выходить через стену, то необходимо произвести разбор определенного ее участка (по диаметру трубы) и укрепить места под установку кронштейна. Затем собирается и устанавливается сам кронштейн с уголками, по которым беспрепятственно будет перемещаться тройник при монтаже дымохода.
   Стену необходимо закрыть сантиметровым фанерным листом, закрепить поверх него асбестовые листы при помощи шурупов, а затем, еще выше закрепить оцинкованный металлический лист – 2*1,2 сантиметра. В созданной конструкции вырезается квадратный кусок, через который будет проходить дымоход. Кронштейн при этом покрывается антикоррозионным лаком. В конце концов, сэндвич-труба надевается на внутреннюю.Также при монтаже можно создать уступку – пространство от дымохода до стены.
2. Если же сэндвич-труба выводится через крышу, то вначале к участку, через который будет выводиться труба, прикладывается лист оцинковки. После этого производится выведение трубы. Затем лист закрепляется на кровле. Лучше всего его зафиксировать путем подведения краев под листы кровельного материала.

Как выбрать трубу

Приобретая подобные изделия, внимание уделите, прежде всего, следующим моментам:

• прочность стали. Именно её качество определяет надёжность конструкции и длительность срока эксплуатации конечного продукта;
• материал наполнения трубы и плотность прилегания его к поверхности;
• прочность места стыка. Два элемента трубы соединяются сваркой. Поэтому соединение должно быть надёжным, прочным, без дефектов;

Ключевой момент звучит так: при выборе отдавать предпочтение следует трубам сэндвич для бани диаметром 15-20 сантиметров.

Необходимо отметить, что лучший вариант для покупки – изделие, произведённое методом лазерной сварки, поскольку ему присуще высокое качество. Ну и, конечно же, изучите внутреннюю сторону сэндвич трубы. Преимущества нержавеющей и оцинкованной поверхности коротко рассматривались выше. К сказанному следует добавить, что изделие с оцинковкой рекомендуется использовать для газовых котлов, поскольку та неплохо переносит контакт с выделяемыми при работе подобных агрегатов продуктами сгорания. Если же вы остановили свой выбор на сэндвич-трубах для бани из нержавейки, узнать примерные расценки на данную продукцию можно из ниже приведённой таблицы.

Таблица 1

Область применения дымохода	Длина, метры	Диаметр внутренний/внешний, миллиметры	Стоимость (рубли)
Печи	1	115×200	2300
Котлы, камины, печи (нержавейка матовая, эмалированная)	1	115×200	2300
Печи	1	115×200	1400
Печи	0,5	115×200	975

Сборка сэндвич-дымохода

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

А как правильно смонтировать дымоход из сэндвич труб и обеспечить его надежное функционирование, отлично демонстрирует этот видео-ролик:

Если ко всему ваш дымоход будет сложного устройства, то минимум вам нужно будет потом показать его специалисту, чтобы тот удостоверился в надежности и практичности такой конструкции:

Из каких материалов изготавливают

Сэндвич-труба имеет 3 конструктивных элемента:

1. Внешняя труба. Ее можно изготовить из различных материалов: нержавейки, меди, оцинковки, стали.
2. Внутренняя труба. Выполняется по аналогии с внешней трубой, но имеет меньший диаметр.
3. Теплоизоляционная межтрубная прослойка выполняется из ватного минерального теплоизолятора (базальт, каменная вата и т.д.).

Стальной

Стальной сэндвич выполняется из нержавеющей легированной стали с высокой антикоррозийной способностью. Она очень технологична, легко изгибается в разных направлениях. Имеет небольшой вес в отличие от, например, керамической трубы. Может комплектоваться прочистными люками и искрогасящими решетками, которые повышают ее безопасную эксплуатацию. Оптимальная толщина стенок – 1 мм. Саму трубу можно выкрасить в любой цвет, что позволяет органично ее задекорировать.

Что лучше: оцинкованные или нержавеющие дымовые трубы

Оцинковка дешевле нержавейки, что обусловлено ее более низкой способностью противостоять механическим повреждениям. Даже небольшое повреждение защитного слоя может повлечь коррозию металла.

Некоторые строители устанавливают комбинированный дымоход, чтобы снизить расходы и одновременно обеспечить необходимую безопасность и надежность трубы для бани. Из нержавейки делают участок в парилке, где более экстремальные условия работы. Оцинкованную трубу используют на чердаке и наружных участках.

Керамический

Керамические трубы имеют ряд преимуществ:

1. Высокая термоустойчивость – до 1200 °С.
2. Экологичность: они производятся из природной глины.
3. Малый вес в отличие от бетонных и кирпичных конструкций.
4. Удобство в эксплуатации за счет специальных керамических модулей, которые изготавливаются с прочистными дверцами.

Сами трубы представляют собой компактные трехслойные модули высотой 30 см. Внутренний слой гладкий, что способствует хорошей тяге и не допускает осаждения на нем продуктов сгорания. Их легко собрать в цельную и долговечную конструкцию.

Стеклянный

Главное преимущество стеклянной трубы для бани – ее привлекательный и современный вид. Она изготавливается из безопасного огнеупорного стекла: при разрушении оно рассыпается на тупые осколки, что исключает порезы. Стеклянные трубы долговечны, легко чистятся, устойчивы к температурным перепадам. Поставить такую трубу может не каждый, потому что его стоимость значительно выше дымоходов из сэндвичей и других традиционных материалов.

Думаю, что в будущем они станут более доступными, но пока это дизайнерская роскошь, от которой можно отказаться в пользу бюджетных вариантов.

Какой материал лучше подойдет для дымохода в бане?

Я перечислил, какие трубы можно применять для строительства бани. Подробно остановился на каждом типе, выделил его плюсы и минусы. Теперь уточню, что не рекомендуется применять в парилках.

К ним относят бетонные и асбестоцементные трубы: эти конструкции не соответствуют нормам пожаробезопасности помещений с высокотемпературными режимами работы.

При выборе учтите эту рекомендацию, в остальном решайте сами согласно бюджету и эстетическим предпочтениям.
