Статическое давление в системе отопления и его расчет +Dbltj

Поддержание

Однажды настроенная и запущенная система отопления не может работать вечно: со временем характеристики ухудшаются, что приводит к некачественному обогреву помещений. Индикатором качества работы отопления и является давление, по его изменениям можно судить о проблемах.

Для обогрева с принудительной циркуляцией падение напора может быть вызвано следующими причинами:

• протечки в контуре;
• проблемы с насосами (неисправность, загрязнение, плохое электропитание);
• повреждение мембраны расширительного бачка;
• неисправность блока безопасности.

К повышению напора могут привести:

• слишком высокая температура теплоносителя;
• маленькое сечение трубопровода;
• загрязнение фильтров или теплоносителя;
• образование воздушных пробок;
• неправильный режим работы насосов.

В системе отопления с естественной циркуляцией проблема повышения давления не стоит, но может иметь место его понижение, однако это является нормальным процессом.

Дело в том, что естественная циркуляция подразумевает саморегуляцию напора теплоносителя. Он движется по трубам благодаря разнице температур между обраткой и подачей: менее плотная горячая вода всплывает вверх. Соответственно, чем большая температура установлена на котле, тем больше напор. Но разница температур будет понижаться при прогреве помещений, поэтому с установлением нужной температуры воздуха в комнате давление упадёт.

Автономные системы отопления

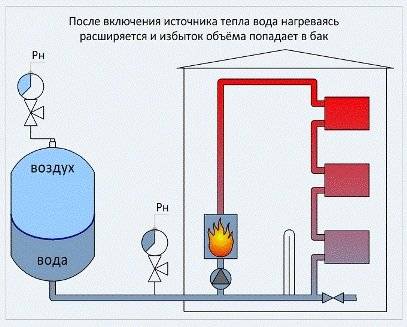

Расширительный бак в автономной системе отопления.

При отсутствии централизованного теплоснабжения в домах устраивают автономные отопительные системы, в которых теплоноситель подогревается индивидуальным котлом небольшой мощности. Если система сообщается с атмосферой через расширительный бачок и теплоноситель в ней циркулирует за счет естественной конвекции, она называется открытой. Если сообщения с атмосферой нет, а рабочая среда циркулирует благодаря насосу, систему называют закрытой. Как уже было сказано, для нормального функционирования таких систем давление воды в них должно составлять примерно 1,5-2 атм. Такой низкий показатель обусловлен сравнительно малой протяженностью трубопроводов, а также небольшим количеством приборов и арматуры, результатом чего становится сравнительно малое гидравлическое сопротивление. Кроме того, из-за небольшой высоты таких домов статическое давление на нижних участках контура редко превышает 0,5 атм.

На этапе запуска автономной системы ее заполняют холодным теплоносителем, выдерживая минимальное давление в закрытых системах отопления 1,5 атм. Не стоит бить тревогу, если через некоторое время после заполнения давление в контуре понизится. Потери давления в данном случае обусловлены выходом из воды воздуха, который растворился в ней при заполнении трубопроводов. Контур следует развоздушить и полностью заполнить теплоносителем, доводя его давление до 1,5 атм.

После разогрева теплоносителя в системе отопления его давление несколько увеличится, достигнув при этом расчетных рабочих значений.

Меры предосторожности

Прибор для измерения давления.

Поскольку при проектировании автономных систем отопления в целях экономии запас прочности закладывают небольшой, даже невысокий скачок давления до 3 атм может вызвать разгерметизацию отдельных элементов или их соединений. Для того чтобы сгладить перепады давления вследствие нестабильной работы насоса или изменения температуры теплоносителя, в закрытой системе отопления устанавливают расширительный бачок. В отличие от аналогичного устройства в системе открытого типа, он не имеет сообщения с атмосферой. Одна или несколько его стенок делаются из упругого материала, благодаря чему бачок выполняет функцию демпфера при скачках давления или гидроударах.

Наличие расширительного бачка не всегда гарантирует поддержание давления в оптимальных пределах. В ряде случаев оно может превысить максимально допустимые значения:

• при неверном подборе емкости расширительного бачка;
• при сбоях в работе циркуляционного насоса;
• при перегреве теплоносителя, что бывает следствием нарушений в работе автоматики котла;
• вследствие неполного открытия запорной арматуры после проведения ремонта или профилактических работ;
• из-за появления воздушной пробки (это явление может провоцировать как рост давления, так и его падение);
• при снижении пропускной способности грязевого фильтра по причине его чрезмерной засоренности.

Поэтому во избежание аварийных ситуаций при устройстве отопительных систем закрытого типа обязательной является установка предохранительного клапана, который сбросит излишки теплоносителя в случае превышения допустимого давления.

Механизмы контроля

Для предотвращения аварийных ситуаций в закрытых системах используют сбросные и перепускные клапаны.

Сбросный. Устанавливается с выходом в канализацию для аварийного спуска избыточного энергоносителя из системы, защищая от разрушения.

Фото 4. Сбросный клапан для отопительной системы. Используется для спуска лишнего теплоносителя.

Перепускной. Устанавливается с выходом на альтернативный контур. Регулирует перепад давления, отправляя в него излишки воды, чтобы исключить повышение на следующих участках основного контура.

Современные производители отопительной арматуры производят «умные» предохранители, оснащённые датчиками температуры, которые реагируют не на увеличение напора, а на температурные показатели теплоносителя.

Справка. Нередки ситуации, когда клапаны понижения давления залипают. Проследите, чтобы в их конструкции был шток для ручного оттягивания пружины.

Не забывайте, что любая проблема в отопительной системе дома чревата не только потерей комфорта и расходами. Аварийные ситуации в теплосети угрожают безопасности жильцов и здания. Поэтому в контроле за отоплением нужны внимательность и компетентность.

Что делать, если падает давление в системе отопления

Давление в расширительном баке.

При эксплуатации автономных отопительных систем наиболее частыми являются такие аварийные ситуации, при которых давление плавно или резко снижается. Они могут быть вызваны двумя причинами:

• разгерметизацией элементов системы или их соединений;
• неполадками в котле.

В первом случае следует обнаружить место утечки и восстановить его герметичность. Сделать это можно двумя способами:

1. Визуальным осмотром. Этот метод применяется в тех случаях, когда отопительный контур проложен открытым способом (не путать с системой открытого типа), то есть все его трубопроводы, арматура и приборы находятся на виду. Прежде всего внимательно осматривают пол под трубами и радиаторами, стараясь обнаружить лужицы воды или следы от них. Кроме того, место утечки можно зафиксировать по следам коррозии: на радиаторах или в местах соединений элементов системы при нарушении герметичности образуются характерные ржавые потеки.
2. С помощью специального оборудования. Если визуальный осмотр радиаторов ничего не дал, а трубы проложены скрытым способом и не могут быть осмотрены, следует обратиться к помощи специалистов. Они располагают специальным оборудованием, которое поможет обнаружить утечку и устранить ее, если владелец дома не имеет возможности сделать это самостоятельно. Локализация точки разгерметизации осуществляется достаточно просто: вода из отопительного контура сливается (для таких случаев в нижней точке контура на этапе монтажа врезают сливной кран), затем в него с помощью компрессора закачивается воздух. Место утечки определяется по характерному звуку, который издает просачивающийся воздух. Перед запуском компрессора с помощью запорной арматуры следует изолировать котел и радиаторы.

Если проблемное место представляет собой одно из соединений, его дополнительно уплотняют паклей или ФУМ-лентой, а затем подтягивают. Лопнувший трубопровод вырезают и приваривают на его место новый. Узлы, не подлежащие ремонту, просто меняют.

Если герметичность трубопроводов и других элементов не вызывает сомнений, а давление в закрытой системе отопления все-таки падает, следует поискать причины этого явления в котле. Проводить диагностику самостоятельно не следует, это работа для специалиста, имеющего соответствующее образование. Чаще всего в котле обнаруживаются следующие дефекты:

Устройство системы отопления с манометром.

• появление микротрещин в теплообменнике из-за гидроударов;
• заводской брак;
• выход из строя подпиточного крана.

Весьма распространенной причиной, по которой падает давление в системе, является неправильный подбор емкости расширительного бачка.

Хотя в предыдущем разделе говорилось, что это может стать причиной роста давления, никакого противоречия тут нет. Когда растет давление в системе отопления, срабатывает предохранительный клапан. При этом теплоноситель сбрасывается и его объем в контуре уменьшается. В результате со временем давление будет снижаться.

Контроль давления

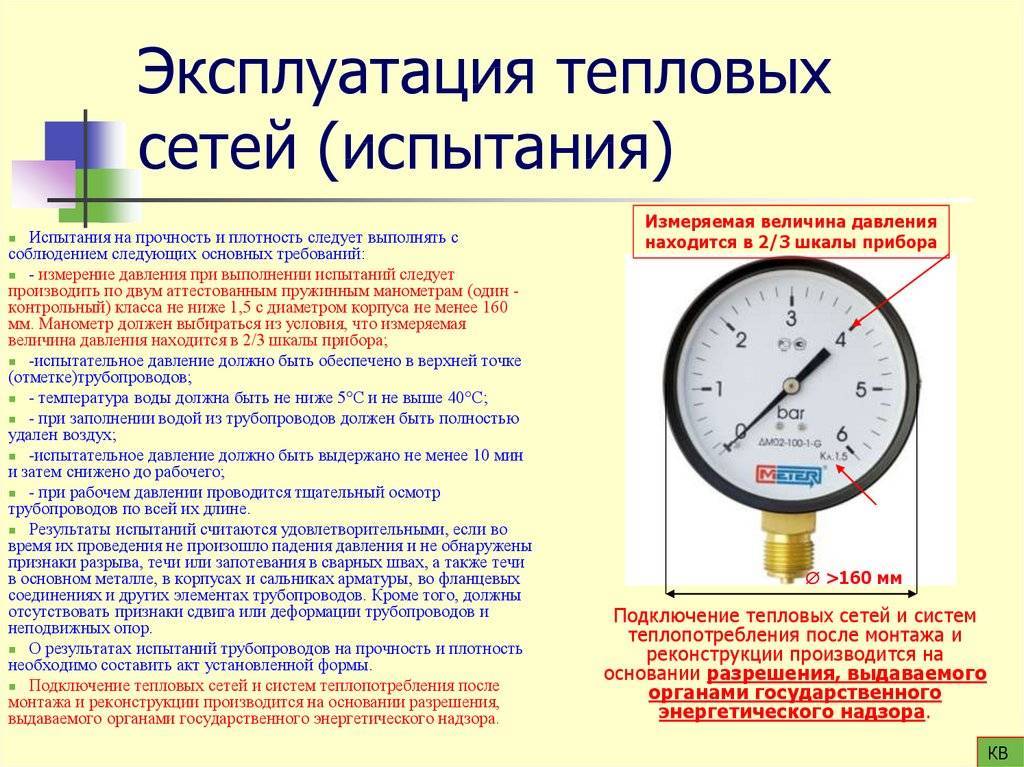

Для визуального контроля давления в сети отопления чаще всего применяют стрелочные манометры с трубкой Бредана. В отличие от цифровых приборов, такие манометры не требуют подключения электрического питания. В автоматизированных системах используют электроконтактные датчики. На отводе к контрольно-измерительному прибору следует обязательно устанавливать трехходовой кран. Он позволяет изолировать манометр от сети при проведении обслуживания или ремонта, а также используется для удаления воздушной пробки или сброса прибора на ноль.

Инструкции и правила, регламентирующие эксплуатацию отопительных систем, как автономных, так и централизованных, рекомендуют устанавливать манометры в таких точках:

1. Перед котельной установкой (или котлом) и на выходе из нее. В этой точке определяется давление в котле.
2. Перед циркуляционным насосом и после него.
3. На вводе магистрали отопления в здание или сооружение.
4. Перед регулятором давления и после него.
5. На входе и выходе фильтра грубой очистки (грязевика) для контроля уровня его загрязненности.

Все контрольно-измерительные приборы должны проходить регулярную поверку, подтверждающую точность выполняемых ими измерений.

Каким должно быть давление в многоэтажке?

Из данной статьи вы узнаете, какое давление в системе отопления многоэтажного дома считается нормальным, о причинах его перепадов и способах устранения неполадок. Также речь пойдет о методах проверки контура на прочность и .

Зачем поднимать давление

Напор в подающей магистрали выше, чем в обратной линии. Этот перепад характеризует эффективность работы отопления следующим образом:

1. Небольшой перепад между подачей и обраткой дает понять, что теплоноситель успешно преодолевает все сопротивления и отдает расчетное количество энергии помещениям.
2. Повышенный перепад давления указывает на увеличенное сопротивление участка, снижение скорости течения и чрезмерное охлаждение. То есть, наблюдается недостаточный расход воды и теплоотдача в комнаты.

Для справки. Согласно нормативам, оптимальная разность напора в подающем и обратном трубопроводе должна лежать в пределах 0.05—0.1 Bar, максимум – 0.2 Bar. Если показания 2 манометров, установленных на магистрали, отличаются больше, то система спроектирована неправильно либо нуждается в ремонте (промывке).

Чтобы избежать высокого перепада на длинных ветвях теплоснабжения с большим количеством батарей, оснащенных термостатическими вентилями, в начале магистрали устанавливается автоматический регулятор расхода, как показано на схеме.

Итак, избыточное давление в закрытой отопительной сети создается по таким причинам:

• для обеспечения принудительного движения теплоносителя с нужной скоростью и расходом;
• чтобы контролировать состояние системы по манометру и вовремя ее подпитывать либо ремонтировать;
• теплоноситель под давлением разогревается быстрее, а в случае аварийного перегрева закипает при более высокой температуре.

Нас интересует пункт второй списка – показания манометра как характеристика исправности и работоспособности системы отопления. Именно они интересуют домовладельцев и хозяев квартир, занимающихся самостоятельным обслуживанием домашних коммуникаций и оборудования.

Рабочее давление в системе теплоснабжения

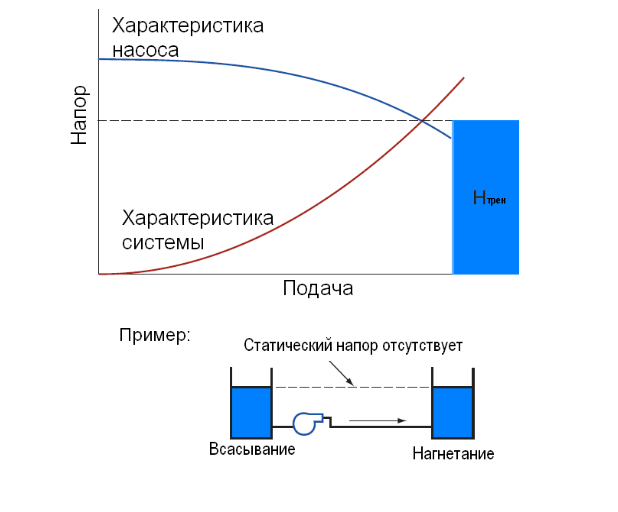

Рабочим считается давление, величина которого обеспечивает оптимальную работу всего отопительного оборудования (в т.ч. источника отопления, насоса, расширительного бака). При этом оно принимается равным сумме давлений:

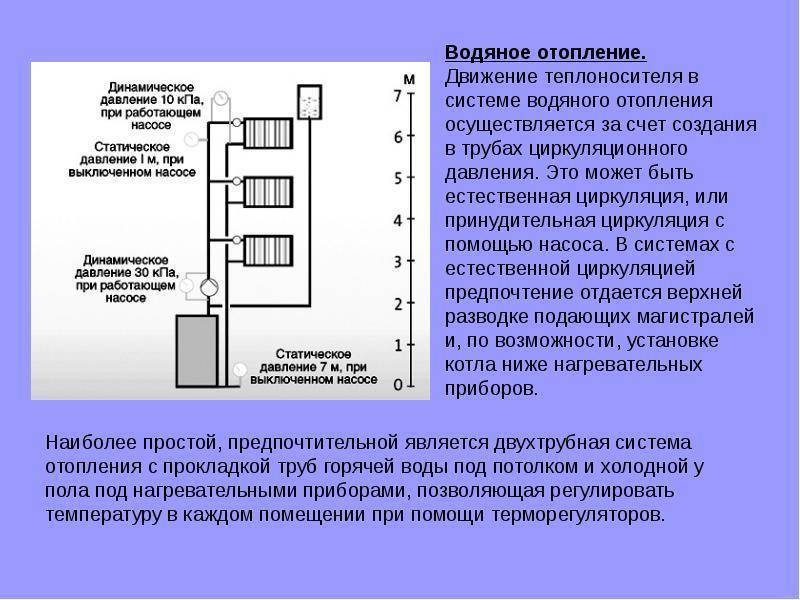

• статического – создается столбом воды в системе (в расчетах принимается соотношение: 1 атмосфера (0,1 МПа) на 10 метров);
• динамического – обусловлено работой циркуляционного насоса и конвективным движением теплоносителя при его нагреве.

Понятно, что в разных схемах отопления величина рабочего напора будет отличаться. Так, если для теплоснабжения дома предусмотрена естественная циркуляция теплоносителя (применимо для индивидуального малоэтажного строительства), его значение превысит показатель статического лишь на незначительную величину. В принудительных же схемах его принимают максимально допустимым для обеспечения более высокого КПД.

Следует иметь в виду, что предельные показатели рабочего давления определяются характеристиками элементов системы отопления. К примеру, при использовании чугунных радиаторов оно не должно превышать 0,6 МПа.

Численно величина рабочего напора составляет:

• для одноэтажных строений с открытой схемой и естественной циркуляцией воды–0,1 МПа (1 атмосфера) на каждые 10 м столба жидкости;
• для малоэтажных зданий с закрытой схемой – 0,2-0,4 МПа;
• для многоэтажных домов – до 1 МПа.

Почему могут возникать перепады давления?

Как уже было сказано ранее, в многоэтажных домах рабочее давление может зависеть от количества этажей, а также от целого ряда других факторов.

Отклоняться от установленных норм показатели давления могут по следующим причинам:

Существует немало причин, которые могут негативно влиять на стабильность давления в общедомовой системе и его соответствие установленным нормативам

• Самой распространенной предпосылкой для снижения давления в старых домах является зарастание внутренних поверхностей труб и радиаторов известковыми отложениями и мусором.
• Давление может резко упасть при отсутствии электроэнергии в котельной, где установлены циркуляционные насосы. Не исключается и выход таких насосов из строя. И вообще — устаревшее, давно не меняющееся оборудование в котельных может привести к снижению КПД всей системы.
• Причиной часто становится появление утечки теплоносителя, то есть разгерметизация системы.
• Имеет значение и нормальная температура в помещении, где оборудован элеваторный узел, от которого идет «раздача» теплоносителя на стояки. При отрицательных температурах узел может отреагировать повышением давления в системе.
• Порой причина кроется в непродуманных действиях хозяев квартир. Это может быть самовольная замена труб с завышенным или, наоборот, зауженным диаметром, установка кранов на байпасах, монтаж дополнительных секций вратарей отопления или установка теплообменных приборов завышенной тепловой мощности, вывод радиаторов в лоджии или же на балкон.
• Врагом» нормальной работы системы всегда бывают воздушные пробки в радиаторах отопления, если хозяева не следят за своевременной проверкой и выпуском воздуха.
• Низкое качество теплоносителя центральной отопительной системы также может привести к нестабильности давления.
• Перепады всегда отмечаются при подготовительных работах перед отопительным сезоном, когда идет опрессовка системы. Аналогично — и после проведения ремонтных или модернизационных работ по замене радиаторов или участков трубопровода, при испытательных нагрузках, когда давление повышается в 0,5÷1,5 раза. Эти мероприятия производятся до начала отопительного сезона для заблаговременного выявления уязвимых участков системы, чтобы они не проявились позднее, в холодное время года. Вот тогда это станет настоящей проблемой, так как, проводя ремонт, приходится полностью отключать от отопления один или даже несколько домов.
• Гидроудары — кратковременное резкое повышение давления, которое невозможно предусмотреть. Поэтому, приобретая новые радиаторы, нужно изучить их характеристики, так как они должны иметь запас прочности. Так, если при опрессовке системы, давление поднимается до 10 атмосфер (бар), то нужно выбирать радиаторы, рассчитанные на 13÷15 атмосфер.

Контроль за давлением и температурой осуществляют общедомовой контрольно-измерительные приборы, стоящие в теплопункте (на элеваторном узле). При желании самостоятельно контролировать состояние своего участка системы отопления, эти приборы могут быть установлены и в квартире.  Их обычно ставят на входе теплоносителя в радиатор.

Параметры давления в батареях жилых домов

Функционирование отопительной системы многоквартирного дома требует соблюдения ряда технических параметров. Одним из них является рабочее давление теплоносителя в системе центрального отопления, которое поддерживается в течение отопительного сезона и считается основной характеристикой работоспособности обогревательного контура. От того, какое давление в батареях отопления, зависит эффективность обогрева квартир и безаварийная эксплуатация отопительного оборудования.

При отклонении рабочего давления в системе от параметров, регламентированных специальными нормами и СНиП, может произойти аварийное нарушение работы системы вплоть до разрушения трубопроводов стояка или радиаторов отопления в квартире. Поддержание его стабильного номинального значения позволяет доставлять горячий теплоноситель по всем квартирам практически с одинаковой температурой, полученной при нагреве воды в котельной.

Условия эксплуатации системы центрального отопления в многоэтажках и автономных отопительных частных застройках принципиально отличаются друг от друга.

Для центрального отопления усредненные условия следующие:

• качество теплоносителя — низкое, с многочисленными примесями;
• температура подачи теплоносителя — 120 0 С;
• давление в системе — от 5 до 10 атм.

Для системы в частном доме условия несколько другие:

• качество теплоносителя — хорошее, без примесей;
• температура теплоносителя — 1000 С;
• давление в системе — до 3 атм.

Факторы, влияющие на величину рабочего давления

Величина давления теплоносителя в многоэтажках зависит от множества обстоятельств, которые прямо или косвенно способствуют отклонению от номинального значения, предписанного нормами.

К ним можно отнести:

1. степень изношенности оборудования котельной;
2. удаление жилого дома от котельной;
3. расположение квартиры, на каком этаже и как далеко от стояка она находится. В квартире, находящейся даже рядом со стояком, в угловой комнате давление будет ниже, так как там чаще всего находится крайняя точка отопительного трубопровода;
4. размеры труб, самовольно установленных жильцами. Например, при установке в квартире трубы диаметром больше, чем у входного патрубка, общее давление в системе понизится, а при монтаже труб меньшего диаметра — повысится;
5. степень износа батарей отопления.

Рабочие характеристики батарей

Обилие различных радиаторов отопления, наводнивших современный рынок сантехники, буквально провоцирует потребителей на замену устаревшей морально чугунной теплотехники.

Критериями их выбора, в первую очередь, являются:

• материал,
• рабочее давление,
• паспортная тепловая мощность,
• внешний вид.

При этом совершенно не учитываются возможные сложности эксплуатации приобретаемого обогревательного устройства в составе непредсказуемой отечественной системы центрального отопления. Зарубежные производители красивых радиаторов из алюминия или стали совершенно не подстраховываются от гидравлических ударов, когда давление в батареях отопления подскакивает до 20−30 атм., коррозии внутренних полостей при выпущенной на полгода воде, от газообразования в алюминиевых радиаторах при протекании теплоносителя с примесями меди и резких перепадов температур. У них этих проблем просто нет, чего нельзя сказать о системах отопления наших многоэтажек.

Характеристики чугунных радиаторов

• инертность к плохому качеству теплоносителя;
• рабочее давление — 9 атм,, опрессовочное — 15 атм.;
• выдерживают температуру теплоносителя 1200 С;
• недостатки — боится гидроударов.

Характеристики стальных радиаторов

• рабочее — до 10 атм.;
• температура теплоносителя — до 1200 С;
• хорошо регулируется термовентилем;
• недостаток — коррозионно неустойчивы.

Характеристики алюминиевых радиаторов

• рабочее — до 6 атм., но для усиленных конструкций — до 10 атм.;
• хорошо регулируются термовентилем;
• недостаток — подверженность электрохимической коррозии и газообразованию, что приводит к образованию воздушных пробок.

Характеристики биметаллических радиаторов

• рабочее — до 20 атм., для усиленных конструкций — до 35 атм.;
• неплохая коррозионностойкость;
• температура теплоносителя — свыше 1200 С.

Это важно! Собираясь приобретать новые радиаторы, не стесняйтесь обращаться в свою структуру ЖКХ, чтобы точно узнать значения рабочего и испытательного давлений в вашем доме. Раз в год оно подается, более высокое, чем рабочее, для выяснения слабых мест в системе. Оно может оказаться выше разрешенного для вашего нового радиатора

Оно может оказаться выше разрешенного для вашего нового радиатора.

ActionTeaser.ru — тизерная реклама

santehkrug.ru

Напор в трубах многоквартирных домов

Из содержания предыдущих разделов становится понятно, что величина набора в трубопроводах центрального отопления высотных домов зависит от этажа, на котором расположена квартира. Ситуация следующая: если жильцы первых двух этажей могут приблизительно ориентироваться по манометру, установленному в подвальном тепловом пункте, то реальное давление в остальных жилищах остается неизвестным, поскольку оно падает с каждым метром подъема воды.

Более того, знание величины напора в централизованной сети не несет практической пользы, поскольку хозяин не может на него повлиять. Хотя некоторые рассуждают так: если давление в магистрали упало, значит, тепла поступает меньше, что является ошибкой. Простой пример: перекройте в подвале кран обратной линии и вы увидите скачок стрелки манометра, но при этом движение воды остановится и подача тепловой энергии прекратится.

Теперь конкретно о цифрах. Диаметры сетей теплоснабжения и мощность подающих от котельной насосов рассчитывается так, чтобы обеспечить подъем нужного количества теплоносителя вплоть до последнего этажа. Это значит, что на входе в многоэтажный дом рабочее давление в системе отопления составит:

• в старых пятиэтажках, где по сей день встречаются чугунные радиаторы, — не более 7 Бар;
• в девятиэтажных зданиях советской постройки минимальный показатель составляет 5 Bar, а максимальный зависит от близости котельной с насосами, но не выше 10 Bar;
• в высотках – не более 15 Бар.

Представленная информация несет пользу только в плане выбора новых радиаторов и полимерных труб. Понятно, что в зданиях повышенной этажности не следует монтировать чугунные и стальные панельные батареи, рассчитанные максимум на 1 МПа, о чем подробно рассказывается в нашем руководстве по выбору и на видео от эксперта:

Из какого материала делается

В настоящий момент популярны чугунные, латунные и изделия из стали. К примеру, арматура из чугуна и стали устанавливается в системах трубопровода с чрезмерным расходом воды или пара. Клапаны из латуни очень часто встречаются в системах вентиляции

Их важное преимущество – небольшие размеры, благодаря этому компонент устанавливается даже в маленьких помещениях, с ограниченным расходом воды

Лучше всего применять стальной или чугунный регулировочный клапан. Популярны стальные изделия, которые аналогичные надежные, как и чугунные аналоги, но намного дешевле

Подбирая материал, берутся во внимание характеристики давления в системе и размеры самой арматуры

Стальной клапан

Снижение давления теплоносителя ниже нормы – следствие его утечки

Если значение величины, показываемое при отсутствии циркуляции, снизилось от 0,02 бара, причем давление газа в расширительном бачке нормальное, можно начинать искать утечки жидкости. Хорошо, если они визуально проявляются. Малозаметные мелкие утечки выявляют путем пневмоиспытаний системы. Закачав внутрь сжатый воздух, ожидают появления шипения (свиста) в местах разгерметизации. Обычно они наблюдаются в местах соединений трубопроводов с элементами арматуры и отопительными приборами.Хорошей профилактикой появлению утечек теплоносителя является опрессовка системы. Так именуются гидроиспытания повышенным давлением. Для заполнения системы водой используется ручной насос, позволяющий плавно поднимать его величину. Подняв ее до определенного уровня, делают паузу на полчаса, контролируя показания манометра. Спад первоначального значения – явный признак утечки, которую вновь ищут визуально или на слух, проводя пневмоиспытания.

Технология проведения опрессовки.

Технологии проведения ремонтов систем отопления постоянно развиваются. Относительно недавно в России получил распространение метод устранения утечек в трубопроводных системах, включая отопительные, основанный на добавлении внутрь системы (посредством насоса) жидкого герметика. Растворяясь в объеме теплоносителя, герметик в местах утечек реагирует с воздухом, образуя прочный уплотняющий слой, ликвидируя любые течи за 1-7 дней (срок определяется размерами дефектов). Соотношение герметик/теплоноситель для продукта германской марки BCG равно 1:100. Поэтому ремонт системы емкостью 100-200 л обеспечит всего 1-2 л герметика.

Во время ремонта в помещении или устройства в нем системы обогрева возникает вопрос о том, как выбрать электрический теплый пол, в каких случаях он.
