Устройство светодиодной лампочки на 220 В
Самостоятельный ремонт светодиодной лампочки возможен, только если вы представляете себе из каких деталей она состоит и как все это работает. Это позволит самому искать неисправности. Устройство LED лампочки не слишком сложное. Если смотреть снаружи, можно выделить три части:
- пластиковый или стеклянный светорассеиватель,
- металлический, пластиковый или керамический радиатор для отвода тепла,
- цоколь одного из стандартов.
Чтобы отремонтировать светодиодную лампочку своими руками, надо будет добраться до внутренностей — все проблемы сконцентрированы тут.
Из каких частей состоит светодиодная лампа
Если разобрать LED лампу, внутри обнаружим электрическую часть, где и будем искать повреждения. Это:
- Преобразователь/стабилизатор напряжения или драйвер. Находится наполовину в цоколе, наполовину в радиаторе теплоотвода.
- Плата со светодиодами.
Как видите, не слишком сложно, хотя вариаций море. Например, в некоторых моделях драйвер распаян на той же плате, где крепятся светодиоды. Это «эконом» решение и встречается обычно в дешевых лампочках. В других светодиод один. Это, наоборот, дорогие модели, так как один большой и мощный светодиод стоит значительно больше, чем куча маленьких с той же (или большей) мощностью свечения.
Частые поломки
Качественные led-лампы редко ломаются, про более дешёвые аналоги этого не скажешь. Поломки с ними случаются, чаще всего пробиваются светодиоды или выходит из строя драйвер.
Пробой светодиода
В led-лампах реализовано последовательное подключение светодиодов. Выход одного диода соединяется с входом другого – схема крайне простая. Но достаточно одному кристаллу сломаться, чтобы лампа перестала гореть.
Светодиоды не застрахованы от перегорания, поэтому, если лампа не горит, первым делом следует проверить именно их. Сделать это очень легко. Всё, что вам понадобится — мультиметр.

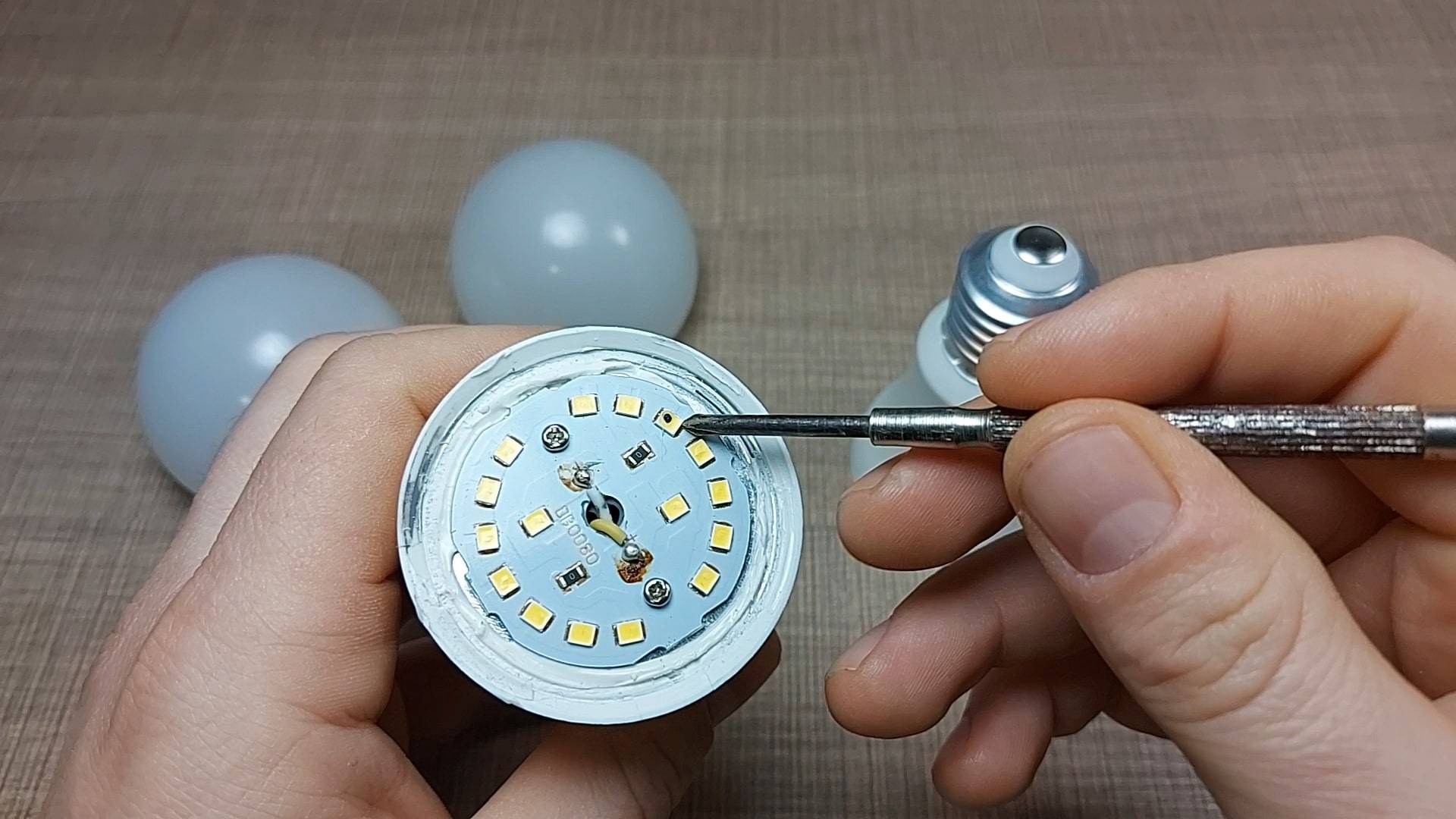

Как проверить светодиоды на пробой:
- Осмотрите кристаллы. У исправных равномерная светлая окраска, на пробитых светодиодах видны тёмные пятна.
- Выпаивайте повреждённые светодиоды. Учтите, что максимальная температура, которую кристаллы выносят без ущерба для своих свойств — +80°C. Используйте для выпаивания маломощный паяльник или утюг.
- На место выпаянных светодиодов припаяйте исправные аналоги, нанеся на площадку флюс.
Как проверить исправность лампы мультиметром:
Отремонтированная таким путём лампа будет работать, правда, светить она будет немного хуже. Такой вариант срабатывает, если на плате 10 кристаллов или более. Бывает, сгоревшие кристаллы удаётся заменить проволочными перемычками.

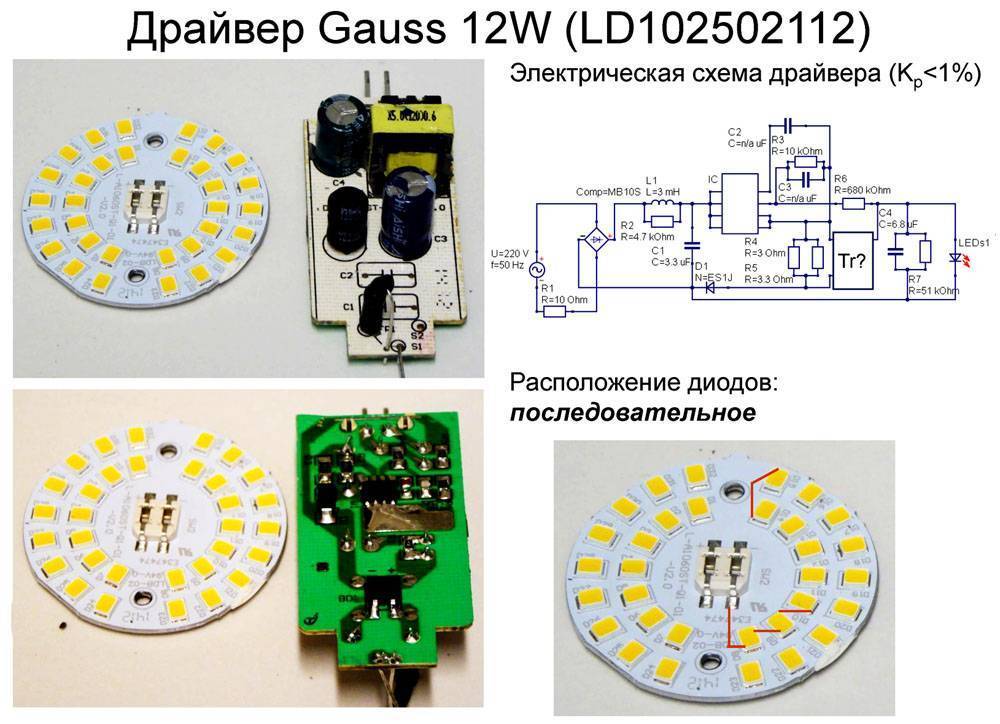

Повреждения в драйвере
Если с виду все светодиоды целые или неисправные уже поменяны, а лампа всё не горит, значит, пора переходить к осмотру драйвера. Большинство повреждений можно определить визуально — по изменению внешнего вида резисторов или конденсаторов.
При отсутствии видимых повреждений в драйвере проводят исследования с помощью тестера:
- Проверьте сначала все элементы, а затем места пайки, так как из-за перепадов температуры контакты ухудшаются или вовсе пропадают. В первом случае лампочка то горит, то гаснет, в последнем — не работает полностью.
- Чтобы определить повреждения в пайке, внимательно осмотрите её на свету. Места с трещинами тщательно прогрейте паяльником.
- В диодных мостах редко бывают поломки, поэтому их проверка проводится в последнюю очередь. Если обнаружите пробитый диод, выпаивайте его и проверяйте повторно. Если поломка подтвердилась, замените неисправный диод аналогичным, соблюдая полярность.
Видео-инструкция:
Основные элементы конструкции светодиодного прибора освещения
Корпус
Модели LED-осветителей, как правило, отличаются необычностью корпуса. Его внешний вид можно подобрать абсолютно под любое дизайнерское решение при оформлении интерьера квартиры или собственного дома. Функциональность изделия особого значения не имеет, так как оно представляет собой всего лишь емкость для основных деталей светильника.
Драйвер
Эта деталь выполняет функцию преобразователя питания. Драйвер может выдавать ток постоянного типа. Часто причиной выхода из строя светодиодного оборудования является именно этот элемент.
Светодиоды
Главный элемент оборудования — источник светового потока. После преобразования драйвером электрическая энергия передается на светодиоды, которые вырабатывают свет.
Функция этой детали — охлаждение светового источника.
Оптика (рефлекторы, линзы, призмы)
При помощи оптических компонентов (призмы, линз) излучаемый световой поток светодиодами преобразуется в приемлемый свет для органов зрения человека.
Это устройство самого обычного светодиодного оборудования. Но существуют и такие лампы на светодиодах, которыми можно управлять дистанционно. В комплект поставки такого осветителя обязательно прилагается дистанционный пульт управления.
Подготовка к ремонту
Для самостоятельного проведения быстрого и качественного ремонта любого электротехнического оборудования в бытовых условиях требуется предварительная подготовка.
Основные этапы предварительной подготовки к ремонту
- В первую очередь стоит выяснить источник неисправности (драйвер, светодиод или прочий элемент конструкции осветителя). Для этого нужно снять устройство с постоянного места размещения и разместить на рабочем столе.
- Далее нужно подготовить инструмент: комплект отверток, клещи (могут понадобиться для снятия корпуса, соединенного скрутками), мультиметр (для проверки контактов), изоляционная лента, пинцет (может пригодиться для работы с мельчайшими компонентами оборудования). Возможно, понадобится выполнять паяльные работы, поэтому паяльник тоже должен быть под рукой. Если же возникнет необходимость замены светодиодов, то для этого мероприятия можно воспользоваться дрелью с комплектом сверл разного диаметра.
После того как рабочее место подготовлено, все необходимые инструменты собраны, осветительный прибор снят, выявлены причины его поломки, можно приступать к ремонтным работам.
Радиаторы охлаждения
Большинство светодиодных осветительных приборов выпускается с радиаторами охлаждения. Наличие этого элемента – признак высокого качества устройства. В данных изделиях отводится специальное посадочное место, а радиатор используется для отвода тепла. Периодически нужно проводить замену термопасты. Если этого не делать, то со временем радиатор потеряет свою эффективность и плата или блок перегорит. Разберите устройство и убедитесь в том, что термопаста нанесена на обе плоскости посадочного места.
При необходимости самостоятельно тонким слоем нанесите специальную смазку на всю поверхность посадочного места. Чересчур большое количество термопасты сказывается на теплоотдаче так же негативно, как и ее отсутствие. Для увеличения тепловой отдачи можно прикрутить к радиатору дополнительную алюминиевую пластинку, при этом убедитесь, что она не перекрывает основной воздушный поток.
Качественный ремонт светодиодных источников света своими руками возможен при условии соблюдения правил безопасности и наличии конструктивной схемы электроприбора. В статье были подробно описаны основные причины и типы неисправностей, даны рекомендации по их поиску и устранению.
Частые причины неисправностей
К выходу из строя светодиодной лампы часто приводят некорректная эксплуатация и резкие перепады напряжения в центральной электросети. Сами диодные элементы в этом случае сохраняют работоспособность, а вот драйвер может испортиться.
Заводской брак – вполне возможный вариант неисправности. В основном ему подвержены изделия-«безымянки», однако, и у брендовой продукции это может случиться, хотя, такие случаи крайне редки и обычно выявляются на этапе покупки
Удары и вибрации не нанесут повреждения диодам, а вот на драйвере скажутся самым негативным образом. Может нарушиться целостность конструкции и точность прилегания к плате рабочих элементов
Если в самом светильнике не обеспечена качественная вентиляция, драйвер будет перегреваться. В итоге это плохо отразится на его функционировании и спровоцирует поломку.
Лампа начнет чувствительно мерцать и моргать, раздражая глаз, когда испортится токоограничивающий резистор, и совсем перестанет гореть, если выйдет из строя конденсатор.
Все эти моменты неприятны, но впадать в панику не стоит. Исправить неполадку без особых усилий получится дома своими руками.
Плохо подействует на Led-элемент и приведет к его выходу из строя неправильно организованная в доме или квартире электрическая система.
Плюс к тому она увеличит нагрузку на проводку и, возможно, создаст дополнительные проблемы в ближайшем будущем. Поэтому ее обустройство лучше доверить профессионалам.
Приобретая лампочку от известного бренда за низкую цену, стоит проявлять осторожность. Продукция может оказаться фальсифицированной и не отработает заявленного производителем срока
Починка потребует финансовых затрат, времени, да и вряд ли оправдает себя в таком случае
В процессе эксплуатации в лампе может произойти нарушение базовой кристаллической структуры полупроводниковых диодов.
Провоцирует эту неполадку реакция на повышение уровня плотности инжектированного тока со стороны материала, из которого изготовлен полупроводник.
Когда пропайка краев осуществлена некачественно, отвод тепла теряет необходимую интенсивность и ослабевает. Проводник перегревается, в системе происходит перегрузка и короткое замыкание выводит лампу из строя.
Все эти мелочи не фатальны и подлежат незатратному по времени и финансам ремонту.
Особенности ремонта led ламп
Основой ремонта считается грамотное диагностирование. Чаще всего достаточно осуществить припой контактов, в определенных случаях провоцируется необходимость замены ключевых узлов.
Ремонт светодиодного светильника
Если вы не знаете, как отремонтировать светодиодную лампу, вы можете изучить нашу статью, а также просмотреть рекомендованное видео, которое вы найдете ниже. Выполнение качественного ремонта, который гарантирует в дальнейшем исправность изделия и его длительную эксплуатацию, начинается с детальной подготовки;
- Демонтаж светильника;
- Изучение технической документации;
- Подготовка приборов (список перечислен выше);
- Приобретение мультиметра для проверки контактов;
- Проведение ремонтных работ в зависимости от проблемы;
- Замена драйвера или же блока питания при необходимости.
Ремонт светодиодных люстр
- Приспособление снимается с потолка или же стены;
- Корпус прибора снимается;
- Изучается схема электронная (чаще всего дефекты являются видимыми);
- Удаляется плафон и другие украшения декоративного формата;
- Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
- Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.
Ремонт светодиодной ленты
Если не горит вся лента, то нужно проверить подключение блока питания к розетке, проверить напряжение, осуществить процесс анализа целостности провода. Осуществляется проверка блока питания. В лентах именно блок питания страдает чаще всего, и чаще всего его нужно будет просто заменить. Если лента горит частично, то проблема с дорожками. Часть сегментов могла выйти из строя. Их можно заменить, для этого потребуется паяльник и припой.
При мерцании ленты – полной или же частичной, нужно осуществить проверку блока питания, а также осуществить процесс изучения ленты на предмет чрезмерного изгиба. При проблеме с блоком осуществляется его ремонт или же замена, если поврежден определенный сегмент, проводится процесс замены диодов. Если же часть сегментов потухла, но диоды целые, это может отражать проблему с резистором. Нужно осуществить проверку цепи последовательно, чтобы найти участок повреждения и осуществить замену.
Ремонт светодиодных фонарей и прожекторов своими руками
Проведение ремонта является стандартной процедурой. Осуществляется визуальный осмотр, снимается корпус, проверяются все элементы поэтапно. В случае необходимости контакты очищаются и припаиваются, в случае серьезной поломки осуществляется замена резисторов, диодов, драйвера, блока питания и пр.
Техника безопасности при ремонте светодиодных ламп на 220 в
Учитывая, что необходимо произвести ремонт прибора, который работает от сети, то обязательно нужно соблюдать и технику безопасности. Рассматриваемые нами лампы обладают бестрансформаторным питанием, все имеющиеся в устройстве элементы во время работы находятся под напряжением, которое может нести угрозу жизни
Исходя их этого важно соблюдать следующие предосторожности:
- В процессе перепайки и при необходимости провести любые измерения обязательно нужно следить, чтобы лампа была отключена;
- При наличии разрядных резисторов, которыми зашунтированы конденсаторы все равно необходимо по завершению ремонта вручную проводить разрядку конденсаторов. Сделать это можно, если закоротить выводы конденсатора, используя любой металлический инструмент, который оснащен диэлектрической ручкой;
- По завершению ремонта если производится первое включение лампы, берегите глаза. В ряде случаев некоторые элементы в лампе могут взорваться, поэтому лучше предусмотрительно отстраняться или отворачиваться;
- Внимательно следите за паяльником и не забывайте его выключать при перерывах. Не нужно класть включенный паяльник на предметы, которые могут вызвать воспламенение.
Зная все особенности светодиодных лампочек можно сделать выводы о принципах их работы и соответственно, при необходимости осуществить правильный ремонт
Важно все ремонтные процедуры совершать с соблюдением правил безопасности
Рекомендуем также просмотреть видео по данной теме:
Причины поломки
Пытаясь достичь отменных световых характеристик, ряд производителей светодиодных ламп относится благосклонно к превышению тока через кристалл. Это приводит к тому, что кристалл получает преждевременное старение и выходит из строя. Такая ситуация наблюдается во множестве светодиодных ламп кустарного китайского производства.
Другая причина поломки светодиодной лампы – некачественное крепление кристалла на подложку. Это ухудшает отвод тепла, выделяемого светодиодом.
Бывает и так, что на один светодиод подается большое количество тока. Это приводит к увеличению яркости, но результат от этого кратковременный, и светодиод становится непригодным для дальнейшего использования.
В основе поломки светодиодной лампы может лежать неправильная организация системы охлаждения кристалла, а также ошибки при ее расчете. В этом случае кристалл перегревается.
Реже встречаемая проблема – неудовлетворительное качество люминофора. Однако световой поток будет снижаться на протяжении нескольких лет, а не в одночасье.
Замена светодиодов
При замене светодиодов нужно соблюдать полярность Если причиной выхода лампы из строя является сгоревший диод, проводится его замена на исправную деталь. Эту процедуру следует выполнять в такой последовательности:
- Включить паяльник, предварительно уложив его на негорючую подставку.
- Пометить, где находится плюсовой и минусовой провод. Отсоединить планку с кристаллами от корпуса. Делается это с помощью паяльника путем расплавления контактов.
- Зажать плату в держателе. Захватить неисправный кристалл пинцетом или хирургическим зажимом.
- Поднести паяльник к контактам на обратной стороне детали. Одновременно тянуть диод в сторону от основания.
- Отделить сгоревшую деталь. Аналогичным образом выпаять рабочий кристалл с платы донора.
- Зачистить окалину с того места на радиаторе, где находился сгоревший диод.
- Подготовить исправную деталь к установке. Для этого его контакты подгоняются по ширине к отверстиям на плате, после чего обрабатываются канифолью и оловом.
- Вставить новый элемент контактами в отверстия. Необходимо действовать внимательно, соблюдая полярность.
- Поднести паяльник с каплей припоя к каждому проводу и зафиксировать их на основании.
- Обработать место пайки лаком для защиты от коррозии.
- Восстановить слой теплопроводной пасты. Установить плату на радиатор.
- Припаять провода к контактам.
- Проверить работоспособность изделия путем его присоединения к переноске или настольной лампы с выключателем. Если возникли проблемы, выполнить доработку путем замены диодов или деталей драйвера.
- Приклеить колпак к основанию. Для этого лучше использовать силиконовый клей. Пользоваться отремонтированным изделием можно через пару часов.
Основные поломки и их диагностика
ЛЕД-лампа состоит из двух основных составляющих:
- Набора светодиодов, которые для напряжения 220 вольт включаются последовательно или последовательно-параллельно (в цепочки).
- Стабилизатор тока – драйвер (в недорогих светильниках и светодиодных лентах – токоограничивающий резистор).
Перед ремонтом место неисправности желательно локализовать. Часто это можно сделать по внешним признакам.
| Неисправность | Возможная причина |
|---|---|
| Не горит часть светодиодов | Можно делать вывод, что светоизлучающие диоды соединены в несколько параллельных цепочек и один элемент в цепочке сгорел. В этом случае драйвер, скорее всего, исправен. |
| Светодиоды моргают при включении | Можно с уверенностью подозревать, что стабилизатор тока не работает. Также есть основания сомневаться в исправности драйвера, если лампа горит не в полную яркость, а все светодиоды включаются |
| При подаче напряжения лампа просто не горит. | Причина может быть как в стабилизаторе, так и в светоизлучающих элементах (или просто провод внутри отвалился). Перед тем, как отремонтировать лампу, проверять в этом случае придется все. |
Ремонт
Какой бы ни была причина поломки, отремонтировать светодиодную лампу можно. Но чтобы выяснить причину поломки необходимо добраться до ее начинки. Разборка светодиодной лампы начинается со снятия рассеивателя. Он либо посажен на корпус с помощью герметика, либо держится на защелке. Если рассеиватель вращается отдельно от корпуса, то его легко снять путём надавливания. Если он приклеен, то вскрывается корпус с помощью тонкой отвертки.
Замена светодиодов
Разобравшись с колбой, переходим к внимательному рассмотрению печатной платы. В идеале (в фирменных образцах) на ней расположены только SMD светодиоды. Хуже, если рядом с ними есть другие планарные элементы, а с обратной стороны запаяны конденсаторы. В таком исполнении плата быстро перегревается и одна из деталей выходит из строя.
проверить мультиметром
Существует и другой способ ремонта. Если на плате много мелких светодиодов (около 60 штук), то отсутствие одного сильно не повлияет на работу оставшихся. Поэтому вместо перегоревшего элемента можно запаять перемычку в виде тонкого проводка.
Ремонт драйвера
Если при тестировании все светодиоды оказались рабочими, то придётся искать неисправность в драйвере. В дорогих и некоторых бюджетных вариантах драйвер выполнен в виде отдельной платы и находится в цокольной части. Как правило, ремонт led драйвера начинается со снятия платы со светодиодами либо с разборки металлического цоколя лампы.
Конденсаторы в неудовлетворительном состоянии лучше заменить на такие же новые. Если в схеме присутствует специализированная микросхема (интегральный драйвер), то нужно скачать её описание (даташит). Затем замерить напряжение на её выходе и сделать вывод о работоспособности.
В дешёвых лампочках, собранных по так называемому китайскому стандарту, все детали источника напряжения размещены на одной плате со светодиодами. Принципиальная схема такого псевдодрайвера очень проста, а его ремонт сводится к замене одного из конденсаторов.
Неисправный электролитический конденсатор визуально сверху вздут. Починить эту неисправность можно только заменой компонента. Рекомендуется использовать конденсатор ёмкостью не меньше чем 4,7 мкФ и напряжением 400В с максимальной рабочей температурой 105°C. Компонент с большей ёмкостью не поместится. Неисправность неполярного конденсатора может быть наглядно не видна. Поэтому определять её лучше экспериментально. Для этого мультиметром измеряют переменное напряжение на входе диодного моста и постоянное напряжение – на выходе.
Гораздо реже в недорогой светодиодной лампочки выходит из строя диодный мост и токоограничивающий резистор. Их пригодность легко проверяется без выпаивания. Номинал резистора должен соответствовать маркировке на его корпусе, а выводы диодного моста не должны звониться накоротко.

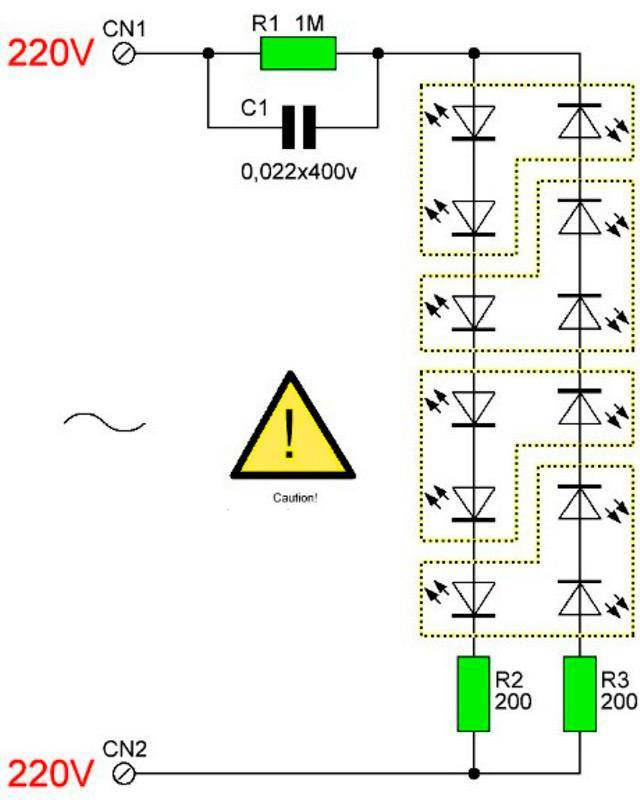

Схемы LED лампочек
Светодиоды питаются от низкого напряжения — порядка 3 В, потребляют очень мало тока — от 20 до 50 мкА, подключать их к сети 220 В можно только через преобразователь. Его можно увидеть в нижней части лампы. Схема светодиодной лампочки на 220 В тоже несложная, зато по ней легко определить возможные проблемы.

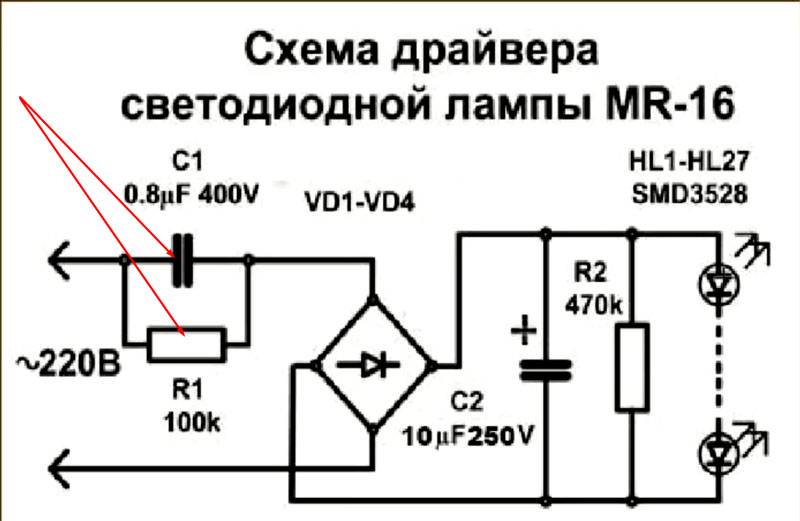

Схема светодиодной лампы на 220 V
На рисунке выше представлена схема с диодным мостом. Он преобразует и стабилизирует напряжение. Это один из самых распространенных вариантов, так как такие лампы стоят не очень дорого. Как видите, в данном варианте диоды подключены параллельно, но это редкий вариант. Чаще они подключаются последовательно — один за другим.
С микросхемой
Есть и другие светодиодные лампочки. В них присутствует микросхема. Такие лампы более дорогие, но обычно и более долговечные, так как параметрами работы управляет микроконтроллер, который выдает более стабильное питание. А некачественное питание равно быстрому снижению яркости свечения. Резкие скачки напряжения вообще приводят к пробою светодиода. Так как подключены они последовательно — один за другим — выход из строя одного светодиода означает поломку всей лампы. Она просто не зажигается. Хотя не работает, скажем, один светодиод из 80.
Предварительная диагностика устройства
LED-модуль обычно не горит из-за обрывов в общей проводке, неисправностей в системе выключателя, при отсутствии контакта в патроне или возникновении неполадок в самой лампе.
Чтобы разобраться в вопросе, нужно провести предварительную диагностику и понять, где располагается проблема.
Когда при активации включателя лампа не загорается, нужно выкрутить ее из патрона и вкрутить другую, причем, не обязательно диодную.
Если ситуация изменилась и свет появился, значит неисправна сама лампа. Отсутствие поступления освещения означает, что неполадки заключаются в проводке.
На следующем этапе понадобится с помощью мультиметра выяснить, имеется ли напряжение в электрической цепи.
Для этого достаточно прислонить прибор к патронной части при активированном выключателе и посмотреть на показатели. Они должны быть на уровне 220 В. Если цифры иные, значит зона неисправности обнаружена.
Когда наличие корректного напряжения подтверждено, а лампа все равно не горит, следует проверить, имеется ли контакт между цоколем и усиками патрона. Если в этой области происходят нарушения, возникает дуга и на усиковых элементах образуется нагар.
При интенсивной эксплуатации, постоянном перегреве или недостаточной изначальной толщине центральные и боковые контакты в патроне могут прийти в негодность и стать причиной регулярного перегорания светодиодных ламп
Чтобы его удалить, необходимо отключить напряжение, счистить некорректные образования, а сами усики аккуратно подогнуть. После всех этих мероприятий можно вкрутить в патрон рабочую лампу и проверить результат.
При отсутствии напряжения на контактах патрона, его обязательно нужно снять и проверить, есть ли фаза на самой проводке. Если при активированном выключателе она присутствует, патрон подлежит замене.
Когда же ее нет, стоит обратить пристальное внимание на выключатель и поискать проблему в нем. Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе. Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе
Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе.
Определение причины неисправности
Существует несколько причин неисправности led-лампы, поэтому, прежде чем приступать к ремонту, необходимо определить, почему она мерцает или вовсе не горит.
Первое, что нужно сделать, если не горит светодиодная лампа — выкрутить её из патрона и вкрутить на её место другую (необязательно led). И, если она загорится, значит, причина неисправности в самой лампе.
Поиск неисправных светодиодов
Убедиться в исправности/неисправности светодиодов можно с помощью мультиметра. Переключите его в режим прозвонки и последовательно проверьте все светодиоды. Для этого прикладывайте щупы к контактам каждого кристалла.
Для поиска пробитых светодиодов также можно использовать батарейку на 3-4 В с припаянными контактами Соблюдая полярность, прикладывайте провода к диодам. Исправные кристаллы будут гореть, а пробитые нет.
Светодиодная лампа начала мигать как стробоскоп
Если лампа не потухла окончательно, а мерцает, её также можно отремонтировать.
Причины мерцания led-ламп:
- Слабый конденсатор или его отсутствие. Проблему можно решить, поставив более мощный элемент. Если напряжение конденсатора составляет 100 В, а диодов — 180 В, первое значение следует повысить в 1,5-2 раза.Второй вариант решения проблемы — параллельное подключение второго конденсатора (с целью увеличения суммарной ёмкости и мощности).
- Перегрев драйвера. Причина — некачественная вентиляция. Лампа из-за перегрева начинает мерцать и мигать, а когда выйдет из строя токоограничивающий резистор, и вовсе потухнет.
Если светодиоды целые
Если все светодиоды исправны, а лампа не горит, скорее всего, повреждения связаны повреждением элементов драйвера — резисторов, микросхем, диодного моста и т. д.
В этом случае, рядовому пользователю проще купить новую лампу, так как ремонт старой потребует определённых знаний, умений и навыков. Но, прежде чем выбрасывать лампу, вскройте плату со светодиодами и загляните внутрь.
Чтобы разобрать лампу, снимите силикон, выкрутите винты и отпаяйте провода «+/-». Сборка может быть на подпружиненных контактах или на припаянной перемычке. Именно она часто перегорает из-за плохого контакта.
Рекомендации по ремонту
Ремонтные работы требуют подготовки. Если светодиодный светильник не работает, сначала необходимо провести его демонтаж. При проблемах с работой настольного устройства, его нужно отключить от сети. Также следует помнить, что рабочий инструмент должен иметь надежную изоляцию.
Восстановление LED-лампы
Сначала необходимо снять крышку рассеивателя и осмотреть полупроводниковые элементы. Если имеется черная точка, значит, светодиод сгорел, и требуется замена. Если есть LED-лента, то элемент можно выпаять из нее. Однако светодиоды можно приобрести и в торговых сетях. Они могут отличаться размерами, но их характеристики практически одинаковы.
Вам это будет интересно Как проверить микросхему на работоспособность мультиметром не выпаивая
Сгоревший полупроводник нужно выпаять, а затем зачистить контакты и нанести на них специальную пасту, что позволит быстрее припаять новую деталь. На каждом светодиоде есть сточенный уголок, отмечающий минусовую клемму
Важно помнить, что при нарушении полярности устройство работать не будет. На финальном этапе полупроводниковую деталь нужно прогреть феном и слегка поджать пинцетом
После выполнения этих действий остается проверить работоспособность лампочки.
Разборка светодиодной лампочки с герметиком
Далеко не все изделия легко и просто разобрать, не повреждая составных частей. Попробуйте повернуть верхнюю часть корпуса. Если ничего не получается, придется воспользоваться растворителем. Наберите некоторое количество растворителя в шприц и через иголку выдавите вдоль шва. Подождите около 5 – 10 минут, затем повторите операцию.
Проделайте действия не менее трех раз, затем начните поворачивать верхнюю часть корпуса в разные стороны, чтобы раскачать ее. Когда колба будет снята, очистите внутренние стенки, удалив герметик и обезжирив поверхности. Если устройство будет эксплуатироваться в помещении с невысоким уровнем влажности, герметик не накладывается.
Устройство диодной осветительной продукции
Основой любого светодиодного светильника и такой же лампочки являются диоды, которые при прохождении через них тока начинают светиться. Поэтому, чтобы совершить самостоятельный ремонт светильников такого плана, необходимо знать, как же он работает.
Строение светодиодного светильника
Чтобы понимать, каким образом должен осуществляться своими руками ремонт светодиодных осветительных приборов, необходимо разобраться в их конструкции. Такие приборы состоят из следующих компонентов:
- корпус. Обычно светильники светодиодного типа имеют уникальный корпус, внешний вид которого подбирается в зависимости от стиля и необходимого дизайна. С точки зрения функциональности прибора он не имеет никакого значения. Это лишь емкость для «начинки»;
- драйвер. Это устройство играет роль преобразователя питания. Он способен выдавать постоянный ток. Очень часто причина неисправности прибора кроется в выходе из строя именно драйвера;
- светодиоды – главный источник света. Они вырабатывают свет при преобразовании электроэнергии, переданной через драйвер;
- радиаторы. Он используется для охлаждения нагревающихся источников света;
- оптические элементы (линзы и рефлекторы). С помощью происходит преобразование излучаемого светодиодами света в приемлемый для человека световой поток.
Это самое простое устройство светодиодного светильника. Но сегодня в продаже имеются лампы, работой которых можно управлять с помощью пульта дистанционного управления.
