Как починить шуруповерт Макита: пошаговая инструкция для чайников

Шуруповерт «Макита»

Описание, общая информация

Компания «Макита» производит различные электроинструменты, среди которых есть и шуруповерты. Свою историю компания начала с начала XX века, и по сей день она продолжает радовать потребителей своими товарами высокого качества. Давайте рассмотрим общие черты и характеристики моделей этой фирмы.

Шуруповерты «Макита» отличаются большой мощностью. Усредненный показатель частоты хода для различных моделей составляет около 2300 об/мин, что является неплохим показателем, по сравнению с остальными марками. Вес большинства моделей инструментов лежит в пределах 1,5 кг. Его маленькая масса говорит о том, что таким инструментом будет комфортно работать. Производитель позаботился и об удобстве работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Отдельно стоит выделить вид рукоятки для удержания на весу этих инструментов. Как правило, они изготавливаются обрезиненными, и поэтому их удобно держать в кисти, соответственно, рабочий процесс проходит намного легче.

Недостатком этих шуруповертов является сильная вибрация ручки при работе, а также их недолговечные аккумуляторы

Кроме того, цена на продукцию этой фирмы является довольно высокой, что немаловажно для отечественного потребителя

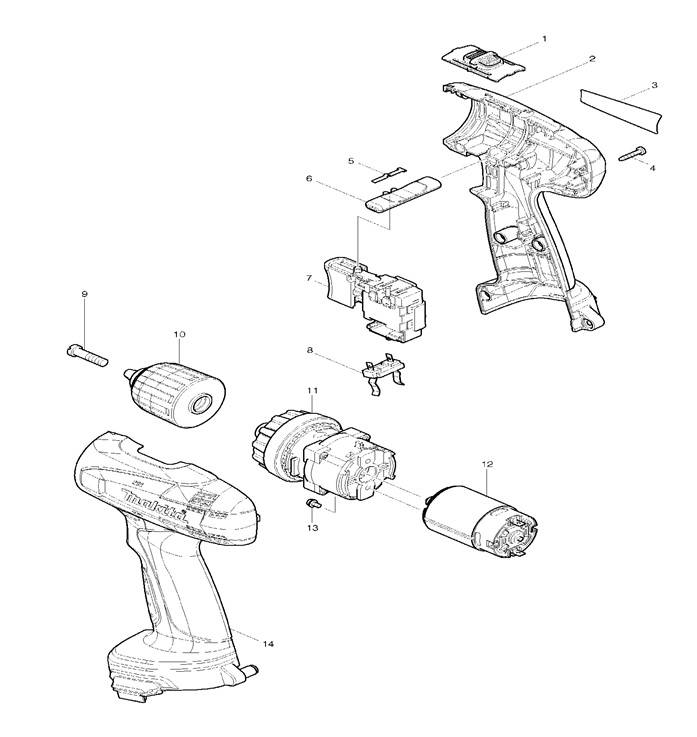

Рассмотрим устройство шуруповерта на конкретной модели 6271D. Схему этой модели представляем на рисунке ниже.

Схема 1

На схеме представлены:

1. Рычаг переключения
2. Узел корпуса
3. Фирменная табличка
4. Винт
5. Пружина
6. Рычаг переключения реверса
7. Кнопка пуска
8. Контактная клемма
9. Винт
10. Быстрозажимной патрон
11. Редуктор в сборе
12. Электродвигатель
13. Винт
14. Узел корпуса
15. Зарядный узел
16. Аккумулятор

Современный шуруповерт является высокотехнологичным устройством. Важные элементы конструкции:

• Съемный аккумулятор
• Обрезиненная рукоятка ручки
• Мощный электродвигатель
• Металлический планетарный редуктор
• Кнопка плавного пуска
• Кнопка переключения реверса
• Регулятор крутящего момента

Это основные составляющие конструкции шуруповерта, которые входят в базовую комплектацию любой модели шуруповерта.

Разборка шуруповерта «Макита»

Для разборки шуруповерта вам потребуется крестовая отвертка и немного личного времени. Чтобы разобрать шуруповерт полностью, вам необходимо:

• открутить винты крепления корпуса;
• снять составной механизм кнопки пуска;
• снять электродвигатель вместе с редуктором;
• отсоединить редуктор от двигателя, раскрутив скрепляющие их болты.

Для разборки аккумулятора шуруповерта вам необходимо раскрутить болты, соединяющие корпус, или разделить соединения корпуса на клеевой основе при помощи паяльника. Внутри аккумулятора находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. В случае ремонта аккумулятора требуется их замена на новые.

Патрон меняется с помощью отвертки и шестигранного ключа. Сначала отверткой вы раскручиваете крепежный винт в патроне, вращая ее по часовой стрелке. Затем вставляется шестигранник, включается кнопка реверса, зажимается, и потом патрон легко поддается.

Установка сверла в дрель

Способ установки сверла в дрель будет зависеть от вида патрона, который имеется на инструменте.

Рассмотрим, как поменять сверло в шуруповёрте и дрели:

1. Отключите инструмент от источника питания.
2. Выберите подходящее для запланированных работ сверло. Очистите сверло, особенно его хвостовую часть от грязи и налипаний.
3. Разведите кулачки патрона вручную, если патрон быстрозажимной, либо при помощи ключа, если патрон зубчатого типа.
4. Направьте сверло в патрон хвостовой частью до упора.
5. Далее зафиксируйте сверло в патроне в зависимости от типа зажимного механизма патрона.
6. Проверьте надежность фиксации сверла и отсутствие значительного люфта.

Если вы не знаете, как поменять сверло в дрели, то следуйте следующим инструкциям. Отключите дрель от сети. Затем разожмите кулачки патрона, что ослабит фиксацию сверла. Если вы только что закончили работу с инструментом, будьте осторожны, сверло может быть горячим. Производите разжим патрона в зависимости от типа фиксации – вручную либо ключом. Вытащите сверло и замените его новым. Чтобы правильно зафиксировать сверло, следуйте инструкциям, приведенным выше.

https://youtube.com/watch?v=yY4NVEJci14

Ремонт шуруповерта «Макита»

Ремонт кнопки шуруповерта «Макита»

Кнопка включения-выключения инструмента является сложным электронным механизмом. Она состоит из нескольких составляющих ее элементов:

• кнопки пуска;
• кнопки реверса;
• кнопки переключения скорости оборотов;
• кнопки плавного пуска двигателя.

При ремонте кнопки сначала необходимо ее разобрать, раскрутив винты крепления корпуса и отсоединив аккумулятор. После этого вы должны проверить соединения и контакты на наличие загрязнений, прочистить их. В случае если зачистка контактов не помогла устранить проблему, кнопку следует заменить в сборе.

Ремонт зарядного устройства шуруповерта «Макита»

При ремонте зарядного устройства необходимо раскрутить винты, скрепляющие крышки корпуса. Внутри находится печатная плата с контактами. Сначала необходимо проверить трансформатор тестером. Для этого надо замерить напряжение на выходе. Потом следует прозвонить кабель, чтобы исключить его перелом. Затем проверяются первичная и вторичная обмотки трансформатора и предохранитель. Собирать его нужно в обратной последовательности.

Ремонт аккумулятора шуруповерта «Макита»

При ремонте аккумулятора крестовой отверткой раскручиваем винты крепления корпуса. Внутри корпуса находится несколько банок. С помощью визуального осмотра необходимо осмотреть их и выявить нарушения геометрии, такие как вздутие, например. Тестируем банки с помощью мультиметра на наличие остаточного заряда. При его отсутствии банка заменяется на новую.

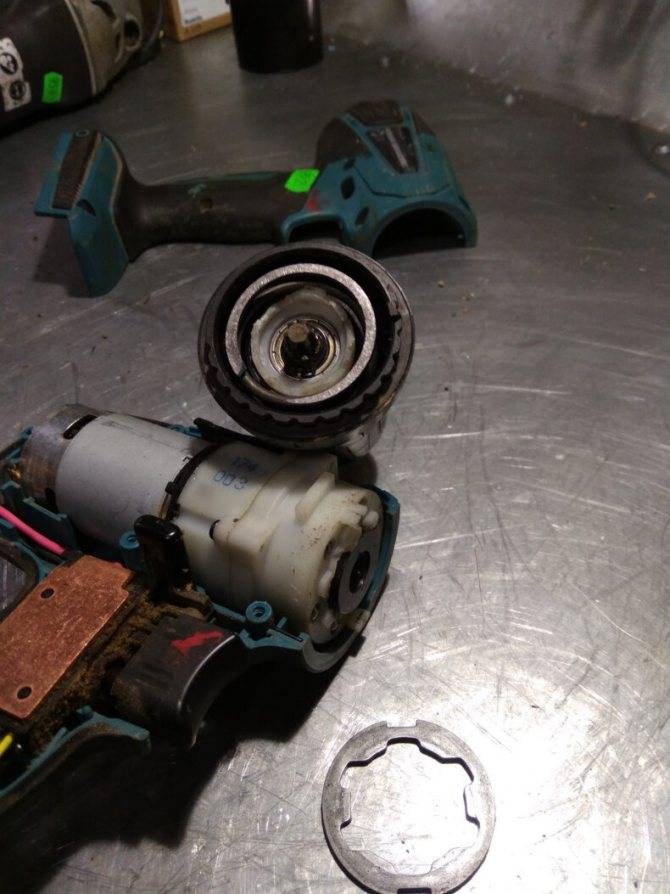

Ремонт редуктора шуруповерта «Макита» (схема)

Для съема редуктора вам необходимо разобрать корпус, открутив крестовой отверткой винты. Вынимаем кнопку пуска, кнопку переключения реверса, отсоединяем болты крепления двигателя к редуктору. Затем нужно вынуть содержимое редуктора (различные шестерни), шайбу переключателя скоростей

При осмотре пустого редуктора отдельное внимание стоит уделить зубьям, расположенным по окружности корпуса редуктора. В случае их истертости, редуктор не сможет выполнять свою функцию: некорректно будет работать переключатель скоростей. Для восстановления зубьев необходимо использовать болты небольшого размера, вставив их на место оригинальных пластиковых

Собирать редуктор надо в обратной последовательности. Схема редуктора представлена на рисунке ниже. На нем представлена общая схема редуктора

Для восстановления зубьев необходимо использовать болты небольшого размера, вставив их на место оригинальных пластиковых. Собирать редуктор надо в обратной последовательности. Схема редуктора представлена на рисунке ниже. На нем представлена общая схема редуктора.

Методика ремонта шуруповерта

Большая часть шуруповертов популярных брендов собирается по модульной технологии, из готовых узлов, поэтому ремонт в большинстве случаев выполняется по следующей схеме:

К сведению! По такой же точно методике выполняются ремонтные работы в сервисной службе, только стоит вдвое дороже.

В некоторых отечественных моделях можно выполнить более глубокий ремонт планетарного редуктора, например, у шуруповерта Калибр, как на видео:

Но в большинстве случаев владельцы предпочитают проводить крупноузловой ремонт инструмента.

Идея поузлового ремонта привела к тому, что выполнить обслуживание или заменить расходные материалы в шуруповерте становится настоящей проблемой. Известно, что щетки двигателя имеют определенный ресурс, по исчерпанию которого их нужно менять. Например, если вы попытаетесь выполнить замену щеток и ремонт шуруповерта Makita, то будьте готовы к тому, что проще будет купить и поставить новый двигатель, чем найти и заменить старые.

Особенности ремонта шуруповерта Bosch

Все электроинструменты компании Bosch известны своей надежностью. Все наиболее важные детали — двигатель, редуктор, патрон изготавливаются с большим запасом прочности, так что ремонт шуруповерта Bosch — это обычно следствие неправильного обращения или результат форс-мажорных обстоятельств. Тем не менее у каждой модели шуруповертов Bosch есть свои слабые места. Например, у модели GSR 14.4 слабым местом является крепление патрона на валу редуктора, при попытке вытащить сверло из отверстия патрон может слететь с вала.

В этом случае ремонт шуруповерта Bosch выполняется по следующей схеме.

Первоначально нужно разобрать корпус шуруповерта и вытащить моноблок «двигатель-редуктор».

Для того чтобы в ходе диагностики получить доступ к внутреннему устройству редуктора, нужно снять крепеж и слегка провернуть корпус редуктора относительно двигателя.

Далее снимаются четыре стальных пружинных фиксатора. После снятия редуктора становится видна причина ремонта. Это изношенная кольцевая канавка на валу двигателя, в которую вставляется пружинное стопорное кольцо. Весь ремонт шуруповерта Bosch сводится к тому, чтобы углубить канавку фрезой и собрать инструмент в обратном порядке, как на видео:

Совет! При установке редуктора на вал двигателя установите лимб трещотки на единичку. Промежуточное кольцо муфты опустится в обойме минимум на 4 мм, соответственно, усилие, необходимое для того, чтобы прижать корпус редуктора к двигателю, уменьшится наполовину.

Ремонт самой нагруженной детали шуруповерта

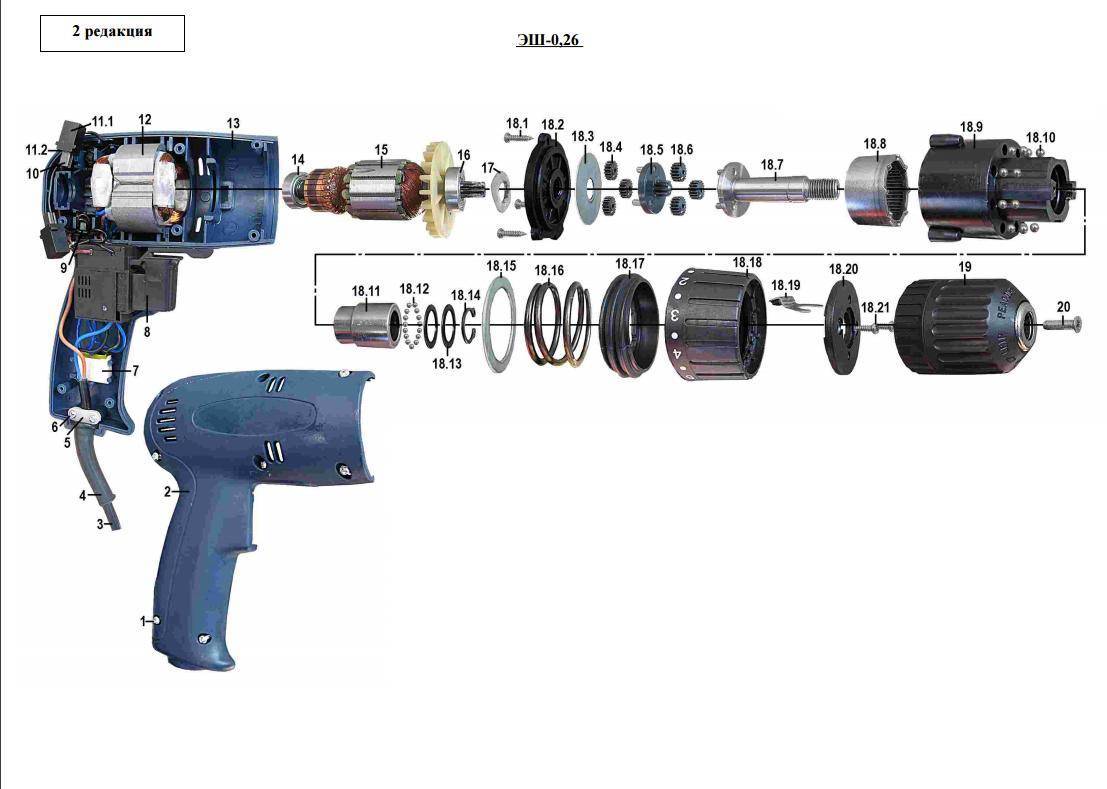

Неплохой в принципе сетевой шуруповерт компании Интерскол обладает недостатком, характерным для большинства сетевых электроинструментов. Прежде всего, это короткий шнур электроинструмента. Если вам приходится делать ремонт на крыше, то одновременно нужно тянуть переноску и следить, чтобы в процессе ремонта не зацепить его за другие инструменты.

После нескольких лет эксплуатации для большинства сетевых шуруповертов требуется ревизия шнура. В определенный момент потребуется ремонт шуруповерта Интерскол, так как инструмент стал включаться только в одном каком-то положении. Это типичный признак разрыва контакта на кнопке включения. Перед тем как прозванивать цепь, нужно снять крепление корпуса и удалить крышку.

Кнопка представляет собой коробку с гашеткой и четырьмя винтовыми контактами, два из которых идут к регулятору оборотов, остальные используются для подключения сетевого питания. Если попытаться прозвонить шнур тестером, то один из контактов покажет разрыв. Разбирать саму кнопку не следует, это достаточно надежный узел, очень редко выходит из строя, поэтому любые попытки посмотреть, что внутри, обычно заканчиваются поломкой. Разборка кнопки нужна, только если гашетка не удерживается фиксатором, или сломана возвратная пружина.

Для ремонта шуруповерта достаточно раскрепить винтовые фиксаторы контактов сетевого шнура, обрезать 3-4 см, зачистить и опрессовать концы в латунные обоймы, установить их в контактные гнезда коробки и зафиксировать винтиками. Можно не отремонтировать шнур, а просто заменить его подходящим по длине и сечению более удобным сетевым кабелем в мягкой резиновой оболочке.

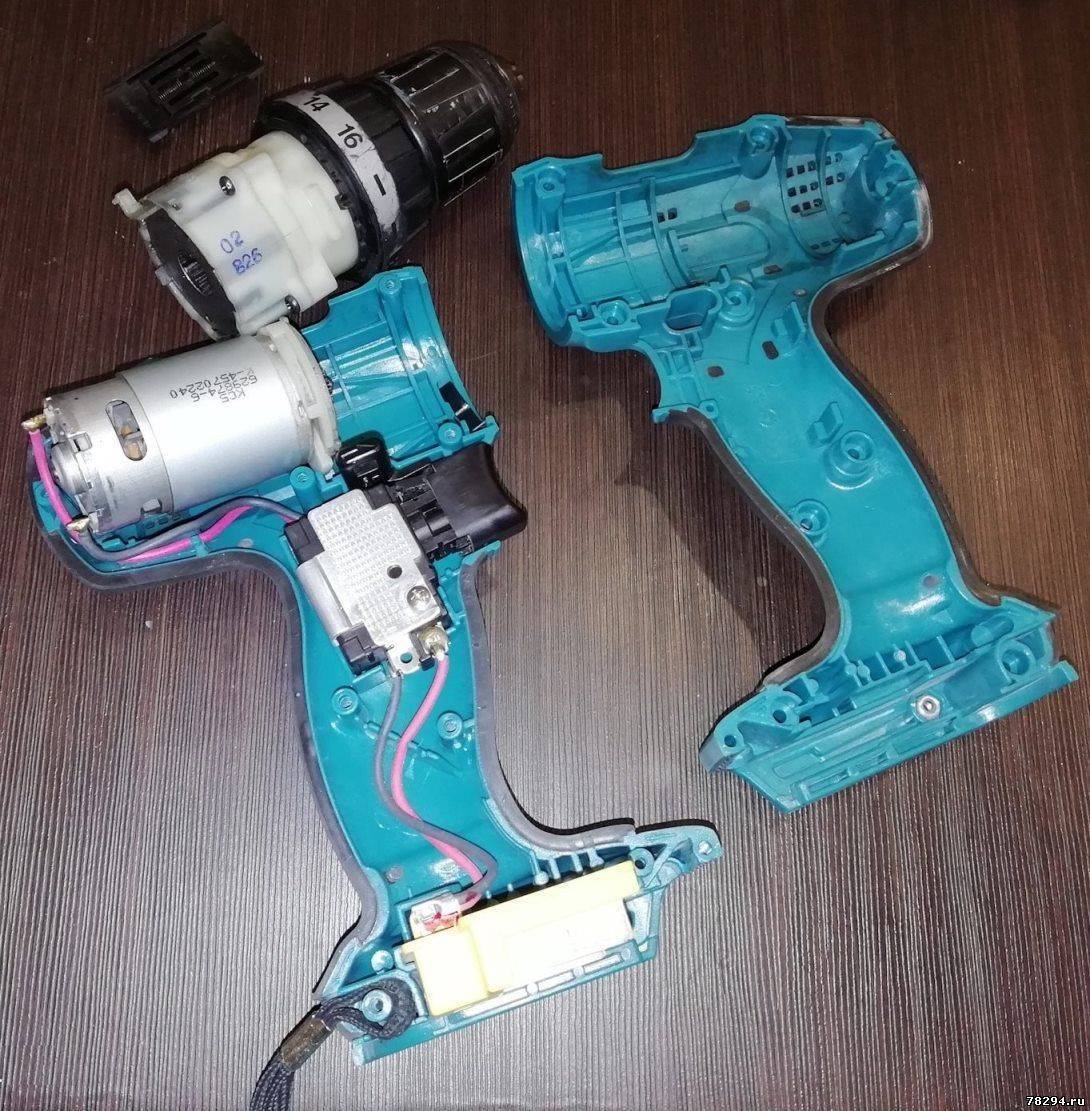

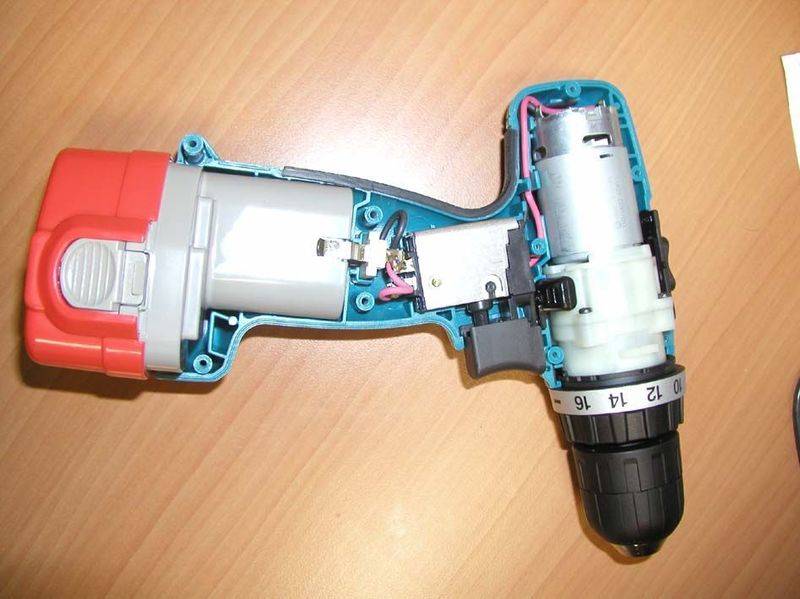

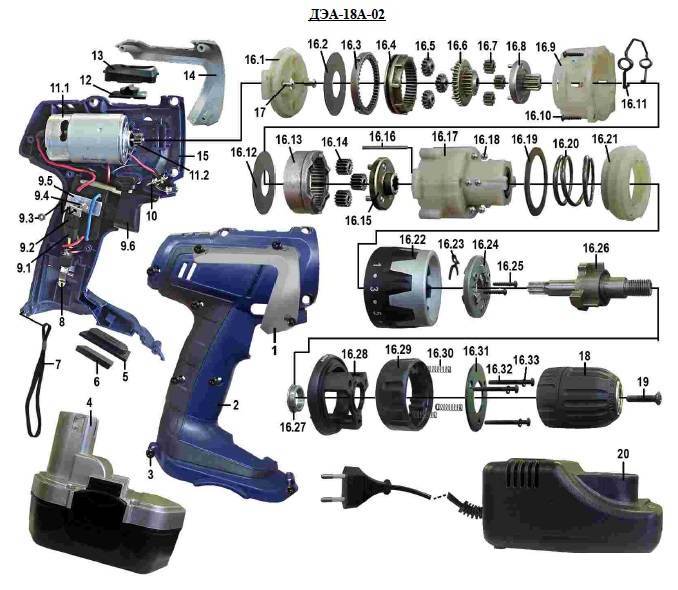

Разборка шуруповёрта

Чаще всего, чтобы найти неисправность и отремонтировать устройство, потребуется его разобрать. Так как все устройства внешне похожи, напоминая собой форму пистолета, их разборку можно представить в виде рекомендаций, данных по ремонту шуруповёрта Интерскол:

1. В первую очередь отсоединяется блок аккумуляторной батареи. Для этого потребуется надавить на защёлку и отстегнуть модуль.
2. По периметру устройства выкручиваются все винты с использованием крестовой отвёртки.
3. После откручивания шурупов две половинки корпуса разъединяются, при этом придерживаются детали конструкции, установленные в пазы.
4. Аккуратно отсоединяются переключатель скоростей, кнопка пуск и механизм реверса.
5. Из снятой половины извлекается редуктор. Чтобы его снять, понадобится провернуть редуктор в посадочном месте.

Сборка происходит в обратном порядке. При этом необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.

Чтобы провести смазку механических частей или восстановить редуктор, часто последний приходится разбирать. Для этого вначале снимается защитная пластина, после чего по кругу выкручиваются шурупы, и снимается верхняя крышка. В качестве смазки используют вязкие материалы, например, Литол

Важно отметить, что серьёзный ремонт редуктора шуруповёрта своими руками провести практически невозможно, так как отдельно шестерёнки производителями не выпускаются. Поэтому при его повреждении придётся совершить замену всего блока. Следующим элементом, который приходится разбирать, является патрон

Он представляет собой быстрозажимную конструкцию, которая закрепляется c помощью резьбового соединения, винтом, или конусом Морзе. При первом способе потребуется с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Патрон откручивается вращением ключа

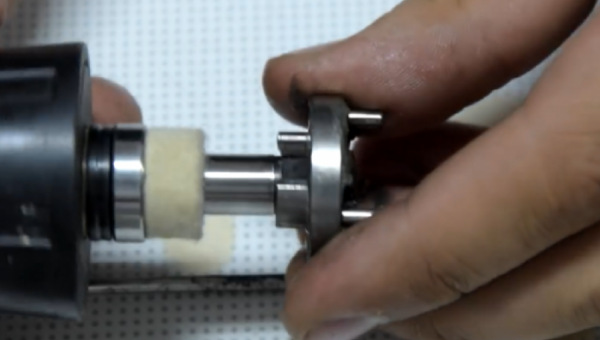

Следующим элементом, который приходится разбирать, является патрон. Он представляет собой быстрозажимную конструкцию, которая закрепляется c помощью резьбового соединения, винтом, или конусом Морзе. При первом способе потребуется с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Патрон откручивается вращением ключа.

При втором виде соединения с помощью отвёртки против часовой стрелки выкручивается винт, находящийся в середине губок патрона. Далее, установив и зажав в губках ключ г-образной формы, резким движением ключ необходимо повернуть против часовой стрелки. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.

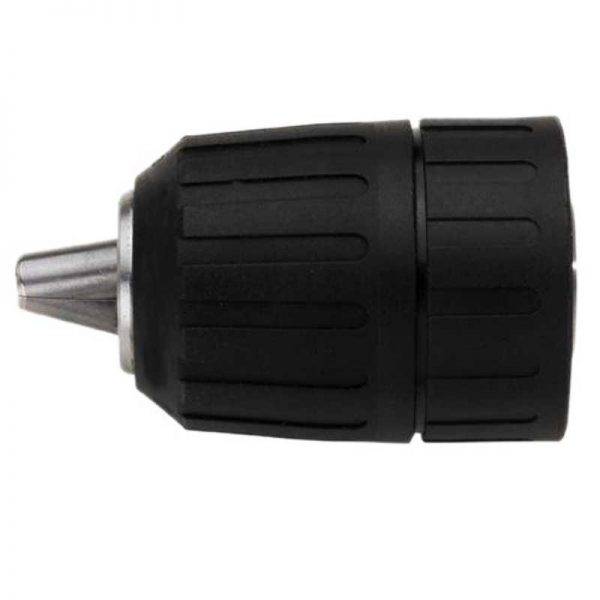

Патрон шуруповерта: описание, функция

Патрон представляет собой металлический цилиндр с полостью внутри, оснащенный кольцом и регулирующей гильзой. Закреплен он на валу. С его помощью сверло или шлифовальная насадка оказываются надежно зафиксированными в нем для дальнейшей работы. Фиксацию рабочего органа инструмента (сверла) обеспечивает резьба. Сверло в нем затягивается двумя способами. Первый способ заключается в затягивании его специальным ключом, во втором способе затяжка сверла происходит при вращении патрона в направлении, противоположном оси вращения сверла.

Как разобрать патрон шуруповерта

Несмотря на то что на сегодняшний день на рынке представлено множество моделей шуруповертов, общий подход к съему такого элемента, как патрон, у них один. Сейчас мы кратко его опишем.

Для того чтобы его раскрутить, вам необходимо снять винт, крепящий его на валу. Он находится внутри патрона, вращение винта следует производить по часовой стрелке. После того как вы выкрутили винт, следует рывком дернуть патрон в обратную сторону.

Внимание! При попытке выкрутить его вручную необходимо поставить дрель на вторую скорость, если она двухскоростная. При покупке инструмента желательно смазать винт машинным маслом

В отдельных случаях, когда этот элемент не хочет поддаваться, тогда следует поставить инструмент на первую скорость, зажать его в ладони, включить реверс влево. Патрон должен легко сойти с резьбы.

Как заменить патрон шуруповерта

Заменить его неподготовленному пользователю будет нелегко, так как без помощи специального инструмента голыми руками у вас не получится это сделать. Способов, которыми его можно снять, два, мы и рассмотрим их в нашей статье дальше

Для того чтобы его поменять, следует обратить внимание на те действия, которые мы описали в статье выше. Демонтаж выполняется следующими инструментами:

Шестигранный ключ – обычно это 10 мм Г-образный металлический стержень. Следует зафиксировать его короткую часть в патроне, длинную необходимо упереть во что-либо, например, в стол. Проворачиваем патрон, после чего снимаем его поворотами ключа.

Мы рассмотрели способ демонтажа с помощью ключа. Способ снять элемент вручную описан выше.

Виды крепления

Крепление происходит с помощью:

• конуса Морзе;
• резьбы;
• фиксирующего винта.

Первое крепление названо по фамилии С. А. Морзе в XIX веке. Соединение происходит благодаря сцепке поверхностей вала и конуса с отверстием за счёт идентичной конусности. Крепление получило широкое распространение благодаря простоте и надёжности.

Во втором виде соединения на валу и патроне нарезана резьба. Совмещение происходит путём накручивания патрона на вал.

Третий вид является модификацией резьбового крепления — для надёжности соединение фиксируется с помощью винта. У него в основном головка под крестовую отвёртку и левосторонняя нарезка. Увидеть винт можно, лишь полностью раскрыв кулачки.

Определение крепления

Крепление патрона определяется при его визуальный осмотре. Конус Морзе маркируется следующим образом — 1−6 В22. Первые цифры — диаметр хвостовика используемой насадки, а В22 — собственно величина конуса.

Резьбовое соединение также обозначается цифрами и буквами, для примера: 1,0 — 11 М12×1,25. Первая часть маркировки означает опять-таки диаметр хвостовика используемой насадки, вторая — метрическую величину резьбы. В импортируемых шуруповёртах величина указывается в дюймах.

Как разобрать патрон своими силами

Разборку патрона необходимо проводить регулярно для проверки и техобслуживания. Чтобы узнать, что произошло с деталью, может придется его починить, заменить, нужно уметь его разбирать. Патрон может сниматься при помощи молотка. Кулачки разводят до необходимого положения, чтобы они спрятались внутрь. На разведенные слесарные тиски ставят вертикально патрон так, чтобы между губками мог поместиться корпус, а в них упирался рукав (регулировочная муфта, рубашка). Феном или паяльной лампой быстро разогревают рукав. На патрон сверху кладут амортизатор. Это может быть медная или алюминиевая пластина. По корпусу ударяют молотком, выбивая его из регулировочной муфты (рукава, рубашки). Детали обязательно чистят, смазывают и собирают.

В процессе извлечения специалисты советуют делать на корпусе и на кулачках соответствующие метки. Это необходимо чтобы при сборке все стало на свои места. Иначе зафиксированные сверло не будет отцентрированным.

Надо помнить, когда патрон разбирается этим способом, при сбивании обоймы отдельные детали часто разлетаются в стороны. Чаще всего вылетает кольцо с зубчиками, которое состоит из 2-х половинок. Если пользователь не опытный, собрать в одно целое составляющие будет затруднительно.

Прежде чем поставить разобранный патрон на место, его следует почистить, убрать грязь, ржавчину и пыль, детали обязательно смазать. Внутренние компоненты патрона лучше всего смазывать специальными составами, литолом или солидолом. При сборке рабочей насадки в патрон, небольшое количество смазки наносят на хвостовик. Нельзя смазывать детали техническим вазелином. Его используют исключительно при консервации.В отличии от ключевого быстрозажимной патрон устроен сложнее, поэтому правильнее будет не разбирать узел полностью. Отверткой по кругу раздвигают и поддевают регулировочную муфту. Чтобы не повредить пластмассу, действовать надо как можно аккуратнее и осторожнее. Муфта должна сдвинуться, потом ее снимают руками. После этого как можно сильнее надо раздвинуть кулачки, в патрон вставить металлический стержень (можно взять длинный болт) и ударять по нему молотком. Такими действиями удастся выбить корпус из второй половины пластмассовой муфты.

Разборка патрона нужна не только при ремонте, но и техобслуживании

Шаг 2 Тестирование батарей.

У меня было четыре вышедших из строя батареи, и я проверил напряжения батарей и пар элементов по отдельности. Я нашел следующее:

Первая часть: не заряжается с предупреждением о перегреве. Также пластмасса на стороне кнопки выпуска пузырилась. Он показывает 7,99 В по всей батарее, которая находится на очень низком уровне, и 0,04 В, 0 В, 3,96 В, 0,04 В и 3,97 В по каждой из пар ячеек соответственно. При вскрытии аккумулятора происходит очевидное повреждение второй пары элементов.

Батарея 2: не заряжается с помощью классических красных / зеленых мигающих огней. Он составляет 12,84 В для батареи и 3,2 В, 0 В, 3,22 В, 3,22 В и 3,21 В для каждой из пар элементов соответственно.

Батарея третья: не заряжается при помощи классических красных / зеленых мигающих огней. Он равен 15,54 В для батареи и 0 В, 3,89 В, 3,89 В, 3,89 В и 3,89 В для каждой из пар элементов соответственно.

Батарея четвертая: не заряжается при помощи классических красных / зеленых мигающих огней. Он составляет 18,15 В для батареи и 3,62 В, 3,63 В, 3,6, 3,63 и 3,62 В для каждой из пар элементов соответственно.

Для сравнения, при хорошем заряде аккумуляторная батарея измеряет около 20 В.

Назначение всех деталей и узлов инструмента — как они называются

Если поломался шуруповерт, то перед тем, как его ремонтировать, нужно разобраться, какая конкретно деталь вышла из строя. Чтобы узнать неисправность самостоятельно, надо разобраться с назначением каждого узла и его конструктивными параметрами.

1. Кнопка пуска — именно с нее начинается работа инструмента. Данный механизм выполняет две опции — включает цепь питания, то есть подает напряжение на электромотор, а также регулирует количество оборотов вращения двигателя. Чем сильнее нажатие кнопки, тем с большей скоростью будет вращаться патрон. В качестве регулятора оборотов применяется электронный ШИМ генератор, который установлен на плате. При нажатии на кнопку происходит перемещение контакта по плате. В качестве контакта применяется полевой транзистор, который и играет роль регулятора скорости вращения
2. Электромотор — в портативных инструментах используются однофазные электродвигатели постоянного тока коллекторного типа. К достоинствам этих агрегатов относится высокая надежность и простота обслуживания. Электродвигатель состоит из магнитов (играют роль статора), якоря и щеток. Применение магнитов значительно удешевляет стоимость агрегата
3. Реверс — эта опция реализуется за счет смены полярности на клеммах. Для того чтобы пользователь не выполнял смену полярности вручную, в конструкции инструмента применяются перекидные контакты в виде переключателя. Этот переключатель расположен возле кнопки «Пуск»
4. Редуктор — это набор шестерней, за счет которых происходит увеличение момента вращения патрона или понижение скорости. В «шуриках» применяют два типа редукторов — планетарные и классические. Классические подобны тем, которые устанавливаются на дрелях, только в шуруповертах они встречаются очень редко. Более популярны планетарные редукторы, состоящие из кольцевой (промежуточная) и солнечной шестеренки, а также сателлитов. В действие от вала двигателя приводится солнечная шестерня. От ее вращения в движение приводятся сателлиты, передающие вращающий момент к кольцевой шестеренке. В зависимости от количества скоростей, планетарные редуктора могут быть двухступенчатыми или трехступенчатыми. Чем больше скоростей, тем дороже будет стоить инструмент
5. Регулятор усилия — обычно применяется 16 позиций усилий, но есть и такие модели, которые имеют большее количество. От величины усилия зависит возможность завинчивания шурупа в дерево. Если нужно завинтить шуруп в гипсокартон или другие мягкие материалы, то большое усилие для этого не потребуется, поэтому регулятор можно установить в положение от 1 до 7
6. Патрон — механизм имеет простой принцип работы. Состоит приспособление из трех кулачков, которые надежно фиксируют устанавливаемые насадки. Достоинство быстрозажимных устройств — высокая скорость смены насадок
7. Корпус — пластиковая ударопрочная конструкция, внутри которой расположены все составные детали. Чтобы отремонтировать прибор, надо разобрать корпус. Для этого производители выпускают корпуса из двух частей, соединяемых при помощи винтов
8. Аккумулятор — производители выпускают два типа портативных аккумуляторов с наполнением из никель-кадмия и литий-иона (как на мобильных телефонах). Литий-ионные являются долговечными и более надежными, однако они стоят в 3-4 раза дороже, чем инструменты с никель-кадмиевыми батареями. Обычно с шуруповертом комплектуется две никель-кадмиевые батареи, что связано с небольшим их сроком службы

Это интересно! Если встречаются аккумуляторы, которые имеют цельную конструкцию корпуса, то это означает, что они не предназначены для самостоятельного ремонта.

Если сломался шуруповерт, то отремонтировать его дома не трудно, если только отыскать поломку. К частым проблемам неисправностей шуруповертов относят выход из строя аккумуляторов, замена которых может вызвать некоторые трудности. Рассмотрим механические и электрические неисправности, а также особенности их устранения своими силами.

Принцип работы и основные узлы

Перед тем как приступить к ремонту шуруповёрта своими руками, необходимо понимать принцип его работы и из каких частей он состоит. Основное отличие шуруповёрта от другого электроинструмента — это использование механизма, останавливающего вращение рабочей части устройства. Происходит это при достижении максимально настроенного для инструмента сопротивления. Эта величина непостоянная и может подстраиваться. Существуют две разновидности прибора:

• работающие от сети 220 вольт;
• использующие аккумуляторную батарею.

Независимо от разновидности устройства, принцип действия у них одинаков и построен на передаче вращательного момента. Он определяет, какой крепёжный инструмент сможет закрутить шуруповёрт. Для увеличения вращающего момента в приборах применяют редукторы с большим передаточным соотношением, но скорость вращения снижается. У шуруповёртов, работающих от сети переменного тока, значение вращающего момента соотносится с потребляемой мощностью инструмента. Основные части, лежащие в основе устройства шуруповёрта, будь то Макита, Хитачи или Зубр, следующие:

• электродвигатель;
• нажимная кнопка;
• регулятор оборотов с реверсом;
• зажимной патрон;
• электронный блок;
• редуктор.

Электродвигатель вращает с установленной скоростью шпиндель, используя для этого планетарный редуктор. Крутящий момент регулируется муфтой, а на шпиндель надет зажимной патрон или шестигранный держатель. В этот патрон устанавливается сменное приспособление под названием «бита». Управляется шуруповёрт электронной схемой и переключением реверса.

Реверс происходит за счёт смены полярности питания. В качестве двигателя используется однофазный коллекторный электродвигатель непрерывного тока. Такой двигатель предназначен для подключения к сети переменного тока. Обмотка возбуждения соединена последовательно с якорной обмоткой и делится на две части. Одна включается до якоря, а другая после него.

В инструменте применяется редуктор планетарного типа. В состав редуктора входят солнечная и кольцевая шестерёнки, сателлиты, водило. Вал электродвигателя вращает солнечную шестерню, которая передаёт вращающий момент сателлитам, а те уже напрямую воздействуют на водило.

Редуктор выпускается одно- и двухступенчатого вида. Во втором случае используется двойное водило, связанное с валом. Конструкция из двух водил и сателлитов располагается в середине кольцевой шестерёнки. Фиксируется она через специальные пазы на корпусе. По всему периметру выступы кольцевой шестерни упираются в подпружиненные шарики через кольцо. Механизм регулирования нагрузки воздействует на кольцо через управляемую пружину, усилие которой изменяется перестановкой регулятора.

Управление оборотами выполняется с использованием импульсной схемы, собранной на микросхеме с широтно-импульсной модуляцией (ШИМ). Контроллер управляет полевым транзистором, работающим в режиме ключа. Частота импульсов меняется с помощью переменного резистора. Величина сопротивления резистора зависит от усилия, которое прикладывается к кнопке.

Муфта шуруповёрта представляет собой трещотку. Если нагрузка на патрон превышает допустимое значение, то срабатывает регулятор нагрузки. Усилие пружины становится недостаточным для удержания кольцевой шестерёнки, и она сходит с шариков. Электродвигатель начинает вращать шестерню вхолостую. При переключении в режим электродрели эта шестерня отключается и в работе не участвует.

Аккумулятор состоит из нескольких элементов, устанавливаемых в одном корпусе и подключённых последовательно. Корпус имеет специальную защёлку, позволяющую быстро извлекать батарею.
