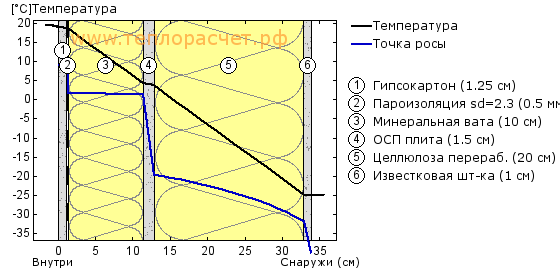

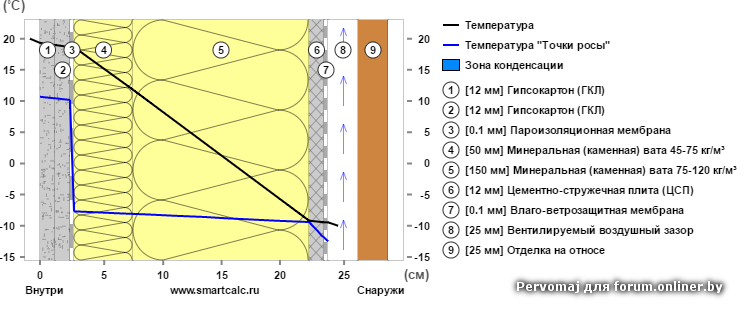

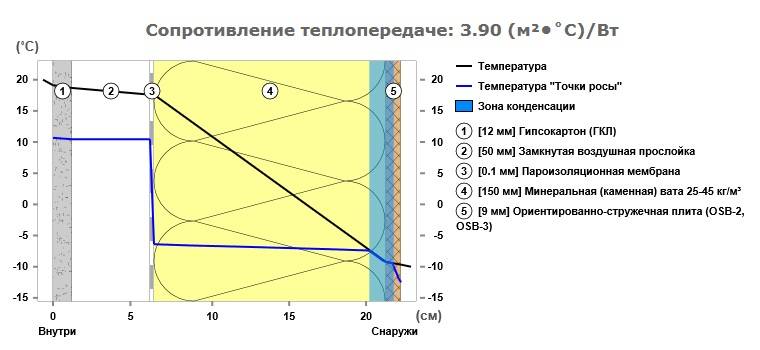

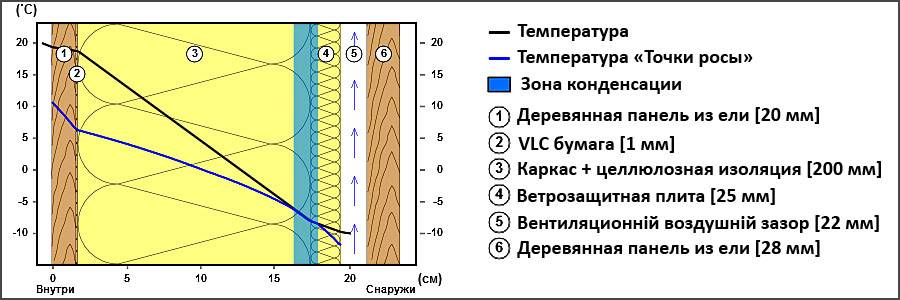

Расчет точки росы в каркасном доме

Что может оказать влияние на данное значение?

Вещей, способных повлиять на это, есть несколько:

толщина стен, а также стройматериалы, использованные для утепления;
влажность (когда присутствует высокая концентрация влаги, точка росы повышается);
температура – она сильно варьируется и зависит от конкретной местности.

Для более детального ознакомления с процессом рассмотрим несколько распространенных ситуаций.

Если стена не утеплена, то точка росы начнет колебаться под воздействием климатических условий. Если погода стабильная, то точка сместится поближе к наружной стене. Сам дом в таком случае не пострадает. А если резко похолодало, то эта точка сместится к внутренней стене. Помещение насытится конденсатом, а стены будут медленно намокать.
Если стена утеплена изнутри, то точка росы будет располагаться где-то в центре между ней и утеплителем. При повышенной влажности едва ли лучший вариант, поскольку после внезапного похолодания точка сместится ближе к стыку с утеплителем, что может оказать разрушительное действие для сооружения. Отметим, что при влажном климате проводить утепление изнутри можно лишь при эффективной отопительной системе, способной обеспечивать одинаковые температурные условия во всех комнатах.
В случае наружного утепления стен точка росы сдвинется внутрь утепляющего слоя. При покупке материала для термоизоляции нужно учитывать этот момент и грамотно определить требуемую толщину.

Обратите внимание! Если при проведении ремонтных работ не учитывались климатические условия, то при возникновении неприятностей устранить их будет очень трудно, почти невозможно. Останется лишь устранить все сделанное и начать заново (читай: дополнительные затраты)

Безвредное местонахождение точки росы

Есть исключения, которые при возникновении точки росы совершенно не вредят стенам, окнам и другим материалам. Если, например, конденсат образуется на внешней стороне стены на теплоизоляции, это не повлияет на внутреннюю конструкцию и микроклимат.

Это наиболее благоприятное положение для точки росы, так как в холодную погоду капли влаги не будут проникать через стену. Точка росы может также располагаться на внутренней стороне самой стены, если она находится близко к внешней поверхности, чтобы внутренняя часть конструкции оставалась сухой.

Во всех остальных случаях могут возникнуть побочные эффекты. Чтобы избежать таких последствий, ни в коем случае нельзя утеплять стены изнутри. Такая изоляция приведет к следующим последствиям:

Гниение стен изнутри. В очень плохих случаях и при очень высоких значениях точки росы может возникнуть внутреннее гниение стен. Это приводит к разрушению самого строительного материала. В результате стена может просто разрушиться.
Влага начнет скапливаться на границе между теплоизоляцией стены и ее покрытием. В результате плесень разрастается прямо внутри стены, и ее невозможно уничтожить.
Капли влаги будут постепенно перемещаться в сторону теплоизоляции. Если конденсат ранее появлялся только в центре, то постепенно он будет двигаться к теплоизоляции, образуя грибковые соединения.

Чтобы избежать этого состояния, необходимо регулярно проверять это значение. В случае возникновения опасных значений необходимо немедленно принять срочные меры. Однако с самого начала следует знать, что теплоизоляции не место на внутренних стенах дома.

Расчет точки росы

Существует несколько способов определения параметра.

По математической формуле

Применяют следующее выражение:

Tp=b((aT/b+T)+InRH)/a-((aT/b+T)+InRH), где

Тр — точка росы, °С;

Расчет точки росы происходит по математическим формулам.

A и b — безразмерные коэффициенты, равные 17,27 и 237,7 соответственно;

RH — относительная влажность воздуха в долях единицы;

Т — температура воздуха, °С;

Ln — натуральный логарифм.

Приведенная формула справедлива для значений Т=0…+60°С и атмосферного давления 762 мм. рт. ст.

Программы-калькуляторы

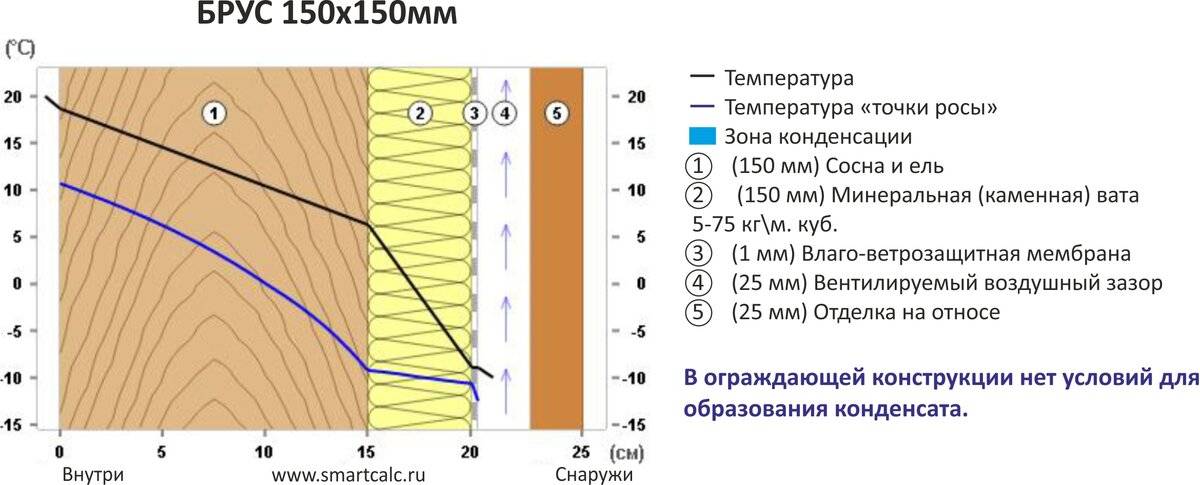

Специализированные приложения производят вычисления автоматически. Пользователю необходимо ввести исходные данные и нажать кнопку «Старт». Кроме числового результата, программы отображают графики зависимости влажности от степени нагретости воздуха. Такая форма представления информации является более наглядной.

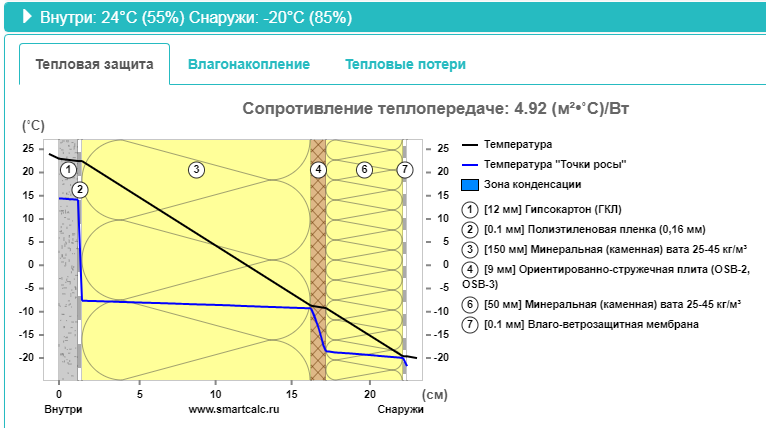

С помощью онлайн-калькулятора

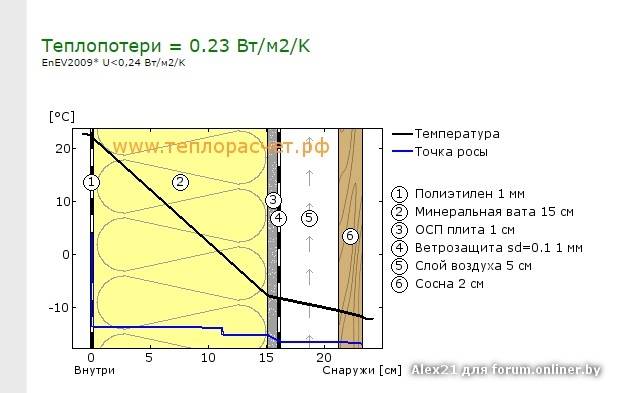

Вычислительные сервисы имеются на многих сайтах. Они избавляют пользователя от необходимости покупать и скачивать программу.

Онлайн-калькулятор есть на многих сайтах.

В специальные поля вводят данные:

температуру воздуха;
относительную влажность;
атмосферное давление.

После нажатия кнопки «Вычислить» на экране отображается искомая величина.

Недостаток данного способа состоит в том, что изготовитель калькулятора в большинстве случаев неизвестен, поэтому результат может быть недостоверным.

Специальные инструменты

Существуют тепловизоры с функцией расчета точки росы. Объекты с такой и более низкой температурой помечаются на экране особым образом.

Гигрометр — измерительный прибор, предназначенный для определения влажности воздуха.

Влажность измеряют с помощью приборов:

Гигрометра. Электронное устройство удобно в пользовании, но вычисления производит с большой погрешностью.
Психрометра. Он состоит из 2 спиртовых термометров. Колбу одного обматывают влажной салфеткой. За счет испарения воды показания на нем будут ниже, чем на «сухом». Чем ниже влажность в помещении, тем активнее улетучивается жидкость. Значит, и разница в показаниях будет больше. Результат отыскивают в справочнике вручную. Определенная с помощью психрометра искомая точка является наиболее точной.

Таблицы

В интернете и специальной литературе публикуются таблицы со значениями точки образования росы для воздуха с разными параметрами.

Пример:

Температуравоздуха, °С	Температура насыщения в °С при влажности воздуха (в %)
30%	35%	40%	45%	50%	55%	60%	65%	70%	75%	80%	85%	90%	95%
-10	-23,2	-21,8	-20,4	-19	-17,8	-16,7	-15,8	-14,9	-14,1	-13,3	-12,6	-11,9	-10,6	-10
-5	-18,9	-17,2	-15,8	-14,5	-13,3	-11,9	-10,9	-10,2	-9,3	-8,8	-8,1	-7,7	-6,5	-5,8
-14,5	-12,8	-11,3	-9,9	-8,7	-7,5	-6,2	-5,3	-4,4	-3,5	-2,8	-2	-1,3	-0,7
+2	-12,8	-11	-9,5	-8,1	-6,8	-5,8	-4,7	-3,6	-2,6	-1,7	-1	-0,2	-0,6	1,3
+4	-11,3	-9,5	-7,9	-6,5	-4,9	-4	-3	-1,9	-1	0,8	1,6	2,4	3,2
+5	-10,5	-8,7	-7,3	-5,7	-4,3	-3,3	-2,2	-1,1	-0,1	0,7	1,6	2,5	3,3	4,1
+6	-9,5	-7,7	-6	-4,5	-3,3	-2,3	-1,1	-0,1	0,8	1,8	2,7	3,6	4,5	5,3
+7	-9	-7,2	-5,5	-4	-2,8	-1,5	-0,5	0,7	1,6	2,5	3,4	4,3	5,2	6,1
+8	-8,2	-6,3	-4,7	-3,3	-2,1	-0,9	0,3	1,3	2,3	3,4	4,5	5,4	6,2	7,1
+9	-7,5	-5,5	-3,9	-2,5	-1,2	1,2	2,4	3,4	4,5	5,5	6,4	7,3	8,2
+10	-6,7	-5,2	-3,2	-1,7	-0,3	0,8	2,2	3,2	4,4	5,5	6,4	7,3	8,2	9,1
+11	-6	-4	-2,4	-0,9	0,5	1,8	3	4,2	5,3	6,3	7,4	8,3	9,2	10,1
+12	-4,9	-3,3	-1,6	-0,1	1,6	2,8	4,1	5,2	6,3	7,5	8,6	9,5	10,4	11,7
+13	-4,3	-2,5	-0,7	0,7	2,2	3,6	5,2	6,4	7,5	8,4	9,5	10,5	11,5	12,3
+14	-3,7	-1,7	1,5	3	4,5	5,8	7	8,2	9,3	10,3	11,2	12,1	13,1
+15	-2,9	-1	0,8	2,4	4	5,5	6,7	8	9,2	10,2	11,2	12,2	13,1	14,1
+16	-2,1	-0,1	1,5	3,2	5	6,3	7,6	9	10,2	11,3	12,2	13,2	14,2	15,1
+17	-1,3	0,6	2,5	4,3	5,9	7,2	8,8	10	11,2	12,2	13,5	14,3	15,2	16,6
+18	-0,5	1,5	3,2	5,3	6,8	8,2	9,6	11	12,2	13,2	14,2	15,3	16,2	17,1
+19	0,3	2,2	4,2	6	7,7	9,2	10,5	11,7	13	14,2	15,2	16,3	17,2	18,1
+20	1	3,1	5,2	7	8,7	10,2	11,5	12,8	14	15,2	16,2	17,2	18,1	19,1
+21	1,8	4	6	7,9	9,5	11,1	12,4	13,5	15	16,2	17,2	18,1	19,1	20
+22	2,5	5	6,9	8,8	10,5	11,9	13,5	14,8	16	17	18	19	20	21
+23	3,5	5,7	7,8	9,8	11,5	12,9	14,3	15,7	16,9	18,1	19,1	20	21	22
+24	4,3	6,7	8,8	10,8	12,3	13,8	15,3	16,5	17,8	19	20,1	21,1	22	23
+25	5,2	7,5	9,7	11,5	13,1	14,7	16,2	17,5	18,8	20	21,1	22,1	23	24
+26	6	8,5	10,6	12,4	14,2	15,8	17,2	18,5	19,8	21	22,2	23,1	24,1	25,1
+27	6,9	9,5	11,4	13,3	15,2	16,5	18,1	19,5	20,7	21,9	23,1	24,1	25	26,1
+28	7,7	10,2	12,2	14,2	16	17,5	19	20,5	21,7	22,8	24	25,1	26,1	27
+29	8,7	11,1	13,1	15,1	16,8	18,5	19,9	21,3	22,5	22,8	25	26	27	28
+30	9,5	11,8	13,9	16	17,7	19,7	21,3	22,5	23,8	25	26,1	27,1	28,1	29
+32	11,2	13,8	16	17,9	19,7	21,4	22,8	24,3	25,6	26,7	28	29,2	30,2	31,1
+34	12,5	15,2	17,2	19,2	21,4	22,8	24,2	25,7	27	28,3	29,4	31,1	31,9	33
+36	14,6	17,1	19,4	21,5	23,2	25	26,3	28	29,3	30,7	31,8	32,8	34	35,1
+38	16,3	18,8	21,3	23,4	25,1	26,7	28,3	29,9	31,2	32,3	33,5	34,6	35,7	36,9
+40	17,9	20,6	22,6	25	26,9	28,7	30,3	31,7	33	34,3	35,6	36,8	38	39

Причины запотевания окон и как их устранить

Первая причина образования конденсата на входной двери основывается на повышенной влажности воздуха, когда показатель превышает 55%. Тогда сбор конденсата происходит на поверхности, где температура несколько ниже «точки росы». В зимний период такой поверхностью является именно входная дверь.

Важно придерживаться в помещении для здоровья жильцов влажности воздуха около 45%. На влажность внутреннего климата влияет как вентиляционные приспособления, так и температура прогретого воздуха в помещении.Вторая причина конденсата скрывается в низкой теплоизоляции – к большому количеству конденсата больше склонна металлическая дверь по причине плохого уплотнения между полотном металла и рамой

В типичном варианте бывает недостаточно оттока воздуха для тех целей, дабы выходили пары, но вполне хватает для осаждения их на поверхности

В типичном варианте бывает недостаточно оттока воздуха для тех целей, дабы выходили пары, но вполне хватает для осаждения их на поверхности.

Пример двери с терморазрывом

Своеобразные «мостики холода» с повышенным показателем теплопроводности на входной двери сосредоточены в основном на дверной ручке, глазке, притворной части. Уязвимые точки промерзания особо касаются дверей из металла, у которых теплоотдача повышена.

Конденсирующая влага оседает по причине большой температурной разницы извне и в помещении. Рекомендовано в таком варианте обустраивать на входе не отапливаемый тамбур.Не лишним над входом станет оборудование козырька, защищающего дверь от прямых воздействий лучей солнца и атмосферных осадков. Полотно металла входной двери рекомендовано вскрывать специальными порошковыми полимерами. Все полые элементы в металлической двери лучше заполнить пеной, дабы исключить проявления мостиков холода.

Очень часто производителям современных окон приходится принимать претензии, что у их клиентов запотевают окна. Образование конденсата на окнах, это не только эстетически не красиво, но и грозит переувлажнением деревянных конструкций и как следствие образование плесневелого грибка. Давайте разберемся в возможных причинах появления конденсата на окнах.

Ну а если это случилось на окнах значит виноваты в этом только окна и их производители. Логически это правильно, но если в самом окне нет воды и выделять ее оно не может, откуда берется конденсат?

Однокамерный стеклопакет — не стоит экономить на стеклопакетах, как говорится скупой платит дважды. Обычный стеклопакет с одной камерой (не энергосберегающий) наверняка позволит познакомится с конденсатом на окнах. Что бы устранить причину запотевания надо заменить стеклопакет, не все окно, а только стеклопакет.

Неправильно

Правильно

Радиаторы отопления обдувают окно теплым воздухом и если они перекрываются подоконником, то циркуляции теплого воздуха не будет — окно всегда будет холодным, в результате на нем появится конденсат.

Избавиться от появления конденсата можно уменьшив размер подоконника или вынеся батарею за пределы подоконной доски. Если нет возможности для таких вариантов придется искать дополнительный источник для обогрева стекол.

Плохая вентиляция

Вентиляционные решетки имеют свойство часто забиваться всякой дрянью — пылью, паутиной, после чего перестают втягивать влажный воздух, влага оседает на стекле и окна начинают плакать. А в домах старой постройки вентиляционные каналы почти всегда забиты и ни когда не чистились.

Пример организации притока воздуха: вентиляция и ионизация воздуха

Теплоизоляционный материал

Для защиты зданий от тепловых потерь, высокой влажности и сдвига точки его утепляют теплоизоляционными материалами. Зимой утеплитель позволяет снизить затраты на отопление, а летом сохраняет прохладу внутри помещения. Каждое изделие имеет свои области применения и свойства. В строительстве используются экологичные и удобные для монтажа материалы. Под определенные условия подбирается изоляция нужного вида.

При правильном утеплении снаружи точка росы будет располагаться внутри утеплителя

По форме материалы разделяются на:

рулонные;
листовые;
сыпучие;
единичные.

По структуре:

волокно;
ячейки;
зернистые.

Сырье бывает органическим, неорганическим и смешанным.

Основные характеристики изоляционных материалов:

теплопроводность;
влагопоглощение;
пористость;
влажность;
плотность;
паропроницаемость;
удельная теплоемкость;
прочность и др.

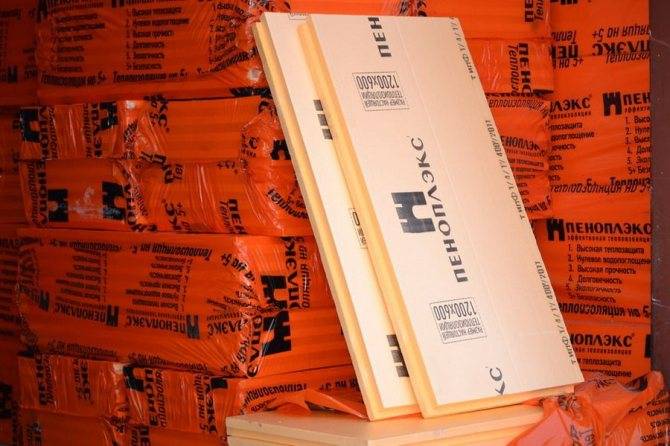

Пеноплекс

Пеноплекс еще называют пенополистиролом. В отличие от пенного полистирола материал имеет большую плотность, меньше подвергается механическим повреждениям. Он почти не проводит пар из-за низкого коэффициента паропроницаемости. Однако относится к IV группе горючести (быстро воспламеняется).

Пеноплекс рекомендуется для наружного утепления стен

Для утепления стен, террас, лоджий, балконов выпускают пеноплекс категории «комфорт». Коэффициент теплопроводности у него в 9 раз меньше, чем у минеральной ваты. Материал требует мало времени на нагрев помещения после охлаждения благодаря низкой теплоемкости. Температурный диапазон эксплуатации составляет -70…+70℃. Пеноплекс этого вида обладает не лучшей звукоизоляцией, имеет самую маленькую плотность и меньший предел прочности по сравнению с другими материалами.

Пласт пенополистирола шириной 2 см сохраняет тепло почти так же, как 40 см минеральной ваты или 37 см кладки кирпича.

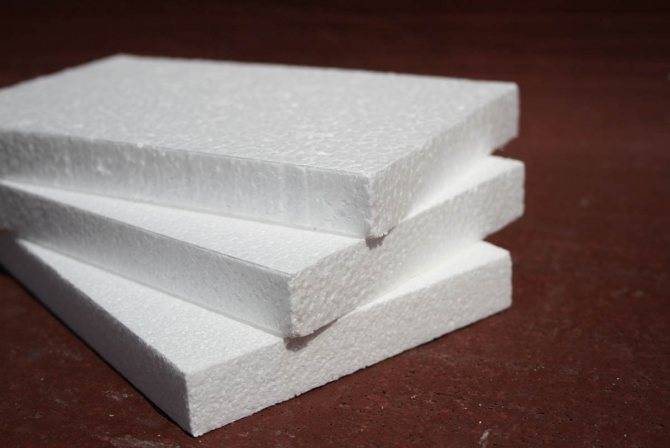

Пенопласт

Пенопласт − это материал, отличающийся легкостью и плавучестью. Он устойчив к возгоранию, но под воздействием огня начинает плавиться. Материал прост в обработке, не подвергается заражению грибками и плесенью.

Пенопласт получается из вспененного полимерного сырья: полистирола, полиэтилена, поливинилхлорида или полиуретана. Он состоит из маленьких одинаковых шариков, которые скрепляются между собой. Для изоляции используют жесткий пенопласт, имеющий высокую плотность. Панели легко соединить с помощью каучукового или эпоксидного клея.

Для пенопласта не важен температурный диапазон, но материал подвержен механическим повреждениям.

В качестве теплоизоляции используют плиты толщиной 5 и 10 см. Но, несмотря на структуру, материал звукопроницаемый.

Пенопласт — это один из самых распространённых материалов для теплоизоляции дома

Минеральная вата

Теплоизоляционный материал состоит из спрессованных волокон. В качестве сырья применяют стекло, базальт и шлак. Исходный материал плавят и вытягивают в волокна. Их длина составляет 2-60 мм. Воздушные поры матов заполняют примерно 95% всего объема. Изделие легко производится и имеет небольшую стоимость.

Благодаря своей пористости вата пропускает воздух и пар, сохраняя воздушный обмен. При этом она не горит и устойчива к влаге, обладает хорошей звукоизоляцией. Но материал имеет 2 недостатка:

в составе содержит фенол;
отлетающие кусочки ваты, попадая на кожу человека, вызывают зуд.

6 Вред точки росы для стен дома

Мы разобрались,
что точка росы может располагаться в трех разных участках стены:

в наружном утеплителе стены
в стене, ближе к наружной части
в стене, ближе внутренней части

В
каждом из перечисленных мест, точка росы будет проявлять себя по-разному. Если
в одном месте она будет безвредна, то внутри дома или в стене будет оказывать
определенные разрушительные последствия на целостность стены. Ниже, разберем поведение точки росы в каждом
из перечисленных мест.

6.1 Точка росы в наружном утеплителе

Это самое безвредное для дома нахождение точки росы. В этом случае:

Конденсат при возникновении точки росы образуется, непосредственно, в самом утеплителе.
Утеплитель не гигроскопичен, потому влага не задерживается в конструктиве стены и испаряется при изменении температуры воздуха.
За счет пароизоляционных свойств утеплителя, влажность, которая образуется при испарении конденсата, выходит на улицу и не взаимодействует со стеной дома.
Стены дома сухие в течении всего года, как с наружной так и со внутренней стороны
Стены сохраняют свою прочность и целостность многие десятилетия

6.2 Точка росы в стене дома, ближе к наружной стороне

Поведение стены во многом зависит от материала, из которого она выложена. Лучше переносят точку росы, стены из плотных и тяжелых строительных материалов, таких как кирпич, керамзитобетон, камень, дерево. Поскольку они менее подвержены разрушению и имеют больший коэффициент морозостойкости.
Стены домов возведенных из пористых материалов, хорошо впитывающих влагу и пропускающих пар. Таких как, пеноблоки, газоблоки и подобного рода материалы, действие точки росы должно быть минимально коротким.

разрушение стены под воздействием влажности

При возникновении конденсата внутри стены, материал стены насыщается жидкостью. При последующем понижении температуры воздуха ниже нуля, накопленная жидкость замерзает и увеличивается в объемах. Увеличения объема жидкости разрушает любой стеновой материал изнутри. Это приводит к образованию как мелких, так и крупных трещин в структуре стены. Стены крошатся и окончательно теряют свою прочность.
В случае если стена, в которой точка росы внутри и утеплена снаружи, то утеплитель не будет препятствовать выходу накопившей влаги наружу. Поэтому, вся жидкость будет скапливаться на поверхности, между утеплителем и стеной. Это влечет образование плесени и грибка, со всеми вытекающим последствиями, вредными как для здания, так и для здоровья человека.
Если стена дома не утеплена снаружи, то жидкость будет выходить с повышением температуры воздуха, но это не убережет стену от внутреннего разрушения после замерзания воды. Подобные испарения жидкости, из влажной стены, мы можем наблюдать в виде налета белого цвета на кирпичных стенах.

6.3 Точка росы в стене дома, ближе к внутренней поверхности

Возникает, когда пар проходит середину толщины стены и конденсат начинает образовываться уже ближе к поверхности стены, которая находится внутри дома.

Последствия точки росы для внутренней отделки дома:

Насыщенная влажностью кладка начинает выделять на внутренней стене, в доме жидкость в виде капель воды.
Мокрая поверхность стены разрушает внутреннюю отделку помещения: шпаклевку, обои другие отделочные материалы.
На стенах и в углах образуется плесень и грибок, от которых уже будет очень трудно избавиться
В доме появляется неприятный ветхий запах разложения, который вреден для здоровья.
Понижается общая температура тепла в доме.

Самые разрушительные и вредные последствия для дома это когда точка росы находится ближе к внутренней поверхности стены.

Точка росы – важный параметр, который следует учитывать при проектировании и возведении стен, крыш и строительства всего дома. Ее не соблюдение может привести к необратимым и критическим последствиям для всего здания.

Некоторые факты

Вопрос положения критической точки в стене снимается, если оклеить ее изнутри пароизоляционным материалом. Такими свойствами обладают некоторые виды отделки, например виниловые обои. Пар в конструкцию не поступает, и та будет сухой независимо от распределения температур. Исключением является случай, когда стена промерзает насквозь, а критическая точка оказывается на внутренней поверхности.

Обшивку ограждающих элементов пароизоляцией практикуют в странах Западной Европы. Но у этого решения есть недостаток: для отвода избыточной влаги приходится увеличивать кратность воздухообмена, т.е. производительность вентиляции. Это влечет за собой рост теплопотерь и, как следствие, расходов на отопление. Дом с «дышащими», т.е. паропроницаемыми, стенами обходится дешевле.
