Проводим электрику в частный каркасный дом или дачу своими руками? Обзор

План

Прежде чем сделать проводку в квартире своими руками от щитка, нужно создать ее план. И к этому моменту надо подойти очень серьезно, ведь от правильности планирования, а впоследствии и реализации в натуре, будет зависеть безопасность всех жителей квартиры. Если есть хотя бы минимальное понятие, что собой являет электрический ток, то проблем в этом не будет. Нужно осуществить расчет нагрузки и сделать чертеж на бумаге. Для правильной идентификации всех электрических точек в квартире (розетки, выключатели, провода, вводы и вывод их) необходимо придерживаться стандартизированной разметки на плане. Такая схема поможет правильно проложить кабели, которые будут выдерживать ту или иную нагрузку

На этом же плане важно учесть место расположения бытовой техники: так, электрочайник и бойлер требуют проводов с большим сечением, а лампочка и телевизор в них не нуждаются

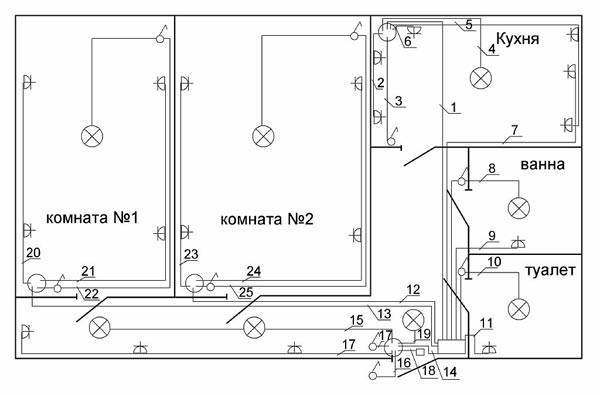

Пример схемы электрики на квартиру

На схеме необходимо обозначить точки разводки. Существует три типа разводки проводов – это параллельная, последовательная и смешанная. Именно последний вариант рациональнее всего использовать – он дешевле, чем все остальные в плане затраты материалов, к тому же самый эффективный. Для того чтобы прокладывать было легче, вот примерный план разбивки точек подключения:

Свет в кухне, коридоре, жилых комнатах.
Свет в туалете и ванной комнате.
Электропитание розеток в жилых комнатах и коридоре.
Электропитание розеток на кухне.
Электропитание розеток для электроплиты, если таковая есть. Также, если есть бойлер, его тоже лучше выделить на подключение по отдельному проводу прямо к щитку.

Распределение автоматов по функциональным группам электроприборов

Вышеуказанный план – это только пример, вариантов может быть масса, главное – просчитать нагрузки и правильно провести группировку точек подключения.

Расчет нагрузок на электропроводку

Только созданием плана подготовительная работа не заканчивается: его необходимо утвердить в соответствующих контролирующих органах, и только после этого приступать к работе по монтажу и разводке кабелей.

Как провести кабели в доме

Способ электромонтажа – важный фактор, с которым нужно определиться на этапе подготовительных работ. Различают два вида – открытая и скрытая электропроводка. В частном доме может быть комбинация этих типов, хотя при строительстве с нуля лучше сразу прятать все кабеля и системы, чтобы они не портили дизайна комнат.

Скрыть электропроводку можно разными способами, но лучше делать это на этапе черновых работ, чтобы потом не портить сделанный ремонт.

Чтобы определиться, какой тип монтажа электропроводки лучше выбрать, стоит рассмотреть все плюсы и минусы открытого и скрытого способа.

	Преимущества	Недостатки
Монтаж открытой электропроводки	простые подготовительные и монтажные работы; возможность ремонта в случае повреждения; возможность добавления новых ответвлений.	непривлекательный внешний вид; подверженность механическому воздействию и повреждению.
Монтаж скрытой электропроводки	более дешевый способ; не портит внешний вид помещения; не подвержена внешним повреждениям; пожаробезопасна; долговечность всех элементов системы.	сложнее в процессе монтажа; трудности при нахождении места повреждения; сложность ремонта с необходимостью повреждения отделочных материалов.

Взвесив для себя все плюсы и минусы, получится выбрать лучший вариант монтажа электрической системы. В старом доме, когда требуется не прокладка новой, а замена старой электропроводки, зачастую используют открытый тип. Однако в новом доме есть все возможности, чтобы максимально скрыть электрические коммуникации.

Создание схемы

Подробно правила составления схемы электропроводки предоставлены в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Вкратце расскажем самое основное, что нужно знать. Для того, чтобы начертить схему электропроводки, необходимо сначала предусмотреть места нахождения следующих элементов в частном доме:

определить, где входит вводной кабель и где будет расположен электрощит;
автоматика (УЗО, автоматический выключатель, реле напряжения, дифавтоматы, возможно УЗИП);
мощная бытовая техника (к примеру, стиральная машина, электрический котел, кухонная плита), т. к. для нее нужна отдельная силовая линия;
потолочные светильники;
розетки, выключатели, распредкоробки.

Следует отметить следующие требования и рекомендации при создании схемы разводки электрики в доме:

Провода должны проходить по стенам и потолку только строго вертикально и горизонтально. Поворот должен осуществляться под прямым углом. Можно также провести электропроводку по полу, если использовать специальный электротехнический плинтус.
Место прокладки проводки по стене должно находиться на расстоянии 20 см от потолка, при этом к местам установки розеток и выключателей линии опускаются строго вниз.
От дверных и оконных проемов сеть должна проходить на расстоянии 10 см.
Выключатели необходимо делать на расстоянии 80 см (либо 150 см) от пола, со стороны дверной ручки.
Монтаж розеток осуществляется на расстоянии 30 см от пола, при этом над кухонной столешницей розетки необходимо устанавливать на высоту 10 см.
В комнатах с повышенной влажностью выключатели и розетки размещать не рекомендуется. Согласно «ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения». Лучше всего вывести все необходимые элементы за пределы комнаты. Если вы хотите разместить розетки и выключатели в ванной – ознакомьтесь со статьей: https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html.

На основании рекомендаций переходите к созданию своего собственного проекта разводки электропроводки.

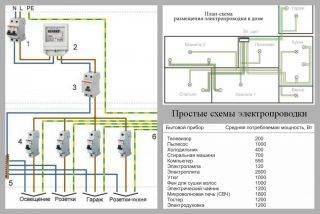

Можете в качестве примера использовать одну из следующих схем монтажа проводки в жилом доме:

Лучше всего для таких целей использовать ксерокопию плана своего дома, т. к. в данной документации соблюдены точные размеры комнат и места размещения окон, дверей, стенок.

После того, как проектная схема будет сделана, переходим к разметочным работам.

Монтаж и сборка распределительного щитка

После прокладки кабельно-проводниковой продукции, монтажа и подключения распределительных коробок можно приступать к монтажу распределительного электрического щитка.

На сколько модулей нужно устанавливать щиток

Электропроводка в частном доме подразумевает монтаж щитка на каждом этаже в частных домах, коттеджах или дачах. Однако для того чтоб узнать сколько нужно модулей, первоначально нужно посчитатать сколько будет потребителей. Давайте сделаем расчет для стандартного варианта, что на его примере смогли выполнить монтаж электропроводки в доме совими руками.

Допустим на этаже у Вас:

3 комнаты.
Кухня;
Корридор;
Бойлер;
Стиральная машинка;
Система теплый пол в 3-х комнатах и кухне;
Электрическая плита;
4 кондиционера.

Исходя из этого в распределительных щит Вам необходимо установить:

5 однополюсных автоматических выключателей на 10 А (освещение 3-х комнат, кухни и коридора);
14 штук УЗО на 16 А (3 шт розетки в комнатах, 1 шт розетки кухни, 1 шт розетки коридора, 1 шт розетка бойлера, 1 шт розетка стиральной машинки, 3 шт система теплый пол, 4 шт кондиционера);
1 УЗО на 25–32 А для подключения электрической плиты.

Из вышеприведенных расчетов количество занятых модулей у нас будет 35 штук (30 модулей занимают 15 шт УЗО и 5 модулей автоматические выключатели). То есть нам будет нужен распределительный щит на 36 модулей. Однако если Вы захотите еще подключить ограничитель напряжения либо количество потребителей будет больше тогда щит нужно монтировать на 48 модулей.

После монтажа распределительного щита можно монтировать УЗО и автоматические выключатели. Они легко монтируются на специальную DIN-рейку, которая идет в базовой комплектации со щитом.

Подготовка схемы

Чтобы провести электричество на даче, составляют схему. Есть 2 варианта:

стандартный – схему чертят на бумаге, чертеж должен быть приблизительным, так что это под силу каждому;
современный – используют специальные программы.

Работа достаточно простая. Изображают приблизительный план дома и указывают на схеме точки монтажа розеток, выключателей, ламп, распределительных коробок, оборудования, которое тоже потребляет электричество. Желательно здесь же обозначать расположение и количество кабелей.

Схема электропроводки облегчает расчет нагрузок.

Суммируют нагрузку от всех потребителей: лампы, вентилятор, электрочайник.
Разбивают на группы: 1 подключение на стиральную машинку, 2 – на группу светильников в комнате. 3 – на вторую группу, 4 – на модуль с розетками. Таким образом уменьшают количество проводов и избегают токовых перегрузок.
Вычисляют потребительскую мощность – общую и для каждой линии. По этим данным определяют параметры электротехники.

Помним о главном

Хотя, представленный материал даёт общее понимание, как правильно сделать электрику в деревянном доме, однако важно понимать, что все описанные работы достаточно сложны и опасны. Большинство из описанного потребует предельного внимания и постоянной концентрации, т.к

работа с электричеством может быть опасна для здоровья и жизни на любом этапе. Поэтому проведение монтажа электропроводки в деревянном доме рекомендуется отдать в надёжные руки квалифицированному специалисту. Ведь неверно проведённые работы на любом этапе могут привести к непоправимым последствиям.

Оценок 0

Распределительный щит

Распределительный щиток отвечает за то, как в дальнейшем по дому будет распределяться поступающая энергия. Порядок разводки от него должен быть чётко указан на разработанной заранее схеме.

Сам находится в том месте, где кабель внешней электросети вводится в дом. Он обязательно должен содержать автоматический включатель для защиты от короткого замыкания и перепадов напряжения.

Все остальные элементы подключаются после того, как кабель был подключён к вводному автомату. Это касается и автоматических выключателей исходящих линий, и УЗО, и дифференциальных автоматов.

Правила безопасности предполагают, что на каждое помещение в каркаснике выделят два автоматических выключатель — один из них будет отвечать за линию освещения, а второй — за розетки. В том случае, когда в помещении предполагается размещение какой-либо мощной бытовой техники, то под неё тоже выделяют свой автомат.

Разработка проекта электропроводки

Организация проведения электросети от основной системы к дому или по всем помещениям каркасного здания требует тщательной подготовки. При отсутствии необходимых знаний в области электросистема лучше всего доверить работу профессиональным мастерам. В любом случае необходима разработка проекта, который чётко отражает все особенности системы.

Проектирование требует повышенного внимания

Проектирование предполагает расчёт нагрузки, определение количества и типа необходимых материалов, расположение розеток и выключателей в доме, а также другие важные моменты. При этом учитываются установленные правила и нормы. Например, высота размещения розеток и выключателей для разных помещений в каркасном доме. Соблюдение норм позволяет обеспечить безопасность, надёжность и эффективную работу электросистемы.

Материалы и инструменты для изготовления своими руками

При проведении внутренних работ по созданию наружней проводки используются только качественные материалы. Своими руками довольно просто проложить кабель по всем помещениям в доме, но при сложных работах с системой требуется профессиональная помощь. Особенного внимания требует расчёт количества материалов и определение типа провода. Метраж подсчитывается с помощью рулетки на протяжении всей сети во всех помещениях в каркасном доме. При этом лучше всего прибавить несколько метров для запаса. Дополнительная изоляция должна быть равна длине всего кабеля.

Основные материалы для проводки в каркасном доме:

кабель электрический, имеющий сечение в 14 мм;
коробки распределения, количество которых высчитывается из расчёта минимум одна штука на этаже;
розетки и выключатели необходимого уровня функциональности;
крепёжные элементы и переходники приобретаются с большим запасом.

Для проведения работ своими руками понадобятся довольно простые инструменты. Молоток, дрель, индикатор напряжения в электросети, отвёртки различного типа, плоскогубцы, нож строительный — это основные приспособления. Инструменты должны быть качественными, нож — острым, а электрическая дрель — надёжной.

Правила, нормы, расчёт нагрузки

Особенное значение при обустройстве системы имеет расчёт нагрузки и правильное её распределение. На каждом этаже каркасного дома должна располагаться минимум одна распределительная коробка. Чем меньше нагрузка на каждый такой элемент, тем безопаснее будет система. А также учитывается высота расположения розеток и выключателей и их количество для каждого помещения.

Стандартные параметры нужно учитывать при монтаже

При произвольном размещении выключателей и розеток лучше всего учитывать основные нормы, так как правила необходимы для безопасности электросистемы

В ванной комнате, на кухне и санузле особенно важно использовать розетки с защитой от влаги. При подключении бытовых приборов применяются стабилизаторы, предотвращающие поломку техники при коротком замыкании

Нормативы следует учитывать для безопасности электросистемы

Проведение кабеля в дом и от щитка

Кабель проходит от опорного столба воздушным или подземным путём в дом. После подведения кабеля устанавливается вводное распределительное устройство — ВРУ. Прибор принимает и распределяет электроэнергию по каркасному дому. В щиток входят следующие устройства:

счётчик электроэнергии;
вводный двухполюсный автомат защиты;
защитный автомат отключения по группам;
прибор УЗО.

Установка щитка и всех его элементов проводится профессиональными мастерами. Питающий кабель входит в каркасный дом через гофру, защищённую металлической трубкой. Далее проводится разводка провода ко всем розеткам, выключателям согласно проекту.

Порядок монтажа электропроводки пошагово

В этой главе будет рассмотрен вопрос о том, как правильно следует прокладывать провода при проведении всего комплекса электромонтажных работ. Как правило, монтаж электропроводки начинается с подготовки имеющихся в доме помещений к ее прокладке.

Монтаж скрытой электропроводки на видео

Подробно о монтаже электропроводки в квартире

Монтаж электропроводки своими руками. Подробная инструкция по замене проводки в панельном доме

Монтаж скрытой проводки в частном доме с использованием современного оборудования.

Как провести скрытую электропроводку. Видеоинструкция

При выборе следует ориентироваться на основные положения ПУЭ, в которых оговариваются возможности применения того или иного варианта. Так, п.7.1.39 этого документа накладывает ограничения в плане применения открытой прокладки кабеля в местах где готовится пища (на кухне, в частности). Для этих целей в этой части помещения должен монтироваться скрытый в толще стен жгут с проводниками.

На всех остальных участках кухонного пространства допускается применять тот же способ прокладки проводки, что и во всех других жилых помещениях. Исключение составляют особые комнаты с повышенной влажностью воздуха (ванны, душевые и им подобные).

Общий порядок монтажа описывается следующей последовательностью действий:

Сначала согласно подготовленной монтажной схеме на стенах комнат делается разметка трассы прохождения кабеля или жгута (в зависимости от выбранного способа прокладки).
При скрытом способе на размеченных участках проводится штробление канавок, для чего используются либо болгарка, либо специальный инструмент – штроборез.
Затем в штробы укладываются отрезки проводного жгута или заранее отмеренного по длине кабеля ВВГ, концы которого на конечных участках разделаны и выведены наружу.
При заделывании мест соединения проводов с клеммами электроустановочных изделий традиционно применяются специальные изолирующие средства (изолента, например).
После того, как проводники зафиксированы в канавках специальными скобками или алебастром можно переходить к заделке штроб под электропроводку.
Для этого используется заранее подготовленная отделочная штукатурка.

Устройство штроб (канавок) для укладки и крепления электропроводки Для крепления кабеля существует множество различных крепежных изделий, внешний вид которых представлен ниже.

Хомут-стяжка, универсальный крепежный элемент для фиксации проводников

Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях

Скоба металлическая для крепления кабеля

Скоба пластиковая для крепления кабеля

Изолятор электрический для крепления ретро проводки

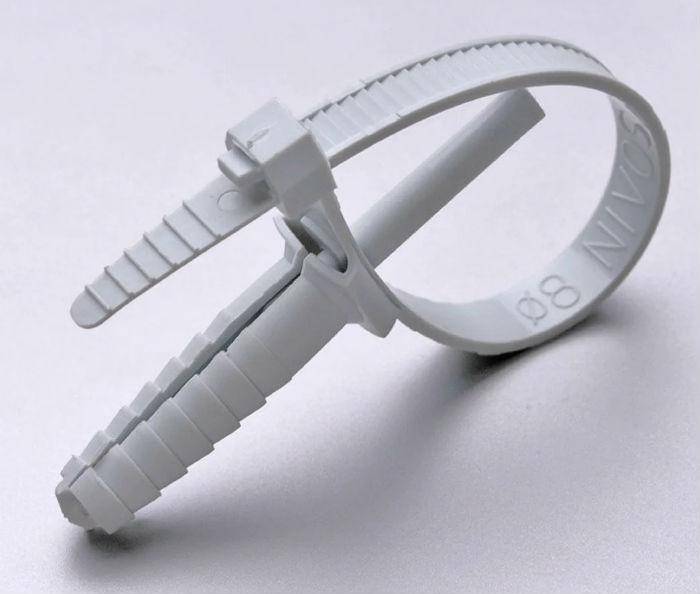

Дюбель стяжка для крепления проводниковой или кабельной продукции

Дюбель-хомут для крепления плоского и круглого кабеля

Самодельный крепеж из стальной ленты

Самодельный крепеж из кусков провода

Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы

Пластиковый кабель-канал

По завершении работы с проводами (кабелем) можно переходить к монтажу электроустановочных изделий (распределительных коробок, выключателей и розеток)

При их установке важно строго следовать монтажной схеме, в которой четко отражено их взаимное расположение.Перед тем как установить распределительную коробку, например, важно проследить, чтобы она располагалась строго над розеткой и по возможности ближе к осветительному прибору (люстре). Если все делать правильно (согласно монтажной схеме) вопросов о том для чего нужна распределительная коробка, как правило, не возникает

Установка подрозетников и штробление стен на видео

Установка подрозетников в бетонной/кирпичной/газобетонной стене. Обзор коронок.

Штробление стен

Кроме того, в этих комнатах обязательна установка УЗО. По завершении монтажа всех электроустановочных изделий останется только подключить их к ранее выведенным концам жгутов или кабельных разделок.

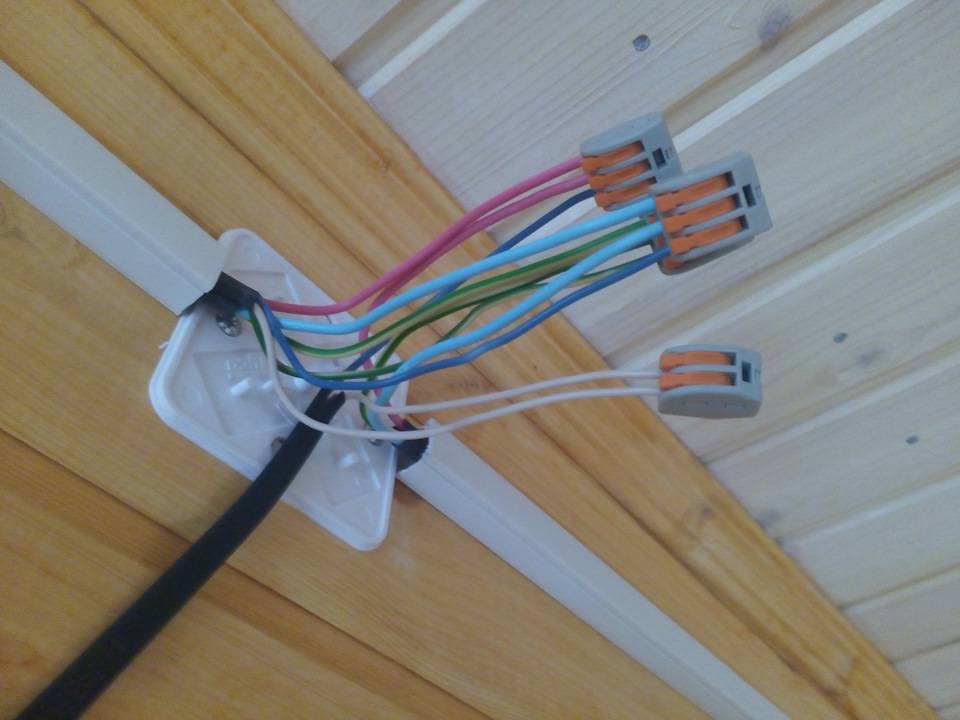

Сборка схемы электропроводки и соединение проводов на видео

Электромонтаж. Часть 1 — Схемы проводки для «Чайников»

Электромонтаж. Часть 2 — Способы соединения проводников

Электромонтаж. Часть 3 — Сварка проводников

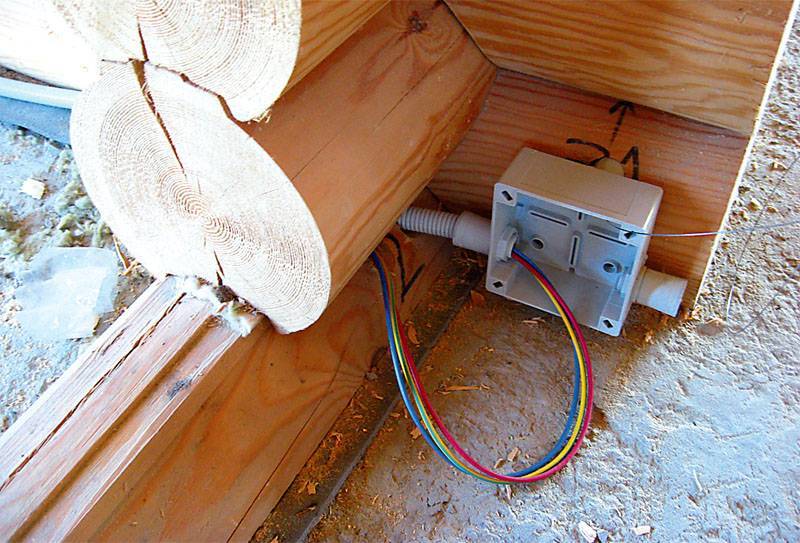

Особенности проведения электропроводки в каркасных домах

Варианты проведения электропроводки в каркасном доме

Наряду с многочисленными положительными характеристиками каркасные строения имеют ряд специфических особенностей, которые нужно учитывать при проведении проектирования и практического осуществления электрификации.

Главным нюансом является горючесть материалов из которых сделаны стены и плиты перекрытия. Причиной воспламенения может стать искра или значительное повышение температуры. Даже использование антипиренов не всегда позволяет исключить вероятность возникновения пожара.

Следующим свойством является недостаточная толщина и прочность несущих поверхностей. Существует трудность крепления линий и устройств к фанере и гипсокартону, которые используются для внутренней отделки комнат.

Существует определенный порядок прокладки кабелей в зависимости от выбранного способа. Данная операция проводится на этапе возведения несущих конструкций или после окончания отделочных работ.

Какой тип проводки выбрать

В соответствии с обновленными правилами обустройства помещений для электрификации частного дома разрешается использовать только кабели с медными жилами. Если строение будет оснащено линиями из алюминия, инспекторы не дадут разрешения на его ввод в эксплуатацию.

В зависимости от напряжения, которое поступает в здание, выбирается трехжильный кабель для 220 В и пятижильный для 380 В.

Выбор проводки делается исходя из мощности потребителей, которые планируется подключить к сети.

Оптимальное сечение провода для различных направлений:

верхний уровень: лампы, люстры, подсветка, сигнализационные датчики, видеокамеры — 1,0-1,5 мм²;
розетки в жилых комнатах — 2,5 мм²;
мощные приборы: плиты, духовки, водонагреватели — 4,0 мм².

Варианты проводки в каркасном доме

Электропроводка может быть наружной или внутренней. Для сохранения прочности и эстетичности каркасной конструкции часто используется первый вариант, при котором провода монтируются внутри кабель-каналов. Этот вид сети прокладывается при окончании всех строительных и отделочных работ.

Кабель-каналы обеспечивают эстетичность электропроводки

Преимущества и недостатки

Скрытая или внутренняя проводка обустраивается на этапе строительных работ и монтируется внутрь стен. При этом наружу выступают лишь розетки, выключатели, а все остальные детали спрятаны внутри стен. Отсутствие возможности организации дополнительного подключения является минусом этого варианта для каркасного дома. А также отрицательной чертой внутренней проводки считается невозможность периодической оценки состояния сети, сложности в оформлении страховки. При этом финансовые и временные затраты на обустройство очень высоки.

Более практичным и безопасным видом проводки для каркасного дома является наружная система электросети. При необходимости можно легко создавать дополнительные подключения, используя распределительную коробку. При возникновении неполадок или для проверки системы легко открыть кабель-канал и устранить неисправности, предварительно отключив подачу энергии.

Ввод в дом

Ввод силового кабеля в дом

Ввод силового кабеля в дом может производиться путем его прокладки по воздуху или под землей. Исходя из этого делаются отверстия в потолочной плите или в цоколе. При подводке по воздуху между строением и столбом протягивается стальной трос и уже к нему на клипсах подвешивается провод. Если выбран подземный вариант, предварительно в траншею укладывается труба, в которую протягивается кабель. Это предотвратит его разрыв при пучении грунта. В месте входа проводки в дом вставляется гибкий переходник из стали.

В соответствии со СНиП линия сначала заводится на счетчик, который устанавливается снаружи. Для защиты от влияния окружающей среды счетчик размещается в герметичном ящике с окошком. После счетчика устанавливается пакетный выключатель, который прервет подачу энергию при возникновении нештатных ситуаций на линии.

Ввод кабеля и установка щитка

Для ввода в дачу самым надежным вариантом является прокладка силового кабеля в траншее на глубине не менее 80 см. Спуск со столба надо делать в металлическом гофре.

В траншее прокладывать в асбоцементной или пластиковой трубе. Воздушный способ прокладки неудобен из-за необходимости время от времени обрезать ветки деревьев касающихся кабеля.

Во время сильных ветров возможен обрыв линии.

В линиях электропередач используются алюминиевые провода, поэтому для снятия напряжения со столба потребуется тоже алюминиевый кабель.

Раньше энергетики позволяли прокладывать голый провод до трубостойки с изоляторами, а дальше можно было подсоединять кабелем к электросчетчику.

Теперь из-за хищений электроэнергии (энергетика тоже стала частной) они требуют прокладывать кабель со столба и до электросчетчика одним куском с последующим пломбированием места подключения к счетчику.

Щит электропроводки вместе со счетчиком и автоматами защиты надо расположить в доступном месте, лучше на входе в коридоре или отдельном помещении вместе с отопительной системой.

В любом случае электрощит должен находиться выше уровня земли на полметра. Рекомендуется устанавливать на такой высоте, чтобы было удобно осуществлять монтаж, и снимать показания со счетчика.

Сейчас в продаже много унифицированных электрощитков для подсоединения электропроводки. В них можно разместить счетчики с автоматами защиты от перенапряжений, устройства защитного отключения (УЗО) от токов утечки и шины заземления.

Распределение нагрузки

Основные группы потребления

Равномерное распределение нагрузки между линиями необходимо для предотвращения их перегревания и отгорания контактов. Расчет проводится исходя из работы системы на проектной мощности не более 30 минут.

Для получения исходных данных следует воспользоваться такими рекомендациями по группировке потребителей в группы:

однотипные изделия;
суммирование показателей;
выделение отдельной группы мощных изделий с продолжительным режимом работы.

После этого нужно провести распределение установок по линиям. На основании проведенных расчетов определяется количество направлений, тип автоматов, потребность в УЗО, сечение жил и виды розеток для каждого помещения.

Распределение электрической нагрузки в доме

Обзор частых ошибок проектирования

Недочеты в схеме или планировании работы влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании электросети. Результатом может стать выход из строя дорогого оборудования, а что еще хуже – электротравма одного из жильцов.

Каких ошибок следует избегать:

использовать некачественную продукцию без маркировки и сертификации;
производить расчеты «один-в-один» – любые технические изделия и материалы необходимо приобретать с запасом;
закладывать в проект монтаж обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
в деревянных домах планировать применение закрытой проводки – более сложной и подчиняющейся списку требований ПУЭ;
проектировать коммутацию в одной распределительной коробке низковольтных и мощных силовых проводов;
планировать соединение проводов опасными для дальнейшего обслуживания и эксплуатации скрутками; лучший вариант – готовые клеммы;
составлять цепи из алюминиевых и медных проводов, а также использовать алюминиевую проводку.

Некоторые ошибки касаются неправильных расчетов. Например, штробы под кабель при закрытом способе монтажа должны закладываться на глубину 2-2,5 см, не меньше.

Неправильно располагать распределительные коробки внизу или на уровне человеческого роста. Их место – под потолком, в 20 см от подвесной конструкции или бетонной потолочной плиты

Нельзя подключать заземление розеток с помощью шлейфа, производить заземление на чугунные канализационные или стальные газовые трубы.

Если вы не знаете, как правильно провести электрическую проводку в доме, обратитесь в проектную организацию. Специалисты выедут на место и составят схему разводки, опираясь на конкретные условия монтажа.
