Меры безопасности для деревянного дома
Среди основных ошибок устройства домашней электропроводки в деревянном коттедже числятся:
- некачественное соединение жил (такие контакты потом начинают греться);
- использование одновременно медных и алюминиевых проводов (соединять их напрямую категорически запрещено);
- неиспользование металлических гильз и распределительных коробок;
- применение несоответствующих требованиям кабелей;
- неправильный подбор сечения жил и параметров защитных приборов;

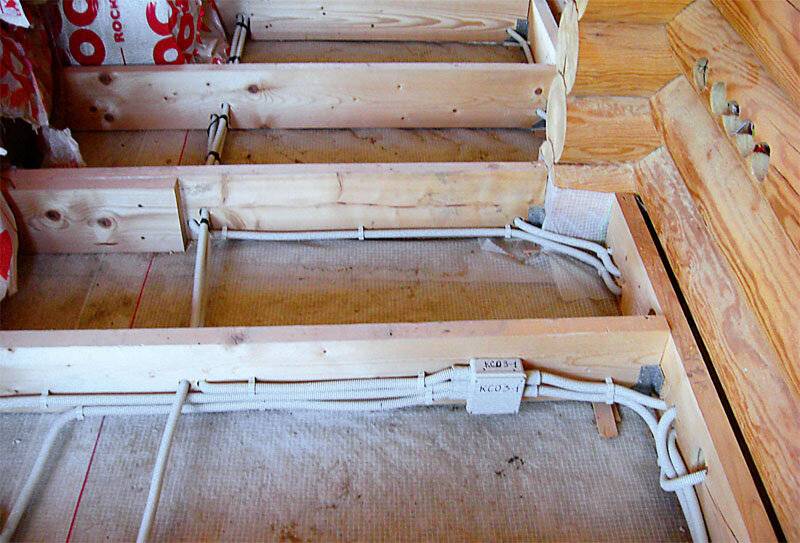

- использование пластиковой гофры при прокладке проводов в деревянных стенах и за декором.
Любая из этих ошибок ведет к повышению риска возникновения в коттедже пожара.

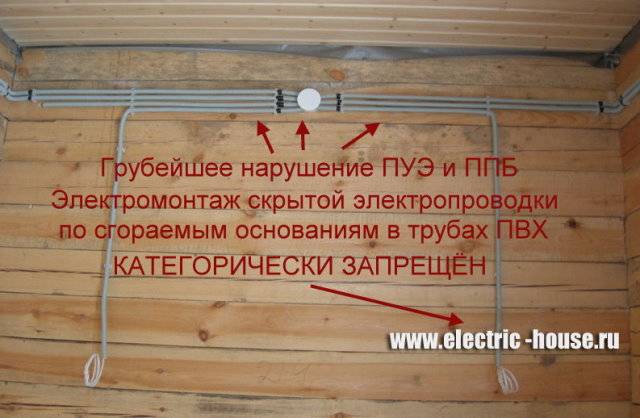

Использовать пластиковые рукава запрещено
Если есть хоть малейшие сомнения в собственных умениях и познаниях, то электромонтаж следует поручить профессионалу. С общим строительством все несколько проще.
Например, имеется пошаговая инструкция обустройства свайного фундамента своими руками в виде буронабивных свай. Достаточно ей следовать и фундаментное основание получится надежным. С электропроводкой все несколько сложнее.
При электромонтажных работах также не стоит забывать об элементарных мерах безопасности их выполнения. Весь используемый инструмент должен иметь ручки с резиновой изоляцией, а электрическая сеть должна быть обязательно обесточена.
Схема электропроводки в доме
По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.
Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате
Где ставить вводный щит, требования к корпусу
В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.
Вариант построения схемы электроснабжения дома
Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже: IP-44, но корпус обязательно должен быть металлический.
Организация ввода в дом
После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.
Схема электропроводки в деревянном доме при однофазном подключении (220 В)
В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток» электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.
Разбиваем потребителей на группы

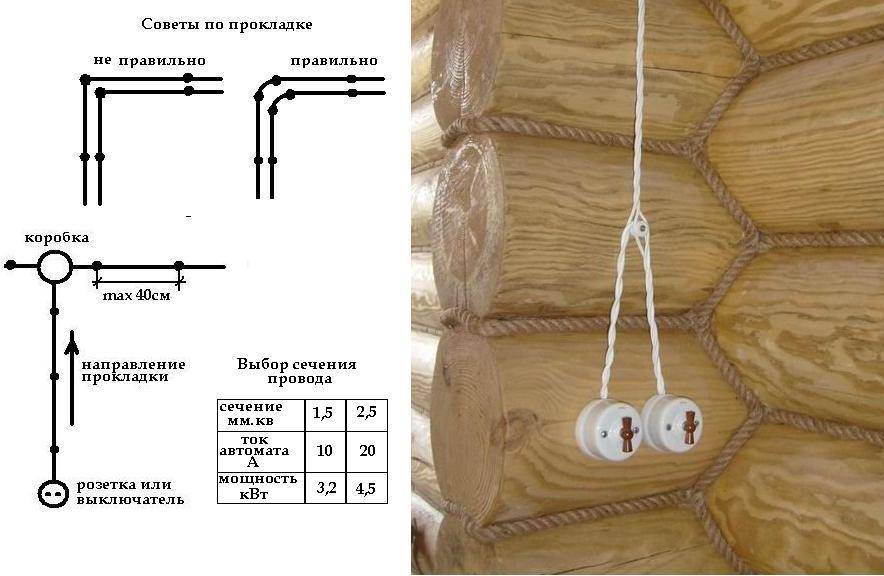

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п. — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).
Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов
С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.
Пример нарисованной на плане схема электропроводки в деревянном доме
И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.
Монтаж кабельно-проводниковой продукции
В большинстве случаев, при качественном монтаже вся кабельно-проводниковая продукция прокладывается в гофре. Это дает дополнительную защиту кабеля, упрощает монтаж и делает возможную последующую замену при выходе кабеля из строя без вскрытия стен и нарушения выполненного ремонта. Также стоит отметить, что электропроводка в доме своими руками в 90 % случаев выполняется скрытым способом (в штробах) и очень редко в кабель-каналах открытым способом.
Сечение жил кабеля
Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.
Расчет жил кабеля
Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.
- Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
- Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
- Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
- Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
- Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.
Выбор типа оболочки
Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).
Какие лучше использовать выключатели и розетки
Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.
Они могут быть:
- (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
- (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.
Заземление
Заземлительный контур необходим, чтобы свести к минимуму опасность поражения людей электротоком. Современные объекты используют трехполюсные розетки с заземляющим контактом, соединенным заземляющей жилой с контуром.
Вводной кабель
Кабель, которым производится запитка дома от воздушной линии, называется вводным, он должен выдерживать общую нагрузку подключаемого объекта. Кабель ввода прокладывается от столба линии электропередач (ЛЭП) до вводного щитка. Монтаж к щитку осуществляется самостоятельно, к ЛЭП его присоединяет специализированная бригада электромонтажников.
Самонесущий изолированный провод (СИП), которым производится ввод, бывает сечением 10,16 и 25 мм. СИП фиксируется специальными натяжителями, его зачистка и коммутация посредством скруток не допускается, необходимо использовать прокалывающие зажимы.
Основные требования
Ни в коем случае не стоит воспринимать данный материал как руководство к действию. Все работы по электрификации должны выполняться только квалифицированными специалистами, имеющими разрешение на доступ к электрическим сетям.
Но эти знания пригодятся любому человеку, занявшемуся стройкой, хотя бы для того, чтобы проконтролировать работу мастеров и не допустить «халтуры». Если же вы приняли решение произвести монтаж проводки своими руками, то должны осознать, что вся ответственность ложится на ваши плечи.
Некачественный монтаж электропроводки в доме деревянном – частая причина пожаров
В связи с тем, что строения из дерева обладают повышенной пожароопасностью, то и требования, предъявляемые к прокладке силовых линий, совершенно другие.
Далее приведём основные из них:
- Недопустимо возгорание силового кабеля и передача открытого огня к деревянной конструкции вследствие короткого замыкания. Если нет возможности, по каким-либо причинам, исключить подобный вариант полностью, то вероятность должна быть максимально снижена.
- Эксплуатационные и физико-технические свойства проводов, используемых вами, должны соответствовать потребляемой мощности с учётом пиковых нагрузок, на всех участках электропроводки. Не допускается любое проявление нагревания кабеля или мест клеммных соединений.
- Состояние проводов должно исключать риски поражения электричеством, как людей, так и животных.
Из вышесказанного следует, что вопрос красоты и эстетики в доме из дерева уходит на второй план. Ради визуального оформления помещения, уровень безопасности нельзя снижать даже незначительно. По ходу статьи будут упомянуты некоторые способы, позволяющие решить эту проблему.
Разновидности кабель каналов
Отсутствие единого регламента – это ещё одна причина, по которой проведение таких работ усложнено. Самостоятельно подобрать информацию, содержащуюся в ПУЭ, СНиПах и ГОСТах, не так просто, так как из-за специализированного характера информации, разобраться в них под силу только человеку, имеющему профильное образование.
Выбор сечения кабеля и его подключение
Сечение жил кабеля выбирают в зависимости от плановой нагрузки (в кВт) и материала жилы. Совсем необязательно делать всю разводку кабелем с одинаковой жилой. Можно сэкономить без ущерба для безопасности. Для этого на каждый участок подобирают сечение в зависимости от мощности приборов, которые будут сюда подключаться. Их потребляемая мощность суммируется, добавляется около 20%!з(MISSING)апаса и по этой величине в таблице подбирается сечение.
Таблица выбора сечения электрокабеля в зависимости от нагрузки
Для подключения электропитания в деревянном доме добавляются еще требования по пожарной безопасности. Основное — оболочка провода должна быть негорючей. В таких проводах в наименовании есть буквы «нг». Для обеспечения требуемой степени защиты также необходима двойная (ВВГ) или тройная (NYM) изоляция кабелей.
Чтобы электропроводка в деревянном доме своими руками была сделана правильно, лучше всего использовать кабели с разноцветными жилами. Тогда вы точно не перепутаете ноль с фазой или заземлением. Обычно цвета распределяются таким образом:
«земля» — желто-зеленый; «ноль» — голубой; «фаза» — коричневый. Один из вариантов электрического кабеля в тройной изоляции (NYM)
Если покупать будете кабель европейского производства, там цвета другие:
«земля» — желто-зеленый; «ноль» — белый; «фаза» — красный.
Подбор автоматического выключателя
К вводному автоматическому выключателю предъявляют иные требования. Во-первых, он должен резервировать групповые автоматы. Во-вторых, при возникновении замыкания сети данный элемент автоматически выключает деревянный дом от электропитания. В-третьих, при максимальной нагрузке, приходящейся на сеть, он не должен срабатывать.
Для трехфазной электросети применяется трехполюсный автомат. Когда предусматривается однофазное питание, то можно использовать как одно-, так и двухполюсные элементы.
Подбирая подходящий автоматический выключатель, необходимо рассчитать общую мощность, потребляемую всеми электроприборами в деревянном доме, и вычислить максимальный показатель тока по формуле I = P / U·cosϕ. Полученное число нужно умножить на коэффициент 1,1. В итоге станет известен номинальный ток, на который должен быть рассчитывать автомат. В деревянных домах в основном используются автоматические выключатели с номиналом, не превышающем 25 А.
Тип устройство определяется, исходя из минимального размера тока короткого замыкания. Для сети 220 В применяется упрощенный расчет I = 3260·S/L. Буквы «S» обозначает размер сечения кабеля в кв. мм, а «L» — его длину в м.
В конце потребуется рассчитать соотношение между первым и вторым показателями. В итоге получится характеристика автоматического выключателя. В частных деревянных домах обычно используют автоматы типа С.
Что говорят нормативы
Правила устройства электроустановок — ПУЭ — на этот вопрос дают однозначный ответ. Скрытая проводка в пустотах перегородок из горючих материалов допустима только в металлических трубах, обладающих свойством локализации.
СНиП дает более расплывчатую формулировку, поэтому рекомендуется руководствоваться ПУЭ. Под горючим материалом подразумевается именно дерево, даже имеющее противопожарную пропитку.

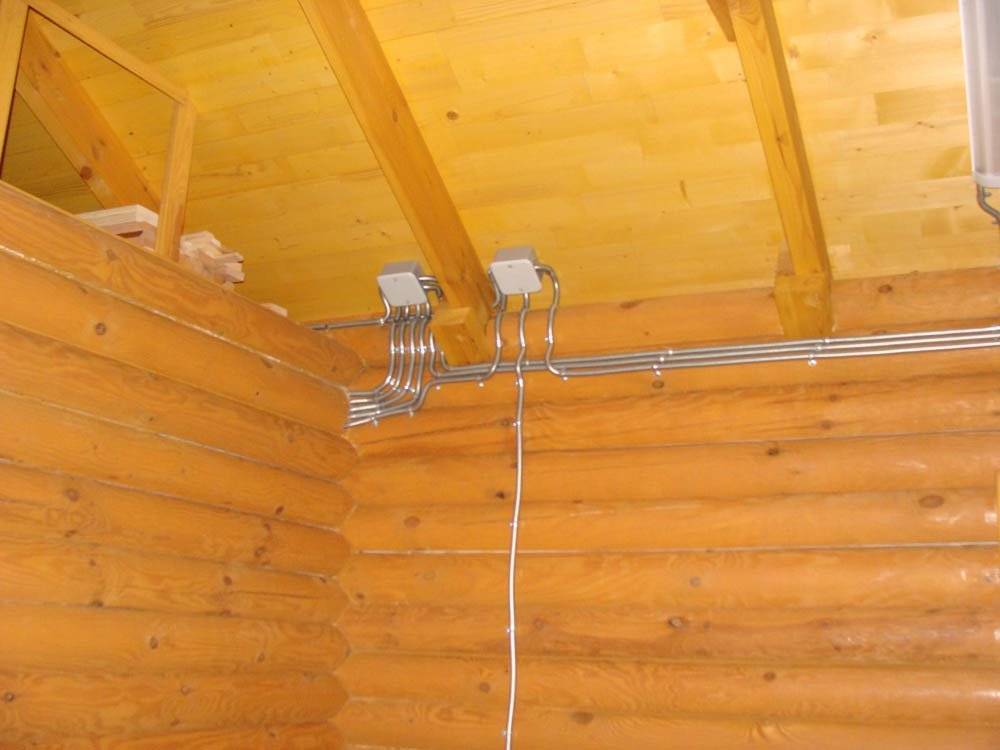

Под металлической трубой — стальная или медная труба квадратного или круглого профиля, имеющая регламентированную толщину стенки — не менее 2,8 мм для любого кабеля с сечением проводников до 4 мм.
Для кабелей сечением 6-10 мм толщина стенки трубы должна составлять 3,2 мм.
При этом запрещается плотно «забивать» трубу кабелями — кабель должен занимать не более 40% просвета.
Для ввода кабеля от ЛЭП в деревянный дом используется только толстостенная стальная гильза.
Это требование обусловлено следующей ситуацией. При возникновении короткого замыкания при пробое кабеля только толстостенная труба способна выдержать вспышку до момента ее самозатухания или срабатывания защитного автомата.
Использование металлорукавов или иной «брони» из гофрированного металла или пластика для скрытой проводки в деревянном доме недопустимо по следующим причинам:
- они не обеспечивают локализацию очага возможного возгорания, так как мгновенно прогорают при вспышке;
- они не защищают проводку от зубов мышей и крыс;
- они не защищают проводку от повреждений в случае усадки деревянного дома.
Главное «неофициальное» правило качественной проводки в рубленых деревянных домах — это превалирование безопасности над внешней красотой.
Полезные советы
Необходимо точно рассчитать и установить необходимое количество автоматов в распределительном щитке
Специалисты рекомендуют на каждый контур (комнату) монтировать один автомат.
Особое внимание электрическим контактам в распределительных коробках.
Розетки и выключатели монтируются на деревянные поверхности только при наличии изоляционных прокладок, которые не распространяют огонь.. Уделить особое внимание стеновым проходкам (сквозь стены между комнатами)
Сквозные отверстия делаются перфоратором с коронкой, куда закладывается металлическая труба. После протяжки кабеля внутренний диаметр трубы обязательно заполняется огнеупорным материалом
Уделить особое внимание стеновым проходкам (сквозь стены между комнатами). Сквозные отверстия делаются перфоратором с коронкой, куда закладывается металлическая труба
После протяжки кабеля внутренний диаметр трубы обязательно заполняется огнеупорным материалом.
Способы прокладки электрических кабелей
Кабели при установке электропроводки в доме могут располагаться в гофрированной трубе. Это обеспечивает защиту проводниковой продукции, упрощает процесс установки. Если потребуется заменить электропроводку, то не нужно разбивать стену и портить ремонт, достаточно извлечь провод с гофры. Но чаще всего выполняют скрытую установку в штробах, которые представляют собой специальные углубление в стене, на потолке и даже в полу.
Подбор кабелей и проводов
Провода обладают неустойчивостью к длительному нагреву. Они не обеспечивают должную защиту, так как имеют одинарную изоляцию. Для разводки электропроводки в частном доме применяют кабели. Они отличаются лучшими эксплуатационными характеристиками и долговечностью.
Для правильного выбора проводниковой продукции нужно оценить товар по некоторым критериям. Кабель должен быть с тремя жилами, чтобы можно было обеспечить заземление. Даже если в доме нет защитного автомата, проводник должен быть с тремя жилами, просто одна будет временно бездейственной.
Жилы для электропроводки в частном доме должны быть медными. Алюминий уже запрещено использовать. Особого внимания требует сечение кабеля. Чтобы его определить, делают расчет, отталкиваясь от мощности всей техники в доме.
Можно выбрать и стандартные проводники. Так для освещения оптимальное сечение составляет 1,5 мм2, а для розетки – 2,5 мм2. Для оборудования с большей нагрузкой минимальный размер составляет 4 мм2. Сечение вводного кабеля рассчитывается, исходя из номинала автомата. Обычно этот показатель находится в пределах 10-16 мм2.
При выборе кабеля учитывают марку. Их достаточно много, но для проводки следует изучить наиболее используемые варианты. Чтобы провести электропроводку в доме, рекомендуется использовать марки ВВГ, ВВГнг или NYM. ВВГ подходит для квартиры и небольших хозяйственных помещений. ВВГнг или NYM относятся к огнестойким разновидностям, поэтому активно применяются для построек с высокой влажностью.
Виды проводов для квартирной электропроводки.
Немаловажную роль при выборе кабелей для обустройства электропроводки в доме имеет завод-производитель. Некоторые компании выпускают изделия сомнительного качества. Использование такой продукции чревато опасными последствиями – может произойти замыкание. Лучше выбирать проверенных производителей, которые имеют все сертификаты качества.
Монтаж коробки и соединение проводов внутри конструкции
Для начала необходимо завести провода в коробку через специальные отверстия. Затем следует прикрутить распределительный прибор к стене с помощью саморезов или гвоздей. Некоторые хозяева предпочитают скрытую установку, поэтому коробка направляется в подготовленную нишу в стене или потолке.
Дальше с кабеля снимается изоляция. Эту операцию нужно проводить максимально аккуратно
Важно не повредить внутреннюю жилу. Поврежденные места изолируют с помощью изоленты
Кабели нужно подкорректировать по размерам, они должны умещаться внутри коробки. При этом предусматривается максимальный запас (приблизительно 15 см). Если электропроводка занимает много места, то кабеля укорачивают до 10-12 см.
Дальше зачищают концы и соединяют с помощью электрических зажимов (клемм). Скрученные концы следует изолировать изолентой или специальными колпачками. Провода разного назначения разводят в стороны. Затем кабели аккуратно складываются внутри коробки и крышка закрывается.
Способы расключения:
- С помощью паяльника;
- Использование сварочного аппарата;
- Применение клемм.
Расключение включает соединение жил одного назначения. Кабели соединяются по цветам. Такая схема поможет сделать разводку электропроводки в доме своими руками, не перепутав провода. Необходимо помнить, что коричневый цвет используется для фазы. Синий или черный оттенок характерный для нуля. Кабель с желто-зеленой расцветкой обозначает заземление (он может отсутствовать, если проводник двухжильный).
Способы соединения проводов.
Проведение испытаний электропроводки
Установленная в доме электропроводка обязательно требует проверки после монтажа. Для этого проводят специальный комплекс испытаний проводки. Сначала проводка проходит визуальный осмотр, затем проводят замеры: измеряют сопротивление изоляции, прогружают автоматы, измеряют сопротивление заземляющего проводника, проверяют рабочее состояние УЗО. Чтобы провести все необходимые замеры, потребуется специальное оборудование, которое есть у работников электротехнических лабораторий. Тем более это касается случаев, когда вы приобретаете старый деревянный дом. Первым делом необходимо вызвать специалистов и проверить состояние электропроводки в доме.

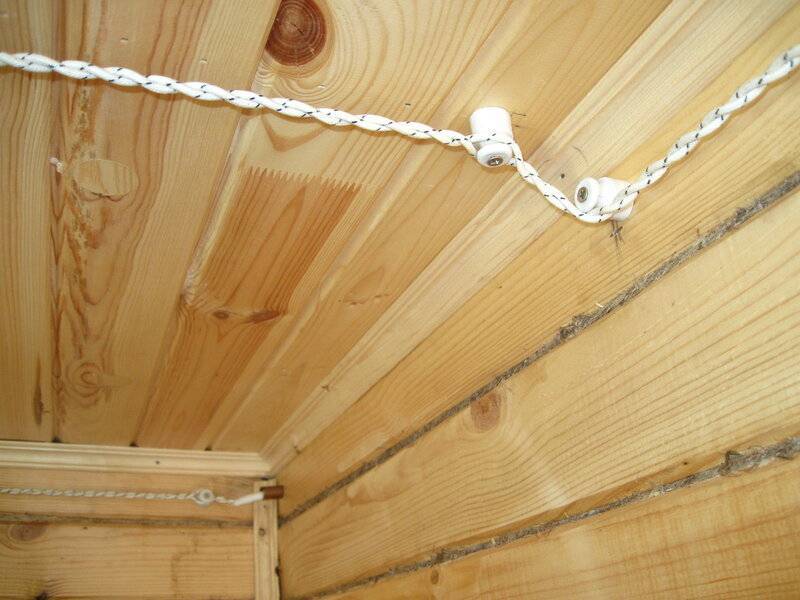

Плюс и минусы ретро проводки
Прежде чем остановить выбор на ретро проводке, взвесьте плюсы и минусы этого декоративного элемента. К достоинствам ретро проводки относятся:
- Изысканный внешний вид, который поможет дополнить стиль оформления деревянного дома.
- Удобство и простота монтажа. По правилам, для установки скрытой проводки под обшивку монтируются металлические трубы, герметично спаянные с распределительными коробками. Работа требует времени, сил, и капитального ремонта в доме.
Но имеются и минусы у декоративных проводов. К недостаткам ретро проводки относятся:
- Невозможность подключения мощных электроприборов, максимальное сечение жил ретро проводки всего 2,5 кв.мм. Обойти этот недостаток не удастся, в современном доме много техники, да и вводный кабель выполнить с помощью декоративного провода не получится. Такие провода уложите в гофротрубу и проведите под обшивкой. Используйте провода, имеющие специальный индекс пожарной безопасности, разрешенные для прокладки срытой проводки в деревянном доме.
- Высокая цена. Чтобы сэкономить часть бюджета, проложите ретро проводку только на видимых местах, для поддержания единого стиля помещения.
- Если в семье есть маленькие дети, монтаж наружной электрической проводки не рекомендован.
Простая прокладка
Простая электропроводка выполняется с помощью изолированного жесткого кабеля в один провод. Обычно его изолируют дважды или трижды. В качестве примера можно рассмотреть ВВГ или NYM кабели, у которых негорючая изоляция. Этот вариант — оптимальный для дома из бруса. Для крепления используются специальные железные скобы, которые крепят провода прямо поверх стены. Если стена имеет достаточно большую площадь (свыше 7 м2), то можно прокладывать кабель парно.
Если же изоляция выполнена стандартным образом, то необходимо ее улучшить, подложив под кабелем специальную прокладку из негорючего материала (лента из металла, асбест и др.). Следует учесть, что ширина прокладки должна быть такой, чтобы выступала из-под кабеля с обеих сторон на сантиметр. Кстати, в старых деревянных домах можно увидеть, что при открытой прокладке использовались керамические ролики, в которых и пролегал кабель. Сейчас этот метод изоляции считается ненадежным и запрещен в эксплуатации.
Остается добавить, что простая электропроводка — самый экономичный способ прокладки электрокабеля. Иногда этот метод выбирают, когда идет прокладка сразу нескольких кабелей.
Монтаж
Техника проведение монтажа проводки к деревянному дому состоит из этапов: подведения силового проводника к дому, монтирование распределительного щитка, прокладывание трассы из кабелей, монтаж розеток и выключателей, соединяем контакты и проверяем функциональность. Для всего этого вам понадобится приготовить дрель с коронкой, шуруповерт, обычные отвертки, отвертку с индикатором и защитные перчатки.
https://youtube.com/watch?v=HsJiGTS4cas
Установка распределителя
Его монтаж состоит из этапов:
- Щиток устанавливают вертикально, расстояние от пола 1,2-1,5 метра. Отличный вариант если поверхность изготовлена из бетонного, кирпичного или газосиликатного материала. В доме из дерева стоит оборудовать небольшое помещение и обустроить в нем нужную нам поверхность.
- Для монтирования щитка необходимо снимать главную сторону с дверей, обычно она крепится при помощи пластиковых защелок или маленьких шурупов. Наносят разметку и сверлят отверстия для пробок из пластика.
- Для того чтобы прикрепить необходимо обратную сторону щитка прислонить к стене и прикрепить при помощи шурупов. Следом на каждрй линии возле дин рейки монтируем УЗО, счетчик, автоматы. Модули делают по уменьшению тока.
- Для подсоединения автоматов рекомендуется использовать перемычки, которые вырезают из кабеля.
Ввод кабеля
При слишком большом расстоянии между домом и станцией используется воздушная подводка. Кабель используют с несущим тросом, натягивающийся между жильем и опорой. Если расстояние между столбом и деревянным домом больше 20 метров тогда рекомендуется устанавливать дополнительную опору.
