Проект №7. Проект гаража с мансардой и вторым светом
Этим проектом предусмотрено возведение по-настоящему роскошного гаража. Впрочем, назвать это здание просто гаражом язык не поворачивается. За счет наличия на мансарде полноценной жилой зоны гараж можно использовать как временное жилье, гостевой дом или же домик для охраны.
Особенности проекта:
- просторный гараж на два автомобиля с тремя окнами и отдельным входом;
- кладовая на первом этаже отлично подходит для хранения садового инвентаря или временно ненужной домашней утвари;
- на втором этаже располагается просторная студия, где можно оборудовать гостиную и спальную зону, а при необходимости – даже небольшую кухню;
- также на мансардном этаже есть место для прихожей и небольшого санузла;
- фишка проекта – балкон на мансарде, а также второй свет, за счет чего и первый, и мансардный этаж будут казаться более светлыми и просторными.
Общая площадь – 88 м2, а благодаря правильной планировке удалось разместить на этой площади массу полезных пространств.
Проект №8. Гараж на три автомобиля с мансардой
Ещё одно решение, которое сложно назвать просто гаражом. По сути, перед нами полноценный дом, только все жилые помещения в нем расположены на мансардном этаже, а не на первом, что более свойственно для обычных домов.
Особенности проекта:
- место для стоянки трёх автомобилей, а чтобы каждому водителю было удобно заезжать, предусмотрено трое ворот;
- в гараже есть пространство для оборудования зоны хранения — все инструменты, необходимые для ремонта авто, должны поместиться. Благодаря наличию трёх окон днём в гараже будет светло;
- на мансардный этаж ведёт наружная лестница — необычное, но достаточно удобное решение, позволяющее полностью изолировать жилую зону от гаража;
- на мансарде размещаются две спальни площадью 25 и 28 м², между ними расположен санузел, гостиная со столовой зоной и кухонный уголок;
- одна из спален имеет выход на балкон.
Общая площадь — 178 м².
Фундамент
Ленточный фундамент под гараж
Планируемая двухэтажная постройка имеет существенный вес, поэтому необходима прочная основа. Ленточный фундамент, углубленный до 1 метра, будет оптимальным вариантом. Если грунт на вашем участке подвижный, то лучше не делать смотровую яму.
На площадке, выбранной под строительство, выполняется разметка периметра и выкапывается траншея. Если глубина промерзания почвы больше метра, его нужно сделать глубже. Дно котлована засыпается песком вперемешку со щебнем и утрамбовывается. Подушка делается высотой от 15 до 30 см.
Опалубка для наружной части фундамента монтируется из досок, а внутри нее устанавливают арматуру для жесткости конструкции. Каркас заливают бетоном и накрывают до высыхания. Альтернативой ленточному фундаменту может стать монолитная железобетонная плита.
Стеновой материал
Несущие стены можно возводить в принципе из любого материала. Однако наиболее распространены двухэтажные гаражи из кирпича и пеноблоков — они прочные, долговечные и устойчивые к большинству повреждающих факторов. Блочная кладка обходится гораздо дешевле кирпичной, да и выполняется быстрее. С появлением каркасных технологий также стало возможным сооружение двухуровневых гаражей из сэндвич-панелей. Легкие, теплые и быстровозводимые конструкции позволяют экономить не только на строках строительства, но также на денежных и трудовых затратах. При желании, вы можете надстроить верхний этаж над уже готовым боксом. Для этого понадобится произвести небольшие изменения в перекрытии.
Последовательность работ при возведении гаража
Строительство такого объекта с жилой комнатой отличается от возведения обычного гаража рядом особенностей. Строительная компания предоставит типовой проект или возведет строение по индивидуальным эскизам. В первом случае вы используется готовая документация и чертежи, которые были разработаны заранее. При создании персонального проекта будут учтены ваши личные пожелания, но такой вариант обойдется дороже.
Чтобы получить хороший результат лучше обратиться к специалистам Источник assz.ru
Согласно первому, у вас есть возможность выбора готовой документации и проектов, которые были разработаны заранее.
Ключевые этапы возведения включают:
Заливку фундамента.Лучшим вариантом под проект гаража на 2 машины с мансардой традиционно считается монолитное основание, которое обустраивают в заранее вырытом котловане. Подготовленную площадь либо заливают тяжелым бетоном, либо укладывают готовые железобетонные плиты.
Храним с умом – как обустроить помещения?
Каждый сантиметр стены может быть использован с пользой – и это неудивительно. На вертикальных поверхностях обычно крепят садовый (шланги, грабли, лопаты и т.п.), а также спортивный инвентарь (лыжи, теннисные ракетки, скейтборды и велосипеды). Но под цели складирования можно использовать даже потолок! Помните, подвешиваемые на крюки предметы должны быть легкими, и их лучше помещать в авоськи. Если же речь идет об объемном и плоском предмете (например, доске для серфинга), его следует надежно закрепить.
Порядок в оговариваемом помещении легко поддерживать, если заранее позаботиться о специальной системе хранения. В состав последней, как правило, входят подвесные шкафчики с выдвижными ящиками и полками, стеллажи, корзины для мелочей и инструмента, различного рода вешалки. Некоторые производители предлагают другие аксессуары фирменной разработки, изготовленные из прочного материала – металла, защищенного от коррозии, или пластика высокого качества.
Систему хранения лучше установить по наиболее длинной (обычно боковой) стене. В этом случае вы оптимально используете располагаемые площади. Помните, чтобы случайно не повредить автомобиль, минимальное расстояние, отделяющее от него полки, должно составлять не менее 1,5 метра.

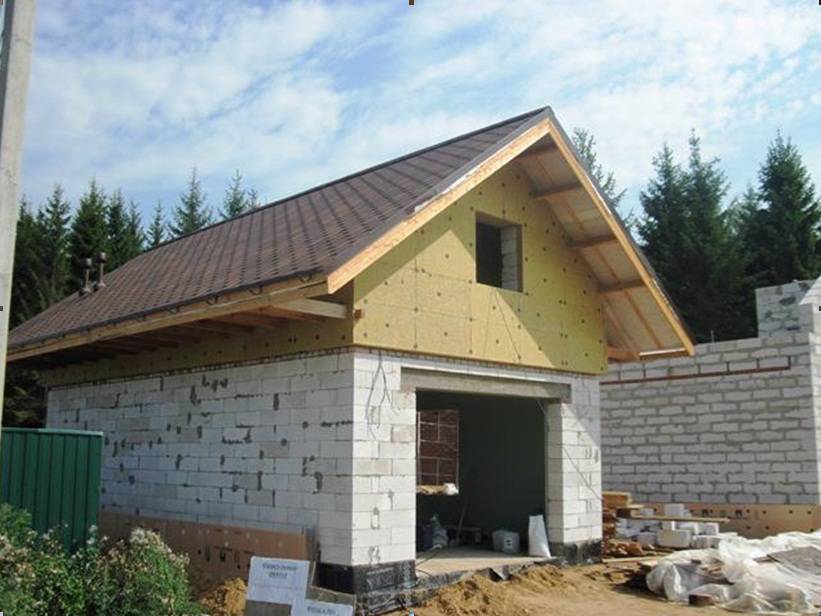

Строительство гаража с мансардой своими руками
Вне зависимости от типа и особенностей сооружения, построить гараж со вторым этажом, который выдержит многолетнюю эксплуатацию, можно, если здание возводится точно по плану
Важно до начала работ определиться с местом, где будет поставлена конструкция, учитывая при этом ряд особенностей
Выбор и закупка материалов
До начала строительства нужно определиться, из каких материалов возводится сооружение. Исходя из этого делаются расчеты расхода утеплителей, распределяются зоны для прокладки коммуникаций и выполняются иные действия.
Хорошими эксплуатационными качествами обладают строения из пеноблока. Этот материал:
- не требует дополнительного усиления;
- устойчив к воздействию влаги и перепадам температур;
- прост в монтаже.
Сравнительно недорогим окажется гараж, возведенный по каркасной технологии. Монтаж подобных конструкций относительно прост, а на строительство уходит не более одного месяца.
Выбор места под строительство
При выборе зоны для возведения гаража с мансардой рекомендуется учесть следующие нюансы:
- наличие свободного подъезда;
- расстояние от гаража до ворот должно составлять 5-7 метров;
- площадка под строительство предварительно выравнивается;
- оптимальное расстояние от гаража до дома — 7 метров.
Гараж рекомендуют располагать на возвышенности, благодаря чему исключается подтопление внутренних помещений. При выборе места также следует учитывать наличие возможности для подведения коммуникаций к строению, в том числе и канализации с водопроводом.
Фундамент
Тип фундамента подбирается с учетом финансовых возможностей и материалов, из которых возводятся стены. Для гаража с мансардой подойдет основание из бетонной плиты. После заливки материала отпадает необходимость в монтаже пола.
Монтаж стен
Монтаж стен, как и остальной части здания, проводится согласно разработанному проекту. Технология возведения конструкции отличается в зависимости от типа выбранного материала. А проект определяет расположение стен.
На этапе возведения конструкции рекомендуется очертить зоны, через которые будут в дальнейшем подводиться коммуникации (сделать в соответствующих местах отверстия под трубы). Сразу после монтажа стен следует приступать к установке стропил и укладке кровельного материала. На этом же этапе монтируется вентиляционная система, необходимая для отвода выхлопных газов.
Устройство мансарды
После завершения строительства наступает этап обустройства внутреннего пространства. Стен, пол и потолок мансарды утепляют посредством минеральной ваты или иного подходящего материала. После этого конструкции обшиваются листами USB или фанеры.
По окончании работ можно приступать к зонированию внутреннего помещения. Этот этап необходим, если мансарда используется как баня. Подобные конструкции требуют выделения отдельных комнат под парилку и место для отдыха.
Недостатки отдельного гаража:
- более высокая стоимость гаража — в основном за счет отдельной крыши;
- необходимость выходить на улицу, чтобы попасть в гараж;
- большая потеря площади участка.
Как мы видим, проект гаража с мансардой может быть реализован как для пристроенного к дому так и для отдельно стоящего гаража. Мансардный этаж можно использовать в соответствии со своими потребностями. Здесь вы можете создать спортивную комнату, домашнюю сауну, гостевой домик, мастерскую, музыкальную студию — вообщем, управлять этим пространством так, как считаете нужным.
Какие габариты должны быть у гаража, чтобы сделать его функциональным?
Проект №10. Проект гаража на три авто
Автор проекта задумывал его как гараж с жилой зоной для обслуживающего персонала. Решение будет интересно владельцам больших участков, выдвигающих повышенные требования к собственному комфорту. На общей площади 145 м² расположились следующие зоны:
- гараж на три автомобиля, но въездов, увы, только двое, потому одна из машин будет постоянно заблокирована, что можно считать недостатком проекта;
- две небольшие спальни с практически зеркальной планировкой.
Гараж предлагают строить на монолитном фундаменте, стены возводить из кирпича, а для кровли использовать металлочерепицу.
Смотровая яма
Напомним о том, что при строительстве смотровой ямы обязательно нужно учесть глубину залегания грунтовых вод. Если глубина более 2,5 м, то изготавливать дренаж нет необходимости. Если меньше, то дренаж, соответственно, необходим. Предлагаем вам ознакомиться с процессом изготовления смотровой ямы, в которой необходимо сделать дренаж. Также следует произвести расчеты по ее размеру. Длина выбирается с учетом размера автомобиля, обычно достаточно 2 м. Что касается глубины, то она должна быть такой, чтобы в ней было удобно передвигаться. Так, вы учитываете рост автовладельца, добавляя к нему 30 см и клиренс машины, который равен от 120 до 175 мм. В результате примерная глубина будет достигать до 1800 мм. (30 см очень много – до машины не достанешь. Клиренс у машин разный и это нужно учитывать заранее, учитывая показатели имеющегося автомобиля.
Работы по изготовлению смотровой ямы выглядят следующим образом:
- Сперва выполняются земельные работы. При этом учтите толщину финишной стяжки пола, подушки, гидроизоляционного слоя и дренажа.
- Дно ямы следует засыпать гравием, слоем 100 мм, а затем песком слоем 50 мм. Все это поочередно трамбуется.
- По периметру котлована выкапываются траншеи для организации дренажа, глубиной до 500 мм.
- Дно траншеи застилается геотекстилем. Его необходимо завернуть на стену траншеи на 80 см.
- Далее засыпается слой гравия в 50 мм, а сверху монтируется дренажная труба. Можно использовать перфорированные трубы из пластика, асбестоцемента или керамики. При укладке трубы сделайте небольшой уклон для их функциональности. На 1 м будет достаточно 1 см уклона.
- После этого засыпаете трубу слоем гравия в 20 см и заворачиваете геотекстиль. Так, дренаж готов.
- Будущий пол ямы засыпается небольшим слоем глины, который необходимо утрамбовать.
- Следующим слоем расстилается рулонная гидроизоляция, например, рубероид или полиэтиленовая пленка.
- После изготавливается опалубка для пола, укладывается армирующий каркас из арматуры и заливается бетоном. В смесь бетона рекомендуется добавить «Дегидрол» или «Бетоноправ» для изготовления водонепроницаемого бетона.
- Когда стяжка пола высохла, проводится повторная гидроизоляция.
- Если грунтовые воды располагаются высоко к уровню землю, то стены смотровой ямы также замазываются/трамбуются глиной.
- Для строительства стен можно использовать кирпич или сделать монолитный бетон, предварительно сделав гидроизоляцию и соорудив опалубку с армированием. Последний вариант наиболее актуален при высоком уровне грунтовых вод.
- На стены укладывается гидроизоляционный слой, который соединяется с гидроизоляцией пола. Все стыки, щели и края тщательно обработайте. После этого выполняется заливка бетона.
- Когда стены высохли, можно производить финишную отделку стен и пола смотровой ямы.
- Стены можно поштукатурить и обложить плиткой или стекловолокнистыми плитами.
- Сверху ямы необходимо установить страховочную рейку. Она нужна с той целью, чтобы машины случайно не упала в яму. Для ее изготовления используется металлический уголок 60 мм. По размеру ямы сваривается каркас. Уложив на яму, каркас бетонируется. По завершении строительства на уголок можно будет укладывать доски (достаточно 40 мм толщины) для закрытия ямы.
Этот этап работы можно выполнять как сразу после заливки фундамента для стен гаража, так и после их возведения.
Готовые проекты
За основу собственного проекта строения из пеноблоков можно взять уже существующие. Например, один из них рассчитан на использование для двух автомобилей. Для большего удобства в этом проекте применяются секционные подъемные ворота. Они позволяют сэкономить пространство и обладают хорошей теплоизоляцией, если брать вариант из сэндвич-панелей.
Для большей теплоизоляции предусмотрен отдельный вход с небольшим тамбуром, который обеспечивает воздушный зазор. Пространство первого этажа, где будут находиться, автомобили не содержит дополнительных перегородок, что упрощает процесс парковки. Одни ворота меньше чем другие, это позволяет не изнашивать механизмы, если внутрь требуется поставить небольшое транспортное средство.
Мансарда выполнена как полноценное жилое помещение. Вход в нее осуществляется изнутри, при этом лестничный пролет закрыт от гаража и от веранды, что обеспечивает ему дополнительную теплоизоляцию. Есть полноразмерная ванна, что повышает удобство проживания. Кухня совмещена со столовой, что также удобно для приема гостей. Есть отдельная спальня, где владелец сможет отдохнуть от тяжелого дня. Такие помещения могут использоваться для проживания гостей, если в доме уже не осталось места.
Такой гараж можно назвать полноценным домом. Первый этаж предназначен не только для хранения автомобиля. Здесь же можно заметить отдельное помещение, которое отведено под котельную. Она может быть использована не только для отопления самого гаража, т. к. для такой площади мощность котельной будет излишней. Это означает, что гараж может служить местом, где размещается котельная для дома. Вход с улицы предусмотрен непосредственно в нее, при этом она отделена от других помещений стенами, что является требованием пожарной безопасности. Разумным является решение разместить на первом этаже совмещенный санузел, т. к. горячая вода в этом случае будет проделывать наименьший путь к водоразборным точкам. Такой подход также дает возможность сэкономить пространство на втором этаже и облегчить монтаж коммуникаций.
По проекту спальня получается довольно просторной, поэтому в ней можно организовать кабинет или устроить гардеробную комнату. Площади второго помещения достаточно для размещения кухни и столовой. Лестница сделана компактной с пролетами, которые расположены под углом в 180 градусов.
Для двух автомобилей можно рассмотреть также и такой вариант проекта. Его изюминкой является разграничение пространства для каждого автомобиля на первом этаже. При этом, если требуется взять только одно транспортное средство, нет необходимости задействовать цельные ворота. Достаточно использовать те, что находятся ближе к автомобилю. Внутри предусмотрено естественное освещение через окна в противоположной от ворот стене, а также дополнительный вход сбоку.
Второй этаж в этом проекте также оформлен довольно привлекательно. Лестничный пролет отделен дверью от основного помещения, что позволяет сохранять тепло внутри. При входе расположилась небольшая кладовка, которую можно использовать в качестве гардеробной. Рядом с ней есть полноценный санузел.
Две больших спальни позволят себя хорошо и свободно чувствовать на мансарде две семьи, если их потребуется разместить после приезда. В комнате отдыха может быть установлен небольшой кухонный уголок, который бы облегчил приготовление пищи. Кухню также можно оборудовать, сместив ванную комнату на место одной из спален и объединив комнату отдыха с соседним помещением. В этом случае останется расположить еще несколько человек в гостиной, но будет доступна полноценная кухня
Важно предусмотреть хорошую звукоизоляцию в гараже. Кроме того, потребуется хорошее утепление кровли, чтобы на втором этаже было комфортно находиться
Видео о гараже с мансардой, в котором две мастерские, есть ниже.
Преимущества и недостатки
Гараж с мансардой отличается несколькими выраженными достоинствами:
- наличие дополнительного закрытого пространства, которое можно использовать для различных целей;
- мансарда может эксплуатироваться, как полноценный дом;
- мансарду можно использовать, как место для временного проживания, пока строится дом либо проводятся ремонтные работы.
К числу недостатков подобных конструкций относится следующее:
- увеличение расходов на закупку строительных материалов;
- более длительное строительство;
- необходимость в подведении дополнительных коммуникаций;
- рост расходов на оплату коммунальных платежей.
Оптимальным, с точки зрения нивелирования указанных недостатков, считается возведение гаража с мансардой при частном доме. Объединив оба сооружения, можно снизить объем расходов, связанных как со строительством (нет необходимости в укладке четвертой стены), так и с подводом коммуникаций.
Что нужно учесть перед началом строительных работ
Нужно получить разрешительные документы для стройки Перестроенный гараж подпадает под статус объектов жилой недвижимости, а это уже совсем другие критерии.
В плане безопасности строение обязано отвечать таким требованиям:
- Прочность. Несущие конструкции должны с запасом выдержать дополнительный вес или их нужно усиливать. Высокую крышу нужно сделать устойчивой к ветровым и снеговым нагрузкам.
- Пожарная безопасность. Необходимо использовать негорючие материалы или обрабатывать конструкции из дерева специальными пропитками и защитными экранами. Проводку следует прокладывать в стальных гофрированных каналах.

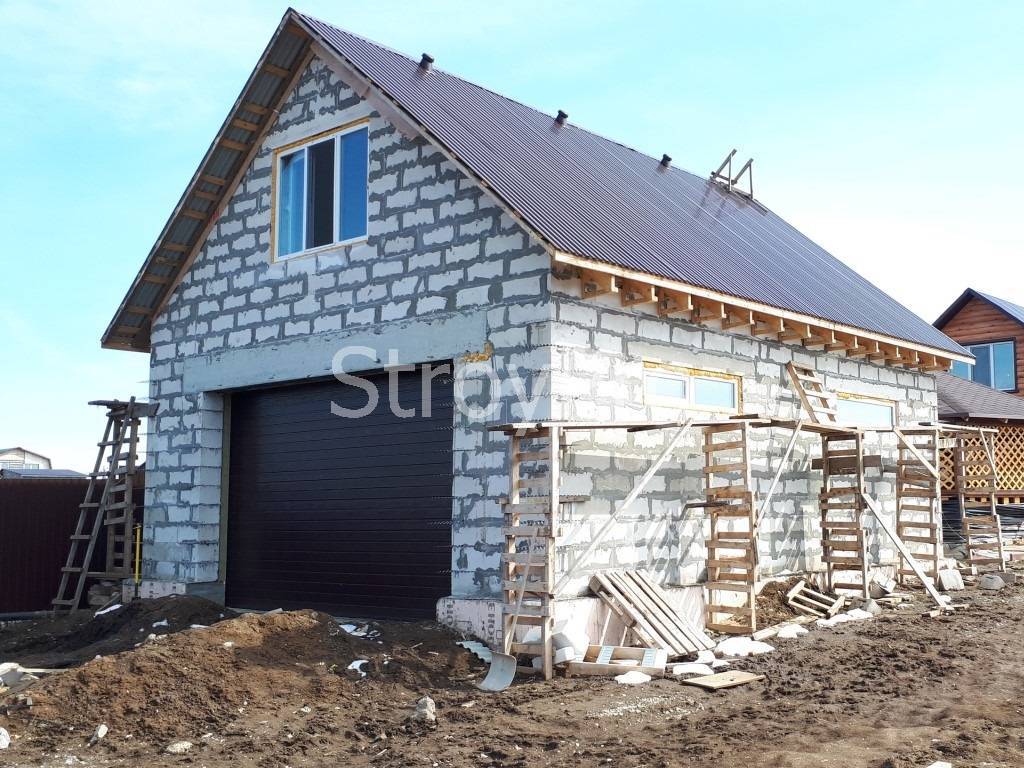

Делаем фундамент для гаража из пеноблоков своими руками
Несмотря на то, что стены будут легче обычных из шлакоблока или ракушечника, фундамент желательно делать основательным. Надо сразу рассчитывать на здание из 2 этажей (авось мастерскую сверху потом захотите) и подъемник. Фундамент для гаража из пеноблоков может быть ленточным бетонным или просто из блоков ФБС. Если это отдельно стоящий гараж на ровной поверхности, тогда подойдет самодельный ленточный фундамент, как под забор или дом.
Мы использовали блоки ФБС для основания, поскольку пристройка подходила к дому, перепад высоты был большим. К тому же на стройке завалялось много лишних блоков, которые некуда было использовать, а бетон нынче совсем не дешевый. Поэтому… Экономии ради… В целом фундамент для гаража получилось сделать очень быстро и довольно надежно. Рассмотрим пошагово как это реализовать:
ШАГ 1: траншея. Выкопать для установки первого блока, подсыпать щебня и сверху песок, разровнять и поставить первый ряд блоков ФБС.
ШАГ 2: выровнять по уровню, поставить остальные блоки. Ничего хитрого нет, все как в обычной кладке кирпича: подровняли, поставили. Желательно по нитке выставить все, если блоки возвышаются над фактическим уровнем земли. Тогда меньше выравнивать штукатуркой в будущем при постройке гаража.
ШАГ 3: забить «дырки» раствором. При строительстве фундамента гаража таким способом обязательно будут полые пространства. Если блоки б/у – тем более работы будет много. Закидываем отверстия все раствором, если очень большие – закидываем камень подходящего размера и замазываем вокруг.
ШАГ 4: подровнять. Выводим углы, если таковых нет, выполняем черновую подгонку. Любуемся результатом и фотографируем на всякий случай (вдруг когда-то статью захочется написать!).
Теперь можно начинать строительство гаража по чертежам или без них. Можно просто рассчитать длину и ширину. Наш вариант был 11 метров в длину и 5 шириной. Рассчитано так, чтобы влезло свободно 2 машины. На одну машину достаточно будет 6 метров длины (чтобы можно было комфортно пройти еще). Теперь выберем правильный материал и перейдем к кладке стен из пеноблока пошагово и с наглядными фото, которые были сделаны в процессе.
Заключение
Мансарда над гаражом – один из вариантов удачного распределения пространства и разделения постройки на функциональные зоны. Тщательно продумав планировку, получите ряд преимуществ и дополнительных возможностей. При выборе строительной компании, которая претворит вашу задумку в жизнь, следует учитывать опыт работы при выполнении подобных проектов.
Прочитать позже
Отправим материал на почту
Распечатать
Длина гаража:
Практичный минимум должен составлять 6 м, при этом оставшееся пространство используется для полок для хранения инструмента или как мастерская.
Как бы вы не использовали мансардный этаж — одно из его главных преимуществ, что шумы не достигают главного дома — самое место для мастерской или музыкальной студии.
Автономный гараж на две машины не должен быть слишком большим, чтобы не доминировать над домом.
Гараж может быть местом не только для автомобиля. Дополнительная площадь позволит вам хранить садовое оборудование и инструменты или предметы домашнего обихода , которых негде «втиснуть».
Практичный вариант гаража для семьи с частыми визитами гостей — дополнительная стоянка под навесом рядом с гаражом и гостевая комната в мансарде.
Задняя часть гаража, обращенная в сад используется как зона отдыха с мангалом.
- гараж 31,88 м²,
- места для хранения 6,69 м²,
- туалет 3,18 м²
Планировка мансардного этажа:
- прихожая 4,47 м²,
- кухня 9,86 м²,
- комната 8,45 м²,
- ванная 3,03 м²,
- балкон 8,17 м².
Если вы ищите проект гаража, которые включает в себя приятные бонусы, то обратите внимание на это решение — гараж с беседкой с мангалом
Полезная площадь гаража 17,5 м², общая площадь мансарды 38,3 м², полезная 7,3 м²

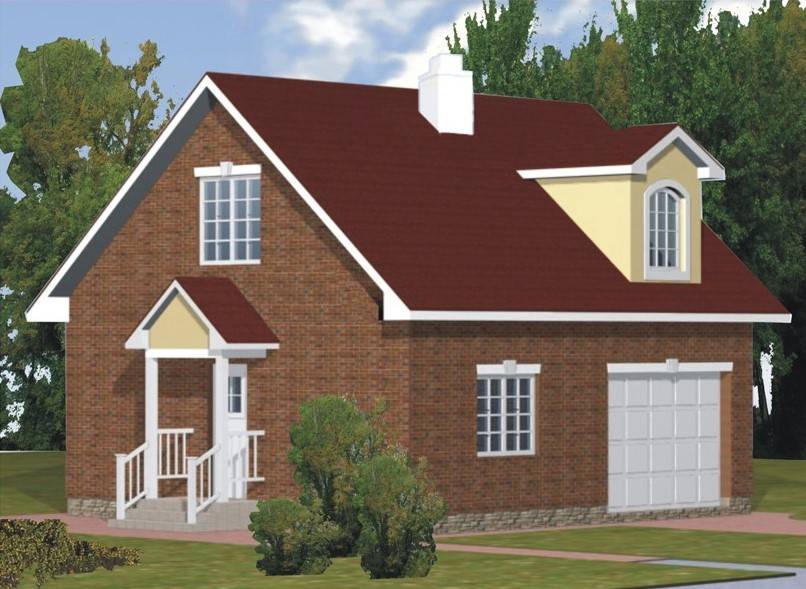

Двухэтажный гараж, отдельно стоящий, из кирпича с двускатной крышей.
В задней части постройки есть кухня и ванная комната, внешняя лестница ведет на мансардный этаж.
Планировка гаража:
- 1.1 — ванная 4,35 м²
- 1.2 — мастерская 5,71 м²
- 1.3 — кухня 14,52 м²
- 1.4- гараж 34,51 м²
- 1.5 -терраса 32,15 м²
Площадь второго этажа почти 40 м2 была разделена на 2 комнаты плюс дополнительная ванная комната и холл. Эта часть здания может быть выделена в студию, помещение под аренду или квартиру для ваших гостей.
Планировка мансарды над гаражом:
- 2.1 — лестница 4,11 м²
- 2.2 — балкон 9,81 м²
- 2.3 — холл 12,63 м²
- 2.4 — ванная 4,90 м²
- 2.5 — комната 7,79 м²
- 2.6 — комната 14,40 м²
Чтобы лучше использовать полезное пространство гаража можно совместить постройку с небольшой террасой с видом на сад.
Планировка гаража и мансарды:
- гараж 29,90 м²
- кладовка 5,20 м²
- коридор 5,40 м²
- терраса 20.00 м²
- лестница 5,00 м²
- прихожая 13.00 m²
- ванная 4,60 м²
- спальня 9,70 м²
- гостиная 11,30 м²
- кухня 4,40 м²
Если вы планируете построить двухэтажный гараж с квартирой на чердаке, этот проект может оказаться настоящим хитом. Гараж представляет собой классическое кирпичное здание в форме, увенчанное крутой двускатной крышей. Традиционная архитектура гаража позволяет легко вписывать в любую среду.
Двое ворот, 260 х 224 см, ведут к гаражной части, запланированной на первом этаже. Внутри можно легко припарковать три машины, есть также место для велосипедов, косилок, мотоциклов или другого оборудования. Дополнительные функции хранения или небольшой мастерской будет выполнять небольшое подсобное помещение, размещенное в углу гаража.
Планировка мансарды над гаражом:
- 2.1 — холл 14,16 м²
- 2.2 — кухня 4,17 м²
- 2.3 — ванная 3,59 м²
- 2.4 — комната 18,76 м²
- 2.5 — комната 15,29 м²
- 2.6 — балкон 4,86 м²
При планировании постройки гаража стоит задуматься об использовании пространства возле него , так этот проект гаража расширяет свою функциональность с помощью небольшого навеса, который служит дополнительным местом для парковки, а с другой стороны — является балконом для второго этажа.
Любое дополнительное пространство в гараже , такие как, полки , рабочие столы и шкафы , позволит более широко использовать эту площадь для различных целей. Чем больше места в гараже, тем удобнее будет им пользоваться.
Мечта многих водителей — хорошо оборудованная небольшая домашняя мастерская, которую, в идеале, хотелось бы использовать как свое личное пространство, и ваш гараж идеально подходит для этой цели.
Давайте подумаем о гараже в более далекой перспективе — ведь, жаль не использовать его для других целей. Из захламленного редко используемого помещения вы можете создать просторный, практичный и функциональный интерьер, который будет использоваться каждым членом семьи.
Что вы думаете о мансарде над гаражом? Мы что-то забыли или вы с чем-то не согласны? Пишите свои : все предложения приветствуются.
