Последовательность правильного монтажа электрического щита
Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.
Правильная сборка трёхфазного электрощита имеет следующую последовательность:
Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется.
После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя
Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель)
Использовать такое изделие проще, но его стоимость достаточно высока.
Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.
После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.
Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.
Подключение автоматов в щитке – вход сверху или снизу?
Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.
Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:
Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.
Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.
Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом – нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.
У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.
Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.
Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.
Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.
По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.
Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.
Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.
В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.
| Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя. |
Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.
Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.
Назначение оборудования и важность расчётов
Основное назначение распределительного щита – это защита домашней электросети от перегрузок, а самого помещения от пожара
Тут важно понимать, что проектирование и расчёты всех параметров необходимо провести с максимальной тщательностью.. Например, при неправильном расчёте поперечного сечения проводки и монтаже недостаточной величины, нагрузка на сеть может вызвать возгорание изоляционного слоя. Другая крайность – установка слишком мощных автоматов
В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток
Другая крайность – установка слишком мощных автоматов. В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток.
Например, при неправильном расчёте поперечного сечения проводки и монтаже недостаточной величины, нагрузка на сеть может вызвать возгорание изоляционного слоя. Другая крайность – установка слишком мощных автоматов. В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток.
Проводка большого сечения, не рассчитанного для конкретных условий, также оставляет сеть беззащитной. При скачке нагрузки, может не произойти защитных действий поскольку автоматические выключатели не успеют вовремя среагировать на критические показатели.

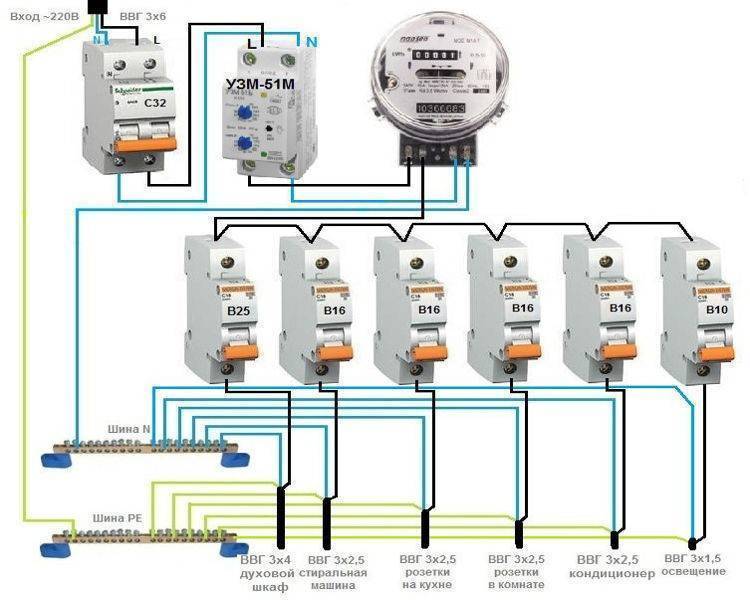

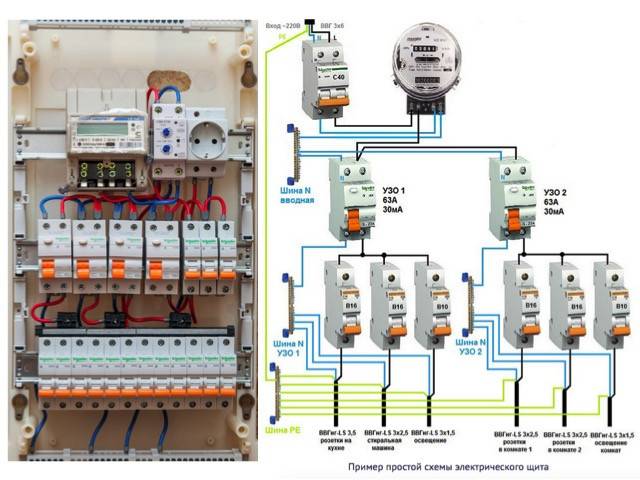

Примерная схема построения электрощитаИсточник ul-avesta.ru
Внутреннее наполнение – компоновка модульных устройств
Оборудование, монтируемое в щитке, изготовлено по стандартным унифицированным размерам. Для крепления служит DIN-рейка – металлический профиль. Одно место, занимаемое однополюсным автоматическим выключателем, называется модулем. Чтобы рассчитать, сколько места нужно в щитке, следует знать, что двухполюсный АВ – это 2 модуля, трехполюсный – три. Однофазное УЗО занимает 2 модуля, трехфазное – 4. Один клеммник – один модуль, счетчик, в зависимости от модификации, – 6–8 модулей.
Сборка щитка проводится на столе, что гораздо удобнее, чем на стене. Но предварительно следует установить крепление для щитка, когда он еще не заполнен модулями. Реализация принципиальной схемы может осуществляться несколькими способами: линейным или групповым. Независимо от способа первым всегда стоит вводный автомат. По линейному принципу дальше располагаются все УЗО, за ними автоматы. Размещение простое, но неисправность найти трудно. По второму способу приборы размещают группами: сначала УЗО, затем автоматы его группы.
Следует соблюдать правила монтажа:
- соединения внутри щитка выполняются проводом, одинаковым по сечению с входным;
- вход располагают вверху, выход – снизу;
- запрещается зажимать многожильный провод без наконечников НШВИ;
- чтобы зажать в одной клемме разные проводники, применяют наконечники для двух проводов.
Приступаем к сборке. Располагаем модули согласно выбранной схеме на DIN-рейке, закрепляем фиксаторами. Чтобы легче было работать, кроме схемы составляем план расположения приборов. Затем соединяем их между собой проводами. Концы зачищаем, если провода многожильные, вставляем в наконечники НВШИ подходящего сечения. Опрессовываем наконечники пресс-клещами КВТ, которые не очень дорогие по стоимости. Именно этот инструмент надежно закрепит проводники в наконечниках.
Значительно облегчит расключение электрического щитка применение специальных шин (гребенок). Они снабжены плоскими контактами (штырями), которые вводятся в контакты автоматики, обеспечивая надежное соединение. Производители автоматических устройств выпускают гребенки, подходящие по своим размерам именно для данных модулей, к другим они могут не подходить из-за различий в шаге.
Перенос электрощита в доме или квартире
Обычно перенос щитка производят в следующих случаях:
- Замена проводки в частном доме при капитальном ремонте. После его окончания перемещают электрический ящик со столба в дом.
- Иногда в период строительства электрощит переносят со столба в бытовку.
- При заселении в новую квартиру.
- Если возникла необходимость в подключении дополнительных потребителях электроэнергии, а щит не отвечает требованиям электробезопасности или возникает необходимость в увеличении количества автоматов.
- По окончании строительства коттеджа, электрощиток перемещают со столба на дом.
Электрощит проще всего перенести в новой квартире. Собственнику ничего не мешает, а ремонт все равно делают при заселении.
Строители стараются сэкономить, как на материалах, так и на работе. Они в щите устанавливают самые дешевые автоматы, а бокс не утапливают в стену. Так поступают не только в панельных, но и кирпичных домах.
Поэтому собственники стараются при заселении в квартиру изменить его местоположение, чтобы он был эстетичен. При этом не занимал полезной площади и отвечал всем требованиям безопасности. Можно оставить его на прежнем месте, заменив устройства защиты и проверив качество подводки электропроводов. Придется установить новые автоматы, номиналы которых соответствуют мощности оборудования собственника. Например, как показано на нижеприведенном рисунке.
В панельных домах обычно монтируется навесной бокс, так как не всегда возможно и не всегда разрешено штробить нишу в стене. Он располагается возле входной двери таким образом, что электрический щит мешается и расположен на проходе.
Несущие стены штробить в панельных домах запрещено (согласно Постановлению Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы», а также Постановлению правительства № 508 (Пункты 11.3 и 11.11 Приложения №1). Поэтому выбирайте накладные модели. Но если щит устанавливается на не несущей перегородке, то можно использовать встраиваемые боксы.
Владельцу не так часто приходится отключать электричество. Поэтому целесообразно оставить его около входной двери переместив его в удобное место. Но верх бокса не должен быть выше 1,8 м от уровня пола. При переносе с одного места на другое не следует забывать о требованиях техники безопасности. Не рекомендуется располагать его, как показано на рисунке ниже.
В этом случае отключение электричества будет затруднительно, что противоречит требованиям ПУЭ. Следует подыскать другое место для его размещения.
При замене электропроводки в квартире рекомендуется электрощиток перенести из подъезда в квартиру. При этом электросчетчик оставить на площадке. В этом случае можно спокойно наращивать вводной кабель, который идет от счетчика в квартиру.
Если прибор учета остаётся в этажном щите, то никаких согласований не требуется, а перенос можно выполнить своими руками. Если владелец не имеет навыков работы с электричеством, но лучше вызвать квалифицированного специалиста.
Монтаж и соединение комплектующих в корпусе
После приобретения всех комплектующих приступают к их установке в мини-бокс:
- В установленный корпус заводят все кабели групп потребителей и зачищают их концы;
- На проектное место в боксе монтируют DIN-рейку – основание для крепления всех комплектующих щитка;
- Автоматические выключатели, УЗО и счётчик крепятся на рейке – фиксацией до щелчка;
- Монтируются нулевая и заземляющая шины;
- Нарезаются соединительные провода необходимой длины;
- Все элементы соединяются между собой согласно схеме;
- Проверяется соответствие конструкции щитка схеме и выполняется подтяжка клемм;
- Включается вводный автомат.
Компоненты электрического щита
Распределительный щит состоит из множества устройств. Для надежной эксплуатации домашней электросети и защиты бытовых приборов, необходимо использовать автоматические выключатели, УЗО и диффавтоматы, реле контроля напряжения, шины и многое другое.
Автоматические выключатели
Приборы для автоматической защиты линии, которая к ним подключена. Они разрывают цель электропитания в том случае, если значение тока в линии значительно выше номинального параметра. Также предусмотрена защита от нагрева кабеля.
УЗО и диффавтоматы
Устройство защитного отключения (УЗО) отключает нагрузку, если появляются токи утечки. От них, в первую очередь, может пострадать человек. Также утечка негативно влияет на проводку, в результате чего провода могут нагреваться и возгорать.
Дифференциальный автомат — защищает от коротких замыканий, перегрузок, а также утечек тока. Его часто применяют вместо сочетания пары УЗО и обычного автомата. Главным преимуществом является защита от КЗ.
Реле контроля напряжения
Прибор используется для измерения входящего напряжения и поддержания заданного показателя. В случае резких скачков в сети, устройство отключает подачу электричества. Электрическая цепь замыкается только после восстановления показателя и выдержки времени. Основное назначение — защита электроприборов от скачков напряжения.
Шины заземления и зануления
Шины для заземления и нуля используют для удобства монтажа, а также соответствия щитка всем правилам ГОСТа и ПУЭ. Число DIN реек зависит от количества автоматов и других модулей, поэтому необходимо заранее составить схему монтажа.
Гребенчатая шина

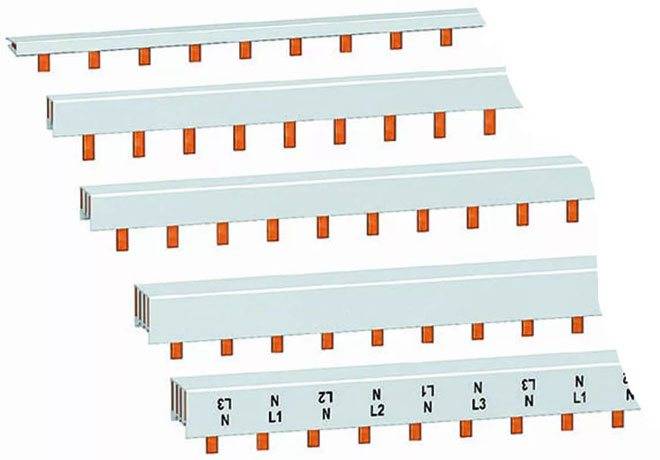

Используется вместо перемычек из кабеля, которые раньше самостоятельно делались электриками. Гребенка выглядит как цельная пластина с торчащими зубьями и предназначена для подключения автоматов, стоящих в одном ряду.
Прочее оборудование
В качестве дополнительного оборудования в распределительном щитке используют модульные контакторы, выключатели нагрузки, розетки на DIN рейку, таймеры и многое другое. Остальные приборы увеличивают удобство управления сетью электропитания.
Необходимые инструменты и подготовка к работе
Схема составлена, расположение элементов продумано. Далее пришло время установить сам бокс, если вы не сделали этого раньше. Монтаж распределительных щитовосуществляется согласно его типу: он может быть утоплен в стене (придется вырезать проем) или просто крепиться к ней, выступая на определенную ширину. Врезку ящика осуществляют при помощи шлифмашинки с алмазным кругом. Ящик прикладывают к стене, обводят карандашом или мелом по контуру, затем вырезают прямоугольник, “дробят” его на квадратики алмазным диском, а затем при помощи перфоратора или долота выбивают их на нужную глубину. Крепление производится дюбелями или саморезами.
Также для подключения вам понадобятся отвертки (крестообразные и обычные), мультиметр (для прозвона), нож для снятия изоляции, клеммы для соединения проводов или паяльник с оловом и припоем для спайки. Мы рекомендуем использовать клеммы — они надежные, стоят недорого и значительно ускоряют процесс сборки.
Не нарушает ли закон такой перенос
Перенос счетчика электроэнергии в квартиру должен быть согласован с Энергосбытом Самостоятельный перенос электросчетчика в квартиру с площадки считается законным, если перед этим были приняты следующие меры согласовательного характера:
- В службу Энергобыт подается заявление с просьбой о переносе квартирного прибора учета.
- После его рассмотрения представители компании подготавливают технические условия, согласно которым потребуется выполнить ряд монтажных операций.
- По их завершении должен прийти инспектор службы и проверить правильность подключения перенесенного прибора учета электрической энергии.
- Он должен опломбировать счетчик и составить акт осмотра с подтверждением отсутствия серьезных замечаний.
При таком порядке оформления переноса прибора не важно, кто был непосредственным исполнителем работ – сам пользователь или приглашенный специалист. За процедурой не последуют штрафные санкции
Но при нарушении хотя бы одного из перечисленных пунктов перенос счетчиков электроэнергии в квартиру не будет считаться законным.
Основной процесс
Шаг 1 – Создаем схему
Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

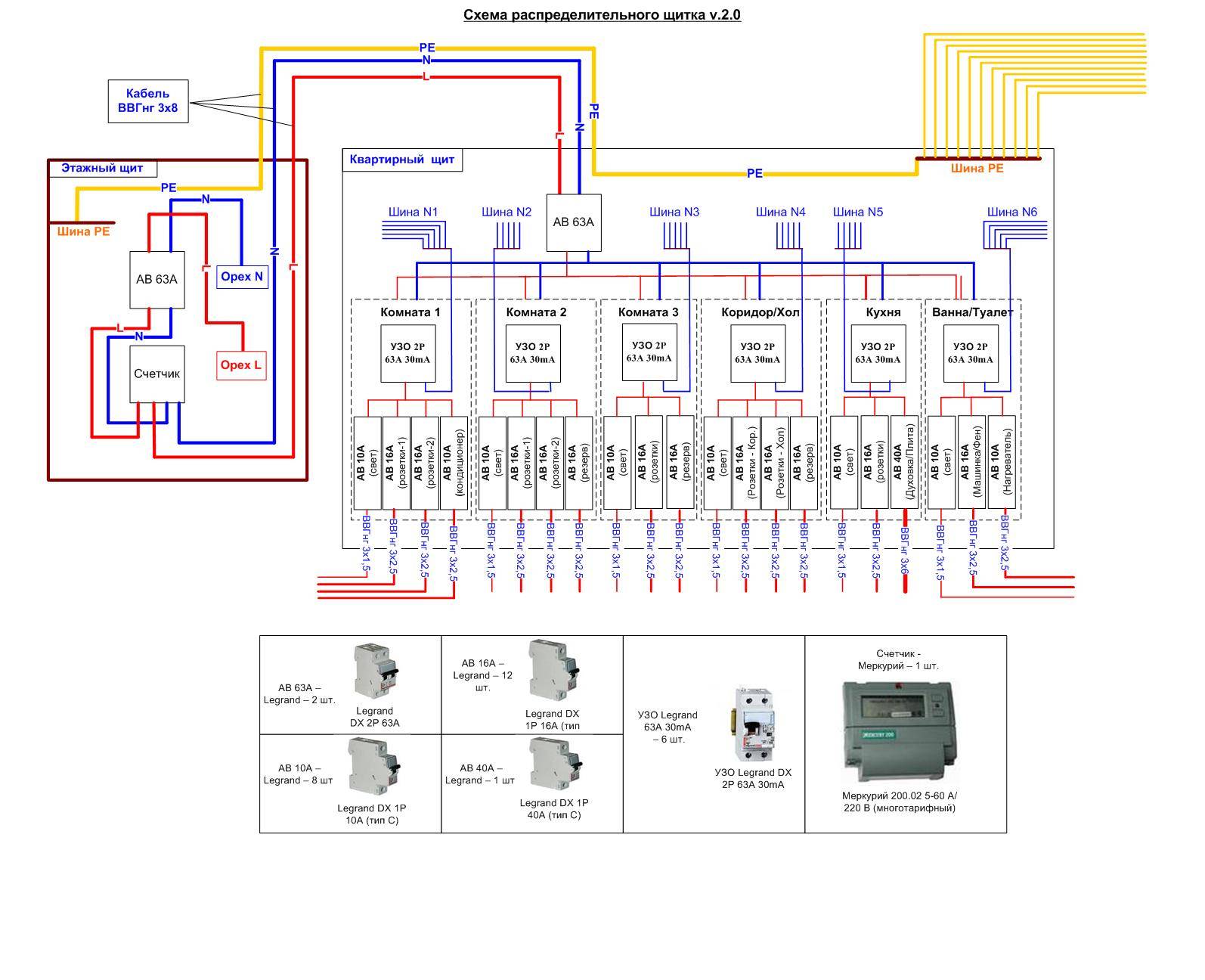

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:
В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.
Шаг 2 – Подготавливаем материалы и инструменты
Среди инструментов Вам обязательно потребуются:
- мультиметр (чтобы прозвонить проводку после подключения всех элементов).
- набор отверток (закручивать винтики на клеммах).
- инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
- шуруповерт (крепить бокс к стене)
Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:
Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.
Шаг 3 – Собираем электрощит
Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке. Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик
Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе
Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.
Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:
- Повесьте корпус на стену (либо установите в подготовленную нишу).
- Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
- Зачистите жилы для качественного присоединения к клеммам.
- С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
- Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
- Установите нулевую и заземляющую шину.
- Нарежьте соединительные провода на подходящие отрезки.
- Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке, мы рассказали в отдельной статье.
- Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
- Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика.
- Проверьте правильность выполненных работ, включив вводной автомат.
Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО, значит, все электромонтажные работы выполнены правильно.
Наглядный видео урок всего основного процесса:
Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.
Монтаж электрощита своими руками — что куда установить?
Перед тем, как собрать электрощиток своими руками, необходимо запомнить, что работа с цепями высокого напряжения представляет опасность для жизни. Поэтому необходимо обязательно выполнять правила, связанные с электробезопасностью.
Основным правилом сборки электрощитов является то, что работать можно только при отключенной электропроводке. Для того, чтобы убедиться в отсутствии напряжения на элементах электрощитка, можно воспользоваться индикаторной отверткой. И только в крайнем случае можно работать при наличии напряжения, но обязательно с использованием специальных диэлектрических перчаток.
- Выбор и установка корпуса щитка.
При выборе корпуса электрощитка желательно выбирать пластмассовый корпус. Вид корпуса также зависит от типа электропроводки в доме. В случае открытой проводки производится навесной монтаж корпуса, когда он устанавливается прямо на стену на высоте около полутора метров. При наличии скрытой проводки необходимо в стене делать специальную нишу. К стене корпус крепится с помощью саморезов или шурупов с дюбелями. В любом случае схема монтажа электрощитка предусматривает обеспечение свободного доступа к нему. Подключение электросчетчика.
По негласным правилам сетевых компаний, с целью предотвращения воровства электроэнергии, электросчетчик должен подключаться непосредственно к вводу сети. Его установка обычно осуществляется сетевой компанией. В случае необходимости схему подключения однофазного счетчика можно внедрить самостоятельно. В таком приборе имеются 4 клеммы:
- к клемме № 1 подключается входной фазовый провод, идущий от внешней сети;
- к клемме № 2 подключается фазовый провод, идущий в дом к потребителям электроэнергии;
- к клемме № 3 подключается входной нулевой провод, идущий от внешней сети;
- к клемме № 4 подключается нулевой провод, идущий в дом к потребителям электроэнергии.
Установка автоматов, УЗО и шин.
Для установки автоматов и УЗО обычно в щитке предназначены специальные DIN-планки. Их обычно три – две коротких и одна длинная. На коротких планках устанавливаются основной выключатель сети и УЗО. На длинной планке устанавливаются автоматы выключения отдельных линий. С помощью распределительной шины входы автоматов выключения линий соединяются между собой. Для этого отворачиваются клеммы и в них вставляются загнутые концы шины, после чего клеммы заворачиваются.
Для установки на DIN — планках в автоматах и УЗО имеются специальные фиксаторы, которые надежно крепят эти устройства.

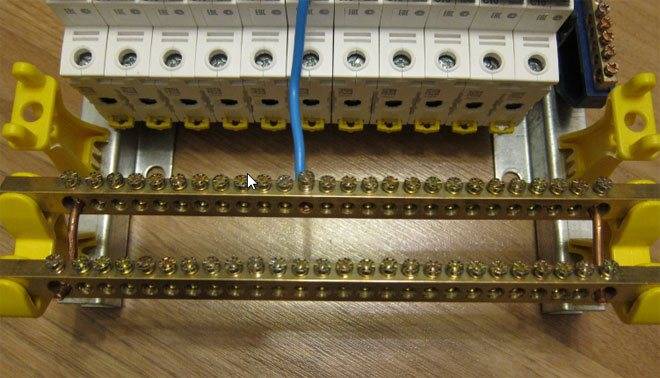

С помощью саморезов в корпусе электрощитка устанавливаются нулевая шина и шина заземления.
