Основное устройство потолков Армстронг
Устройство подвесных потолков типа Армстронг состоит из:
- Профилей:
- несущих;
- поперечных;
- угловых.
- Панелей.
- Светильников.
Перечень необходимых для монтажа материалов и инструментов
Перед тем, как сделать подвесной потолок Армстронг, рекомендуем запастись необходимыми материалами и инструментами для его монтажа.
Для монтажа подвесного потолка Армстронг потребуются не обычные подвесы, а спицы на специально обустроенных пружинах.
Рассмотрим их конструктивные особенности:
- на одной стороне спицы находится крючок;
- на ее второй стороне расположено отверстие (подобие игольного ушка);
- между этими составляющими расположена пружина. Ее основная функция – обеспечить возможность регулировки расположения профилей и высоту потолка.
Приводим перечень необходимых для монтажа потолка Армстронг материалов и инструментов:
- Профили для подвесного потолка, специальные подвесы-спицы (о них мы рассказали выше), плитка.
- Светильники.
- Дюбеля забивные.
- Ножницы для резки металла.
- Перфоратор.
- Молоток.
- Болгарка.
- Плоскогубцы.
- Уровень.
- Трассер.
- Обычный карандаш для разметки.
Монтаж потолка Армстронг своими руками
Перед тем, как приступить к выполнению работы, предлагаем просмотреть видеозапись установка подвесного потолка Армстронг – видео урок позволит более детально рассмотреть все особенности и нюансы, которые не вполне понятны.
Приступаем к монтажу потолка Армстонг.
Рассмотрим устройство подвесных потолков Армстронг и поэтапное выполнение работы:
- Размечаем потолок. Как говорили выше, разметка позволит правильно рассчитать необходимое количество материала и впоследствии регулировать выставление профилей и готовых панелей.Для этого:
- С помощью обычного (но лучше лазерного) уровня размечаем горизонтальное положение потолка, выясняем, насколько он станет ниже.
- Намечаем разметки по углам помещения, впоследствии их соединяем горизонтальными линиями по всему периметру потолка.
- Находим центр потолочной поверхности. С помощью трассера намечаем четыре стороны и делаем в их центральной части отметку. На пересечении всех отметок вырисовывается центр потолочной поверхности.
- Самая короткая линия, которая соединяет противоположные стороны, является контрольной: с ее помощью будем впоследствии крепить направляющие профиля.
- От контрольной оси через каждые 120 см наносим вспомогательные линии.
- На расстоянии 90 см вокруг центра по кругу наносим точки – это места будущего крепления подвесов.
Производим разметку потолка
- Приступаем к монтажу подвесов и уголков. Для этого выполняем следующие этапы:
- Прибиваем по уже готовой разметке уголки;
- Крепим повесы.
- Приступаем к монтажу профилей. Для этого собираем каркас потолка, предварительно закрепив все подвесы:
Устанавливаем направляющие профиля.
Специальный замок для соединений профилей
Важно проверить, чтобы все концы направляющих профилей легли достаточно устойчиво на уголки.
Приступаем к установке поперечных профилей: их нужно устанавливать с интервалом 60 см.
В тех местах, где запланировали установить светильники, рекомендуем вмонтировать дополнительные подвесы. Данная мера способствует надежному укреплению конструкции.
Итоговый внешний вид после данных этапов – готовая сетка из профилей
- Технология устройства подвесного потолка Армстронг позволяет усиливать каркас в тех местах, где будет установлен светильник для подвесных потолков – приступаем к его установке.
Если не знаете, как это сделать – советуем обратиться к специалистам-электрикам. - Завершающий этап монтажа потолочной конструкции – установка панелей (плиток). Данный этап требует аккуратности и внимательности, чтобы исключить появление на плитке пятен и отметин.
Завершающий этап монтажа
Как видим, установка подвесных потолков Армстронг своими силами вполне реальна, важно выполнять все этапы работы в той последовательности, о которой мы вам рассказали
Достоинства потолочных панелей Армстронг
Если рассматривать основные преимущества отделочного материала, а именно плит Армстронг, то можно выделить следующие моменты:
- данный строительный материал идеально подходит для всех помещений, независимо от размеров и общей площади;
- благодаря тому, что плитка имеет небольшой вес, можно избежать лишней нагрузки на основу конструкции для монтажа;
- есть возможность скрыть все имеющиеся дефекты на поверхности потолка;
- потолочная плитка Армстронг отлично подходит для тех помещений, где требуется скрыть от посторонних глаз систему коммуникаций – электрические провода, вентиляционную систему, вытяжку, кабеля и многое другое, кроме этого, если возникнет необходимость произвести ремонтные работы, достаточно будет снять один элемент, не разбирая всю конструкцию;
- при наличии повреждения на одном либо нескольких элементах, не требуется разбирать весь потолок;
- для проведения установки не требуется наличия специальных знаний и строительного инструмента;
- благодаря широкому ассортиментному ряду имеется возможность выбрать подходящий вариант необходимого размера;
- широкий ассортиментный ряд по фактуре и цветовому решению позволяет подобрать отделочный материал под любой дизайнерский стиль;
- в пространстве, которое образуется между основной поверхности потолка и плиткой, при необходимости можно установить утеплитель;
- отлично подходит для отделки помещений с высоким уровнем влажности;
- за современными изделиями довольно легко ухаживать, кроме этого, они не притягивают к себе пыль;
- все изделия проходит обязательную сертификацию на соответствие стандартам качества.
В процессе эксплуатации плиты Армстронг не выгорают под воздействием прямых солнечных лучей, сохраняя свой первоначальный внешний вид.
Подвес для подвесного потолка Армстронг
Каркас можно установить на нескольких типах подвесных устройств. Основные характеристики приведены в таблице ниже.
Для небольших по размеру потолочных конструкций чаще всего используют проволочный крепеж АП1, состоящий из двух спиц и регулировочной скобы. По точности настройки он уступает моделям с резьбовой регулировкой, но заметно проще в установке и эксплуатации.
Четыре основных вида подвеса
Минимальная высота крепления составляет 15 см, максимальная – 60 см. В отличие от резьбовых шпилек, проволочные модели не закисают, могут легко быть демонтированы и использованы повторно.
Схема крепления на резьбовых шпильках
Монтаж потолка Армстронг
Работы по установке потолка включают несколько этапов, описанных в таблице 2.
Схема установки подвесного потолка Армстронг
Таблица 2. Последовательность монтажа потолка Армстронг.
| Этапы, иллюстрации | Описание действий |
|---|---|
Разметка уровня | От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу. |
Монтаж стеновых профилей | Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку. |
Крепление потолочных подвесов | С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги. |
Подвесы в местах установки светильников | Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см. |
Установка несущих профилей | Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать. |
Выравнивание горизонтальности профилей | Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень. |
Сборка каркаса из продольных и поперечных профилей | Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений. |
Установка встроенных элементов | После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю. |
Монтаж точечных светильников | В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем. |
Потолочные сплит-системы | Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу. |
Укладка плит | Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий. |

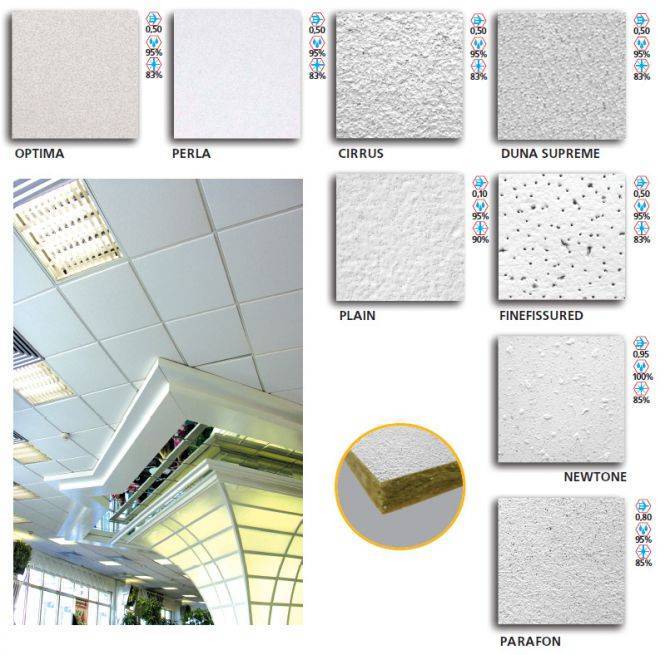

Размеры плитки потолков Армстронг
Потолок, выполненный из плит Армстронг, на сегодняшний день набирает особую популярность при обустройстве подвесных конструкций
Перед тем как приступить к выбору и приобретению, стоит уделять особое внимание размеру потолочной плитки Армстронг
Если рассматривать размеры данного вида строительного материала, то можно отметить следующие габариты:
- ширина – остается всегда неизменной и составляет 600 мм;
- длина – в данном случае размер может составлять 600 мм либо 1200 мм;
- толщина – в продаже можно найти отделочный материал с разной толщиной, на сегодняшний день встречается 8 мм, 12 мм, 15 мм, 24 мм и 25 мм;
- вес изделия на каждый кв. м может составлять в зависимости от выбранного размера – 2,5 кг, 2,7 кг, 3,5 кг, 7,5 кг и 8 кг.
Особенность данного отделочного материала, которую отмечают многие специалисты – уровень влагостойкости, который варьируется в пределах от 70% до 95%. При этом коэффициент звукопоглощения составляет от 0,2 до 0,5. Уровень шумоподавления до 35 дБ
Кроме этого, стоит брать во внимание тот факт, что потолочные плиты обладают светоотражающей способностью, которая в данном случае может достигать 90%. Главным преимуществом является высокий уровень огнестойкости, в результате чего материал не подвержен горению
Все эти факторы выделяют Армстронг от аналогичных материалов.
Установка подвесного потолка Армстронг
Установка потолка может быть осуществлена самостоятельно при наличии строительных инструментов. Сложность установки зависит от размера и материала потолочных плит. Проще всего установить ПВХ-плиты и плиты из минерального волокна размером до 40,64 x 40,64 см. Крепление древесно-волокнистых панелей WoodHaven относится к средней сложности. Установка металлических панелей Metallaire потребует определенных навыков. Если не используются встроенные светильники, подвесная система может занимать всего около 8 см толщиной. Во избежание потери высоты комнаты, плиты можно крепить прямо на существующий потолок без установки подвесной системы.
Цены на потолочный каркас
потолочный каркас
Схема установки подвесного потолка Армстронг
Для сохранения всех заявленных свойств подвесного потолка необходимо обеспечить выполнение некоторых условий.
- Выполняйте установку при относительной влажности не более 70% и температурном интервале 15–30 градусов Цельсия.
- Извлеките потолочные плиты из упаковки и оставьте их при комнатной температуре в течение суток в помещении, где запланирована установка.
- Не располагайте изоляцию непосредственно на потолочных плитах в межпотолочном пространстве.
- Не устанавливайте потолочные плиты под катушками трансформатора.
- Если требуется обрезать плиту, используйте острый нож. Плита должна располагаться при этом лицевой поверхностью вверх.
Видео — Сборка подвеса
Легкая установка плит осуществляется с помощью потайной системы EasyUp либо адгезионным способом прямо на поверхность потолка. Установка системы EasyUp также используется для древесных панелей.
- Прикрепите несущие металлические рейки напрямую к потолочным балкам.
- Закрепите направляющие клипсы на несущих рейках в необходимых позициях.
- Защелкните потолочные плиты или планки на клипсах, состыковывая их боковыми поверхностями.
Адгезионная установка плит требует применения цементирующего раствора или специального адгезионного средства. Нанесите раствор на углы плитки и зафиксируйте ее на потолке, состыковывая с соседними плитками. Потолок при этом способе крепления должен быть чистым и ровным.
Монтаж подвесного потолка Армстронг
Для работы с металлическими панелями используйте защитные перчатки, поскольку края таких плит довольно острые. Металлические плиты могут иметь на поверхности небольшие морщины или вмятины – это рассматривается производителем как усиление эффекта античности и не считается производственным дефектом. Панели из стали необходимо очистить денатурированным спиртом и вытереть насухо, после чего такие панели перед установкой требуют покраски масляными красками для предотвращения ржавчины. Остальные металлические плиты выпускаются уже обработанными и имеют на поверхности ПВХ-пленку, которую следует удалить непосредственно во время установки модуля.
Цены на потолочные профили
потолочный профиль
Для установки металлических панелей или плит большого размера из других материалов требуется как минимум два человека: один будет удерживать панель в модуле, второй должен пристегивать панель к рейке.
- Нанесите разметку на стены по периметру помещения на необходимой высоте.
- Разметка расположения панелей на потолке выполняется так, чтобы по центру помещения была целая панель. Неполноразмерные панели у стен следует обрезать до нужного размера либо использовать специальные узкие панели в той же цветовой гамме, что и основные панели.
- Следующим шагом будет установка реечной системы. По периметру комнаты прикрепите угловой профиль. Установите несущие рейки параллельно с использованием подвесов и закрепите на них поперечные профили. Шаг расположения несущих и поперечных профилей зависит от размера потолочных плит.
- В образованной подвесной системе закрепите модульные плиты.
- Последним установите потолочный молдинг.
Установка молдинга
Монтаж подвесного потолка Армстронг (видео)
Технология производства потолочных конструкций Армстронг сделала их популярными. Легкость установки панелей позволяет сделать монтаж плит самостоятельно. В зависимости от функциональности потолки разделяются на виды. Каждый вид имеет свои особенности и характеристики, что влияет на их качество и ценовую категорию. Для каждого типа помещения есть идеальный вариант панелей.
Мало сделать ремонт, для того чтобы он действительно радовал глаз, его еще необходимо поддерживать в должной чистоте. При этом прослеживается неприятная закономерность: чем более дешёвый материал вы применяли, тем тяжелее за ним уход. Всё это в полной мере касается и чистки ячеистых потолков с кассетами по типу Армстронг, Албес или Байкал.
Данные панели действительно легче монтировать, чем ухаживать за ними. Основная их проблема – хрупкость и удивительно низкая износостойкость. А если вспомнить, что дело мы имеем с белой, а значит, очень маркой поверхностью, то и вовсе радости мало. Проведи по такой влажной тряпочкой или даже губкой – обязательно останется след. А как же быть? Не выбрасывать же, в самом деле, изделие, оно ведь денег стоит. Попробуем помочь.
Монтаж потолка Армстронг
Работы по установке потолка включают несколько этапов, описанных в таблице 2.
Схема установки подвесного потолка Армстронг
Таблица 2. Последовательность монтажа потолка Армстронг.
| Этапы, иллюстрации | Описание действий |
|---|---|
Разметка уровня | От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу. |
Монтаж стеновых профилей | Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку. |
Крепление потолочных подвесов | С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги. |
Подвесы в местах установки светильников | Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см. |
Установка несущих профилей | Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать. |
Выравнивание горизонтальности профилей | Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень. |
Сборка каркаса из продольных и поперечных профилей | Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений. |
Установка встроенных элементов | После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю. |
Монтаж точечных светильников | В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем. |
Потолочные сплит-системы | Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу. |
Укладка плит | Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий. |
Особенности системы
Точное название такого типа покрытия – плиточно-ячеистый подвесной потолок. В нашей стране он традиционно называется Armstrong по имени американской компании-производителя. Именно эта фирма более 150 лет назад начала производить среди множества прочих строительных материалов плиты из натурального волокна. Подобные плиты сегодня используются для монтажа потолка типа Armstrong. Хоть устройство и технологии установки подобных подвесных систем несколько изменились, но название осталось как нарицательное имя.
Плиточно-ячеистые потолочные покрытия Armstrong представляют собой каркасные системы из металлических профилей, подвесов, которые крепятся к бетонному основанию и минеральных плит, которые являются непосредственно покрытием. Материал для них получают из минеральной ваты с добавлением полимеров, крахмала, латекса и целлюлозы. Цвет плит преимущественно белый, но декоративные покрытия могут иметь другие расцветки. Детали каркаса сделаны из легких металлов: алюминия и нержавеющей стали.
Масса одной минеральной плиты может быть от 1 до 3 кг, нагрузка на 1 кв. м. получается от 2.7 до 8 кг. Изделия имеют преимущественно белый цвет, они довольно хрупкие, подвержены действию влаги и высоких температур, поэтому их хранят в надежной влагозащитной упаковке. Режутся такие плиты обычным малярным ножом. Есть и более прочные варианты, изготовленные на основе латекса и пластика, эти требуют для обработки более твердого инструмента.
Достоинства потолочных покрытий типа Armstrong следующие:
- легкость всей конструкции и простота установки;
- возможность скрыть все неровности и дефекты потолочного перекрытия;
- безопасность и экологическая чистота материала;
- возможность легкой замены плит с дефектами;
- хорошая защита от шума.
Подвесные потолки после установки образуют пустоты, в которые обычно прячут электрические кабели и другие коммуникации. Если требуется ремонт или установка новой проводки, то к ней легко подобраться, сняв несколько плит, потом их просто ставят на место.
Есть у потолков данного типа свои недостатки:
- так как они устанавливаются на некотором расстоянии от потолочного перекрытия, то забирают высоту у помещения, в слишком низких комнатах ставить систему Armstrong не рекомендуется;
- минеральные плиты довольно хрупкие, они боятся воды, так что в помещениях с повышенной влажностью их лучше не монтировать;
- потолки Armstrong чувствительны к перепадам температур.
Обычно исходя из этих минусов, выбирают определенные места, где устанавливают потолки Armstrong. Лидером здесь являются офисы, учреждения, коридоры в различных зданиях. Но часто хозяева квартир при ремонте делают у себя подобные покрытия, чаще всего в прихожих. В помещениях, где может быть повышенная влажность, например, на кухнях, проблема тоже легко решается – ставятся специальные виды покрытий Armstrong: гигиенические с защитой от пара, налипания жира и функциональные, влагостойкие.
