Полувальмовая крыша + фото, чертежи

Разновидности

В современном дизайне строительства можно найти очень много различных модификаций полувальмовой крыши, их постоянно используют для разных мансардных схем и жилых чердаков, полутораэтажных и двухэтажных построек с балконами и площадками для отдыха открытого типа. Все они основаны на двух обычных типах – голландской и датской схеме с полувальмовой постройкой каркаса стропил.

Голландская

Применение полувальмы дает возможность уменьшать ветровую нагрузку на систему стропил и единовременно защищать балкон/окно от дождя, и все должно быть построено на фронтоне здания. Голландский метод обустройства кровли полувальмового типа дает возможность надежно изолировать верхнюю чердачную часть от мансарды или жилого пространства под кровлей. Один из вариантов схемы полувальмовой кровли приведен в видеоролике. Такие системы идеально подойдут для мансардного обустройства с ломаной кровлей, дачных домов и загородных домов.

Датская

Это классика стропильной системы с нижним размещенным полувальм. Голландские модели, несмотря на доступность изготовления и простоту двухскатной кровли, получили менее распространены, нежели датские, так как рассчитаны на большие по габаритам каркасы стропил. Но в последние 15 лет с активным строительством двухэтажных и трехэтажных усадьб системы стали пользоваться не меньшей популярностью.

Чертеж такой полувальмовой крыши с каркасами могут быть применены почти для всех видов построек, от загородных домов в 3 этажа до маленьких одноэтажных построек. В условиях крайне холодного и влажного климата Дании полувальмовые системы выстраивали с ломаными скатами, как изображено на схеме. Верхняя часть каркаса стропил должна быть под большим углом, до 70 градусов, нижние свесы и скаты расположены под наклоном в 20 градусов.

В результате получалась кровля, которая по форме сильно напоминает остроконечную средневековую шляпу, которая одинаково удобная и в дождь, и в снег. В таком жоме жили владельцы, причем обычно на втором этаже, и на первом находились кухня и печка, а на чердаке и в подкрышном пространстве хранились припасы и утварь. Долго датские крыши с ломаными скатами были визитными карточками Копенгагена. Современные системы стропил только отдаленно напоминают конструкции кровель двухсотлетней давности. Такая конструкция дает возможность обустраивать пару окон на чердаке, не прибегая к сложным врезным и слуховым системам.

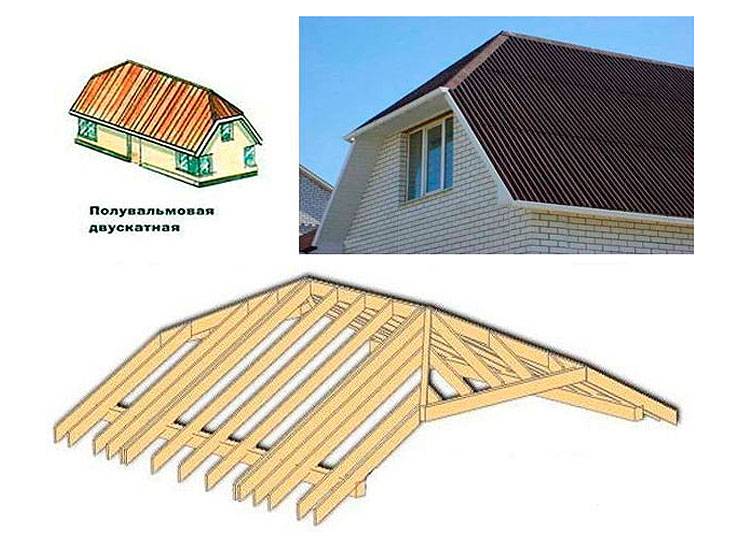

Двускатная голландская кровля

Голландская двускатная крыша закладывается преимущественно на малоэтажных зданиях и оптимальна при необходимости обустройства под ней мансарды. Из-за сокращения скосов с 4 до 2 и возможности размещения окон на боковых фронтонах при выборе этого варианта потери полезного объема сводятся к минимуму, единственным минусом конструкции считается громоздкость каркаса.

Сооружение базового варианта своими руками пошагово

При самостоятельном ведении работ стропила полувальмовой кровли чаще всего крепятся наслонным способом. В таких случаях последовательно:

• Блочные или кирпичные стены укрепляются армопоясом.
• Выполняется крепление мауэрлата – по периметру несущих боковых стен и под нижней частью треугольных вальм.
• Проводятся работы по установке лежня, вертикальных опорных стоек и закреплению конькового бруса. Коньковый прогон в таких конструкциях располагается строго по центру с равных удалением от всех стен дома.
• К коньку и мауэрлату крепятся рядовые стропила. Рядовые стропильные ноги устанавливаются с равномерным шагом около 60-120 см, при распиле этих элементов учитывается потребность 40-50 см запасе на карнизный свес.
• Выполняется установка диагональных стропил (в верхней точке – с помощью гвоздей, в нижней – металлических уголков). При больших нагрузках эти элементы делают сдвоенными.
• Монтируются укороченные стропила основного ската и нарожники вальмового. По аналогии с рядовыми стропилами их нижняя часть обычно выпиливается под мауэрлат и дополнительно фиксируются длинными гвоздями или уголками.
• Монтируются вспомогательные элементы и крепежи под водосточные желоба.
• Поверх стропильного каркаса набивается обрешетка, настилается рулонная гидроизоляция (с обязательным заходом на хребты) и монтируется кровельное покрытие.

При сравнительно небольшой площади дома и эксплуатации внутреннего пространства в качестве жилого в таких каркасах отсутствуют подкосы и аналогичные узлы укрепления. В остальных случаях и при отсутствии возможности установки центральных вертикальных стоек заложение стропильной системы голландской крыши доверяют профессионалам.

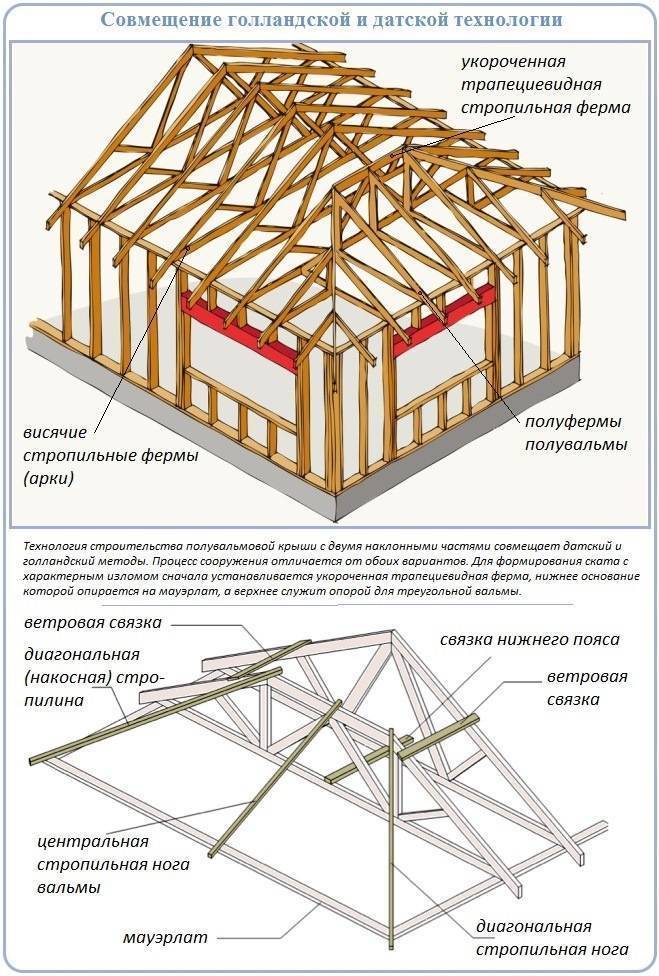

Комбинирование голландской и датской кровли

Помощь специалистов также требуется при усложнении конфигурации крыши, в частности – при комбинировании разных типов каркаса. Среди возможных вариантов особым спросом пользуются:

• Системы с наклонными треугольными вальмами, продолжающиеся трапециевидными скатами (комбинирование датской и голландской крыши).
• То же, с поднятием краев скатов вверх (крыши в восточном стиле).
• Конструкции с ломанными хребтами, зачастую выбираемые при планировании использования внутреннего пространства в качестве жилого.

Преимущества и недостатки полувальмовой крыши: фото красивых домов

Что отличает полувальмовую крышу от вальмовой? У вальмовой крыши два больших ската имеют форму трапеции, а скаты поменьше – форму треугольников. В полувальмовой крыше все устроено немного иначе, и линия ската приобретает ломаную форму.

Конструкция такой ломаной крыши во многом зависит от формы самого дома, наличия или отсутствия жилого помещения на чердаке, типа кровельного материала, которым будет покрыта поверхность, и даже климатических особенностей региона.

Причем решающую роль в создании конструкции играет именно климат, ведь в регионах со снежными зимами осадки будут особенно сильно скапливаться на поверхности ската, образуя своеобразную «снежную шапку». Поэтому для такой местности более актуальны кровли с крутым скатом и минимальными свесами. Если снежные заносы – неактуальная проблема, то вполне допустим и минимальный угол наклона.

Интересный вариант использования полувальмовой крыши с тростниковым покрытием

Среди преимуществ полувальмовой крыши выделяют:

• наличие дополнительного помещения, которое может быть использовано как жилое или чердачное;
• эстетичный внешний вид, с возможностью необычного оформления дома за счет создания оригинальной формы конструкции;
• надежная защита дома от влияния погодных условий: снега, дождя, сильного ветра.

Среди недостатков полувальмовой кроши стоит отметить:

наличие определенных трудностей в процессе строительства: большое количество ребер, подкосов и упоров делает возведение стропильной системы длительным и трудоемким процессом;

Жилой дом, крыша которого покрыта керамочерепицей

• в процессе строительства такой достаточно сложной конструкции расходуется не только большее количество сил, но и материалов;
• процесс укладки кровельного покрытия также приобретает некоторые сложности.

Но, несмотря на недостатки, дома с полувальмовой крышей смотрятся неповторимо. Все трудности и расходы стоят того, чтобы придать кровле оригинальный и запоминающийся внешний вид. Если вас не пугает сложный монтаж стропильной системы, можно смело приступать к работе. Среди фото частных домов, полувальмовые крыши встречаются достаточно часто, так что подобрать понравившийся вариант будет несложно.

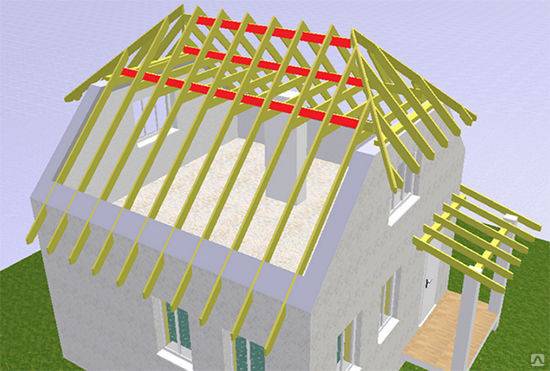

Мансардная полувальмовая крыша

Под мансардной крышей подразумевают конструкцию, которая имеет две вершины, в форме срезанных треугольников. Если дом имеет квадратную форму, то крыша получится пирамидальной. Такой тип крыши обладает повышенной прочностью. На прямоугольных домах мансардная кровля имеет две треугольные стороны и две трапециевидные. Располагаются скаты под одинаковым наклоном, что позволяет монтировать их симметрично осевым балкам.

Четырехскатная полувальмовая крыша

Для этого типа кровли характерны следующие преимущества и недостатки:

• повышенная прочность позволяет использовать эту конструкцию в регионах с экстремальными климатическими условиями, например, на берегу моря или мест, для которых характерны сильные ветра;
• эстетичный внешний вид позволяет такой кровле выглядеть уместно на фоне абсолютно любого пейзажа;
• низкий профиль обеспечивает повышенное противостояние крыши вибрациям;
• из-за формы конструкции могут возникнуть определенные сложности с чисткой и ремонтом поверхности;
• чердачное помещение полувальмовой крыши можно использовать для обустройства жилых комнат;
• необходимо продумывать дополнительную принудительную вентиляцию, что влечет за собой расходы.

Для полувальмовой крыши с мансардой используется кровля из металлочерепицы

Плюсы и минусы

Полувальмовая крыша используется не так часто. В первую очередь это обуславливается довольно сложной в исполнении стропильной системой. Чаще всего возведение такой конструкции доверяют профессиональным строителям. Если у вас нет должного опыта в столярных работах, то лучше не выбирать для своего дома полувальмовую крышу.

Кроме того, существенно возрастают финансовые затраты. Стропил и других элементов понадобиться больше. К тому же они имеют разные размеры. Все это значительно удорожает проект.

Но у полувальмовой крыши есть и свои преимущества. К таковым специалисты относят следующее:

• во-первых, под такой кровлей можно разместить жилое помещение. Место на мансардном этаже будет много;
• во-вторых, внешний вид полувальмовой крыши очень привлекательный. Такая конструкция станет настоящим украшением вашего дома;
• также такая крыша является хорошей защитой от осадков. В независимости от угла наклона ската снег на них, как правило, практически не скапливается. А это значит, что эксплуатация кровли не потребует от вас больших усилий;
• еще одно преимущество – это теплосбережение. Полувальм не дает холоду проникнуть внутрь, что поможет уменьшить расходы на отопление мансардного этажа;
• полувальмовая крыша может противостоять даже очень сильному ветру. Конечно, тут многое будет зависеть от качества используемых при строительстве материалов, верности расчетов и правильности возведения стропильной системы.

Поэтому, если имеется опыт в столярных работах, и вы уверены что справитесь со сложным устройством стропильной системы, то такой вариант крыши вполне вам подойдет.

Подготовительный этап

Любое дело, особенно если оно касается строительства, должно начинаться с планирования. Прежде всего, следует составить схему. Стропильная система полувальмовой крыши имеет достаточно сложное устройство. Но при этом составление ее схемы не сильно отличается от той же работы при возведении других типов кровли.

Прежде всего, следует сделать расчеты. Вам нужно определиться со следующими параметрами:

1. Угол наклона скатов и вальм. От этого будет зависеть, сколько снега скопится на крыше. Также угол наклона определяет свободное пространство под кровлей.
2. Какие нагрузки должны выдержать стропила полувальмовой крыши. От этого параметра будет зависеть сечение используемых материалов. Также в зависимости от нагрузок определяется шаг установки стропил.
3. Также предварительно высчитываются и другие параметры. Например, высота установки конька. От этого параметра будет зависеть высота всей крыши. Чем он больше, тем больше свободного пространства будет на мансардном этаже. Но при этом, высокая крыша будет подвержена большим ветровым нагрузкам.

При расчете угла наклона ската, также важно учитывать каким кровельным материалом будет покрыта ваша полувальмовая крыша. Каждый производитель указывает свои оптимальные параметры, при соблюдении которых их продукция будет работать наиболее эффективно

Рассчитывая нагрузки, в первую очередь учитывают величину снежного покрова

Кроме того, следует принять во внимание и воздействие ветра. Этот тип нагрузки зависит не только от погодных условий в вашем регионе, но и от угла наклона ската полувальмовой крыши, также следует учитывать и вес всех материалов, которые будут использоваться при строительстве

После всех предварительных вычислений составляется чертеж стропильной системы полувальмовой крыши. В нем указывается расположение всех элементов конструкции, лучше чтобы он был более точным и подробным. В этом случае сам монтаж стропильной системы полувальмовой крыши пройдет легче и без ошибок.

Эта работа требует знаний множества нюансов. Поэтому чаще всего ее доверяют профессионалам. Но если вы хотите выполнить все самостоятельно, то можно воспользоваться специальными программами или он-лайн калькуляторами, также советуем прочитать: расчет стропильной системы.

Разновидности полувальмовой четырехскатной крыши

В современном строительном дизайне можно встретить достаточно большое количество различных модификаций полувальмовой кровли, их активно применяют для различных схем мансард и жилых чердаков, полутора и двухэтажных построек с балконами и открытыми площадками для отдыха. Все они основываются на двух классических типах – датской и голландской схеме с полувальмовым построением стропильного каркаса.

Голландская полувальмовая крыша

Данный тип кровли по устройству полностью совпадает с рассмотренной ранее конструкцией с верхним расположением полувальмы.

Обычно голландский вариант построения полувальмовых скатов используют для полутораэтажных домов, стропильные системы которых выполнены с длинными скатами, расположенными под большим углом наклона.

Использование полувальмы позволяет снизить ветровую нагрузку на стропильную систему и одновременно защитить от дождя балкон или окна, построенные на фронтоне здания.

Голландский способ обустройства полувальмовой кровли дает возможность надежно изолировать верхнюю часть чердака от мансарды или жилого подкрышного пространства. Один из вариантов голландской схемы полувальмовой крыши приведен на видео

Голландские стропильные системы идеально подходят для обустройства мансард с ломаной крышей, дачных домиков и загородных коттеджей.

Датская полувальмовая крыша

Это классический вариант стропильной системы с нижним расположением полувальм. Голландские модели, несмотря на всю простоту и доступность изготовления двухскатной крыши, получили меньшее распространение, чем датские, так как рассчитаны на достаточно большие по размерам стропильные каркасы. Только в последние 10-15 лет с активным строительством двух и трехэтажных усадьб голландские системы стали пользоваться не меньшей популярностью.

Датские полувальмовые стропильные каркасы могут использоваться практически на любых типах построек, от особняков в три этажа до небольших одноэтажных зданий. В условиях очень влажного и холодного климата Дании полувальмовые системы строили обязательно с ломаными скатами, как на схеме.

Верхняя часть стропильного каркаса строилась под очень большим углом – до 70о, нижние свесы и полувальмовые скаты располагались под наклоном всего в 20о. В результате получалась крыша, по форме очень напоминающая остроконечную средневековую шляпу, одинаково удобную и в снег, и в дождь. В таком доме жили хозяева преимущественно на втором этаже, на первом находилась печка и кухня, на чердаке и в подкрышном пространстве хранилась утварь и припасы.

Долгое время датские кровли с ломаными скатами оставались визитной карточкой Копенгагена. Современные полувальмовые стропильные системы лишь отдаленно напоминают кровельные конструкции двухсотлетней давности.

Важно! В современных условиях датскую полувальмовую стропильную систему выбирают лишь в качестве альтернативы шатровой или обычной четырехскатной крыше. Такая конструкция дает возможность обустроить пару чердачных окон, не прибегая к более сложным слуховым и врезным системам

Такая конструкция дает возможность обустроить пару чердачных окон, не прибегая к более сложным слуховым и врезным системам.

Разновидности полувальмовой четырехскатной крыши

В современном строительном дизайне можно встретить достаточно большое количество различных модификаций полувальмовой кровли, их активно применяют для различных схем мансард и жилых чердаков, полутора и двухэтажных построек с балконами и открытыми площадками для отдыха. Все они основываются на двух классических типах – датской и голландской схеме с полувальмовым построением стропильного каркаса.

Голландская полувальмовая крыша

Данный тип кровли по устройству полностью совпадает с рассмотренной ранее конструкцией с верхним расположением полувальмы.

Обычно голландский вариант построения полувальмовых скатов используют для полутораэтажных домов, стропильные системы которых выполнены с длинными скатами, расположенными под большим углом наклона.

Использование полувальмы позволяет снизить ветровую нагрузку на стропильную систему и одновременно защитить от дождя балкон или окна, построенные на фронтоне здания.

Голландский способ обустройства полувальмовой кровли дает возможность надежно изолировать верхнюю часть чердака от мансарды или жилого подкрышного пространства. Один из вариантов голландской схемы полувальмовой крыши приведен на видео

Голландские стропильные системы идеально подходят для обустройства мансард с ломаной крышей, дачных домиков и загородных коттеджей.

Датская полувальмовая крыша

Это классический вариант стропильной системы с нижним расположением полувальм. Голландские модели, несмотря на всю простоту и доступность изготовления двухскатной крыши, получили меньшее распространение, чем датские, так как рассчитаны на достаточно большие по размерам стропильные каркасы. Только в последние 10-15 лет с активным строительством двух и трехэтажных усадьб голландские системы стали пользоваться не меньшей популярностью.

Датские полувальмовые стропильные каркасы могут использоваться практически на любых типах построек, от особняков в три этажа до небольших одноэтажных зданий. В условиях очень влажного и холодного климата Дании полувальмовые системы строили обязательно с ломаными скатами, как на схеме.

Преимущества и недостатки полувальмовой кровли

Большинство людей находят внешний вид и дизайн подобного типа крыш достаточно привлекательным. Кровля с полувальмой, фото, выглядит более изящно и современно, чем старые прямоугольные двухскатные и даже шатровые крыши.

В чем преимущества полувальмовой крыши

Необычная и немного странная, на первый взгляд, кровля с полувальмовыми скатами изначально появилась в Дании и Голландии, как наиболее оптимальный вариант, способный противостоять климату с большим количеством тумана, дождя и снега, частыми морозами и регулярным обледенением кровли и фронтов.

Поэтому в полувальмовой крыше изначально заложены некоторые особенности конструкции, позволяющие бороться с влагой:

• Дополнительные скаты отлично защищали верхнюю часть фронтона, примыкающего к коньку, от затекания воды, конденсирующегося тумана и сильных дождей с ветром;
• Использование полувальм позволяло снизить давление воздушного потока на фронтоны в условиях сильного ветра;
• Применение полувальмовой конструкции вместо полноценной четырехскатной крыши давало возможность уменьшить продольные габариты здания.

На первый взгляд, это не слишком важно для современных реалий, но еще недавно укороченный полувальмовый скат кровли был решением проблемы в условиях очень плотной городской застройки. Дизайн дома с укороченной крышей оказался достаточно привлекательным, поэтому датская кровля с черепицей или полувальмовая ломаная крыша уже давно стали классикой архитектуры. Важно! Полувальмы достаточно эффективно отражают напора ветра

Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены

Важно! Полувальмы достаточно эффективно отражают напора ветра. Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены. Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены

Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены.

Недостатки крыши с полувальмами

Помимо изящного дизайна и неплохой адаптации к плохим погодным условиям, у данного типа конструкции есть и определенные недостатки. Прежде всего, высокий профиль крыши. Изначально полувальмовые каркасы крыш были очень высокими. В современных конструкциях высота конька определяется заказчиком. Но даже при небольшой высоте установки коньковой балки монтаж полувальмовой крыши значительно сложнее, чем в случае двухскатных стропильных каркасов классической схемы.

Вторым существенным недостатком является увеличение количества швов и линий стыковки сопряженных скатов. В полувальмовой крыше их меньше, чем у шатровых или у классических четырехскатных схем, но все равно перечень мест для потенциальной протечки воды больше, чем у двухскатной системы.

Поэтому на верхние полувальмы крыш нередко устанавливают дополнительные козырьки, отражающие часть потоков дождевой воды и защищающие от намокания фронтоны и стены под ними.

Для четырехскатных полувальмовых крыш проектировщики нашли иное решение. Вместо козырьков они продлили две боковые скатные плоскости, в результате окно и верхняя кромка с планкой примыкания оказались под их защитой.

Что собой представляет полувальмовая крыша

Начнем с того, что полувальмовый вариант является подвидом вальмовой кровельной конструкции, которая собой представляет четырехскатную кровлю. В ней два трапециевидных ската, два треугольных (равнобедренных).

Свое название полувальмовая получила лишь из-за того, что треугольные скаты у нее неполноценные. Они укорочены фронтонами дома. Именно последние играют важную роль в процессе сооружения полувальмовой кровли. Потому что предварительно сооружают фронтон, а уже под него подгоняют кровельную конструкцию. То есть не сооружают сначала крышу, а затем формируют ее фронтоны.

Существует два способа возведения фронтонов здания:

• из стенового материала;
• в виде каркасной конструкции, которая входит в состав крыши.

И тот, и другой вариант сегодня используются повсеместно, но статистика показывает, что первый встречается гораздо чаще. Все дело в том, что так проще возводить кровлю, плюс фронтоны из кирпича или блоков – это надежные строительные конструкции, которые выполняют функции несущих стен в мансардных помещениях.

Чертеж конструкции полувальмовой крыши с указанием элементов Источник domsovetov.by

Преимущества и недостатки

Простой полувальмовую крышу не назовешь и в плане ее расчета, проектирования, и в плане ее сборки. Но благодаря именно своему строению она является обладателем остаточно серьезных преимуществ перед другими кровельными конструкциями.

1. Под ней образуется большое пространство, где можно организовать мансарду.
2. Наличие фронтона делает конструкцию более теплой, особенно, если сооружается этот строительный элемент из кирпича или блоков.
3. На фронтоне можно установить окна или дверь с выходом на балкон.
4. Меньше площадь скатов, чем у той же вальмовой конструкции, что снижает себестоимость сооружения кровли.

Что касается минусов. Самый значительный недостаток – сложная конструкция, в которую входит большое количество различных элементов, а значит, и большое количество пиломатериала, а также крепежных изделий. Сложная конструкция – это сложный и трудоемкий монтаж, где потребуется знания и опыт сооружения.

Внутреннее помещение (мансарда) под полувальмовой кровлей Источник small-house.ru

Нюансы возведения голландского варианта

Устройство стропильной системы полувальмовой крыши, как уже говорилось ранее, довольно сложно. Поэтому, приступая к возведению, следует вначале познакомится со всеми нюансами предстоящей работы. Если вы решили использовать полувальмовую крышу по голландскому типу, то монтаж стропильной системы проводится следующим образом:

• первым делом проводится установка мауэрлата. Именно этот элемент будет равномерно распределять нагрузки от крыши на стены;
• далее, проводится монтаж конькового прогона. Именно к нему будут крепиться верхние концы стропил. Его крепят на стойки. При этом коньковый прогон должен располагаться строго по центральной диагонали дома, между скатами;
• в полувальмовой крыше используются стропила разной длины. При этом они носят разное название. В подобной системе используются накосные или диагональные, рядовые и другие виды стропил. Каждой из них предназначено свое определенное место;
• накосные или диагональные стропила крепятся к мауэрлату фронтона и к торцу конькового прогона. Они должны быть достаточно крепкими, чтобы выдержать вес остальных элементов конструкции. К накосным стропилам крепятся нарожные;
• стропильная система боковых скатов достаточно проста. Она аналогична обычной двухскатной крыши. Здесь рядовые стропила закрепляются снизу к мауэрлату, а сверху к коньковому прогону.

Если речь идет о датском варианте полувальмовой крыши, то больших отличий в монтаже стропильной системы нет. Но есть и свои нюансы. В датском варианте стропильные ноги скатов в форме трапеции не подходят к коньковому бруску. Здесь они будут упираться верхней частью в брусок-прибоину. Этот элемент является основанием вертикального фронтона. Он фиксируется к стропилам боковых скатов крыши.

При строительстве стропильной системы полувальмовой крыши нужно использовать только качественные материалы. Лучше всего для этих целей подходит сосна. Кроме основных элементов конструкции в виде стропил, сюда же включаются и дополнительные элементы. В обязательном порядке используются подкосы. Они необходимы чтобы укреплять длинные стропила. Также могут применяться ригели, шпренгели и другие элементы.

Шаг или расстояние между стропилами выбирают в зависимости от нагрузки, которая будет воздействовать на всю систему. Как правило, этот параметр лежит в пределах от пятидесяти до ста сантиметров.

Делая монтаж стропил о других элементах важно не забыть про утеплитель и гидроизоляцию. Как правило, полувальмовую крышу применяют в тех случаях, если владелец дома хочет сделать вместо чердака мансардный этаж

В этом случае без утепления кровли и дополнительной паро- и гидроизоляции обойтись нельзя.
