Трубы полипропиленовые для наружной канализации

Внутренняя канализация

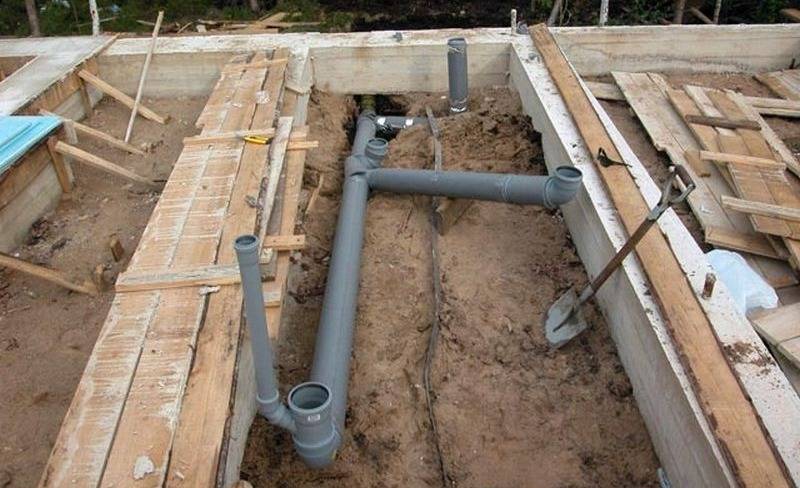

Вывод внутренней канализации

Внутренняя канализация проходит в самом доме и соединяется с внешней под или через фундамент. Для внутреннего трубопровода не столь важна жёсткость, нагрузки на него меньше в разы. Но остаются остальные общие требования:

• долговечность,
• легкая замена,
• звукоизоляция,
• лёгкость в монтаже,
• нетоксичность,
• гладкость внутренней поверхности.

Долговечность. Никто не хочет менять трубопровод каждые два−три года. Тем более, когда есть материалы со сроком работы 50 и более лет.

Лёгкая замена. Чтобы заменить старые канализации, проводят капитальный ремонт. Лучше, если в случае поломки трубопровод будет легко поменять.

Звукоизоляция. Трубы для внутренней канализации должны изолировать звуки движения сточных масс от жителей дома.

Лёгкость в монтаже. Некоторые пластиковые трубы легко установит и непрофессионал. Чем легче монтаж, тем быстрее проходит строительство канализации.

Нетоксичность. Трубы должны быть нетоксичными и не выделять токсичные вещества при контакте со сточными массами.

Гладкая внутренняя поверхность. Канализация будет заиливаться и засоряться, если внутренние стенки труб шероховатые.

Кроме того, внутренний и внешний водопроводы должны легко соединяться друг с другом. Если они соединяются плохо, стык между ними будет засоряться или протекать

Это особенно важно при частичной замене трубопровода

Идём дальше. Рассмотрим, какие трубы наиболее подходят для канализационных систем:

• ПВХ-трубы,
• ПЭ-трубы,
• ПП-трубы,
• асбестоцементные,
• бетонные,
• чугунные,
• керамические.

Правила ухода

Пластиковые системы отведения нуждаются в регулярной профилактике и очистки. Это позволяет в течение десятилетий поддерживать эффективную и бесперебойную работу канализационных сетей.

Чистка канализации

Для прочистки труб используют специальные средства на основе кислот и щелочей. Они выпускаются в гелеобразном и порошкообразном виде.

При наличии воды в сливе рекомендуется применять гели. Такие средства легко проникают к месту засора. Гели часто используются на кухне и в мойке. Они быстро ликвидируют засорения в виде волос.

На кухне лучше применять гранулы или порошки. В их состав входят мощные щелочи. Эти вещества легко справляются с жирными отложениями.

Засоры также удаляются с помощью сантехнического троса. На конце инструмента должна находиться пружинистая насадка. Однако трос нужно использовать аккуратно, чтобы не поцарапать внутреннюю поверхность труб. В противном случае на шероховатых местах ускорится процесс накопления отложений.

Двухслойные гофрированные трубы

Такая продукция пользуется особым спросом при обустройстве наружной канализации.

Преимущества изделий:

• химическая стойкость в большинстве сред;
• способность выдерживать температуру рабочей среды до +95˚С;
• класс жёсткости SN8 — такая продукция может выдерживать кольцевую нагрузку не менее 10 кН/м2;
• невосприимчивость к блуждающим токам;
• коррозионная стойкость;
• гладкая внутренняя поверхность;
• ударостойкость — выдерживают нагрузку до 7 кДж/м2 при температуре -20˚С.

Какие бы трубы ни были выбраны для обустройства канализации, необходима их бережная транспортировка и аккуратная сборка отводящего контура.

Основные характеристики

В отличие от стальных профилей, пластмассовые материалы не корродируют, не увеличивают внутреннее сопротивление, а потеря напора жидкости из-за трения на 30% ниже, чем у аналогов. Трубы морозоустойчивы и сохраняют свою гибкость при уменьшении температуры.

Изделия из полимеров имеют небольшой вес, высокую пропускную способность и низкую теплопроводность.

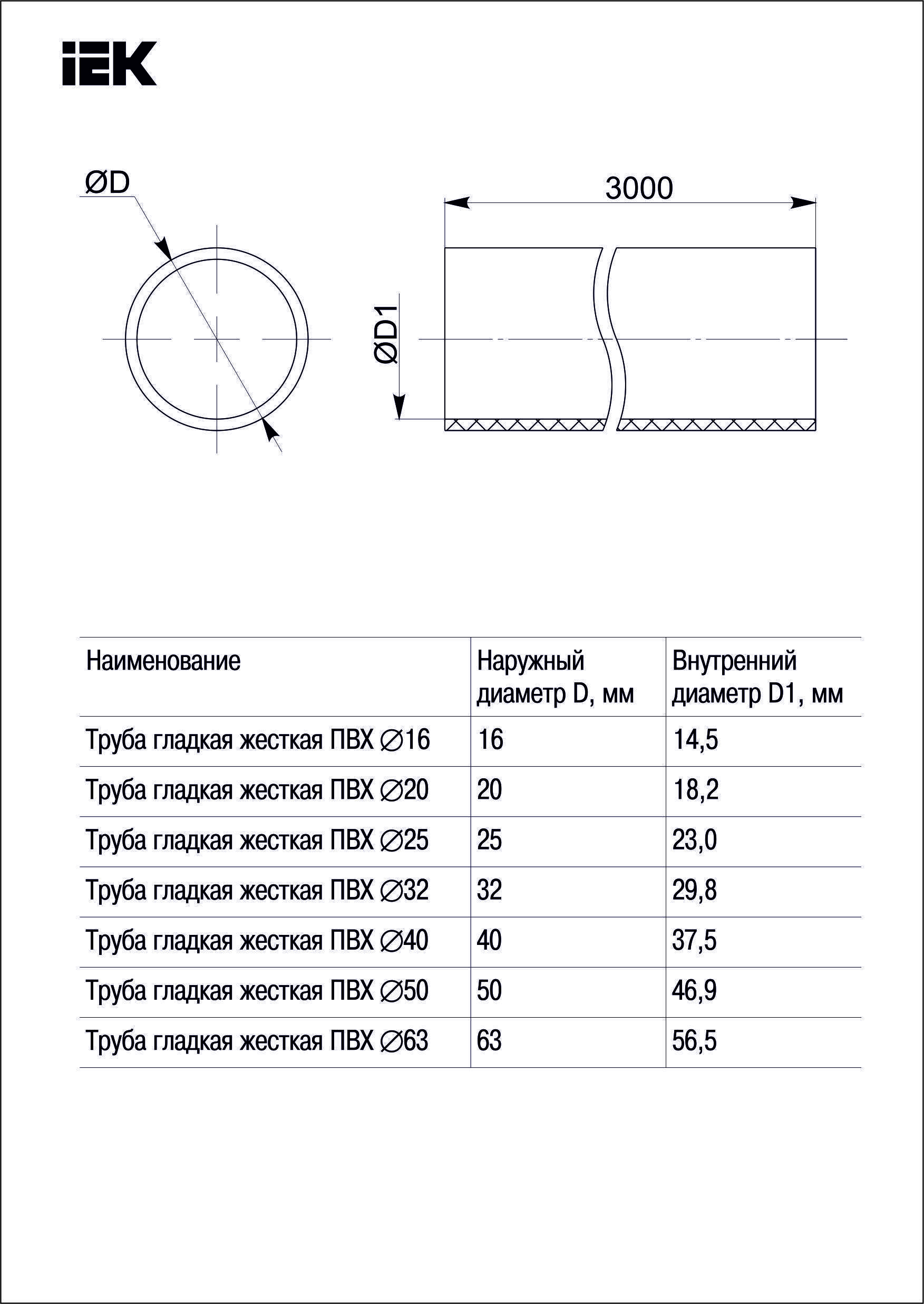

Диаметры пластиковых труб для водопровода и другие габаритные размеры

Напряжение, возникающее внутри трубы при перекачивании жидкости, прямо пропорционально гидростатическому напору и приведенному среднему диаметру профиля и обратно пропорционально толщине его стенки. Поэтому при выборе полимерных труб нужно учитывать, что, увеличивая или уменьшая величину изделий, можно превысить расчетное гидростатическое давление.

Размеры пластиковых труб для водопровода, таблица:

Наружный диаметр	Толщина стенки, мм
Поливинилхлорид	Полипропилен	Металлопластик	ПНД	Сшитый полиэтилен
10	1,38	1,80	1,35	–	1,28
12	1,38	2,00	1,65	–	1,40
16	1,79	2,70	2,18	3,00	1,80
20	2,28	3,40	2,76	3,38	2,27
25	2,65	4,16	3,46	4,17	2,80
32	3,56	5,38	4,36	5,37	3,58
40	4,50	6,65	5,50	6,67	4,50
50	5,58	8,30	6,87	8,30	5,57
63	7,10	10,50	8,60	10,50	7,10
75	8,40	12,50	10,30	12,50	8,40
90	10,10	15,00	12,30	15,00	10,10
110	12,30	18,30	15,10	18,30	12,30

Весовые

Расчетная масса труб, конструкций и соединительных элементов должна соответствовать указанной в нормативных документах. Вес пластиковых материалов упрощает сборку сетей и снижает нагрузку на кронштейны, к которым крепятся магистрали.

С течением времени несущие и прочностные характеристики стен снижаются. Этот факт не всегда учитывается монтажниками при выборе креплений. Неправильное применение показателей расчетной массы 1 м трубопровода может привести к непредсказуемым последствиям.

Прочностные

Долговечность труб зависит от применяемого материала, который характеризуется допустимой длительной прочностью, толщиной стенки и диаметром трубы. На основании этих значений рассчитывается первичное напряжение стенки профиля, которое и задает запас устойчивости. Потеря прочности конструкции зависит от температурного режима, давления и времени эксплуатации.

Исследования на прочность отдельно взятых образцов проводят в лабораторных условиях при температуре 20°С, искусственно подвергая их деформации – старению.

Температурные

Композиты имеют разные диапазоны максимальных температур эксплуатации, в границах которых изделие сохраняет свои физические и механические характеристики. Изменение допустимых параметров применения увеличивает эффект линейного удлинения, при этом трубопровод теряет жесткость, линия провисает и может произойти разгерметизация соединений.

Бетонные и железобетонные трубы

Это тяжёлая артиллерия. Такой материал для канализации используют в промышленных зданиях: для заводов или очистных сооружений.

Септик из бетонных колец

Преимущества:

• устойчивость к механическим нагрузкам,
• долговечность,
• неподверженность коррозии,
• дешевизна.

Недостатки:

• большой вес,
• сложность монтажа,
• шероховатая внутренняя поверхность.

Бетон — дешёвый, долговечный и устойчивый материал. Но применять его для строительства частной домашней канализации неоправданно: едва ли там будут настолько высокие нагрузки, разве что для организации септика. А перевозка и монтаж труб обойдутся дорого и пройдут долго. Например, место укладки подготавливают: дополнительно уплотняют грунт. Бетон и железобетон подходят для строительства септиков. Бетонные кольца крепкие и долговечные, поэтому септик, вероятнее всего, не придётся менять несколько десятков лет.

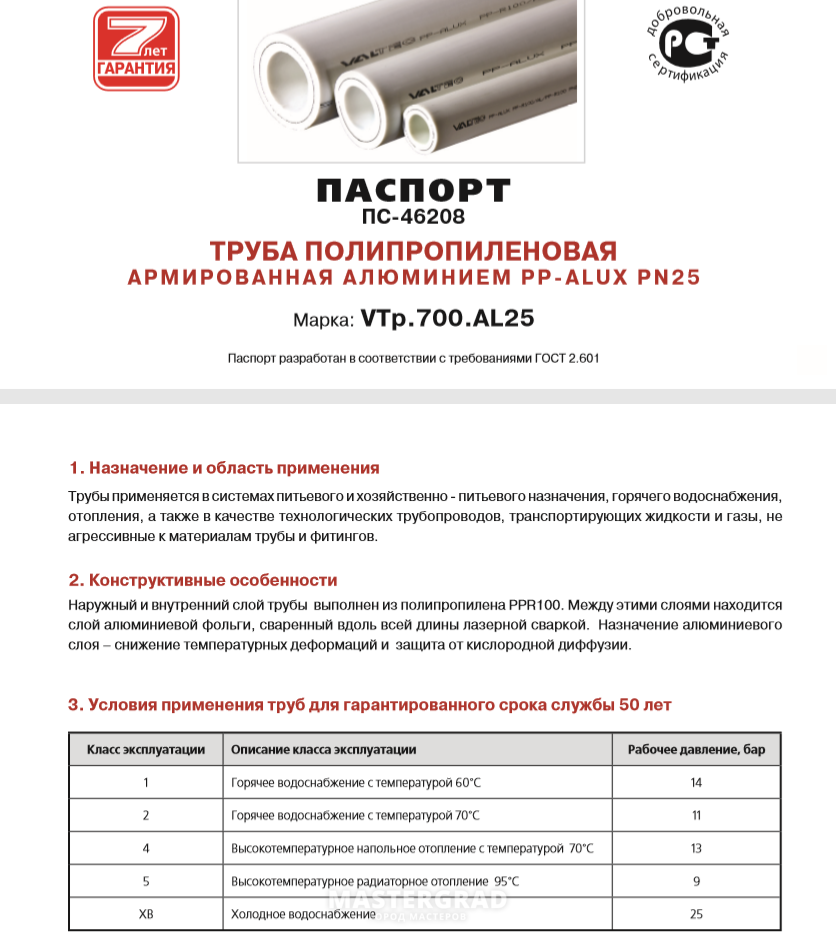

ГОСТ на трубы из полипропилена для отопления и водоснабжения

Качественные показатели и область применения полипропиленовой трубы отражены в нескольких нормативных документах (ГОСТ ). Основным из них является ГОСТ Р 52134, который вступил в силу в 2003 году.

Соблюдение ГОСТов необходимо при производстве труб, необходимо, от этого зависит качество и характеристики изделий

ГОСТ касается коммуникаций из полиэтилена (РЕ, ПЭ), поливинилхлорида (непластифицированного НПВХ и хлорированного ХПВХ), полибутена (РВ, ПБ), сшитого полиэтилена (ПЭ-С, РЕ-Х), а также полипропилена с его сополимерами:

• гомополимером (кириллицей/ латиницей: ПП-Г/РР-Н);
• блоксополимером (латиницей/кириллицей: РР-В/ПП-Б);
• рандомсополимером (кириллицей/ латиницей: ПП-Р/РР-R).

В ГОСТ установлены размеры трубы, а также показатели, которые определяют их срок службы. К таким относятся:

• длительная прочность;
• величины температуры и давления;
• запас прочности в коэффициентном представлении.

Документ содержит методику расчета минимального значения толщины стенки изделия исходя из длительной прочности материала и условий эксплуатации. В ГОСТе на полипропиленовые трубы для водоснабжающих сетей и систем отопления представлены методы испытаний изделий, которые позволяют проводить их достоверную оценку.

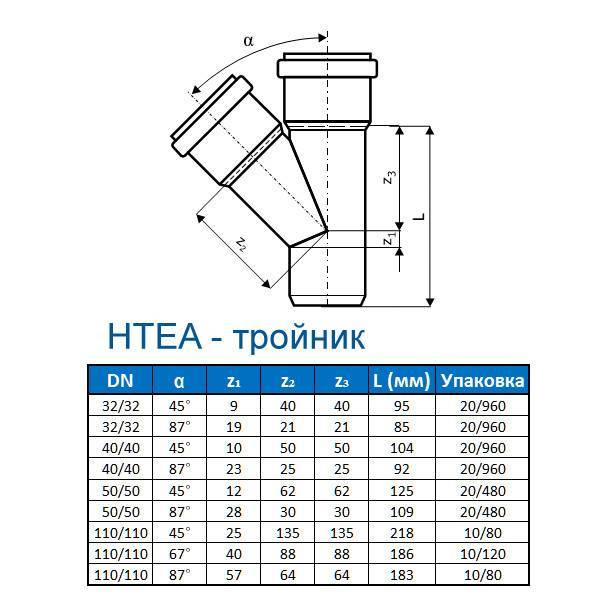

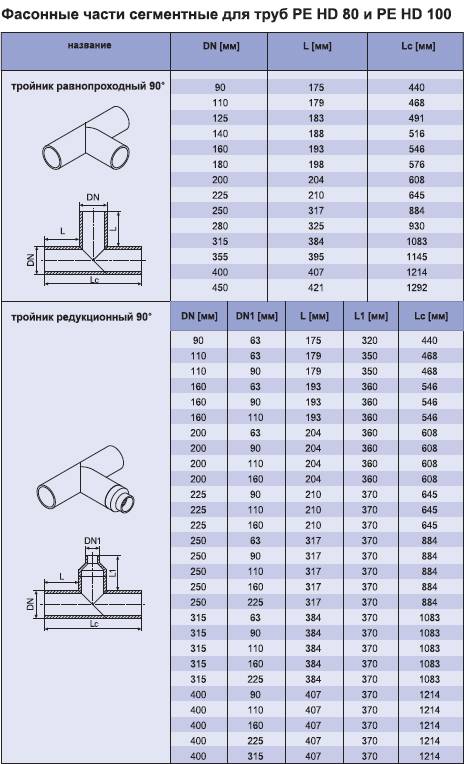

Фитинги

Фитинги тоже влияют на выбор труб для канализации, хоть и в меньшей степени. Фитинги — это соединительные детали трубопровода, которые позволяют разветвлять, закрывать трубы или направлять их в другую сторону.

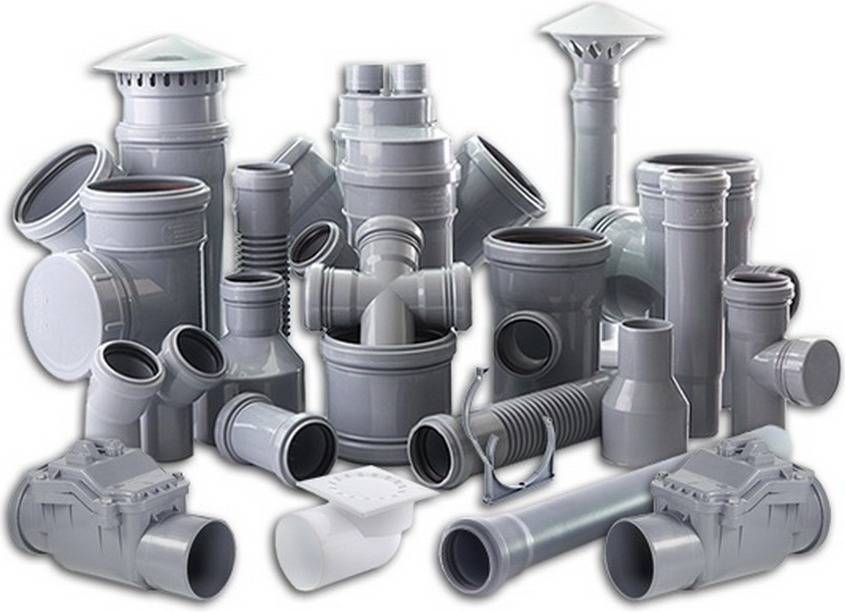

Пластиковые канализационные фитинги для внутренних работ

Наиболее распространены фитинги для пластиковых труб. Они выполняются из тех же полимеров: ПВХ, ПП, ПЭ — имеют разные диаметры и размеры и просты в монтаже. Ассортимент металлических фитингов скромнее. Монтировать их так же легко, но самих деталей и их размеров меньше. То же самое и с керамическими фитингами. Для остальных видов труб фитинги вообще не продаются, они соединяются по-другому. В плане фитингов полимерные трубы лучше для канализации.

ГОСТ на трубы из полипропилена для отопления и водоснабжения

Качественные показатели и область применения полипропиленовой трубы отражены в нескольких нормативных документах (ГОСТ ). Основным из них является ГОСТ Р 52134, который вступил в силу в 2003 году.

Соблюдение ГОСТов необходимо при производстве труб, необходимо, от этого зависит качество и характеристики изделий

ГОСТ касается коммуникаций из полиэтилена (РЕ, ПЭ), поливинилхлорида (непластифицированного НПВХ и хлорированного ХПВХ), полибутена (РВ, ПБ), сшитого полиэтилена (ПЭ-С, РЕ-Х), а также полипропилена с его сополимерами:

• гомополимером (кириллицей/ латиницей: ПП-Г/РР-Н);
• блоксополимером (латиницей/кириллицей: РР-В/ПП-Б);
• рандомсополимером (кириллицей/ латиницей: ПП-Р/РР-R).

В ГОСТ установлены размеры трубы, а также показатели, которые определяют их срок службы. К таким относятся:

• длительная прочность;
• величины температуры и давления;
• запас прочности в коэффициентном представлении.

Документ содержит методику расчета минимального значения толщины стенки изделия исходя из длительной прочности материала и условий эксплуатации. В ГОСТе на полипропиленовые трубы для водоснабжающих сетей и систем отопления представлены методы испытаний изделий, которые позволяют проводить их достоверную оценку.

Последовательность действий при устройстве канализации

В первую очередь прежде, чем укладывать трубы, выкапывают траншею. Проще всего это сделать можно с применением спецтехники, например, экскаватора, или же вручную.

Согласно общепринятой технологии, укладка труб канализации предполагает использование труб диаметром 110 миллиметров. При этом ширина канавы должна составлять минимум 60 сантиметров.

Одновременно с увеличением сечения укладываемой трубы, нужно также расширять траншею. После выбора материала выполняется непосредственно укладка трубы в траншею, которая имеет свои нюансы.

Тем, кто интересуется, как проложить канализационные трубы в земле правильно, следует учитывать, что работу необходимо начинать от фундамента здания. При отсутствии вывода трубопровода для стоков из дома, под основанием строения вырезают отверстие и выполняют подвод сети под него.

Когда имеется вывод, на конец трубы, выходящей из здания, надевают раструб

При этом уделяют повышенное внимание центровке стыкуемых элементов

Именно в местах, где трубопровод меняет свое направление, начинают собираться различные отложения. Со временем они полностью перекрывают путь передвижения стоков.

Специалисты знают, как проложить в частном домовладении канализационный трубопровод, чтобы не допустить подобных неприятностей.

Поэтому не помещают советы от профессионалов, которые заключаются в следующем:

• Прокладку канализационных труб нужно осуществлять с применением отводов, которые имеют разные углы изгиба – от 15 и до 90 градусов.
  Для обеспечения удобного доступа к местам образования засоров, над каждым коленом устанавливают ревизии.
• После завершения формирования вывода из дома, трубы помещают в траншею вниз раструбами и затем приступают к стыковке изделий. Процесс соединения выглядит следующим образом: кромки изделий смазывают специальным составом и до упора устанавливают их в раструб.

Для правильной стыковки элементов инженерных коммуникаций в частном домовладении или в квартире пользуются нехитрым приемом. Он заключается в нанесении отметок на трубы перед началом проведения работ — для определения глубины их вхождения в раструб. Ориентируясь на них, окончательно осуществляют соединение.

Технология прокладки труб

Подготовка траншеи

Определившись с материалом, ознакомьтесь с тем, как правильно проложить канализационные трубы. Монтаж наружной канализации начинается с подготовки траншеи, которую можно вырыть вручную лопатой, либо прибегнуть к помощи экскаватора.

Глубина борозд зависит от глубины промерзания грунта в конкретной местности. Согласно СНиП П-Г.3-62 глубина укладки канализационных труб на 0,5 м меньше показателя отметки промерзания почвы и составляет примерно:

• 3 ÷ 3,5 м – в северных регионах РФ;
• 2,5 ÷ 3 – в средней полосе;
• 1,25 ÷ 2 – на Черноморском побережье.

Указанные цифры не являются категоричными и могут варьироваться в определенных пределах в зависимости от особенностей местности и уровня грунтовых вод. Однако прокладка канализационных труб в земле должна производиться минимум на расстоянии 0,5 м от поверхности.

Траншея имеет свои особенности:

• Дно траншеи выравнивается, создается необходимый уклон, как правило, это 1-2 см на каждый погонный метр трубопровода.
• После выравнивания дна необходимо тщательно утрамбовать грунт и организовать подушку из гравия или песка высотой 10-15 см.
• Песчаная или гравийная подушка должна быть уплотнена на участке, находящемся за 2 м до смотрового колодца, и в месте соединения трубопровода с входной трубой.
• Там, где в канализационной системе будут располагаться раструбы, следует сформировать приямки.

Монтаж трубопровода

Далее следует непосредственно монтаж трубопровода. Начинать прокладывание лучше от фундамента здания.

Технология укладки канализационных труб выглядит так:

• Трубы укладываются раструбом вниз в подготовленные траншеи.
• Для соединения двух труб между собой раструб одной и гладкий конец другой очищаются от загрязнений.
• Места соединения смазываются специальными составами.
• Труба вставляется до упора в раструб.
• Аналогичным образом должны быть совмещены все элементы трубопровода

Если в фундаменте дома есть вывод, раструб внешней канализации подводится к нему, если он не предусмотрен, то нужно сделать отверстие. С этой задачей идеально справятся алмазные сверла.

Для устройства поворота используются отводы – 15, 30, или 450. При длине канализационного трубопровода более 15 м на таких участках устанавливается ревизия.

Засыпка траншеи

После укладки труб проверяется угол уклона. Если все сделано правильно, траншею можно засыпать. Для засыпки разрешено использовать почву, образовавшуюся при выкапывании борозд, но в этом случае необходимо удалить из нее крупные камни и разбить плотные глыбы грунта.

Траншея постепенно засыпается на высоту 0,3 м, слоями по 5 см. Каждый слой хорошо трамбуется по бокам от трубы, место над самой трубой уплотнять запрещено.

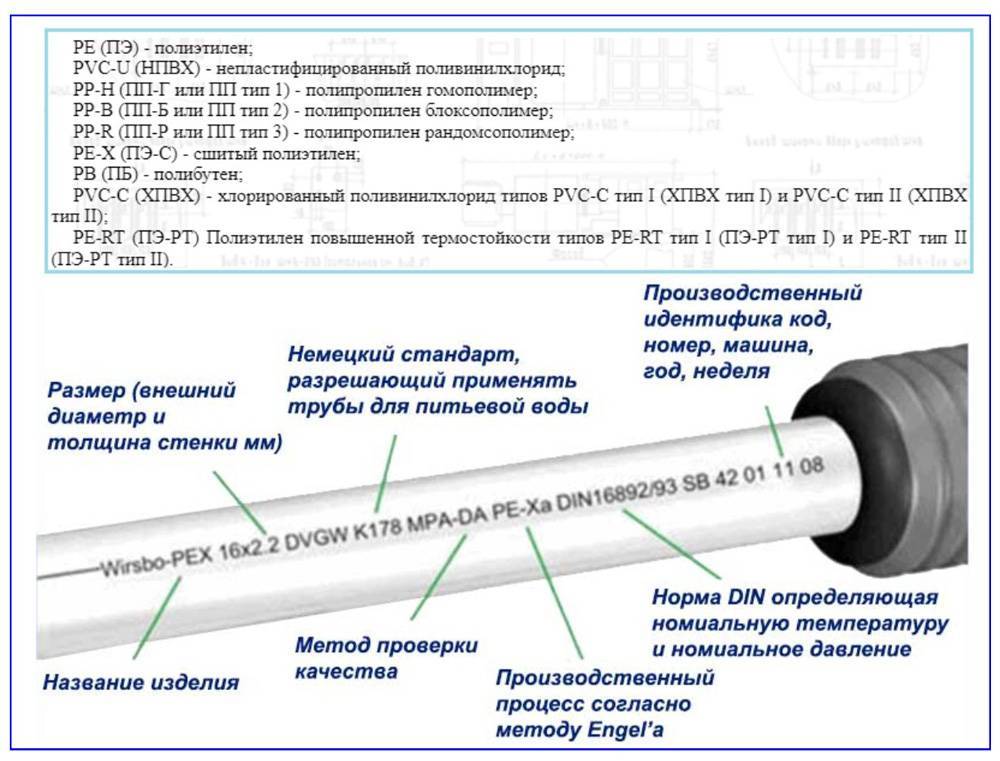

Условные обозначения и маркировка труб из ПВХ

Основные параметры труб включают в себя понятия и буквенные обозначения, приведенные ниже.

Наружный диаметр трубы d, мм, – номинальное значение.

Толщина стенок e, мм, – номинальное значение.

Номинальные значения соответствуют минимальным допустимым значениям величин.

Длительная прочность трубы с учетом материала MRS, МПа – обозначает давление, которое способна выдержать стенка трубы при постоянной внутренней нагрузке на протяжении 50 лет эксплуатации при t=20°С, округленное до R 10 или R 20, если оно равно меньше или больше 10 МПа соответственно.

Расчетное напряжение s, МПа – обозначает предел допустимого в стенке трубы давления при постоянной внутренней нагрузке на протяжении 50 лет эксплуатации при t=20°С, округленное до R 10 или R 20, если оно равно меньше или больше 10 МПа соответственно, с учетом коэффициента запаса прочности материала.

Максимальное рабочее давление pРMS, МПа – предел допустимого давления при постоянной внутренней нагрузке на протяжении 50 лет эксплуатации при t=20°С, округленное до R 10 или R 20, если оно равно меньше или больше 10 МПа соответственно, зависимое от класса и расчетного напряжения трубы.

Серия трубы S – величина, представляющая собой отношение s к pРMS.

Размерное стандартное соотношение SDR – определяется отношением d к e, также равно 2S + 1.

Номинальное значение PN, бар – то же, что и pРMS, выраженное в единице измерения бар, применяется только при классификации труб;

Максимальное рабочее давление при установленной температуре MOP, МПа – предел допустимого давления в трубе в составе трубопровода при постоянной внутренней нагрузке на протяжении 50 лет эксплуатации;

Непрозрачность труб H, % – определяется путем теста на прохождение светового потока через стенку трубы, равно отношению прошедшего светового потока к изначально излучаемому источником.

В Таблице 1 приведена зависимость номинальных значений толщины стенок и наружного диаметра труб от серии и SDR. Все указанные в таблице параметры были рассчитаны согласно сериям и могут отличаться от табличных данных при условии соблюдения указанных в документах нормативов.

При этом, отклонения от установленных в Таблице 1 номинальных значений не должны превышать установленные в стандарте пределы погрешностей, которые отличаются в зависимости от серии и SDR трубы, а также от наружного диаметра и толщины стенок. Возможно изготовление полипропиленовых труб с другими предельными отклонениями только по предварительной согласованности с потребителем и при проведении тщательных расчетов.

Условное обозначение (маркировка) полипропиленовой трубы включает сведения о сополимере, минимальной длительной прочности MRS, стандартном размерном отношении SDR, номинальных значениях e и d, классе S и максимальном рабочем давлении в трубе.

К примеру, условное обозначение трубы из полипропилена гомополимера с MRS = 5,0 МПа, SDR 6, d = 16 мм, e = 2 мм, S 1, pРMS = 1,0 МПа выглядит так:

Труба PP-H 50 SDR 6 – 16 x 2 класс 1/1,0 МПа ГОСТ 52134-2003.

Таблица 1 Зависимость толщины стенки и диаметра труб от серии и SDR

Номинальный наружный диаметр, d	Серия S (стандартное размерное соотношение SDR)
2 (5)	2.5 (6)	3.2 (7.4)	5 (11)	8.3 (17.6)	12.5 (26)	16 (33)	20 (41)
Номинальная толщина стенки e труб из сополимеров полипропилена
10	2	1.8						1.3
12	2.4	2	1.8	1.8				1.3
16	3.3	2.7	2.2	1.8				1.3
20	4.1	3.4	2.8	1.9				1.3
25	5.1	4.2	3.5	2.3				1.3
32	6.5	5.4	4.4	2.9	1.8			1.3
40	8.1	6.7	5.5	3.7	2.3	1.8		1.3
50	10.1	8.3	6.9	4.6	2.9	2	1.8
63	12.7	10.5	8.6	5.8	3.6	2.5	2	1.8
75	15.1	12.5	10.3	6.8	4.3	2.9	2.3	1.9
90	18.1	15	12.3	8.2	5.1	3.5	2.8	2.2
110	22.1	18.3	15.1	10	6.3	4.2	3.4	2.7
125	25.1	20.8	17.1	11.4	7.1	4.8	3.9	3.1
140	28.1	23.3	19.2	12.7	8	5.4	4.3	3.5
160	32.1	26.6	21.9	14.6	9.1	6.2	4.9	4
180	36.1	29.9	24.6	16.4	10.2	6.9	5.5	4.4
200		33.2	27.4	18.2	11.4	7.7	6.2	4.9
225		37.4	30.8	20.5	12.8	8.6	6.9	5.5
250			34.2	22.7	14.2	9.6	7.7	6.2
280			38.3	25.4	15.9	10.7	8.6	6.9
315				28.6	17.9	12.1	9.7	7.7
355				32.2	20.1	13.6	10.9	8.7
400				36.3	22.7	15.3	12.3	9.8
450				40.9	25.5	17.2	13.8	11
500					28.4	19.1	15.3	12.3
560					31.7	21.4	17.2	17.2
630					35.7	24.1	19.3	15.4
710					40.2	27.2	21.8	17.4
800					45.3	30.6	24.5	19.6
900					51	34.4	27.6	22
1000						38.2	30.6	24.5
1200						45.9	36.7	29.4
1400						53.5	42.9	34.3
1600						61.2	49	39.2

Размеры

Пластиковые канализационные трубные элементы производят согласно ГОСТ 51613-2000. Габариты ПВХ труб определяются такими показателями, как длина, наружный диаметр, внутренний диаметр раструба, проходной диаметр, толщина стенки. Внешний диаметр предполагает номинальный типоразмер изделия. Пропускная способность зависит от проходного диаметра.

Толщина стенки определяет прочность трубопровода, какую нагрузку способна выдержать трубная конструкция.

По классу прочности классифицируют:

• легкие конструкции SN2 с толщиной стенок менее 2,3 мм способны выдерживать нагрузку до 630 Па;
• средней тяжести SN4 со стенками от 2,5 до 12,3 мм зависимыми от диаметра, справляются с давлением от 600 до 800 Па;
• тяжелые трубы SN8 с толщиной стенок от 3,2 до 15,3 мм, меняющиеся от диаметра, переносят давление от 800 до 1000 Па.

Канализационный трубопровод, способный выдерживать давление до 1,6 МПа изготавливается из непластифицированного ПВХ с толщиной стенок от 0,5 до 1,9 см. Он применяется для прокладки на большую глубину, под автомобильными магистралями, в напорных канализационных системах.

Канализационные трубы подразделяют в зависимости от места установки. Выделяется наружная и внутренняя сточная система. Для обустройства внутренней канализации используют трубы серого цвета. Стандартные размеры диаметра бывают 32, 40, 50, 75, 110 и 160 мм. Толщина стенок не рассчитана на высокую нагрузку, варьируется от 1 до 3,2 мм. Длина может быть 0,3, 0,5, 1, 1,5, 2 и 3 метра.

Трубы для внешнего стока отличаются оранжевым цветом. В зависимости от количества сточных вод производят диаметры 110, 125, 160, 200, 250, 300, 400 и 500 мм. Размер стенки начинается от 3 мм, длина меняется от 1,2 до 3 м. Для обустройства городских канализационных систем используют диаметр от 200 мм.

В зависимости от давления, которому подвергаются стенки трубопровода, выделяют напорную и безнапорную канализационную систему. Для внутренней самотечной канализации берут трубы с толщиной стенок от 1,8 до 3 мм. Для уличного трубопровода с безнапорным сливом производят изделия с величиной стенки от 3,2 мм при диаметре 11 см до 1,2 см при внешнем диаметре 50 см.

Напорная канализационная система с насосным оборудованием требует повышенных прочностных характеристик. Пластиковые напорные трубы изготавливают из непластифицированного ПВХ с большей толщиной. В таблице представлены возможные параметры стенки в зависимости от испытываемого давления от 800 Па до 1,6 МПа.

Диаметр, мм	Толщина стенок, мм
90	2,2–6,6
110	2,7–8,6
160	4,0–9,5
225	5,5–13,4
315	7,7–18,7
400	9,8–23,7
500	12,3–23,9

Кроме гладкостенного трубопровода ПВХ, производится гофрированная труба. Она отличается повышенной жесткостью и разным диаметром. Гофра серого цвета малого диаметра, используется для отвода стоков из стиральной, сушильной, посудомоечной машины. Двухслойные гофрированные трубные конструкции большого диаметра от 11 до 120 см применяются для прокладки на глубину до 15 м с высоким механическим воздействием. Таблица представляет размерную форму выпуска гофрированных труб.

Наружный диаметр, мм	Внутренний диаметр, мм	Шаг выступа гофры, мм
110	91	12,6
160	139	12,6
200	176	16,5
250	216	37
315	271	42
400	343	49
500	427	58
630	535	75
800	678	89
1000	851	98
1200	1030	110

Полипропилен в нашей жизни

Благодаря своей экологичности универсальный материал встречается в повседневной жизни на каждом шагу – тара, пищевые пакеты, биотуалеты, детали для автомобилей, трубы разного назначения. Изделия из полипропилена отличаются легкостью, прочностью и долго сохраняют эстетическую привлекательность.

Ширпотреб из полимеров

Материал, не подвергавшийся воздействию ультрафиолета, подлежит вторичной переработке, после которой теряется лишь 10% первоначальных свойств (поэтому трубы из вторсырья не производятся), при снижении стоимости на 30%. Использование вторичных полимеров позволяет решить проблему уменьшения и утилизации твердых бытовых отходов.

Характеристики материала

Сейчас полипропиленовые трубы для канализации приобрели просто бешеную популярность в сравнении с чугунными благодаря некоторым свойствам:

• устойчивость к горячей воде до 75–80 °C, что особенно ценится обладателями стиральных машин;
• благодаря низкой теплопроводности на поверхности не образуется конденсат;
• чрезвычайная легкость –1 п/м трубы 110х весит почти 5 кг, что позволяет проводить погрузку/разгрузку, складирование и монтаж собственными силами;
• идеально гладкая внутренняя поверхность препятствует образованию разного рода отложений, поэтому диаметр и скорость движения внутри остаются неизменными;
• нейтральны к агрессивным веществам;
• пластичность – при замерзании воды стенки трубопровода расширяются, при оттаивании принимают прежние параметры;
• гасят шум и вибрацию, характерные для металлических трубопроводов;
• не подвержены коррозии.

Ребристая снаружи и гладкая внутри Относительная мягкость полипропиленовых труб позволяет использовать их, кроме дома, также для укладки в грунт. Необходимая кольцевая жесткость придается им за счет внешней гофрированной поверхности, внутренняя остается гладкой – подобное усиление позволяет закапывать трубопровод на глубину от 0,7 до 2 м.

Благодаря гладкой внутренней поверхности, обеспечивающей отличную проходимость, уклон можно делать минимальным. В результате уменьшается глубина прокладки и, следовательно, стоимость земляных работ, особенно на тяжелых грунтах.

Дно траншеи выполняется из песчаной подушки толщиной до 20 см, благодаря которой при значительных динамических нагрузках труба слегка изгибается. Двухслойные трубопроводы настолько «выносливы», что могут располагаться даже под автострадами.

Добавляя в материал цветной пигмент, производитель визуально обозначил сферу использования изделия. Так трубы канализационные из полипропилена для внутренней эксплуатации обычно серого цвета, для наружной – оранжевого/терракотового.

Конструктивные различия состоят в следующем:

Разница очевидна

• трубы для внутренней системы ровные и соединяются в целое фитингами методом пайки;
• трубы наружной канализации имеют с одной стороны раструб, который и определяет способ монтажа.

Раструб при ближайшем рассмотрении

Технические требования к ПНД трубам

Для стандартизированных ПЭ труб недопустимо наличие визуальных изъянов ни на внешней, ни на внутренней поверхностях. Стенки должны быть гладкими, без инородных включений, пустот , вздутостей или трещин. ГОСТом 32415 допускается только незначительная волнистость и присутствие полос, идущих вдоль изделия.

Согласно этому стандарту, показатели стойкости труб ПНД к внутреннему давлению определяются путем испытаний, параметры которых приведены в нижеследующей таблице.

№ п/п	Время испытаний, мин., не менее	Температура, в ⁰C	Кольцевое (гидростатическое) напряжение для марки ПЭ, кПа
100	80
1	6 тыс.	20	12 тыс.	10 тыс.
2	165*60	80	5400	4500
3	60 тыс.	80	5 тыс.	4 тыс.

Таблица с параметрами первоначальных испытаний показателей стойкости труб по ГОСТу 32415

Если происходит пластическое разрушение, трубы ПЭ подвергают повторным испытаниям, условия которых приводятся далее.

ПЭ 100
Гидростатическое напряжение, кПа	Время, ч
5400	165
5300	256
5200	399
5100	629
5 тыс.	1 тыс.
—	—

Таблица с параметрами повторных (в случае провала первых) испытаний показателей стойкости полиэтиленовых труб по ГОСТу 32415

Хочется отметить отдельные моменты касательно испытаний:

• После нагрева до температуры 108 -112⁰C трубы ПЭ для водоснабжения могут удлиниться: допустимая величина растяжения – 3%. Испытания для изделий с толщиной стенки до 8 мм длятся 58-62 мин, до 16 мм – 118-122 мин, свыше – 238-242 мин.
• Марка ПЭ 100 должна иметь относительное удлинение при разрыве не менее 350%.
• Показатель текучести в сравнении с исходным состоянием изменяется не более чем на 20%, термостойкость при t 20⁰С – от 20 минут.

Обратите внимание! Показатель веса труб ПНД обычно во внимание не берется: в любом случае такие изделия легче, чем металлические изделия. Однако при транспортировке больших партий труб или разработке конструкции с минимальными нагрузками этим показателем пренебрегать не стоит

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стан* дартизации установлены в ГОСТ 1.0—92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2—2009 «Межгосударственная система стандартизации. Стандарты межгосударственные. правила и рекомендации по межгосударственной стандартизации. Правила разработки, при* нятия. применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН ООО «НТЦ Системы трубопроводов из полимерных материалов»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (про* токол от 14 ноября 2013 г. N9 44)

За принятие проголосовали:

Краткое наименование страны по МК {ИСО 3166) 004—97	Коа страны по МК |ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Киргизия	KG	Кыргыэстандарг
Молдова	MD	Молдова-Стандарт
Россия	RU	Росстандарт
Таджикистан	TJ	Таджикстандарг
Узбекистан	UZ	Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2013 г. № 2384-сг межгосударственный стандарт ГОСТ 32414—2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.

5 Настоящий стандарт соответствует международному стандарту ISO 7671:2003 Plastics piping systems for soil and waste discharge (low and high temperature) inside buildings — Polypropylene (PP) (Трубопроводы из пластмасс для сброса сточных вод (низкой и высокой температуры) внутри зданий — Полипропилен (ПП)] и европейскому стандарту EN 1451*1:1998 Plastics piping systems for soil and waste discharge (low and high temperature) within the building structure — Polypropylene (PP) — Part 1: Specifications for pipes, fittings and the system [Трубопроводы из пластмасс для сброса сточных вод (низкой и высокой температуры) внутри зданий — Полипропилен (ПП) — Часть 1. Технические условия на трубы, фитинги и систему).

Степень соответствия — неэквивалентная (NEQ)

6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется е ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — е ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет ()

Стамдартинформ. 2016

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен. тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

II

Достоинства и недостатки ПП труб

                Канализационные трубы из
полипропилена обладают следующими достоинствами:

• длительный срок службы.  По заявлениям производителей, они не теряют своих рабочих качеств
  до 50 лет, а если подается только холодная вода — до 100 лет;
• не склонны к образованию наслоений или твердых
  отложений;
• не распространяют шум;
• полипропилен обладает низкой теплопроводностью,
  поэтому на поверхности труб отсутствует конденсат;
• канализация из полипропиленовых труб в 9 раз легче, чем такая же
  система из металлических трубопроводов;
• простота монтажных работ;
• не требуют ухода или специального обслуживания;
• не реагируют на воздействие воды или агрессивных
  химических соединений;
• обладают высокой эластичностью и хорошо
  противостоят механическим воздействиям;
• стоимость ПП труб невысока, доступна для массового покупателя.

К недостаткам материала следует отнести:

• обладают высоким коэффициентом линейного расширения
  при изменении температуры;
• сложность изгибания труб. Несмотря на свою
  эластичность, материал обладает высокой памятью и всегда возвращается в
  первоначальную форму. Единственным вариантом придания изгиба становится
  фиксация с помощью внешних оправок или заливка бетоном;
• при понижении температуры они становятся
  хрупкими, поэтому для наружных участков системы применяются с определенными
  ограничениями.

Из всех подобных изделий именно трубы полипропиленовые
канализационные демонстрируют оптимальный набор эксплуатационных качеств
в сочетании с низкой ценой.
