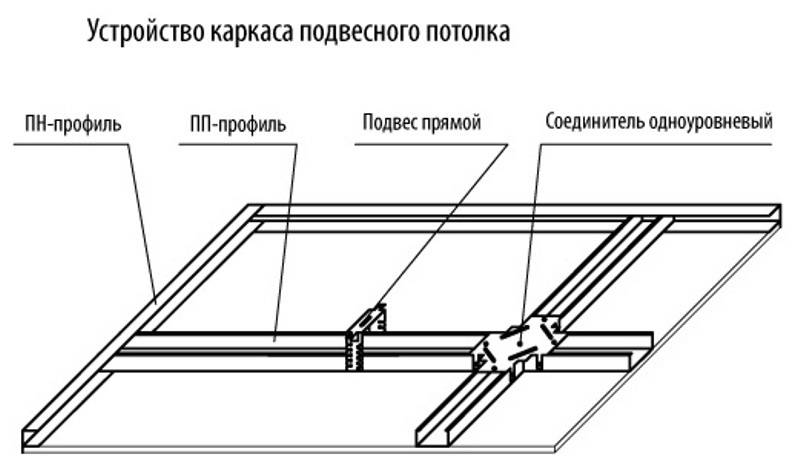

Характеристики материала для устройства каркаса: практичные советы и рекомендации
Требования к профилю:
- должен быть изготовлен только из оцинкованной стали (так он не поддастся коррозии);
- параметры CD планки должны составлять 60х25 мм, UD – 5х25 мм (такие габариты ширины основания позволят удобно скомпоновать элементы, а толщина боковых планок обеспечит оптимальное скрепление профиля к потолку и ГКЛ);
- профили UW и CW должны обладать толщиной 50 мм и на спинке иметь профилированные ребра жесткости, это надежно закрепит следующий ярус конструкции на основном потолке;
- в качестве фиксирующих элементов используют дюбели или саморезы диаметром 6 мм и в длину 70-100 мм – при монтаже они не провалятся в пустоту потолочного покрытия.
Виды профилей для устройства каркаса их особенности
Что касается гипсокартона, то для потолочного типа установки важен маленький вес и толщина листов, иначе со временем под их тяжестью конструкция просядет. Во избежание этого рекомендуется приобретать ГКЛ толщиной 6,5 или 9,5 мм. Что касается ширины или длины листа – эти показатели не имеют значения. Но если производить ремонт своими руками, легче привинтить плиту размером 120х125, чем 120х250 или 120х300 см.
Не имеет также значения, какой марки будет применяться гипсокартон, однако лучше перестраховаться заранее и купить влагостойкие листы (они смогут защитить помещение, если кто-нибудь из соседей сверху вдруг вздумает устроить потоп), или огнестойкие, особенно если подвесной потолок монтируется на кухне. Еще лучше использовать комбинированные плиты, которые не испортятся ни от огня, ни от воды.

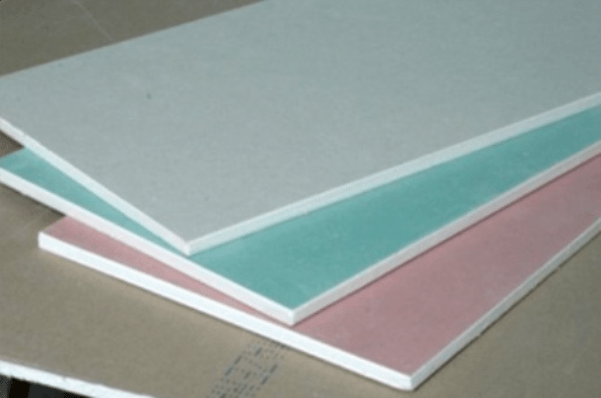

ГКЛ для потолков различных марок толщиной 9,5 мм.
Особенности конструкции
Потолки от немецкой компании Кнауф – это листы гипсокартона и комплектующие для монтажа. Все элементы разработаны организацией, чтобы облегчить сборку конструкции. Компания выпускает несколько вариантов комплектов для сборки декорирующих элементов разных конфигураций:

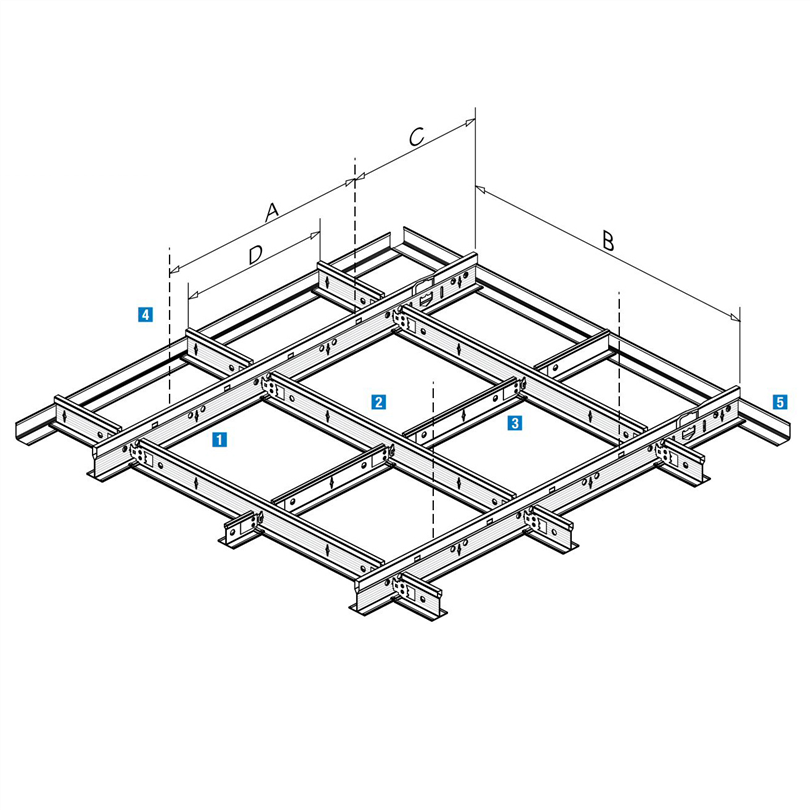

- Система Кнауф потолки из гипсокартона П 112. Основание конструкции состоит из двух частей, собираемых из профилей, которые изготовлены из металла.
- Система П 113. Для такой конструкции используется одноуровневый каркас, который собирается из металлических направляющих.

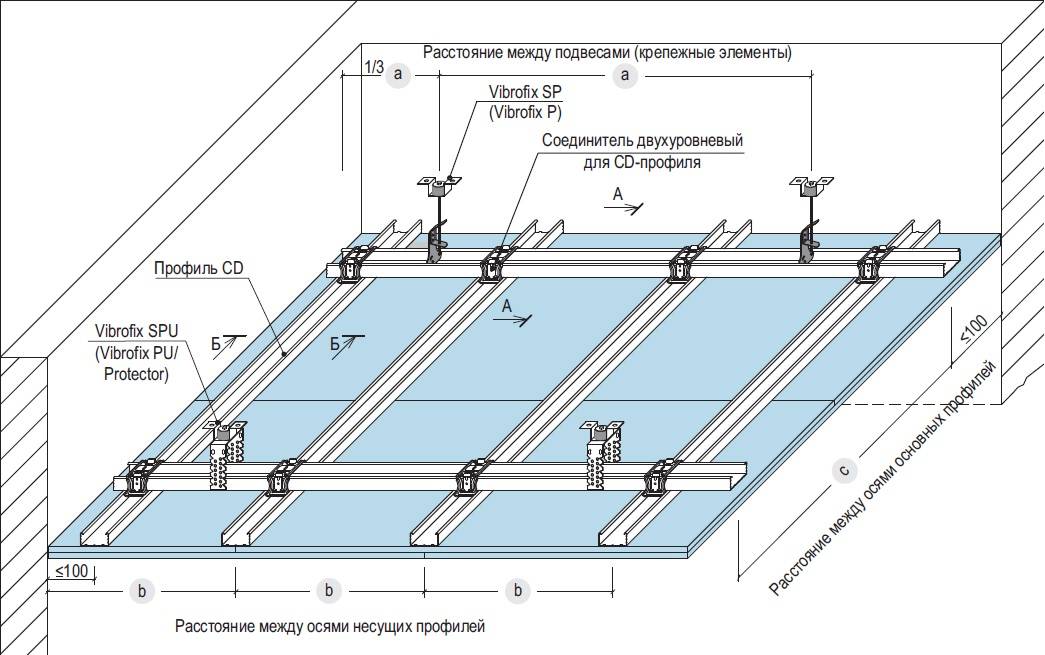

- Система П 212. Это двухуровневый подвесной потолок. В набор входят металлические профили для основы, листы гипсокартона.
- Система П 213. Это одноуровневая конструкция, состоящая из двух видов направляющих и листов основного материала.
- Система П 211. Каркас такой конструкции делают из брусков, которые фиксируются на потолке. К ним крепятся листы гипсокартона с помощью различных элементов, входящий в набор.
Подсветка
Использование подсветки помогает красиво подчеркнуть форму гипсокартонной конструкции, что, в свою очередь, улучшит общее впечатление от интерьерного оформления. В световом дизайне одно- и многоуровневых потолков используют следующие идеи:
Люстры. Традиционный способ освещения прекрасно комбинируется с гипсокартонным декором. Обычно люстра служит основным источником, и монтируется в центре композиции. Выбирая люстру, учитывайте не только ее стиль и размер, но и вес; это определит способ ее монтажа.

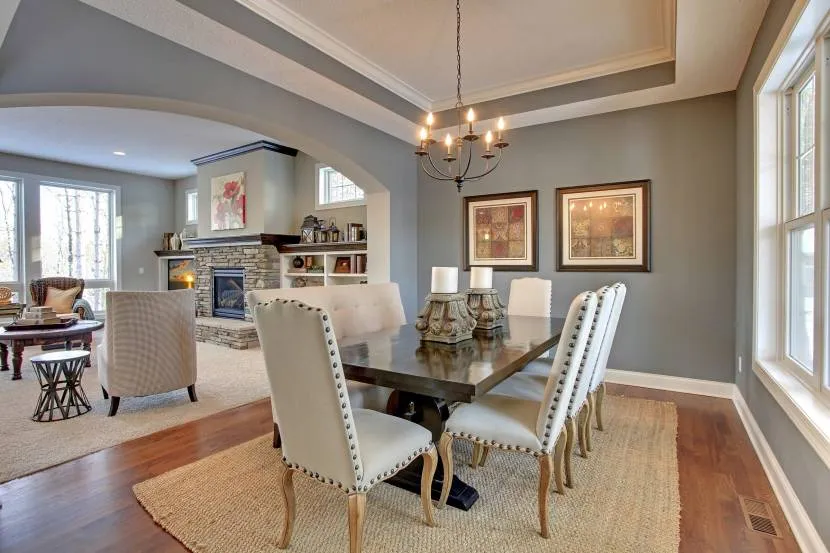

Обеденная зона в загородном домеИсточник hzcdn.com
Точечные светильники (светодиоды). Используются как основное освещение или для выделения определенной зоны, Иногда помогают акцентировать какую-либо деталь интерьера или получить необычный световой эффект. Такие источники создают направленный пучок света, некоторые монтируются на кронштейне, их направление можно менять.
Светодиодные ленты. Удобны для организации подсветки по периметру или в нише, бывают белыми и цветными. Такой световой декор выглядит стильно и немного таинственно. Ленты надежны, не нагреваются и дешево обходятся в эксплуатации.

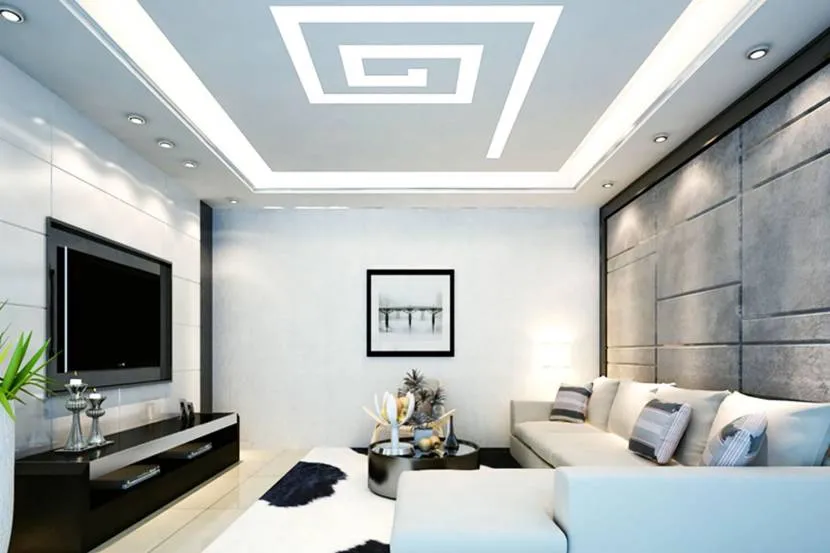

Дизайн со световыми линиямиИсточник miro.medium.com

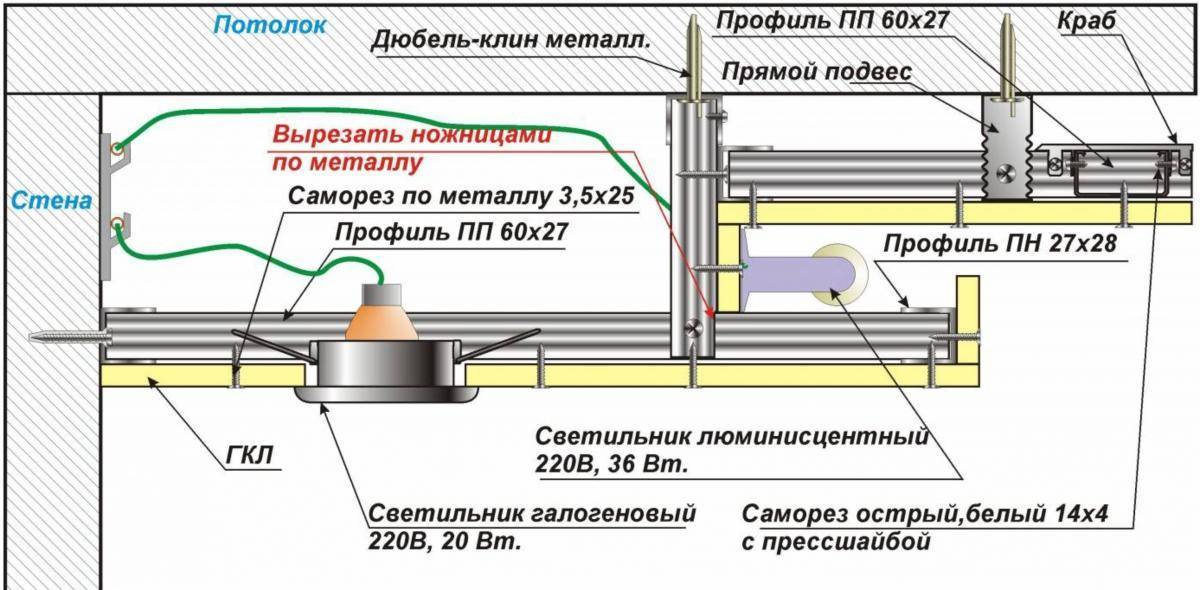

Этапы установки каркаса двухуровневого потолка
Стены и потолок размечают согласно плана. Провода электрической проводки необходимо поместить в гофротрубу и рекомендуется как-то закрепить по углам между потолком и стенами.
На обратную сторону профилей ПН28*27 приклеивается лента для уплотнения, а далее они прикрепляются по ранее размеченным линиям с помощью дюбель-гвоздей, расстояние меду крепежом 30-40см, к потолку каркас крепится анкер-клинами с шагом 25см, по углам профили вставляют друг в друга и соединяют саморезами.
Таким образом, эти профили обозначают будущие габариты короба. От нижнего края направляющего профиля замеряется расстояние до потолка. Специальными ножницами нарезаются кусочки из профиля ПП60*27, по длине эти кусочки должны быть на 10мм короче, измеренного расстояния. По краям кусочков вырезают боковые полки на 2,5см от краев профиля, из спинки делается язычек. Получились готовые подвесы.
С помощью саморезов самодельные подвесы крепятся к потолочному профилю (шаг 40-60см), обязательно нахождение таких подвесов по краям профилей, на сгибах, стыках листов гипсокартона.
Направляющий профиль ПН28*27 крепиться к «язычкам» саморезами. Крепление осуществляется через спинку, острые кромки направлены к стене. В процессе установки постоянно необходимо проверять горизонтальность плоскости с помощью уровня. По краям устанавливаемый и настенный профили скрепляются саморезами.
Места для будущих софитов отмечаются на потолке согласно проекту. Прокладывается электропроводка к точкам будущей установки. Поскольку включение светильников должно быть одновременным, то провода можно подводить к ним в прямой последовательности от одного к другому, весь жгут проводов, стянутый кабельными пластиковыми хомутами, укладывается в гофротрубу (от 16мм) и крепится к потолку. Каждый провод оставляют с запасом по 15-20см, чтобы они свисали намного ниже всей конструкции.
Замеряется расстояние от, смонтированного профиля до стены. Заготавливаются отрезки профиля ПП60*27, длиной на 10мм меньше, измеренного расстояния. Куски профиля устанавливаются в профили ПН28*27, таким образом, получаются направляющие нижней плоскости короба. С помощью угольника, выставляются перпендикулярно стене, горизонтальные отрезки профиля и закрепляются с помощью саморезов.
Угольником так же проверяется вертикальность фронтальной части короба
Необходимо обращать внимание, чтобы вертикальные и горизонтальные осевые линии профилей не совпадали, чтобы в дальнейшем избежать стыков гипсокартона вертикальной и горизонтальной плоскостей на одной линии
Нарезанные полоски гипсокартона крепятся саморезами к фронтальной плоскости короба. Для помещений с повышенной влажностью (кухня, ванная) необходимо применять влагостойкий гипсокартон. Расстояние между саморезами крепления 10-15см, стыки должны попадать на середину профиля.
Осматриваются и проверяются все инженерные линии. Устанавливаются воздуховоды кухонный вытяжки, в таком случае, оптимально применить воздуховод прямоугольного сечения 120х60мм.
Заранее, на полу отрезаются листы гипсокартона, необходимые для обшивки нижней части потолка, шаг саморезов (25мм) 10-15см.
Места установки светильников заранее отмечаются на горизонтальной плоскости, допускается сделать небольшие отверстия. Места стыковки листов шпаклюются с применением сетки-серпянки, далее шпаклюется в два заходя вся поверхность короба. После высыхания конструкция шлифуется. Наклеиваются галтели.
Нижнюю часть короба и галтели окрашивают в белый цвет, а боковую в цвет стен. Специальным сверлом (коронкой) вырезают отверстия под софиты. Устанавливают их.
Короб закончен.
Цены на гипсокартонные листы
Видео: Как сделать двухуровневый потолок из гипсокартона:
Как скрыть зазоры на потолке
Для того чтобы потолок казался монолитным, потребуется шпаклёвка, шпатель, малярная лента с мелкими ячейками. При её отсутствии можно воспользоваться бинтом. Зазоры у стены шпаклевать не нужно. Заполняются гипсовым раствором только швы между листами. Излишки гипса убираются шпателем вдоль шва. Поверх тонкого слоя шпаклёвки накладывается лента. Она необходима для того, чтобы хрупкий гипс не получил трещин. Так потолок дольше не потребует ремонта. Заключительный тонкий слой шпаклёвки накладывается поверх малярной сетки. После его окончательного высыхания можно приступать к отделочным работам. На установленный гипсокартонный потолок можно нанести слой водоэмульсионной краски. Так же гипсокартонная основа подходит для установки натяжного потолка.
Достоинства технологии: почему используется
Правильно спланированные и установленные гипсокартонные конструкции позволяют не только дополнить интерьер, но и проставить нужные акценты, скорректировать размеры помещения, скрыть коммуникации и электропроводку. Монтаж потолка по технологии Кнауф позволяет создавать практичные дизайнерские потолки с минимальными затратами сил и времени. Готовая конструкция открывает больше возможностей для экспериментов со светом, демонстрирует отличные показатели тепло- и звукоизоляции.
Монтаж потолков выполняется из материалов, укомплектованных в набор. В него входят листы гипсокартона от производителя с оптимальными размерами и свойствами, металлический каркас. Работать с таким набором удобно даже новичку.

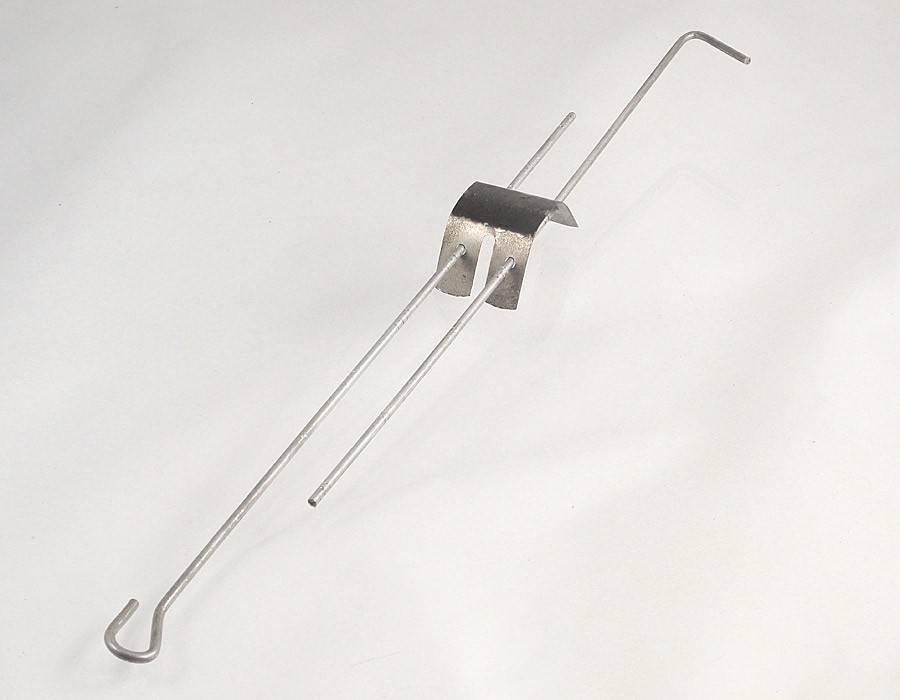

Тяга подвеса Кнауф
Технология монтажа каркаса из профиля
Чтобы ничего не упустить, разобьем процесс установки каркаса из профиля под гипсокартон на потолке на несколько этапов. Этап 1 – разметка. Если уровень потолка во всех углах не идеально ровный, необходимо определить самый низкий относительно пола угол. От потолка отступаем:
- если потолок будет содержать встроенные светильники – 10 см;
- если не будет – 5 см.
Принимаем эту отметку за точку отсчета и относительно нее выполняем разметку в остальных углах. После этого соединяем все отметки сплошной линией при помощи карандаша или разметочного шнура, контролируя результат строительным или лазерным уровнем. Линия должна замкнуться: обязательно вернуться в отправную точку без перекосов и отклонений. В противном случае сложно предугадать, каким будет окончательный результат работы. Закончив с разметкой стен, приступаем к потолку.
Размечаем места установки подвесов. Проектом предусмотрена схема, состоящая из ячеек 60х60 сантиметров. Шаг установки подвесов так же 60 см. На потолок наносятся соответствующие метки и разметочным шнуром отчерчиваются линии. Отмечаются точки установки. Выполнив проверку точности нанесения разметки при помощи рулетки и уровня, переходим к следующему этапу
Стоит обратить внимание, что самый правильный и качественный результат даст лазерный уровень
Этап 2 – монтаж профилей. В соответствии с нанесенной разметкой, по периметру помещения монтируются направляющие профили UD-27. Чтобы продлить срок их службы, на поверхность, соприкасающуюся со стеной, наносится уплотнительная лента. Крепление рейки UD длиной 3 метра должно осуществляться минимум в 4 местах. Самый надежный вариант – установка дюбеля каждые 0,5 метра. Места соединения металлопрофилей армируются прямым соединителем.
Дюбель-гвозди 6х60 должны походить на грибок – в верхней части иметь шляпку, которая обеспечит более плотную фиксацию рейки к стене. Далее в обозначенных местах на потолок устанавливаем П-образные прямые подвесы. Крепим их при помощи анкерных дюбелей. Такой крепеж более надежный, чем нейлоновыми дюбелями. Они не выпадут из посадочных мест под весом подвесной системы. Следующий шаг – установка несущих профилей CD-60. Его край стыкуется с UD-27 и дальше крепится к подвесам.
Перпендикулярно смонтированным перемычкам устанавливаем дополнительные распорки, вырезая в их боковинах ножницами по металлу прорези в местах пересечения. В каждом узле устанавливается крепежный крестообразный соединитель. На этом второй этап заканчивается.
Технология монтажа каркаса для гипсокартона на потолок относительно несложная, но требует предельной внимательности и аккуратности. Мелочей в этой работе нет – каждый недочет или упущенный нюанс может негативно отразиться на конечном результате.
Крепление профилей
- При стыковке соседних листов гипсокартона их необходимо закреплять в шахматном порядке, а не по одной линии.
- Отрезки же гипсокартонного профиля закрепляются между несущими профилями. Подобные перемычки устанавливаются по всему верхнему перекрытию на расстоянии 50 см друг от друга.
- Для скрепления несущего профиля и перемычки применяют одноуровневые соединители. Они прикрепляются к перемычкам и профилям саморезами 3,5 на 11 мм.
Таким образом, получается остов конструкции. К нему при помощи саморезов 3,5 на 25 мм крепится гипсокартон.
При креплении расстояние между шурупами составляет 2,5-3 см. Вворачивание шурупов происходит перпендикулярно потолочному перекрытию.
Конструкции подвержены растрескиванию. Во избежание этого рекомендуется монтировать второй слой поверх первого. Когда листы прикреплены к профилям, места стыков и соединений со стенами проклеивают армирующей бумагой и шпатлюют.
Преимущества перекрытий из ГКЛ: высокие эстетические свойства, улучшение качества и уровня освещения, повышение звукоизоляции помещения. В пространство между старым и подвесным устройством можно поместить, например, электрический кабель, вентиляцию, отопительное оборудование.
Таким образом можно самостоятельно установить . Второй и третий ярусы монтируются точно так же, но каким будет узор на потолке зависит только от дизайнера.
Если же помещение не слишком большой площади, то практически любой из видов потолка может смонтировать один человек всего за 1-2 дня.
Многоуровневый каркас – монтаж
Существует множество вариаций многоуровневого подвесного потолка, его формы, конструкции и прочего, а подробное их описание – хорошая тема для отдельной статьи. Здесь же рассмотрен потолок, где оба яруса и борта между ними выполнены из гипсокартона.
Цены на потолочные светильники
потолочные светильники
Монтаж двух каркасов. Светильники монтируются во втором из них
Шаг 1. Первое дело – разметка
Здесь созданию чертежа и его переносу на потолок уделяется вдвое большее внимание, чем для одноуровневого потолка – сложность задачи существенно выше
Проект двухуровневого потолка
Шаг 2. На стене размечаются линии направляющих профилей для верхнего и нижнего уровней, просверливаются отверстия для крепежа.
Контур каркаса потолка
Шаг 3. Направляющие профили верхнего уровня крепятся к стене. Подробности описаны в предыдущих инструкциях.
Шаг 4. Устанавливаются прямые подвесы. Интервал между ними можно сократить (и, следовательно, разместить больше подвесов), так как нагрузка на перекрытие и каркас будет выше.
Шаг 5. Монтируются потолочные профили верхнего уровня, как для одноуровневого потолка. Можно использовать как поперечную, так и ячеистую конструкцию.
Монтаж CD профиля
Шаг 6. К стене крепятся направляющие нижнего уровня.
Шаг 7. Один из прямых профилей нарезается на множество вертикальных стоек, которые и будут «бортами» между уровнями потолка. С помощью многоуровневых или Т-образных соединителей стойки крепятся к несущей конструкции верхнего уровня.
Надрезы на стенках металлического профиля
Шаг 8. К нижней части стоек прикрепляется арочный профиль. Его можно заменить направляющим профилем с равномерно нанесенными разрезами и сгибами в нужных местах.
Шаг 9. Между арочным профилем и направляющими нижнего уровня вставляются несущие ПП.
Пример каркаса многоуровневого гипсокартонного потолка
Видео — Монтаж многоуровневого гипсокартонного потолка
Таким образом получается каркас для многоуровневого потолка, где на верхний уровень приходится дополнительная нагрузка. В подобной работе очень важна помощь опытного мастера.
Теперь, прочитав эту статью, вы знаете, как устроен каркас для подвесного потолка. Осталось лишь обзавестись материалами, инструментами, большим желанием и помощью родственников или друзей.
Установка гипсокартонного потолка
Монтаж потолка из гипсокартона начинают с установки металлических профилей, выравнивая их в один уровень. На этом этапе необходимо продумать размещение всех светильников и сделать к каждому из них проводку.
Листы из гипсокартона подшивают к металлическим профилям и на местах будущих светильников прорезают отверстия, для вывода проводов и их размещения.
Статья в тему: Точечные светильники для гипсокартонных потолков
Чистовую отделку начинают со шпаклевки всех швов и углублений от саморезов. Делают это в два приема. Потому что гипсовая шпатлевка дает незначительную усадку, и места стыков могут выделяться на общем фоне. Образовавшиеся неровности обрабатывают специальной теркой и проклеивают бандажной лентой. Это предохранит впоследствии от появления трещин на местах швов.
Чтобы окончательно подготовить потолок к оклейке обоев или окраске, необходимо повторно прошпаклевать их и прошлифовать. Затем весь потолок грунтуют и он готов к окончательной отделке. На видео подробно описан процесс подготовки и шпатлевки гипсокартона на потолке под покраску:
Многоярусные конструкции требуют более сложного подготовительного этапа, на котором металлические профили закрепляются на различной высоте. Впоследствии уже к ним крепятся листы гипсокартона, которым придана определенная форма.
Дизайн потолков из гипсокартона надо тщательно продумать заранее, потому что изменить форму готовой конструкции крайне сложно, придется практически переделать все сначала.
Выбор материалов и инструментов
Залогом надежности и долговечности конструкции является правильный выбор материала. Чтобы собрать подвесной потолок своими руками следует заранее приобрести основные составляющие конструкции, в число которых входит:
Профиль
Для обустройства конструкции потребуется два варианта изделия:
- Направляющий – предназначен для крепления по периметру комнаты и выступает основой для установки остальных элементов каркаса. Для создания металлического каркаса используют детали в 3-4 м и стенками в 0,6 мм. Количество деталей берется исходя из значений периметра комнаты.
- Потолочный – элемент, в разрезе напоминающий букву «С». В продаже встречаются изделия из нержавеющей и оцинкованной стали длиной в 3-4 м.
Форма элементов не влияет на прочность. Главное – чтобы изделия были от одного производителя. Если предполагается делать подвесной потолок своими руками, который имеет необычный дизайн или представляет собой многоуровневую систему, то к общему количеству направляющих профилей стоит прибавить размеры габаритов дополнительной конструкции.
При расчете нужного количества С-образных элементов следует учитывать, что на них будут крепить гипсокартонные листы, фиксируя через каждые 60 см. Поэтому, к примеру, для комнаты площадью в 20 кв.м при длине стен в 5 и 4 метра потребуется 8 потолочных четырехметровых элемента.
Гипсокартон
Планируя установить подвесной потолок в ванной комнате, для обшивки следует выбирать ГКЛ зеленого цвета, которые обладают влагоотталкивающими свойствами. Гидрофобные добавки, входящие в состав материала, позволяют ему сохранять эстетические и эксплуатационные качества даже в комнатах с повышенной влажностью: в ванной и туалете, на лоджии и кухне.
При обустройстве подвесной конструкции в жилых комнатах можно выбирать обычные серые ГКЛ толщиной в 8-10 мм. Для установки подвесного потолка своими руками нет необходимости приобретать листы большой толщины, поскольку это влечет за собой увеличение веса конструкции, повышая тем самым сложность работ.
Совет: Чтобы рассчитать необходимое количество ГКЛ, следует площадь потолочной поверхности разделить на площадь одного листа, которая в среднем составляет 3 кв.м.
Элементы крепления
Качественный монтаж подвесного потолка своими руками невозможно выполнить без применения крепежных приспособлений. С их помощью легко создавать конфигурации любой сложности.
Для закрепления профилей потребуются:
- Прямой подвес – количество деталей рассчитывается с учетом того, что их будут размещать через каждые 60 см. Поэтому для комнаты площадью в 20 кв.м достаточно 40-50 деталей.
- Краб – предназначен для соединения элементов под прямым углом. Количество деталей должно быть равно общему числу предполагаемых соединений каркаса.
- Удлинители – для создания разного рода потолочных комбинаций.
Чтобы закрепить подвесы нужно также подготовить дюбеля 8х10. Соединить профили между собой и прикрепить каркас к бетонному основанию помогут оцинкованные шурупы 4,2х51. Для фиксации гипсокартонных листов необходимы будут саморезы длиной в 25 мм.
Для установки конструкции потребуются инструменты:
- Строительный уровень;
- Правило в 2,5 метра;
- Рулетка;
- Малярная нить;
- Перфоратор с буром;
- Шуруповерт или электродрель;
- Простой карандаш;
- Ножницы по металлу;
- Строительный нож;
- Болгарка, оборудованная кругом по металлу.
Строительный уровень нужен для выполнения точной разметки горизонтальной линии под установку направляющего профиля. А двухметровый уровень потребуется при разметке листов гипсокартона.
Чтобы выполнить отделочные работы после установки своими руками следует заранее подготовить материалы, в число которых входит:
- Серпянка – для швов армирующая лента;
- Уплотнительная самоклеющаяся лента;
- Акриловая грунтовка;
- Шпаклевка для швов;
- Малярная кисть или валик;
- Средний шпатель;
- Мелкозернистая наждачка;
- Звуко – и теплоизоляция (при необходимости).
Пористая уплотнительная лента на самоклеющейся основе помогает обеспечить плотность прилегания каркаса к бетонной поверхности.
Проклейка швов серпянкой
