Схема подключения электроснабжения частного дома

Шкаф учета и распределения энергии

В него входит питающий кабель от компании-провайдера, и уже из названия понятно, зачем он нужен – чтобы показывать, сколько кВт потрачено, и направлять ток к различным объектам здания.

Разводка в нем выглядит так:

1. устройство ввода – ЯРВ-рубильник или выключатель;

2. прибор, непосредственно фиксирующий потребление, – счетчик индукционного или электронного типа;

3. механизм экстренного отключения – УЗО;

4. элементы защиты от перегрузок и коротких замыканий – дифференциальная автоматика.

Без нюансов тут не обойтись. Так, все грамотно составленные проекты электроснабжения домов и коттеджей предусматривают обязательный монтаж (3), в то время как (4) является опциональным решением. Мы рекомендуем потратиться на (4), ведь скачки в сети бывают часто, особенно в случае с загородной недвижимостью. Поэтому стоит приобрести и установить УЗИП, который убережет оборудование в том числе и от импульсных перенапряжений, спровоцированных ударом молнии. Ну а для максимальной надежности и семейного удобства стоит также предусмотреть резервную линию подачи энергии.

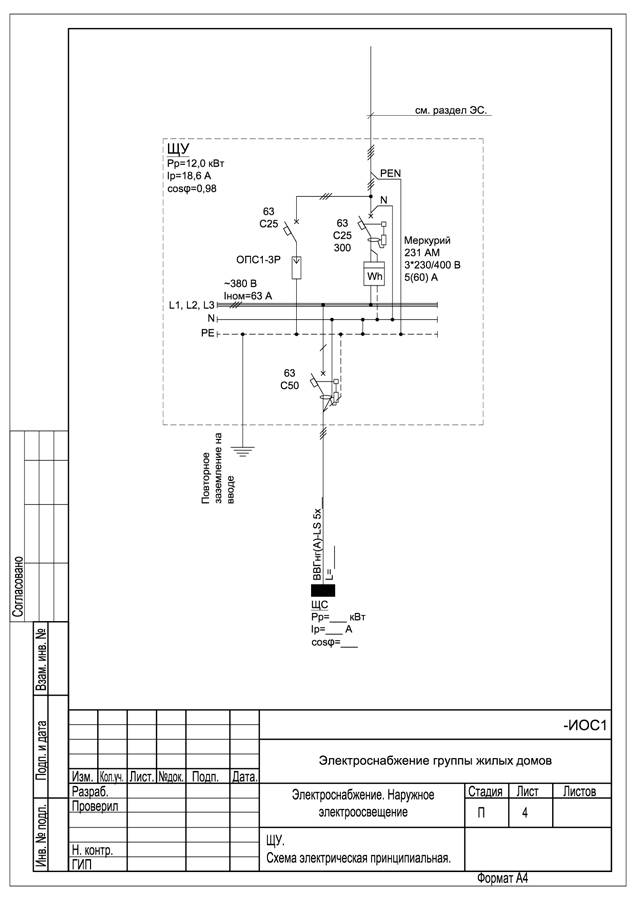

Схема ШРУ с учетом внутренней проводки

Специалисты могут комплектовать шкаф индивидуально, принимая во внимание конкретные особенности объекта оснащения, а также его потребности. Поэтому заказчик должен отметить на предварительном плане все точки расположения розеток и каждый подключаемый прибор с актуальными показателями его мощности

На основе этого профессионал определит, какую разводку использовать, одно- или многолинейную.

О возможных опасностях рассказал автор ролика:

Сходным образом следует поступить и с элементами освещения: задать места, в которых будут располагаться ночники, люстры, бра, выключатели, указать их параметры. После согласования всех этих моментов можно сверяться со СНиП и ПУЭ, выбирать средства защиты и составлять окончательный проект схемы электроснабжения частного дома.

Крайне важно правильно приобрести не только кабель, но и пускорегулирующую аппаратуру к нему: приобретать ее нужно, учитывая текущие показатели длительно допустимого тока

Кроме того, необходимо принимать во внимание, как проложена линия: если используется ВВГ 3х1,5 и он спрятан в трубу или размещен под слоем штукатурки, ему понадобится только 15 А.. Теперь представьте, что в сети 32 А

Что произойдет? Розетка или проводка будет постепенно нагреваться под воздействием слишком высокой нагрузки, постепенно оплавится и рано или поздно загорится. Понятно, чем опасен пожар в загородном коттедже, особенно деревянном. Поэтому лучше не рисковать и обращаться к специалисту, который учтет такие моменты при проектировании.

Теперь представьте, что в сети 32 А. Что произойдет? Розетка или проводка будет постепенно нагреваться под воздействием слишком высокой нагрузки, постепенно оплавится и рано или поздно загорится. Понятно, чем опасен пожар в загородном коттедже, особенно деревянном. Поэтому лучше не рисковать и обращаться к специалисту, который учтет такие моменты при проектировании.

Тип и марка кабеля по условиям монтажа

Опять же, для жилых помещений наиболее подходящим вариантом является уже неоднократно упомянутый ВВГ, но, в зависимости от ситуации, возможны варианты.

• Под перекрытиями и/или на сгораемом основании правильнее будет использовать уже ВВГнгз, то есть Не Горючий с Заполнением;

• в административных зданиях, помещениях с высокой проходимостью, зонах с прямым воздействием солнечных лучей актуален NYM – аналог с улучшенными эксплуатационными показателями (который и стоит дороже).

Наружная проводка

В отличие от городских квартир, где вся разводка располагается в пределах жилого помещения – в загородном доме имеются участки (пристройки типа гаража, например, или хозяйственные мастерские), находящихся вне дома. Прокладываемая проводка в этом случае подвержена воздействию всевозможных факторов, включая климатические и нуждается поэтому в дополнительной защите.

Монтаж наружной электропроводки

Наружная электропроводка по кирпичному фасаду в гофрированной трубе

Наружная открытая электропроводка в пристройке

Наружная проводка по деревянной стене

Монтаж электропроводки по наружной деревянной стене

Монтаж прожектора на наружной кирпичной стене

Проводку в помещениях, расположенных вне жилого строения, допускается монтировать в металлических кабельных каналах или трубах, проводимых сквозь деревянные перегородки и перекрытия дома. Если по условиям проведения монтажных работ металлические трубные изделия не используются – в местах прохода кабеля через стены и перегородки должны устанавливаться специальные стальные гильзы. С их помощью удается надежно защитить провода от механических деформаций.

Схема электропроводки, содержащая трассы прокладки проводов по фасаду зданий, допускает применение для их защиты не только металлических труб, но и стальной витой гофры. Сразу отметим, что для наружных поверхностей построек, отделанных покрытиями из легко воспламеняемых и сгораемых материалов, этот способ считается единственно допустимым. Для фасадов зданий, покрытых несгораемыми отделочными материалами, возможен открытый способ монтажа с применением пластиковой гофры.

Во всех случаях механическая защита кабеля не исключает необходимости герметизации оболочки, исключающую возможность попадания внутрь даже небольших количеств испарений и влаги.

Указанная техническая мера существенно снижает вероятность скопления влаги в районе расположения уличных светильников. При выборе подходящей для этих целей марки проводного изделия обычно исходят из наличия у него соответствующей защиты. Для наружной установки она должна соответствовать показателю не ниже IP44.

В заключение отметим, что монтаж электропроводки в частном доме – достаточно сложная процедура для того, чтобы заниматься ей без специальных подготовки. Для получения нужного результата потребуется ознакомиться со всеми представленными здесь материалами, а также освоить основные приемы работы с электротехническими компонентами и силовым оборудованием.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла13Не помогла

Состав электромонтажных работ

Электромонтажные работы в доме можно разбить на:

работы внутри дома, которые включают:

• разметку трасс, разбивку и сверление гнезд, штроб и борозд;
• прокладку стояков, труб и рукавов для скрытой проводки;
• раскладку проводов с заделкой в стены и под полами;
• установку контактных устройств (распаячные коробки, подрозетники и др.);
• затяжку проводов, прокладку кабелей, сборку и проверку собранной схемы;
• монтаж патронов, выключателей, розеток, светильников (начинается после отделки потолков и заканчивается после отделкистен);
• выполнение слаботочных разводок (интернет, телевидение, противопожарная и охранная сигнализация);

комплекс наружных работ, состоящий из устройства:

• конструкции молниезащиты на кровле;
• контура заземления.

Категорически не рекомендуется заниматься устройством заземления и молниезащиты дома при отсутствии опыта самостоятельно. Это наиболее сложный комплекс работ, требующих практических навыков, поэтому лучше обратиться к специалистам.

Правила и полезные советы

Всё, что касается электромонтажных работ, регламентируется сводом Правил устройства электроустановок (ПУЭ). Тем, кто серьёзно занимается монтажом электропроводки, полезно познакомиться на досуге с этой книгой. Здесь мы приведём самые основные и важные моменты, которые обязательно следует учесть перед тем, как сделать проводку в доме своими руками:

1. Все распределительные коробки, розетки и выключатели должны находиться в лёгкой доступности (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую нельзя сдвинуть).
2. Заземляющая жила должна крепиться к бытовым приборам при помощи болтового соединения.
3. Выключатели монтируют на высоте 60-150 см от уровня пола, провода к ним подводят сверху вниз.
4. Все соединения проводов следует выполнять в распределительных коробках. Соединительные узлы необходимо надёжно изолировать, запрещено соединять медные проводники с алюминиевыми.
5. Розетки монтируют на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления не должно быть менее 50 см.
6. Провода электрической проводки не должны касаться металлических строительных конструкций здания (особенно это касается скрытой проводки, обязательно учитывайте этот пункт, когда будете прокладывать провода в штробах).
7. Количество розеток на одно помещение учитывают из расчёта 1 коммутационный аппарат на 6 м2 площади. Исключение составляет кухня, на ней можно монтировать столько розеток, сколько нужно для подключения всех бытовых приборов.
8. Горизонтальная прокладка проводов производится не ближе чем 15 см к потолку и полу. Вертикально провода располагают на расстоянии 10 см от дверных и оконных проёмов. К газовым трубам нельзя приближать провода электрической сети ближе, чем на 40 см.

Надеемся, что весь этот разговор мы вели не зря. Монтаж внешнего и внутреннего электроснабжения своего жилища вы обязательно начнёте с составления схемы. Подумайте всей семьёй, где и какую технику вы хотите расположить, нанесите всё на бумагу, нарисуйте все коммутационные аппараты и пути прокладки проводов. Так вам будет гораздо легче посчитать количество необходимых материалов. Потом останется лишь перенести вашу схему с бумаги на реальные стены и заняться монтажными работами.

Резервные источники электроснабжения

Немаловажный аспект, который требует внимания, — перебои в подаче электроэнергии. Для владельца загородного дома любой перебой может вызвать серьезные неудобства. Заранее решить эту проблему позволит независимый источник питания. Наиболее целесообразно использовать электрогенераторы (рис. а), бензиновые или дизельные, а также набирающие популярность солнечные батареи (рис. б) и ветряные генераторы (рис. в).

Разновидности независимых источников электропитания:

• а — топливный генератор;
• б — солнечные батареи;
• в — ветряной генератор.

Выбор типа топливного генератора зависит от интенсивности его использования. Дизельные приспособлены для продолжительной работы, расходы на их эксплуатацию на порядок ниже, нежели расходы на работу бензиновых. Последние значительно дешевле.

Для оптимальной работы топливных генераторов рекомендуется, чтобы их мощность на 20–30 % превышала суммарную мощность одновременно включенных электроприборов, запитанных от него. На практике для освещения небольшого дома и работы холодильника вполне достаточно генератора мощностью 2 кВт.

Что касается солнечных батарей и ветряных генераторов, то их использование предполагается не только во время перебоев электроснабжения, но и в качестве постоянного источника электропитания с целью экономии средств на содержании дома. Особенно популярны подобные системы в так называемых зеленых домах, где внедрены технологии, не загрязняющие окружающую среду.

Подробнее о схеме электропроводки

Вывод проводов из распределительного щитка соответствует расположению потребителей в разных помещениях. Рассмотрим подробнее типовые схемы распределения электричества в доме.

В современном жилище мы используем различные электроприборы, потребляющие разное количество электроэнергии. Уровень потребления ее выражается в мощности электроприбора.

Самыми мощными потребителями в современном доме являются электрические плиты, нагреватели в сауне, самыми экономными – электролампочки и мелкие бытовые устройства.

Ниже приведены средние характеристики энергопотребления некоторых наиболее часто используемых электроприборов от самых мощных к менее мощным (в Вт):

• Проточный нагреватель воды – 5000
• Электроплита – 3000
• Автоматическая стиральная машинка – 2500
• Сварочный аппарат – 2300
• Духовка – 2000
• Утюг – 1700
• Бойлер – 1500
• Пылесос – 1500
• Обогреватель – 1500
• СВЧ-печь – 1400
• Электрочайник – 1200
• Вентилятор – 1000
• Холодильник – 600
• Компьютер – 500
• Телевизор – 300
• Лампочка – 60

Уже из этого небольшого списка видим, где сосредоточены главные потребители электроэнергии в нашем доме – на кухне и в ванной-прачечной. Естественно, не рекомендуется включать все приборы сразу, но и включенной электроплиты при постоянно работающем холодильнике достаточно для существенной нагрузки на сеть.

Именно узлы, от которых ведут провода в такие помещения, имеют самые мощные автоматы.

Увеличение мощности до 15 кВт

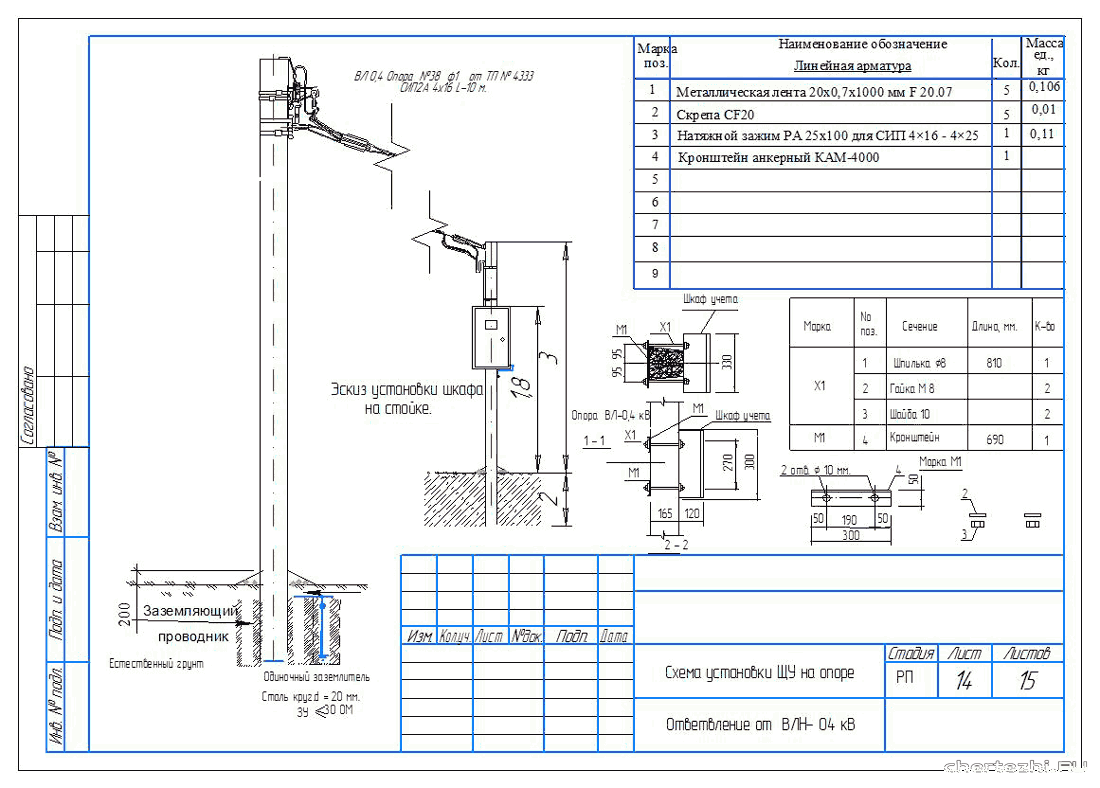

В большом количестве частных домов подключение электричества было выполнено до 04.05.2012. В 2012 году вышел закон о выносе щита учета на границу балансовой принадлежности. Для владельцев домов такая особенность увеличения мощности электроэнергии до 15 кВт может стать неожиданностью. Бюджет на увеличение мощности зачастую ничем не отличается от нового присоединения. Теперь счетчик не в доме, а на границе участка.

Если текущая мощность по одной фазе идет, то при увеличении мощности будет 3 фазы. Соответственно необходимо будет монтировать новый щит учета, с трех фазным счетчиком и трех фазными автоматическими выключателями.

При данной процедуре выполняется монтаж нового щита учета, после необходимо сдать в эксплуатацию, опломбировать счетчик. Только после этого демонтировать старый однофазный ввод, выполнить новый трехфазный ввод на новую мощность.

Внимание! При выборе подрядчика, уточняйте наличие гарантии на приемку работ специалистом сетевой компании

Это важно, чтобы не пришлось за свой счет устранять замечания мастера РЭСа

Правила и полезные советы

Всё, что касается электромонтажных работ, регламентируется сводом Правил устройства электроустановок (ПУЭ). Тем, кто серьёзно занимается монтажом электропроводки, полезно познакомиться на досуге с этой книгой. Здесь мы приведём самые основные и важные моменты, которые обязательно следует учесть перед тем, как сделать проводку в доме своими руками:

1. Все распределительные коробки, розетки и выключатели должны находиться в лёгкой доступности (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую нельзя сдвинуть).
2. Заземляющая жила должна крепиться к бытовым приборам при помощи болтового соединения.
3. Выключатели монтируют на высоте 60-150 см от уровня пола, провода к ним подводят сверху вниз.
4. Все соединения проводов следует выполнять в распределительных коробках. Соединительные узлы необходимо надёжно изолировать, запрещено соединять медные проводники с алюминиевыми.
5. Розетки монтируют на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления не должно быть менее 50 см.
6. Провода электрической проводки не должны касаться металлических строительных конструкций здания (особенно это касается скрытой проводки, обязательно учитывайте этот пункт, когда будете прокладывать провода в штробах).
7. Количество розеток на одно помещение учитывают из расчёта 1 коммутационный аппарат на 6 м2 площади. Исключение составляет кухня, на ней можно монтировать столько розеток, сколько нужно для подключения всех бытовых приборов.
8. Горизонтальная прокладка проводов производится не ближе чем 15 см к потолку и полу. Вертикально провода располагают на расстоянии 10 см от дверных и оконных проёмов. К газовым трубам нельзя приближать провода электрической сети ближе, чем на 40 см.

Надеемся, что весь этот разговор мы вели не зря. Монтаж внешнего и внутреннего электроснабжения своего жилища вы обязательно начнёте с составления схемы. Подумайте всей семьёй, где и какую технику вы хотите расположить, нанесите всё на бумагу, нарисуйте все коммутационные аппараты и пути прокладки проводов. Так вам будет гораздо легче посчитать количество необходимых материалов. Потом останется лишь перенести вашу схему с бумаги на реальные стены и заняться монтажными работами.

Документы для подключения электричества к частному дому на земельном участке

Прежде чем начинать монтаж электропроводки на участке или подводить электричество к частному дому, необходимо составить проект электроснабжения. Разрешение на использование электрической энергии можно получить лишь в том случае, если электроустановки будут запущены в эксплуатацию при наличии соответствующих документов. После предоставления и проверки документов для подключения электричества к частному дому потребитель получит абонентскую книжку для оплаты счетов за электричество.

На начальном этапе владелец электрических сетей должен предоставить потребителю необходимую информацию, касающуюся технических условий эксплуатации электрических сетей. На основании этих сведений потребитель должен составить схему электроснабжения своего дома и участка с хозяйственными постройками.

Далее эта схема должна быть согласована с владельцем электрической сети и местными органами госэнергонадзора. После монтажа электросетей, выполненного с соблюдением всех технических требований и норм, потребитель должен подать заявление на разрешение подключения к электросети. После этого владельцу сети рекомендуется проверить внутреннюю сеть на предмет соответствия составленному проекту. Также на данном этапе проводится инструктаж по технике безопасности эксплуатации электросетей и электроприборов. Лишь после всех этих процедур ответственная инстанция дает разрешение на подключение пользователя к общей электросети.

Представленные документы для подключения электричества к участку должны содержать подробную информацию о том, какие электроприборы, провода, установки, предохранители и автоматические выключатели будут задействованы при монтаже системы проводки. Здесь же нужно указать, какой способ прокладки проводки будет использоваться. Следует обязательно приложить схему внутренней электропроводки в доме, а также наружных сетей на участке и на пути к частному сектору.

Все ответвления, отходящие от внутренних линий, должны быть нанесены на общий план участка. Схему внутренней проводки рекомендуется разместить на плане самого строения. Чтобы провести электричество в частный дом, на плане необходимо указать местонахождение электрических щитков, распределительных коробок, всех электрических точек — выключателей, стационарных светильников и других электроприборов.

Рекомендации электрика

Следует придерживаться основных правил при работе:

• на высоте 2,5 м укладывают горизонтальные переходы от распределительной коробки до розеток или выключателя;
• заведение жил проводится только вертикально или горизонтально;
• места соединений должны находиться только в монтажных коробках;
• для подземной прокладки кабеля нужно применять только целостный кусок с прочной броневой лентой;
• самой большой ошибкой является монтаж выключателя в разрыв ноля;
• разводку электропроводов запрещено производить возле поверхности из дерева, но, если это неизбежно, тогда используется изолирующий шланг или прокладка из асбеста и стали толщиной 0,2 – 0,5 мм.

Схема проводки для частного дома

Дом в частном секторе чаще всего питается от сети 220V. Однако 3 фазы в частный дом — оптимальный вариант, если здание двухэтажное или еще выше, а также при наличии электрических плит, водонагревательных котлов, сварочных аппаратов, техники на электроприводе.

Таким образом, благодаря трехфазному электроснабжению получится снизить номиналы защитных устройств и перестраховаться от перекоса фаз. О подключении дома к трехфазной сети мы писали здесь.

Типичная схема трехфазной электропроводки в частном доме состоит из внешней, или пусковой, а также внутренней части. Сеть ведется к дому по воздушным ЛЭП 380V, во избежание провисания и обрыва провода расстояние от столба до дома не превышает 15 метров. Чтобы не создавать помех движению, провод натягивают на высоте от 2,7 метров. Далее с опоры проходит в щиток вводный кабель, который расположен на внешней стене дома. Прокладывать провода по воздуху относительно просто и менее затратно.

Вводное устройство размещают на расстоянии не менее метра от труб. В щит заводят трехполюсный АВ и электросчетчик. Корпус щитовой подсоединяют к заземляющему контуру. Оболочка уличного щитка должна отвечать повышенным требованиям защиты от пыли и влаги: IP54 и выше.

При составлении схемы продумываем все детали, основываясь на этажности и площади здания, количестве и мощности потребителей (как трехфазных, так и однофазных) и необходимости резервного питания. В обязательном порядке нумеруем фазу с подключенным потребителем.

Примерная схема трехфазного электрощита выглядит так:

Схема электрической сети дома

Любая разработка проекта электрической сети начинается с определения суммарной мощности потребителя, в данном случае нашего дома, и ее схемы питания. И если суммарная мощность потребителя в нашем случае определяется энергоснабжающей компанией, которая устанавливает лимит потребления, то схему внутренней электрической сети мы вправе проектировать самостоятельно.

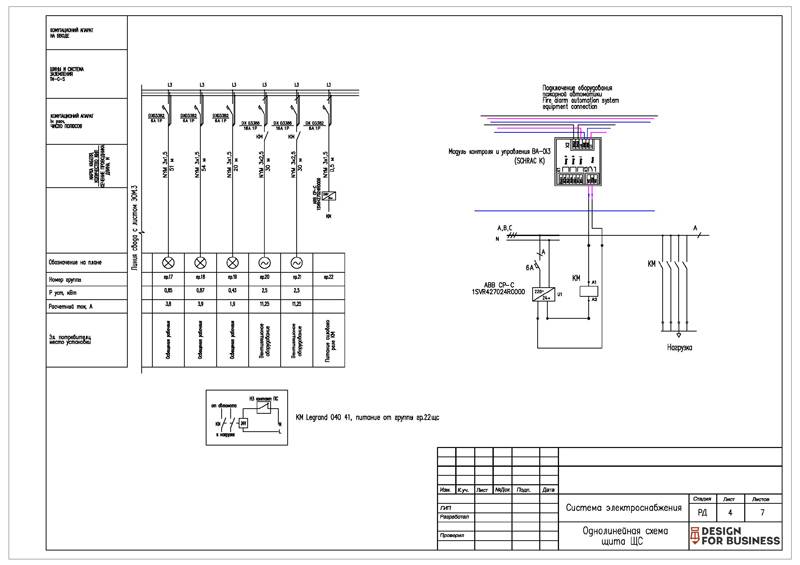

Электрическая схема распределительного щита частного дома

Итак:

• Устройство электропроводки в частном доме выглядит следующим образом. На наружной стене дома энергоснабжающая компания устанавливает вводной автомат и счетчик. Подключение этих электрических аппаратов так же выполняет энергоснабжающая компания.
• А вот после счетчика, ввод в дом, подключение к распределительному щиту и разводку по дому мы уже выполняем самостоятельно. И здесь мы вправе выбирать удобную нам схему электроснабжения.
• Обычно схема электроснабжения дома выглядит следующим образом. Кабель или СИП провод от счетчика подключается непосредственно на шины нашего распределительного щита. От этих шин запитываются отдельные группы электроснабжения. Каждая группа имеет свой силовой автоматический выключатель, установленный на фазном проводе. Нулевой и защитный провод каждой группы не должны иметь коммутационных аппаратов.

• Далее провод или кабель от каждого группового автомата монтируется к распределительным коробкам. На каждую группу может быть от одной до нескольких распределительных коробок.
• От распределительных коробок электропроводка распределяется к конечным потребителям – розеткам и выключателям.

Заключение договора на технологическое присоединение и технические условия

С момента получения сетевой организацией заявки на технологическое присоединение есть 30 дней, в течение которых она обязана подготовить проект договора на технологическое присоединение и технические условия (ТУ) на электроэнергию с мощностью присоединяемых объектов до 15 кВт — для бытовых нужд.

В случае, если значение предоставляемой потребителю мощности находится в интервале 100 — 750 кВт, то установленный срок подготовки проекта договора и ТУ сетевой организацией составляет 15 рабочих дней

Для чего необходимо получать ТУ на электроснабжение?

Технические условия на электроснабжение — это документ, содержащий в себе требования, которые необходимо выполнить, чтобы осуществить подключение к сетям электроэнергии, для увеличения потребляемой мощности и т.п. Он является приложением к договору на подключение к электросетям.

Получение этого документа является обязательным условием, выполнение которого позволит избежать проблем в процессе осуществления технологических работ по подключению участка (дома) к электроэнергии.

Какие данные содержатся в ТУ?

Прежде всего, проект ТУ на подключение электричества включает в себя план расположения объектов подключения, а также следующую информацию:

• адрес участка;
• название объекта;
• категория надёжности, данные по напряжению и нагрузке (в кВт);
• информация о параметрах электросети и наличия резервной мощности;
• указание способа и точек подключения;
• расчёт значения номинального тока короткого замыкания;

Например, если вы рассчитываете отапливать дом и получать горячую воду с помощью электроэнергии — об этом обязательно стоит сообщить.

ТУ должны соответствовать ГОСТ Р. Они устанавливают порядок и количество выполняемых работ каждой из сторон, заключивших договор.

Выполнение всех пунктов ТУ также необходимы для того, чтобы стороны договора могли подписать акт, подтверждающий завершение всех описанных работ.

Только после выполнения всех условий, указанных в ТУ, объект подключается к электросетям.

Какие документы нужны для получения ТУ?

При обращении в энергетическую организацию, с целью получения ТУ с собой следует иметь следующие бумаги:

• ксерокопия паспорта заявителя;
• ксерокопии документов, подтверждающих право владения участком (домом), подключаемым к электросетям. Копии должны быть заверены нотариусом;
• разрешение на строительство;
• документ, в котором представлены границы участка ( это может быть ситуационный план или топографическая съемка территории);
• величина необходимой нагрузки (стандартная мощность для бытовых нужд — 15 кВт). Если необходимо больше — нужно указать требуемое значение.

Образец Договора на Технологическое присоединение к сети

Договор на технологическое присоединение к электрическим сетям должен содержать в себе такую информацию, как: реквизиты заявителя, описание точки присоединения к электрическим сетям, величину предельной для заявителя мощности, мероприятия, выполняемые сторонами в рамках договора, перечень прав сторон и их обязательств, размер платы и порядок выплаты стоимости присоединения к электросетям, порядок разграничения построенных объектов, ответственность каждой из сторон и порядок урегулирования возможных споров.

Типовой договор можно найти в приложении №8 к «Постановление Правительства РФ от 27.12.2004 N 861 (ред. от 30.01.2019) «Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг, Правил недискриминационного доступа к услугам по оперативно-диспетчерскому управлению в электроэнергетике и оказания этих услуг, Правил недискриминационного доступа к услугам администратора торговой системы оптового рынка и оказания этих услуг и Правил технологического присоединения энергопринимающих устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям» (с изм. и доп., вступ. в силу с 19.03.2019)». Вот ссылка на сам документ.
