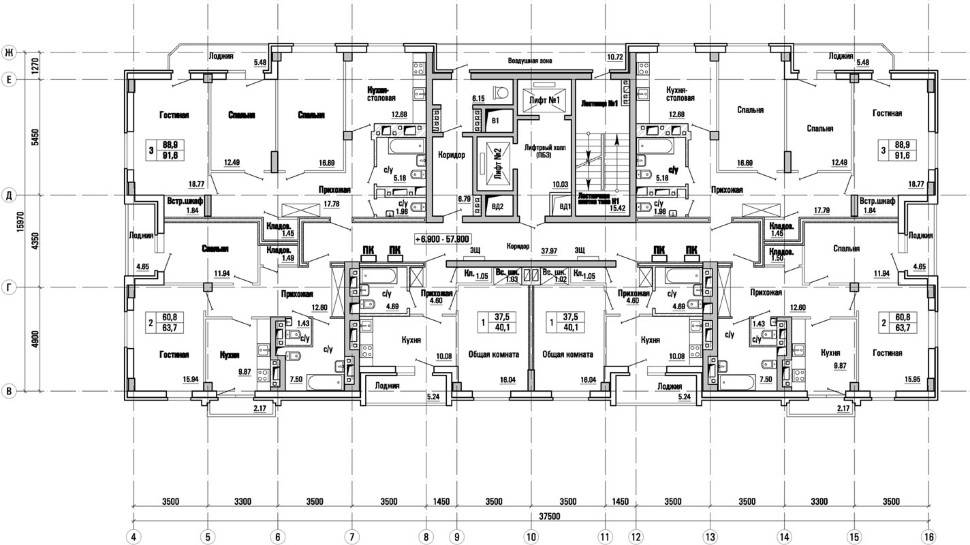

План многоэтажного жилого дома с размерами

Монолитное строительство

Тип застройки основан на заливке здания бетонной смесью непосредственно на строительной площадке

Одна из самых новых технологий – монолитное строительство жилого дома. Тип застройки основан на заливке здания бетонной смесью непосредственно на строительной площадке. Стоимость работ высокая, трудозатраты также высоки, поэтому чаще всего применяется монолитно-панельное строительство, где застройка производится посредством готовых монолитных ж/б плит, изготовленных заводским образом. Рассматривая монолитную технологию, стоит уточнить, что все процессы производятся только в сезоны с теплой температурой, в случае осадков работа останавливается. Крайне необходим подробный план проводимых работ, так как любое отступление от процесса, задержка или неверный выбор марки цемента грозит нарушением технологии, в результате чего застройщик получит непрочный дом, требующий постоянных доделок.

Этапы строительства:

1. Подготовка площадки, обустройство фундамента заглубленного типа;
2. Монтаж арматурного каркаса;
3. Монтаж опалубки;
4. Заливка бетонной смеси;
5. Прогрев бетона для лучшего схватывания в случае снижения температуры окружающей среды;
6. Демонтаж опалубки;
7. Обустройство межэтажных перекрытий;
8. Монтаж кровли;
9. Внешняя отделка.

Бетонные составы отличаются высокими показателями изоляции, энергоемкости, поэтому строение не потребует дополнительных работ по укладке гидро-, тепло-, звукоизоляции

Преимущества монолитного строительства:

• Свободная планировка;
• Индивидуальность конфигурации зданий;
• Гладкость всех стеновых и потолочных панелей, из-за чего стадия отделки сокращается до минимума;
• Повышенная сейсмостойкость строений.

Недостатки монолитного строительства:

• Применение высококвалифицированного труда;
• Высокая цена строительства зданий;
• Малое использование технологии.

Готовый проект 15-ти этажного, трехподъездного, многоквартирного жилого дома

Описание готового проекта многоквартирного жилого дома МКД 9.1

Здание запроектировано как 4-секционный 9-10 этажный объем со встроенными предприятиями обслуживания населения, помещениями офисов. Встроенная часть занимает 1 этаж. Объем здания имеет П-образную форму. Входы в жилые образования расположены со стороны двора. Главные входы в общественные помещения расположены со стороны красной линии. Все квартиры предназначены для посемейного заселения, комнаты в квартирах не проходные, санузлы раздельные и совмещенные. В каждой секции предусмотрены лифты для подъема людей и грузов (грузопассажирские Q=630 кг, скорость 1,6 м/с). Система управления – одиночная, смешанная собирательная при движении вниз. Мусороудаление в жилых домах осуществляется при помощи вертикальных мусоропроводов и поэтажных приемных клапанов, камеры мусоросборников расположены на отметках входов в подъезд.

Технико-экономические показатели проекта МКД 9.1

Площадь застройки	2577,65	м2
Этажность	9-10	эт
Площадь жилого здания	16592,30	м2
Общая площадь квартир	14152,24	м2
Жилая площадь квартир	7366,18	м2
Строительный объем (жилая часть)	72604,7	м3
Строительный объем (встроенная часть)	13414,02	м3
Количество квартир	288	шт
1-комнатных	162	шт
2-комнатных	92	шт
3-комнатных	34	шт
Полезная площадь встраиваемых помещений	1676,6	м2
Общая площадь встраиваемых помещений	2056,77	м2

Фасады здания разработаны с лоджиями. Отделка цоколя, боковых поверхностей крылец – штукатурка с рустовкой под естественный камень. Покрытие крылец входов в общественные помещения – керамогранит. Наружные стены общественных помещений (кроме помещ. ТСЖ) облицовываются керамогранитом серого цвета. Внутренние вертикальные поверхности лоджий окрашены полимерным составом. Остекление лоджий (тонированное в массе стекло) квартир принято на всю высоту этажа с устройством металлического ограждения на высоту 1200 мм вдоль внутренней поверхности остекления, а так же с экранами. Остекление всех лоджий и окна с переплетами из ПВХ. Окна встроенных помещений из ПВХ, цвет переплетов — белый. Окна, балконные двери из ПВХ. Подоконные сливы окрашиваются порошковым напылением в заводских условиях. Наружные двери входов в жилье окрашены порошковым покрытием в заводских условиях. Наружные двери входов в встроенные помещения – алюминиевые, окрашенные в заводских условиях.

В 9-ти этажном многоквартирном жилом доме запроектированы следующие встроенные нежилые помещения:

• промтоварный магазин;
• магазин строительных материалов;
• салон красоты;
• помещения ТСЖ.

Назначение встроенных нежилых помещений может быть изменено по пожеланию клиента.

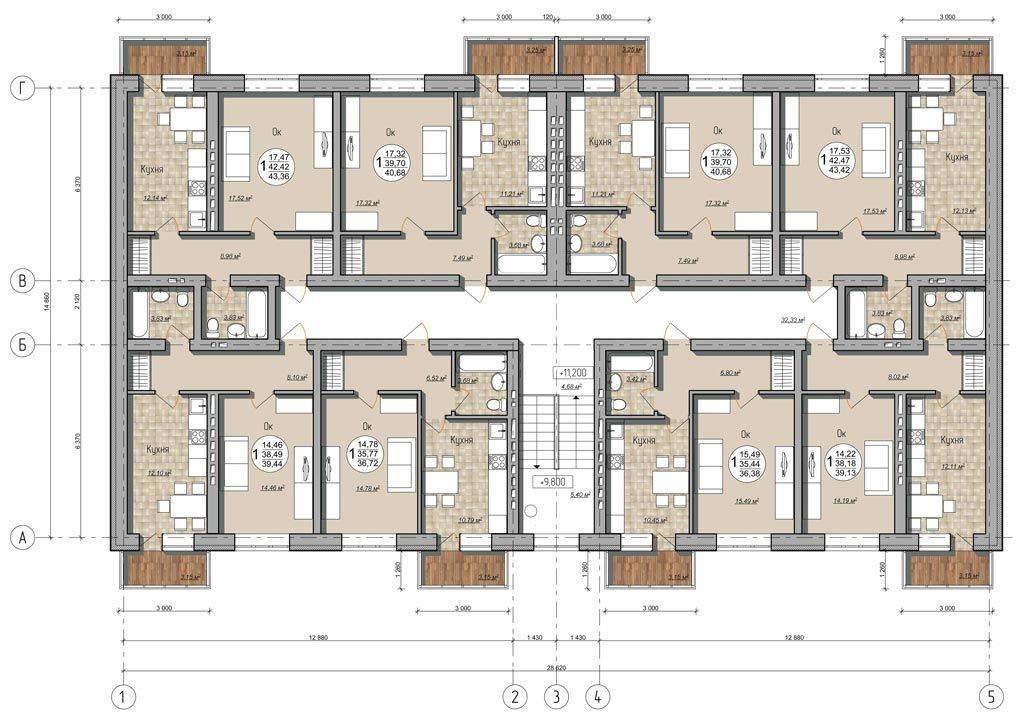

План типового этажа девятиэтажного дома Секция «Г»

Благоустройство территории 9 этажного жилого дома со встроенными помещениями предусматривает устройство проездов, тротуаров, площадок для отдыха и хозяйственных нужд жильцов дома, обслуживающего персонала встроенных предприятий общественного назначения.

Данный типовой проект девятиэтажного дома имеет возможность реализоваться в одно-, двух-, трех-, пятисекционном исполнении. Каждую типовую секцию многоквартирного 9-ти этажного жилого дома можно блокировать в жилые многосекционные дома. Типовой проект привязывается к любому климатическому району РФ и успешно реализуется в социальных программах.

Возможные корректировки типового проекта:

• приведение площадей, количества комнат и квартир в соответствие требованиям заказчика;
• приведение планировки помещений к нормам инсоляции;
• исключение мусоропровода;
• замена материала стен, перегородок, наружной отделки фасада, утеплителя;
• замена стропильной крыши на плоскую крышу;
• приведение проектных решений в соответствие климатическим параметрам места строительства;
• замена балконов на лоджии;
• применение внутренней отделки эконом класса;
• корректировка инженерных систем в зависимости от технических условий;
• замена материала труб инженерных коммуникаций, замена приборов отопления;
• приведение вентиляции и электроснабжения под установку электрических плит;
• прочие.

Корректировка типового проекта осуществляется на основе технического задания заказчика и оплачивается отдельно.

Проведение топографической съемки и геологической экспертизы

На следующей стадии строительства проводится топографическая съемка, благодаря которой удается решить два вопроса — точно определить координаты нахождения будущего многоквартирного жилого дома, а также характеристики местности. Кроме того, проведение топографической съемки — возможность узнать глубину расположения грунтовых вод, а также оценить качество земельного участка, вероятность усадки грунта после укладки фундамента и реальность возведения объекта в целом.

Выполнение геологической экспертизы и топографической съемки — работы, к которым привлекаются компании, имеющие специальный допуск. По завершении мероприятий сотрудники такой организации передают застройщику отчет. В документе отражается следующая информация:

• Состав грунта, его геологическое построение и физические характеристики.
• Особенности рельефа местности.
• Метеорологические и климатические параметры.
• Прочие данные по земельному участку.

Проведение рассмотренных мероприятий позволяет с м точностью определиться с технологией возведения объекта, а также правильно выбрать строительные материалы. Если на земельном наделе грунтовые воды находятся на большой глубине или имеет место сложный рельеф, требуется применение особых методик строительства.

Проектирование

После проведения топографической съемки и геологической экспертизы можно приступать к следующей стадии — составить проект будущего многоквартирного дома. От правильности его выполнения зависит будущая планировка квартир, размер жилплощади, а также внешний вид объекта.

Проект будущего дома разрабатывается с учетом действующих строительных норм, климатических условий, санитарных требований и сейсмологической ситуации

К примеру, в санитарном законодательстве ключевое внимание уделяется качеству вентиляции и освещенности. Что касается теплоизоляции, необходимость дополнительной отделки фасада определятся с учетом среднегодовой температуры

При разработке проекта учитывается множество факторов, вплоть до расположения коммуникаций. Здесь разработчикам проектной документации приходится учесть множество требований (в том числе в секторе экологии), а также особенности окружающей среды.

Главной сложностью при разработке проекта является необходимость его согласования с архитектурно-строительными организациями. Именно этот этап занимает «львиную» долю времени.

Если многоквартирный жилой дом имеет высоту от 22 этажей и больше, требуется дополнительный расчет нагрузки на фундамент и определение стойкости несущих элементов. При создании проекта специалисты должны учитывать особенности не только той территории, где ведется строительство, но и план застройки близлежащих участков.

От правильности составления проекта, а также проверки документов на факт соответствия требованиям зависит результат работы по возведению многоквартирного жилого дома, его надежность, безопасность и внешняя привлекательность. Обязательно составляется проектная декларация, где приводится информация о застройщике и объекте.

Квартира

Она считается основным элементом жилого дома. В квартире могут предусматриваться помещения разного назначения. Они могут быть жилыми, открытыми, подсобными. В каждой квартире предусматриваются инженерные сети. Осуществляя проектирование электроснабжения жилого дома, необходимо определить точки входа проводки в каждое помещение. В составе квартир соцназначения допускается, а в других типах объектов рекомендуется обустройство открытых пространств. К ним относят, в частности, террасы, веранды, балконы, лоджии и пр.

Квартира должна соответствовать потребностям конкретного человека и удовлетворять нужды семьи в целом. Этот факт определяет двойственность требований, предъявляемых к таким помещениям. Квартиры должны быть изолированы друг от друга, но по отдельности должны образовывать единое пространство.

Строительство

Непосредственно строительство жилого многоэтажного дома проходит в несколько этапов. Рассмотрим эти стадии подробно:

Подготовка участка под строительство

Застройщик выполняет предварительные работы, которые позволяют приступить к возведению объекта. Сюда входит ограждение территории во избежание проникновения посторонних лиц, очистка земельного участка от деревьев, сооружений или зданий (если они имеют место), а также переоборудование инженерных сетей, мешающих выполнению строительных мероприятий.

На этом же этапе застройщик организует пути для подъезда транспорта, продумывает нюансы прокладки коммуникаций, предусматривает системы для защиты от дождевой воды, устанавливает бытовые и административные помещения.

Разметка осей дома

Эта стадия строительства крайне важна и нуждается в проведении точных вычислений, а также внимательной проверке полученных результатов. Даже небольшие отклонения могут привести к ряду последствий, которые невозможно будет исправить. В процессе проведения разметки применяются измерительные приборы нового типа, отличающиеся высокой точностью.

Земляные работы

Особенностью этого этапа является подготовка котлована для последующей укладки фундамента. Также проводится работа по созданию траншей для подвода коммуникаций. При строительстве многоквартирного дома с большим числом этажей объем земельных работ большой, поэтому используется специальная техника — экскаваторы и бульдозеры.

Укладка фундамента

В основе любого многоэтажного сооружения лежит фундамент, от качества которого зависит надежность, прочности и, соответственно, срок жизни готового здания

Основа берет на себя наибольшую нагрузку, поэтому при составлении проекта ей уделяется максимальное внимание

Вид применяемого фундамента зависит от грунта. К примеру, при возведении многоэтажного здания может потребоваться подсыпка песком или гравием. Основные работы на этой стадии — заливка бетона, способного выдержать высотное сооружение.

Строительство внешних стен

Продолжительность и сложность этого этапа зависит от выбранной технологии. Вариантов предостаточно — возведение здания из кирпича, применение ж/б панелей или строительство по монолитной технологии. Последний вариант пользуется наибольшим спросом из-за простоты, надежности и высокой скорости возведения.

Подвод коммуникаций

Как отмечалось выше, траншеи под коммуникации готовятся еще на стадии земляных работ. На этом этапе производится укладка элементов газо-, водо- и электроснабжения. Здесь же выполняются работы по подводу канализации и других инженерных сетей.

Обустройство крыши

Объем и сложность работ зависит от выбранного типа кровли. Современные многоэтажные дома часто имеют эксплуатируемый тип крыши с возможностью обустройства наверху зимнего сада. Это, в свою очередь, повышает стоимость строительства.

Завершающие этапы

На завершающей стадии выполняются следующие работы:

• Создание внутренних перегородок — разделение дома на квартиры с учетом составленного ранее проекта, а также оснащение здания лифтами.
• Монтаж окон и установка металлических дверей в квартирах будущих жильцов.
• Обустройство внутренних коммуникаций — монтаж электрической проводки, канализации, систем водо- и газоснабжения, установка счетчиков на воду и газ.
• Стяжка пола. В процессе работ применяется песчано-бетонный состав, а после заливки производится выравнивание поверхности.
• Внутренняя отделка — бывает черновой и финишной. Многие строительные компании продают жилье с черновой отделкой, что позволяет снизить стоимость на квартиры. Если застройщик выполняет полноценный объем работ, в полученную недвижимость можно сразу заселяться, но и цена будет выше.
• Внешняя отделка — обработка фасада, а также ремонт помещений общего пользования. При продаже квартир с черновой отделкой помещения общего пользования (холл, подъезд, лестничные площадки) должны быть полностью готовы к эксплуатации.

Выбор этажности

Проектирование многоквартирных жилых домов
производится с учетом, в первую очередь, экономических факторов. К ним, в частности, можно отнести необходимость устройства лифтов, мусоропроводов и прочих элементов. Они значительно повышают стоимость проектирования жилого дома и работ по его возведению. Сооружения до 5 этажей, а в северных и южных регионах – до четырех, не оснащаются лифтами. В таких зданиях рационально используются стены, конструкции фундаментов, покрытий. 4-5-этажные сооружения возводятся преимущественно в средних, малых, частично крупных городах, численность населения в которых не больше 250 тысяч, а также в поселках на 10 и более тысяч человек. Это обеспечивает рациональное использование территории, транспорта.

Выбор земельного участка

Первым этапом является поиск подходящего участка для строительства нового объекта. При выборе застройщик ориентируется на два основных критерия:

Близость к городской инфраструктуре. Оптимальным вариантом является возведение жилого дома ближе к центру, где имеется все необходимо для комфортного проживания (магазины, больницы, школы, садики и прочие объекты). Но чем ближе участок к центральной части, тем выше стоимость земли, да и получить разрешение сложнее.

Покупка земельного участка за городом позволяет сэкономить деньги и быстрее оформить документы, но возникают сложности с продажей квартир. Люди не спешат приобретать недвижимость в местах, где отсутствует нормальное транспортное сообщение, и нет необходимых объектов инфраструктуры. Соответственно, стоимость одного «квадрата» жилья снижается.

Возможность подведения коммуникаций. Следующий важный момент — близость телефонных линий, теплоснабжающих, электрических и газовых сетей. Если в новостройке предусмотрено автономное отопление, вопрос с подключением к центральной теплотрассе решается сам собой. При этом к дому все равно необходимо тянуть воду, ставить опоры для подвода электричества, подключать газ и так далее. Все это повышает стоимость строительства и усложняет проект.

Следующим «камнем преткновения» является градостроительный план, с учетом которого производится застройка города. Строительным компаниям приходится пройти настоящие «круги ада», чтобы получить одобрение на возведение многоэтажного дома, а общее количество разрешений при строительстве объекта возле центра города может исчисляться несколькими десятками.

Простейший путь — получить разрешение на строительство в том районе, где еще мало новостроек, а по генеральному плану предусмотрено возведение нескольких домов. Процесс оформления разрешения упрощается и в том случае, когда в роли заказчика постройки выступают муниципальные власти. Но здесь речь идет о многоэтажных домах с квартирами эконом-класса, предназначенных для малообеспеченных семей.

Подробности

Подготовительный этап к строительству многоквартирного дома

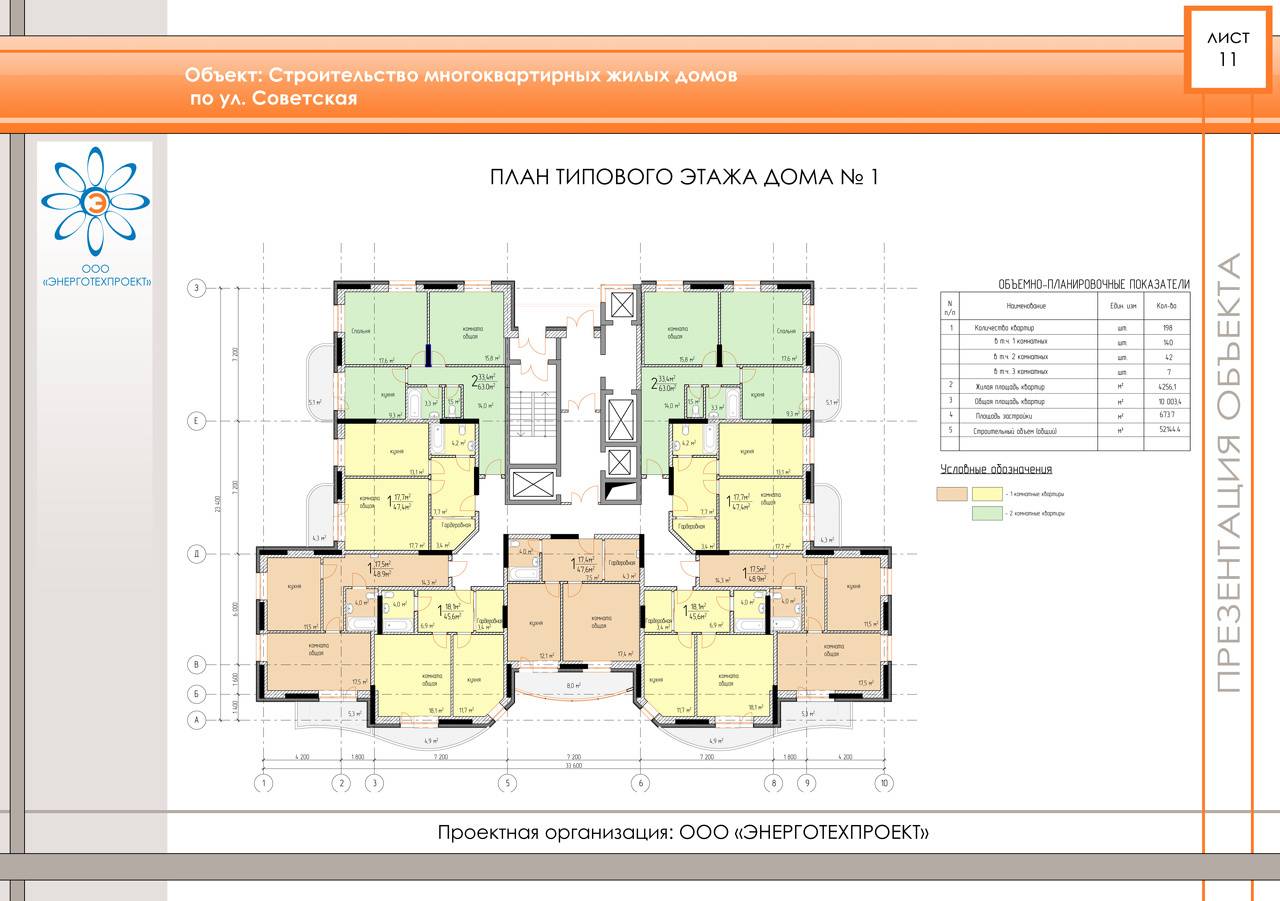

План типового многоэтажного жилого дома – ответственная и сложная задача. Работы будут начаты с кадастровых работ. Они проводятся кадастровой палатой, и как правило, это занимает до 1 месяца. Чтобы получать требуемые данные, заявитель должен собирать такой пакет документов:

• Межевание документированного типа.
• Решение представителей власти о том, чтобы предоставлять определенные земельные участки в частное владение.
• Заявление.
• Оплата по квитанции про документирование.

При получении документов, заявители должны по максимуму тщательно все изучать. Во всех экземплярах должны быть одинаковые данные, и каждому листу выписки присваивают уникальный номер порядка, который заверен профессионалом из кадастровой палаты. Готовка выписка содержит такие данные:

1. Номер по кадастру – уникальный номерной знак, который был присвоен определенному участку грунта, и по которому он в будущем будет проходить по всем спискам и архивам.
2. Название участка – обычно в такой строке просто указано «пользование землей».
3. Земельная категория – в определенных случаях стоит пометка «не установлено».
4. Площадь – данные берут из документации про постановление о внесенном межевании и уточнениях.
5. Цель предоставления.
6. Особенные отметки – тут уточняют всевозможные данные, к примеру, сведения про права заявителя.

На видео представлен образец кадастровой выписки

Как применяемый материал воздействует на проектирование дома

Как уже было сказано выше, технический план дома со множеством квартир может быть составлен грамотными мастерами из любых серьезных и давно популярных на рынке услуг компании проектирования. Но перед тем, как обращаться к мастерам, следует определиться с тем, какие материалы будут применены при строительстве. От этого будет много зависеть. При процессе строительства можно применять всевозможные строительные материалы, отличающиеся по размеру, весу, характеристикам тепловой изоляции и множеством остальных. По этой причине план девятиэтажного дома из ж/б плит будет сильно отличаться от плана аналогичного здания, но из кирпичей.

Итак, как же планировка квартир и зданий будет зависеть от применяемых материалов? железобетонные плиты обладают строго нормированными габаритами, оптимальными по весу, прочности и качествам тепловой изоляции. по этой причине проектировщикам требуется отталкиваться от существующих данных, образуя проекты домов с исключительно нормированными габаритами.

Чуть проще обстоят дела при составлении проекта здания из кирпичей, будь до 3-х или 9-ти этажный дом. И хотя бы размеры кирпиче строго нормированы, его малый размер в сравнении с плитами даст куда больший простор для фантазии.

И монолитные дома, у которых большие сроки строительства (в сравнении с панельными), а также не самые лучшие технические параметры (в сравнении с кирпичными) дают самый большой простор для проектирования. Длина и толщина стен может зависеть лишь от степени материальной прочности, а значит, но требуется подгонять каждый сантиметр под материальные требования.

Требуется ли платить за план-проект

План многоэтажного жилого дома часто заказывали строители и после дублировали его 5-9 раз, чтобы получилось многоэтажное здание. Естественно, что это вовсе недопустимо. Дело в том, что нагрузки на основание и несущие конструкции пятиэтажного и одноэтажного здания сильно отличаются. И халатное отношение вместе с ужасным мастером и желанием свести к минимуму траты, часто приводит к ужасной трагедии. Далее представлено обучающее видео о создании домового плана или квартиры. По этой причине, если вы интересуетесь планировкой квартир в 5 этажей из кирпичей, которые размещены в средней полосе РФ, следует заказывать именно такой проект у профи. Да, потребуется отдавать большую сумму, но после вы будете уверены, что качественны выстроенный по таким проектам дом сможет выстоять десятки лет.

https://youtube.com/watch?v=hBBpcvV-NGY

Сопровождение и согласование проекта многоквартирного жилого дома

Каждый проект должен проходить экспертизу. Это может быть коммерческая или государственная. При этом документы рассматривают подробно, и если встречаются несоответствия, то ее возвращают для внесения изменений. Мы поможем заказчикам с одного раза сдать документы в экспертизу. Это позволит сохранить денежные средства и время клиенту. Наши сотрудники помогут получить разрешение для выполнения строительства. Мы не поможем получить нужные для заказчика документы очень быстро. Также сопровождаем проект.

Строительство домов специалисты выполнят под ключ. Наша компания проводит авторский надзор и контролирует работы во время строительства.

Заключение

Проект жилого сооружения включает в себя следующие части:

• Альбом со схемами и спецификациями.
• Пояснительные записки.
• Смету.

В графическом разделе присутствуют генеральные и ситуационный планы, чертежи этажей с размещением мебели, фасадов, разрез здания. Проект – это сложная и дорогая часть строительства, стоимость которого может составлять от 1 до 10% стоимости работ по возведению.

Городская застройка характеризуется высокой плотностью, насыщенностью строениями и элементами инфраструктуры. Стоимость городской земли очень высока, поэтому густозаселённые центры городов традиционно застраиваются многоэтажными жилыми домами и зданиями, в которых размещаются различные предприятия и учреждения. На облик городов эти сооружения оказывают непосредственное влияние, формирую городскую среду. Поэтому проекты многоквартирных домов, по которым ведётся застройка, существенно воздействуют на визуальный облик населённых пунктов.

Проект малоэтажного многоквартирного дома

В период массовой урбанизации широко применялись типовые проекты многоквартирных домов, далеко не всегда отвечавшие даже минимальным эстетическим стандартам, что привело к удручающему однообразию и стандартизации городской среды обитания, негативно сказывается на удобстве жителей и возможностях развития городских территорий.

Помимо технологической привлекательности, применение типовых решений значительно сокращает и проектирование внутренних сетей, так как в них разработаны уже , отопления и . В современной архитектуре проявляется тенденция, направленная на преодоление устаревших подходов к формированию городской застройки.

оригинальный проект многоэтажного многоквартирного дома для французского города Сет
