Требования к изготовлению люминесцентных планов эвакуации

Ответственность за нарушение требований разработки плана

Согласно действующему законодательству Российской Федерации, ответственным за подготовку ПЭ и его размещение является руководитель организации/здания/помещения. Если не соблюдаются требования и правила разработки ПЭ, то КоАП РФ статья 20, пункт 4 предусматривает административную ответственность в виде денежных штрафов:

Ответственное лицо	Штраф при однократном нарушении	Штраф при повторном нарушении
Частное лицо	от 3000 до 4000 рублей	от 4000 до 5000 рублей
Должностное лицо	от 15 000 до 20 000 рублей	от 20 000 до 30 000 рублей
Индивидуальный предприниматель	от 30 000 до 40 000 рублей	от 40 000 до 50 000 рублей
Юридическое лицо	от 150 000 до 200 000 рублей	от 200 000 до 400 000 рублей

А ещё, помимо денежного штрафа, для юридических лиц, повторно нарушающих правила грозит остановка их деятельности до 90 дней.

Требования по ГОСТ

К содержанию

Эвакуационный план согласно регламентирующему ГОСТу содержит текстовую и графическую части.

Под графической частью подразумевается схема эвакуационных путей и этажная планировка здания. Также в этой части должны указываться:

• Выходы для эвакуации, а также короткие и безопасные пути к ним
• Лестничные клетки, лестницы и аварийные эвакуационные выходы
• Места, где находятся ПЭ
• Зоны, где размещаются средства противопожарной защиты и спасательной связи, которые обозначаются символами и знаками. Это регламентируется ГОСТом Р 12.4.026-2001 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначения и правила применения»

В текстовой части содержатся инструкции, связанные с действиями людей, которые оказались в здании в условиях чрезвычайной ситуации. К таким инструкциям может относиться следующее:

• Способ оповещения о возгорании, данные людей, которые отвечают за оповещение остальных, а также зоны действия оповещения
• Очерёдность и порядок эвакуации людей
• Список действий и обязанностей дежурного персонала, который отвечает за вызов пожарного расчёта и скорой помощи
• Информация о аварийном отключении электропитания, различных механизмов и оборудования
• Информация о ручном отключении пожарных систем, установок и автоматики

Все символы и знаки безопасности в данной части ПЭ дополняются смысловыми пояснениями.

Графические части этажных планов также дополняются номером этажа.

К форме

Размер плана эвакуации будет зависеть от площади помещений, где располагается, а также числа эвакуационных и аварийных выходов. Локальные ПЭ выполняются с размерами 400х300 мм, этажные и секционные с габаритами 600х400 мм. Планы должны изготавливаться из фотолюминесцентных материалов.

В качестве фона используется жёлто-белый или белый цвет.

Обозначение знаков и символов пожарной безопасности обязательно в графической части регламентируется ГОСТом Р.12.4.026-2001 «ССБТ. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний». Высота этих знаков не может быть меньше 8 мм и больше 15 мм. Они обязательно выполняются в одинаковом масштабе. Шрифт также регламентируется данным ГОСТом и его размер не может быть меньше 3 мм. Вне зависимости от фона ПЭ все надписи и графические изображения, кроме специальных знаков и символов, должны быть чёрного цвета.

Эвакуационные пути обозначаются сплошными зелёными линиями с демонстрацией правильного направления.

К размещению

ПЭ для людей/сотрудников/работников должен находиться там, где это указано непосредственно в плане. Согласно регламентирующим документам планы должны быть на всех этажах многоэтажных строений и основных путях, которые ведут к эвакуационному выходу/выходам. Также следует отметить некоторые факторы размещения ПЭ:

• В самом удалённом от эвакуационного выхода в обязательном порядке должен быть план
• План должен находиться в хорошо освещаемом месте
• Между 2 планами, которые располагаются на одном этаже, не должно быть больше 60 метров
• План эвакуации нельзя закрывать различными предметами
• ПЭ не должен сливаться со стеной
• План должен хорошо просматриваться

Требования пожарной безопасности к планам эвакуации

Однако не только ГОСТ 12.2.143-2009 регламентирует планы эвакуации. Помимо него, за это отвечают Правила противопожарного режима №390. Следующие пункты являются наиболее важными:

• п. 7 – В местах с массовым нахождением лиц, помимо жилых домов и на объектах с рабочими местами от 10 и более обязательно должны быть ПЭ. За это отвечает руководящее лицо организации. На документе должна находиться информация, обозначающая расположение ПСП (первичные средства пожаротушения);
• п. 106 – руководитель отвечает за создание ПЭ для ценных экспонатов из музеев и картинных галерей, а также животных из зоопарков и цирков;
• п. 247 – для мест стоянки автомобилей в количестве от 25 единиц должен быть разработан план эвакуации с указанием расположения ТС, очерёдности их эвакуации при ЧС. Также на документе указывается месторасположение буксирных тросов и штанг, которые закупаются из расчёта 1 трос/штанга на 10 транспортных средств.
• п. 250 – на станциях метрополитена должны быть оперативные планы пожаротушения, инструкции, связанные с мерами ПБ, эвакуационные планы и чёткие инструкции для сотрудников станций при пожаре или сильном задымлении.

Услуги по разработке и изготовлению планов эвакуации

Наша компания приглашает к сотрудничеству субъектов хозяйствования, заинтересованных в услугах профессионального изготовления планов эвакуации. Согласно установленным требованиям, данный документ является обязательным для любых объектов общественного назначения, для которых характерно одновременное пребывание большого числа людей. Разработка планов эвакуации предусмотрена для офисных и административных зданий, промышленных сооружений, объектов коммерческого назначения и др. Исключение составляют лишь многоквартирные жилые дома.

Необходимость заказать план эвакуации связана с обеспечением противопожарной защиты объекта и его посетителей. Данный документ включает в себя текстовую и графическую составляющие, а его разработка регламентирована госстандартами.

Сертификация и декларирование

• Оформление сертификатов соответствия таможенного союза
• Оформление деклараций таможенного союза
• Сертификат и декларация ГОСТ Р
• Добровольная сертификация
• Пожарный сертификат

Сертификация и консалтинг ISO

• Сертификация ISO 9001
• Сертификация ХАСПП (ISO 22000)
• Консалтинг ISO 9001
• Консалтинг ХАСПП (ISO 22000)

Разрешительная документация

• Государственная регистрация продукции
• Лицензия Минпромторга
• Заключения радиочастотного центра
• Регистрация Нотификации ФСБ
• Заключение ЭКСКОНТ
• Отказное письмо

Разработка технической документации

• Разработка Технических условий
• Регистрация Технических условий
• Заключение о спиртосодержании
• Обоснование безопасности
• Регистрация паспорта безопасности

Разработка плана эвакуации при пожаре призвана отразить наличие путей эвакуации, включая аварийные выходы из здания, по которым в случае возникновения чрезвычайной ситуации люди, находящиеся на территории объекта, смогут покинуть опасное место. Помимо этого, документ содержит информацию о наличии средств противопожарной защиты (пожарные краны, огнетушители и др.) и местах их расположения внутри объекта, что является необходимым условием для принятия оперативных мер по борьбе с возгоранием.

Важным фактором является соответствие указанной в плане эвакуации информации реальным техническим характеристикам сооружения. Если объект подвергался перепланировке, в документ необходимо внести нужные изменения.

Фотолюминесцентные планы эвакуации и их особенности

Фотолюминесцентные знаки эвакуации приобрели распространение ввиду физико-механических свойств материала. Благодаря люминесценции удается эффективно решить проблему с ориентированием внутри помещения в сложных технических условиях. Фотолюминесцентные эвакуационные системы хорошо заметны в темноте, что существенно облегчает задачу по эвакуации из здания в ночное время либо при наличии плотной дымовой завесы. Кроме того, это экономит драгоценное время при поиске мест, где расположены противопожарные шкафы и другие средства борьбы с возгоранием.

При изготовлении элементов фотолюминесцентных планов применяют различные виды материалов, включая пленку, пластик, бумагу.

Преимущества нашей компании:

10 лет успешной работы

выгодные цены

работа по договору

оформление в кратчайшие сроки

персональный менеджер

доставка документов

Вам может быть это интересно:

	Документы пожарной безопасности Разработаем все документы персонально под вашу организацию В пакете документов по пожарной безопасности имеются приказы, инструкции и журналы, которые необходимо иметь организации любой формы собственности
4000 руб./комплект
Задать вопрос	Оформить заказ

Знаки пожарной безопасности, как правило, допускают добавлять цифровые,
буквенные или буквенно-цифровые символы. Что касается высоты знаков безопасности,
то она, как правило, составляет 8-15 мм. Имейте ввиду, что на
каждом уникальном плане эвакуации эти знаки выполняются в одном масштабе
и размерах.

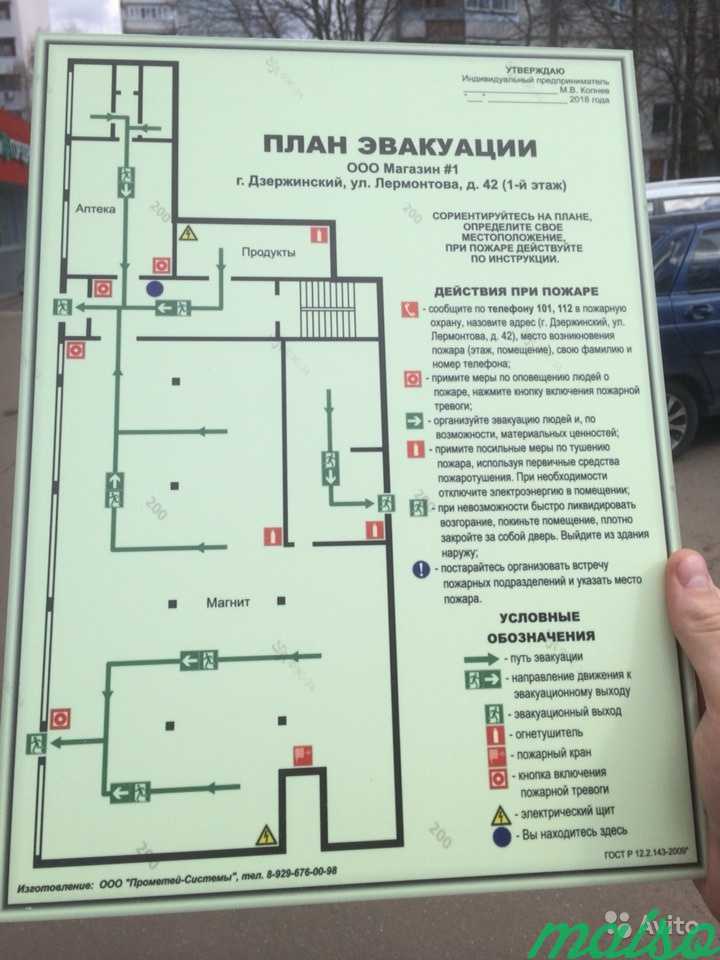

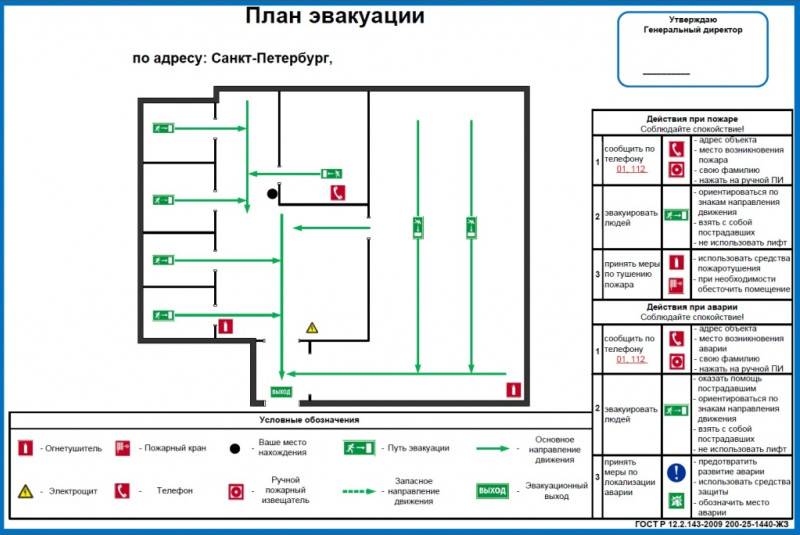

Рис. 4. Пример оформления офиса планом эвакуации и знаками безопасности

На плане эвакуации в обязательном порядке даются расшифровки
всех знаков (символов, обозначений) в текстовой части плана. Эта
расшифровка может называться как “Условные обозначения”.
Это условие также относится к требованиям к планам эвакуации.

Надпись (графическое изображение) на эвакуационном плане (кроме
знаков безопасности и символов) нужно обозначать черным цветом.
Шрифт каждой надписи на плане должны соответствовать ГОСТ Р
12.4.026. Высоту всех шрифтов необходимо выдерживать от 5 мм и
более.

На этажном плане там, где располагается графическая часть
указывается нумерация этажа. Эвакуационный путь, который ведет к основному
эвакуационному выходу, необходимо указывать простой (не
прерывистой) линией. Цвет линии –
зеленый. Также нужно указать направление движения. Путь эвакуации,
который ведет к запасному эвакуационному выходу, требуется
указывать прерывистой линией. Цвет линии так же зеленый. Линия
может заканчиваться стрелкой, которая указывает куда необходимо
двигаться эвакуирующимся.

Из чего состоит план эвакуации

План эвакуации состоит из графической и текстовой частей.

В графической части отображают поэтажную или секционную планировку объекта (согласно п. 6.2.3 ГОСТ Р 12.2.143-2009). При этом обязательно указывают:

• эвакуационные пути и выходы;
• лестницы, лестничные клетки и аварийные выходы, предназначенные для эвакуации людей;
• места размещения самого плана эвакуации;
• места размещения средств противопожарной защиты, средств связи;
• способы оповещения о возникновении чрезвычайной ситуации (пожара и т. д.);
• порядок и последовательность эвакуации людей;
• обязанности и действия людей, в том числе порядок вызова пожарных подразделений и т. д.

Сколько планов эвакуации нужно разработать, если на этаже два лестничных прохода

Количество планов эвакуации не зависит от количества и расположения лестничных клеток.

Требования к изготовлению и утверждению планов эвакуации определены ГОСТ Р 12.2.143-2009.

Планы эвакуации могут быть этажными, секционными, локальными и сводными (общими).

Планы эвакуации должны состоять из графической и текстовой частей. Графическая часть должна включать в себя этажную (секционную) планировку здания, сооружения, транспортного средства, объекта с указанием:

• эвакуационных путей и выходов; лестницы, лестничные клетки и аварийные выходы, предназначенные для эвакуации людей;
• места размещения самого плана эвакуации;
• места размещения средств противопожарной защиты, спасательные и медицинские средства связи, обозначаемые знаками пожарной безопасности и символами ИМО.

Высота шрифта надписей на плане должна быть не менее 3 мм, а высота знаков безопасности и символов – в пределах 8–15 мм. На одном плане эвакуации знаки безопасности и символы выполняют в едином масштабе (ГОСТ Р 12.2.143-2009).

Внимание

При проведении работ по реконструкции или перепланировке объекта в план эвакуации обязательно вносят соответствующие изменения.

В текстовой части плана размещают пояснения смыслового значения знаков безопасности, символов и условных графических обозначений, а также перечисляют:

• способы оповещения о возникновении чрезвычайной ситуации (пожара и т. д.);
• порядок и последовательность эвакуации людей;
• обязанности и действия людей, в том числе порядок вызова пожарных подразделений и т. д.

Текстовая часть должна содержать инструкции о действиях в условиях чрезвычайной ситуации, дополненные знаками безопасности и символами.

План эвакуации размещают таким образом, чтобы правильно читалась его текстовая часть. Место размещения самого плана на плане эвакуации отмечают точкой «Вы находитесь здесь».

Ситуация

Должна ли быть дата разработки (не только год, но и число) на плане эвакуации

Да, на плане эвакуации в правом нижнем углу должна быть указана дата изготовления плана (только год).

Требования к изготовлению и размещению планов эвакуации определены ГОСТ Р 12.2.143-2009 «Национальный стандарт Российской Федерации. Система стандартов безопасности труда. Системы фотолюминесцентные эвакуационные. Требования и методы контроля», утвержденным приказом Ростехрегулирования от 23 июля 2009 г. № 260-ст.

Данным ГОСТом определено, что в левом нижнем углу плана эвакуации необходимо указать наименование организации – разработчика плана эвакуации. В правом нижнем углу плана эвакуации наносится маркировка в соответствии с требованием пункта 10.1 ГОСТ. В частности, там должно быть указано:

• наименование и торговый знак изготовителя;
• дата изготовления (год);
• яркость свечения в мкд/м через 10 и 60 мин после отключения источников освещения (накачки);
• длительность послесвечения в минутах.

Графическая часть. Основные требования

Графическую часть необходимо выполнять таким образом, чтобы она
включала в себя этажную планировку. В графической части
необходимо указывать:
• основные и запасные эвакуационные пути;
• эвакуационные выходы и (или) места, где размещаются спасательные
средства;
• аварийные выходы, незадымляемые лестничные клетки, наружные
открытые лестницы;
• место, где размещается сам план эвакуации;
• места расположения спасательных средств;
• места расположения защитных противопожарных средств, которые
необходимо обозначать
знаками пожарной безопасности. Это основные
требования к планам эвакуации
(графическая часть).

Что такое план эвакуации и какие ГОСТы его регулируют?

Два основных ГОСТа, которые регламентируют разработку, создание и размещение планов:

1. ГОСТ Р 12.2.143–2009 «ССБТ. Системы фотолюминесцентные эвакуационные. Требования и методы контроля»;
2. ГОСТ 12.1.004–91 ССБТ «Пожарная безопасность. Общие требования».

Согласно этим нормативным документам план эвакуации – это схема, в которой можно найти путь для эвакуации, эвакуационные и аварийные выходы, регламент правил поведения, а также список или последовательность действий людей при возникновении чрезвычайного происшествия. Благодаря данному плану, указателям направления движения и знакам безопасности принимаются необходимые меры, позволяющие вывести людей из опасного помещения в котором случился пожар.

План эвакуации – это табличка, с регламентируемыми размерами, где содержится следующая важная информация:

• Заголовок
• Адрес, указание этажа здания, где непосредственно находится ПЭ
• Графическая часть
• Текстовая часть
• Расшифровка специальных символов и обозначений

Помимо этого, левый нижний угол документа – это место для информации, касающейся компании, которая разрабатывала данный план. В правом нижнем углу можно найти маркировку ПЭ, которая состоит из информации о фирме изготовителе, дате производства плана, показателе яркости свечения люминесцентных компонентов в мкд/м2 через 10 и 60 минут после того, как отключится свет и продолжительность свечения этих элементов в минутах.

Текстовая часть. Основные требования

Текстовую часть схем эвакуации необходимо оформлять так, чтобы
там находилась инструкция о
действиях персонала в случае пожара, чрезвычайной ситуации пожаре
или аварии, дополненная знаками пожарной безопасности. К
текстовой части имеются также определенные требования к
планам
эвакуации.

Текстовую часть необходимо оформлять следующим образом:
• Указывается способ сигнализирования о начале пожара, аварии
или чрезвычайной ситуации;
• Указывается алгоритм эвакуации персонала (посетителей);
• Указываются перечень обязанностей и действий персонала
(посетителей) вашей организации. Также необходимо указывать
способ оповещения (вызова) пожарной охраны и скорой помощи.

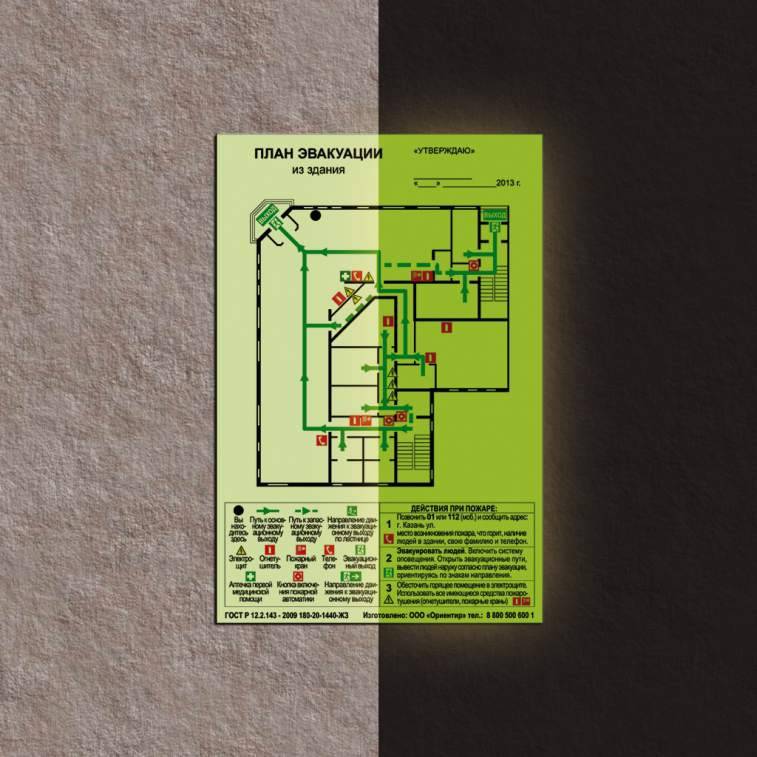

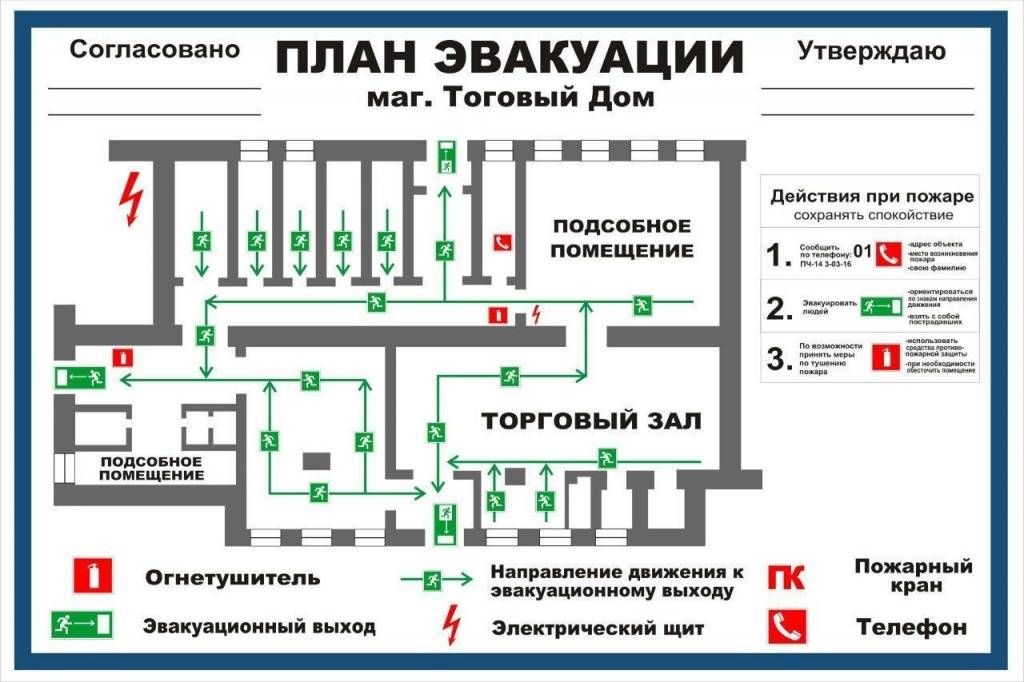

Рис. 5. Наши планы соответствуют требованиям

	Готовый план эвакуации людей при пожаре Пластиковая или алюминиевая рамка, формат А2, А3, А4
Узнать подробнее →

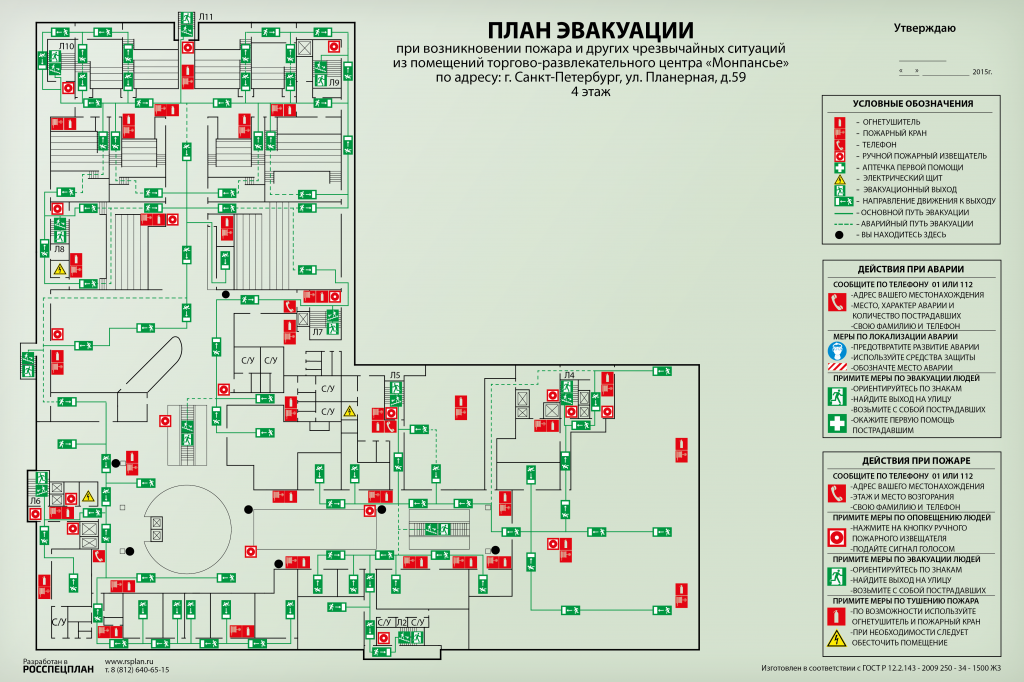

Рис. 6. Планы эвакуации при пожаре требования

Виды планов эвакуации людей при пожаре по ГОСТ

Статья 6.2.1 ГОСТ 12.2143-2009 регламентирует разновидности ПЭ на:

• Этажные
• Секционные
• Локальные
• Сводные или общие

Этажные планы разрабатываются для каждого отдельного этажа помещения/постройки/здания.

Секционный план эвакуации

Секционный вид плана эвакуации при возгорании требуется в следующих ситуациях:

• Площадь этажа более 1 000 квадратных метров
• На одном этаже находится несколько выходов, которые разделяются перегородками или же стенами
• На этаже имеются турникеты или раздвижные, вращающиеся и подъёмные двери
• При длинных и сложных эвакуационных путях

Локальный план эвакуации

Локальные ПЭ чаще всего создаются для отдельно взятых помещений, к которым могут относиться: гостиничные номера, больничные палаты, торговые точки в ТЦ и офисы в бизнес-центрах. От этого вида локальный отличается меньшими габаритами и представлением эвакуационного пути из определённого помещения, а не всего здания в целом.

Общие и сводный планы эвакуации

Общие или сводные планы эвакуации – это документы, составляемые на основе вторых экземпляров этажных и секционных видов. Они не обязательно должны располагаться на просматриваемом месте. Данный план располагается у дежурного персонала, который предоставляет данный план руководящему лицу, ликвидирующему чрезвычайную ситуацию. При перепланировках или реконструкциях любых этажей или секций в общий/сводный план необходимо внести все изменения.

Изготовление и материалы

В первую очередь, . Этим могут заниматься организации, имеющие разрешительные документы для работы в данной сфере деятельности. Непосредственное изготовление состоит из нанесения изображения на основу.

Для этого используют пластик, так как фотолюминесцентные планы эвакуации размещают внутри помещения, где температура воздуха обычно в пределах 10-30°С.

Изображение распечатывают на полиграфическом оборудовании несколькими способами. Возможно его нанесение поверх фотолюминесцентной пленки, а также поверх основы с последующим ламинированием специальной пленкой с определенными колориметрическими и фотометрическими параметрами. Подпись ответственного лица от организации-заказчика проставляют перманентным маркером, который нельзя смыть со стекла либо плотного пластика.

На каждом фотолюминесцентном плане обязательно указывают разработчика, наименование производителя либо торговый знак, длительность послесвечения, яркость после 10 и 60 минут при отсутствии освещения, а также дату изготовления. Допустимы дополнительные обозначения, например, ГОСТ, по которому изготовлен фотолюминесцентный план эвакуации, цвет послесвечения.

Маркировка может быть расположена на лицевой стороне, но не перекрывать основное изображение, или на обратной стороне, если к ней есть доступ в процессе эксплуатации.

Материалы для таких планов эвакуации должны отвечать определенным требованиям.

Материалы должны быть безопасными для человека, соответствовать санитарно-гигиеническим нормам. Исключается выделение газов или вредных веществ в процессе эксплуатации. Также в производстве применяют негорючие и невзрывоопасные материалы.

Фотолюминесцентная пленка для планов должна быть ровной, без дефектов. Широко распространены пленки подобного типа с клеевой основой. Помимо пленок используют различные лаки, краски, ламинат, пластик, бумагу.

Их свойство свечения под воздействием источника света называется фотолюминесценцией. Этому способствует состав люминофор. Для его возбуждения, которое вызывает свечение, не требуется температурное воздействие. Он поглощает ультрафиолет.

Если производитель планирует пройти процедуру сертификации фотолюминесцентной продукции, то все материалы должны иметь разрешительные документы. Они подтверждают соответствие фотометрических и колориметрических характеристик и пожарную безопасность.

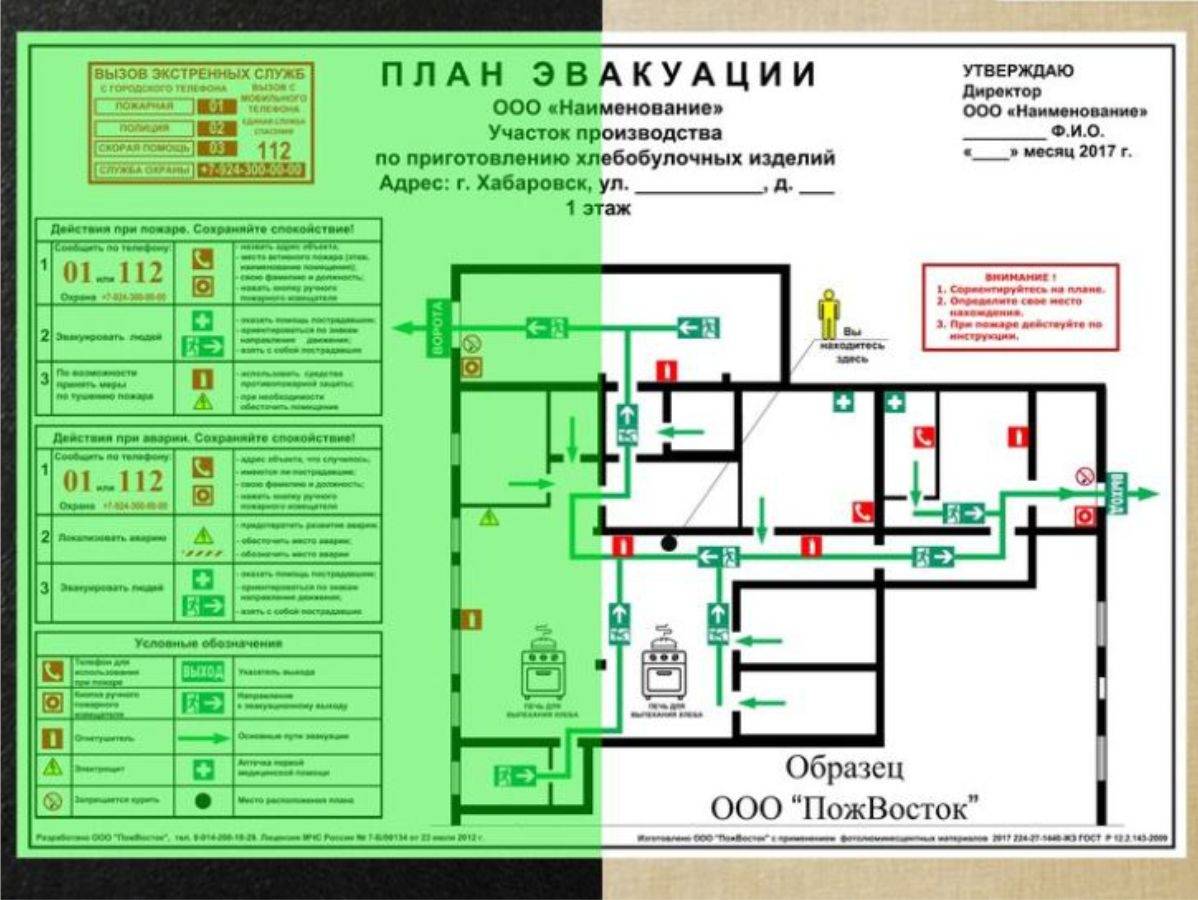

После изготовления фотолюминесцентный план эвакуации можно поместить в металлическую рамку. Нежелательно закрывать его стеклом или обычной пленкой, так как это снижает его яркость и эффективность для визуального восприятия.

Закажите и получите план эвакуации не отходя от рабочего места.

1. Скачайте, заполните и прикрепите заявку   В заявке указываются данные, необходимые для плана эвакуации, такие как Ф.И.О. руководителя, адрес и другие сведения. 2. Прикрепите изображение своего помещения. Это может быть любой чертеж Вашего помещения, в том числе от руки, а также файлы AutoCad, MS Visio, pdf и пр.графические форматы.(Пример) Срок изготовления планов эвакуации 1-2 дня. 3. Распечатайте готовый план эвакуации и инструкцию на своем принтере или в любой полиграфической фирме. Примечание: Вместе с планом эвакуации Вы получаете цветную инструкцию “Действия при пожаре” с заполненными данными Вашей организации размер А3.
