Парогенератор для бани своими руками

Описание техники

Домашний парогенератор представляет собой теплообменный аппарат, генерирующий большое количество водяного пара, используемого для очистки тканей, натуральной и искусственной кожи, различных покрытий и поверхностей. Такая техника функциональна и универсальна в использовании, позволяет улучшить качество очистки, одновременно упрощая выполняемую работу. В настоящее время существуют различные виды парогенераторов, которые отличаются своим принципом работы и назначением. К основным функциям таких бытовых приборов относят следующее:

• Удаление и очистка пятен с тканей.
• Безупречное разглаживание мощной струей пара.
• Удаление пятен с кафеля и напольного покрытия.

Принцип работы такого оборудования чрезвычайно прост. Прибор генерирует влажный или сухой пар, имеющий температуру 140−160 градусов. Такой высокотемпературный пар разглаживает поверхности, удаляя различные виды загрязнений с одежды, плитки, кафеля, ковров. Можно подобрать как компактные модели, по своей сути напоминающие улучшенные утюги, так и мощную технику, основное назначение которой — очистка напольных поверхностей.

Если ранее парогенераторы для глажки одежды представляли собой громоздкие конструкции с высокой стоимостью и были доступны лишь профессиональным химчисткам, то сегодня в продаже появились универсальные в использовании компактные модели, предназначенные для использования в бытовых целях. Последние стали пользоваться популярностью у покупателей, которые по достоинству оценили их функциональность и простоту использования.

Парогенератор своими руками

Определившись с главным вопросом — как будет происходить нагрев воды, можно приступать непосредственно к сборке агрегата.

Выбор емкости

Этот параметр во многом определяет производительность, а также мобильность оборудования. Для нагрева воды желательно использовать металлическую емкость с достаточной теплоизоляций, чтобы во время использования снизить риск ожогов при случайном контакте. Это может быть металлическая канистра, ведро и даже старый электрочайник. В зависимости от необходимого объема пара и время работы такое устройство нуждается в периодическом подливе воды.

Именно на примере использования газового баллона (вариант — старого огнетушителя), будет основано наше руководство.

Когда же можно начать наслаждаться?

Фабричная фитобочка с парогенератором

Терпение! Осталось совсем немного! Наша конструкция готова на 99%, осталось налить воды в канистру, включить вилку в розетку, дождаться кипения воды и поступления пара в бочку. Потом забраться внутрь, закрыться специальной полочкой сверху и дверцей сбоку.

А теперь наслаждайтесь! Только не забывайте поглядывать на термометр, чтоб не перегреться. И обязательно следите за уровнем воды в канистре. Иначе, удачи не видать! Замечу, это самый элементарный способ самодельного банного парогенератора, который можно сделать не напрягаясь.

Вот такой дачный мини-хамам у нас получился. А что? Фитобочку мы смело можем так именовать. Ведь паровые бани, в том числе и турецкая баня все построены по подобному принципу – в основе их устройства замкнутое помещение и подача пара через парогенератор!

Полезные советы

Польза бани многократно доказана, но следует помнить, что парная производит на организм физиотерапевтический эффект. Терапия подразумевает консультации с врачами и дозирование. Что хорошо молодому и здоровому, может оказаться вредным для человека, ослабленного болезнью или возрастом. Физиотерапевтические процедуры могут привести к обострению хронических заболеваний

При посещении парной следует обращать внимание на самочувствие

При ощущении дискомфорта или болевых симптомов лучше проявить разумную осторожность и сократить время пребывания в парной или изменить параметры пара в сторону смягчения

При всей простоте парогенераторов или паропушек, сделанных своими руками, не стоит забывать о техническом обслуживании, проверках, регулярных чистках. Соли, содержащиеся в воде, будут оседать в виде накипи и ухудшать работу устройств.

Печи с открытым огнём требуют повышенных мер пожарной безопасности. Использование электричества для ТЭНов — прямое указание на соблюдение правил техники безопасности при эксплуатации электроприборов. Неполное сгорание топлива, тление приводят к повышенной концентрации углекислого газа, а то и к выделению угарного. Следовательно, отвод продуктов сгорания должен проходить через прочищенный дымоход.

Дверь парной должна открываться наружу и не иметь запорных устройств. Внутри парной следует установить выключатели, позволяющие остановить работу парогенератора. А также не помешает устройство подачи сигналов для привлечения внимания на тот случай, если человеку станет плохо и он не сможет самостоятельно покинуть парную.

Небольшой портативный парогенератор или мини-пушка, собранные своими руками из подручных материалов, позволят создать в малогабаритном помещении атмосферу по параметрам близкую к типовым, классическим баням. При эксплуатации паровых устройств следует помнить об ограничениях, технике безопасности и мощном воздействии физиопроцедур на здоровье человека.

Модернизация индукционного отопления

У индукционных систем отопления зачастую одобрительные отзывы. Беззвучность, эффективность и долголетие, являются бесспорным плюсом системы отопления. Одна из разновидностей системы – эксплуатация индукционного водонагревателя для отопления. Индукционный водонагреватель можно купить, и вмонтировать в систему трубопровода.

Но, для более эффективной работы индукционной системы, важно знать некоторые нюансы. Устанавливая индукционную плиту в конструкцию, ее подключают к зарядному устройству, аккумуляторам и инвертору

Инвертор – прибор, который переводит постоянный ток в переменный. Его применение сводит количество потребляемой электроэнергии для системы отопления фактически к нулю.

Для меньшего потребления энергии, нужно:

Подключаем синхронно 2 аккумулятора, и к ним зарядку. В них генерируется постоянный ток, и подается на инвертор. Инвертор конвертирует постоянный ток в переменный. Затем инвертор передает ток на индукционную плиту, а зарядка непрерывно заряжает аккумуляторы. Тем самым, расход устройства зарядки в 24 В и есть потребление энергии индукционного отопления дома. Затраты на насос считаем отдельно. Индукционные нагреватели применяют только модификациях с принудительной циркуляцией.

Изготовление парогенератора своими руками

Для изготовления парогенератора домашнему мастеру потребуется ёмкость с водой, источник нагрева, паропровод, приборы управления и контроля.

В качестве ёмкости используют скороварку, обрез газового баллона, списанный использованный котёл и т. п. Ёмкость должна герметично закрываться и выдерживать повышенное давление.

В кедровую бочку необходимо провести трубку с просверленными отверстиями

Источник нагрева может быть либо с открытым огнём, как в котле отопления, либо с электрическими нагревателями. Мощность устройства подбирается такая, чтобы вода кипела с большим выделением пара. Контроль кипения воды осуществляется с помощью встроенного термометра и манометра, регулировка — клапанами: запорными, выпускными и предохранительными. При возможности устанавливаются датчики налива, показывающие нижний и верхний уровни, при которых допускается парогенерация.

Предохранительный клапан, через который стравливается избыточное давление, — важный элемент системы безопасности. К его выбору и регулировке следует подходить с особой тщательностью. Если предохранительный клапан не установлен, то на паропроводе не должно быть запорных клапанов, ограничивающих выход пара. Заполнение ёмкости водой происходит через подключение к водопроводу или к отдельно стоящему расширительному баку, расположенному выше котла.

В качестве паропровода используют трубы высокого давления из нержавеющей стали, чугуна или металлопластика. Материал должен быть химически нейтральным, не выделяющим вредных веществ при нагревании. Следует помнить, что котёл под давлением — источник повышенной опасности. Неслучайно существует такая организация — котлонадзор. Конструирование и эксплуатация самодельного парогенератора требует опыта, знаний и навыков.

Место, где будет расположен парогенератор, должно быть сухим и хорошо вентилируемым

Основное достоинство парогенератора — его конструкцию можно постепенно усложнять, добавляя элементы управления. Что, в свою очередь, позволяет варьировать выработку пара в широком диапазоне объёма, температуры и дисперсии, подбирая наиболее комфортные условия индивидуальному пользователю.

Как сделать своими руками парогенератор для бани из газового баллона

Такая разновидность сборки распространена среди специалистов. Прежде всего, сам баллон изготавливают из высококачественного листового железа. Отыскать подобный достаточно трудно. Металл сможет выдерживать почти любые температурные показатели, его отличает устойчивость к скачкам давления.

Какие инструменты и материалы нужны для работы

До начала сборки необходимо приготовить следующие слесарные инструменты:

• электрическую дрель и свёрла;
• рулетку;
• элементы для фиксации;
• круговую отрезную машину;
• изоляцию;
• ножницы по металлу;
• ключи.

Инструменты для создания парогенератора ФОТО: oldoctober.com

Кроме вышеуказанных инструментов, для работы потребуется сварочный аппарат. Кроме того, понадобятся индикаторы, чтобы замерить давление и рабочий температурный диапазон, а также шаровые краны.

Дома используют маломощные установки, которые реально сделать своими руками из старой бытовой техники либо предметов обихода. Например, это бывает генератор пара из фляги, старого чайника либо скороварки.

Парогенератор из чайника ФОТО: sc-master.ru

Выбор и подготовка ёмкости для парогенератора

Диаметр основания газового баллона универсален и подойдёт для подбора ТЭНа от обыкновенного электрического чайника. Нагревательным элементом в такой ситуации станет нагревательное дно, что уже будет новаторским решением, поскольку сэкономит средства и время на установку какой-либо нагревательной системы.

Баллон с газом для парогенератора ФОТО: vstroyka-solo.ru

Габариты резервуара выбирают непосредственно от планируемого объёма пара. Когда изготовленный прибор выдаст количество меньше требуемого, то ему понадобится работать без перерыва, на пике возможностей, ввиду чего зачастую требуется ремонт.

До начала работ по монтажу баллон следует высвободить от жидкости и просушить. Сварочные работы проводятся лишь тогда, когда пользователь в полной мере убедился, что отсутствуют какие-либо газовые пары. Нужно принюхаться, в баллоне не должен присутствовать запах пропана.

Установка нагревательных элементов

До того, как монтировать ТЭН самостоятельно, необходимо выполнить чертёж генератора пара. Вверху резервуара устанавливается нагревательный элемент, который неподвижно монтируют на съёмной крышке.

ТЭН устанавливают так, чтобы при его перегорании можно было без труда заменить его. Вследствие данной причины не рекомендовано приваривать нагревательный элемент к корпусу конструкции.

При создании устройства на твёрдом топливе, спецрасчёты и установка ТЭНов не производятся. Собрать приспособление собственноручно довольно легко, кроме того, траты на расходные элементы будут минимальны.

Монтаж дополнительных элементов

Чтобы надёжно зафиксировать краны и автоматики, используют крепёжные спецэлементы. Они расположены вверху генератора пара. Это заправочный, сбрасывающий давление и шаровой краны, сгоны.

Монтаж вспомогательных элементов ФОТО: sc-master.ru

Каждый из таких элементов подбирается тщательным образом, поскольку они будут отвечать за процессы обмена в баллоне. Нарушение технологии сборки может привести к тому, что устройство не будет работать.

Доработка клапанов

Когда используется газовый баллон, то можно задействовать клапан из латуни. Его нетрудно трансформировать в шаровой вентиль. Для этих целей клапан разбирают, вынимают штырь, нарезают резьбу, вкручивают вентиль. Подобная конструкция понадобится для отбора потока пара.

Доработка клапанов ФОТО: sc-master.ru

Проверка безопасности работы парогенератора

В процессе самостоятельного создания парообразователя для бани и других нужд необходимо проверить работу устройства. Для этого на финальной стадии сборки устанавливается автоблок безопасности, который состоит из манометров, дающих возможность осуществлять контроль температурных показателей и давления.

Блок безопасности функционирует таким образом: когда давление внутри или рабочие температурные показатели достигнут максимальных параметров, срабатывает автоотключение нагревания. В электроцепь приспособления необходимо включить магнитный пускатель. Когда рабочие значения и автосрабатывание безопасности проверены, то изделие можно монтировать для дальнейшего использования.

Проверка безопасности работы парогенератора ФОТО: sc-master.ru

Что такое парогенератор?

Парогенератор – это приспособление, превращающее воду в пар. Раньше парообразователи использовали только на промышленных заводах, но теперь они успешно вошли в наш быт и помогают нам упростить постройку бани или вовсе переделать обычный душ в полноценную парилку.

Их преимущество в том, что в отличие от традиционной каменной печи, парогенераторы занимают совсем немного места и поместятся в любое помещение, задуманное вами под баню или сауну. И из-за сравнительно небольшого веса и простоты в установке, такую замену каменки может установить любой человек самостоятельно, не приглашая для этого специалистов.

Парообразоватили дешевле каменных печей, для постройки которых надо сначала установить фундамент, затем построить внутреннею часть и потом сделать дымоход, тут еще надо соблюсти кучу правил безопасности. А парообразователь нужно только повесить в выбранном месте, его можно купить или сделать своими руками.

Самодельная паровая пушка

Приспособление изображено на рисунке.

Самодельная паровая пушка: узлы и детали

Цифрами обозначены следующие элементы:

1. Корпус, изготовленный из трубы.
2. Навинчивающаяся крышка.
3. Лейка из нержавеющей стали или стакан.
4. Гайка соединения.
5. Обратный клапан для пара.

Подавать воду через лейку приходится для того, чтобы избежать её контакта со сравнительно холодными стенками канала пушки (его температура соответствует температуре камней). В противном случае жидкость начнёт испаряться ещё во время стекания, но не слишком интенсивно, так что образующийся пар будет сырым. При таком положении дел вода вообще может не достичь дна каменки.

Если же подавать её струйкой при помощи лейки, то вся она окажется на раскалённом дне и сразу же превратится в сухой перегретый пар. Поскольку выпускные отверстия очень малы, быстро покинуть канал он не сможет и какое-то время будет догреваться в пушке.

Как уже говорилось, при образовании пара в канале пушки поднимается давление и чтобы он не «выстрелил» через заливочную лейку, под ней следует установить паровой обратный клапан.

Фабричные паровые пушки могут оснащаться дозаторами воды. Это устройство обеспечивает периодическую подачу пара в автоматическом режиме.

Основные неисправности

Простота конструкции агрегата гарантирует его долговременную эксплуатацию. Несоблюдение правил эксплуатации и монтажа приводит к следующим неисправностям:

1. Разгерметизация резервуара. Может быть вызвана некачественной сваркой, нарушением целостности прокладок.
2. Перегорание ТЭНа при эксплуатации без воды или от коррозии, вызванной большим скоплением накипи.
3. Пар поступает в малом количестве или вообще отсутствует, срабатывает клапан. Причиной может быть водяная пробка от скопившегося конденсата в месте перегиба паропровода.

Самостоятельно собрать парогенератор для бани и других бытовых нужд можно из подручных материалов, имея немного навыков и терпения.

Видео: как изготовить парогенератор для воскотопки

Парогенератор значительно облегчает и ускоряет подготовку к парной процедуре. Кроме того он повышает качество и количество полученного пара.

Виды пароочистителей и особенности выбора модели

Чтобы лучше понимать какую модель выбрать, следует разобраться в классификации этой техники, основных производителях и комплектации. Эти знания очень помогут, если вы еще не знаете, как выбрать пароочиститель.

1. Все модели делятся по принципу использования:

• ручные или, как их еще называют, переносные пароочистители. Они имеют скромные габариты, недорогие и очень удобные в эксплуатации. Но если планируется генеральная уборка всего дома, рука может весьма быстро устать, да и резервуар с водой в такой модели невелик – придется часто доливать жидкость и ждать ее нагрева;
• напольные модели, сильно напоминающие пылесос или швабру. Эти пароочистители довольно большие, но основная часть прибора располагается на полу, в руках остается только гибкий шланг. Такая модель отличается большим удобством и функциональностью.

2. Отличаются пароочистители и по способу нагрева парового котла, как правило, есть модели:

• с прямоточным нагревом. В таких приборах вода нагревается по мере ее продвижения к выходу;
• с предварительной генерацией пара. В таком приборе вода сначала нагревается до состояния пара, который и генерируется в котле. В этом случае мощность струи и температура пара будут несколько выше.

3. Сам паровой котел может быть изготовлен из стали или алюминия. Причем в алюминиевом котле вода нагревается быстрее и он не обрастает накипью, но сталь является более прочным материалом.

4. Объем парового котла значим только при выборе напольного варианта прибора. Если же вы выбираете ручной пароочиститель, не забывайте к его изначальному весу прибавить вес воды.

5. Мощность прибора тоже сильно варьирует, однако скорость генерирования пара напрямую зависит как раз от этого параметра. Именно от него зачастую зависит и время нагревания жидкости – оно составляет от 20 секунд до 5-10 минут. (Можно наливать уже горячую воду, это сократит время нагрева в разы!)

6

Если обратите внимание, то заметно, что давление пара, которое указывает производитель, относится исключительно к давлению внутри котла. А вот давление выходящей струи пара зависит от длины шланга и используемой насадки. Лучше отдать предпочтение бытовым приборам с давлением примерно 3 Бар

Лучше отдать предпочтение бытовым приборам с давлением примерно 3 Бар.

7. Выбирая отпариватель-пароочиститель, знайте, чем выше температура выходящего пара, тем лучше он очищает и дезинфицирует.

8. Может быть предусмотрена чистка холодным или горячим паром, в зависимости от выбранной модели.

9

Следует обратить внимание на длину электрического шнура, чем он длинее – тем дальше вы сможете отойти от розетки. Функция автоматического свертывания есть практически во всех моделях. 10

А вот длину шланга стоит, наоборот, выбирать покороче – за время перехода по шлангу температура пара может значительно снизиться

10. А вот длину шланга стоит, наоборот, выбирать покороче – за время перехода по шлангу температура пара может значительно снизиться.

11

Ассортимент насадок позволит вам произвести с вашим прибором намного большее количество действий, поэтому на них тоже следует обратить внимание, приобретая пароочиститель

Пароочиститель для стекол

Мытье варочной поверхности пароочистителем

Пароочиститель для мытья окон

Пароочиститель для пола

Пароочиститель для дома Керхер

Выбирая подходящий вам пароочиститель для дома, лучше обратить внимание на ведущих производителей в этой области. Наиболее популярными торговыми марками являются Karcher, Clatronic и Ariete. Зачастую известный бренд идет под руку с качеством и ответственностью за свою репутацию

Удачной вам покупки!

Зачастую известный бренд идет под руку с качеством и ответственностью за свою репутацию. Удачной вам покупки!

Увлажнитель воздуха для дома – важная покупка в отопительный сезон

Тепловая завеса на входную дверь: надежная защита от холодов

Вертикаль чистоты: обычная стиральная машина против вертикальной

Как выбрать газовую плиту: обзор функций, характеристик и моделей

Плита со стеклокерамической поверхностью – новое слово кухонной техники

Правило 8: Дополнительный функционал

Выбирая парогенератор, не стоит бояться доплачивать за дополнительные функции. Особенно полезными являются такие возможности как: дистанционное управление с телефона по Wi-Fi, системы автоматической очистки (дренажный клапан), дополнительные фильтры от загрязнений, а также наличие автоматических режимов работы и таймера времени.

Такие функции не только удвоят комфорт от использования парогенератора, но и смогут продлить его бесперебойный эксплуатационный срок. Дополнительно можно докупить дозирующую. аромастанцию, чтобы насыщать пар полезными веществами, внешнюю аромаемкость, куда закладываются сборы трав или закапывается эфирное масло, хромотерапию и другие опции.

Как пользоваться парогенератором

В эксплуатации устройство простое, чем-то напоминает утюг. Перед работой нужно резервуар наполнить водой, затем прибор подключают к электрической сети и ждут, пока вода закипит и его можно будет применять в работе. После готовности его подносят к поверхности, которую необходимо обработать и нажимают кнопку подачи пара.

Периодически проводят дозаправку жидкости

Это делают осторожно, чтобы избежать ошпаривания горячим воздухом. В емкости пар находится под давлением поэтому, когда открывают крышку, происходит выброс горячего воздуха

При работе с парогенератором нужно придерживаться техники безопасности и соблюдать простые правила:

• использовать аппарат в помещении для избежания проникновения атмосферных осадков;
• избегать, чтобы горячий пар не попадал на открытые участки тела, чтобы не обжечь кожу;
• не работать устройством, когда мокрые руки;
• запрещено чистить парогенератор под проточной водой;
• регулярно очищать ТЭН от накипи.

Любой нагревательный элемент у аппарата должен быть изолирован, а контур обязательно заземлен.

Рекомендуют использовать в приборе кипяченную, отфильтрованную либо дистиллированную воду. Это уменьшит количество образования накипи и позволит устройству дольше работать.

Парогенератор, сделанный самостоятельно в домашних условиях, позволит существенно упростить чистку и мойку автомобиля дома. Несмотря на то что самодельное устройство не такое мощное, как заводская установка, она прекрасно справляется с чисткой салона автомобиля и некоторых деталей

При работе важно контролировать своевременную подачу воды и следить за датчиками, чтобы исключить поломку устройства

Источник

Паровая пушка для финской печи электрокаменки

В электрокаменке на дне пространство нагревается не слишком сильно, поэтому можно поставить туда небольшой сосуд или ёмкость с отверстиями, который будет нагреваться от ТЭНов и камней и кипятить воду, создавая необходимый пар.

Так как наличие ТЭНов и камней не позволит установить большую ёмкость, то мы выбираем медную трубу со специальными отверстиями для выхода пара.

Камни вокруг трубки прогреваются до 120–180°С, поэтому медленно испаряющаяся вода будет давать необходимое количество пара. Медленно проходящий пар сквозь 50 см слой раскалённых камней прогреется до оптимальной температуры, которая необходима для парилки.

Финская печь для бани электрокаменка

Тонкая медная трубка будет иметь небольшую прогретую массу от относительно большого объёма проходящей по ней воды и поэтому сможет быстро остывать. Таким образом, в данной конструкции нет необходимости делать обратный клапан. Его функции сможет выполнять сама вода, находящаяся в верхнем сосуде.

Чертёж процесса парообразования с паровой пушкой

Материалы:

• Медная трубка со специальными пароотводами — диаметр 1 дюйм.
• Тонкая медная трубка — диаметр 6 мм.
• Стальная воронка для залива воды.

Инструменты

• Водопроводная пайка (95% олово)
• Паяльник

Сборка конструкции паровой пушки

1. Для того чтобы упростить задачу мы просто приобрели готовую раздаточную трубку с пароотводными отверстиями.

2. К одному концу раздаточной трубки мы припаиваем длинную медную трубку. Это надо сделать качественно, так как устройство будет располагаться практически на дне раскалённой печи.



















3. Ко второму концу длинной трубы для поступления воды мы припаиваем (или прикручиваем) специальную воронку, в которую будет заливаться вода.
4. В принципе наша паровая пушка готова и осталось её только уложить в электрокаменку.

5. Для этого вынимаем необходимую часть камней из печи и аккуратно укладываем раздаточную трубку, чтобы она легла между ТЭНами. Её пришлось немного согнуть. Глубина залегания трубки около 60 см.

6. Выводим трубку для залива воды наверх и затем аккуратно закладываем камни обратно в печь.

7. Теперь можно включать электрокаменку и после того как камни хорошо прогреются начинать заливать воду в воронку. Доходя по трубке вниз, вода при температуре кипения будет превращаться в пар, который и будет выходить через паровыводные отверстия и подниматься наверх.

Если в воду добавлять различные целебные отвары или ароматические масла, то пар, насыщенный их ароматами наполнит всю парную.

Ароматические эфирные масла для бани

Что понадобится для изготовления?

1. Прежде всего для парогенератора нужна емкость вместительностью от 5 литров (для перегонного куба до 20 л). Это может быть:

• или пароварка, которой понадобится минимальная переделка. Это почти идеальный вариант, поскольку крышка у нее герметичная и уже есть предохранительный клапан;
• , которую придется переработать более основательно;
• . Над ней также придется потрудиться;
• . Емкость, подходящая лишь в том случае, если других вариантов нет. Здесь придется, кроме установки клапанов, придумать еще надежный вариант герметизации крышки с кастрюлей.

2. Барботер. Таковым может служить сантехнический сильфон из магазина или изготовленный собственноручно из трубки сечением 15 – 22 мм длиной 20-40 см. В трубке делают пропилы через каждый сантиметр либо сверлят отверстия.

Это нужно для того, чтобы пар мог вырываться из этих щелей и равномерно по всему периметру бака нагревал бражку. Трубку скручивают полукольцом, располагая открытый конец примерно посредине куба на высоте 4-5 см от дна.

Для сооружения парогенератора своими руками потребуется скороварка или иная посуда литров на 20-25 (в зависимости от объема перегонного куба) или больше с герметичной крышкой. В качестве генератора пара можно использовать алюминиевый или нержавеющий молочный бидон, эмалированную кастрюлю, бак из нержавейки. Главное условие – она должна герметично закрываться.

Внутреннее устройство парогенератора аналогично электрочайнику – встроенный ТЭН с возможностью регулировки нагрева устанавливается вблизи дна и контактирует с налитой в сосуд водой, непосредственно передавая тепло жидкости. Этим достигается максимальная эффективность использования мощности нагревателя.

Конструкцию необходимо дополнить предохранительным клапаном в крышке сосуда, штуцером для выхода пара и трубкой визуального контроля уровня воды. Термометр тоже желательно установить на уровне крышки. Хотя вода кипит всегда при 100 С, но знать, сколько времени осталось до процесса максимального паровыделения, необходимо для своевременной регулировки мощности нагревателя.

Клапан сделать необходимо по той причине, что сусло и змеевик, находящиеся на пути пара, создают приличное гидродинамическое сопротивление и давление внутри парогенератора может увеличиться довольно быстро, если не сказать стремительно. Это грозит нешуточными неприятностями в виде сорванной крышки, вырванного трубопровода или взрыва испарителя. Наличие клапана превращает сделанный парогенератор для самогонного аппарата своими руками во вполне безопасное устройство.

Клапан можно купить на тех же специализированных сайтах или в хозяйственных магазинах. Рассчитан он должен быть на давление процентов на 30 выше атмосферного. Избыточного давления в 0,3 атм. вполне достаточно для перегонки любого вида сусла.

Клапан монтируется в крышку парогенератора и герметизируется фум лентой или силиконовыми прокладками, в зависимости от конструкции штуцера. Рядом с ним устанавливается и другой штуцер – для подсоединения паропровода. Он должен быть оборудован резьбовым соединением для накручивания соединительного шланга, ведущего к перегонному баку. Вариантов установки штуцера паропровода есть два – в крышке и в верхней части стенки, ниже среза на 2-3 см. единственное условие – он всегда должен находиться выше уровня залитой в испаритель воды.

В крышке необходимо предусмотреть клапан и штуцер

Наилучшим паропроводом для сделанного своими руками парогенератора служит металлический гофрированный шланг для подключения газа. Но можно использовать и нержавеющую или медную трубку, гибкие армированные шланги гидравлических машин (РВД). Последний вариант приемлем, но перед прямым использованием их нужно пропарить на холостом ходу, чтобы устранить запах резины, а использовать можно только новые рукава, бу ни в коем случае. Но это вариант резервный, газовый металлорукав – оптимальный выбор.

Переоборудованию подлежит и перегонный куб. Снизу, на расстоянии 2 см от днища необходимо вмонтировать резьбовой штуцер. С внешней стороны к нему будет подсоединяться паропровод, а с внутренней – свитая спиралью перфорированная трубка для выхода пара. Два-три витка спирали вполне достаточно.

Внешний виток проходит по периметру сосуда, внутренний – поближе к центру. Перфорация выполняется только в верхней части трубки в виде просверленных отверстий диаметром 1-2 мм или прорезей, как удобнее. Расстояние между отверстиями – 1-2 см. Выходящий из них пар должен захватывать как можно больший объем жидкости (сусла). Внутренний паропровод (барботер) изготовляется из того же газового шланга, медной или нержавеющей трубки диаметром 10-20 мм. Алюминий здесь использовать нежелательно.

Виды парогенераторов и их применение в домашнем хозяйстве

Парогенераторы чаще всего используются для разморозки труб, обустройства бань, саун и парных. Простейший преобразователь пара обойдётся в разы дешевле, чем строительство полноценной печи с камнями. Для того чтобы начать пользоваться прибором, его просто нужно включить в сеть. Паропреобразователи используются для очистки сложного сетчатого или пористого оборудования, помогают эффективно отогревать двигатели автомобилей в зимнюю пору.

Пыли − нет! Обеззараживающая струя пара приведёт в порядок множество приборов и обеспечит их бесперебойную работу

Если ещё не так давно можно было встретить мощные парогенераторы на твердотопливные генераторы, работающие на дровах, к примеру, генератор пара Перевалова, то сегодня большинство умельцев отдают предпочтение моделям, работающим от электричества. Ведь нет ничего проще, чем просто подключить прибор к розетке. А найти старый чайник или пароварку для человека, поставившего перед собой цель − собрать прибор своими руками, не составит труда.

И это тоже пароочиститель, но работать с ним можно разве что, если нужен отправитель для одежды. Для серьёзных работ он не подойдёт

По мощности принято разделять приборы на промышленные и бытовые. Первые требуют подключения к специальным сетям с мощностью 380 В. А бытовые, как этого и следовало ожидать, работают от электророзетки на 220 В. Нагревать воду такая паровая печь может тоже по-разному. Рассмотрим основные типы таких систем:

1. Индукционные паропреобразователи. Подобное оборудование работает за счёт преобразования электромагнитного поля. Резервуары эти чаще всего используются на промышленных предприятиях, чаще всего саунах. В этом случае получается достаточно лёгкий и чистый пар.
2. Электродная паровая печь. В таких печах нагревательным элементом выступает электрод. Пар тоже получается очищенным от примесей, в нём нет никаких примесей, а также разных взвесей.
3. Электрические. Устройство чем-то напоминает электрический чайник. Здесь тоже присутствует ТЭН. Мощность может быть разной, обычно от 4 кВт.

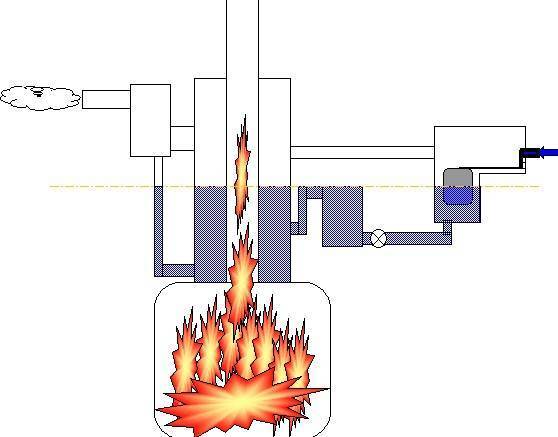

4. Печной. Работает за счёт нагрева теплоносителя. Это могут быть дрова, уголь.
5. Ультразвуковой. В этом случае устанавливается специальный ультразвуковой прибор, который производит колебания заданной частоты. В этом случае образуется своего рода испарина, которая выпаривается в воздух. Ультразвуковой парогенератор при желании можно тоже сделать своими руками.
