Угол наклона пандуса для инвалидов

Как рассчитать угол наклона пандуса?

На данный вопрос существует точный и однозначный ответ. Формула: наклон пандуса = H / L. По данной формуле, где H = перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса.

Уклон пандуса для инвалидов. Пример расчетов для, к примеру, поставлена задача, рассчитать пандус для входа в здание. Высота крыльца = 0,4м. Необходимое соотношение 1:12, составляем пропорцию L=12*0.4 м = 4,8 м. Вычисляем длину наклонной поверхности пандуса = корень квадратный из (4,82+ 0,42) = 4,8 м Пандус может быть устроен без горизонтальных площадок, так как длина его наклонных поверхностей менее 6 м. Если говорить об единицах измерение, которое мы используем при работе, то накол чаще всего выражен в градусах, также в процентах, и в виде отношений высоты к длине.

Если говорить о единицах измерения, то наклон пандуса может быть выражен в градусах, процентах и в виде отношения высоты к длине. В тех документах, которые были в начале статьи законодатель допустил разночтение, а именно, по стандартному углу наклона пандусов для инвалидов в документе СНиП 35-01-2001, указано, что возможен уклон 1:12 либо 8%, в то время как в другом документе СП 59.13330.2012 — он равен 1:20 (или 5%). При возможных колизии с законом, учитывается СНиП 35-01-2001, так как данный документ является Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р.

Если у вас остались вопросы Мы всегда на них сможем ответит по телефону, который указан на сайте.

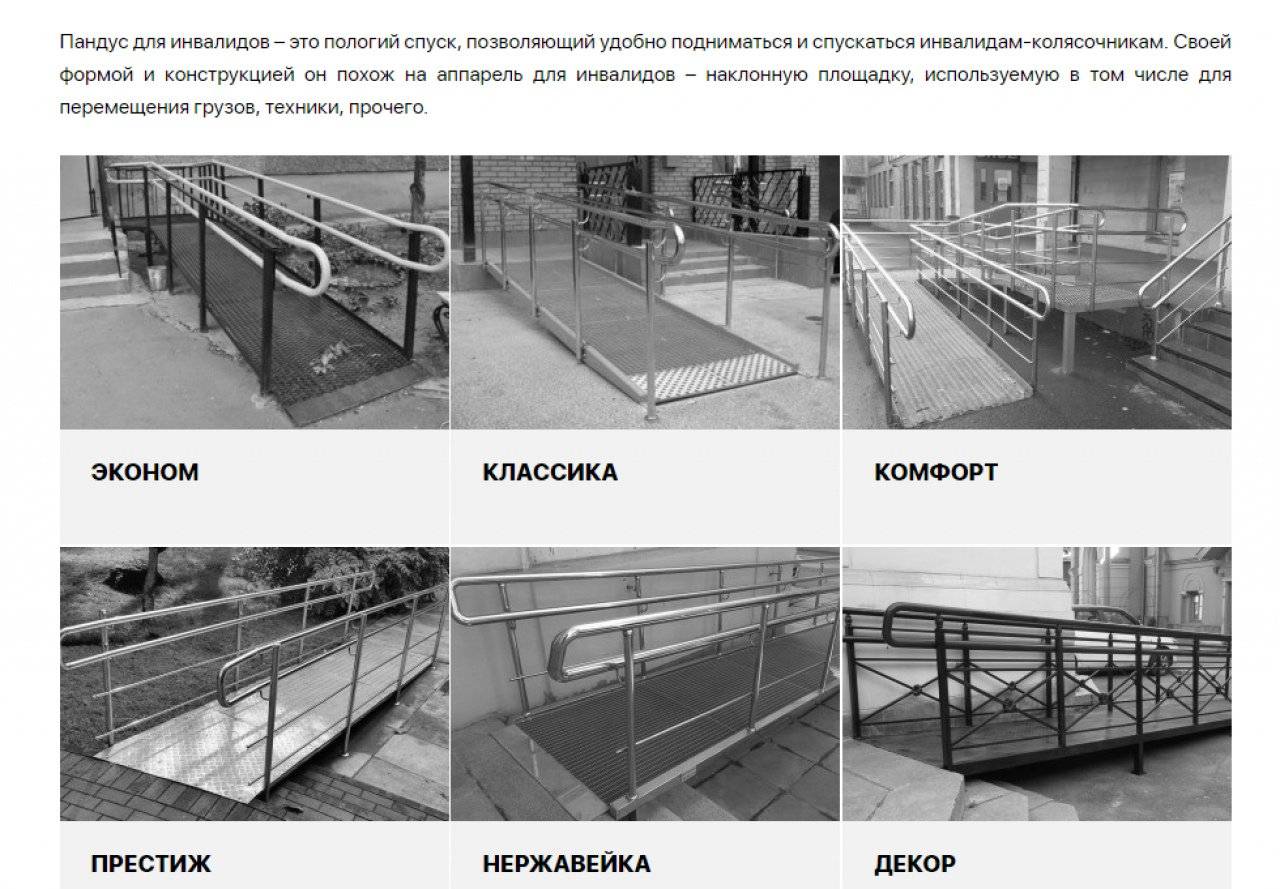

Предлагаем пандус для маломобильных групп по нормам СНиП и ГОСТ, оборудование для инвалидов и пандус для маломобильных групп от производителя, заказ и установка в Москве и по России. Обращайтесь

Установка пандусов для маломобильных групп Установка пандусов для маломобильных групп. Уточняйте цену

Первое на что стоит обратить внимание при установки пандуса – это его уклон. Уклон является важнейшей характеристикой во время

Нормативные требования к пандусам (СНиП, ГОСТ)

Выяснить максимальную высоту подъема, длину, ширину и уклон можно в нормативных документах (СНиП, ГОСТ). Нормативы также определяют монтаж пандусов во всех случаях несовпадения горизонталей примыкающих поверхностей более 50 см. При перепаде высот более 200 мм конструкция должна состоять из основных элементов:

• верхней горизонтальной платформы;
• наклонного спуска;
• нижней горизонтальной платформы или ровной прилегающей поверхности с твердым покрытием.

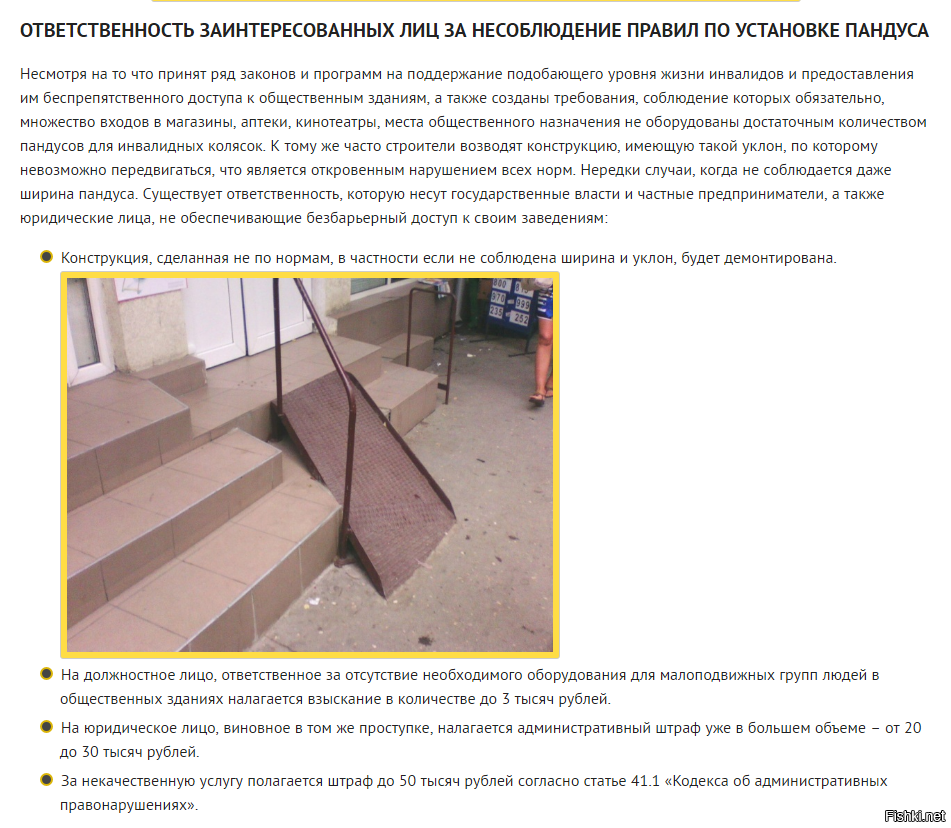

Несоблюдение норм может привести к тяжелым последствием.

Длина

Максимальная высота марша – 80 см, минимальная высота проема (расстояние от пандуса до потолка) – 2 м, максимальная длина конструкции без оборудования площадкой – 10 м.

Ширина

В соответствии с нормативными документами, ширина конструкции при одностороннем движении должна быть 150 см, при двустороннем – 180 см. Минимальная ширина – 85-90 см.

Ширина откидных пандусов

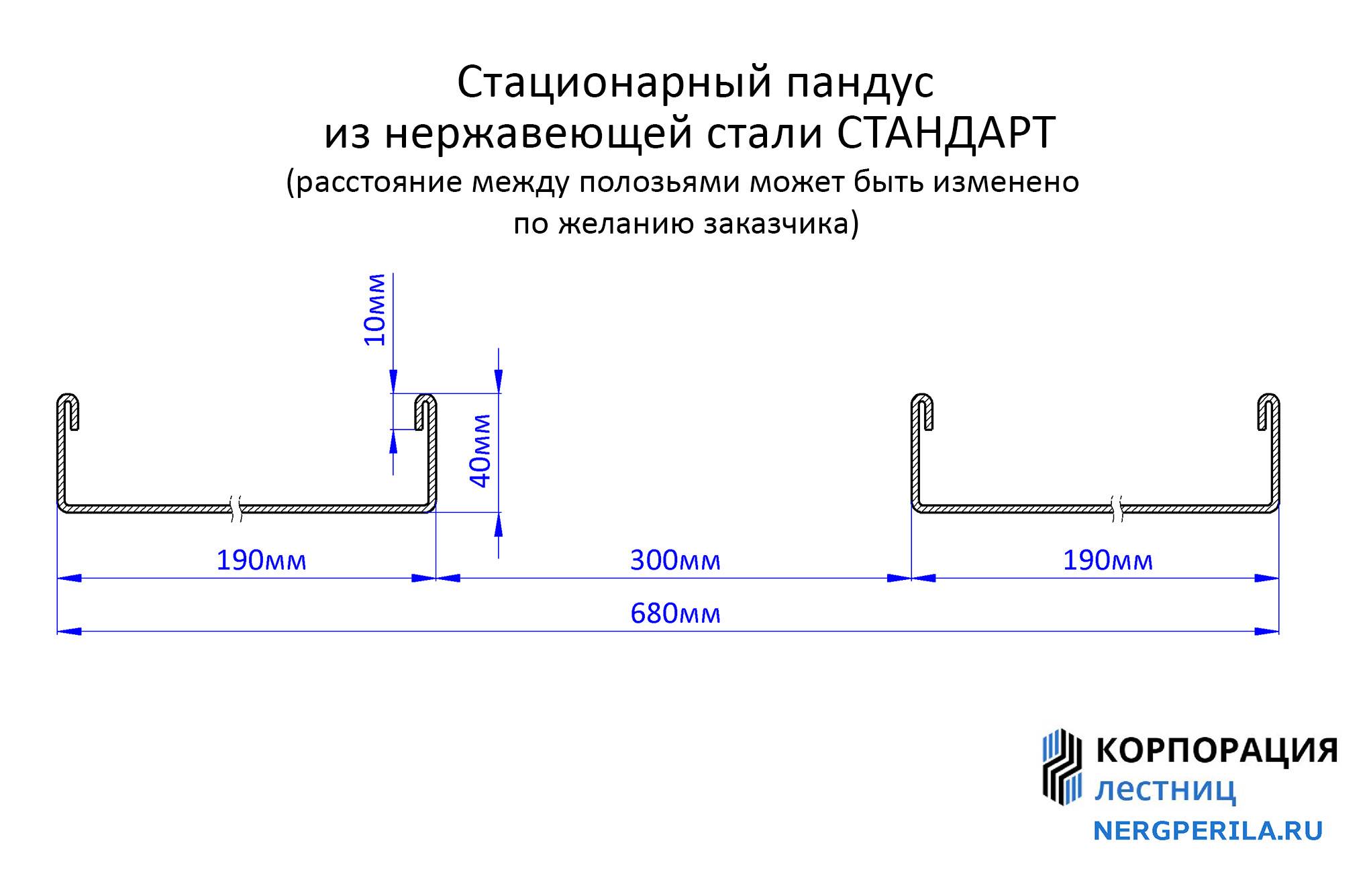

Откидные конструкции состоят из полозьев и дорожек с односторонним устройством поручня. Полозья выполнены из гнутых профилей, напоминающих букву “П”, которые соединены пластинами из стали. Конструкция откидывается при необходимости, а в другое время находится в собранном состоянии.

Откидывается дорожка от стены, поручень находится со стороны лестницы. При установке обязательно учитывают ширину пандуса, которая равна в осях полозьев 78 см. Стык жестко прикрепляется к стене специальным соединением. Крепеж рассчитан на нагрузку, которая в 2 раза превышает средний вес человека в инвалидном кресле.

Уклон

Нормативы предусматривают уклон дорожки для въезда не более 5%, общая длина подъема – 36 м (3 м по высоте). Поперечный уклон не может быть больше 2%. Однако для некоторых случаев нормативная документация предусматривает угол наклона больше:

• для пандусов в зданиях общественного пользования уклон может быть 8% при перепаде высот, не превышающим 0,5 м, и длине спуска 6 м;
• при перепаде высот не более 20 см допустимо 10%.

Перепад высот рассчитывается между площадками, которые расположены горизонтально. Допускается уклон 5%, максимальный – 18% (разрешается только при отсутствии возможности сделать меньший угол).

Поручни

Важным элементом являются перила. Они монтируются с 2 сторон дорожки для спуска. Высота установки – 65-90 см

Перила важно выполнять из прочных материалов, которые препятствуют скольжению ладоней. Стальные поручни неудобны в зимний период

Лучше всего использовать пластиковые, резиновые или деревянные.

Поручни устанавливаются таким образом, чтобы они не уменьшали ширину дорожки. Крепления выполняются жестко, т.к. на них будут оказаны достаточно высокие нагрузки. Поручни могут отсутствовать только на временных и съемных пандусах.

Расстояние между поручнями, согласно правилам, должно быть 0,9-1 м. Перила могут выступать за пределы дорожки только на 0,3 м. Приемлемая толщина составляет 4-6 см. Перила должны быть округлыми. Минимальное расстояние от поручня до гладкой стены составляет 4,5 см, до шероховатой – 6 см. На внешних поверхностях перил должны быть установлены рельефные знаки, которые предупреждают об окончании поручня.

Согласно ГОСТу, поручни необходимы, если пандус имеет подъем высотой больше 150 см или проекцию марша более 180 см. В конце и начале спуска предусматривают горизонтальные площадки не менее 30 см.

Материал

Конструкция должна выдерживать больше 100 кг, а поверхность должна быть шероховатой, тогда не будет скользить ни коляска, ни обувь. Конструкции пандусов и ограждений должны быть выполнены из несгораемых материалов с пределом огнестойкости не менее 2 часа. Алюминиевые модели – наиболее дешевые, надежные и долговечные изделия.

Нормативный расчет ­уклона пандуса для ин­валидов

Одним из главных принципов Конвенции ООН о правах инвалидов является включение в общественную жизнь людей с ограниченными возможностями, что подразумевает обеспечение равных возможностей и доступности. На привычном бытовом уровне это организация одинаковой свободы перемещения как для обычных здоровых людей, так и маломобильных.

Самый простой пример – устройство пандусов и подъездов для людей, передвигающихся в коляске. Нормы уклона пандуса ­для инвалидов должны строго выполняться.

Разновидности сооружений

Пандус – наклонная плоскость, обеспечивающая вертикальное перемещение маломобильных людей. По понятным причинам уклон плоскости невелик, соответственно, протяженность этого заменителя лестницы довольно велика.

Различают 2 вида конструкций для такого рода перемещения – съемные и несъемные.

• Несъемные – конструкции, каким-то образом зафиксированные на одном месте. В свою очередь, они разделяются на 2 группы:
  • стационарные – уже довольно привычные в городах варианты, которые обустраиваются при входе в дом, спуске в метрополитен или в подземный переход и тому подобное. Стационарные не меняют своего положения и формы,
  • откидные – размещаются в жилых зданиях, где нет возможности соорудить другой вариант.
• Съемные – устанавливаются временно, но зато практически в любом месте. После окончания эксплуатации изделия хранят на складе или в подсобном помещении. Несущая нагрузка съемных моделей всегда меньше чем стационарных. Различают несколько групп:
  • телескопические – конструкция раздвигается, длина зависит от количества выдвинутых секций,
  • рампа – очень короткий вариант с довольно большим уклоном. Его назначение – помочь инвалиду преодолеть бордюр, порог и так далее. Изделие компактное и легко транспортируется,
  • ролл-пандус – собирается из съемных секций, размер регулируется. Производится из авиационного алюминия, а поэтому отличается и легкостью, и высокой несущей способностью.

Все такого рода изделия изготавливаются исходя из принятых норм и максимально допустимых величин никогда не превышают.

Новые нормы уклона па­ндуса для инвалидов

Безопасность передвижения для маломобильной группы населения контролирует ГОСТ, СНиП и СП 59.13330-20­12. Рассчитывают габариты сооружения исходя из этих правил. Нормативными параметрами служат:

• величина уклона,
• размеры конструкции,
• величина площадки – насколько возможен и удобен проезд в коляске,
• наличие поручней.

СНиП 35-01-2001

Указания СНиП строго регламентируют допустимые габариты.

• Максимальная высота наклонной плоскости не может превышать 0,8 м. Уклон пандуса для инвалидов в градусах достигает не более 4,8. При высоте в 0,2 м угол может быть больше – до 5,7 градусов. Рассчитывают максимальный угол и длину сообразно с условиями.
• При одностороннем движении ширина конструкции составляет не менее 1 м. Если марш рассчитан на одновременное использование двумя людьми – не менее 1,8 м.

• Площадь участка для разворота в коляске как минимум достигает 1,5 кв. м.
• Вдоль марша обязательно должен сооружаться бортик в 5 см, предупреждающий соскальзывание ноги или палки.
• Конструкция, высотой более 0,45 м оснащается поручнями. Нормативная высота их – 0,7–0,9 м.
• Перед плоскостью въезда должен находиться участок с рифленой поверхностью или яркой окраски.

Материал сооружения тоже подчиняется определенным требованиям: огнестойкость не менее R60, а огнестойкость ограждений не менее R120.

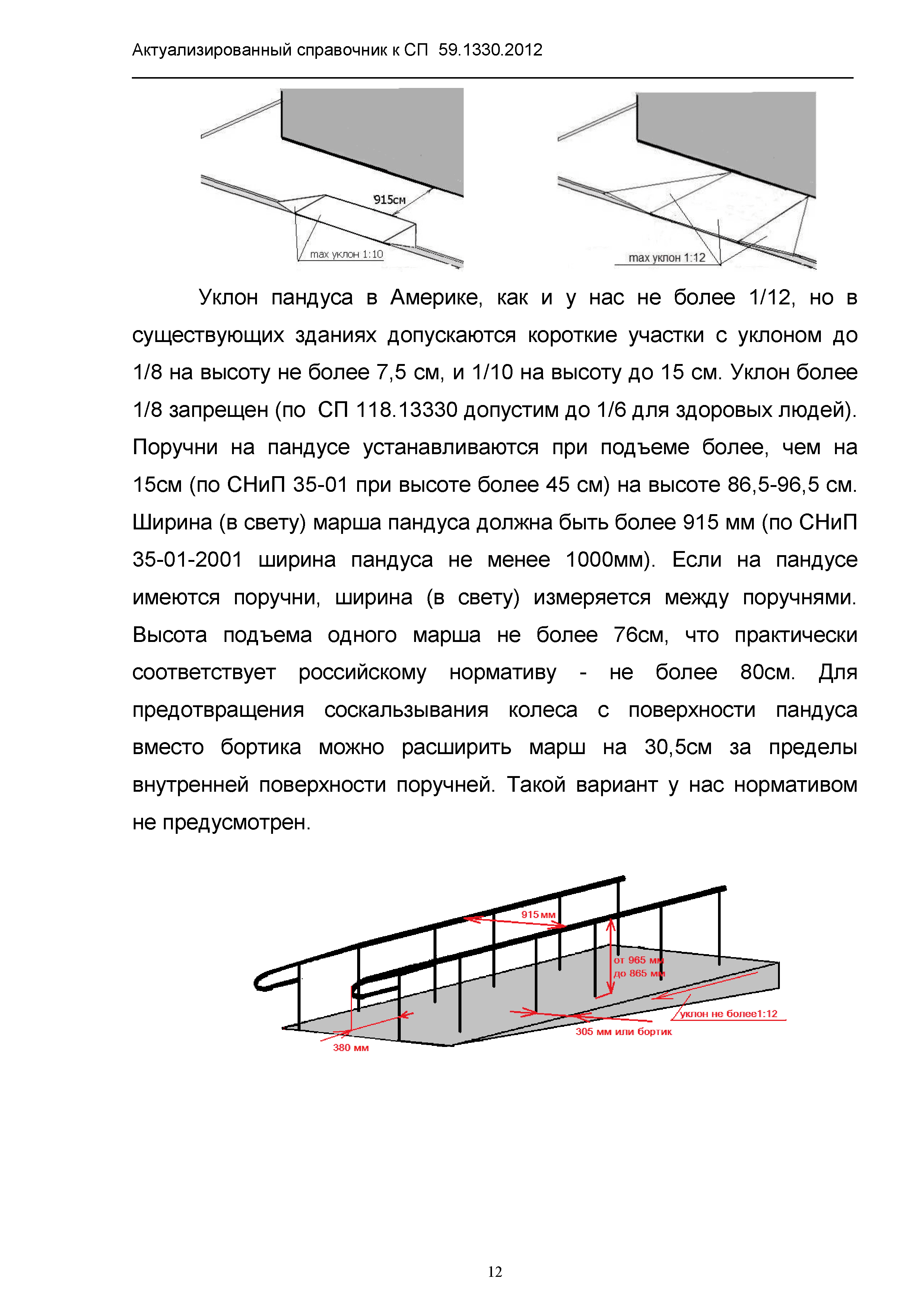

Уклон пандуса для инв­алидов СП 59.13330-20­12

Новые правила, описываемые в СП 59.13330-20­12, ужесточают требования к такого рода сооружениям.

Если в ТУ конструкции указывается, что важно соблюдение новых норм СП 59.13330-20­12 , то максимальный уклон па­ндуса для инвалидов должен быть не более 2,9 градусов. Если такого требования нет, можно ориентироваться на СНиП.
Ширина между ограждением – не менее 0,9 м

Длина пандуса для инвалидов не превышает 9 м. Рассчитать параметры точнее можно по формулам.
Минимальные габариты лестничной площадки остаются такими же – 1,5*1,5 м. Однако в местах усиленной эксплуатации – перед общественными зданиями, например, по новым правилам размеры площадки увеличиваются – 2,1 кв. м.
Ограждение спуска производится с двух сторон.
Сама конструкция должна оборудоваться водоотведением и навесом. Желательно организовать и подогрев платформы. На фото – пандус под навесом.

ГОСТ 51261-99

Регламентирует в основном обустройство ограждений.

• Если высота конструкции превышает 15 см, а длина 1,8 м, то установка поручней обязательна.
• Перила должны наличествовать с обеих сторон пандуса для инвалидов.

Нормативный расчет ­уклона пандуса для ин­валидов Информация о допустимых и максимальных нормах об уклоне пандуса об инвалидов.

Установка пандуса по СНиП и ГОСТ: особенности проектирования

Важный предварительный этап того, как правильно сделать пандус, – разработка проекта

При проектировании крайне важно соблюдать стандарты, нормы СНиП 35-01-2001 и учитывать требования ГОСТ Р 51261-99, чтобы в последствии избежать проблем с оформлением документов на изделие. Действуют следующие нормы установки пандусов:

• При установке пандусов по закону обязательно наличие горизонтальной площадки перед подъемом. Она должна иметь размеры, которые дадут возможность подъехать к аппарелям и остановиться, то есть не меньше, чем габариты коляски. Такая же площадка нужна в конце спуска, чтобы человек имел возможность освободить руки для каких-либо действий.
• Ширина пандуса для одностороннего движения должна составлять не менее 90 см. Для двустороннего – не менее 1,8 м. Поскольку на двусторонней конструкции человек может держаться за поручни только с одной стороны, рекомендуется уменьшить уклон пандуса до 6-7 % либо оборудовать изделие дополнительным поручнем, стоящим посередине.
• Если пандус состоит из нескольких частей, например, установлен на лестницу с двумя пролетами, необходимо наличие промежуточных площадок, размеры которых дадут возможность развернуть коляску. Глубина площадки должна быть не менее полутора метров, а ширина равняться удвоенной ширине марша.

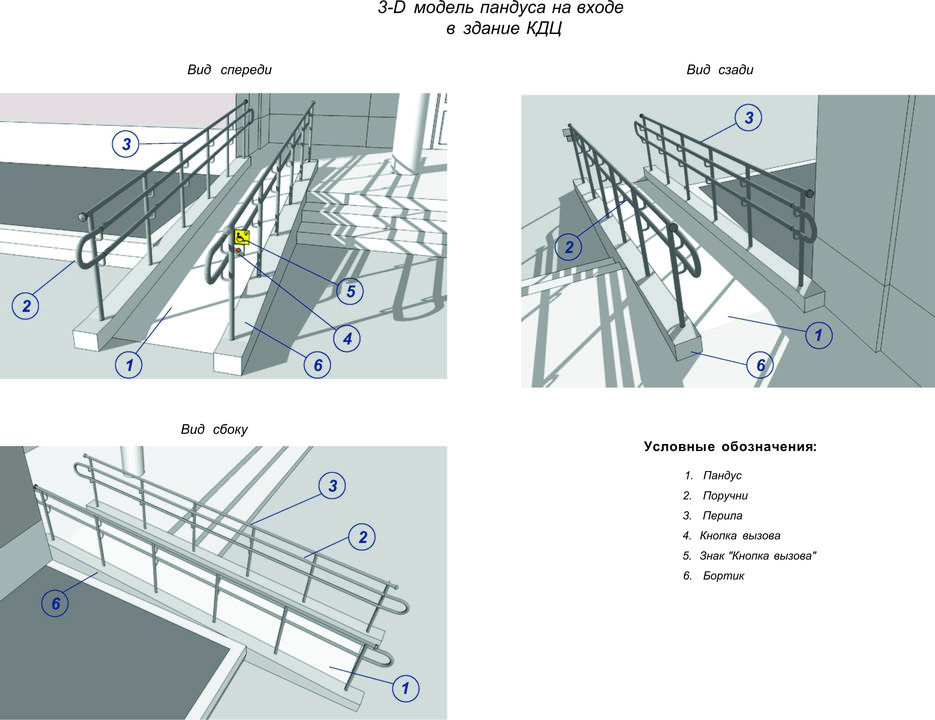

В общем случае требования при установке пандуса представлены на схеме

Как сделать бортики пандуса: требования к поручням

При установке пандуса в подъезде многоквартирного дома или в частном коттедже необходимо соблюдать требования в отношении поручней конструкции. Для них действуют следующие нормы:

• ограждения для пандусов обязательны при высоте подъема более 150 мм или длине 1,8 м;
• должны находиться с двух сторон и быть длиннее самого пандуса не менее, чем на 30 см;
• диаметр поручней может изменяться в пределах от 30 до 50 мм;
• поручень пандуса для колясок должен быть круглым и составлять непрерывную линию по всей длине изделия;
• рекомендуется делать двойной поручень с высотами 60 см и 80 см. Если предполагается передвижение на коляске ребенка, то возможно ограждение высотой 50 см;
• по краям конструкции обязательно наличие бортика, высота которого не меньше 5 см. Он необходим для того, чтобы колеса инвалидной коляски случайно не соскользнули.

Особенности конструкций

Конструкция пандуса в зависимости от назначения сооружения и частоты использования имеют несколько разновидностей. Все они соответствуют ГОСТ и монтируются с учетом наличия пространства, удобства эксплуатации и дизайна сооружения. Выделяются следующие конструкции пандусов: стационарные и нестационарные типы.

Наибольшее распространение находят постоянно действующие стационарные конструкции, которые возводятся, как правило, при строительстве сооружения. В зависимости от высоты подъема стационарные пандусы могут быть составлены из одного или двух пролетов. В последнем случае в конструкцию вводится промежуточная горизонтальная поворотная площадка. Такие системы строятся в соответствии с ГОСТ. Отдельно выделяется достаточно редкий вариант — винтовой пандус, который обеспечивает достаточную высоту подъема, занимая минимум площади.

Нестационарные системы устанавливаются при дефиците площадей у входа в сооружение или при редком использовании. Такие устройства, например, нужны при обеспечении необходимости подъезда машины — в нужный момент убираются, а затем устанавливаются обратно. Наконец, подвижные конструкции обеспечивают нужный простор другим людям, в тот период, когда пандусы не эксплуатируются.

Находят применение следующие нестационарные конструкции:

Типовые конфигурации пандусов.

1. Откидной тип применяется при небольшой длине пролета. Он используется только при необходимости, а все остальное время располагается вертикально, в прижатом к стене положении.
2. Съемный вариант предусматривает быстрый его монтаж и демонтаж с перемещением всей конструкции в другое место. Он устанавливается в 2-х случаях: при редком применении, когда большую часть времени в нем нет необходимости, и он хранится в отведенном месте; или, наоборот, при постоянном использовании, но с возможностью убрать на какое-то время.
3. Телескопическая конструкция основана на увеличении длины площадки путем выдвижения его частей. Такая система более сложна, но обладает универсальностью.
4. Ролл-система может скручиваться в рулон по аналогии с ковром.
5. Рампа — небольшой пандус, который устанавливается при необходимости преодоления небольшого препятствия (например, бордюра).

Понятие пандуса и для чего он нужен

Слово это имеет французские корни. Оно состоит из двух слов – pente (пант), что означает спуск, перепад высоты вниз, и douce (дус), что в данном смысле означает плавный, постепенный, пологий. Т.е. дословно пандус – это пологий, плавный спуск/подъём. Этими дорожками должны пользоваться инвалиды, мамы с детскими колясками. Поэтому уклон пандуса обязан быть плавным и незаметным, преодолеваться он должен легко и непринуждённо.

Здесь не должно быть разночтений и полемик по поводу углов наклона, размеров и ограждений такого сооружения. Его параметры чётко определяются строительными нормативами. Существует целых три нормативных документа, обязательных для соблюдения. Это ГОСТ Р 51261-99, СНиП 35-01-2001 и СП 59.13330.2012. ГОСТ, требования к размерам пандусов для инвалидов. Хотя эти документы и носят характер рекомендаций, без их соблюдения вам не удастся избежать ответственности по вышеупомянутому Кодексу РФ.

Придерживаясь этих нормативов, вход в общественное здание будет не только доступным, но и безопасным. Инвалиды не всегда имеют сопровождающих. А предоставить им безопасный пологий вход – это ещё одно подтверждение вашего отношения к людям с физическими ограничениями.

Итак, мы выяснили, что пандусы сооружаются исключительно для облегчения преодоления высоты на входе/выходе здания. Они оборудуются исключительно для инвалидов и граждан с ограниченными физическими возможностями. Требования к пандусам одинаковы как для внутреннего, так и для наружного размещения.

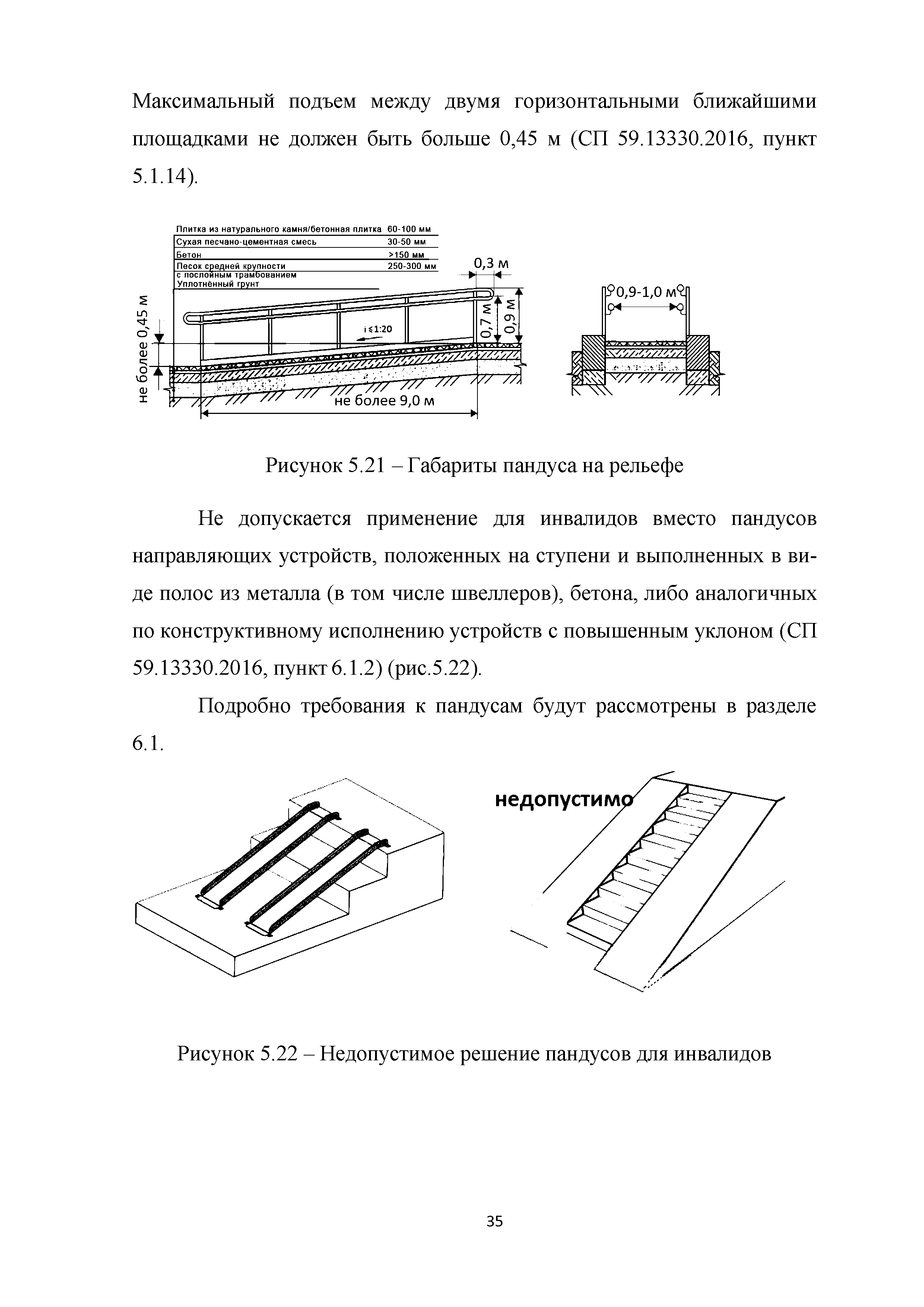

Нормативные размеры и конструкции

Высота подъема одного пролета — не более 800 мм. Эта величина обеспечивает горизонтальную длину максимально возможного спуска до 9,0 м. Ширина пандуса для инвалидов-колясочников при движении только в одну сторону — от 1500 мм, в случае встречного пересечения — от 1800 мм.

Оптимальная ширина составляет 2000 мм. По краю дорожки устанавливается бортик высотой 50 мм или металлическая трубка на высоте 100 мм.

Подбор оптимальной ширины.

Изготовление двухколейных вариантов конструкций допускается только в случаях индивидуального пользования. В зоне общественной застройки пандусные спуски должны иметь единое сплошное покрытие. Для подъема сопровождающего помощника допускается наличие посередине дорожки полосы ступеней шириной до 400 мм.

Предельные углы спуска

Уклон пандуса для инвалидов по новым нормам не может превышать 8%-15%. Это означает, что на один метр горизонтальной длины величина подъема составляет 8-15 см. В практике строительства за оптимальную величину наклона принимают показатель 10% и увеличивают его только при невозможности принятия другого решения.

Предельная величина перепада высот никогда не должна превышать 18%.

Требования к площадкам

Все пандусы оборудуются входными, верхними и, при необходимости, промежуточными площадками. Согласно указаниям СП 59.13330.2012, их размеры должны соответствовать следующим показателям:

• ширина — не менее 1850 мм;
• глубина при дверях открывающихся внутрь здания 1400 мм и наружу – 1500 мм;
• размер места для разворота коляски — от 2200 мм.

При открывании входных дверей наружу, размеры площадки должны учитывать возможность маневрирования инвалидной коляски в этот момент. Поэтому ширина или глубина могут быть увеличены.

Для исключения возможного обледенения конструкций, расположенных на открытом воздухе и не имеющих навеса, их поверхность должна быть покрыта антискользящим материалом или иметь подогрев, работающий в холодное время года.

Ширина промежуточной площадки должна совпадать по размеру с подходящими к ней дорожками. Рекомендуемые планировочные решения соответствуют следующим размерам:

• на едином прямом марше — 900х1400 мм;
• при ширине дорожки 900 мм и наличии поворота на 90 градусов — 1400х1400 мм;
• при ширине спуска 1400 мм и изменении направления под прямым углом — 1400х1500 мм;
• на промежуточных площадках с полным разворотом — 1500х1800 мм.

Для обеспечения более удобного движения коляски, конфигурация поворотной платформы может иметь с одной стороны овальную форму. Края промежуточных площадок, так же, как и дорожки, должны иметь нижнее обрамление в виде бортика или металлической трубы.

Откидная платформа для подъема на площадку первого этажа.

Элементы ограждения

Определение высоты, крепления и типа конструкции ограждений пандуса должно выполняться в соответствии с требованиями изложенными в ГОСТ Р 51261-99. Любая сторона пандуса и площадки при отсутствии примыкающей стены должна быть ограждена. Конструкции ограждений должны предусматривать наличие одинарных или разновысоких парных поручней, перил и ограждающих бортов. Нормативные требования к ограждениям:

• установка на всех участках наклонных дорожек и горизонтальных площадок;
• высота расположения основных поручней — 700 мм от поверхности пандуса, вспомогательных — 900 мм;
• расположение поручней должно быть в виде сплошной линии на одном расстоянии от поверхности спуска;
• крепление ограждений производится только с наружной торцевой стороны;
• на окончании нижнего марша перила и поручни должны выступать на 300 мм;
• сечение поручней круглое, с поперечным диаметром 30-50 мм.

Материал конструкции ограждения должен быть защищен от возможного воздействия коррозии и иметь достаточную механическую прочность для сопротивления боковым нагрузкам.

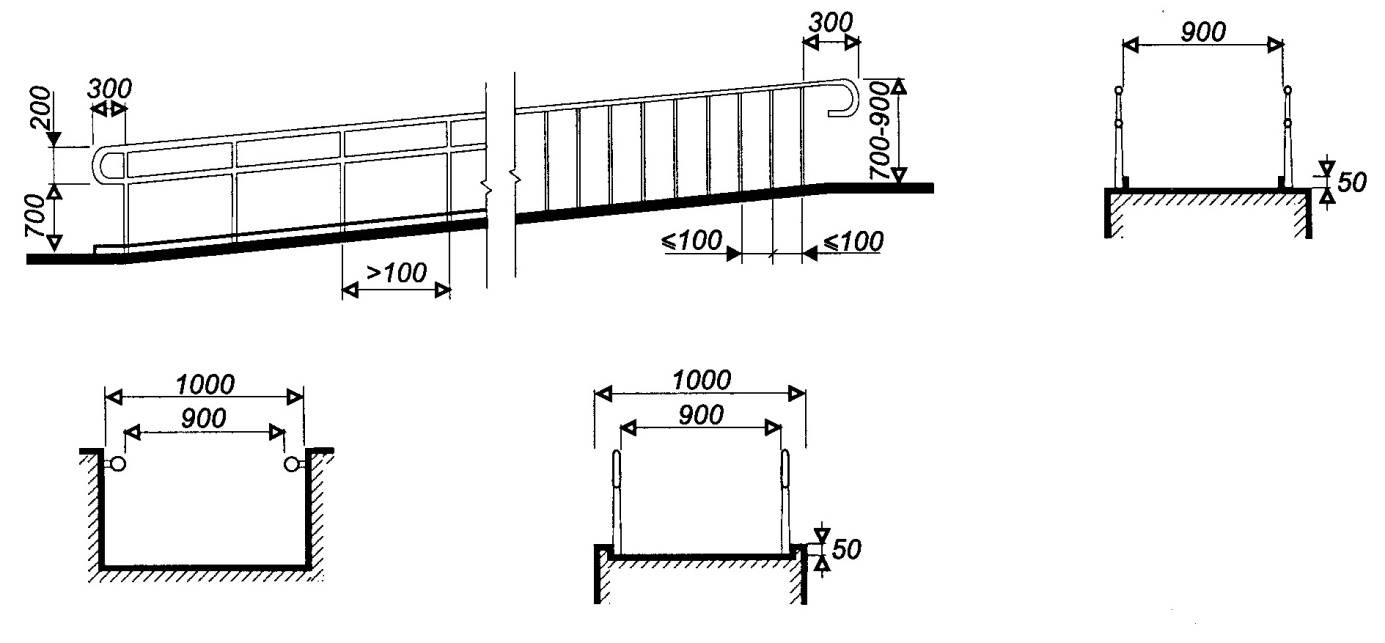

Нормативные размеры поручней.

Требования к поручням пандусов

Что можно сказать об ограждениях пандуса для инвалидов? Поручни
тоже должны быть в строгом соответствии с определёнными требованиями ГОСТ и
нормами СНиП.

1. Чтобы
предупредить соскальзывание коляски по краям сооружения делают специальные
бортики, их высота должна быть 5 см.

2. Рекомендуется
монтировать поручни на высоте 60 и 80 см. Для детей, которые передвигаются в
инвалидных колясках, поручни крепят на высоте 50 см.

3. Поручни
на пандусах должны быть сделаны вдоль всей длины конструкции.

4. Если
высота подъёма конструкции больше 15 см, а длина – 180 см, то поручни
обязательно должны присутствовать.

5. Подобные
ограждения должны быть не только по всей длине пандуса, но и с обеих его
сторон. Помимо этого, их длина должна быть больше, чем длина самой конструкции,
на 30 см. А допустимый диаметр должен равняться 30-50 мм.

Съемные пандусы

Данный вид пандусов условно делится на:

1. Платформа, которая является плоской площадкой для подъема либо спуска по лестницам. Изготавливается она из алюминия или нержавейки. Поверхность площадки специально обработана для предотвращения скольжения.
2. Рельсовые конструкции – две отдельные направляющие, которые оснащены небольшими бортиками. Рельсы располагаются так, чтобы по ним могли проехать колеса коляски инвалида. Расстояние между ними можно легко изменять. Подобные пандусы относятся к универсальным, их очень просто устанавливать. Единственный недостаток – отсутствие поручней.
3. Роллопандусы – относительно новая задумка. Роллы скручиваются, они мобильные, могут использоваться для перемещения в любых ситуациях, их легко перевозить, они очень компактны. Данные конструкции наиболее актуальны в общественных местах, где поместить стационарный пандус нет возможности. Ролл состоит из нескольких съемных секций, которые можно добавлять или убирать. Пандус-рулон легко приспосабливается к лестничным пролетам разной длины и размеров. Изготавливают данный тип пандусов из авиационного алюминия. Конструкция отличается высокой прочностью и значительной грузоподъемностью.
4. Раздвижные (телескопические) устройства – также относятся к разряду универсальных, их применяют в местах большого потока людей. Данные пандусы не мешают продвижению пешеходов, а инвалидам обеспечивают мобильность. Изготавливаются они из прочных сплавов металлов, способных выдержать большие нагрузки без разрушения и деформации.
