Расчет отопления в частном доме: что учесть, особенности, калькулятор

Расчет и подбор радиаторов отопления.

Радиаторы или конвекторы являются главными элементами отопительной системы, так как их основной функцией является передача тепла от теплоносителя воздуху в помещении или поверхностям комнаты. Мощность радиаторов при этом должна четко соответствовать тепловым потерям по помещениям. Из предыдущих разделов цикла статей видно, что укрупнено мощность радиаторов можно определить по удельным показателям по площади или объему комнаты.

Так, для отопления помещения в 20 м? с одним окном требуется в среднем установить прибор отопления мощностью 2 кВт, а если учесть небольшой запас на поверхность в размере 10-15%, то мощность радиатора составит 2,2 кВт ориентировочно. Этот метод подбора радиаторов является достаточно грубым, так как не учитывает много значимых особенностей и строительных характеристик здания. Более точным является подбор радиаторов на основании теплотехнического расчета жилого дома, который выполняется специализированными проектными организациями.

Основным параметром для подбора типоразмера прибора отопления является его тепловая мощность. А в случае с секционными алюминиевыми или биметаллическими радиаторами указывается мощность одной секции. Наиболее часто используемыми в системах отопления радиаторами являются приборы с межосевым расстоянием 350 или 500 мм, выбор которых основан, прежде всего на конструкции окна и отметке подоконника относительно финишного напольного покрытия.

Мощность 1 секции радиатора по паспорту, Вт	Площадь комнаты, м2
10	12	14	16	18	20	22
Количество секций
140	8	9	10	12	13	15	16
150	7	8	10	11	12	14	15
160	7	8	9	10	12	13	14
180	6	7	8	9	10	12	13
190	6	7	8	9	10	11	12
200	5	6	7	8	9	10	11

В техническом паспорте на приборы отопления производители указывают тепловую мощность применительно к каким-либо температурным условиям. Стандартными являются параметры теплоносителя 90-70 °C, в случае низкотемпературного отопления тепловую мощность следует корректировать согласно коэффициентам, указанных в технической документации.

В этом случае мощность приборов отопления определяется следующим образом:

Q=A*k*?T,

где

А – площадь теплоотдачи, м?

k – коэффициент теплопередачи радиатора, Вт/м?*°C.

?T – температурный напор, °C

?T является средней величиной между температурой подающего и обратного теплоносителя и определяется  по формуле:

?T= (Тпод+Тобр)/2 - tпомещ

Паспортными данными является мощность радиатора Q и температурный напор, определенные в стандартных условиях. Произведение коэффициентов k*A является величиной постоянной и определяется сначала для стандартных условий, а затем можно подставить в формулу для определения фактической мощности радиатора, который будет работать в системе отопления с параметрами, отличающимися от принятых.

Для каркасного дома, рассматриваемого в качестве примера с толщиной изоляции 150 мм, подбор радиатора для помещения площадью 8,12 м2 будет выглядеть следующим образом.

Ранее мы определили, что удельные теплопотери для углового помещения с учетом инфильтрации 125 Вт/м2, значит, мощность радиатора должна составлять не менее 1 015 Вт, а с запасом в 15% 1 167 Вт.

Для установки доступен радиатор мощностью 1,4 кВт при параметрах теплоносителя 90/70 градусов, что соответствует температурному напору ?T= 60 градусов. Планируемая система отопления будет работать на параметрах воды 80/60 градусов (?T=50) Следовательно, чтобы удостовериться в том, что радиатор сможет полностью перекрыть теплопотери помещения необходимо определить его фактическую мощность.

Для этого, определив значение k*A=1400/60=23,3 Вт/град, определяем фактическую мощность Qфакт=23,3*50=1167 Вт, что полностью удовлетворяет требуемой тепловой мощности прибора отопления, который должен быть установлен в данном помещении.

Видео ролик на тему расчета мощности радиатора:

https://youtube.com/watch?v=PWPYSQ7qoxk

Какая система отопления частного дома лучше и почему

Автономная отопительная система для частного дома конструктивно представляет собой котел, радиаторы и замкнутый круговой трубопровод, по которому движется теплоноситель (кроме воздушного). По типу теплоносителя различают следующие виды отопления:

Теплоноситель	Преимущества	Недостатки
1. Водяной (используется вода или антифриз)	Экономичность, доступность теплоносителя, его дешевизна и безопасность системы.	Помещения прогреваются довольно долго. Зимой нельзя допускать ни планового, ни аварийного отключения системы с водой, потому что при минусовой температуре разорвет трубы.
2. Паровой	Малая инерционность (помещения прогреваются сразу же после включения), энергоэффективность.	Шумность, сложности с регулировкой температуры в помещении, необходимость закрывать трубы и радиаторы, высокие требования к качеству труб и радиаторов.
3. Воздушный	Высокий КПД, отсутствие затрат на трубы и радиаторы, малая инерционность. Это идеальный вариант для дачи.	Сушит воздух, есть сложности с подачей воздуха (теплый воздух поднимается вверх, а внизу температура остается холодной).

Котлы различаются по виду топлива. Можно долго рассуждать о том, какое отопление выбрать для частного дома, перебирать варианты и находить в каждом свои преимущества и недостатки. Чтобы представить информацию более наглядно и подвести итоги, предлагаем рассмотреть сравнительную таблицу.

Теплоноситель	Преимущества	Недостатки
1. Газовые	Комфортная эксплуатация (полностью автоматическая система), большой выбор котлов (одноконтурные и двухконтурные, настенные и напольные, конвекционные и конденсационные), низкие затраты на эксплуатацию, высокий КПД, долговечность.	Ограниченная доступность (не везде есть газоснабжение), сложность монтажа системы, необходимость проектирования и оформления документов, высокий уровень опасности (нельзя исключать утечку), расходы на обслуживание.
2. Электрические	Доступность источника тепла, невысокая стоимость оборудования и монтажа, отсутствие дымохода и экологичность, экономичность, комфорт при эксплуатации, безопасность, высокий КПД.	Всегда есть вероятность перебоев с электроснабжением (желательно иметь альтернативный источник отопления), необходимо соблюсти требования по электросети, стоимость электроэнергии в некоторых регионах России достаточно высока.
3. Твердотопливные	Низкая стоимость энергоносителя, большой выбор видов топлива (уголь, дрова, пеллеты, брикеты), доступность топлива в любом регионе России.	Необходимость загрузки топлива вручную, невысокий КПД, расходы на чистку и обслуживание котла и дымохода, должно быть помещение для хранения топлива.
4. Жидкотопливные	Невысокая стоимость топлива, может работать на солярке, мазуте, отработке, автономность системы, хороший КПД.	Нужна отдельная котельная с емкостью для хранения топлива, в помещение могут попадать продукты сгорания (зависит от котла и проекта), нуждается в регулярном обслуживании и чистке.
5. Комбинированные	Универсальность. Экономичность и возможность использовать самый выгодный и практичный энергоноситель, быстрая окупаемость. Можно выбрать одноконтурный, двухконтурный котел, подключить бойлер или систему теплый пол.	Громоздкий котел, технически сложный агрегат с большим количеством дополнительного оборудования. Высокая стоимость системы и монтажа.

Последовательность работ

Процесс изготовления гребенки выглядит достаточно просто:

1. Необходимо приобрести материалы в соответствии с решениями, принятыми на этапе конструирования распределителя.
2. В заготовке для корпуса вырезаются отверстия под отводы. Если в этом качестве используется круглая труба, то сначала на бумаге нужно вычертить развертку отверстия (в обиходе называется «рыбкой»). Далее развертка вырезается, прикладывается к трубе и очерчивается карандашом или маркером. После этого вырезается отверстие — с предварительным высверливанием по контуру или с помощью газового резака.
3. Привариваем отводы к корпусу гребенки при помощи электросварки. К торцам привариваются заглушки, которые при необходимости также оснащаются патрубками.
4. Полученное изделие необходимо проверить на герметичность. Оставляем открытым один отвод, все остальные плотно закрываем. После этого заполняем коллектор горячей водой и наблюдаем, не дадут ли сварные швы течь. Не помешает раздобыть ручной насос для опрессовки и проверить надежность швов под давлением.

В качестве корпуса коллектора не обязательно использовать круглую трубу, вполне сгодится и квадратная.

Если испытания прошли успешно, можно окрашивать гребенку и после высыхания краски приступать к ее монтажу.

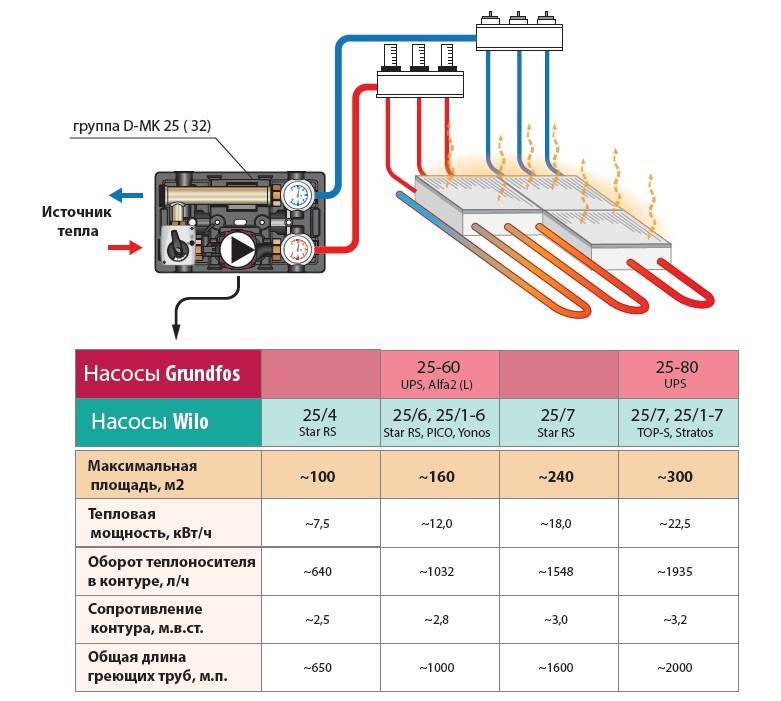

Даже если теплый пол монтируется в одной комнате, все равно необходим. Обзор моделей коллекторов и цен на них представлен на сайте.

Как производится монтаж системы отопления?

Для начала необходимо обустроить отопительные приборы. Как правило, радиаторы монтируются под окнами, так как горячий воздух препятствует поступлению холодного воздуха из окон. Установка отопительных приборов осуществляется при помощи перфоратора и уровня. Никакого специального оборудования не потребуется.

При монтаже отопительных приборов потребуется соблюдать единую высоту размещения радиаторов, в противном случае вода не сможет добираться до более высоких участков, и циркуляция нарушится.

Сварка пластиковых труб. Нажмите на фото для увеличения.

Установив отопительные приборы, необходимо проложить до них трубы. Для их установки потребуются такие инструменты, как строительные ножницы, паяльник и рулетка. Перед началом монтажа нужно замерить общую длину прокладываемых труб и подсчитать наличие всех заглушек, сгибов и тройников. На пластиковых трубах обычно присутствуют насечки со вспомогательными линиями, что помогает производить монтаж грамотно и аккуратно.

Важно знать: соединяя трубы паяльником, не разъединяйте их после неудачной пайки, в противном случае может образоваться протечь. Работать с паяльником нужно аккуратно, предварительно потренировавшись на кусках трубы, которые уже не понадобятся при монтаже

Дополнительные устройства

Если опереться на статистику, отопительная система с пассивной циркуляцией способна эффективно обогревать площадь помещения, не превышающую 110 м2. Для больших помещений потребуется оборудовать водонагревательный котел специальным насосом, сделав циркуляцию теплоносителя регулируемой. Некоторые производители выпускают тепловые генераторы, которые уже оборудованы насосом.

Следуя вышеуказанным рекомендациям, вы сможете произвести индивидуальный расчет системы отопления частного коттеджа, а также расчет стоимости предполагаемого оснащения. Для установки водонагревательной системы не потребуется много рабочей силы (2-3 человека) и особых навыков установки.

Расчет котла по объему

Чтобы рассчитать мощность, применяют такую формулу:

где V является объемом дома,

К – коэффициент, показывающий потери тепла в зависимости от теплоизоляции. Имеет следующие значения:

• 0,6-0,9 – для домов, в которых конструкция является улучшенной, стены кирпичные и покрыты двойной теплоизоляцией, окна имеют двойной стеклопакет и относительно небольшую площадь, крыша сделана из теплоизоляционного материала;
• 1-1,9 – для домов, которые характеризуются двойной кирпичной кладкой, небольшим количеством окон и крышей, имеющей обычную кровлю;
• 2-2,9 – для зданий с небольшой теплоизоляцией, то есть тепло задерживают окна и крыша с упрощенной конструкцией, стены с толщиной, равной длине 1 кирпича;
• 3-4 – для деревянных конструкций или зданий, стены которых представляют собой гофрированный металлический лист.

Расчёт радиаторов

В нашем случае мы будем использовать стандартные алюминиевые радиаторы высотой 0,6 м. Мощность каждого ребра такого радиатора при температуре 70 °С составляет 150 Вт. Далее мы посчитаем мощность каждого радиатора и количество условных рёбер:

• комната 1: 28 м3 · 40 Вт · 1,2 = 1344 Вт. Округляем до 1500 и получаем 10 условных рёбер, но поскольку у нас два радиатора, оба под окнами, мы возьмём один с 6-ю рёбрами, второй с 4-мя.
• комната 2: 28 м3 · 40 Вт · 1,2 = 1344 Вт. Округляем до 1500 и получаем один радиатор с 10-ю рёбрами.
• комната 3: 56 м3 · 40 Вт · 1,2 = 2688 Вт Округляем до 2700 и получаем три радиатора: 1-й и 2-й по 5 рёбер, 3-й (боковой) — 8 рёбер.
• прихожая: 22,4 м3 · 40 Вт · 1,2 = 1075,2 Вт. Округляем до 1200 и получаем два радиатора по 4 ребра.
• ванная: 11,2 м3 · 45 Вт · 1,2 = 600 Вт. Тут температура должна быть немного выше, получается 1 радиатор с 4-мя рёбрами.
• туалет: 8,4 м3 · 40 Вт · 1,2 = 403,2 Вт. Округляем до 450 и получаем три ребра.
• кухня: 43,4 м3 · 40 Вт · 1,2 = 2083,2 Вт. Округляем до 2100 и получаем два радиатора по 7 рёбер.

В конечном результате мы видим, что нам необходимо 12 радиаторов общей мощностью:

900 + 600 + 1500 + 750 + 750 + 1200 + 600 + 600 + 600 + 450 + 1050 + 1050 = 10,05 кВт

Исходя из последних расчётов, видно, что наша индивидуальная система отопления без проблем справится с возложенной на неё нагрузкой.

Результаты расчета отопления

Результат не заставит вас долго ждать. Спустя секунды, вам представится подробная смета работ, включающая:

• Стоимость необходимых конструктивных элементов для теплого пола (шаровые краны, коллекторы, фитинги, подложки и трубы и др.);
• Стоимость необходимых конструктивных элементов для отопления (крепления, углы, трубы, радиаторы отопления, комплекты для радиатора, котел отопления и т.д.).

В самом низу страницы будет приведена полная стоимость оборудования для монтажа.

Для индивидуального и более точного расчета свяжитесь с нами

Помните, что программа для расчета системы отопления предоставляет лишь ориентировочную цену и не является основанием для взыскания с вас денежных средств. Если у вас возникли какие-то сомнения относительно расчета, звоните нам и наши специалисты дадут квалифицированный ответ. В нашу компетенцию входят все аспекты относительно расчета системы отопления в частном доме, принимаются в учет количество оконных проемов, степень утепления стен, этажность и планировка комнат. Для детального обследования и уточнения стоимости работ, возможен выезд на ваш объект.

Системы отопления загородного дома

Не совсем правильно говорить о большом количестве современных вариантов отопления частных домов. Дело в том, что есть основные способы, а есть вспомогательные. К примеру, водяное отопление – основное, а масляные радиаторы, камины всех видов, тепловентиляторы и ИК-излучатели – это вспомогательные виды

При этом после выбора варианта отопления дома расчету и монтажу систем необходимо уделить особое внимание

Здесь важно учесть все элементы и узлы, к которым относятся котел, трубопроводы, запорная арматура и приборы теплоотдачи – радиаторы

Самое главное – понимать, что вся отопительная система будет работать качественно и эффективно, если учтены нижеследующие критерии:

1. Правильный расчет.
2. Качество монтажных работ.
3. Качество используемых материалов и узлов.
4. Грамотная эксплуатация.

Если все четыре критерия выдержаны, то долговечная, эффективная и надежная работа всей системы обеспечена.

Методы определения мощности

Величину этих потерь можно рассчитать с помощью различных методов, самые простые из которых:

1. Позволяет определить величину потерь тепла дома, зная только площадь.
2. Позволяет установить тепловую мощность экономичного электрокотла с высоким КПД, используя объем.

Все электрические котлы отличаются тем, что способны превратить 100% электрической энергии в почти 100% тепловой. Не имеет значения, нагревает он воду ТЭНами, электродами или катушками индуктивности. Благодаря этой особенности после определения потерь тепла дома, не нужно корректировать эту цифру, учитывая КПД котла отопления.

Для сравнения можно взять твердотопливный котел, имеющий КПД 90%. Если 1 кг дров выделяет 3 кВт/ч, это означает, что в теплосеть попадет только 3х0,9 = 2,7 кВт/ч. В случае с электрическими устройствами 3 кВт/ч электроэнергии будут преобразованы в 3 кВт/ч тепловой энергии.

Производим расчет мощности котла отопления

При выполнении расчета отопительной системы, прежде всего, необходимо как можно точнее определить требуемую мощность котла, так как именно от этого показателя будет зависеть эффективность ее работы, с точки зрения обеспечения необходимого температурного режима в помещениях жилого дома.

Если мощность будет меньше необходимой, то в доме будет недостаточно тепло, а при чрезмерной мощности котла, будет необоснованный перерасход топлива, что приведет к лишним финансовым затратам.

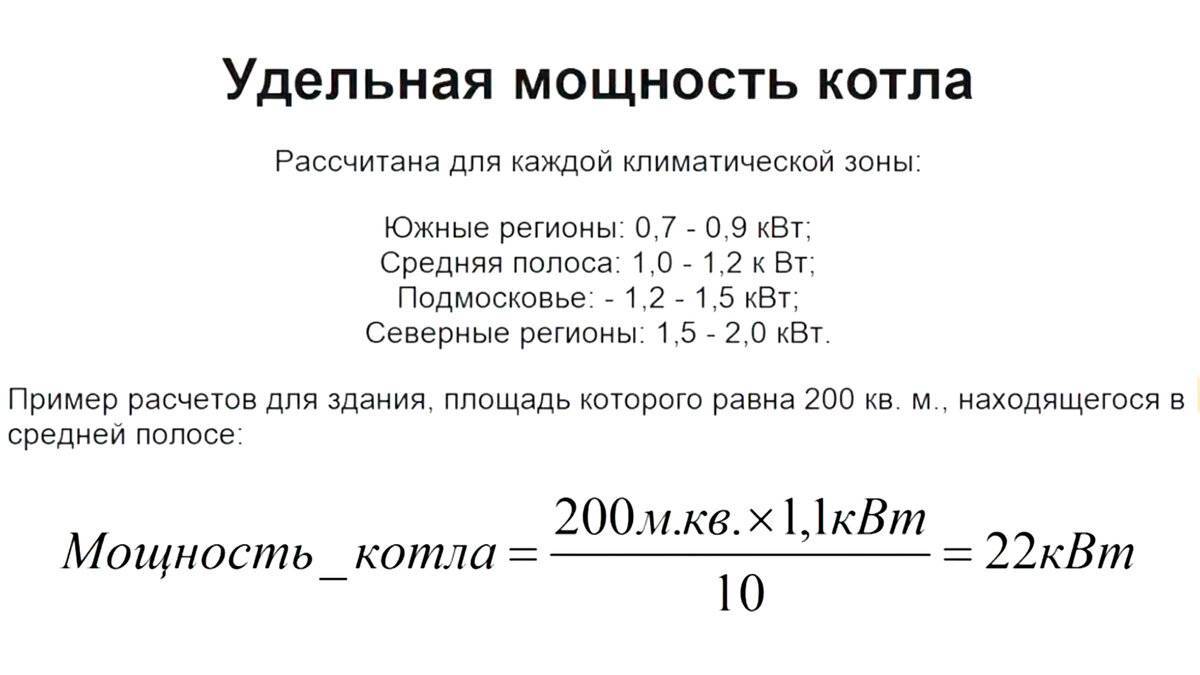

Чтобы определить какой должна быть оптимальная мощность отопительного котла надо знать:

• общую площадь помещений, которые предполагается отапливать, обозначаемую через букву S;
• удельную мощность котла на каждые 10 кубометров помещения, обозначают W уд.

Причем, данную величину нужно откорректировать в соответствие с природно-климатическими условиями местности, где расположено строение.

Обратите внимание, что обычно на практике значение удельной мощности, определяют из диапазонов, установленных для конкретных климатических зон. Так, для южных регионов удельная мощность должна быть в диапазоне 0,7 – 0,9 кВт., для Средней полосы — 1,2 — 1,5 кВт., а для Севера — от 1,5-2,0 кВт

Так, для южных регионов удельная мощность должна быть в диапазоне 0,7 – 0,9 кВт., для Средней полосы — 1,2 — 1,5 кВт., а для Севера — от 1,5-2,0 кВт.

Для упрощения вычислений можно удельную мощность принять равной единице. Таким образом, получим правило для выбора требуемой мощности котла, по которому на каждые 100 кв. метров площади отапливаемого помещения необходимо 10 кВт.

Расчет отопления для жилого строения во многом определяет водяное отопление какого типа будет выбрано.

При выборе надо руководствоваться величиной площади дома.

В случае если она более 100 кв. метров, то принудительную циркуляцию теплоносителя, например, воды можно обеспечить только путем установления циркуляционного насоса.

Для домов с меньшей площади установка насоса не потребуется, так как в этом случае возможно использование отопительных систем, действующих по принципу естественной циркуляцией.

Как просто рассчитать мощность котла отопления?

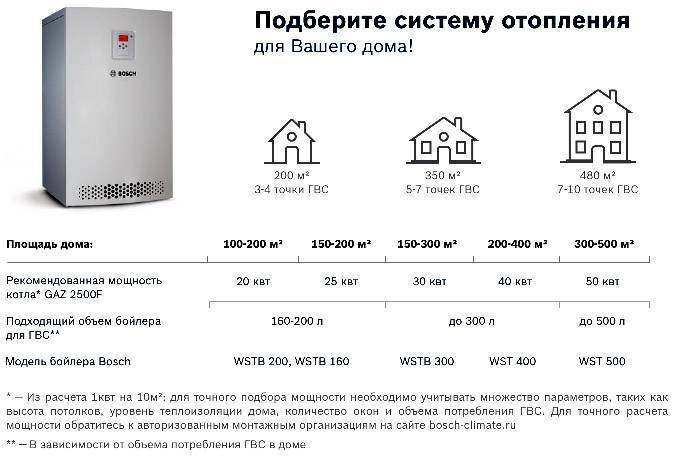

Рассчитать примерную мощность котла для дома можно по площади и по объёму.

1) Упрощённый вариант вычислений по площади: 10 кВт на 100 м² дома (или отапливаемой площади). И это цифра покажет лишь минимальную мощность, ниже которой опускаться нельзя.

Для учёта климатических зон разработали коэффициенты, которые корректируют эту формулу:

• Средняя полоса России – это 1-1,5;
• Северные районы – это 1,5-2;
• Южные территории – 0,7-0,9;
• Москва и Подмосковье – 1,2-1,5.

Чтобы приблизиться к реалистичной цифре, нужно ещё учесть возможные теплопотери. Для этого к минимальному значению прибавляют 10-15%. Если потолки выше 2,7 метра, то делим высоту потолков по факту на высоту стандартную. Получаем ещё один поправочный коэффициент.

Пример:

Посчитаем мощность котла для дома в Подмосковье. Потолки – 3 метра, площадь – 150 м². Котёл нужен двухконтурный – для тепла и горячего водоснабжения.

По формуле получается 15 кВт – минимальное значение мощности для будущего котла. Далее, к цифре 15 добавляем 10% теплопотерь, умножаем на климатический коэффициент 1,2. Потолки выше 2,7м, поэтому умножаем полученную цифру на коэффициент 1,1.

Мощность котла = 15 кВт (минимум) + 10% (теплопотери) * 1,2 * 1,1 =21,7, округляем до 22 кВт.

2) Вторая формула от объёма: 1 м3 – 40 Вт. Плюс накрутки, которые включили в первую формулу, кроме потолочного коэффициента. Подсчитаем по этой формуле тот же дом в Подмосковье.

Мощность котла =((150 м²*3м)* 40 Вт + 10%) * 1,2 * 1,1 =23522 Вт ≈ 24 Квт. Разница между первым и вторым расчётом в 2 кВт. Вариант расчета мощности котла по объему воздуха является наиболее правильным.

На этом можно было бы прекратить читать эту статью. Но разница между примерным и точным расчётом в нескольких нюансах. Что за нюансы — спросите вы. Ответ на этот вопрос заложен в следующих пунктах.

Исходные данные для теплового расчета системы отопления

Прежде чем приступать к подсчетам и работе с данными, их необходимо получить

Здесь для тех владельцев загородных домов, которые прежде не занимались проектной деятельностью, возникает первая проблема – на какие характеристики стоит обратить свое внимание. Для вашего удобства они сведены в небольшой список, представленный ниже

1. Площадь постройки, высота до потолков и внутренний объем.
2. Тип здания, наличие примыкающих к нему строений.
3. Материалы, использованные при возведении постройки – из чего и как сделаны пол, стены и крыша.
4. Количество окон и дверей, как они обустроены, насколько качественно утеплены.
5. Для каких целей будут использоваться те или иные части здания – где будут располагаться кухня, санузел, гостиная, спальни, а где – нежилые и технические помещения.
6. Продолжительность отопительного сезона, средний минимум температуры в этот период.
7. «Роза ветров», наличие неподалеку других строений.
8. Местность, где уже построен или только еще будет возводиться дом.
9. Предпочтительная для жильцов температура тех или иных помещений.
10. Расположение точек для подключения к водопроводу, газу и электросети.

Теплопотери в доме

Мероприятия по теплоизоляции, приведенные на изображении выше, помогут существенно уменьшить количество энергии и теплоносителя, необходимого для обогрева жилого дома

Простейшие приемы расчета

Для того чтобы система отопления создавала в холодное время года комфортные условия проживания, она должна справляться с двумя основными задачами. Эти функции тесно связаны между собой, и разделение их – весьма условно.

Первое – это поддержание оптимального уровня температуры воздуха во всем объеме отапливаемого помещения. Безусловно, по высоте уровень температуры может несколько изменяться, но этот перепад не должен быть значительным. Вполне комфортными условиями считается усредненный показатель в +20 °С – именно такая температура, как правило, принимается за исходную в теплотехнических расчетах.

Если уж подходить с полной точностью, то для отдельных помещений в жилых домах установлены стандарты необходимого микроклимата – они определены ГОСТ 30494-96. Выдержка из этого документа – в размещенной ниже таблице:

	оптимальная	допустимая	оптимальная	допустимая, max	оптимальная, max	допустимая, max
Для холодного времени года
Жилая комната	20÷22	18÷24 (20÷24)	45÷30	60	0.15	0.2
То же, но для жилых комнат в регионах с минимальными температурами от — 31 °С и ниже	21÷23	20÷24 (22÷24)	45÷30	60	0.15	0.2
Кухня	19÷21	18÷26	Н/Н	Н/Н	0.15	0.2
Туалет	19÷21	18÷26	Н/Н	Н/Н	0.15	0.2
Ванная, совмещенный санузел	24÷26	18÷26	Н/Н	Н/Н	0.15	0.2
Помещения для отдыха и учебных занятий	20÷22	18÷24	45÷30	60	0.15	0.2
Межквартирный коридор	18÷20	16÷22	45÷30	60	Н/Н	Н/Н
Вестибюль, лестничная клетка	16÷18	14÷20	Н/Н	Н/Н	Н/Н	Н/Н
Кладовые	16÷18	12÷22	Н/Н	Н/Н	Н/Н	Н/Н
Для теплого времени года (Норматив только для жилых помещений. Для остальных – не нормируется)
Жилая комната	22÷25	20÷28	60÷30	65	0.2	0.3

Второе – компенсирование потерь тепла через элементы конструкции здания.

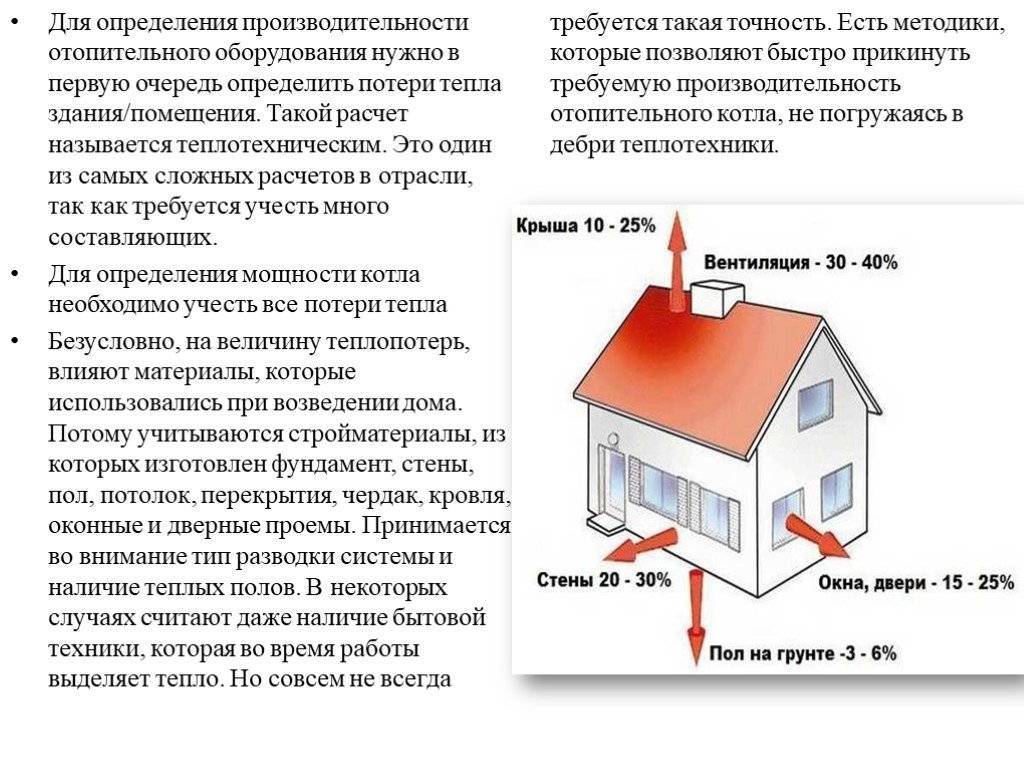

Самый главный «противник» системы отопления — это теплопотери через строительные конструкции

Увы, теплопотери – это самый серьезный «соперник» любой системы отопления. Их можно свести к определенному минимуму, но даже при самой качественной термоизоляции полностью избавиться от них пока не получается. Утечки тепловой энергии идут по всем направлениям – примерное распределение их показано в таблице:

Фундамент, полы по грунту или над неотапливаемыми подвальными (цокольными) помещениями	от 5 до 10%
«Мостики холода» через плохо изолированные стыки строительных конструкций	от 5 до 10%
Места ввода инженерных коммуникаций (канализация, водопровод, газовые трубы, электрокабели и т.п.)	до 5%
Внешние стены, в зависимости от степени утепленности	от 20 до 30%
Некачественные окна и внешние двери	порядка 20÷25%, из них около 10% — через негерметизированные стыки между коробками и стеной, и за счет проветривания
Крыша	до 20%
Вентиляция и дымоход	до 25 ÷30%

Естественно, чтобы справиться с такими задачами, система отопления должна обладать определенной тепловой мощностью, причем этот потенциал не только должен соответствовать общим потребностям здания (квартиры), но и быть правильно распределенным по помещениям, в соответствии с их площадью и целым рядом других важных факторов.

Обычно расчет и ведется в направлении «от малого к большому». Проще говоря, просчитывается потребное количество тепловой энергии для каждого отапливаемого помещения, полученные значения суммируются, добавляется примерно 10% запаса (чтобы оборудование не работало на пределе своих возможностей) – и результат покажет, какой мощности необходим котел отопления. А значения по каждой комнате станут отправной точкой для подсчета необходимого количества радиаторов.

Самый упрощённый и наиболее часто применяемый в непрофессиональной среде метод – принять норму 100 Вт тепловой энергии на каждый квадратный метр площади:

Самый примитивный способ подсчета — соотношение 100 Вт/м²

Q = S × 100

Q – необходимая тепловая мощность для помещения;

S – площадь помещения (м²);

100 — удельная мощность на единицу площади (Вт/м²).

Например, комната 3.2 × 5,5 м

S = 3,2 × 5,5 = 17,6 м²

Q = 17,6 × 100 = 1760 Вт ≈ 1,8 кВт

Расчет тепловой мощности от объема помещения

Понятно, что в этом случае значение удельной мощности рассчитано на кубический метр. Его принимают равным 41 Вт/м³ для железобетонного панельного дома, или 34 Вт/м³ — в кирпичном или выполненном из других материалов.

Q = S × h × 41 (или 34)

h – высота потолков (м);

41 или 34 – удельная мощность на единицу объема (Вт/м³).

Например, та же комната, в панельном доме, с высотой потолков в 3.2 м:

Q = 17,6 × 3,2 × 41 = 2309 Вт ≈ 2,3 кВт

Результат получается более точным, так как уже учитывает не только все линейные размеры помещения, но даже, в определенной степени, и особенности стен.

Но все же до настоящей точности он еще далек – многие нюансы оказываются «за скобками». Как выполнить более приближенные к реальным условиям расчеты – в следующем разделе публикации.

Изготовление распределительного коллектора своими руками

Проект распределительного коллектора разрабатывается исходя из количества отопительных контуров в вашей системе. Оцените, где расположен ваш нагревательный котел, какой в нем имеется входной и выходной патрубок, какое количество отопительных контуров или контуров косвенного нагрева будет задействовано в отопительной системе. Возможно вы планируете увеличивать количество контуров в вашем доме, например, пристроить еще комнату в следующем году. К распределительной системе также могут подключаться солнечные коллекторы, тепловой насос и другие устройства. Также считаем все системы распределительного тепла, включая теплые водяные полы, отопительные радиаторы, фэнкойлы и так далее.

Составляем схему нашей отопительной системы, учитывая, что у каждого контура имеется труба подачи горячей воды и труба обратки.

В ходе проектирования системы не забудьте определить месторасположения дополнительного оборудования, такого как расширительный бачок, клапан автоматической подпитки, сливной кран и кран для заполнения системы, группа термостатов и так далее.

Производит пространственное проектирование, то есть определяем откуда и куда в наш распределительный коллектор будут подключаться трубы. Практика подсказывает, что на торцах коллектора обычно монтируются патрубки для подключения твердотопливного котла и для косвенного нагрева. Если у вас в системе есть настенный газовый или электрический котел – он врезается сверху или также в торец.

Исходя из имеющейся информации составляем чертеж будущего распределительного коллектора. Удобно для этого воспользоваться миллиметровой бумагой. Расстояние между патрубками не должно составлять менее 10 сантиметров, но и разносить их шире 20 сантиметров также не следует. Для одного контура отопления, расстояние меду патрубком подачи и патрубком обратки не должно быть менее 10 сантиметров. Желательно, чтобы группы патрубков одного контура визуально выделялись.

Проектировка коллектора

На приведенном ниже рисунке приведен пример проектирования распределительного коллектора, в который будет подключено шесть контуров отопительной системы.

На первом этапе чертим два прямоугольника. Это собственно коллектор подачи и коллектор обратки.

коллектор подачи и коллектор обратки

На троцах коллекторов проектируем подсоединение котла и бойлера косвенного нагрева. Не забывайте проставлять на чертеже параметры сечения будущих патрубков.

подсоединение котла и бойлера косвенного нагрева

Проектируем подключение контуров отопления и дополнительных нагревательных котлов. Не забывем проставлять сечение труб и размеры патрубков. Подписываем все спроектированные патрубки.

подключение контуров отопления и дополнительных нагревательных котлов

На следующем этапе проектируем подключение дополнительного оборудования. В нашем случае это расширительный бачок, кран слива, защитный блок, термометр системы

Обратите внимание, что контуры подачи теплоносителя выделяются красным, а контуры обратки – синим цветом

подключение дополнительного оборудования

Это был черновой чертеж. Проверяем его правильность и переносим его начистовую на новый лист бумаги. Именно исходя их этого проекта мы и будем создавать самостоятельно распределительный коллектор.

чистовой чертеж
