Откидной болт и отвертка — все что нужно для быстрого и надежного монтажа: Смотрите Фото и Видео

⑦ Xiaomi Mijia Wiha 8 in 1

Рейтинг: 4.9 Цена: от 1235.90 руб. до1342.29 руб. Перейти в магазин Еще один набор от известного китайского бренда может похвастаться не только привлекательным дизайном, но и своей компактностью. На первый взгляд это обыкновенная отвертка, но ее главный секрет расположен в рукояти, которая выполняет роль футляра для бит.

Как видно из названия, всего в наборе 8 бит для наиболее распространенных видов шлицев. Длина стержня 105мм. У его основания расположен специальный механизм регулировки крутящего момента. Сам стержень и биты выполнены из высокопрочной стали. Вес комплекта 300 грамм.

Достоинства:

• идеальна для бытовых нужд;
• бренд;
• компактность;
• качество материалов.

Недостатки:

мало бит.

Купить на AliExpress.com

Малоизвестные и интересные факты о болте

Мало кто знает, что с болтом связано много интересных фактов:

• Возвращаясь к пятнадцатому веку, болтами были соединены все части миланских доспехов, благодаря чему все их части были подвижными;
• При строительстве современного Крымского моста было использовано около 800 тысяч болтов, вес которых равен трем самолетам Боинг-747;
• Несколько десятилетий назад слово ассоциировалось со стрелой, выстреливаемой из арбалета;
• Норвежским скульптором была представлена коллекция скульптур из болтов с названием «Живые болты»;
• Если делается соединение на гайку, то оно будет называться болтовым, а если элемент крепления входит в деталь, то уже будет называться винтовым соединением;
• Ямайский легкоатлет, бегающий на короткие дистанции, носит имя Усэйн Болт;

Правила выбора

Не всегда просто определить, какие биты для шуруповерта лучше в конкретном случае. Чтобы не ошибиться с выбором, желательно взять с собой образец

Важно придерживаться нескольких правил во время покупки:

Насадка должна прочно сидеть в патроне. От этого зависит качество работы и срок службы как ее самой, так и всего шуруповерта. Нужно смотреть материал. Лучше, если это будет сплав хрома или молибдена. Стальные желательно не брать. Они быстрее выходят из строя, качество, скорость работы — ниже. Следует узнать, есть ли дополнительное покрытие. Часто встречается маркировка бит для шуруповерта «Cr-v». Это сплав ванадия и хрома. Надежны и популярны насадки с покрытием из никеля и вольфрама. Они не боятся коррозии и прослужат долго. Однако самое крепкое покрытие — титановое. Маркировка в этом случае — «Tin»

Нитрат титана применяют серьезные фирмы типа Bosch

Обращают внимание на производителя. Обычно отличаются качеством японские и немецкие марки, например, Makita или Bosch

При выборе дешевых бит выше вероятность, что они хуже в работе и быстрее выйдут из строя

Если планируется разовое использование, требования иногда можно снизить. Для покупки качественных изделий желательно пойти в проверенный магазин. Лучше, если он будет специализированным. Лучше брать сразу набор бит для шуруповерта. В хороших комплектах есть изделия практически на все случаи. Можно взять магнитные насадки. С ними проще работать.

Чем можно заменить отвертку

Начнем с предупреждения — для откручивания винтов необходимо применять только подходящий инструмент! Лучше подождать, сходить купить, спросить у знакомых, соседей, но открутить подходящей отверткой. В большинстве случаев такие действия сэкономят время, нежели получить сорванные винты.

Ниже описываемые методы, применимы только к легко закрученным винтам.

Замена крестовой отвертки

Методы применимы в домашних условиях, с часто встречающимся малым винтам (ноутбуки, телефоны, удлинители и т.п. бытовые приборы):

• Ножницы. Подойдут маникюрные, маленькие ножницы с острыми концами. Необходимо раскрыть ножницы, вставить под углом одну часть ножен в прорезь винта, пробовать отворачивать винт:
• Металлическая пилка для ногтей;
• Нож;
• Ложка;
• Пластиковая карта. Выбрать лучше самую плотную из имеющихся:
• Подходящий по размеру металлический уголок. Принцип схож с вышеперечисленным методам — угол вставляем в крестовую прорезь винта, давим вниз (на винт) и откручиваем:
• Взять плоскую отвертку. Подобрать такой размер, чтобы шлицы плоской отвертки зацеплялись за две грани крестового винта:
• Метод с применением монеты — подходит только для больших (я бы даже сказал — огромных) винтов. Принцип — вставить грань монеты в прорезь шляпки винта и крутить.

Винты откручиваются против часовой стрелки. (Есть небольшой процент винтов с левой резьбой, где для откручивания необходимо крутить по часовой стрелки. Обычно винты с левой резьбой применяются в спец местах и затянуты сильно.)

Плоская отвертка

Принцип и методы откручивания не имея нужной отвертки, схожи с выше перечисленными для крестовых винтов. Отличия в том, что:

• карточку,
• нож,
• пилку,
• ножницы,

необходимо вставлять плоской гранью, а не углом:

Отвертка звездочка (torx, торкс)

Повторюсь — лучше использовать специальную отвертку под определенный вид винтов. Сорвать, слизать шляпку у винтов torx очень легко, далее будет длинный процесс выкручивания сорванного винта… Купить, с доставкой, набор маленьких отверток для домашнего мастера можно тут — ознакомиться с ценами.

Для откручивания — давите на винт, крутить против часовой стрелки.

Необходимо быть очень осторожным и чувствовать возможный момент срезания граней винта звездочка.

С внутренними гранями существуют не только звездочки винты, а еще шестигранные винты, как их открутить — писали тут.

Трехлучевая отвертка, Tri-Wing

Для откручивания винтов с шляпкой в три луча можно сточить болт, гвоздь под треугольник или если есть набор звездочек, попробовать открутить ими. В видео более подробно показан метод замены трехлучевой отвертки:

Открутил, спс2Все сорвал(((

Шуруп с сорванными гранями

Винты с плоской/полусферической головкой (вернее, шлицы) нередко срываются, и тому может быть несколько причин:

• использование старого, некачественного или неподходящего инструмента;
• неправильное вкручивание (молотком, например);
• недостаточное усилие при откручивании/закручивании и, как результат, выскакивание отвертки из шлица;
• «закисание» шурупа (коррозия);
• некорректное использование метиза (без засверливания, когдо она необходимо, или для неподходящего материала).

Способ No1. Выкручивание

Внимательно осмотрите отвертку, которой выкручиваете винт, и при необходимости смените на более подходящую

Важно, чтобы жало плотно входило в канавку и не было поврежденным. Если замена отвертки не помогла, можете воспользоваться другими способами

Если нужно, к примеру, выкрутит винт из деревянного изделия, то ударьте по головке, а затем постукивайте по инструменту при каждом приложении усилий. Еще можете использовать плоскогубцы, если это возможно, о чем мы уже упоминали выше. Или можете использовать для уплотнения резинки.

Как выкрутить шуруп с сорванными гранями

Если ничего не помогает, можно принимать радикальные меры.

Способ No2. Пропиливание

Шуруп любого типа можно попытаться выкрутить плоской отверткой. Используя болгарку либо ножовку по металлу, выполните в головке винта прямой шлиц. Но помните, что шлиц должен быть глубиной не менее ½ высоты головки, в противном случае вы рискуете разрушить ее. Данный способ можно использовать в комплексе с другими.

Способ No3. Экстракторы

Еще один неплохой способ выкрутить шуруп. Подберите сверло таким образом, чтобы его диаметр был меньше такового у резьбовой части метиза, проделайте в головке углубление, нарежьте там левую резьбу и вывинтите шуруп с помощью конических экстракторов. Это подойдет для всех типов головок, однако в случае с саморезами придется выбрать другой способ – они выпускаются закаленными.

Этапы выкручивания сорванного шурупа с помощью экстрактора

Какие выводы можно сделать? Если нужно выкрутить винт с сорванными гранями, то проще всего это сделать путем приваривания (или приклеивания, если усилие не будет слишком большим) гайки либо какого-то упора к оставшейся части метиза, нагревания и выполнения пропила.

Видео – Как выкрутить слизанный винт

Всем известно, для чего нужна отвертка. Этот инструмент просто незаменим при самых разных видах работ. Но особое место заслуженно принадлежит треугольным отверткам.

Принцип действия ударной отвертки

Простейший вариант такой отвертки выполнен в виде специального инструмента с монолитным сердечником, который начинается с жала и заканчивается массивной пяткой в зоне рукоятки. Подобное изделие пользовалось спросом ещё во времена Советского Союза.

Современные модели снабжены шестигранником возле жала или на рукоятке, поэтому они способны передавать вращательное усилие от ключа. Для успешного выполнения поставленной задачи желательно применять отвертку вдвоём, т. к. один рабочий сможет удерживать жало в шлице винта и создавать вращающий момент с помощью гаечного ключа, а другой будет наносить удары молотком по тыльной стороне рукояти.

Правда, для подобного решения характерны некоторые минусы. Среди них:

• Необходимость совместной работы двух напарников.
• Отсутствие преобразования получаемой энергии в крутящий момент. Удары молотком всего лишь откручивают саморез или винт, т. к. они способны разрушать ржавчину и создавать определенную вибрацию. Вариант ударно-поворотной отвертки более усовершенствованный, поэтому он может трансформировать силу удара во вращательное движение жала, что очень удобно.

В большинстве случаев под термином «ударная отвертка» подразумевается именно модернизированное решение, т. к. классический простейший вариант давно вышел из общего обихода и перестал пользоваться прежней популярностью.

В усовершенствованной версии ударно-поворотный узел находится в рукояти, а жало фиксируется на шестерне и имеет характерные косые зубья. В качестве рукояти используется обойма с ответными зубьями. Под воздействием ударов молотка по пятке рукояти обойма начинает двигаться вдоль оси, придавая вращательное движение жалу посредством зубчатой передачи.

Таким образом происходит поворот на несколько градусов, которых вполне хватает для ослабления защитного соединения и успешного откручивания крепежного элемента с помощью обычного инструмента. В итоге обойма возвращается в прежнее положение посредством пружины.

Управлять такой отверткой совсем несложно. Поворотный механизм способен обеспечивать совместное поступательное и вращательное силовое воздействие на шлиц винта, которое очень эффективно для успешного откручивания неподдающихся резьбовых соединений.

Плюсы и минусы

Болтовое соединение имеет достоинства и недостатки, которые стоит учитывать при покупке изделий.

Преимущества

• Можно открутить, заменить, переделать.
• Высокие показатели прочности.
• Финансовая доступность.
• Большое разнообразие видов.

Недостатки

• Необходимость корректного подбора. Для определенных видов работ требуются изделия с соответствующими параметрами. При этом их разновидностей настолько много, что разобраться в них может не каждый.
• Склонность к отвинчиванию из-за неправильного монтажа, неверно рассчитанной нагрузки и пр.
• Необходимость применения нескольких метизов. Из-за этого конструкция может быть громоздкой и тяжелой.

Технология выкручивания обломанных болтов

Удалить из основания сломанный крепеж с помощью экстрактора сможет даже новичок. Главное – последовательно выполнять все структурные этапы процесса извлечения. Перво-наперво, следует накернить отметину в центре сломанного крепежа, для чего используется керн и молоток. Затем нужно просверлить отверстие, куда будет вставлен экстрактор. При этом, учитывается диаметр будущего отверстия, ибо он должен соответствовать диаметру извлекателя. Для этого используется специальная втулка для направления, коя поставляется в комплекте экстракторов. Потом необходимо установить экстрактор в выполненное отверстие, а его фиксацию произвести посредством подбивания киянкой или молотком. Далее, экстрактор вкручивается в отверстие сломанного крепежа с помощью воротка, метчика или гаечного ключа (до упора). Ввернув извлекатель до предела, можно начинать выворачивание болта.

По завершению выворачивания экстрактор аккуратно снимается, не допуская повреждения граней клинового оборудования. Если же использовался винтовой тип, то болт попросту откручивается. В целях облегчения процесса снятия, допускается использование гаечного ключа либо пассатижей.

Некоторые особенности применения технологии извлечения болтов

В зависимости от сложившейся ситуации, технология извлечения сломанного болта может различаться по месту застревания последнего:

1. Ниже плоскости основания – в данном случае сначала необходимо в образовавшуюся глубину вставить втулку и чтобы ее диаметр соответствовал отверстию. Затем нужно просверлить отверстие надлежащей глубины. Если застрявшей крепеж имеет большой диаметр, то сперва используются сверла малых размеров для постепенного рассверливания отверстия. Окончательным этапом станет вбивание стержня и установка втулки для извлечения крепежного элемента.
2. Выше плоскости основания – в этой ситуации выполняются все те же действия, что и в предыдущей. Сначала направляется и устанавливается втулка, только потом просверливается отверстие для установки стержня, который и извлечет застрявший болт.
3. На одном уровне с основанием – здесь придется обязательно использовать кернер, дабы правильно разметить центр будущего отверстия. Затем требуется просверлить отверстие по центру, установить экстрактор и выкрутить шпильку.

Полезные советы при работе с резьбовыми болтами

При выкручивании подобных сломанных крепежных элементов имеется возможность несколько упростить рабочий процесс:

• Если разогреть застрявшее изделие, то его извлечение займет намного меньше времени;
• Если резьба сорвана, то для выкрутки можно использовать шестигранный ключ;
• Перед началом работ лучше обработать сломанную деталь каким-либо смазывающим веществом – растворителем, ацетоном или маслом;
• Используя сверла с обратной резьбой очень легко вывернуть обломанный болт;
• Использование керна и молотка может стать эффективным шагом. Керн устанавливается под углом в 45 градусов к обломанному болту и отбивается против часовой стрелки. Такую операцию требуется провести в минимум четырех сторонах, и тогда крепеж должен сместиться.

Установка коробки в полые стены

Подрозетники, предназначенные для стен из композитных материалов, в частности из гипсокартона, имеют несколько иную конструкцию, чем установочные коробки для бетонных и кирпичных оснований.

Фиксация стакана в стене производится без гипсового раствора, что позволяет выполнить установку подрозетника в гипсокартон намного быстрее и проще.

В верхней части стакана находятся четыре винтика, расположенные попарно. Два из них немного выступают наружу и предназначаются для крепления выключателя или розетки.

Два других немного утоплены в корпус подрозетника. На нижней части каждого винтика находится металлическая или пластиковая лапка, которая при прокручивании винта, приходит в движение и фиксирует коробку в гипсокартоне.

Перед тем как установить подрозетник, сделайте разметку, как было описано выше. Проделать отверстие в гипсокартоне намного легче, чем в бетонной стене. Можно просто вырезать круг ножом или просверлить по контуру сверлом, а затем прорезать его тем же ножом.

Однако при использовании этих способов, получаются не очень ровные края. Кроме того, гипсокартон — материал довольно хрупкий и может сломаться.

Лучше всего выполнять работу при помощи коронки по дереву. После того как отверстие подготовлено, выведите в него провод и вставьте подрозетник таким образом, чтобы винты были расположены горизонтально. Зафиксируйте стакан в гипсокартоне, закрутив по часовой стрелке два утопленных винтика.

Треугольная отвертка сделать в домашних условиях.

Какие существуют типы отверток? Виды отверток, систематизация по назначению, алфавитная маркировка и правила выбора хорошего инструмента.

Размеры и форма отвертки зависят от типа конструкции и механизма, используемого для работы инструмента:

Длина хвостовика является параметром выбора отвертки для дальнейшей работы, увеличение показателя способствует доступности для работы на большей глубине, в труднодоступных местах длина не позволяет адекватно развивать стержень для достижения крутящего момента,

Шлиц или головка — это рабочая часть, расположенная на краю стержня и используемая для совмещения с прорезями в головке самореза; современные винты имеют в головке букву «X»,

Ручка предназначена для удобства при поворотах и имеет разные по форме стороны.

Работа шуруповерта заключается в первоначальном введении в шлиц самореза, движение по часовой стрелке обеспечивает глубокое вкручивание материала, или против часовой стрелки — выкручивание из заготовки. Существуют инструменты с дополнительными функциями, которые активируются кнопкой.

Специальные отвертки

Помимо основных видов существует целый набор специальных отверток, предназначенных для проведения узкоспециализированных работ.

Часто такой инструмент изготавливают производители фирменной продукции, желающие тем самым обезопасить свои товары от подделок и несанкционированного вскрытия.

К специализированным видам инструмента относятся: шестигранные модели, отвертки со шлицем в виде звездочки, трилистника, спаннера и т.д.

Такие изделия имеют нестандартную форму шлицев, что позволяет вкручивать крепеж, имеющий особую резьбу.

Подробнее о видах специализированных отверток

1. Отвертка звездочка (маркировка TORX) – имеет жало в форме шестиконечной звезды.

Инструмент используется редко – винты для данного типа устанавливают в том случае, если производитель желает ограничить несанкционированный беспроблемный доступ к технически важным деталям.

Изделие в основном используют для ремонта мелкой бытовой техники, мобильных телефонов и т.д.

2. Шестигранный шлиц имеет изделие с маркировкой HEX.

Отличительной особенностью данной модели является высокий уровень силы крутящего момента, который в разы превосходит показатели всех вышеперечисленных вариантов.

Инструмент такого вида применяют для работы в мебельной отрасли, а также в тех местах, где особенно необходимо надежное соединение.

3. Другой вариант шестигранных отверток называют шестигранниками и отличие от предыдущего вида заключается в выпуклой части наконечника.

4. Трехлучевая отвертка имеет нестандартную форму шлица в виде трилистника, что собственно и является ее преимуществом.

Крепеж такой формы почти невозможно разобрать самостоятельно, данная особенность обеспечивает надежность и защиту аппаратуры от несанкционированного проникновения внутрь систем, например звуковой аппаратуры.

5. Отвертка u-образная или «Спаннер» – имеет жало в виде двух штырей.

Спаннер используют при ремонте бытовой техники и лифтов, благодаря необычной форме инструмента часто удается избежать последствий от действий вандалов.

6. Асимметричный крест – такой шлиц метизов практически невозможно встретить в быту.

Особенностью такой формы шлица является то, что инструмент применяют в аэрокосмической промышленности.

Еще одно преимущество вида – сильный момент затяжки, который не встречается более ни в одной модели.

7. Квадратная отвертка – это также редкий вид, имеющий узкую область применения, т.к. ее наконечник выполнен в виде квадрата.

Это некая разновидность шестигранной модели.

Необычная форма наконечников специализированных отверток позволяет вкручивать, и выкручивать винты со сложной резьбой быстро и без особых усилий.

Технические характеристики болтов по ГОСТ 3033-79

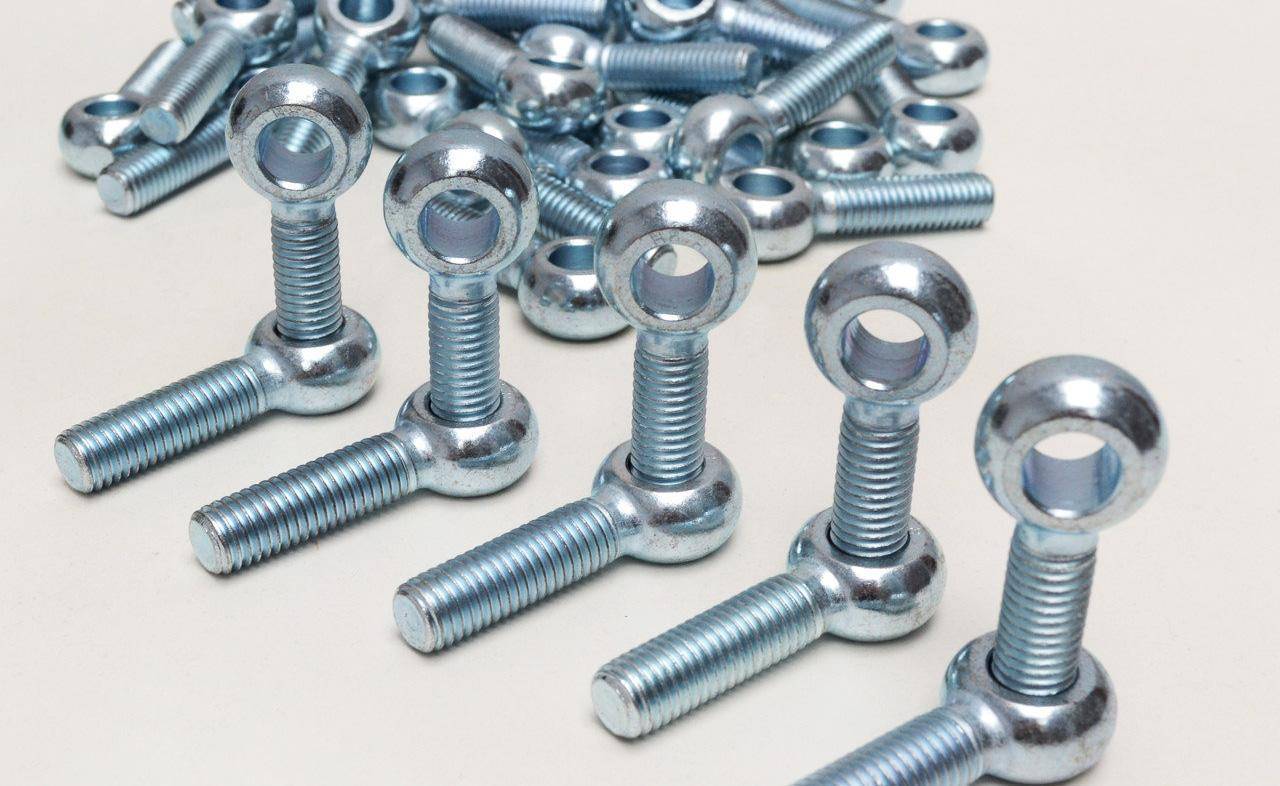

Откидной болт имеет цилиндрический стержень с неполной/полной резьбой. Она может быть метрической или дюймовой. Головка у крепежа сферическая, в виде ушка. Другие особенности крепежей по ГОСТ 3033-79:

• класс точности В и С (нормальный и грубый);
• номинальный диаметр резьбы 5-36 мм;
• длина стержня с ушком 25-300 мм;
• поле допуска резьбы — 6g.

Болты откидные производятся в трех вариантах исполнения. Отличаются они по форме головки. В первом исполнении она имеет круглую форму, во втором – круглую со специальным контровочным отверстием под шплинт, в третьем – с вилкой. Диаметр ушка внутри и снаружи соотносится с длиной болта и резьбы, а также шириной кольца. С увеличением размеров стержня прямо пропорционально расширяется и диаметр отверстия. Болт с ушком откидной по ГОСТ 3033-79 производится из таких материалов: сталь с разными классами прочности (4.8, 5.8, 8.8, 10.9, 12.9), нержавеющая сталь, сталь с гальванической оцинковкой, латунь. Нанесение термодиффузионного либо другого защитного покрытия увеличивает срок службы крепежей и защищает их от коррозии.

Это интересно: Топливо для биокаминов: освещаем подробно

Какие отвёртки бывают

Существует огромное количество разновидностей отвёрток, и каждая из них выполняет различные задачи.

Мы не будем много писать об обычных вариантах, поскольку с ними и так всё понятно: крестовая позволяет выполнить манипуляции с шурупами, у которых выемки в виде крестика на головке, а плоская выкручивает и закручивает шурупы с одной прямой выемкой.

Теперь же давайте более детально разберём отвёртки специального назначения:

1. Диэлектрические. Позволяют выполнять работы с элементами электросети и силовым оборудованием. Особенность – выдерживают большое напряжение.
2. Реверсивные. Благодаря специальному механизму в рукоятке позволяют выполнить работу с крепежом без отрыва жала.
3. Шестигранные. У них крутящий момент в 10 раз выше, чем у стандартного инструмента. Чаще всего их используют в работе с техникой, электроприборами.
4. Звёздообразные. Они оснащены звёздочкой на конце стержня. Используется такой инструмент в работе с электротехникой. Благодаря такому типу наконечника пазы в крепёжном элементе не срезаются.
5. Квадратные. Оснащены квадратным наконечником.
6. U-образные. Изготавливаются для крепежей с двумя отверстиями в шляпке. Их можно сделать самому, разрезав классический плоский наконечник.
7. Трёхгранные. Имеют треугольный наконечник.
8. One-way. Такой крепёж используется там, где необходимо закрепить дополнительную защиту. Отличие такого крепежа в том, что его можно только закрутить, но нельзя открутить.
9. Ударные. Позволяет открутить крепёж, который покрылся ржавчиной. Применяется в тех случаях, когда крепёжный элемент невозможно открутить классической отвёрткой.
10. С гибким валом. Позволяют работать с крепежом в тесных условиях. Её используют при работе с автомобилями или при сборке мебели.

Классификация винтов

Рассмотрим теперь винты, имеющиеся в ассортименте ЦКИ. Самая большая группа из них – винты общего назначения. Это с ними мы встречаемся ежедневно в быту и на производстве. Все они имеют стержень с полной резьбой (хотя бывают и исключения) и головки различной формы. На головках имеются шлицы или углубления под ключ разного типа.

Винт с цилиндрической головкой (на самом деле, слегка скошенной на конус) и прямым шлицем DIN 84.

Винт с цилиндрической скругленной головкой и прямым шлицем DIN 85.

Винт с полукруглой головкой и шестигранным углублением под ключ ISO 7380.

Винт с полукруглой головкой, буртиком и шестигранным углублением под ключ ISO7380 исп. 2.

Винт с цилиндрической головкой, со сферой и крестообразным шлицем Pz, Ph DIN 7985.

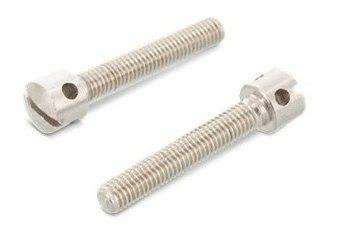

Винт с цилиндрической головкой, со сферой, радиальными отверстиями и прямым шлицем. Пломбировочный, DIN 404.

Винт с потайной головкой и прямым шлицем DIN 963.

Винт с потайной головкой и крестообразным шлицем DIN 965.

Винт с потайной головкой и шестигранным углублением под ключ DIN 7991.

Винт с полупотайной головкой и прямым шлицем DIN 964.

Винт с полупотайной головкой и крестообразным шлицем DIN 966.

Винт с увеличенной плоской цилиндрической головкой и прямым шлицем DIN 921.

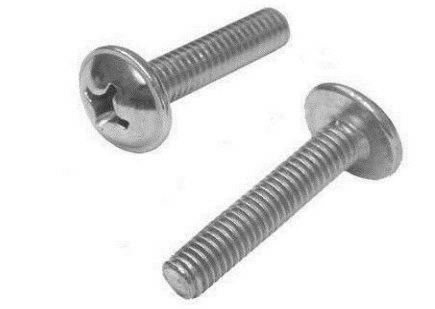

Винт с полукруглой низкой головкой, с буртом и крестообразным комбинированым шлицем.

Винт с цилиндрической головкой и шестигранным углублением под ключ DIN 912.

Винт с низкой цилиндрической головкой и шестигранным углублением под ключ DIN 7984.

Винт с низкой цилиндрической головкой, шестигранным углублением под ключ и направляющей для ключа DIN 6912.

Другая большая группа винтов – винты установочные. Название пошло от их назначения. В своем большинстве они предназначены для точной установки и фиксации деталей в механизмах. Для этого на своих концах они имеют различные выступы или углубления.

По ГОСТ 12414-94 (ISO 4753:1999): «Концы болтов, винтов и шпилек. Размеры» предусматриваются следующие концы установочных винтов:

Привод крутящего момента осуществляется следующими элементами:

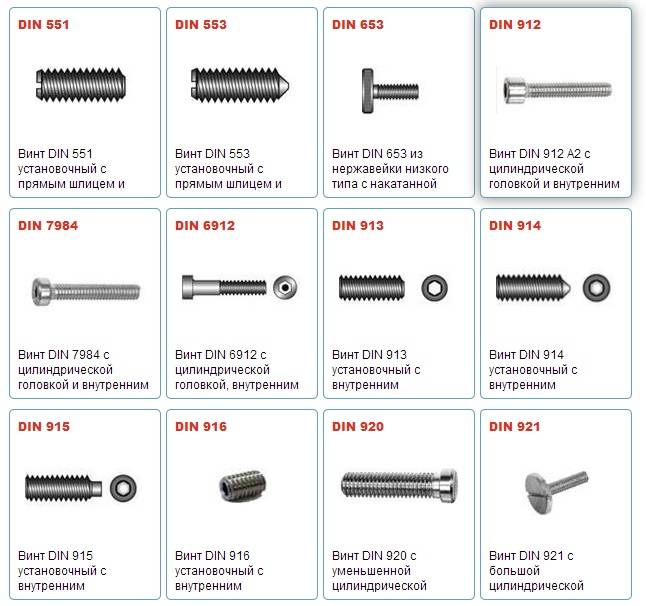

В сводной таблице представлены реально существующие, наиболее распространённые сочетания головок и концов установочных винтов с указанием стандарта DIN.

Конический	Плоский	Цилиндрический	Засверленный
Прямой шлиц	DIN 553	DIN 551	DIN 417	DIN 438
Шестигранная с углублением под ключ	DIN 914	DIN 913	DIN 915	DIN 916

Мебельные винты представлены двумя изделиями:

винтом для мебельных ручек с полукруглой головкой, буртиком и комбинированным шлицем;

винтом мебельным с плоской головкой и шестигранным углублением под ключ:

Группа винтов имеет головки в форме крючков и петель разного вида:

винт с крючком

винт с петлей

винт с L-образным крючком

винт с крючком спиральным (витым)

Винт-барашек DIN 316 представлен двумя модификациями, отличающимися формой крылышек. Более остроконечные относятся к т.н. «американской» форме.

Классический винт-барашек «Американская» форма винта-барашка

Резьбонарезающий винт DIN 7516 имеет конец в виде метчика, которым он нарезает метрическую резьбу в предварительно высверленном отверстии.

Что касается головок, то их используется довольно много:

• АЕ – цилиндрическая головка со сферой и крестообразным шлицем;
• DЕ – потайная головка с крестообразным шлицем;
• ЕЕ – полупотайная головка с крестообразным шлицем;
• А – шестигранная головка;
• ВЕ – цилиндрическая головка с прямым шлицем;
• FЕ – потайная головка с прямым шлицем;
• GЕ – полупотайная головка с прямым шлицем.

Еще один винт, самостоятельно образующий резьбу – DIN 7500 выдавливает ее в первоначально нанесенном гладком отверстии. Это удобно при установке изделий в условиях односторонне доступом и существенно увеличивает плотность соединения, особенно с металлическим листом. Его конец имеет форму трехгранного стержня с заходной частью и плавным сбегом резьбы.

Для плоского шлица

В головке этих винтов имеется единственный шлиц для отвертки. Его можно открутить подручными средствами.

Используйте кредитную карту

Вставьте его в гнездо и осторожно поверните.
Если у вас есть «оловянное ухо», это также может заменить отвертку. Она используется так же, как и кредитная карта.
Винт можно открутить ногтем или монетой.
Можно использовать лезвие ножа, но в отличие от крестообразной отвертки, нож можно применять горизонтально

Если винт затянут слишком туго, существует высокий риск деформации ножа.
Вы можете использовать острогубцы, чтобы выкрутить ослабленный винт с высокой головкой.

Особенности выбора материала

Для изготовления откидных болтов применяют три группы материалов: стали, медные и алюминиевые сплавы. При выборе конкретного металла учитывают:

• назначение крепежа;
• условия работы;
• воздействие окружающей среды.

В общем случае, если отсутствуют дополнительные требования к продукции, применяют качественные марки сталей: 10, 10кп, 20, 20кп. Они слабо реагируют на закалку, зато успешно штампуются в холодном состоянии. Отдельно стоят марки 30 и 35 — для них рекомендуют уже горячую высадку.

Крепеж повышенной прочности, предназначенный для силовой затяжки соединений, изготавливают из среднеуглеродистых и легированных сталей: 45, 45Г, 40Г2, 40Х, 38ХА, 35Х, 35ХГСА, 20Г2Р. Сюда же входит низколегированная марка 16ХСН для холодной высадки.

Стали с увеличенным содержанием хрома и никеля обладают уникальными свойствами сопротивления коррозии. Иначе их называют нержавеющими. Широкая номенклатура марок позволяет выбрать сплав, устойчивый к воздействию определенных кислот, щелочей, растворителей. Помимо коррозионной стойкости, эти стали могут выдерживать значительный нагрев без существенной потери в прочности и образования окалины — вплоть до 700°С. К ним относят: 10Х11Н23Т3МР, 10Х17Н13М2Т, 12Х13, 12Х18Н9Т, 12Х18Н10Т, 13Х11Н2В2МФ, 14Х17Н2, 06ХН28МДТ, 07Х16Н6, 08Х21Н6М2Т.

В сфере энергетического оборудования часто возникает нужда в крепеже, который бы выдерживал значительные нагрузки при температурном режиме 250..350°С. Для этих целей предназначены специальные теплостойкие стали 25Х1МФ, 25Х2М1Ф, 20Х1М1Ф1ТР и уже упомянутые нержавеющие сплавы.

Свойства теплопроводности чистого технического алюминия в 5 раз выше, чем у стали. Для алюминиевых легированных сплавов это 2..2,5 раза. Материал почти не реагирует на контакт с водой и воздухом, а анодирование поверхностей дополнительно усиливает защитные свойства.

Безоловянную бронзу БрАМц 9-2 и латуни Л63 и ЛС59-1 назначают на производство болтов, чтобы полностью исключить коррозию при попадании воды. Такое решение актуально для систем водяного и воздушного охлаждения, работы с частичным или полным погружением в жидкость, под воздействием пара и тумана.

Предел прочности латуни Л63 твердой категории лежит в пределах 680..750 МПа, у ЛС59-1 — 600..700 МПа. По уровню свойств это аналогично улучшенной стали 45 — закалка с отпуском на 500°С дает 680..770 МПа. Соответственно, болты из латуни вполне справятся со средними нагрузками, но при повышении температуры будут быстро терять в прочности.

Бронза БрАМц 9-2 демонстрирует временное сопротивление разрыву не более 500 МПа. Это сравнимо с группами прочности стальных метизов 4.6 и 4.8.

Полезные рекомендации от мастеров как выкрутить отломанный болт

Если попытка вывинчивания резьбового соединения не увенчалась успехом, то есть несколько полезных советов и рекомендаций от специалистов, которые обязательно будут полезны всем, кто столкнулся с такой неприятной ситуацией. Эти советы гласят о следующем:

• Для повышения эффективности проводимых действий, необходимо нагреть резьбовое соединение
• Использование молотка и керна, установленного под углом 45 градусов, поможет выкрутить оставшуюся часть отломанного болта
• Использовать необходимо смазывающие вещества, в том числе, и смазку WD-40 для удаления коррозии

Еще специалисты рекомендуют приобрести набор экстракторов. Они продаются в количестве от 4 штук и более насадок разных размеров. Имея в наличии соответствующие насадки, вы всегда сможете быстро извлечь деформированную часть болта. Ниже на видео показано, почему стоит покупать только качественные экстракторы, и обходить стороной низкокачественные и дешевые устройства.

https://youtube.com/watch?v=x51BqCC7eEI%3F

Публикации по теме

Ручные дрели и актуальность применения устаревших инструментов

Струбцина — разновидности, назначение и скрытые возможности применения

Как заточить зубья на ножовке по дереву самостоятельно инструкция

Как пользоваться пистолетом для пены — устройство, виды, выбор и ремонт

БОЛТЫ ОТКИДНЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Конструкция и размеры ГОСТ

Eye bolts. Design and dimensions

МКС 21.060.10 ОКП 12 8000

Дата введения 01.01.81

1. Настоящий стандарт распространяется на откидные болты с резьбой диаметром от 5 до 36 мм.

Стандарт не распространяется на откидные болты станочных приспособлений.

2. Откидные болты должны изготовляться исполнений:

1 — болты с круглой головкой;

2 — болты с круглой головкой и с отверстием под шплинт;

3 — болты с вилкой.

Болты могут изготовляться классов точности В и С.

3. Конструкция и размеры откидных болтов исполнений 1 и 2 должны соответствовать указанным на чертеже и в табл. 1, а исполнения 3 — на чертеже и в табл. 2.

* Размер для справок

1000 шт., кг =, исполнение 1

21.00 22,00

Продолжение табл. 1

1000 шт., кг =, исполнение 1

Продолжение табл. 1

1000 шт., кг =, исполнение 1

Номинальный диаметр резьбы d

Масса 1000 шт., кг =

П римечания к табл. 1 и 2.

1. (Исключено, Изм. № 1).

2. Масса указана для стальных болтов. Для определения массы болтов из латуни величины масс, указанные в табл. 1 и 2, следует умножить на коэффициент 1,08; из бронзы — на 0,97.

3. Болты с резьбой d = 14 мм применять не рекомендуется.

Пример условного обозначения откидного болта класса точности В, исполнения 1, диаметром резьбы d = 6 мм, с полем допуска 6 g длина L = 32 мм, класса прочности 3.6, из спокойной стали, с цинковым покрытием толщиной 6 мкм хроматированным:

Болт В.М6-6 g-32.36.C016 ГОСТ 3033- 79

То же, класса точности С, исполнения 2, диаметром резьбы d = 10 мм, с полем допуска 8 g, длиной L = 60 мм, из материала группы 32, без покрытия:

Болт С.2М10—8 g-60.32. ГОСТ 3033-79

4. Предельные отклонения диаметра отверстия в головке d_t: для болтов класса точности В-Н12;

для болтов класса точности С-Н14.

5. (Исключен, Изм. № 1).

6. Предельные отклонения ширины головки b—dll.

7. Предельные отклонения размера l₂—Н14.

8. Предельные отклонения ширины прорези Ь₂—Н12.

11. (Исключен, Изм. № 1).

12. При изготовлении резьбы методом накатки диаметр стержня выполнять по ГОСТ 19256.

13. Для болтов класса точности С допускается:

шероховатость поверхностей, образующих размер b—Ra *

9 HAMA H-39694

Этот набор – из тех, которые покупаются впопыхах в расчете на одноразовое применение, а он возьми да и удиви долговечностью. Среди аналогичных товаров HAMA H-39694 выделяется невероятно миниатюрными размерами – весь комплект хранится в специальном чехле, формой и габаритами напоминающем мужское портмоне. Инструменты также имеют мини-формат, удобный для ремонта самых мелких элементов не только дома, но и где-нибудь в пути.

Комплектацию можно назвать универсальной. В наборе предусмотрены 12 стержней наиболее востребованных типов и отвертка с прочной цангой под них. Чаще всего его используют для ремонта ноутбуков, детских игрушек, дверных ручек, причем у многих эта же HAMA служит 2‒3 года.

Составные части болта

Болты являются крепёжнымидеталями, которые состоят из двух частей: ножки с резьбой и шляпки, соединяющейся с ножкой через отверстие. Как правило, такие крепежные детали изготавливаются из высококачественной углеродистой стали. В зависимости от технологий изготовления болты бывают оцинкованные и не оцинкованные.

Преимущества оцинкованных крепежных деталей состоит в том, чтоони более невосприимчивы ккоррозии и не теряютметаллический блеск на протяжении всего срока эксплуатации. Преимущественно такие болты применяются в видимых местах соединения деталей, например: во время сборки мебели, различной техники, внешней обшивки, а также в интерьерной мебели.

Кроме того болты также могут изготавливаться из жаропрочной, нержавеющей стали, а вот из меди или латуниболты практически не изготавливаются. Изготавливаются болты в соответствии с рекомендациямиГОСТа и DINа.
