Особенности штыревых, клиновых, а также рамных строительных лесов

Размеры основных, наиболее часто используемых, типов строительных лесов

Ниже представлена таблица, в соответствии с которой можно определить потребность в определенном виде строительных лесов:

Максимальная высота, метр	60	80	60	60	100
Максимальная нагрузка на 1 м2	200	500	250	250	200
Производимые работы	отделка	отделка, кладка	отделка, кладка на высоте до двадцати метров	отделка, кладка	отделка, кладка
Характеристики трубы, мм	42 х 1,5 (до 40 м)	48 х 3	48 х 3,5	48 х 3,5	—
Работа с архитектурой сложных форм (да/нет)	нет	нет	да	нет	нет
Вес комплекта для готового изделия	776,4	1467,3	2379,8	1619,4	—
Максимальная длина, метр	3,3	3	5	4,2	—
Размер секции, метр	3х1х2	3х1х2	2,5х1,4х2	2х1,6х2	—
Средняя цена комплекта (рублей за м2)	188,3	776,4	682,2	678,5	—

Монтаж и демонтаж – порядок соединений

Сразу следует оговорить, что собирать строительные леса или контролировать этот процесс должен только специалист, который знает их конструктивные особенности. Сначала идет этап приемки всех элементов и при необходимости отбраковка. Затем нужно составить схему установки с учетом всех особенностей объекта. С рабочими проводится инструктаж, в котором обсуждается особенность конструкции, правила эксплуатации и техника безопасности. После формальной части нужно подготовить рабочую площадку. Она должна быть хорошо утрамбованной и ровной. Также необходимо соблюдать горизонталь в любых направлениях. Еще следует обеспечить отвод воды на случай осадков.

Рассмотрим подробнее процесс монтажа на примере строительных рамных лесов ЛРСП 40. На подготовленную площадку устанавливаются деревянные подставки, башмаки и, если есть необходимость, винтовые опоры. Затем монтируются рамы с определенным шагом. Их количество зависит от желаемой длины конструкции. Крайними идут специальные рамы с ограждениями. Также не забываем обеспечить подъем и спуск, для этого служат рамы с лестницами. Фиксируем конструкцию с помощью диагональных и горизонтальных связей. Они крепятся достаточно легко, ведь в каркасе предусмотрены специальные замки для них.

Монтаж лесов с определенным шагом

Теперь аналогичным образом собирается второй ярус. Только в этом случае располагаются диагональные связи над горизонтальными первого ряда в шахматном порядке. Все рамы следует устанавливать по отвесу, строго вертикально. Перекосы недопустимы и могут быть опасными для жизни. Сверху каждого яруса устанавливаются ригели, поверх которых укладываются настилы. В местах расположения лестниц предусмотрены люки.

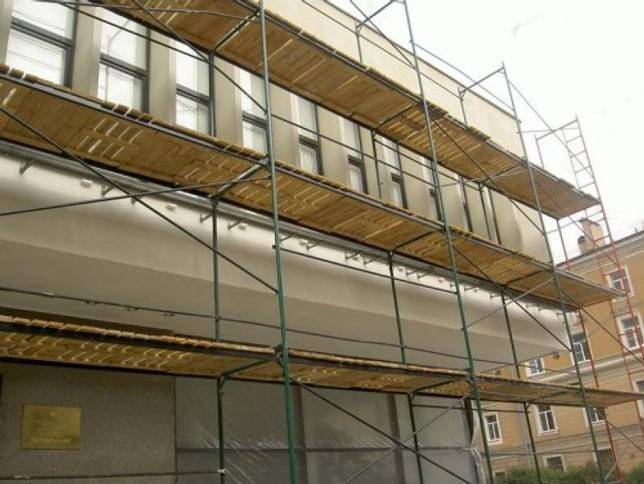

Укладывание настилов на леса

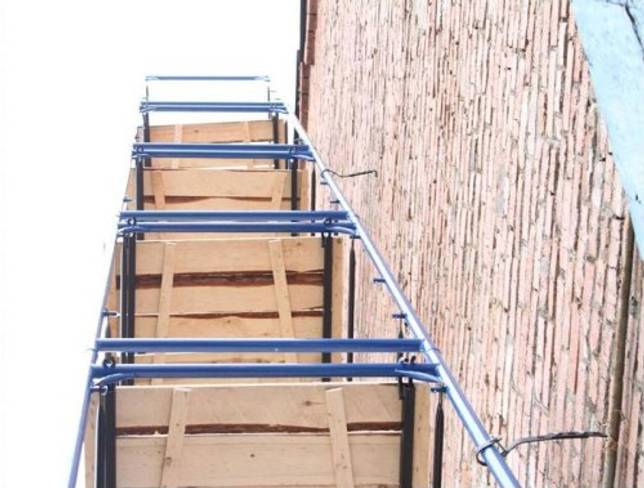

Затем необходимо зафиксировать конструкцию к стене. Анкерные крепления располагают в шахматном порядке с шагом 4 м. Повторяем все предыдущие операции до тех пор, пока леса не будут необходимой высоты. На самом верхнем уровне ставим ограждения, также о безопасности следует позаботиться и в местах подъема. В это время производится и укладка настилов. Разбирается система в обратном порядке. Несмотря на определенные различия в габаритах, конструкция ЛСПР 200 собирается так же, как и ЛРСП 40.

Основные элементы конструкции

Любой вид строительных лесов можно по праву назвать трубчатым сооружением, ведь все они выполняются из стальных труб. Габариты этих деталей (диаметр, толщина стенки, длина) могут отличаться в зависимости от назначения лесов и области их использования.

Исходя из используемого способа стыковки элементов, леса делятся на четыре типа: рамные изделия, клиновые металлоконструкции, хомутовые сооружения, штыревые леса. Во всех средствах подмащивания, кроме рамных конструкций, главный несущий элемент – стойка. В рамных сооружениях вся нагрузка ложится на стальную сварную раму. Дальше мы перечислим основные элементы всех видов строительных лесов:

1. Вертикальный стоечный элемент – это деталь из стальной трубы. В разных моделях лесов применяются трубы различного сечения. Чем больше грузоподъёмность лесов, тем прочнее должна быть стойка. Стоечный элемент может быть выполнен из оцинкованной стали, что повышает его прочность. Он также может иметь полимерное покрытие, продлевающее срок его службы и защищающее от коррозии. В рамных лесах главный несущий элемент – сварная рама. Стыковка стоечных элементов в разных видах лесов производится по-разному. Так, хомутовые строительные леса имеют такое устройство, что все элементы в них соединяются при помощи хомутов. В рамных конструкциях стыковка происходит по принципу «труба в трубу». В штыревых лесах используется штыревой крепёж. В клиновых сооружениях – клиновый замок.
2. Горизонтали и диагонали необходимы для соединения стоечных элементов в одно целое, повышения прочности и устойчивости сооружения. Эта деталь делается из такой же трубы, как и вся конструкция данного вида лесов. На концах элементов располагаются замковые соединения для их фиксации к стойкам. Горизонтальные связи монтируются между всеми стойками, а диагональные элементы устанавливаются в шахматном порядке и обязательно в крайних пролётах.
3. Для поперечной связки стоек используются поперечины либо ригели. Обычно именно на этот трубчатый элемент укладываются рабочие настилы. Поэтому он выполняет не только связывающую функцию, но и несущую. В конструкциях лесов, используемых для кладочных работ, применяются не обычные, а усиленные ригели, поскольку нагрузки на настил существенно увеличиваются.
4. Необходимым элементом каждых лесов является рабочий настил. Смета на устройство строительных лесов обязательно должна включать этот важный элемент конструкции. Обычно настилы выполняются из досок толщиной не менее 35 мм из древесины хвойных пород не ниже второго сорта. Подмости для рабочих не входят в стандартную комплектацию лесов, они заказываются отдельно. Однако, в некоторых лесах используются двойные настилы (один – рабочий, второй – страховочный). В этом случае второй настил производится из стального листа с насечкой на поверхности и идёт в стандартной комплектации. В местах установки настилов монтируются ограждения высотой не менее 1 м. Кроме этого по краям деревянный настил ограждается бортовой доской, защищающей от падения инструментов и материалов.
5. Для перемещения рабочих по ярусам лесов используются лестницы, навешивающиеся на ригели. Они выполняются из такой же стальной трубы и имеют крюки для закрепления на поперечине. Если сооружаются рамные конструкции, то в них идёт готовый рамный элемент с лестницей.

Все леса изготавливаются в заводских условиях согласно действующим нормативам и стандартам. После изготовления изделие проходит испытания, подтверждающие его безопасность и надёжность. Именно поэтому устройство строительных лесов своими руками – довольно рисковая вещь, ведь так вы не можете быть уверенны в прочности конструкции и безопасности пребывания на ней.

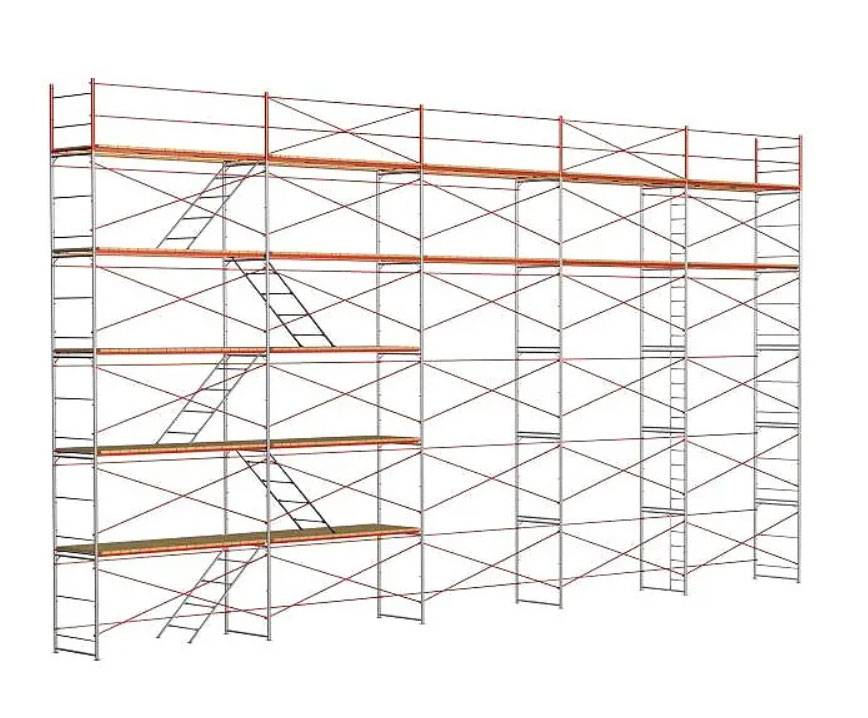

Монтаж рамных лесов

Монтировать рамные леса допускается на площадке ровной и жесткой. Располагаться рамы лесов должны в одной горизонтальной плоскости. Расстояние от них до стены должно быть достаточным, чтобы установить крепления-кронштейны.

Монтаж лесов начинают со сбора секций. Первая секция высотой будет равна – 2-м м, шириной – 3 м, глубиной – 1 м.

Чтобы собрать первую секцию, две рамы скрепляют диагональной и горизонтальной связями, в качестве крепежа используют флажковые замки на раме.

Для увеличения площади давления лесов на поверхность, устанавливают опоры. Собирают сразу несколько секций (три).

Закончив монтировать каркас первого яруса, устанавливают ригеля, сверху укладывают настил.

Первыми, при монтаже второго яруса, монтируются рамы, которые «одеваются» на рамы нижнего уровня. Затем при помощи горизонтальных и диагональных связей рамы скрепляют.

Рамы второго яруса и всех последующих к стене крепятся при помощи кронштейнов в шахматном порядке.

Если нужно будет собрать леса большей высоты, то укладываются ригеля с настилами, и процесс продолжается.

Строительные клиновые леса, где роль крепления выполняют клиновые замки, создают довольно жесткую пространственную конструкцию. Благодаря клиновым соединениям, леса монтируются довольно быстро и также быстро производится их демонтаж.

Отличающиеся высокой прочностью и надежностью, клиновые леса (ЛСК) стойко выдерживают большие нагрузки.

Штыревые леса со штыревыми соединениями создают конструкцию самой большой прочности. Именно поэтому область применения их довольно широка. Штыревые леса просты и надежны в своей сборке, и потому допускается их комбинация с хомутовыми лесами. Благодаря такому «содружеству» удается выстраивать сложные каркасные конструкции.

Хомутовым лесам дополнительную жесткость конструкции придают связи и соединения – хомуты, которые могут быть глухими и поворотными (повторными). Собирать леса сложно, но зато высота (80 м), на которую они могут вывести, в два раза превышает возможности всех других видов лесов.

Стойки и ригели, заведенные в хомуты, затягивают резьбовыми болтами.

Благодаря такому виду соединения, хомутовые леса нашли свое применение на сложных объектах.

Все виды строительных лесов пользуются спросом строительных организаций, так как есть возможность подобрать определенную конструкцию для выполнения конкретной работы.

Леса по способу соединения:

Металлические леса по способу соединения конструкционных элементов делятся на:

1. штыревые — соединяются втулками и крюками.
2. хомутовые — специальными строительными хомутами.
3. клиновые — при помощи наконечников ригелей, оснащенных пазами и прорезями, которые надеваются на стоечные фланцы, закрепляясь клиньями, фиксирующими взаиморасположение конструкционных элементов.
4. рамные – стыкуются по принципу «труба в трубу» при помощи патрубков, само же крепление связок осуществляется «флажковыми» замками.

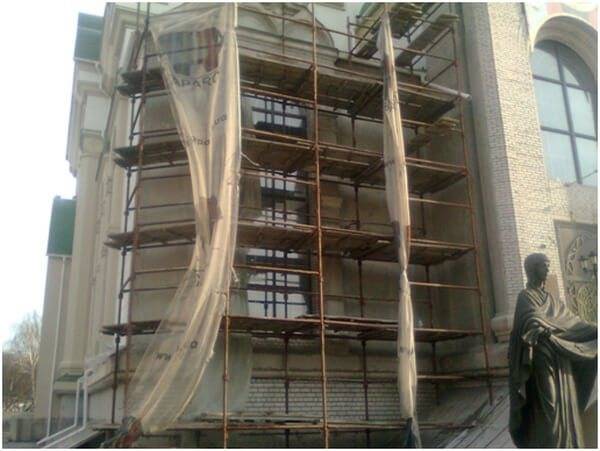

Хомутовые строительные леса

Самыми функциональными считаются хомутовые леса, использующиеся для ремонта или отделки различных высоких зданий, которые имеют сложную конструкцию (идеально круглую форму, выступающие балконные секции) или же когда опорное основание, на которое ставится конструкция, немного наклонено под углом. Закрепление элементов осуществляется при помощи глухих и поворотных хомутов, что несказанно облегчает требования по изменению формы каркаса, подгоняя ее под изменчивые очертания рабочего здания.

К тому же, предоставляется возможность изменения шага строительных лесов вдоль фасада, высоты яруса, обхождения сложных выступающих строительных элементов здания, постановка лесов на разных уровнях и пр. Если в строительстве задействованы хомутовые леса, то очевидно, что само сооружение может быть до высоты 100 метров.

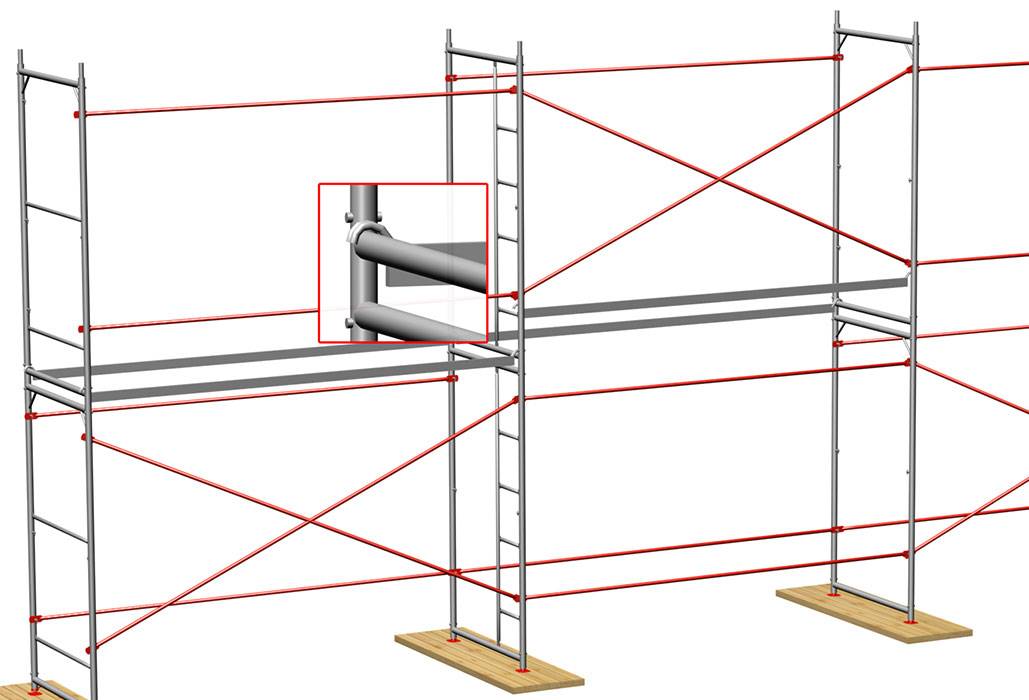

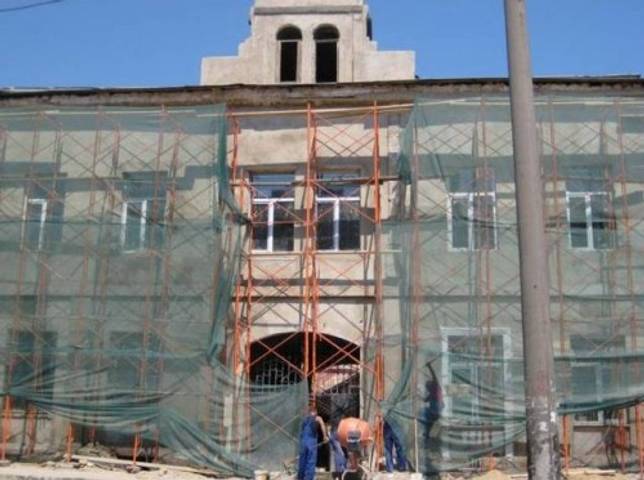

Рамные леса

Рамные леса являются еще одним видом вспомогательного оборудования, они могут соединяться посредством крепления диагональных и горизонтальных связок безрезьбовым методом. Все стяжки работают по принципу «флажковых» замков.

Особенно востребованы такие конструкции при работе с объектами повышенной конфигурационной сложности. Рамные леса выгодно отличаются от других видов тем, что у них практически нет сборных деталей в комплекте, они сами по себе являются быстро собирающимися и легко демонтируемыми, а это заметно экономит время. Но, максимально допустимая высота работ по строительству с использованием рамных конструкций не должна превышать 60 метров.

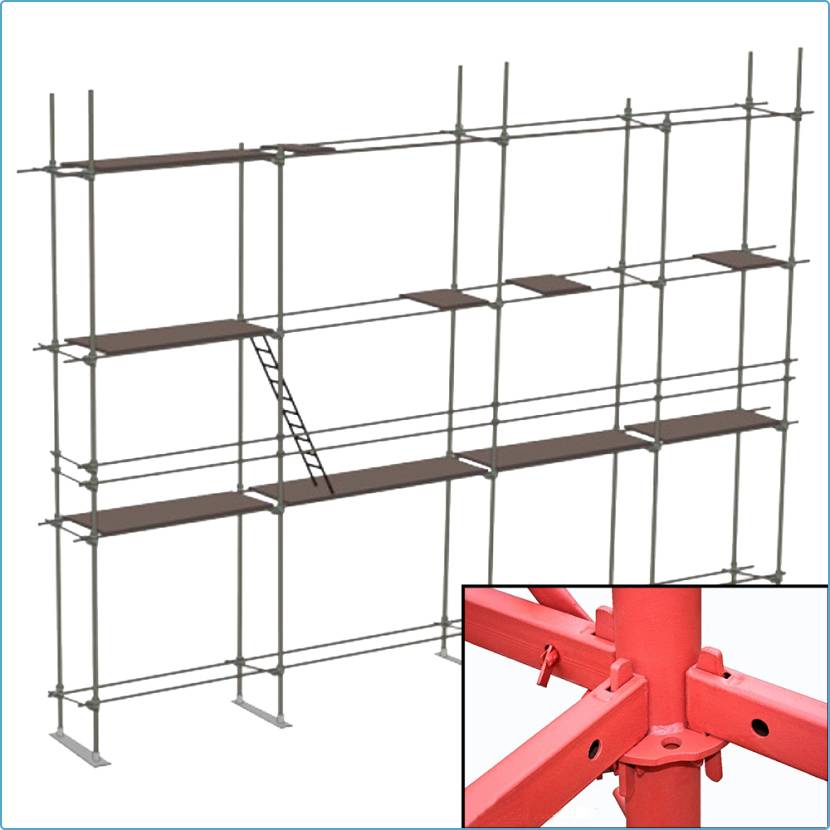

Клиновые строительные леса

Леса клинового типа – это жесткая каркасная конструкция, которая тоже быстро монтируется и демонтируется, а схемы каркаса, по которым производится монтаж, легко изменить. Клиновые крепления лесов достаточно универсальные, а при повышенных нагрузках они весьма надежны и устойчивы. Максимальная высота клиновых лесов находится в пределах 2-100 метров.

К лесам относят также различного вида подмостки или как их еще называют, помосты, которые необходимы при проведении монтажных, реставрационных, ремонтных, малярных и других видов работ на относительно небольшой высоте. Если брать в расчет конструкцию, то подмостки в этом очень схожи с вышками-турами, но более меньшего размера. Они могут быть не только переставными, но и на колесиках, что обеспечивает их мобильность и практичность.

Виды конструкций

Чаще всего при возведении зданий и сооружений используются инвентарные трубчатые леса. Такие вспомогательные конструкции отличаются надежностью, удобством в эксплуатации и простотой сборки. Изготавливаются они, как уже можно судить по их названию, из металлических труб. Наиболее популярных разновидностей таких лесов существует четыре:

• рамные;
• клиновые;
• хомутовые;
• штыревые леса.

Также в строительстве могут использоваться:

• леса Вишнева — устанавливаются в горизонтальном положении и имеют максимальную нагрузку 200-250 кг/м2;
• вышки туры — конструкции, состоящие из одной секции, с максимальной нагрузкой 200 кг/м2;
• подвесные — крепятся на фасаде зданий и имеют максимальную нагрузку 200 кг/м2;
• модульные — с нагрузкой до 200 кг/м2.

Работа на инвентарных лесах на высоте сопряжена, конечно же, с определенным риском. Поэтому разрабатывались когда-то проекты таких конструкций с учетом множества самых разных факторов. В зависимости от максимально допустимой нагрузки леса разных видов могут использоваться, собственно, для строительных работ или же только для отделочных.

Приставные подмости и строительные козлы

Приставные подмости применяются для несложных отделочных работ, где используются легкие материалы. Деревянные конструкции прислоняются к поверхности стены здания и удерживаются за счет упора. Несмотря на то что установка выглядит ненадежной, работать на ней удобно и безопасно. Существует два варианта исполнения приставных подмостей: традиционный и армянский. Первая установка является простой и надежной, однако она не регулируется по высоте. Ее можно использовать для подшивки свеса кровли, монтажа водостока и других работ, которые характеризуются небольшим разбросом высоты.

Армянские леса производятся из минимального количества материалов, легко и быстро собираются, передвигаются и разбираются. Главное – изготовить треугольники, поднять на заданную высоту, расположить с шагом 3 м и подпереть их наклонными балками, которые фиксируются в земле.

При наружной отделке одноэтажных зданий и для работ на фронтонах применяются строительные козлы, где настил укладывается на деревянные перекладины. Установки также используются в тех случаях, когда на стены нельзя ничем опираться. Конструкция является негромоздкой и легкой, ее можно передвигать в нужное место.

Такая конструкция как строительный козел используется для проведения работ на небольшой высоте

Строительный козел является четвероногим деревянным сооружением, напоминающим по форме букву «А», высота которого достигает роста мастера. Количество распорок может быть произвольное. Для соединения верхних концов опор применяются обычные навесы. Ножки фиксируются с помощью ограничителей. С одной из сторон стойка может быть выполнена вертикально, без наклона. Это позволит установить конструкцию ближе к стене, что удобно при покраске, конопатке или профилактической обработке.

Благодаря множеству вариантов строительных лесов имеется возможность подбора конструкции, необходимой для выполнения конкретных работ

Непосредственное применение лесов

Классифицируются леса для строительства и по показателям высоты подъёма, колеблющимся в диапазоне 30-60 м. Изменение этих показателей зависит от комплектности изделия, габаритов отдельных элементов и материала, из которого они изготовлены.

Наиболее распространёнными считаются леса из металла. Любой вид трубной продукции (круглой, прямоугольной или профильной) может служить для изготовления несущих (опорных) частей конструкции, что добавляет изделию прочности. Бывают леса и облегчённого вида – изготовленные из алюминия. Они легче поддаются сборке и демонтажу и при этом довольно жёсткие. Существенным их недостатком является сравнительная дороговизна.

Достаточно важное свойство любого типа лесов – это грузоподъёмность, зависящая от разновидности, габаритов и максимальной высоты конструкции. Если необходимо, чтобы леса выдержали значительный вес (до 600кг/м²), то лучше выбрать штыревой фасадный тип, который выделяют, как самый прочный

Такие леса свободно разместят на себе и работников, и инструмент с инвентарём и нужные стройматериалы. Клиновый и рамный вариант считается не таким грузоподъёмным и ограничится диапазоном 200-400 кг/м².

Монтаж профессиональных строительных лесов Источник gridins.com

Виды и типы строительных лесов

Ещё в древности, чтобы возвести достаточно высокое здание, люди использовали временные конструкции, позволяющие работать на высоте. Строительные леса получили своё название из-за того, что в прошлом для них применялся вчерне обработанный или круглый лес. А какие строительные леса есть сейчас?

В настоящее время строительные леса чаще всего представляют собой сочетание металлического каркаса и деревянных настилов. Причём конструкция может использоваться многократно, перемещаясь с одной стройки на другую.

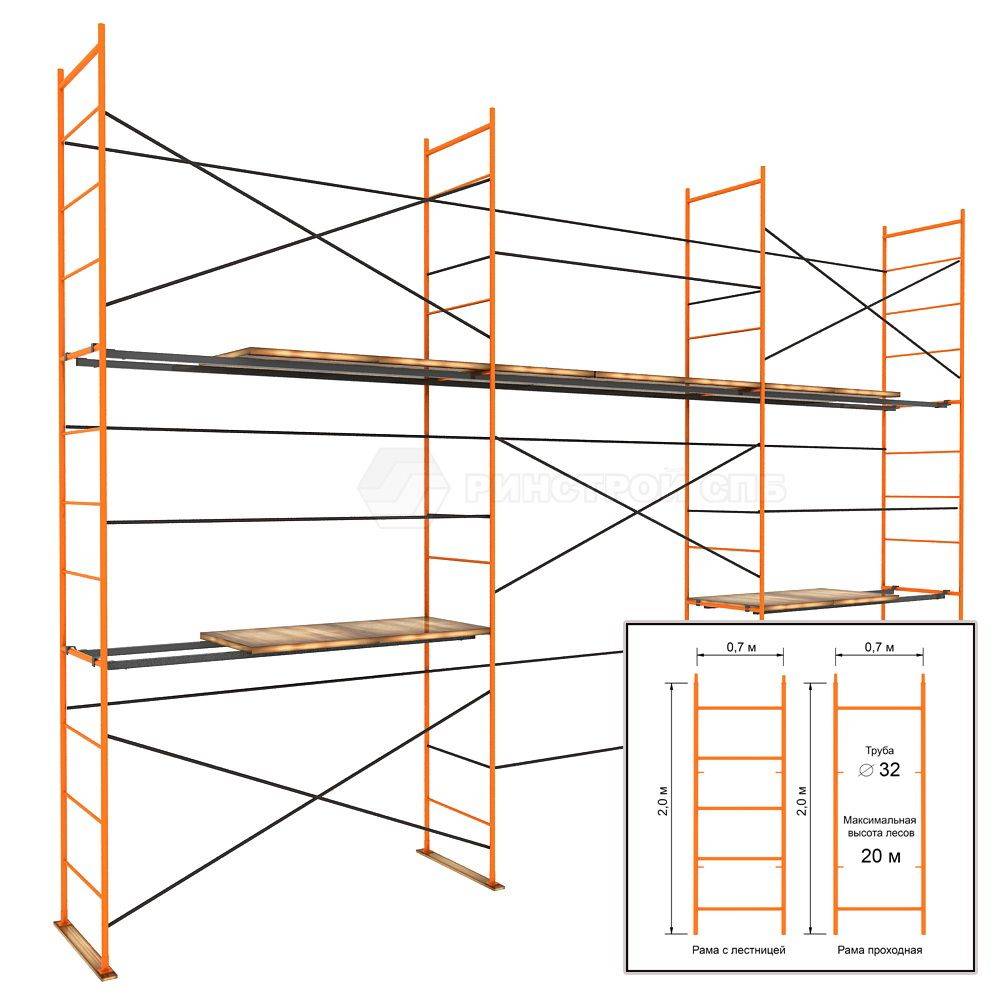

Первый вид строительных лесов — рамные. Основанием такой конструкции служит металлический каркас, созданный из вертикальных рам. Между собой они соединяются диагональными и горизонтальными связями. На рамах эти связи крепятся флажковыми замками, из-за чего этот вид лесов зачастую называют флажковым. Рамные строительные леса весят немного, легко монтируются — это плюс. Но на фасадах со сложной геометрией они использоваться не могут. Нормативная нагрузка — 200 килограммов на квадратный метр.

Клиновые строительные леса получили своё название благодаря способу соединения элементов. Нормативная нагрузка такой конструкции, которая может подниматься на высоту до 40 метров, достигает 300 килограммов на квадратный метр. Стальные клинья служат фиксаторами и вбиваются молотком. Надёжная конструкция позволяет использовать клиновые строительные леса в авиастроении и судостроении. Воздействие на здание или другой строящийся объект получается минимальным.

Штыревые строительные леса. Заявленная нормативная нагрузка составляет 200 килограммов на «квадрат». Крепятся, как хорошо видно на фотографии, введением специальных штырей в трубки, которые приварены к стойкам. Высота, на которую могут подняться штыревые леса — 40 метров. Для жёсткости есть раскосы, установленные диагонально. Конструкция простая, поэтому достаточно популярная.

Хомутовые строительные леса могут возводиться на высоту до 80 метров, они чаще всего применяются именно на сложных объектах. Монтировать их сложнее, нормативная нагрузка составляет 250 килограммов на «квадрат». Хомуты, которые соединяют элементы конструкции, могут быть поворотными и глухими, стягиваются болтами. У хомутовых строительных лесов нет строгого геометрического размера, можно выбрать разный шаг стоек, поменять высоту ярусов и размеры рабочей зоны.

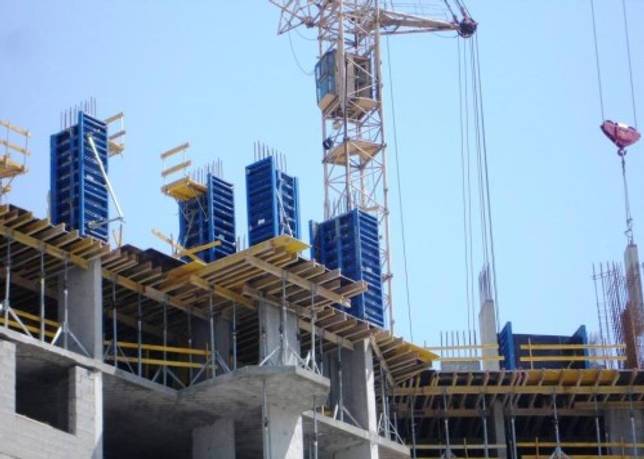

Существуют также подвесные строительные леса, которые, как понятно из названия, нагрузку на почву не создают, свисая с крыши или верхнего этажа здания. Чаще всего применяются на высотках, где обычные леса применять нельзя. Ещё одна разновидность — чашечные леса, приставные, типа чашка-замок. Такие конструкции можно использовать в качестве опалубки перекрытия.

Разновидности строительных лесов

Строительные леса в зависимости от способов соединения составляющих делятся на следующие виды:

• леса с совмещением элементов по так называемому рамному принципу;• леса с применением клинового соединения;• леса с хомутовым соединением;• леса с применением штыревых соединений.

Леса строительные инвентарные с соединением по особому клиновому принципу дают возможность добиться достаточно крепкой пространственной конструкции. Данные соединения способствуют повышенной универсальности лесов. Они чрезвычайно быстро собираются и довольно быстро демонтируются. Воздействие повешенных нагрузок строительные леса выдерживают благодаря отличной прочности и надёжности.

Собирающиеся на рамных соединениях инвентарные строительные леса, также отличаются высокой скоростью монтажа и демонтажа. Особая надежность металлического каркаса данных лесов обеспечивается благодаря горизонтальным и диагональным связям, которые скрепляют несущие элементы конструкции.

Стоит отметить, что быстрее всего монтируются именно рамные конструкции. Их устройство не требует особых знаний от строителей, поскольку благодаря дополнительным связям параметры каркаса надежно закреплены.

Леса инвентарные строительные со штыревыми соединениями имеют самую большую прочность конструкций. Подобные леса рассчитаны на нагрузку примерно в 250 кг/м.кв. Как раз такая невероятная прочность и содействует настолько широкой области использования этого вида лесов.

Также из связей состоит вся конструкция так называемых хомутовых лесов. Данные связи придают дополнительную надежность конструкции. Но в отличие от вышеупомянутых рамных конструкций, различные элементы этого вида лесов объединяются с помощью хомутов. Данный вид соединения дает возможность применять хомутовые леса на всевозможных объектах высокой сложности.

Дополнительные элементы

В основном, все рабочие яруса строительных лесов настилают досками. Для безопасности строителей из досок непременно монтируются борта, а также ограждения. Для надежного крепления ограждений применяются хомутовые соединения, а сами доски бортов прикрепляются с помощью скоб. Все леса непременно должны заземляться. С помощью особой шины заземление соединяют со стойками лесов.

Если нужно соорудить леса для осуществления кладочных работ из камня, то собирается вся конструкция из обыкновенных строительных лесов, которые крепятся к стене с помощью закладных деталей во время кладки. В данном варианте устройство настила требуется только на 3-х рабочих ярусах.

Как видите, каждый вид отделочных или строительных работ требует определенного вида леса. Благодаря современному производству удаётся производить высокопрочные надёжные конструкции, которые можно использовать в любую погоду. Все инвентарные леса строительные отличаются безопасностью, устойчивостью к коррозии, легкостью и быстротой сборки.

Вышки туры

Для проведения всевозможных монтажных и строительных работ применяются не только вышеупомянутые строительные леса. С этой целью также используются вышки туры, отличающиеся быстротой монтажа. Их, можно использовать, так же как и строительные леса для внешних и внутренних работ.

Главное их преимущество заключается в мобильности. Для перемещения данной конструкции в иное место её разбирать не нужно. Строительные вышки свободно перемещаются благодаря колёсам. Ещё одним существенным преимуществом этих вышек является возможность их применения на неровной поверхности.

Повышенную надёжность данной конструкции обеспечивает наличие специальных стабилизирующих опор и особых домкратов. Все составляющие этой конструкции производятся из стали с особым полимерным покрытием.

Имеются разные варианты вышек тур:

• универсальные вышки;• облегчённые конструкции;• конструкции с антикоррозионным покрытием.

Но конструкции подобных вышек имеют определенные ограничения по высоте. Их нельзя делать больше 30 метров, потому что они обладают маленькой площадью опирания и в основном данные вышки не фиксируют дополнительно к стене строения.

Однако область использования этих вышек достаточно широка. Их, можно применять для любых отделочных и строительных работ, а также и в том случае, когда монтаж конструкции обыкновенной строительной вышки попросту нерентабелен.

Конструкция лесов и материалы для сооружения

Предназначение строительных лесов — возможность доставки на высоту стройматериалов и безопасность пребывания там строителей во время работ. Для этого конструкция должна быть устойчивой, прочной, с механизмом подъема, спуска и защиты. Лучше всего для сооружения лесов подходит дерево или металл.

• Самый простой и дешевый вид строительных лесов – деревянный. Собрать такие леса можно из обычных гвоздей и досок. Конструкцию часто используют для незначительных одноразовых работ. Недостатком приспособления являются небольшие размеры и ограничение в нагрузках которые деревянные леса способны выдержать, причем демонтаж конструкции сложнее, и при повторной сборке прочность лесов снижается.

• Более надежными и многофункциональными являются металлические леса. Они быстро и легко собираются и разбираются, надежней в использовании, рассчитаны на значительную нагрузку. По мере продвижения работ можно добавлять новые секции, увеличивая конструкцию в высоту и ширину. Для металлических лесов используют алюминиевую или стальную профильную трубу и деревянные брусья для сооружения подмостков.

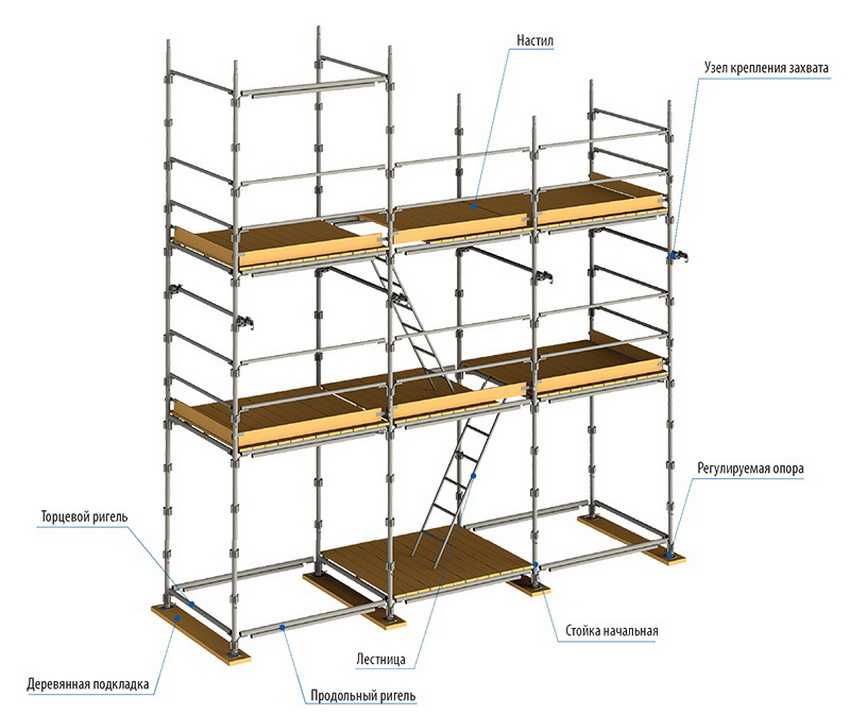

Строительные леса состоят из нескольких элементов:

• опорные рамы – это каркас, на него приходится основная нагрузка;
• настилы (подмостки), на которых находятся строители и рабочий материал;
• перила для защиты от несчастного случая;
• упоры – для устойчивого положения;
• распорки (диагональные и горизонтальные) – для прочности стоек и равномерного распределения веса;
• лестницы для подъема и спуска.

Рекомендуем ознакомиться: Способы утепления труб для наружной канализации

Как устанавливают инвентарные строительные подмости

Порядок установки строительных лесов зависит от типа конструкции. Существуют виды, имеющие непосредственную опору на землю. Имеются варианты подмостей, опирающихся на стены здания или на несущие элементы, расположенные сверху. К ним относятся трубчатые подвесные леса, имеющие возможность изменения положения или перемещения по горизонтали.

Схема монтажа инвентарных строительных лесов

Монтаж обычных строительных подмостей (с опорой на землю) состоит из нескольких этапов:

Конструкция подмостей

• Подготовка. Производится тщательная проверка элементов конструкции и комплектующих. Подготавливается площадка, обеспечивается горизонтальная плоскость для устойчивости сооружения.
• Монтаж и установка. Производится сборка и установка лесов в соответствии с их конструкцией. При работе необходимо соблюдать все меры безопасности, обеспечить надежность монтажа, устойчивость.
• Проверка прочности сооружения. Качество сборки должно гарантировать надежность и безопасность сооружения. Состояние конструкции периодически проверяется на соответствие всем требованиям технологии и безопасности.

Технология сборки других разновидностей обусловлена спецификой их использования. Монтаж представляет собой ответственную задачу, выполнение которой поручается людям, имеющим специальную подготовку и соответствующий допуск.
