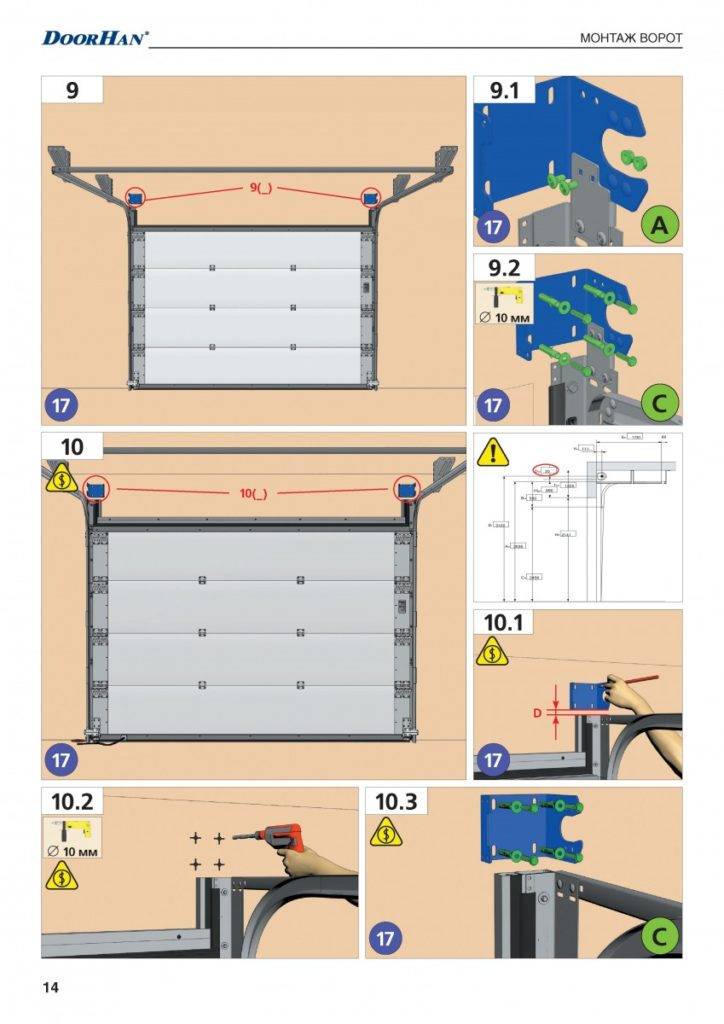

Крепление вертикальных направляющих
На следующем шаге монтажа гаражных секционных ворот устанавливают металлические вертикальные направляющие. Собирают каркас, по которому смещается полотно
Специалисты уделяют повышенное внимание этому этапу работы, поскольку от него зависит легкость подъема конструкции
Горизонтальное и вертикальное положение изделий контролируют строительным уровнем. Если требуется повышенная точность, пользуются лазерным нивелиром. Все детали между собой вымеряют рулеткой. Ориентиром служат ярко блестящие полосы: если мастер отклонится от заданного размера, то это сразу станет заметно. Ход сборки:
- На стенах по бокам от проема ставят метки. Для этого от пола вверх отступают 100 см и карандашом чертят линию. Из несущих профилей сооружают раму, которую устанавливают во входное отверстие гаража. На детали надевают резиновые уплотнительные ленты, их прочно вставляют в пазы.
- На место стыков перемычки и стоек отрезают лишний кусок эластичного уплотнителя. Достаточно удалить на углах маленький квадрат, именно в том участке, где две полосы накладываются друг на друга. Чтобы сделать это ровно, материал размечают карандашом и отрезают ножницами или ножом.
- После удаления излишков ленты монтируют верхний профиль и вертикальные направляющие. Они оснащены отверстиями, поэтому остается ровно подогнать детали и скрепить их шурупами. Устанавливают временную монтажную перемычку, которая усиливает жесткость изделия и удерживает заданные параметры.
- Собранную конструкцию монтируют с сильным прижимом к стене. Внутренний размер каркаса должен точно совпасть с величиной проема. Специалисты допускают отклонение на 2 мм. В процессе работы уровнем контролируют горизонталь и вертикаль рамы. Конструкцию фиксируют струбцинами там, где на уровне 100 см на стене стоят отметки.
- Вверху опор монтируют ролики. На корпусе стоек есть отверстия для саморезов, поэтому мастер, воспользовавшись перфоратором, сверлит дыры именно в этих местах и совмещает край стойки и колес. Через широкое отверстие в направляющем устанавливают пластмассовый дюбель 5×1 см. Шуруповертом туда закручивают шурупы.
- Каждую опору закрепляют с обоих боков. Крепежные пластины Г-образной формы устанавливают снаружи направляющих. Для них со стороны боковой поверхности производители заранее проделали отверстия. Мастер подгоняет конструкцию до нужного расположения между собой деталей и в одну пластину закручивает 2 шурупа. Этот элемент, зафиксированный на опоре, монтируется к стенке на дюбели и саморезы.
- Изнутри опор проделывают аналогичную работу. В отверстия профиля ставят шурупы с пластиковыми заглушками и вкручивают. Устанавливают перемычку вверху проема. Временное монтажное приспособление и струбцины снимают.
Для стоек слишком большое отклонение недопустимо, иначе секционные ворота не смогут эксплуатироваться должным образом, а работу придется переделывать. Процесс монтажа опор постоянно регулируют уровнем и рулеткой.
Проверка работоспособности ворот
После монтажа ворот проверят их функциональность:
- Полотно поднимают и опускают несколько в автоматическом режиме и в ручном. Оно должно двигаться плавно, без усилий и рывков.
- При подъеме и опускании между секциями не должно быть просветов. Это указывает на неплотную стыковку панелей.
- Надавливают на нижнюю и на верхнюю панели полотна. Между створкой и проемом не должны появиться просветы.
- Поднимают полотно не полностью и останавливают – ворота должны филироваться в этом положении, а не сдвигаться силой инерции.
Если работу выполняла бригада, необходимо убедиться в целостности панелей, отсутствии царапин, сколов и вмятин.
Расчет размеров
Чтобы правильно установить ворота, придется заранее рассчитать все необходимые размеры. При этом измеряются следующие параметры:
Высота с шириной. В этом случае определяют габариты воротной конструкции
Также при проведении замеров обращают внимание на то, чтобы плоскости располагались параллельно друг к другу. Стенки конструкции должны располагаться в вертикальном положении, а перемычка с нижней гранью — в горизонтальном. Для проверки правильности положения элементов пользуются отвесом или строительным уровнем
Для проверки правильности положения элементов пользуются отвесом или строительным уровнем.
Размер перемычки. При определении этого параметра занимаются измерением расстояния от края проема до перекрытия потолка. Оптимальный размер составляет 350-550 миллиметров. В такие проемы удастся установить наиболее надежные и качественные модели ворот со специальной подъемной системой. Степень вхождения конструкции внутрь помещения. Некоторые не обращают внимания на этот параметр и не определяют его размеры. При расчете величины учитываются особенности системы подъема ворот, а также габариты проема.
Также определенные расчеты проводятся перед установкой привода конструкции. Прежде чем поставить его, определяют глубину помещения, которая должна находиться в диапазоне 3-4 метров. Если здание слишком маленькое, придется устанавливать более компактный привод осевого типа.
Установка автоматики
В процессе установки гаражных ворот своими руками немаловажно знать как устанавливается автоматика. Независимо от типа конструкции все они бывают с электроприводом, что значительно облегчает использование гаража
Автоматика для распашных ворот
Для классических ворот монтаж механизма начинается после выбора электропривода. Он может быть линейный либо рычажный. Если расстояние между внутренней частью столба и петлёй не более 1,5 см, то потребуется линейный механизм. Он будет стоить меньше и выглядеть привлекательнее.
Определившись с автоматикой можно приступать к монтажу:
Сначала важно проверить лёгкость открывания створок, они должны без проблем открываться.
Далее в проёме устанавливается автоматика, занимающая около 15 см с каждой стороны, если проём узкий система крепится сверху ворот. Монтажные пластины привариваются к столбам, если колонны из кирпича – в них необходимо сделать закладные.
К открытым на 90 градусов створкам приваривается кронштейн.
Установка приводов к кронштейнам.
Затем важно протестировать оборудование – после полного открытия ворот должен оставаться хотя бы 1 см свободного хода червячной передачи, иначе короткий ход приведёт к сбою механизма.
После проверки выполняется установка систем упора для открытия, к ним присоединяют двигатели приводов.
Монтаж перемычек, соответствующих выбранному типу электропривода
На этом же этапе следует соединить перемычки к пультам и активировать устройство.
Последний шаг заключается в установке концевых выключателей.
Монтаж автоматики на секционные ворота
Чтобы подключить систему нужно сделать следующее:
- Проверить работу самой конструкции, она должна плавно передвигаться.
- Собрать привод в согласно инструкции, внимательно следуя указаниям.
- Прицепить направляющую балку по центру поверхности потолка напротив гаражного проёма. Функционирование системы напрямую зависит от этого фактора.
- Прикрепить к потолку подвесные кронштейны с задней стороны направляющей балки. Затем следует установить на них привод.
- Установить тяговый рычаг – одна часть крепится к створке, другая – к цепи либо тросу.
- Провести электропроводку.
- Проверить работу автоматики и настроить под себя.
Установка привода для откатных ворот
Автоматика на откатные ворота устанавливается в несколько этапов:
- Установка монтажного основания. При необходимости поднятия привода следует использовать профильные трубы, приваренные к фундаменту.
- Далее понадобится прикрепить зубчатую рейку, затем концевые выключатели.
- Проверить перемычки на плате управления, подать питание и запрограммировать пульты. Также не стоит забывать о настройке времени и усилия.
- Устанавливаются фотоэлементы и сигнальная лампа. Теоретически, ворота будут работать и без них, но лучше не игнорировать данный пункт.
- Проверяется работа конструкции.
Чаще всего установкой гаражных ворот занимаются профессионалы, однако некоторые автолюбители предпочитают выполнить работу своими руками
В таком случае важно уделить внимание этапу подготовки, следовать инструкциям, после чего тщательно проверить работу конструкции
Секционно-подъемные ворота ставят в гаражах, хозблоках, других технических помещениях. Они удобны тем, что при открывании просто поднимаются вверх, не требуя свободного пространства перед полотном. Еще один плюс — есть утепленные модели, которые имеют такие же теплоизоляционные характеристики как кирпичная стена в полтора кирпича
И еще важное замечание — установка секционных ворот может производится самостоятельно, своими руками. Желательно — с помощником
«В одни руки» справиться будет тяжелее, но и это возможно. Только учтите: при самостоятельном монтаже потребуется не 4 часа, которые тратят профессиональные монтажники, а значительно больше…но за день справитесь точно.
Этап 5. Проверка
Чтобы проверить правильность проведенных монтажных работ, нужно убедиться в том, что опущенное полотно не дает просветов или пробелов. Только так можно получить качественную работу уплотнителей в зимний период, защищающих помещения от воздействия атмосферных осадков.
Затем нужно внимательно осмотреть нижнюю панель. Уплотнитель, что зафиксирован внизу, должен максимальным образом прилегать к поверхности пола. При наличии зазоров, нужно провести проверку при помощи лазерного уровня. Когда дефект не относится к соблюдению уровня, нужно отрегулировать положение направляющих.
В последнюю очередь, проводится проверка балансировочных пружин. Они находятся на боковых частях профилей, либо торсионной балке (конкретное расположение зависит от площади исходного полотна). При поднятии системы на полтора метра, пружины можно увидеть, не поднимаясь, не опускаясь.
Как правильно установить ворота?
Монтаж секционных ворот – это процесс, осуществлять который следует пошагово. И первое, что предстоит сделать – это подготовить соответствующие инструменты:
- Молоток;
- Плоскогубцы;
- Уровень и рулетка;
- Дрель с набором сверл разного диаметра.
При этом не следует забывать и о правилах техники безопасности, призванных сохранить жизнь и здоровье мастера! В процессе работы непременно должны использоваться защитные очки, плотные прорезиненные перчатки и каска для защиты головы.
Подготовка дверного проема
Для того чтобы вмонтированные ворота эксплуатировались не один год, особое внимание следует уделить именно процессу подготовки дверного проема. Высота гаражного проема – произвольное значение, однако правильность выбранных габаритов специалисты рекомендуют проверять очень простым методом: к фактической высоте ворот прибавляется еще 50 см, используемых в дальнейшем под притолоку. В случае если устанавливаемые ворота оснащены электрическим приводом, это значение автоматически следует увеличить еще на 50 см
В случае если устанавливаемые ворота оснащены электрическим приводом, это значение автоматически следует увеличить еще на 50 см
Высота гаражного проема – произвольное значение, однако правильность выбранных габаритов специалисты рекомендуют проверять очень простым методом: к фактической высоте ворот прибавляется еще 50 см, используемых в дальнейшем под притолоку. В случае если устанавливаемые ворота оснащены электрическим приводом, это значение автоматически следует увеличить еще на 50 см.
Притолока – это одна из ключевых частей конструкции, на которую в дальнейшем будут крепиться ворота. Именно поэтому она должна выполняться из прочных материалов, способных выдержать нагрузку. Оптимальный вариант – деревянные брусья или металлические листы. От популярного ныне гипсокартона целесообразнее будет отказаться, ввиду его хрупкости.
Возможный вариант выполнения притолоки

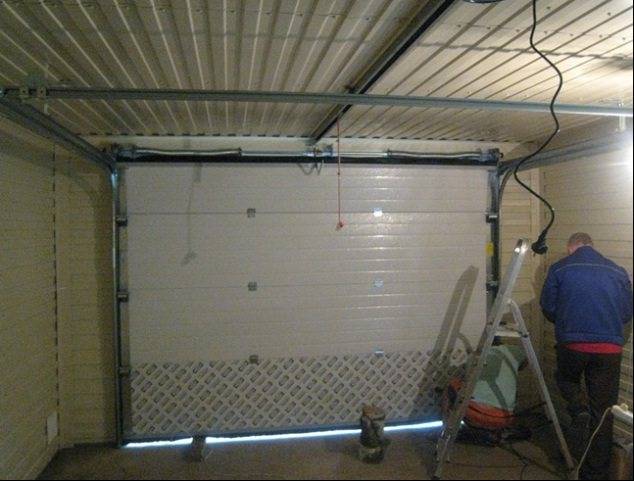

Процесс монтажа ворот
Приступая к монтажу панелей секционных ворот Алютех, следует помнить, что это достаточно дорогой материал, обращаться с которым нужно очень бережно.
Перед установкой обязательно нужно нанести разметку на предполагаемые места креплений конструкции и направляющих. Все замеры должны быть выполнены с точностью до миллиметра, ведь перекосы в воротах такого рода просто недопустимы!
В случае если на поверхности притолоки остались незначительные неровности, их можно компенсировать с помощью металлических прокладок разной толщины. Эти прокладки подкладываются под саморезы, с помощью которых крепится вся система.
Однако прежде чем приступать к монтажу деталей, важно тщательно изучить инструкцию, поставляемую производителем. В ней могут быть указаны специфические детали, применимые исключительно для конкретной модели. После этого можно приступать к установке крепежного механизма, а также механизма для подъема ворот
Если здесь наметится хотя бы незначительный перекос, система наверняка в скором времени даст сбой. Именно поэтому даже на идеально ровной поверхности следует постоянно совершать проверку уровнем
После этого можно приступать к установке крепежного механизма, а также механизма для подъема ворот. Если здесь наметится хотя бы незначительный перекос, система наверняка в скором времени даст сбой. Именно поэтому даже на идеально ровной поверхности следует постоянно совершать проверку уровнем.
Предполагаемые места крепления
Следующий пункт – это установка как горизонтальных, так и вертикальных направляющих, а также соединительного элемента – так называемой С-планки.
Последний этап – это непосредственный монтаж полотна на предварительно вкрученные кронштейны. В своем большинстве этот элемент поставляется уже в собранном виде, однако если панели пришли к заказчику в разрозненном виде, их можно быстро скрепить, соединяя кронштейны роликов и петли.

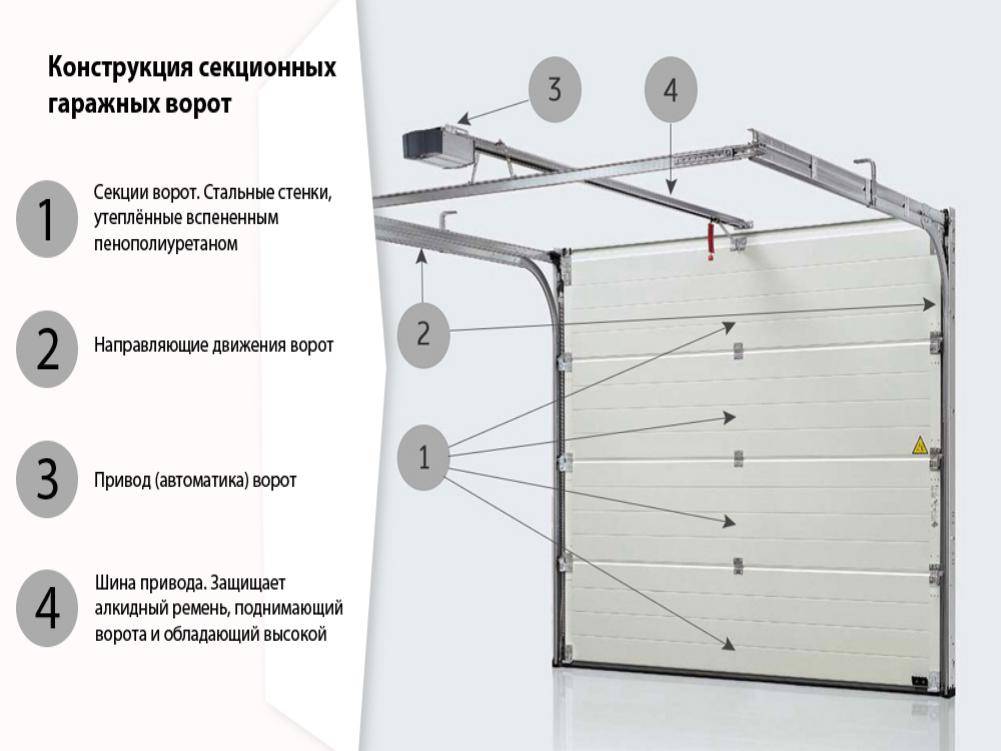

Устройство секционной конструкции
Естественно, что устройство подъемных секционных ворот ощутимо сложнее, можно сказать, что такие воротные схемы представляют собой изделия нового типа. В целом же в новых дверях для гаража применяют примерно 2 десятка узлов и элементов. Главные конструкционные элементы подъемно-секционных ворот описаны на схеме. Если говорить про упрощенный вариант, то в подъемно-секционных есть:
- Дверное полотно, которое собрано из 4-5 отдельных секций, и такие панели скреплены между собой посредством шарниров. Секции, как правило, делают в виде сэндвич-панелей. Между парой листов оцинкованного тонкого металла укладывают утеплительный материал из минерального волокна или пенополиуретана.
- Соединенные дугообразными секциями 2 пары направляющих. Вертикальные балки, которые соединены с верхней поперечиной и порожком из стали играют роль рамы ворот для гаража, что обеспечивает прочность проема дверей. Направляющие горизонтального типа послужат для удержания полотна секций в воротах в пространстве потолка.
- Электрический привод, которые обеспечивают подъем дверного полотна и его монтаж на горизонтальные типы направляющих.

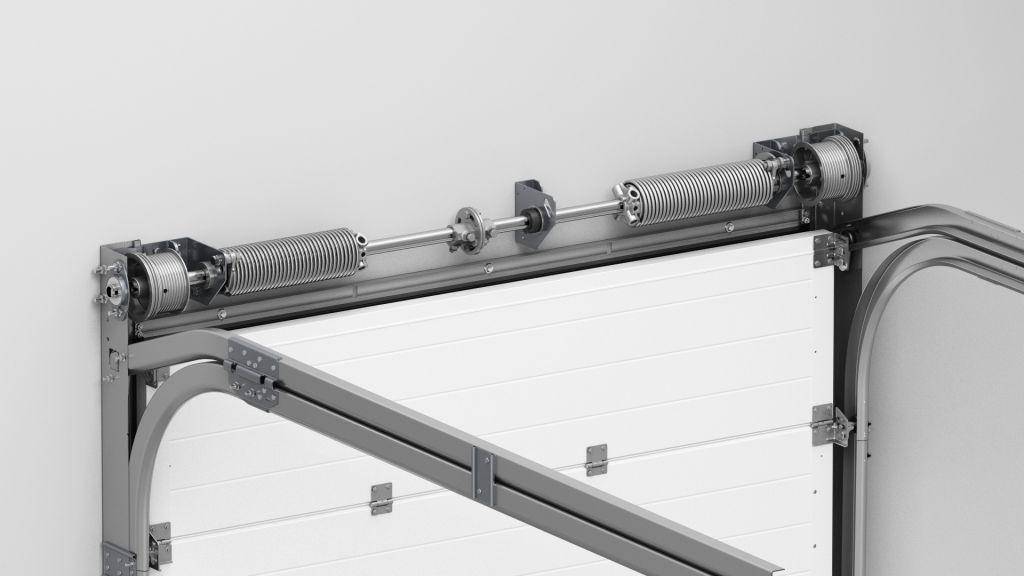

- Дополнительные торсионные или линейные пружины, которые предназначены для того, чтобы уравновешивать немалый вес полотна двери. Это дает возможность уменьшить нагрузку на электрический привод и опоры роликового типа.
- Для того, чтобы обеспечивать минимальное сопротивление при подъеме на торцах всех секций устанавливаются металлические или пластиковые ролики с покрытием из резины.
Купить гаражные секционные ворота – далеко не все, что требуется сделать. Самым трудным конструкционным элементов в гаражных воротах будет электрический привод. Сама по себе конструкция электрического двигателя с ременным или линейным цепным приводом не такая уж и сложная в изготовлении своими руками, но ест и другая особенность. В большом числе моделей приводов серийного производства электрические двигатели оснащают датчиками с аварийной остановкой. Если сработает датчик помех, то вы можете быть уверенными, что полотно, которое опускается, не раздавит остановившийся автомобиль и не травмирует людей, которые оказались под полотном подъемно-секционных работ.
В чем заключаются преимущества подъемно-секционных ворот
Условия и причины, по которым автолюбители делают выбор в пользу секционных подъемных конструкций, довольно очевидные:
- Внешний вид у обновленной конструкции намного приятнее и симпатичнее.
- Вместо двух тяжелых створок распашного типа применяется лишь одно наборное полотно из секций, и хотя конструкция кажется довольно сложной, в реальности собрать ворота с секциями вполне реально за пару-тройку дней.
- Обычно гаражные ворота секционной разновидности устанавливают с прицелом на будущую автоматизацию процесса для открытия и закрывания дверей. В этом плане подъемно секционные даже не имеют конкурентов, и устанавливать управляющую аппаратуру и привод куда проще, нежели на створки распашного типа.
Именно возможность открыть гараж лишь одним нажатием кнопки на пульте дистанционного управления, и причем не потребуется выходить из салона машины, больше всего радует автолюбителей. Довольно часто гаражные створки требуется открыть под проливным дождем, отметать снеговые сугробы от распашных дверей, перед тем, как получится попасть в гаражное помещение. Родственные по устройству поворотные и подъемные ворота гаража в условиях заносов снегом довольно часто приходится откапывать, причем меньше, чем распашные, но придется немало постараться, перед тем как появится возможность освобождать нижнюю кромку полотна двери. У секционных конструкций таких проблем почти нет. Даже если гараж будет отключен от электрической энергии или занесен снегом, гаражные секционные двери можно относительно легко поднимать посредством ручного привода.
Особенности установки гаражных ворот своими руками
Секционные ворота состоят из секций, соединяющихся петлями. По краям проема прикреплены шины, которые заходят под перекрытие. Именно по ним движутся секции. Когда гараж открывается, они, сворачиваясь, размещаются вверху.
Панели можно выбрать на вкус автолюбителя, но желательно прочесть перед приобретением отзывы. Как рисунок, так и цвет бывают очень разнообразными. Заводы, которые их изготавливают, предлагают множество вариантов. Полимерное покрытие надежно защищает их от нежелательного воздействия коррозии. Секционные ворота оборудованы специальными панелями термоизоляции. Поэтому они хорошо и бесшумно работают при любой температуре – от -50 до +60 градусов.
Существуют некоторые правила, которых желательно придерживаться при установке секционных гаражных ворот:
- При работе пользоваться специальными чертежами;
- Работать с качественными материалами, и только заводского производства;
- Максимально точно вычислить размеры;
- Внимательно размещать детали, стараться это делать точно и правильно.
Приступая к монтажу своими руками, нужно понимать, что этот процесс потребует много сил и терпения. Одному человеку с такой работой справиться не под силу. Поэтому на помощь можно позвать друзей, желательно тех, кто в подобной работе неплохо разбирается. Ведь даже пользуясь инструкцией, одному человеку будет невероятно сложно определить размеры и составить чертежи правильно.
Для этого можно использовать специальные очки. Перед работой нужно проверить наличие гаечных ключей, отверток разных видов, молотка, уровня, дрели и рулетки.
Монтаж секций
Каркаса сделан, теперь специалист устанавливает полотно ворот. Потребуются ролики, крепежные детали и секции. Стандартные модели имеют ролики, совмещенные с петлями. Это облегчает скольжение конструкции, а установка не займет много времени. Порядок монтажа:
- Сначала специалист крепит первую секцию с максимальной ровностью. Допускается отклонение на 3 мм. В случае кривизны полотна между элементами образуются перепады, что недопустимо. После установки по верхнему краю прикладывают уровень и проверяют горизонтальность. Оба края изделия монтируют с одинаковыми зазорами в профилях.
- Сендвич-панель стоит ровно, к ней приделывают ролики и петли. Колесо вставляют в направляющую, в которой выравнивают отверстия между этой деталью и усиливающей полосой, заранее прикрепленной к концам полотна, и затягивают конструкцию болтами.
- Отличие нижнего ролика от верхнего — штыри, которые применяются для петель. Концы петель обустроены тросами. Скользящий элемент монтируют шпильками, отгибая их концы в противоположные края, затем в изделие вставляют шайбы.
- На низ первой секции крепят подготовленные ролики. Их фиксируют винтами. Устанавливают другую сэндвич-панель, подгоняя нижнюю сторону к верхнему краю первого изделия. Плоскость полотна ровняют уровнем. К конструкции приделывают свободный конец петли, а вверху монтируют аналогичную деталь. Если панель широкая, то таких элементов потребуется больше двух.
- По этой технологии сборки ворот крепят секции до самого верха. Последнее изделие оснащают одними роликами, без петель.
Виды секционных ворот
Мало, кто знает, что существует несколько технологий изготовления ворот секционного типа. Рассмотрим их виды.
Подъемные.
Этот тип имеет плотное полотно, состоящее из нескольких слоев панелей, количество которых зависит от размера ворот. При открытии механизм плотно складывает полотно, затягивая его к потолку гаража. Во время закрытия секционки опускаются вниз, при этом раскладываясь.
Изготавливают их из разных материалов: металла, высокопрочного пластика и дерева. На фабриках очень часто внутрь панелей вставляют утеплитель, например, пенополиуретан или пенополистирол. Не рекомендуется использовать минеральную вату и пенопласт, так как они слишком объемные.
Конструкция сэндвич-панели представлена на картинке ниже.
Чтобы такие ворота работали исправно, необходимо четко следовать схемам и чертежам, которые представлены в статье ниже. Для соединения панелей используются шарнирные петли, взломать их не так просто, как думают злоумышленники. Выбирайте качественные петли, которые будут сложнее поддаваться взлому.
Такие секционки имеют нескладной щит, который для открытия придется поднимать при помощи рычажково-шарнирного механизма. Главным преимуществом данной конструкции является хорошая защита от взлома, в отличие от простых подъемных ворот.
В качестве второстепенных преимуществ можно выделить следующие:
Бесшумность.
Если своевременно смазывать механизмы, данный тип практически не издает звуков. Подъемные ворота, наоборот, очень шумят, беспокоят домочадцев и соседей (если гараж находится в частном доме).
- Экономичность.
- Простота в изготовлении.
Ниже представлена возможная схема автоматизации.
При затруднениях с финансами большинство специалистов рекомендуют выбирать второй тип. Даже если вы планируете купить ворота, а не делать их своими руками, то этот вариант будет стоить примерно на 20-30 процентов дешевле. А при самостоятельной установке поворотно-подъемных ворот можно будет сэкономить до 50-60 процентов от цены.
Этап 1. Подготовка оборудования
Установка секционных ворот с любым механизмом открывания, требует предварительной подготовки необходимого инструмента:
- лазерный уровень, обычный здесь будет неэффективен (он дает высокий уровень погрешности, что недопустимо), особенно, если ширина превышает пять метров;
- электрическая дрель, чтобы крепить фиксирующие компоненты на высоте;
- перфоратор, мощность которого превышает 1,5 кВт, чтобы проделывать отверстия в бетонном основании;
- отвертка;
- плоскогубцы;
- кусачки.
Этот список необходимого оборудования нельзя назвать полным, конкретные наименования зависят от конкретной разновидности системы, качества предварительной подготовки проема. Кроме того, дополнительно потребуется крепеж, виды которого будут зависеть от того, какое стеновое покрытие присутствует в гараже.
Небольшое отступление
Иногда может потребоваться уплотнение стыков подъёмных ворот. Для этих целей используется специальная эластичная пена, внутри которой образуется минимум пузырьков. Она наносится на угол получившегося косяка, а край самих створок проклеивается скотчем, после чего ворота закрываются. После высыхания пены излишки нужно будет удалить.
Готовый шов после удаления излишков ФОТО: atvarmor.ru
Для подобной работы подойдёт не всякая монтажная пена. На примере ниже можно увидеть 2 варианта этого материала. Левый для уплотнения использовать не стоит – очень быстро рассыплется. А вот правый баллон как раз и является подходящим.
Правый баллон с эластичной пеной именно тот, который требуется для уплотнения ФОТО: atvarmor.ru
После высыхания пены нужно лишь толкнуть створки и, открыв их, удалить скотч.
Вот такой шов получается после уплотнения ФОТО: atvarmor.ru
Разновидности конструкции
Современные секционные ворота подойдут для помещений всех типов.
Варианты ворот
Конструкции вертикального подъема
Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.
Конструкции высокого подъема
Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.
Конструкции стандартного подъема
Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.
Конструкции низкого подъема
Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:
- торсионного вала;
- наматывающих шкивов;
- балансировочных пружин.
После выбора подходящей конструкции можно приступать к подготовительным работам.
Монтаж конструкции
Монтаж ворот достаточно прост благодаря очень подробным инструкциям, которые можно найти на просторах интернета. Также можно найти чертежи и схемы гаражных порталов, а также рекомендации по регулировке секционных ворот.
Разнообразие выбора фирм производителей секционных подъемных гаражных ворот достаточно велико, но самыми популярными порталами являются одновременно самые дорогие.
Это связано с тем, что у более дорогих конструкций толщина полотна 45 миллиметров, нержавеющие кронштейны и петли, накладные ручки и засовы, а также имеется защита на случай разрыва пружин. Также герметичность закрытия створки на высшем уровне.
Между перемычкой и потолком должно быть определенное расстояние. Если подъем стандартного размера, то более 210 миллиметров, а при низком подъеме от 100 до 145 миллиметров (в зависимости от вида управления).
Принцип действия пульта управления
Этап 4. Установка секционных ворот
Основные точки крепления накладных вертикальных направляющих и крепления кронштейна под торсионный механизм
Шаг 1. Вначале удаляется или укрепляется все непрочное покрытие. Проверяется горизонтальность пола (допустимая погрешность в этом случае – всего 1 мм). Если все в порядке, можно начинать подготовку панелей к установке. Нужно помнить, что такие ворота стоят достаточно дорого, поэтому с полотном следует обращаться с предельной аккуратностью, чтобы случайно не повредить.
Шаг 2. Далее наносится разметка для крепления направляющих. Первыми фиксируются вертикальные профили – они крепятся на стене посредством монтажных саморезов (такие отличаются длинной ножкой). Затем, ориентируясь на вертикальные профили, фиксируются горизонтальные направляющие
Важно, чтобы «рельсы» располагались строго под прямым углом по отношению друг к другу, иначе полотно не сможет подняться
Крепеж горизонтальный направляющихКрепеж горизонтальный направляющихКрепеж горизонтальный направляющих
Шаг 3. Далее собираются панели (если не были приобретены готовые ворота). При этом нужно тщательно все замеривать, т. к. секционные ворота, как упоминалось выше, перекосов не терпят. Если таковые все же образовались, то для выравнивания нельзя использовать дощечки разного размера или монтажную пену, в противном случае размеры конструкции в дальнейшем будут нарушены.
Вместо них лучше использовать железные прокладки разной толщины.
Шаг 4. Затем крепятся элементы управления и подъемный механизм. Проверяется точность всех измерений.
Перед началом монтажных работ следует ознакомиться с инструкцией производителя. Многие фирмы (такие как «Алютех», «Хормане» или «Дорхан) пошагово описывают установку конструкции. Особенности монтажных работ могут отличаться в зависимости от производителя, но в целом это несложная процедура.
Монтаж полотна
Шаг 5. По окончании установки панелей фиксируются дополнительные элементы (замок, петли и ручки)
Замку следует уделить особое внимание – он обязательно должен быть качественным, т. к. предназначен для защиты имущества
предназначен для защиты имущества.
Улавливающее устройство секционных ворот HormannМонтаж дополнительных элементовРучки секционных ворот
Шаг 6. Устанавливаются пружины, которые отвечают за открывание/закрывание ворот. На финальном этапе работы фиксируются ограничители, необходимые для ограничения движения полотна.
ПружинаМеханическая система защиты от обрыва пружиныЭлектропривод воротУстановка автоматикиРазблокировка электропривода изнутри помещения
При должном подходе и правильных расчетах установка ворот занимает максимум один день.
Установка полотна
