Расстояние между винтовыми сваями каркасного дома: Обзор

Особенности расчета

Оптимальный шаг между сваями рассчитывается еще на этапе создания проекта. От этой величины зависят технические параметры, прочность и долговечность фундамента. Соблюдение правильного интервала позволяет избежать просадки здания в случае, если опоры будут расположены слишком далеко друг от друга, и дополнительных расходов при их чрезмерно близком размещении.

При расчете расстояния между опорами учитывают специфику почвы и вес сооружения

Важно, чтобы все элементы конструкции равномерно опирались на точки распределения веса в фундаменте – свайные опоры

Полезная нагрузка свай определяется СНиПами или ТУ. В среднем, одна опора может выдерживать до 2 тонн веса. Однако каждый случай индивидуален, и для всех видов застройки необходимо выполнять отдельный расчет с учетом типа сооружения и особенностей грунта.

Анализ грунта

Возведение любого сооружения начинается с исследования почвы на участке, планируемом под застройку. Проведение анализа грунта позволит установить его тип, структуру, сократить риски строительства и определиться с глубиной заложения свай. Также на основании полученных данных выбирается вид фундамента.

В соответствии со строительными правилами и нормами, для анализа грунта выполняют:

• пробное бурение;
• забор и лабораторные исследования состава почвы и грунтовых слоев.

Опытный специалист способен определить состояние почвы визуально. Однако для получения достоверных данных о несущей способности грунта необходимо точное исследование.

Пробное бурение достаточно выполнить на глубину 2 м. Если на 0,5 м прочность грунтового слоя высокая, сваи ставятся на 2,5 метра. Если низкая – необходимо заглубляться до 4 метров.

Несущая способность почвы – важный показатель, который необходимо учитывать при расчете расстояния свай. Зная данный показатель грунта, можно вычислить, какую нагрузку способна выдержать 1 опора.

Анализ веса и конструкции здания

Особенности будущего здания – один из ключевых параметров, который следует учитывать при расчете расстояния между опорами. Общий вес нагрузки на фундамент складывается из следующих величин:

• вес дома – предполагаемый вес конструкции с учетом отделочных материалов, мебели;
• предполагаемый максимальный вес снежного настила в зимний период;
• ветровая нагрузка;
• эксплуатационная нагрузка.

Вес снежного настила зависит от региона, в котором предполагается осуществить застройку. Для каждой области он определен нормативом, также, как и показатель ветровых нагрузок. Показатель снеговой нагрузки рассчитывается по формуле: вес снежного настила = пласт снега на 1 кв.м. х S поверхности крыши.

Эксплуатационная нагрузка зависит от типа сооружения и определена ГОСТом. Для промышленных объектов она составляет 200 кг/м.кв., для жилых сооружений — 150 кг/м.кв. Повышение эксплуатационной нагрузки требует применения большего количества свай при закладке фундамента и уменьшения расстояния между ними.

Выбор свай

Выбор свай определяется конструкцией сооружения, типом грунта и коэффициентом нагрузки.

В зависимости от материала, из которого изготовлены сваи, различают деревянные, бетонные или железобетонные и металлические опоры.

• сваи из дерева используются очень редко ввиду их недолговечности и сравнительно невысокой несущей способности. Чаще в строительстве применяются бетонные или металлические сваи;
• железобетонные сваи используются в строительстве больше благодаря прочности и способности выдерживать высокие нагрузки;
• металлические опоры изготавливаются из стальных труб разного диаметра, и способны выдерживать более интенсивные нагрузки в сравнении с деревянными вариантами. Они применяются при строительстве на участках со сложным для забивки грунтом. Самый распространенный тип металлических опор – винтовая свая, применяемая при различных видах почвы, для возведения жилых построек, каркасных домов, дачных сооружений.

Характеристики оснований играют существенную роль при формировании несущей способности фундамента. Средняя длина свай, представленных на строительном рынке, варьирует в диапазоне от 0,5 до 11,5 м. Важным параметром является и диаметр опор – от 57 мм и выше. Чем больший диаметр имеет основание, тем выше его несущая способность. Например, при показателе в 76 мм свая выдерживает нагрузку в 3 тонны, в то время как при диаметре в 108 мм несущая способность увеличивается до 5-7 тонн.

как рассчитать расстояние между сваями?

Решив использовать в качестве опоры дома свайный фундамент, человек сталкивается с необходимостью правильно рассчитать расстояние между столбами. Расстояние между столбами зависит от множества параметров:

• массы постройки;
• площади дома;
• архитектурных особенностей проекта (количество углов и пересечений стен, их взаимного расположения;
• жесткости и упругости материала стен постройки и особенностей ростверка;
• несущей способности почвы и прочих характеристик грунта;
• выбранного типа опор фундамента, их размеров.

При расчете следует ориентироваться на требования и рекомендации строительных норм и правил. Перед определением промежутков следует высчитать необходимое количество свай.

Расчет количества

Чтобы знать, как распределять элементы в кусте, где ставить каждую конкретную опору, какие промежутки будут между ними, нужно знать их общее количество.

Для начала следует подсчитать массу постройки вместе с ветровыми, снеговыми и прочими нагрузками. Также нужно определить несущую способность грунта под основанием сваи.

Далее, зная несущую способность почвы и размеры подошвы, можно определить, какую нагрузку способен выдержать один столб.

При этом в зависимости от точности исследований грунта нужно добавлять 20-25% запаса.

Определение расстояния

Стоит помнить, что опорные элементы обязательно должны быть под углами постройки, в местах пересечения стен. Максимальное расстояние от одной опоры к другой определяется путем расчета сопротивления материала балок ростверка и стен изгибающим, продавливающим нагрузкам.

Таким образом, чем прочнее стены, чем массивнее ростверк, тем больше можно делать пролеты. Обычно не целесообразно делать расстояние в свету более 2,5-3 метров, потому что иначе неоправданно возрастают требования к прочности ростверка. Строительные нормы также регламентируют минимальный промежуток от столба к столбу фундамента. Оно зависит от типа свай и характеристик грунта.

Если погружение столба связано с вытеснением и деформацией почвы, то расстояние между осями столбов должно быть не менее 3d, где d — диаметр подошвы. К примеру, если используются вдавливаемые бетонные сваи размером 30 см, то между ними должно быть не менее 90 см или же 60 см просвет.

Зато легко нарушить следующее правило — промежуток в свету должен быть не менее 0,5 метра для сухих глинистых твердых почв и не менее 1 метра для прочих типов грунтов (СНиП 2.02.03-85).

Это требование обусловлено тем, что при близком расположении опор несущие конусы почвы под подошвой пересекаются на слишком близком расстоянии и это отрицательно влияет на совокупную несущую способность фундамента.

В данном случае, если высчитывается расстояние между винтовыми сваями, брать в расчет нужно не диаметр трубы, а размеры лопастей. Ведь именно они выполняют роль опорного расширения.

Если используются сваи ТИСЭ или другие разновидности с увеличенным диаметром подошвы, то брать в расчет нужно именно размер нижней, широкой части.

Если вместо круглой формы используются квадратные или прямоугольные, то вместо диаметра берется крупнейший линейный размер подошвы.

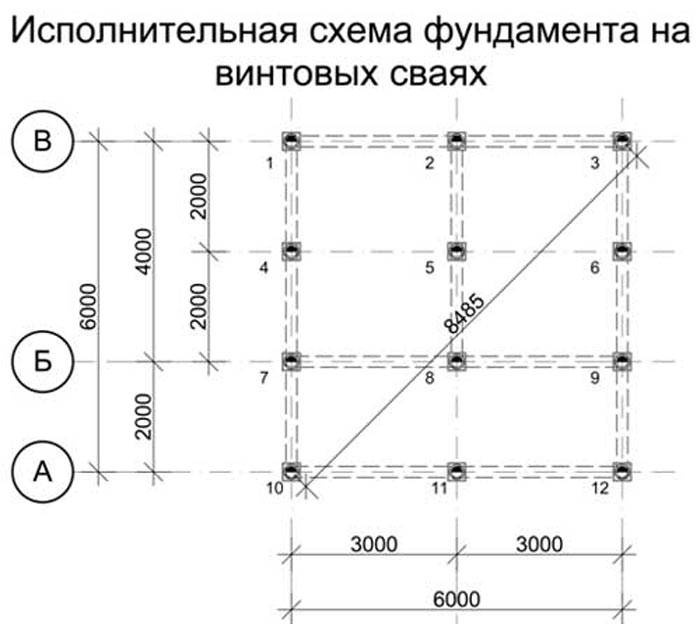

Таким образом составление проекта расположения выполняется следующим образом:

1. Выполняется расчет общего требуемого числа столбов.
2. На схеме фундамента расставляются все необходимые сваи, с учетом требований к размещению.
3. При необходимости добавляются еще столбы, если где-то слишком большой пролет.

Если это бетонные типы, установка которых сопряжена с выдавливанием грунта, то нельзя устанавливать следующую сваю, если в соседней, расположенной ближе 1,5 м раствор еще не набрал прочности. В таком случае установка совершается через одну.

Смотрите нашу видео-подборку:

Поэтапная правильная оценка грунта

• Разновидность почвы может быть определена самостоятельно без использования специальных инструментов, потребуется только выкопать две или три ямы глубиной 2 метра;
• Выкапывать требуется на том участке, где будет осуществляться возведение фундамента. При извлечении грунта, появится возможность определения оптимального уровня, который нужен для установки свай;
• Для уверенности в фундаменте и его надежности, следует учитывать, что столбы устанавливаются только в жестких породах грунта, отлично подойдет твердая глина. Песчаный грунт не сможет качественно зафиксировать сваи;
• Следующий этап – это тщательное вычисление имеющейся нагрузки установленного объекта на участок, требуется учитывать все варианты климатических условий;
• Далее требуется вычисление площади объекта, точнее требуется узнать количество требуемого участка для установки фундамента. Обязательно наличие ориентиров, обозначающих расположение внешних стен будущего объекта.

Пройдя данные этапы, можно перейти к тому, чтобы рассчитать расстояние между сваями для каркасного строения, узнав количество требуемых столбов. Для этого берется масса всех строительных материалов, которые будут использованы в возведении объекта. К этой сумме требуется добавить несколько десятков килограмм на 1 квадратный метр. Размещение опор должно осуществляться по определенному принципу, согласно которому распределение нагрузки должно быть равномерным.

Совет:
для имеющейся основы ленточной разновидности сваи размещаются в шахматном расположении, можно выполнить установку рядами.

Технология монтажа для других видов опор

Помимо винтовых свай для фундамента можно использовать буронабивные и забивные опоры. Расстояние между соседними силовыми элементами выбирается, исходя из необходимого количества свай, которое, в свою очередь, зависит от суммарных нагрузок и несущей способности фундамента.

Шаг между столбами не должен превышать 3 м. Для устройства забивных свай необходимо привлекать спецтехнику.

Монтаж буронабивных свай можно провести вручную, следуя последовательности технологических этапов:

1. Бурение скважин.
2. Устройство песчаной подушки.
3. Монтаж опалубки.
4. Армирование.
5. Заливка бетоном.
6. Установка оголовков.

Для буронабивной технологии марку бетона, класс стали арматуры, диаметр силовых элементов и другие параметры выбирают, основываясь на суммарных нагрузках и особенностях грунта.

Рассчитываем ростверк

Свайная основа может быть сконструирована из одних опор, по которым укладывают нижнюю обвязку строения.

Ростверком называют балку или железобетонную плиту, по горизонтали соединяющую верхушки каждого винтового элемента. Свайно-ростверковые основы одинаково хорошо подходят для строительства деревянных и пеноблочных зданий. Ленточный ростверк может быть монолитным или сборным, главное, чтобы он был вылит из бетона, марка которого не ниже 150.

Чтобы ростверк был грамотно сооружен и создал прочную связку между винтовыми элементами, нужно правильно рассчитать его габариты. Существует ряд специальных расчетов, мы же ограничимся минимальными размерами связующей ленты:

Фундамент с железобетонным ростверком

1. Высота – 30 см.
2. Ширина – 40 см.

Чтобы придать ростверку необходимую жесткость, его нужно усилить продольной и поперечной арматурой (в диаметре 10-12 мм). Прутья соединяются при помощи проволоки по принципу армопояса. Расстояние от арматуры до края ростверка должно составлять не менее 2,5 см, чтобы металлические прутья полностью загерметизировались бетонным раствором и не подвергались коррозийным процессам.

Соединение ростверка с опорами может быть жестким, когда его арматура связывается с прутьями свай, или свободным, когда ростверк без дополнительной подвязки лежит на опорах фундамента. В обоих случаях нагрузка между сваями распределяется равномерно.

Тем, кто выбирает для своего участка фундамент на сваях, в первую очередь следует задуматься о том, как правильно выполнять его расчет. Процесс монтажа тоже занимает не последнее место. Основные вопросы, которые интересуют владельцев земельных участков, выбравших для себя вариант свайного фундамента, следующие:

Схема устройства свайного фундамента из набивных комбинированных свай.

1. Какое минимальное расстояние должно быть между сваями (шаг свай)?
2. Какое количество опор необходимо?
3. Как осуществить правильно?

На первый взгляд может показаться, что это довольно трудно, особенно человеку, не имеющему никакого отношения к строительству. Но не надо заранее отчаиваться, все не так уж и сложно.

Несмотря на то что вам понадобятся знания о нагрузке здания и силе, воздействующей на основание, а также о свойствах и качествах строительных материалов, вы наверняка справитесь с поставленной задачей, изучив подробную информацию, изложенную в этой статье. Не забудьте, что только грамотный и проведенный по всем правилам расчет поможет вам сделать фундамент надежным и долговечным.

Бурение ям под столбы

Яму можно копать просто лопатой, а можно использовать садовый бур нужного диаметра Следующий этап работ при возведении деревянного фундамента является копка ям под опоры. Яму можно копать просто лопатой, а можно использовать садовый бур нужного диаметра.

После того как ямы будут готовы, необходимо обязательно сделать прочную песчаную подушку толщиной 15-20 см. Её нужно слегка смочить и хорошо утрамбовать.

Монтаж столбчатого фундамента для гаража и преимущества

Перед монтажом стоит сделать специальный гидроизоляционный бандаж для каждого столба. Для этого используют толь или рубероид, коими и обертывают подземную часть опоры в несколько слоёв, проклеивая их битумной мастикой. В результате даже при движении грунта в горизонтальной плоскости слои почвы будут просто скользить по опорам, не причиняя им вреда.

Работа со сваями

Когда все опоры ввинчены, делают ростверк. Первый шаг – это выравнивание по высоте и заполнение бетоном. Для этого может использоваться: доска, брус, металлический уголок, балка.

Процесс выравнивания сваи по высоте

Независимо от того какой материал был выбран, его нужно обработать для продления срока эксплуатации.

Конструкция опалубки под заливку ростверка основания

В ней монтируется каркас, который крепится при помощи распорок. Затем заливается бетоном. После того как бетон застыл (на это уйдет примерно месяц), доски опалубки удаляются. Бетон обрабатывают мастикой для гидроизоляции.

Предлагаем ознакомиться Как выбрать и сделать фундамент под баню

Поверх нее укладывается слой рубероида, тоже обработанный мастикой. После ее полного высыхания можно приступать к возведению стен.

Процесс обработки свайного фундамента мастикой

После монтажа винтовых свай проводятся дополнительные работы. В первую очередь стоит убедиться, что все опоры установлены ровно. До нулевого уровня дома от земли должно быть минимум 60 см. Выравниваем все сваи, чтобы они находились в одной плоскости. Для этого можно использовать болгарку.

Далее опоры бетонируют, чтобы придать им прочности. Это исключит вероятность крена и деформации будущего фундамента. Также необходимо выгнать из полостей воздух, чтобы фундамент в дальнейшем не разрушался.

Смесь засыпается во внутреннюю пустоту сваи, также необходимо уложить армирование, это придаст конструкции надежности. Для этого готовится цементно-песочная смесь. Ее расход составляет 35 кг на 1 сваю.

Заключительный этап монтажа опор — привариваются оголовки. После этого выполняется обвязка брусом. Если использовать швеллер вместо бруса, тогда можно обойтись без оголовков. Это поможет значительно сэкономить.

Работа со свайно-винтовым фундаментом исключает следующие действия:

• Проведение подгонки свай под один уровень во время ввинчивания. Эта работа проводится после завершения монтажа всех опор, в противном случае это может спровоцировать проседание фундамента в дальнейшем;
• Удлинение неровно ввинченных свай;
• Монтаж опор меньше, чем на 1,5 м в грунт;
• Создание подготовительных отверстий для опор в земле глубже 50 см;

Идеальный шаг между опорами

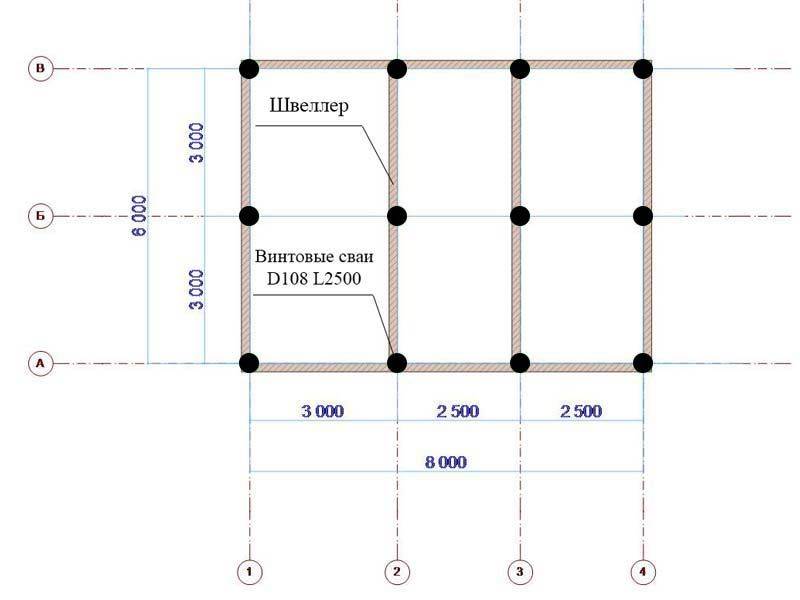

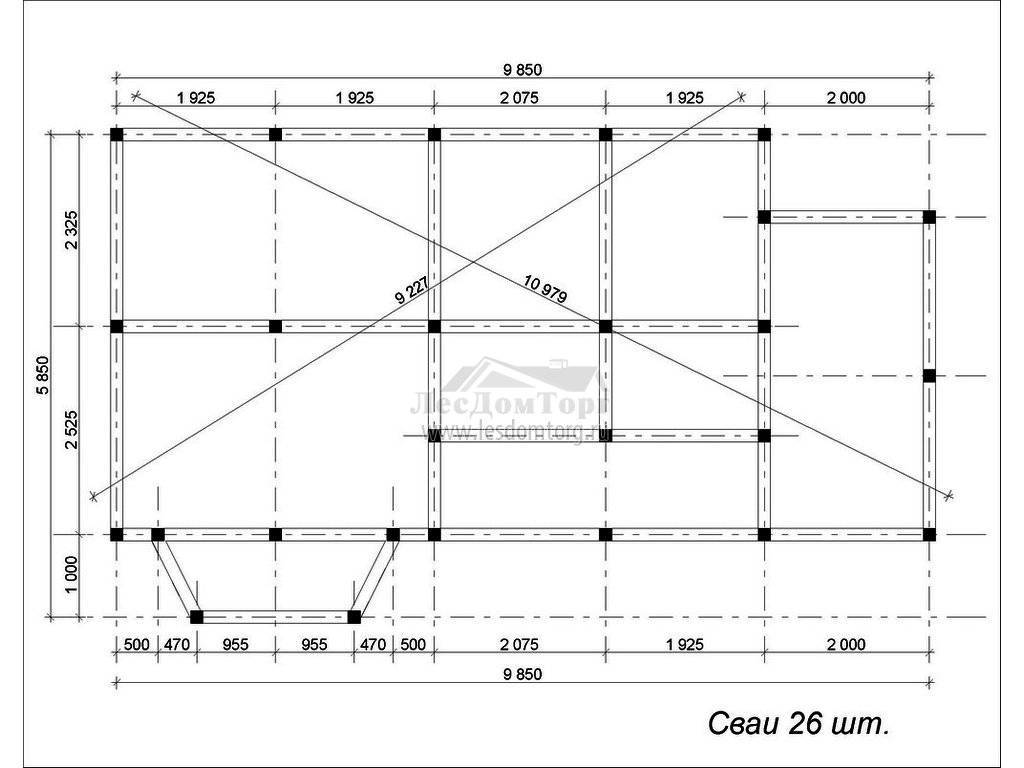

Шаг винтовых свай, установленных под каркасный дом, составляет до 3 м. Чаще всего эта цифра уменьшается до 1-1,5 м между опорами. На это влияют особенности почвы, массы и предназначения строения. Рассчитывать расстояние между сваями для каждого дома необходимо индивидуально.

Важно! Сваи обязательно должны равномерно располагаться по всему строению. Находиться по внешним и внутренним углам, под несущими стенами

Расстояние между сваями также обусловливается длиной ростверка, так как он должен обоими концами ложиться на оголовок опоры. Это не берется в учет, только если монтируется бетонный ростверк.

Немного сложнее рассчитывать размещение опор для плитного фундамента. Как правило, для этого используется специальная проектная документация. Но принцип размещения опор не меняется: их располагают под несущими стенами и колоннами каркасника.

Заготавливаем капусту на зиму кусочками в рассоле

3. Затем полученную овощную смесь плотненько уложить в трёхлитровую банку. Тут тоже такой нюанс, что сильно утрамбовывать тоже не нужно. Оставьте место для заполнения рассолом. Теперь установите банку в высокую миску. 4. Смешайте тщательно все составляющие рассола до полного растворения соли и сахара. Теперь залейте банку до верха, чтобы покрылись овощи. Прикройте салфеткой и оставьте в тёмном месте на трое суток.

Деревянной, можно китайской, палочкой протыкайте капусту в нескольких местах, чтобы выходил лишний воздух. Делать это нужно утром и вечером на протяжении трёх дней брожения.

Через три дня вкусная квашенная капуста в банке готова! Можно взять немного такой капусточки, заправить растительным маслом, рубленной зеленью или мелко порезанным репчатым луком. Это очень вкусная закуска. А остальное содержимое баночки плотно закройте пластиковой крышкой и уберите в погреб или холодильник.

По этому рецепту очень любит готовить моя тетя. Закуска получается у нее аппетитной, хрустящей и сочной – прямо пальчики оближешь!

Ингредиенты:

• Капуста
• Морковь
• Чеснок – 4-5 зубчиков
• Вода – 1 литр
• Уксусная кислота 70% – 1 столовая ложка
• Соль – 1 столовая ложка
• Сахар – 8 столовых ложек

Капусту нарежьте крупными кусочками и плотно укладывайте их в банку.

Морковь потрите на терке и посыпьте часть овоща на слой капусты.

На каждый слой выдавите по зубчику чеснока.

Кипящим маринадом залейте банку.

Дайте капусте в таком виде без крышки постоять сутки. Когда она полностью остынет, закройте ее на следующий день капроновой крышкой и поставьте в холодильник.

Утепление каркасного дома

В качестве изолирующих материалов для каркасного дома рекомендуется использовать.

• Минеральную вату.
• Эковату.
• Пенополистирольные утеплители.
• Полиуретановые наполнители.

Утепление каркасного дома на сваях начинают с применения изоляционного слоя утеплителя фирмы Технониколь, для достижения максимальной эффективности. Данный утеплитель производится из диабаза и габбро, при этом имеет минимальную толщину изоляционного листа. Утеплители, произведенные по технологии фирмы Технониколь, хорошо защищают каркасный дом от теплопотерь и гасят наружные звуки, обеспечивая жильцам акустический комфорт. Поверх минерального утеплителя Технониколь можно безопасно укладывать магистрали, а также компоненты системы теплый дом.

Расчет количества винтовых свай с помощью калькулятора

Если вам необходимо рассчитать количество винтовых свай, которые потребуются для строительства фундамента на вашем объекте, вы можете сделать это, не выходя из дома. Вам нужно только знать первичные параметры. Необходимо подсчитать количество углов и стыки внешних стен с несущими перегородками. В указанных местах и должны располагаться сваи, они должны идти по периметру с шагом не более трех метров. Если вы планируете установить камин, то, в зависимости от его веса, вам необходимо установить под него от одной до четырех свай.

Воспользуйтесь онлайн-калькулятором расчета количества свай на нашем сайте. Помимо необходимого количества, вы сможете узнать также их предварительный диаметр и длину.

Расчет свайного поля онлайн достаточно прост, Вам требуется только внести данные в соответствующие поля:

1. Укажите длину сторон вашего строения.
2. Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
3. Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
4. Выберите строительный материал вашего сооружения.
5. Укажите тип грунта на участке.
6. Укажите количество углов планируемого дома.
7. Укажите высоту цокольного этажа из предложенных вариантов.
8. Отметьте, собираете ли вы устанавливать камин/печку.
9. Нажмите на кнопку «Рассчитать».

Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.

Калькулятор количества свай

Кол-во свай: Диаметр сваи: Длина сваи:

Если вам необходимо рассчитать количество винтовых свай, которые потребуются для строительства фундамента на вашем объекте, вы можете сделать это, не выходя из дома. Вам нужно только знать первичные параметры.

Воспользуйтесь онлайн-калькулятором расчета количества свай на нашем сайте. Помимо необходимого количества, вы сможете узнать также их предварительный диаметр и длину.

Расчет свайного поля онлайн достаточно прост. Для этого не нужно иметь специальное образование и читать литературу. Вам требуется только внести данные в существующие графы.

Расчет количества винтовых свай с помощью калькулятора

Укажите длину сторон вашего строения, выбрав по форме от 3-х до 15-ти метров.
Укажите тип строения – дом, гараж, бытовое сооружение и пр.
Укажите «этажность», если появляются соответствующие графы

Заполняя графы, обратите внимание на то, что дом с мансардой будет считаться полутора этажным строением.
Выбирайте материал вашего строения.
Укажите тип грунта на участке.
Укажите количество углов планируемого дома.
Укажите высоту цокольного этажа из предложенных вариантов.
Отметьте, собираете ли вы устанавливать камин/печку.
Кликнете «Рассчитать».. Через несколько секунд появится результат подсчета необходимого количества свай для вашего объекта

Через несколько секунд появится результат подсчета необходимого количества свай для вашего объекта.

Рассмотрим пример

Имеется торфяной участок с глубиной торфа 3 метра. Вы решили построить деревянный дом (брус 150х150), площадью 10 на 10 метров. Дом планируется оригинальной формой с девятью углами и мансардой. На высоте 50 см над землей будет расположен пол. Чтобы зимой вам было тепло, было решение установить в доме камин.

После того, как были внесены все данные, калькулятор подсчета количества винтовых свай выдал нам результат – 32 сваи, диаметром 108 мм и длиной в 4,5 метра.

Конечно, данный расчет является предварительным. Он служит ориентиром при планировании бюджета и дальнейшего заказа. Для более точного результата необходим выезд специалиста на объект для детального осмотра участка под планируемую застройку, где будут учтены все факторы.

Самостоятельный расчет на месте

Такой же расчет можно сделать самостоятельно и без использования калькулятора. Полученный таким способом результат в большинстве случаев менее точный. Вам нужно будет определить тип и плотность грунта, проанализировать природный рельеф, определить расстояние, на котором находятся более плотные слои почвы.

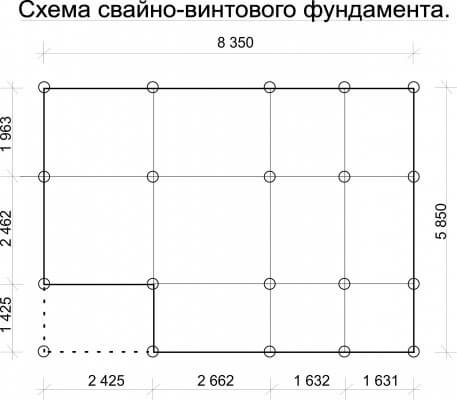

Еще одним вариантом, как можно узнать необходимое количество свай – это рассчитать их по плану первого этажа. Здесь вам необходимо посчитать количество углов и стыки внешних стен с несущими перегородками.

В указанных местах и должны располагаться сваи, они должны идти по периметру с шагом не более трех метров.

Обратите внимание

Если вы планируете установить камин, то, в зависимости от его веса, вам необходимо установить под него от одной до четырех свай.

Порядок расположения

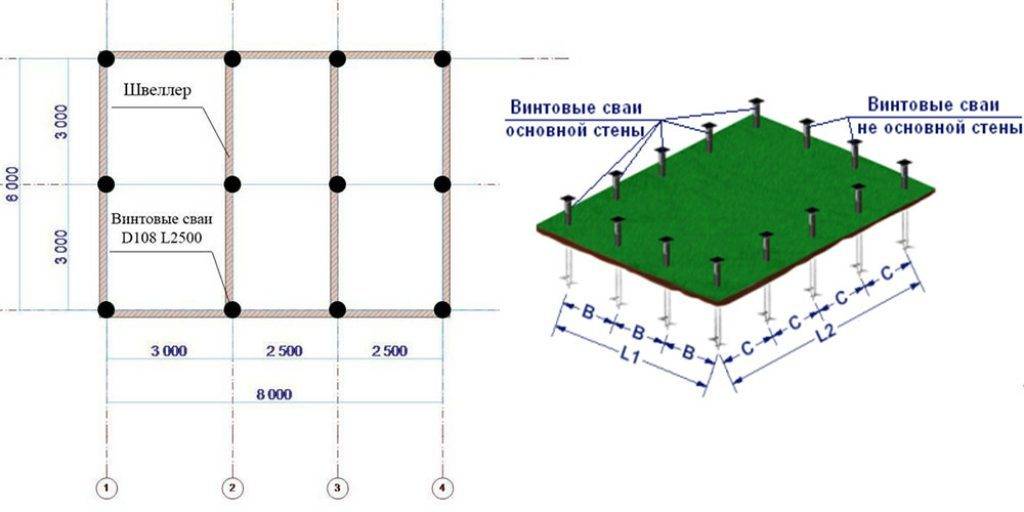

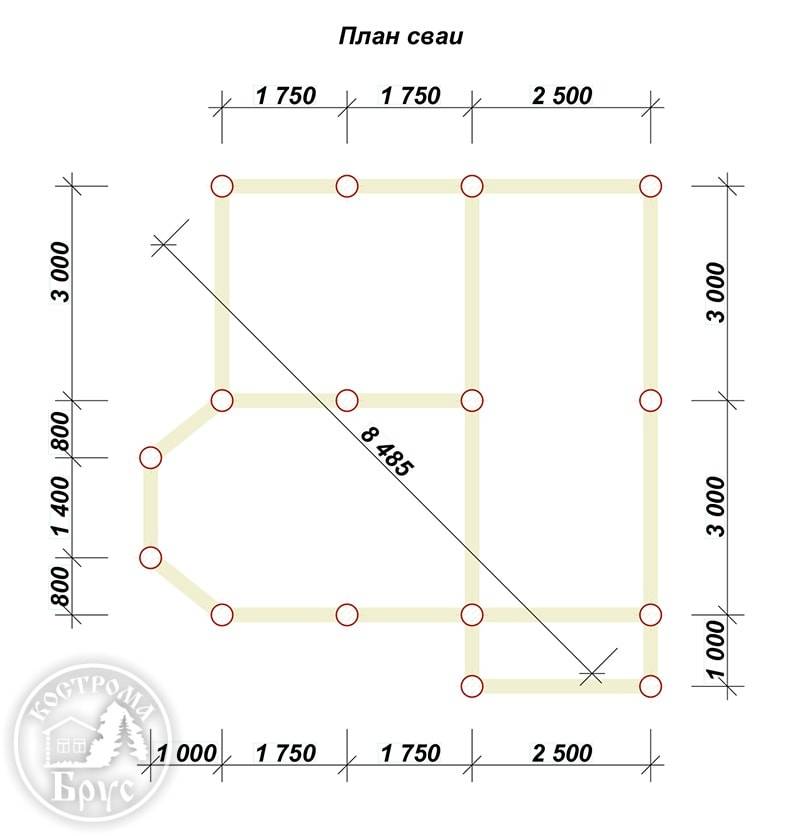

В основном используется два способа выставления свай. Это либо шахматный, когда сваи расположены под каждым углом обвязки, либо рядный — если сваи ставят рядами.

Но бывают и более изощренные конструкции фундаментов, с увеличенным количеством углов и сообщений, например, для домов с эркерами. Соблюдается общее правило — не должно быть более 3 метров расстояния. И при этом желательно, чтобы свая устанавливалась под каждым местом стыковки вышележащих несущих конструкций здания.

В нетиповых постройках требуется индивидуальный расчет, который должны проводить опытные профессионалы.
