Навесы и козырьки над крыльцом дома + фото

Односкатный козырек: особенности конструкции

Наклонный или прямой односкатный козырек — самое простое, что может быть. Прямые у нас встречаются редко — не слишком они функциональны, а вот односкатных наклонных достаточно много.

В основе наклонного односкатного козырька лежит прямоугольный треугольник. Прямой угол прилегает к стене, а длина сторон зависит от желаемого уклона.

Конструкция односкатного козырька над входом

В самом простом случае, можно из профилированной трубы сварить три одинаковых треугольника (как на рисунке выше), сделать в них отверстия под крепеж (не меньше трех). Эти три элемента можно соединить в единое целое при помощи обрешетки под кровельный материал — как на рисунке. А можно приварить поперечины из той же трубы (но меньшего сечения) или полосы, уголка. Этот вариант — с металлическим перемычками — больше подходит под козырек над крыльцом из поликарбоната или пластика. Хорош он и для металлического листа — его удобно будет приваривать или вкручивать саморезы.

Идея та же, но материл другой

Есть еще вариант с изменяемым углом наклона. Это прямоугольная рама с перемычками обрешетки, к которым крепится нетяжелый кровельный материал. Эта рама при помощи пристенной балки, закрепленной на стене, крепится над входом (как делать примыкание мы рассказали выше).

С изменяемым углом наклона

В зависимости от требуемого угла наклона, делают подкосы. Они могут быть из металла или древесины. Фиксируются к раме.

При желании этот вариант можно сделать с регулируемым углом наклона. Сделать крепление рамы и подкосов к стене подвижным (на петлях, например), в раме сделать несколько отверстий. Переставляя подкосы в разные отверстия, можно получить разный угол наклона. Для дверей эта возможность не слишком актуальна — разве что для стеклянных — чтобы закрывать слишком яркое солнце, а для окон это может пригодиться.

Какой козырек подойдет лучше всего для дачи

Какой именно вариант выбрать для защиты крыльца, обычно зависит от предпочтений хозяев: кому-то нравятся деревянные решетки, кому-то кованые металлические конструкции, оба варианта в равной степени подойдут для обычной одноэтажной дачи.

Чаще всего крыльцо дачного домика строят невысоким, буквально в пару ступенек. Поэтому козырек можно сделать с небольшим удлинением, но при этом достаточно большой ширины, для того чтобы защитить боковые прилегающие к крыльцу участки стены, дверь, светильник и цветы от дождя и снега.

Можно, конечно, собрать большой козырек над крыльцом из прочного массивного бруса и вагонки, но в этом случае возникает одна проблема. Чем больше козырёк, тем дороже обойдется постройка на даче, больше потребуется материалов на его изготовление.

В этом случае нужно будет сделать как минимум две опорные стойки, разгружающие консольное крепление, давящее на стену дачи. В противном случае зимой, под весом снежного заряда, конструкция может упасть и повредить облицовку стен дачи.

Наиболее простым решением в данной ситуации будет изготовление козырька из профильной трубы.

Использование металла для обустройства козырька обеспечит некоторые преимущества:

• Козырек получится очень прочным и достаточно жестким для того, чтобы выдерживать самые сильные порывы ветра и любую толщину снежного покрова, даже в зимнее время, когда на даче некому будет чистить снег;
• Конструкция козырька получится ажурной, с минимальным затемнением крыльцовой площадки. Если использовать в качестве кровельного материала поликарбонат, деревянная дверь на входе в помещение дачи всегда будет в идеальном состоянии в любую погоду.
• Изготовление козырька обойдется не намного дороже деревянного варианта, но при этом срок службы защитного навеса будет в несколько раз выше постройки из древесины.

Совет! Большую часть работ лучше всего выполнить в условиях гаража, или здесь же, на даче, если есть подходящие инструменты, материал и место для работы.

Единственное, что потребуется сделать заранее, — прокатать профиль на гибочном станке, порезать на отдельные участки и зачистить до блеска. На даче может просто не оказаться оборудования, а возить его ради козырька не совсем удобно. Все остальные сборочные операции можно выполнить непосредственно по месту. Козырек для крыльца в готовом виде получается габаритным, а сборка каркаса на даче решает проблему транспортировки к месту установки.

Варианты конструкций

Козырек соорудить не сложно, для этого достаточно 1-2 дня работы, для того, чтобы его сделать, можно использовать материалы, что широко распространены и не особо дорогие. Основная сложность работы заключается в выборе подходящей формы конструкции.

Популярные виды козырьков над крыльцом:

• Односкатные – подвесная или опорная кровля, что устанавливается под углом для оттока воды и тающего снега. Подвиды – прямые, вогнутые и односкатные с подзором.
• Двускатный – козырек с двумя наклонными плоскостями. Данный тип более надежен, так как нагрузка лежащего снега равномерно распределяется между двумя поверхностями.
• Шатровой навес – имеет полукруглую форму, его конца обрамляют крыльцо с двух сторон. Подвиды – «маркиза», купол и удлиненный купол.

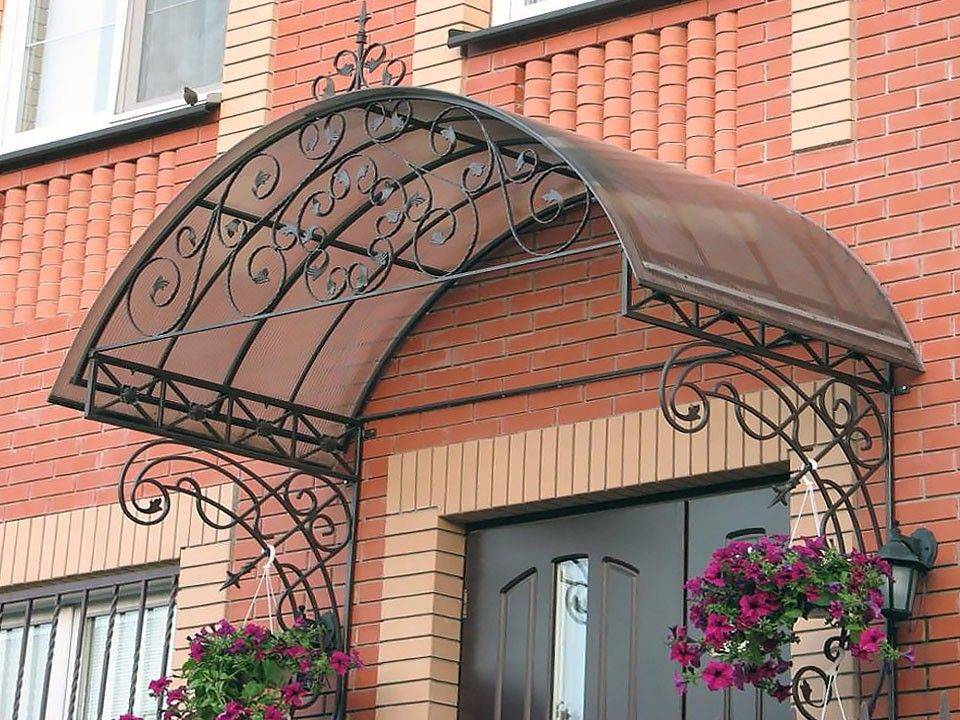

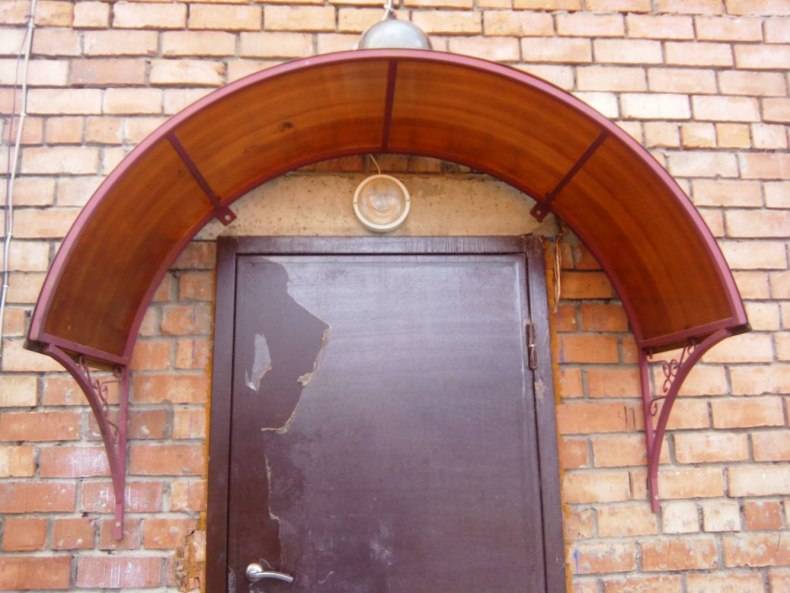

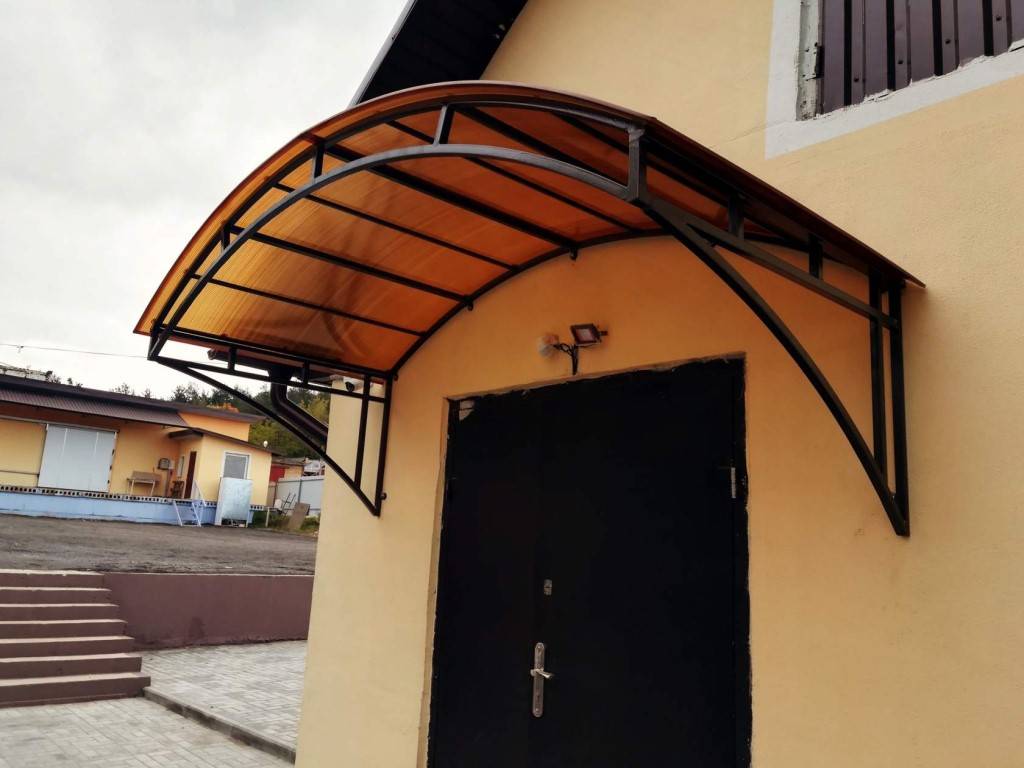

• Арочный козырек – имеет округлую форму и полностью закрывает крыльцо. В зависимости от ширины может быть обычного и удлиненного типа.

Монтаж козырька своими руками

Для простого козырька потребуется поликарбонат толщиной 4-8 мм. Если живите в регионе с суровыми зимами и частыми дождями, рекомендуется размер 10 мм.

По желанию в строительных гипермаркетах по чертежу, вырежут необходимые детали и размеры из поликарбоната. Для монтажа потребуется:

• Листы карбоната, цветовая гамма по желанию.
• Чертеж конструкции.
• Каркас, выбора материала по желанию.
• Сварочный аппарат.
• Саморезы, дрель.
• Рулетка и уровень.

Шаги:

Над входной зоной при помощи маркера, пометить места для крепления каркаса к стене дома.
Сделать отверстия в стене при помощи дрели.
При установке каркаса, в зависимости от его веса и размера, требуется 2 человека. Каркас должен быть прочно закреплен и установлен.
Как будет установлена основа для козырька. Начинается подготовка установки поликарбонатных листов

Важно: если для конструкции устанавливается 2 листа, монтаж не производится встык. Нужно делать небольшой зазор между листами

Поликарбонат нагревается и расширяется.
Торцы козырьки обрабатываются герметизирующей лентой.
Стыковка листов делается сваркой. Швы занимаются наждачной бумагой. Все соединения сооружения обработать герметикам.
Как монтаж готов, снять защитную пленку с поликарбоната.
Козырек готов к эксплуатации.

Навес из профнастила

Как сделать козырек над крыльцом из профилированных металлических листов? Процесс изготовления такого сооружения схож с предыдущим. Так как профнастил имеет больший, чем у поликарбоната, вес, использование алюминиевого профиля для сборки каркаса в этом случае недопустимо. Его собирают только из металлического уголка, труб или деревянных брусков.

Навес из профнастила

Так как металлические листы хорошо проводят звуки, козырек необходимо обязательно звукоизолировать. Иначе звон капель, падающих на металлическую поверхность, будет постоянно действовать вам на нервы. Пенопласт, обладающий низкими звукоизоляционными свойствами, приобретать не стоит. Лучше использовать минвату.

Профлисты должны иметь среднюю толщину и высоту волны 20-60 мм. Для крепления одного листа понадобится 11-12 саморезов с широкой шляпкой, обязательно оцинкованных, снабженных пластиковой или резиновой прокладкой.

Для монтажа отбойной планки, служащей защитой от влаги, стену предварительно штробят на глубину 5-7 мм. В полученное углубление заводят край планки и прикручивают ее к стене. Второй ее край должен лежать на кровле. Место стыка герметизируется мастикой и прокладывается резиновым уплотнителем.

Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы

Сборка навеса

Все последующие операции производятся в соответствии с эскизом конструкции по типовой схеме. Согласно ей в первую очередь устанавливаются стойки, после чего на фасаде монтируется крепежный уголок, образующий вместе с опорами базу для укладки стропил.

Для установки стоек в размеченных точках подготавливаются приямки глубиной порядка 40–50 см, в которые устанавливаются опоры произвольной длины. Затем лунки бетонируются, а сразу же после схватывания бетонного раствора стойки обрезаются в заранее размеченных точках. После этого на них укладываются лицевая перемычка и боковые стропила, ответным концом опирающиеся на стенную продольную балку. Далее необходимо сцепить все эти элементы скобами, что позволит получить надежную несущую конструкцию.

Монтаж перекрытия начинается с укладки промежуточных стропил (брусков 75 х 75), расстояние между которыми не должно быть менее 80 см.

Стропила фиксируются на опорной балке и перемычке посредством скоб или в заранее подготовленных выборках (пазах). Доски обрешетки укладываются поперек стропил с шагом, определяемым размерами заготовок кровельного покрытия.

При его укладке важно учесть следующие моменты. Во-первых, непосредственно перед настилкой кровельного материала каркас обрешетки обрабатывается защитным (антисептическим) составом, предупреждающим гниение древесины

Во-вторых, прямо по обрешетке должен укладываться слой гидроизоляционного материала. В-третьих, любые заготовки настила укладываются, начиная от края навеса с постепенным перемещением в сторону стены здания

Во-первых, непосредственно перед настилкой кровельного материала каркас обрешетки обрабатывается защитным (антисептическим) составом, предупреждающим гниение древесины. Во-вторых, прямо по обрешетке должен укладываться слой гидроизоляционного материала. В-третьих, любые заготовки настила укладываются, начиная от края навеса с постепенным перемещением в сторону стены здания.

И наконец, с целью его крепления рекомендуется применять подходящие для данного материала метизы (для шифера, например, специальные гвозди). Отметим также, что готовый навес может быть дополнен рядом декоративных деталей, придающих ему более привлекательный вид.

Каркас двускатного козырька

Есть как минимум два способа собрать козырек с двумя скатами: из двух или более (зависит от длины навеса) треугольных стропил или из двух прямоугольных рамок с обрешеткой, закрепленных при помощи ригелей. Второй вариант изображен на рисунке ниже, а первый будет чуть дальше.

Навес домиком — один из популярных вариантов

Способ первый

Из бруса или толстой доски собираются два четырехугольника, которые объединяются коньковой доской. Угол наклона скатов задается запилами на коньке, фиксируется ригелями — распорным брусом. Так как кровельный материал настилается от конька вниз, планки обрешетки набиваются в противоположном направлении. Под мягкую черепицу требуется сплошной настил. Это может быть влагостойкая фанера или ОСБ.

Как сделать козырек над дверью в виде домика

Также на земле собираются кронштейны — упоры, которые будут передавать нагрузку от козырька на большую площадь стены. Собрать конструкцию лучше на земле (без крепления кровельного материала). Для того чтобы поднять и закрепить навес потребуются помощники или услуги манипулятора.

Способ второй

Второй вариант — сборка отдельных стропильных конструкций. Может быть этот вариант покажется вам проще — по такому принципу собираются все двускатные кровли.

Пример двускатного крыльца со стропильной системой

Тут тоже собирается рама из бруса и нужны кронштейны. Но рама лежит в горизонтальной плоскости, опираясь на кронштейны. Собираются два — три треугольника из стропил, которые опираются на коньковую балку, а она упирается в стойку, которая вторым концом закреплена на раме. Получается мини-модель обычной стропильной системы.

Чтобы улучшить внешний вид, возле стойки ставят укосы. На фото сверху они изогнутые, но это далеко не обязательно. Можно сделать просто из бруса, запилив его под нужным углом. Собирать систему тоже лучше на земле — ровно соединить на высоте не получится.

Из металла

Если каркас козырька будет из металлической трубы, все намного проще. Труба имеет большую несущую способность, поэтому опорных и вспомогательных элементов намного меньше.

Варят два одинаковых треугольника — по размерам будущего навеса. Соединяют их перемычками, длина которых определяется «глубиной» козырька. Чтобы облицовка не прогибалась, наваривают дополнительные перекладины.

Двускатный козырек над крыльцом из металлической трубы

Готовая конструкция навеса дополняется кронштейнами — упорами. На рисунке выше козырек над крыльцом имеет только упор без укосов. Для регионов с малоснежной зимой этого достаточно, а чтобы удержать солидную массу снега, понадобится укос или стойка. А может быть, и то, и другое (как на схеме ниже).

Красивый двускатный навес над входом, из стальной трубы с фигурными упорами и столбами (схема с размерами)

Декоративные элементы — необязательная часть. Тут может быть обычный треугольник.

Материалы для навеса

На современном рынке строительных материалов предлагают большое количество вариантов кровельного покрытия. Каждый материал имеет свои конструктивные особенности, технико-эксплуатационные характеристики, преимущества и недостатки. Все эти параметры обязательно необходимо учитывать при выборе кровельного покрытия для навесов над входными дверями в загородный коттедж.

Поликарбонат

Этот материал подходит для перекрытия козырьков входных дверей частных домов, выполненных из строительных блоков или кирпича. С деревянными сооружениями поликарбонат плохо сочетается.

Материал имеет привлекательный внешний вид, отличается хорошими эксплуатационными характеристиками, поэтому достаточно востребован на строительном рынке. Под прозрачный сотовый поликарбонат идеально подходят стальные каркасы.

Основные преимущества материала: пластичность, гибкость, легкий вес. Поэтому с ним легко работать и можно создавать изделия сложных геометрических форм. При этом прозрачный поликарбонат является достаточно прочным, устойчивым к механическим ударам. То есть такой навес выдержит любой дождь, град и снег.

Единственный недостаток: материал под постоянным воздействием ультрафиолета теряет свои эстетические свойства. При использовании с солнечной стороны для навеса прозрачного поликарбоната без специальной защитной пленки, материал уже через 2 года эксплуатации помутнеет.

Металлические листы

Стальные листы для перекрытия крыши – это самый бюджетный вариант. Но, для работы с ними необходимо иметь определенные навыки.

Преимущества материала: надежность, прочность, продолжительный срок эксплуатации.

Недостатки: подвержен коррозии, создается сильный шум вод воздействием дождя или града.

Для перекрытия кровли рекомендуется использовать металлические листы, изготовленные из специальных сплавов с антикоррозионными свойствами.

Металлочерепица

Металлочерепица – это современный кровельный материал, отличающийся высокой прочностью, продолжительным периодом эксплуатации и уникальным внешним видом. Перекрыть козырек металлической черепицей можно самостоятельно без привлечения опытных кровельщиков. Материал прекрасно подходит под любое дизайнерское исполнение фасада здания.

Недостатки металлочерепицы: сильно нагревается на солнце, плохие шумоизоляционные показатели.

Профнастил

С профилированными листами легче работать, чем с металлочерепицей. Этот материал и стоит дешевле, и его проще монтировать на крышу. Готовый навес из профнастила имеет привлекательный внешний вид. При этом не требуется дополнительная покраска поверхности.

Единственный недостаток стройматериала: неустойчив к механическим повреждениям.

Материал для козырька

Причины, формы, нормативы… чтобы наш читатель имел полное представление о навесах для крыльца, осталось рассмотреть только используемые для их производства строительные материалы. И тут сразу же следует внести ясность:

Для создания козырьков используются:

1. Конструкционные
2. И кровельные

С первыми просто. Там только металл и дерево. При этом пиломатериал будет дешевле, но подойдет только для простых скатов, в то время как из стали не трудно создать козырек любой формы и сложности.

С кровельными продуктами несколько сложнее. Но все равно все они легко делятся на 4 большие группы:

1. Листовые жесткие
2. Листовые гибкие
3. Рулонные
4. И штучные

К первым мы относим классический шифер, металлочерепицу, профнастил, стекло и прочие листовые продукты, форму которых нереально изменить без повреждения самого материала. Данные изделия отличаются надежностью и высокой скоростью монтажа, но довольно заурядным дизайном.

Во второй группе мы видим сотовый поликарбонат, листовой металл и акрил. То есть такие, которые позволяют работать с арочными конструкциями. Пожалуй, это самая популярная сегодня группа продуктов.

Рубероид, фольга, ткань и разнообразные пленки составляют третью группу кровельных покрытий, которые хотя и нечасто, но также используют для обшивки стильных козырьков. К преимуществам следует отнести дешевизну и мобильность. Но тут что то одно. Или пленочный навес действительно обойдется в копейки или же позволит по необходимости как закрывать зону крыльца, так и открывать ее для солнца.

Наконец четвертая группа – это черепица. Она может быть металлическая, керамическая битумная, пластиковая или даже деревянная. Суть технологии от этого не изменится. Кровля тут выкладывается из небольших фрагментов, что позволяет создавать навесы самых разнообразных форм.

Навес или козырек

Несмотря на внешнюю схожесть, оба изделия обладают рядом принципиальных различий.

• Навес обязательно оснащается вертикальными столбами-подпорками, тогда как козырек таковых не имеет.
• Площадь навеса заметно больше, чем козырька.

При подборе варианта, наиболее подходящего для строения, важно учесть ряд факторов.

• Конструкция должна соответствовать размерам и назначению здания. К примеру, кованые козырьки будут выглядеть неуместно при размещении на скромных дачных домиках-времянках. Массивный и громоздкий навес может испортить впечатление от парадного входа в коттедж.
• Опорные элементы для навеса желательно изготовить из того же материала, что и само здание. Иначе конструкция может показаться чужеродным дополнением и вызвать искреннее недоумение.
• На стадии планирования требуется точно определиться с габаритами и дизайном конструкции.
