Монтируем навес над крыльцом своими руками из поликарбоната в частном доме своими руками – Инструкция монтажа — Схема

Выбор дизайна

Определившись с материалом, мы с сыном сразу же полезли в интернет, чтобы посмотреть, что же можно из него эдакого сделать. Интересные картинки вдохновляют. И это факт!

Красота-то какая. Правда визуальная эйфория очень быстро была смыта практичным реализмом. В большинстве выше рассмотренных проектов, широко применялась декоративная ковка. А она, в отличие от самого поликарбоната, особой дешевизной не похвастатья не может.

И чем замысловатее понадобится узор, тем больше за него попросят. Потому, вооружившись шкурой неубитого медведя, мы начали натягивать ее на скелет своих возможностей.

Основные споры велись вокруг арки и двухскатного козырька.

По сути, это одно и тоже. Только арочный навес требует меньше фурнитуры и может быть обтянут одним листом поликарбоната. Но зато для его изготовления нужен трубогиб, которого у нас не было.

Сразу же скажу. Если у вас нет трубогиба, это вовсе не повод отказываться от красивых арочных форм. Как правило, услуги по сгибанию профиля предоставляет та же контора, которая его и реализует.

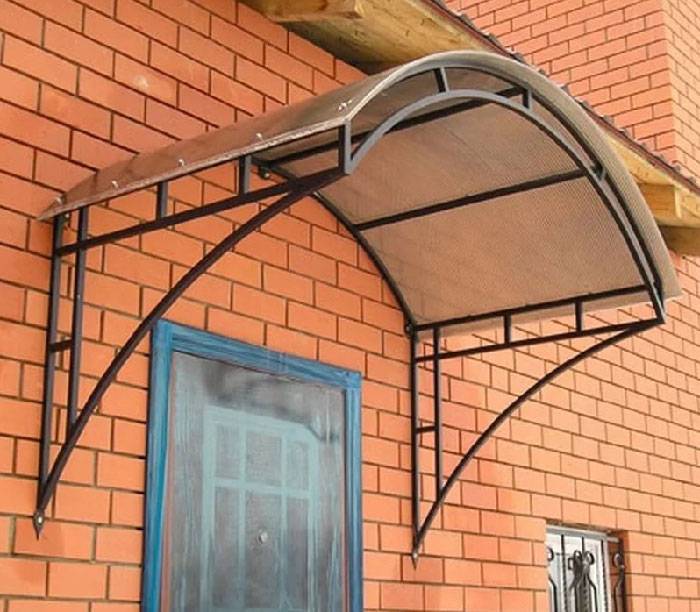

В общем, мы подумали и я решил, что козырек будет арочный.

Типы навесных строений

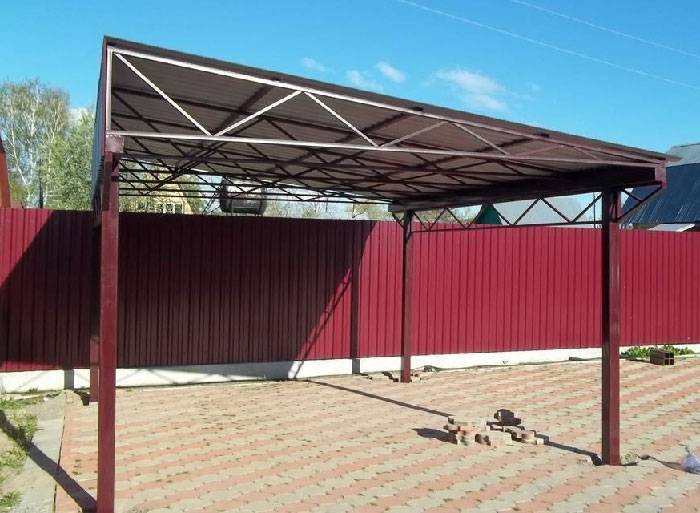

Навесы из профтрубы классифицируют по типу опорной и стропильной систем.

Тип опорной системы зависит от места расположения навеса относительно других строений. Разделяют пристроенные, консольные и отдельностоящие конструкции.

Тип навеса	Сфера применения	Особенности конструкции
пристроенный	террасы, веранды, открытые помещения кафе, пристроенные автостоянки, козырьки над входными группами	пристраивается к одной или нескольким стенам существующего здания, имеют дополнительные опоры
консольный	козырьки небольшого размера над входными группами, окнами, балконами	не имеет опор, крепится непосредственно к стене строения, дополнительную фиксацию обеспечивает система подвесов, также закреплённая на стене
отдельно стоящий	надворные постройки, навесы над игровыми, спортивными площадками или отдельными снарядами, частные и общественные автостоянки, летние кафе, остановочные павильоны и так далее	опирается на одну опору (навес-зонтик) или опорную систему из нескольких стоек

Так как крыша – основная часть навесной конструкции, сложность возведения навеса зависит именно от формы кровли.

По типу стропильной системы выделяют одно– и двускатные, арочные и шатровые навесы.

Тип навеса	Особенности конструкции	Особенности монтажа
односкатный	одна сторона опорной системы выше другой, если навес отдельно стоящий, у консольных и пристроенных навесов верхние концы стропильных ног крепятся к стене, нижние опираются на подвес или опору	самый простой в исполнении тип навеса, не требующий проведения сложных расчётов и наличия специального оборудования, подходит любой кровельный материал, для монтажа навеса над большой площадкой стропильную систему собирают на основе ферм в виде прямоугольного треугольника
двускатный	верхние концы стропильных ног опираются друг на друга или на конёк, необходимы дополнительные вертикальные и наклонные элементы для устойчивости системы	при наличии правильных расчётов и чертежа монтаж ненамного сложнее, чем односкатного навеса, монтаж кровельного материала усложнён только необходимостью установки конька, фермы для монтажа стропильной системы большого навеса имеют форму равностороннего треугольника
шатровый	стропильные ноги встречаются в одной точке – вершине шатра	расчёт стропильной системы усложняется с ростом числа скатов крыши, для выполнения кровли требуется точная нарезка кровельного материала, необходимы специальные кровельные элементы для защита стыков и вершины крыши
арочный	кровля имеет форму волны, арки или полуарки, стропильная система собирается на основе дугообразных стропильных ног или ферм	самостоятельное изготовление стропил или ферм возможно только при наличии трубогиба и навыка по формированию одинаково изогнутых труб, кровельный материал для такого навеса должен быть гибким, криволинейные навесы своими руками монтируют редко

Как крепить если стена многослойная

В последнее время все больше зданий имеют многослойные наружные стены — вентилируемые фасады, утепление… Несущая часть стены оказывается закрытой парой-тройкой слоев материалов, несущей способности которых хватает разве что на удержание собственной массы. Ничего прикрепить к ним не удастся. Вся нагрузка должна приходится на несущую стену.

Как крепить козырек над входной дверью к трех или двухслойной стене

Даже если наружный слой — отделочный кирпич, к нему крепить ничего не стоит. Кладка обычно ведется в полкирпича. Так что она только внешне выглядит прочной. Массу даже самого небольшого и легкого навеса не выдержит, при этом не помогают и опорные колонны.

Поэтому с любой многослойной стеной во всех отделочных/утеплительных слоях проделывают отверстия, элементы конструкции крепят к несущей стене.

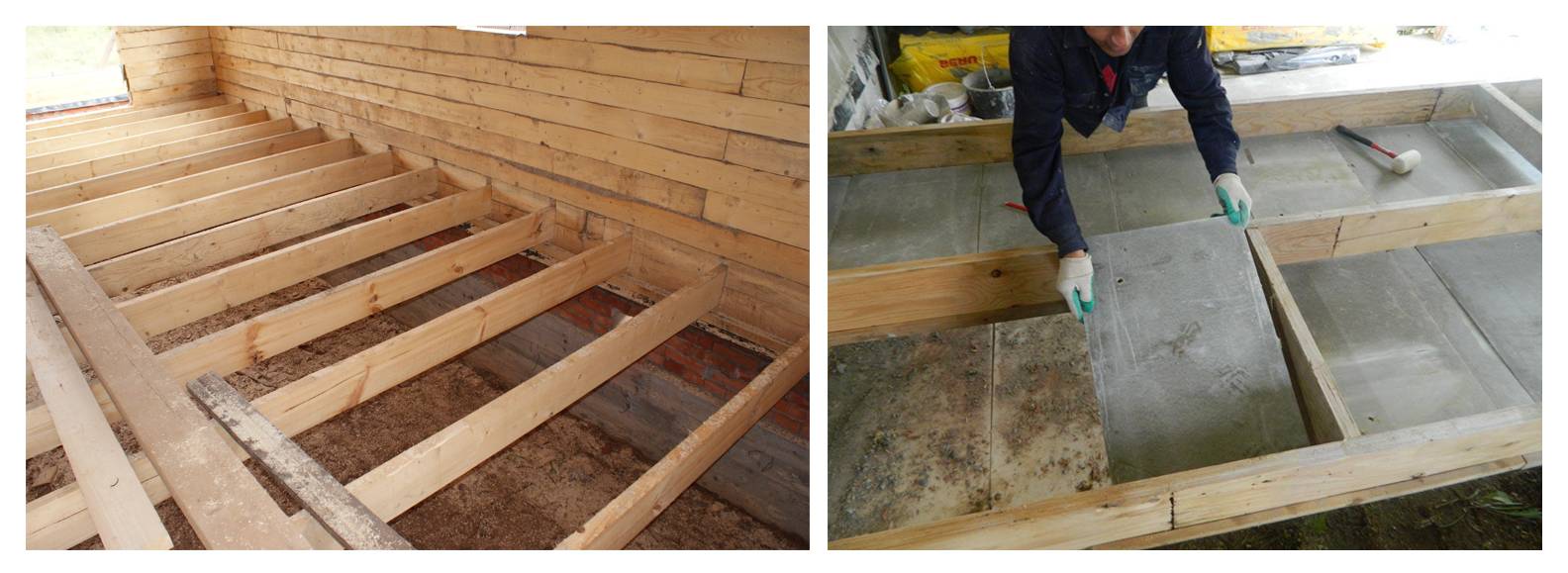

Изготовление каркаса для крыльца

Наиболее подходящими материалами для каркаса крыльца является древесина и металлический профиль. Рассмотрим особенности изготовления и монтажа обоих вариантов.

Для деревянного «скелета» можно использовать брусья 5 х 5 см. Для начала на ровной поверхности сконструируйте будущую верхнюю часть каркаса – козырек, а затем соедините между собой все элементы саморезами. Обработайте дерево антисептиком и закройте стыки специальными уголками.

Металлический каркас

Если вы будете использовать металлический профиль, то сначала вам нужно рассчитать необходимое количество арок для каркаса. Они могут быть как прямыми, так и изогнутыми. Для того чтобы профиль хорошо сгибался, сделайте на нем неглубокие надрезы через каждые 5 см. Когда необходимое количество арок будет готово, соедините их в козырек необходимой формы, а надрезы сварите и зачистите болгаркой. Обработайте полученный каркас обезжиривателем, а затем, при необходимости, покрасьте его.

Процесс непосредственного монтажа обоих каркасов схож. Так, если вы сооружаете открытое крыльцо с небольшим козырьком, то каркас можно прикрепить только к прилегающей стене – для этого подойдут обычные саморезы. Если же вы делаете закрытое крыльцо с широким навесом, верхний каркас нужно крепить на несущие вспомогательные стойки, на котором также необходимо зафиксировать «скелет» для будущих стенок. Опоры изготавливайте из материала каркаса – дерева или металла. Выройте ямки глубиной 15 см, установите в них строго вертикальные опоры необходимой длины, залейте их цементом и закопайте землей, а потом монтируйте каркас на полученные стойки.

Чтобы навес был надежным, укрепить опоры

Материал каркаса: дерево, пластик или металл?

Обычно к входной двери дома приковывается все внимание гостей и посетителей. И козырьки с покрытием из цветного или прозрачного поликарбоната выглядят наиболее выигрышно в этом плане

Особенно, если их основанием служит кованый металл. А еще сегодня можно приобрести готовые козырьки, которое остается только собрать и установить.

Поэтому давайте первым делом определимся, какой каркас вы будете изготавливать или приобретать под поликарбонатное покрытие. Скажем так: легкая прозрачная крыша для козырька будет смотреться замечательно на каркасе любого материала изготовления, но в функциональном плане древесина, металл или пластик довольно сильно отличаются.

Деревянный каркас. Дело мастера боится!

Например, дерево обойдется вам недорого, если только вы не станете закупать для такого незначительного элемента ценную породу. Ровные деревянные конструкции смотрятся отлично и всегда напоминают о том, что к ним была приложена рука хозяина дома, но, к сожалению, подвержены гниению и повреждению от некоторых видов насекомых. Ведь учитывайте, что скорее всего древесина на свежем воздухе будет открыта их доступу, а в саду, как говорится, что только не летает. Поэтому все эти элементы нужно будет тщательно пропитывать антисептиком и биозащитными препаратами.

Даже на самых простых деревянных каркасах получаются вполне стильные, добротные козырьки. Причем древесина выглядит не хуже пластика или алюминия:

Кроме того, для изготовления деревянного каркаса конкретно под прозрачное покрытие даже существует своя технология скрытого крепления:

Тонкий алюминий для легких козырьков

Из алюминия получаются легкие и прочные козырьки, ко всему еще и пластичные. При этом алюминий не подвержен коррозии, поэтому грунтовать или красить его вовсе не обязательно. Такой каркас легко собирается на саморезах, правда, под тяжелую натуральную черепицу его лучше не использовать.

Если вы любите возиться с компьютером, то можете сделать проект такого козырька в конструктивной 3D-программе. Все параметры в таком случае получится довольно точно рассчитать, благодаря чему вы сэкономите на материале. Тем более, что сама конструкция здесь проста, вот примеры:

Гибкий пластик готовых изделий

Если вы пока по какой-то причине не готовы засучивать рукава, тогда поликарбонатный козырек можно приобрести в готовом виде. А собирать его не сложно:

Вот сам процесс сборки готового козырька, шаг за шагом:

Весь процесс сборки займет от силы часа два. Одним словом утром купили – в обед уже повесили. Готовый вариант обойдет немного дороже самодельного, плюс пластик – не самый долговечный материал, а ведь на него под открытой атмосферой будут воздействовать и ультрафиолетовые лучи, и дождь, и град. Но как временное решение такой козырек вполне можно рассматривать.

Податливая сталь для особых проектов

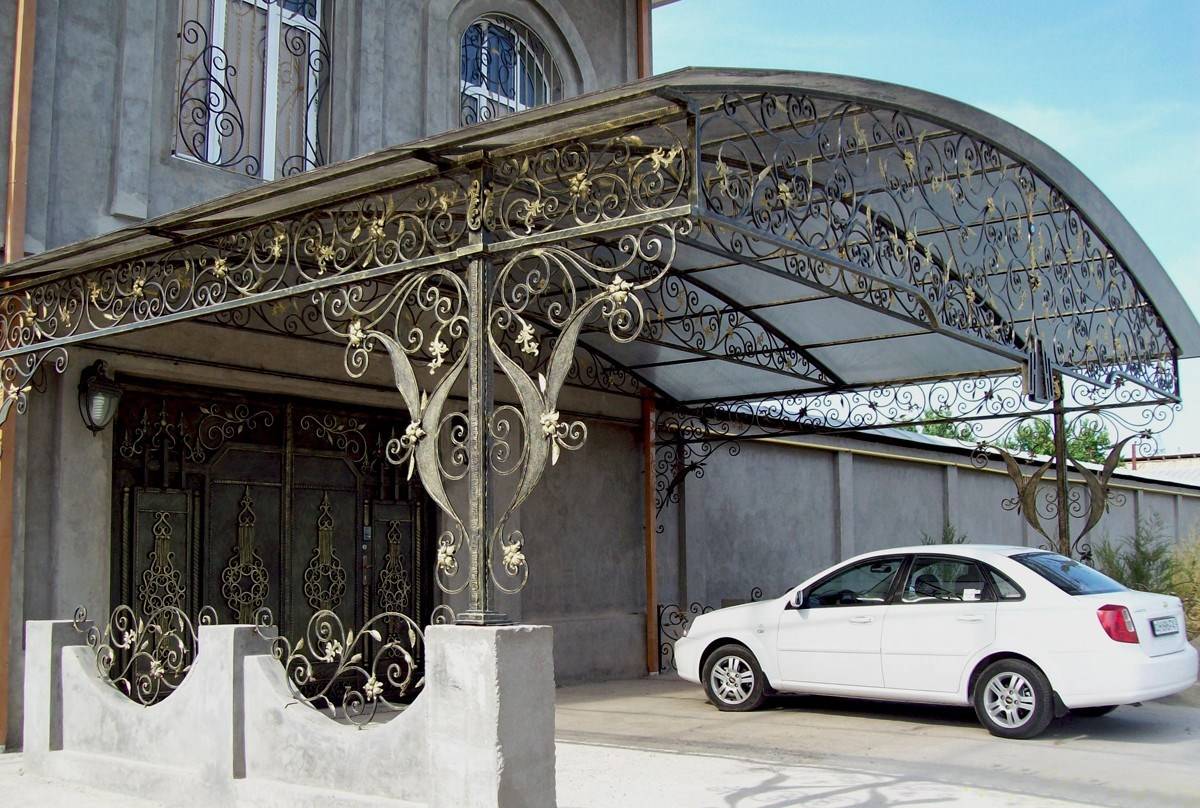

И, наконец, сегодня достаточно модные кованые козырьки. Они смотрятся очень презентабельно, стильно и богато. Особенно, если другие металлические элементы дома тоже выполнены в таком же стиле:

Кованые козырьки обходятся всегда дороже деревянных или металлических. Все дело в том, на их изготовление идет в расход сверхпрочная сталь, чтобы та смогла выдержать высокую температуру накала. А для самой сборки каркаса используется металлопрокат сечением 20х20 мм, для декоративных элементов – прутки 12х12 мм. Потом в процессе изготовления заготовку разогревают до температуры 800 градусов в специальной печи, и придают нужную форму.

Бывает, что такие козырьки изготавливают методом холодной ковки, без нагрева, и при этом используется гибка, сварка и прессование. Для таких процессов тоже нужно тоже обращаться к профессионалу, хотя провернуть подобное в домашних условиях куда проще, чем накаливание металла. Посмотрите, из каких отдельных элементов собирают такой каркас:

Но отметим, что при холодной ковке получается немало бракованных деталей, исправить которые уже не получится. А когда человек стоит возле входной двери, например, гость, он невольно рассматривает все то, что находится в непосредственной близости. И грубая работа кованых элементов козырька может испортить все впечатление о доме. Да и вариантов дизайна таких заготовок совсем немного.

Предназначение входного навеса

Если говорить о строении в целом, навес или козырек над крыльцом состоит из каркаса и кровельного материала (облицовки). Еще могут быть опорные стойки, которые поддерживают наружный край навеса. Они — необязательный элемент. Нужны тогда, когда нет уверенности, что конструкция без дополнительных опор сможет удержать осадки.

Козырек над входом: общее устройство

Под осадками в основном подразумевают снег. В регионах с большим количеством снега можно либо уклон козырька сделать крутым — чтобы снег быстро сходил, либо установить дополнительные опоры. Можно сделать и то, и другое, как обычно и поступают — запас надежности/прочности успокаивает и вселяет уверенность.

Материалы каркаса и стоек

Каркас и опоры козырька над входной дверью делают из:

• металла:
  • стального уголка;
  • полос металла;
  • круглой трубы;
  • профилированной трубы;
• древесины — деревянного бруса.

Металлический прокат разного типа и древесина — вот два материала, которые используют при строительстве козырька над крыльцом

Самый популярный в последнее время материал для изготовления каркаса навеса над крыльцом — профилированная труба. При равных размерах и толщине стенок с круглой трубой (если сравнивать диагональ и диаметр), профиль имеет большую жесткость. При этом он есть самых разных сечений — квадрат и прямоугольник с разными сторонами, его можно гнуть в дуги, он проще в сварке и креплении к стенам, отлично сочетается с элементами традиционной или холодной ковки, по долговечности такой же, как и другие стальные изделия. В общем, именно профилированная труба сегодня в фаворе.

Из чего делают облицовку навеса над крыльцом

Если говорить о материалах для облицовки козырька над крыльцом — тут выбор очень широк. Очень часто навес над входом в дом делают из того же материала, что и кровля. И это правильно, так как в таком случае получается гармоничное оформление дома. При таком решении применяется любой кровельный материал:

• шифер;
• металлочерепица;
  Одинаковым материалом крыт навес над крыльцом и крыша — черепицаСовпадать должен еще и стильМягкая черепица на крыльце и кровлеМеталлочерепица на крыше и козырькеПри совпадении стиля и материала получается гармоничный вид
• мягкая битумная черепица;
• натуральная черепица;

Второй вариант — использовать материал, который применяется в ограде. В этом случае и стиль оформления, и элементы декора должны быть узнаваемыми. Это создаст единый ансамбль с участком. Тут материалы могут быть такими:

• шифер (обычно плоский, но не факт);
• профнастил;
• поликарбонат;
• деревянная доска.

И третий вариант оформления козырька над крыльцом — поставить «нейтральный» по стилю и материалу навес. Сюда можно отнести:

• деревянный навес;
• поликарбонат (необязательно поликарбонат сотовый, есть и листовой);
• листовой пластик;
• стекло.

Поликарбонат сочетается с деревомСмотрится неплохоДлинный козырек не только над крыльцом, но и над входной дорожкой

Реже всего применяют стекло. Использовать надо усиленные виды типа триплекса, а они мало того, что дороги, так еще и весят солидно, так что точно требуются дополнительные подвесы или мощные опорные колонны. А если учесть, что листовой поликарбонат или пластик по внешнему виду мало чем отличается от стекла, становится понятным почему стекло непопулярно.

Формы навесов

Форм козырьков над входной дверью более десятка. Самый простой в изготовлении — односкатный навес. Требует минимум усилий и материалов, а выглядеть может очень неплохо. Минус его в том, что при сходе снега сугроб окажется у вас перед дверью и его срочно надо будет ликвидировать. Такой же «болезнью» страдают другие модели с наклоненными вперед скатами. Это отличные варианты для регионов с малоснежными зимами, но с жарким солнцем — не совсем для наших широт. Хотя, если вас не пугает необходимость срочной уборки снега, можно сделать любой из вариантов.

Формы и названия козырьков над крыльцом

Чуть сложнее сделать двускатный козырек (это который домиком) и простую арку. Они хороши тем, что сошедший снег оказывается по бокам от входа и, даже при большом его количестве, нет необходимости срочно его убирать. Так что для регионов с большим количеством снега, это лучшие модели.

Проектирование навеса из профильной трубы

Прежде всего нужно определиться с назначением навеса, будет это просто козырёк над крыльцом или же навес над парковкой авто. При составлении проекта необходимо учесть:

1. Размер. Это зависит от цели строительства навеса и той площади, которую он призван защищать.
2. Кровельный материал. Его толщина влияет на нагруженность силовых элементов каркаса, а значит, и на выбор опор.
3. Количество сезонных осадков и силу ветра. Это влияет на выбор материала для опорных элементов и кровли.
4. Тип крепления козырька к дому.

Необходимый инструмент

Для выполнения работ по изготовлению навеса понадобится следующий инструмент:

• сварочный аппарат для дуговой или полуавтоматической сварки, электроды универсальные;
• болгарка с отрезным и шлифовочным дисками;
• рулетка длинной от 5 м;
• маркер;
• уровень, гидроуровень или лазерный нивелир;
• шуруповёрт, свёрла;
• гаечные ключи;
• лопата или бур.
• средства защиты глаз и рук.

Выбор материала

Для изготовления легковесного каркаса козырька отлично подойдут холоднокатаные или электросварные трубы квадратного сечения с толщиной стенок 2 мм, так как они обладают высокой прочностью на сжатие и изгиб, легко сопрягаются в местах сварных соединений. При изготовлении ферм лучше использовать трубы прямоугольного сечения. При изготовлении навеса для авто в качестве опор стоит выбирать квадратные профтрубы шириной от 5 до 10 см. Они выдерживают высокую поперечную нагрузку.

Профильные трубы квадратного и прямоугольного сечения идеально подходят для изготовления опорных элементов каркаса

Чертежи и расчёт материала

Расчёт материала, требуемого для изготовления навеса, задача нетрудная. Достаточно определиться с размерами будущего козырька, затем начертить чертёж. Основываясь на нём необходимо подсчитать общую длину профильной трубы с учётом ширины реза диска.

На эскизе необходимо указать все размеры

В случае строительства навеса для авто и места отдыха, нужно учитывать, что придётся добавлять вертикальные опоры и проводить монтаж закладных в фундаменте.

Изометрический чертёж-схема с размерами навеса для зоны отдыха поможет в будущем строительстве

Почему именно поликарбонат

Складывается навязчивое ощущение, что в этом году меня преследует крылечная тема. Осенью на даче крыльцо развалилось, а весной у сына в частном доме рухнуло. Элементарно не выдержало снеговую нагрузку и отвалилось вместе с куском фасада. При этом Антон утверждал, что нанял для постройки козырька профессионалов! Тут даже спорить с ним не хотелось. Прибить тяжёлый деревянный навес поверх пенопласта могли только «настоящие профи».

Но осознание истины само по себе не решило еще ни одну проблему. А потому созданием нового козырька предстояло заняться мне. Ну, а кому еще? Еще один набег бракоделов домик мог и не пережить.

Тогда, да собственно и сегодня, оптимальным вариантом мне показался козырек из поликарбоната на металлическом каркасе. Вот короткий список доводов в пользу такого решения.

• Сотовый поликарбонат имеет ничтожный фактический вес, так как на 85% состоит из воздуха. Для меня это был основоположный критерий.
• Термопласты обладают достаточной гибкостью, чтобы использоваться для обшивки арочных навесов. А ведь именно криволинейные конструкции лучше других сбрасывают с себя снег.
• Полупрозрачные цветастые листы, обладают визуальной привлекательностью и подходят для создания оригинальных проектов.
• Поликарбонат прост в обработке и не требует наличия специфического, дорогостоящего оборудования.
• И наконец, стоимость этих пластиковых листов еще никого не загнала в кредиты. Термопласты — это доступный кровельный продукт.

Красота и дешевизна при минимально возможном весе — чего еще желать простому пролетарию?

Выбор материала для каркаса

Каркас навесного сооружения можно построить из металла или дерева. Для этого используются алюминиевые или стальные профили, а также кованые детали. Кованый каркас дорог, но такой навес будет выглядеть очень красиво и оригинально — смотрите фото.

Основа из стального профиля, уголка или трубы прочная и долговечная, но при условии защиты от коррозии. Для этого необходимо обработать каркас грунтовкой и краской. Соединяются детали, как правило, с помощью сварки. Сталь хорошо тем, что из нее можно изготавливать конструкции сложной формы.

Основание из алюминия хорошо тем, что этот материал легкий, прочный, гибкий, а также не требует покраски и других покрытий.

Требования к козырькам

Козырек должен быть не только практичным, но и безопасным, поэтому есть ряд требований, которому должна соответствовать конструкция козырька:

• герметичность;
• прочность;
• привлекательность;
• достаточная ширина и длина;
• соответствие общему настроению здания.

Одной из основных функций козырька является защитная. При этом речь идет как о жильцах и гостях, которые будут входить в дом, так и о самой входной двери. Хороший козырек является герметичным, т. е. через щели в его настиле не протекает дождевая или талая вода. Это продлевает срок службы материала, из которого изготовлена дверь. Кроме того, козырек отбрасывает тень на крыльцо, что препятствует быстрому выгоранию лакокрасочного покрытия, которое нанесено на наличники и дверь.

Конструкция козырька должны быть достаточно прочной. Это означает, что она без особых сложностей должна выдерживать как собственный вес, так и ветровую нагрузку, которая в некоторых случаях может в несколько раз превосходить вес конструкции козырька. Кроме того, зимой при обильных снегопадах часть осадков будет задерживаться на козырьке. Его прочности должно хватить и на вес снежного покрова.

Козырек не является модулем, который делается, чтобы просто было. Он должен быть привлекательным и задавать общее настроение. В то же время конструкция козырька не должна противоречить экстерьеру здания. Это выражается как в линиях каркаса, так и в расцветке. Ширина козырька должна быть такой, чтобы вылет с каждой стороны от двери составлял минимум 50 см. Только в этом случае можно говорить о достаточной защитной функции.

Как сделать козырек над крыльцом. Поэтапная инструкция

Установка козырьков проводится в несколько этапов, у каждого из которых есть свои тонкости и нюансы.

Данное мероприятие проводится в следующей последовательности:

1. Составление эскиза. Рисунок делается в масштабе и цвете. Подбирается наиболее подходящий по дизайну и эффективности вариант.
2. Осуществляется выбор материала. Следует остановиться на прочной и долговечной продукции, соответствующей требованиям безопасности.
3. Составляется схема. В ней нужно охватить все аспекты строительства, включая способы крепления деталей.
4. Изготовление каркаса. В зависимости от выбранной конструкции эта часть сооружения собирается на земле или непосредственно на фасаде.
5. Укладка кровельного материала, проверка сооружения на прочность, герметичность и правильность сборки.

Что следует учесть перед тем как сделать навес над крыльцом

Перед тем как сделать козырек над входной дверью, необходимо оценить следующие факторы:

• уровень и интенсивность осадков в регионе;
• господствующее направление и сила ветра;
• тип грунта;
• несущая способность стены фасада;
• дизайн и стиль здания;
• необходимость установки дополнительных опций;
• стоимость проекта;
• собственные навыки и финансовые возможности.

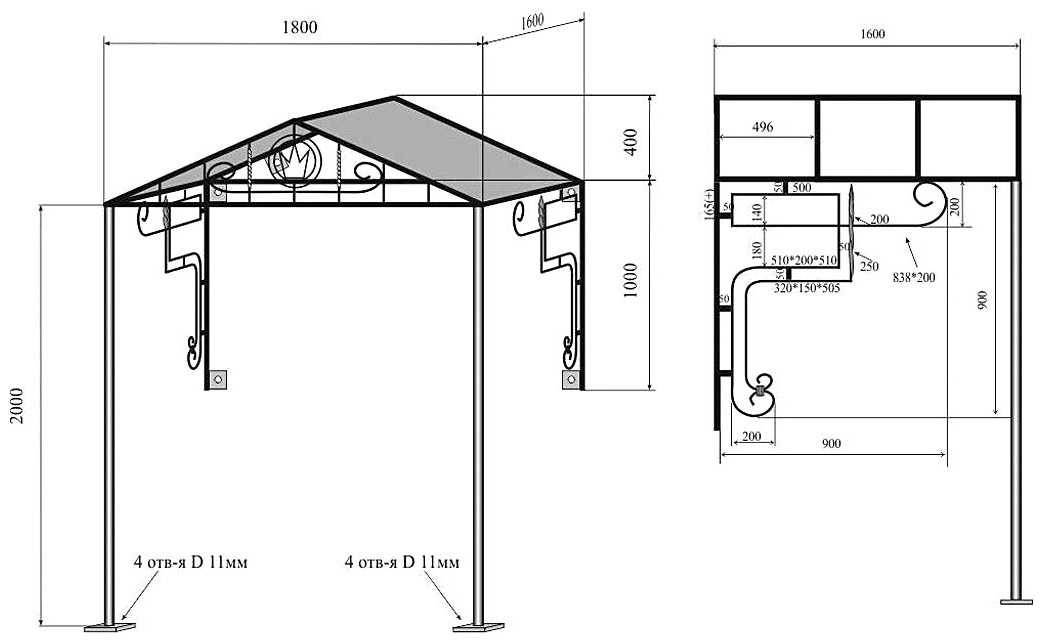

Дизайн и чертеж изделия

Основы разработки дизайна навесов основываются на их органическом сочетании со стилем строения и функций, которые должно выполнять сооружение. Если козырек над дверью нужен только для защиты от непогоды, то можно остановиться на самых простых и недорогих скатных проектах. В тех случаях, когда строительство проводится в едином ансамбле, нужно выбрать более дорогие материалы и изящную ажурную конструкцию.

При составлении чертежей необходимо указывать в них следующие данные:

• виды материалов;
• тип крыши;
• параметры сооружения (длина, ширина, высоты);
• схема каркаса;
• порядок крепления сооружения (подвесное, навесное, опорное);
• расположение облицовки;
• места крепления электрических приборов.

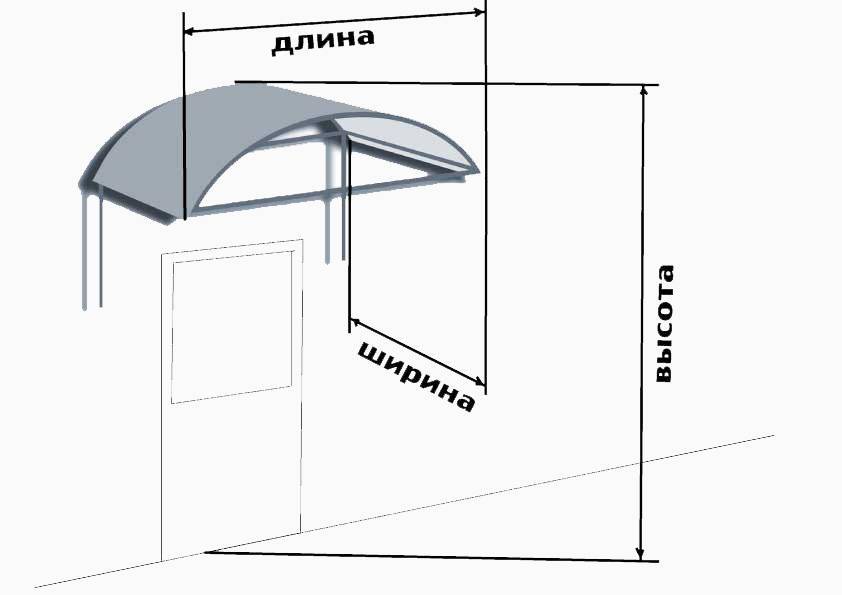

Как правильно рассчитать размер крыши крыльца

Зная, какая должна быть расчетная прочность кровельной плоскости (200 кг/м²), можно при помощи математических действий рассчитать максимальный размер крыши. Для этого нужно вычислить ее площадь (Д х Ш) и умножить на предельный показатель. После этого нужно изучить показатели прочности кровельных материалов. Если они недостаточны для плоской или скатной кровли, то нужно увеличить угол наклона.

Форма козырька: скатная, арочная или необычная?

Если с материалом изготовления вы определились, давайте продумаем форму будущего козырька. Обычно любая его конструкция, не зависимо от устройства крыши дома, смотрится хорошо. Но здесь нужно учитывать такой момент: куда именно должен падать снег и стекать вода с козырька? Если без разницы, тогда подходит любой вариант.

Например, с односкатным козырьком перед крыльцом всегда будет лужа, если только дорожка перед ним не сделана заранее под уклоном. А с двускатным и снег, и дождевая вода будут распределяться на две стороны.

По желанию изготавливают вычурную, необычную форму козырька, чтобы украсить ею дом. Только продумайте ее так, чтобы на ней не скапливалась потом шапка снега:

Особенно много весит мокрый снег, который способен оборвать даже самое надежное крепление, а для выходящих из дому людей это даже небезопасно.

Как правильно определить размеры конструкции, и разработать чертёж

В первую очередь, как и в строительстве любого объекта, необходимо продумать и создать проект будущего сооружения. Для того чтобы создать качественный чертёж, нужно:

• выбрать место, где будет устанавливаться навес;
• измерить площадь, и просчитать каркас;
• определиться, из какого материала будет сооружён скелет: из дерева или металла;
• выбрать тип поликарбоната;
• составить чертёж.

В открытых источниках можно найти огромное количество готовых проектов

Учёт продольного и поперечного шага конструкции — немаловажный момент создания подробного чертежа. Продольные несущие опоры должны иметь шаг не больше 70 см, а поперечные рассчитываются в зависимости от того, какую толщину имеет лист поликарбоната. Для материала толщиной в 8–18 мм шаг делается не более 1 м. Если лист поликарбоната имеет толщину до 8 мм, то шаг уменьшается до 70 см.
