Напольный шкаф для кухни своими руками

Чертежи нижних угловых кухонных шкафов

В кухнях при проектировании гарнитура используются три вида угловых кухонных шкафов-тумб. Приведу типовые схемы и чертежи конструкции. Она может изменяться в большую и меньшую сторону. При уменьшении в обязательном порядке учитывается ширина получаемого на выходе фасада – от этого зависит доступ к внутреннему пространству шкафа.

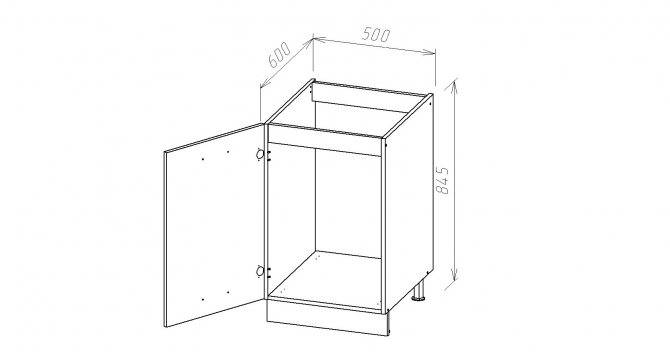

Чертеж прямого углового кухонного шкафа

Самый компактный размер углового кухонного шкафа именно у этого вида. Он представляет собой типовую тумбу с одним «заглушенным» фасадом-фальшпанелью и нащельником, для возможности «приставить» к нему под углом еще один модуль. По аналогии с обычными неугловыми модулями, планки для крепежа столешницы ставятся плашмя или вертикально, в зависимости от назначения модуля.

Если в угловой кухонный шкаф своими руками планируется врезать мойку, то схема сборки, сам чертеж адаптируется под подвод коммуникаций водоснабжения. Чтобы не делать по месту выпилы во внутренней боковине по месту, можно сразу заложить сборку из узких вертикальных планок. Допустим, следующим образом.

Стандартные размеры углового шкафа – 1000-1050мм в длину при ширине фасада 400-450мм. Заужая столешницу у приставного модуля, например, до 500мм в ширину, можно уменьшить длину до 900-950мм соответственно с сохранением ширины фасада.

Чертеж нижнего углового кухонного шкафа-трансформера

Данный вид углового кухонного шкафа нижнего ряда гарнитура фактически представляет собой объединенную конструкцию выше рассмотренного модуля с приставным. За счет открывающегося «гармошкой» дверцы-трансформера, доступ к внутреннему пространству довольно большой. Поэтому ширину фасадов вполне можно уменьшить до 300-400мм. При этом по габаритам модуль будет занимать место 850х850мм или 950х950мм соответственно. Внутренняя конструкция может быть с одной глухой стенкой или с двумя полыми, со стоевой в виде уголка.

Длинные внутренние планки «выстраиваются» вдоль основной столешницы, чтобы примыкание со стыковочной планкой имело жесткий упор.

Симметричная конструкция – не единственная. В кухне угловой шкаф-трансформер может быть и других размеров, например, 950х750мм. При этом несимметричность достигается не только за счет уменьшения глубины столешницы с одной из сторон.

Нюансы в проектировании:

  • При разной ширине фасадов действует правило – узкий крепится к широкому, а не наоборот. Это обусловлено весом – к «тяжелой» дверце присоединяется «легкая». Иначе со временем дверца-трансформер провиснет.
  • Будьте внимательны, если планируется использовать фасады с фрезеровкой. Фреза, ее глубина и отступ от края должна позволять врезать петлю-трансформер. Именно по этой причине в узких фасадах обычно не делают фрезу, а оставляют гладкими, без рисунка.

Чертеж нижнего углового кухонного шкафа-трапеции

Визуально модуль нижней тумбы трапецией напоминает корпус навесного углового шкафа и собирается по тому же принципу.

Из-за довольно объемных размеров угловой кухонный шкаф данного вида редко используется в малогабаритных кухнях, поскольку «съедает» много места. Да и внутреннее пространство используется крайне нерационально: без дополнительных приспособлений в виде выдвижных корзин, ведер редко удается задействовать более 20% свободного места внутри. Это некритично, когда кухня довольно большая и нет нужды задействовать каждый сантиметр для хранения.

Угловой шкаф-мойка трапеция хорошо смотрится со столешницей из искусственного камня с гнутым фасадом.

Если планируется использовать бюджетный вариант – пластиковую столешницу, придется смириться с двумя-тремя стыками. А между тем, в предыдущих рассмотренных вариантах угловых модулей, стык будет всего один.

Количество стыков столешницы зависит от изначальных возможностей производства. Если используются готовый постформинг шириной 600 мм, то их будет три. Если производитель имеет возможность предложить изготовление столешницы пятиугольной формы, соответствующей габаритам тумбы-трапеции, то два.

Нередко при постформинге реализуют конструкцию с подиумом, уходя тем самым от шва-стыка за мойкой.

ПРИВЕШИВАЕМ ОТКИДНУЮ ДВЕРЦУ

1. Вырежьте по заданным размерам дверцу нижнего отделения шкафа J. Сделайте два пропила на лицевой стороне и просверлите три отверстия под ручки (рис. 3).

2. Расположите петли так, чтобы их широкая часть лежала на нижней внутренней стороне дверцы J, а шарнир оставался на наружной части (рис. 7). Просверлите пилотные отверстия диаметром 2 мм и приверните петли шурупами из комплекта. Затем прочертите линии на детали G, отступив на 12 мм от передней кромки нижней стенки В, где указано. Прижмите струбцинами планки из обрезков к боковым стенкам А так, чтобы торцы дверцы J были на одном уровне с боковыми стенками. Затем, когда дверца уже зажата с двух сторон между планками, разметьте места сверления в малых частях петель на одном уровне с начерченными линиями на детали G. Просверлите пилотные отверстия и приверните петли шурупами.

Чертежи и схемы кухонных шкафов (эскизы)

Если кто-то сомневается, нужны ли для того, чтобы правильно определить размеры кухонных шкафов чертежи, ответ однозначный — проектирование кухонной мебели делается обязательно. Первоначально проводят замеры помещения, а затем, отталкиваясь от них, набрасывают эскизы будущих элементов мебели и их расстановку по периметру.


Без эскизов сделать кухонные шкафы будет непросто.

Размер комнаты, разводка коммуникаций, расположение окон и дверей, наличие нестандартных проемов — все это повлияет на размещение многих функциональных объектов.


Размещение объектов во многом зависит от размера комнаты.

Кроме того, на схеме нужно четко обозначить, где будут располагаться основные коммуникации и бытовая техника:

  • плита или варочная поверхность;
  • посудомоечная машина;
  • холодильник;
  • мойка;
  • вытяжной шкаф;
  • розетки;
  • трубы подачи газа, воды и канализации.


На чертеже нужно обозначить расположение основных элементов кухни. После того, как сделаны все необходимые измерения и есть общий чертеж будущего гарнитура, можно приступить к проектированию отдельных его частей.

Стандартные

Чтобы сделать чертеж стандартного кухонного гарнитура, не нужно прилагать много усилий — такие наборы состоят из шкафов, размеры которых типовые для любой модели.


Стандартный гарнитур состоит из типовых шкафов.

Они могут колебаться, но в большинстве случаев это касается только длины, которая зависит от площади помещения. Остальные параметры остаются практически неизменными и максимально составляют (высота; ширина; глубина в см):

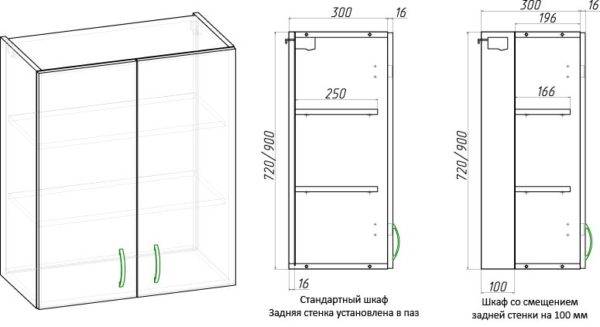

  1. для верхних: от 70х30х30 до 90х90х30;
  2. для нижних: от 85х30х40 до 90х90х50;
  3. угловой нижний: 80х80 или 90х90;
  4. угловой верхний: 55х55 или 60х60.


Чертеж стандартного гарнитура сделать несложно.

Нижний ряд

Кроме стандартных нижних шкафов с полками, следует учитывать, что потребуется сделать расчет для тумбы под мойку. Размеры могут быть следующие:

  1. ширина: 800;
  2. боковые стены: 500х722;
  3. поддон: 500х768;
  4. верхняя планка: 80х768;
  5. нижняя планка: 100х800.


Размеры тумбы под мойку могут отличаться. Тумба нижняя с одной полкой шириной 600 мм выполнена с размерами:

  1. боковые стены: 500х722;
  2. поддон: 500х568;
  3. полка: 500х568;
  4. нижняя планка: 100х600.


Для нижней тумбы можно сделать ширину 600 мм.


Столешница должна нависать над краями на несколько сантиметров.

Как сделать своими руками, размер: высота, глубина

  • Разработать проект гарнитура будущего шкафа, ориентируясь на уже готовые чертежи в пособиях, книгах или Интернете. Тщательно произвести замеры всех деталей, указать их в миллиметрах.
  • если будущий шкаф будет стоять между другими, убедиться, что дверцы будут открываться свободно (и уменьшить их размер на 4-5 мм): лучше меньшая ширина, чем необходимость дальнейшего переделывания;
  • вычерчивание параллельных поверхностей здесь не нужно, но если на них пойдут разные материалы, придётся учитывать разницу в толщине и делать замеры заново;
  • также обязательно учитывается толщина панелей при состыковке, продумывается способ сборки, размер и количество полок, особенности крепления и вид применяемой фурнитуры;
  • боковины напольного шкафа могут выполнять функцию ножек. В этом случае монтаж нижней поверхности осуществляется чуть выше уровня боковин, лучше на 5-6 см. чтобы исключить попадание на неё воды;
  • пустое пространство в этом случае закрывается при помощи цоколя. Определяется толщина задней стенки: от неё зависит то, насколько шкаф станет выдаваться вперёд.

Подготовить материал и распилить детали. Лучше всего использовать плиты ДСП или МДФ – для корпуса и фанеру – для полок, задней стенки и дна.

Подходящим вариантом будут и обрезки из столярной мастерской – в сущности, натуральная древесина, но по сниженной вдвое цене.

Запастись инструментами:

  • фрезером с пасовой фрезой и насадкой для выборки саморезов с потайной головкой (потая),
  • шуруповёртом;
  • дрелью с круглой насадкой или сверлом для сучков;
  • обычным сверлом и отвёрткой;
  • степлером со скобами для крепления задней стенки;
  • универсальным уровнем.

А также фурнитурой:

  • скрытыми петлями для дверцы;
  • штифтами;
  • шкантами (вставными шипами круглого сечеия);
  • конфирматами (еврошурупами);
  • заглушками;
  • шурупами;
  • полкодержателями или планками и клеем.
  • Приступить непосредственно к процессу сборки:

Чертеж каркасного шкафа. Нажмите чтобы увеличить

Нарезанные и пронумерованные детали укладываются в том порядке, в каком будут собраны. Начинать следует с крыши, днища, боковых стенок и крепёжных планок под выдвижные полки. Карандашом на внутренней поверхности отмечается, какая поверхность с чем монтируется. Просверливаются отверстия под полкодержатели. Сразу нужно обозначить место для светильников для шкафов.

На дверце и одной внутренней поверхности высверливаются отверстия для навесных петель, лучше круглой фрезой. Впрочем, новичок может крепить дверцы на рояльную петлю; Шкаф собирается на шкантовых соединениях. Плоской фрезой нарезаются пазы, а в них вклеиваются шканты. Разбухшие от клея, они обеспечивают прочное соединение, но незаметны снаружи. Для большей прочности шканты дополнительно забиваются. Далее они должны войти в такое же отверстие, сделанное в перпендикулярной плоскости.

Промежутки между шкантами тщательно проклеиваются. Дополнительно основной каркас закрепляется с помощью конфирматов (в крайнем случае – гвоздей) и закрывается заглушкой. Возможно вы найдете свой подходящий вариант кухонного напольного шкафа среди каталога мебели Икеа.


Делая шкаф самостоятельно, вы можете варьировать его размер и конфигурацию

К основе шкафа, предварительно проверенной на перпендикулярность углов, крепится задняя стенка при помощи степлера. Если конструкция подразумевает подстветку, готовятся отверстия для светодиоидов;

Крепится дверца шкафа. Отверстия для её крепления высверливаются с помощью круглой фрезы или насадки для сучков на дверь. После установки каждой петли выверяется её горизонтальность. Только тогда она закрепляется на боковой стенке и переходят ко второй;

На завершающем этапе идёт установка полок для посуды.

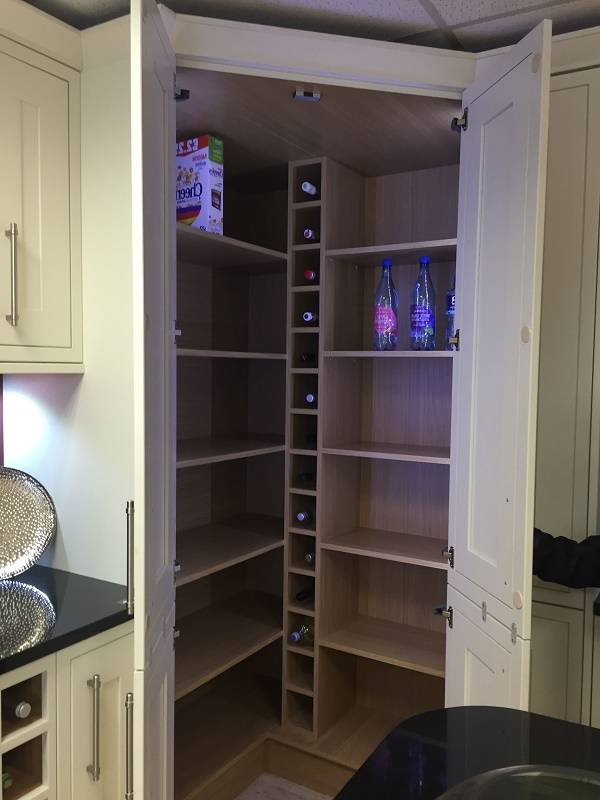

Нестандартное решение: высокий напольный угловой шкаф для кухни

Кто-то начинает рассматривать возможность выноса напольного углового шкафа с мойкой за пределы угла вынужденно, из-за существующего выступа, мешающего воспользоваться данным решением. В этом случае рекомендуем вам почитать статью про то, как можно оформить полки в углу кухни с выступом.

А кто-то не может решить, как можно обыграть дизайн и планировку кухни, если в углу размещена газовая колонка.

В любом случае, если сама кухня довольно просторная, сделать высокий напольный угловой шкаф вместо мойки – отличная идея!

Каркас подобного шкафа может быть как полностью корпусным, отдельностоящим.

Так и встроенной конструкцией.

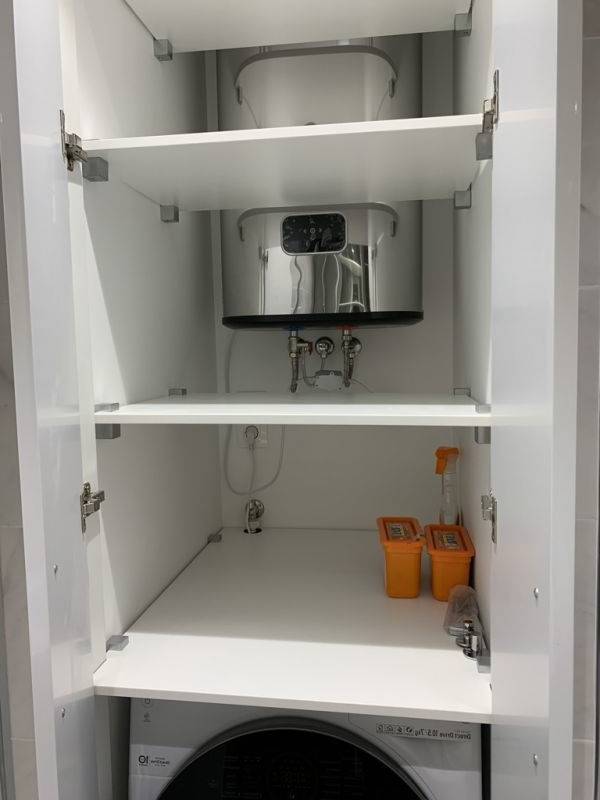

Внутрь такого напольного кухонного шкафа можно установить все счетчики и «гребенки» инженерных коммуникаций, причем на удобном для осмотра и снятия данных уровня.

А также расположить фильтры для воды, болер, стиральную машину и другую крупногабаритную бытовую технику. И, конечно же, полки для бытовой химии, которую, как известно, следует хранить отдельно от продуктов и посуды.

Как сделать кухонный шкаф своими руками, принципы проектирования

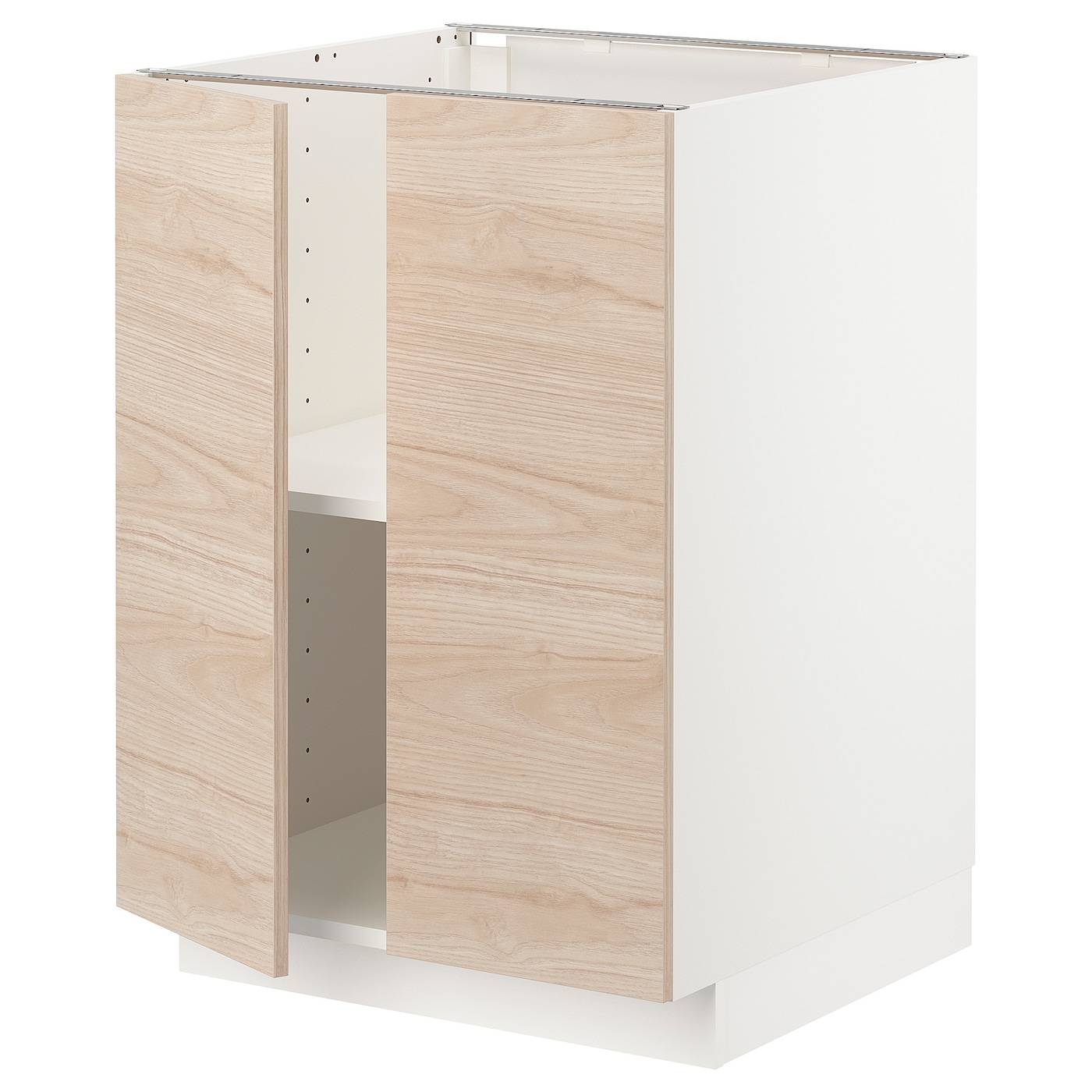

Нижние столы-тумбы кухонного гарнитура собираются одинаково, представляют собой короб на ножках с накладным дном и планками сверху.

Далее в короб встраивается либо полки, либо ящики (по принципу комода), либо самостоятельные системы хранения в виде бутылочниц, каруселей, волшебных уголков и т.д.

  • Самые узкие кухонные тумбы – бутылочницы, шириной 150 и 200мм.
  • Самые широкие шкафы делают размером до 900 мм, в угловых конфигурациях – до 1050мм.

В мойках планки устанавливаются вертикально – чтобы не мешать врезу мойки. Специфичный шкаф-тумба под встройку духового шкафа установки планок не требует.

Дно делается накладным принципиально: поскольку тумба будет стоять на ножках, в этом случае крепеж не «работает» на разрыв. Исключение составляют только угловые трапециевидные и торцевые столы.

Для трапециевидных шкафов этот конструктивный момент обусловлен формой днища. Если бы оно было б накладное – пришлось бы выпиливать более сложную форму, с выступом под боковины, чтобы фасад мог закрываться.

Для торцевых столов, заканчивающих кухонный ряд с видимой стороны в угловых кухнях, эта особенность носит чисто декоративный характер. «Сквозная» боковина без видимых торцов и крепежей смотрится аккуратней и эстетичней.

Удобные приспособления для мебели

При том разнообразии дополнительных приспособлений для сборки мебели вопрос, как собрать кухонный шкаф своими руками, перестает быть сложным и пугающим. При сборке мебели для себя можно использовать специальные доводчики — они сделают процесс закрывания дверей мебели плавным и бесшумным.

В горизонтальных подвесных шкафах удобны лифт-системы. В готовых кухнях все эти «навороты» стоят очень не дешево. При самостоятельном изготовлении мебели даже используют простые материалы — представляется возможность сделать кухню очень функциональной и удобной.

На настенных шкафах удобно разместить навесные приспособления — полки-держатели для стаканов, крышек, наборов для специй.

Кухонный шкафчик на стену. Сделай сам! Пошаговый мастер + чертёж

Этот навесной шкаф полностью собран с помощью клея и столярных изделий. Единственные места, где используются винты, – это на задней панели и на дверных петлях.

Дизайн вдохновлен ранними американскими буфетами.

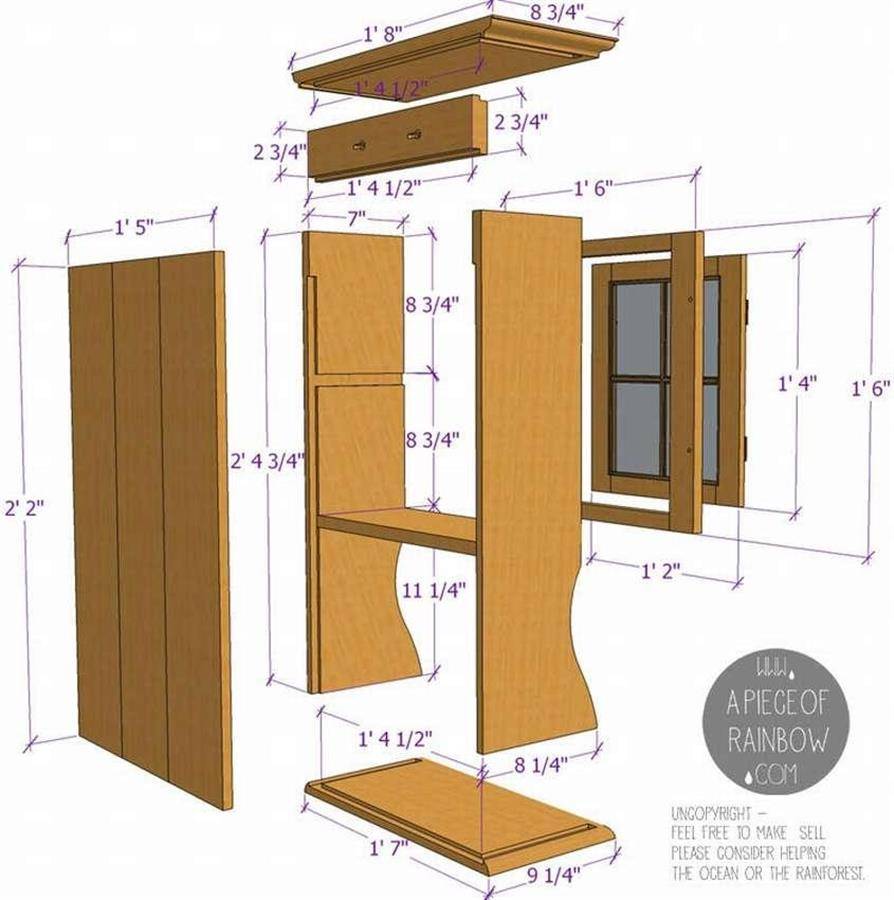

На этой схеме показаны все детали шкафчика:

Элементы шкафчика вырезаются из деревянной доски, а пазы для соединения делаются при помощи долота:

Стенки и полки шкафчика собираются воедино и фиксируются столярным клеем:

Дверца шкафчика крепится на мебельных петлях:

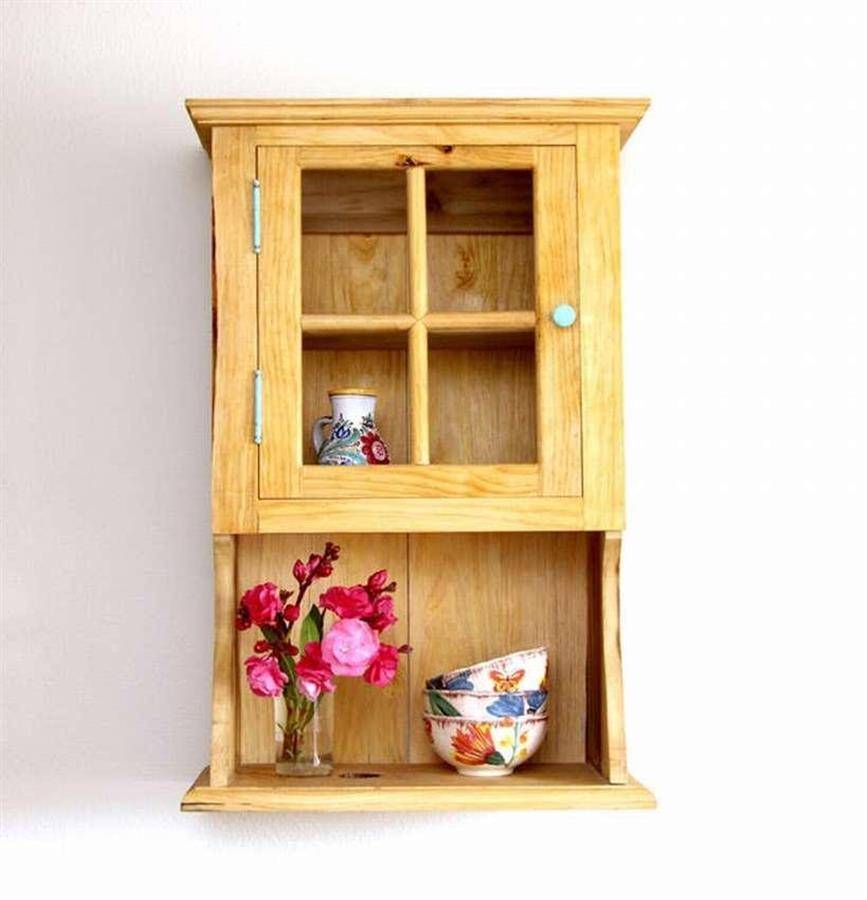

После покрытия пропиткой, шкафчик готов:

Источник фото: www.instructables.com/id/Wall-Cabinet-with-Glue-and-Joinery

Читать полностью (ссылка)

Угловой напольный кухонный шкаф. Особенности конструкции

Угловой кухонный шкаф – рациональное решение, позволяющее использовать невостребованные части кухни. Есть много вариантов размещения этой несложной системы, что упрощает задачу планировщику. Положительные моменты, которые принесет такой шкаф:

Угол – редко используемое место в помещении, поэтому, помимо полезных вещевых отсеков, шкаф улучшит еще и дизайн кухни, придав ему оригинальный вид:
Для владельцев хрущевок и других квартир с небольшой площадью важно продуманное использование каждого квадратного метра. Угловой шкаф добавит до 0,5 кубометра полезного объема, что позволит установить дополнительную технику и фурнитуру

Подробнее о фурнитуре кухонной мебели можно прочитать здесь.
Магазины предлагают много видов угловых кухонных шкафчиков, причем некоторые из них трансформируются (в барную стойку или дополнительное сидячее место) и имеют выдвижную секцию.

Мнение эксперта

Светлана Колесникова

Дизайнер-проектировщик

Некоторые дизайнеры предлагают размещение духовой печи, посудомойки и т. д. в угловых шкафах как «эргономичное» решение. На деле такая конструкция нерациональна, так как большинство бытовой техники имеет прямоугольные формы, из-за чего исчезает много полезного места.

Недостатки у такого вида мебели тоже есть. Они относятся только к отдельным типам кухонь. Из них выделяют:

  • Трубы и другие коммуникации в углу кухни. Это касается хрущевок, так как проектировщиками в то время было принято размещать отопительные системы, розетки и другие конструкции, которые требовали постоянного доступа к стене.
  • Проблемы с открыванием шкафчика. Разработчики уже несколько десятилетий назад решили этот вопрос, придумав дверцы-гармошки. Грамотное решение: сделать шкаф открытым по всей поверхности. Это, помимо удобства, дает простор для дизайнерской мысли.

Выполнение замеров и чертежи

Сборка углового шкафа не может быть начата без создания схемы. В свою очередь, для выполнения чертежных работ требуется сделать замеры, а после создать схему кухни, чтобы не сделать ошибку. При выполнении этих работ нужно учитывать некоторые нюансы:

толщину стенок следует выбирать, принимая во внимание то, какие предметы будут располагаться на них

Важно отобразить на схеме, будет ли готовая конструкция вмещать бытовые технические приборы или же нет
Толщина типовых полок равна 18 мм. Если же на них планируется хранить что-либо тяжелое, лучше выбирать заготовки толщиной от 21 мм;
глубина подвершивающихся изделий не должна быть больше 40 см;
не стоит размещать навешивающийся шкаф слишком низко, если прямо под ним будет находиться плита, так как под влиянием повышенной температуры материал станет портиться.

Согласно стандартам, размер углового шкафа составляет 60х60 см, при этом ширина передней панели составляет 42 см, а глубина – 30 см. Угловая кухня – это отличный вариант для малогабаритных квартир, где сложно реализовать другой вариант обустройства. Посмотрите фото, представленные на нашем сайте, чтобы найти идеальный вариант.


1


2


3

Пошаговая инструкция сборки тумбы под духовой шкаф

Когда будут нарезаны фрагменты тумбы, приступайте к изготовлению шкафа:

  1. Торцы деталей, которые будут видны, проклейте торцевой лентой с помощью утюга.
  2. На боковинах нанесите разметку отверстий под конфирматы и шканты.
  3. Дрелью просверлите посадочные места для шкантов.
  4. Конфирматным сверлом сделайте гнёзда в местах соединений боковых стоек с горизонтальными панелями.
  5. Закрепите на боковинах шариковые выдвижные консоли.
  6. Вверните воротком конфирматы, соединив все фрагменты в единый корпус.
  7. Закройте шляпки еврошурупов пластиковыми заглушками.
  8. С задней стороны тумбы прибейте гвоздиками планку из ЛДВП в отделении для ящика.
  9. К днищу шкафа прикрутите шурупами ножки.

Готовим боковые стенкиРазмечаем линии крепления и сверлим отверстия под дно ящикаВыставляем направляющую ящикаКрепим направляющие выдвижного ящикаСверлим отверстия под ножкиКрепим ножки ящика с отступом в 5 см от краев на саморезы 3,5х16 мм.Ставим дно на ребро, совмещаем с ним боковую сторону и прикручиваем боковые стенки.Вставляем перегородку, на которой будет стоять духовой шкаф.Тумба почти готоваВставляем готовый ящик на своё место

Конструкции шкафов

В зависимости от расположения в помещении кухонные модули подразделяются на такие виды:

  • напольные;
  • навесные;
  • пенал, или колонка;
  • угловые.

Напольные модули характеризуются массивностью, большими габаритами и вместимостью. Они представляют собой ряд тумб с полками или ящиками с закрытыми дверями, которые устанавливаются в нижнем ряду на полу под столешницей.

Такие системы хранения бывают:

  1. закрытыми;
  2. открытыми;
  3. комбинированными.

Пеналы совмещают функциональные особенности нижнего и верхнего уровней и занимают все пространство по высоте. По количеству секций пеналы-колонки разделяют на такие подвиды:

  • 1-дверные;
  • 2-дверные.

В таком пенале за передней панелью может скрываться даже холодильник.

Угловые гарнитуры устанавливают буквой Г, что обеспечивает рациональное использование углов кухни. При этом выделяют 3 типа шкафов:

  1. навесные;
  2. шкафы-мойки;
  3. шкафы-пеналы.

По размещению в помещении угловые гарнитуры делятся на следующие виды:

  • верхние;
  • нижние.

Верхний угловой ярус подходит для сушки посуды. Его целесообразно устанавливать над мойкой. Специалисты рекомендуют проектировать угловой навесной модуль по размерам 60х60 см с оптимальной глубиной полок, равной 30-35 см.

В нижнем угловом кухонном шкафу ширина соответствует верхнему ярусу, а высота может достигать 75 см. Часто в нижнюю часть встраивается мойка с трубопроводом.

Повесить шкафы на гипсокартон

Часто хозяевам квартиры приходится решать вопрос: как повесить кухню на гипсокартон.

Как известно, такой материал не отличается прочностью, но нам нужны гарантии качественного монтажа — кому хочется, чтобы какой-нибудь шкаф когда-нибудь рухнул на пол?

Проблема всё же выполнима.

Способы крепежа:

  • Дюбель-бабочка. Пригоден только для лёгких навесных модулей весом до 5 кг. Корпус дюбеля алюминиевый, выполнен в виде цанги (полый цилиндр с продольными разрезами). Когда винт вкручивается в дюбель, то усики раздвигаются и вжимаются в поверхность отверстия листа.
  • Монтажная рейка. Она крепится к листу и деревянному каркасу — это обеспечивает более высокую надёжность крепления. Зная заранее, что будут вешаться шкафы, нужно по возможности позаботиться о более прочном основании (закладных) под гипсокартоном в виде бруса.
  • Для того чтобы закрепить очень громоздкую мебель, используют ещё и дополнительный крепёж: декоративный трос. Он прикреплён к потолку. Кроме того, используют трубки, покрытые слоем хрома. Они прикручены к полу и выполняют функции каркаса.

Каким может быть напольный кухонный шкаф для посуды внутри

Любое внутреннее наполнение напольного кухонного шкафа представляет собой чередование выдвижных ящиков и систем хранения с открытыми и закрытыми створками полками.

Если вы планируете делать полностью закрытый шкаф для посуды, рассмотрите вариант размещения дополнительных полочек и держателей на внутренней стороне створок. Это идеальное место хранения для специй, различных бутылочек и других емкостей, а также крышек и сковород.

Неплохо показывают себя в плане практичности и выдвижные посудные ящики. У многих производителей тандембоксов и метабоксов предусмотрены специальные аксессуары для фиксации стопок тарелок, аккуратного размещения столовых приборов, кружек и стаканов внутри ящиков.

Также удобны в применении и выдвижные полки для хранения посуды.

Но помните – выдвижение внутреннего наполнения шкафа или тумбы из корпуса существенно смещает центр тяжести.

Чтобы неглубокий напольный кухонный шкаф для посуды, насыщенный выдвижными элементами, не «опрокинулся» и в принципе был устойчив, его следует крепить сквозь ребро жесткости к стене.

В остальном принципы проектирования и изготовления пенала, невысокой тумбы-комода или шкафа, витрины для посуды мало отличается от тех, что используются для обычной корпусной мебели. Можно, конечно, купить напольный кухонный шкаф для посуды, но индивидуальное изготовление с нужными размерами и внутренним наполнением дает больше возможностей.

Отделка верха под хранением шкафа

Извлеките ящики из их вашгердов для отделки. Открутите слайды из ящиков и отшлифуйте грани ящика 120-песчинкой наждачной бумагой. Также подготовьте несколько тестовых блоков для окрашивания, используя оставшиеся от граней обрезки и шлифуя их. Мы удалили одну дверь шкафа и взяли ее в магазин краски, чтобы иметь соответствующее пятно, смешанное на заказ. Если у вас есть терпение экспериментировать, вы можете купить пару банок пятна и смешать их, чтобы создать свой собственный. В любом случае, нанесите пятно на ваши тестовые блоки, прежде чем окрашивать грани. Спичка не должна быть совершенной, в виду того что стороны будут затенены свисая фронтами шкафа. После окрашивания лиц, мы закончили наши ящики-лица и коробки—с двумя слоями полиуретана на водной основе. Перед переустановкой ящиков, добавьте тяги или ручки ящика. Мы не смогли найти тяги, которые близко соответствовали нашему существующему оборудованию шкафа, поэтому мы выбрали тяги, которые подходят по верхним граням ящика и скрыты под шкафами (см. Первое фото).

.

Конец формы
