Замена и установка радиаторов отопления в квартире своими руками: Обзор

Монтаж батареи отопления

Установку батареи лучше перепоручить технику из управляющей компании (она же потом проверит, как работает новый радиатор). Но если вы рассчитываете на себя, учитывайте ряд особенностей. Первая из них — принцип размещения теплоносителя. Именно от этого зависит качество работы агрегата. Оптимальное место для установки радиатора — под окном. Поднимаясь наверх, согретый воздух препятствует проникновению в жилище уличного холода.

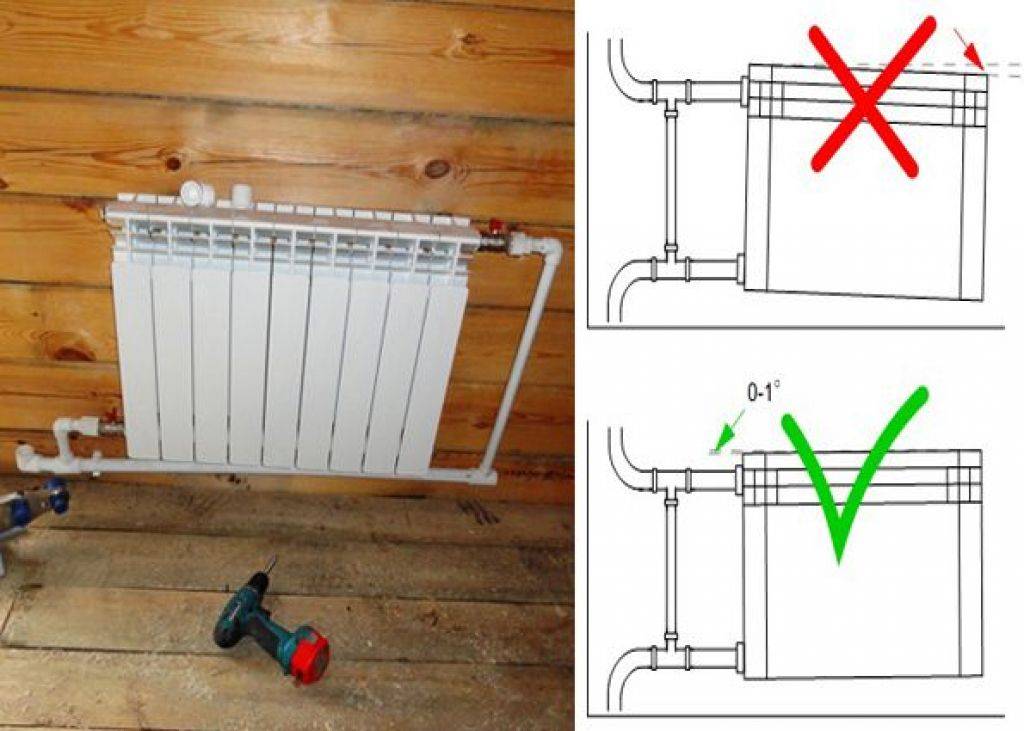

Важно! Радиатор ставят не прямо, а под небольшим углом. Это необходимо, чтобы внутри корпуса не копился воздух

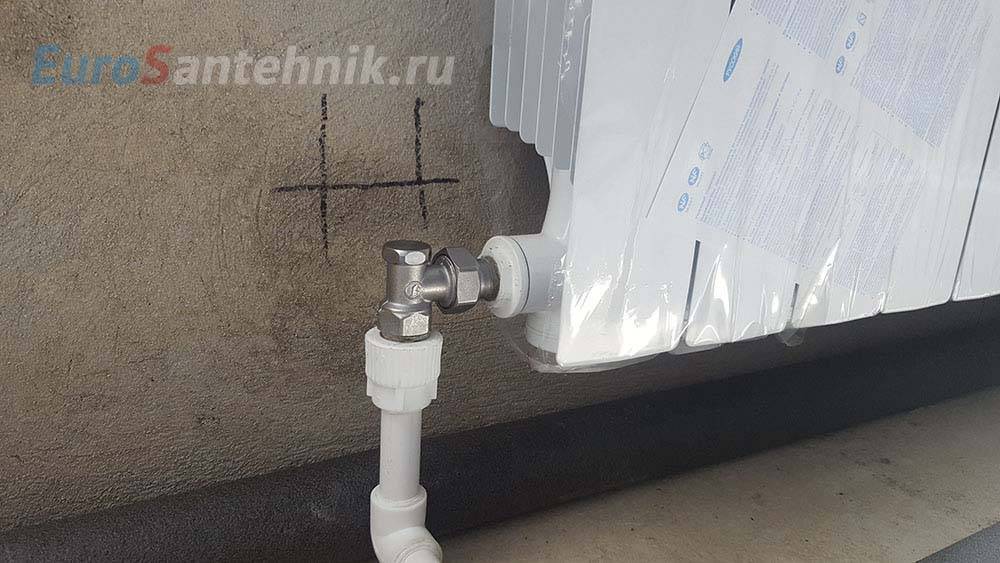

Как разметить радиатор и установить краны

Удалив прежний радиатор, размечают место под новый агрегат и устанавливают кронштейны

Очень важно соблюсти расстояния, предписанные СНиП, вертикальность и горизонтальность. Принцип един для всех батарей, алюминиевых и чугунных

Фото 2. Процесс проверки правильности установки радиатора отопления при помощи строительного уровня.

При любом типе отопления монтаж агрегата начинают с крепления полнопроходных шаровых кранов. С их помощью при необходимости можно будет снять радиатор для прочистки или ремонта, не перекрывая стояк.

Батарея располагается на середине окна, допустимая погрешность — не более 200 мм.

Теперь обратите внимание на промежуток между полом и обогревателем. Максимально допустимый показатель — 12 см

Между верхним краем батареи и самой нижней точкой подоконника — как минимум пять сантиметров. Максимум столько же оставьте между стеной и радиатором.

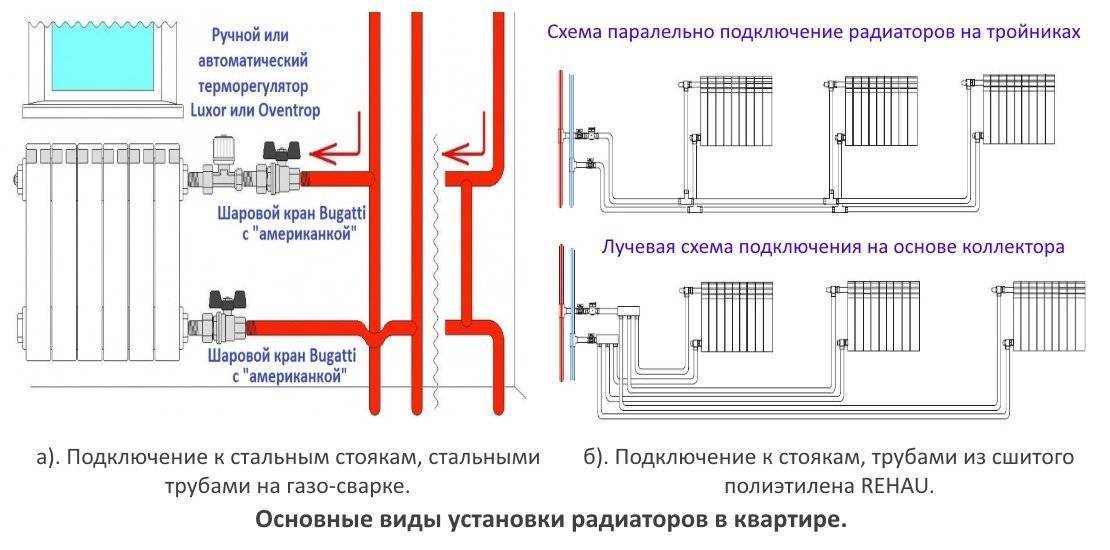

Схема подключения

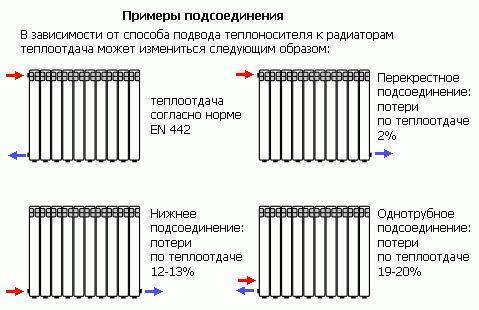

Схема подключения радиатора зависит от того, где находятся входные и выходные отверстия батареи.

Всего таких схем три:

• однотрубная (до 20% теплопотерь);
• перекрестная (2%);
• нижняя (13%).

Наиболее часто встречается однотрубная схема. Нижняя встречается в основном в таунхаусах. Ее отличает простота установки радиатора и наиболее низкие теплопотери.

Чугунная и алюминиевая батареи устанавливаются по одному и тому же принципу. В деревянном доме или здании старой постройки лучше устанавливайте чугунный агрегат не на кронштейн, а на специальные ножки (часто они идут в комплекте с батареей, также их можно купить отдельно). Потребуются и дополнительные подпорки.

Справка. Помните, что вес чугунного обогревателя может составлять до центнера, воспользуйтесь помощью напарника.

Монтаж радиаторов отопления

Для подключения непосредственно радиатора отопления своими руками в 99 процентах я рекомендую использовать именно радиаторные термостатические клапаны с термоголовкой на подачу и отсечные радиаторные клапаны на обратку. Такие клапаны бывают размером на ½ дюйма, так и на ¾ дюйма. Так же они бывают прямые или угловые.

 Выбор трубы для монтажа радиаторов

Теперь определяемся с тем, какими трубами будем осуществлять монтаж радиаторов отопления своими руками. Опять же, сейчас говорим о системе с максимальной рабочей температурой теплоносителя в 90 градусов по Цельсию. Для такой системы подойдут трубы металлические, металлопластиковые, медные, из нержавейки,  полипропилена и так далее. Зачастую приходиться монтировать именно из полипропилена. Дешево и сердито. Не забываем про теплоизоляцию труб.

Определяем место магистралей

Теперь определяем, как пойдут магистрали радиаторного отопления. Обычно я рекомендую прятать трубы под черновую или чистовую стяжку. Отсюда следует категорический запрет на заливание  каких-либо стяжек до того, пока не будут смонтированы все инженерные системы.

Установку радиаторов отопления своими руками начинаем с их подготовки. Подматываем и накручиваем на него клапаны. Прикручиваем заглушки и кран Маевского.Определяем место монтажа радиатора.

Если в комнате несколько радиаторов, то необходимо отстрелять горизонтальную линию лазерным уровнем, чтобы все радиаторы висели ровно. Если комнаты разные, то можете исходить от высоты подоконника по отношению к полу.

Делаем разметку для монтажа креплений радиаторов отопления. Монтируем крепления. Вешаем радиаторы. Теперь, отмечаем вертикальные штробы для подключения труб подачи и обратки радиатора. Для этого берем простой уровень. Прикладываем его к стене центром по оси клапана радиаторного и с двух сторон уровня рисуем карандашом. Снимаем радиаторы, делаем штробы и вновь вешаем  радиаторы.

С чего начинать монтаж радиаторов?

Начинаем монтаж радиаторов отопления своими руками именно с магистрали, например, от котла. Для этого трубы можно положить на грунт, или прикрепить их к фундаменту. Для этого можно по фундаменту так же нарисовать горизонтальную линию и просверлить отверстия для крепления труб. Для крепления труб мы с коллегами используем крепежную перфорированную ленту из металла. Я сразу отрезаю полоски ленты необходимой длинны и креплю их под низ труб.

Далее беру трубы и веду к первому радиатору. Для того чтобы трубы шли ровно я использую брус или кирпич. В зависимости, на какой высоте идут трубы. Сразу закрепляю их при прохождении очередного крепления. Это позволяет работать именно самостоятельно, без сторонней помощи.

После выводим стояки для подключения радиаторов. Обязательно монтируем на них заглушку, чтобы в них не попал мусор. Или кто-нибудь чего-нибудь в них не засунул. Потом не докажете, что в трубах ничего нет. Сейчас дело не в том, что вокруг ходят одни варвары, а дело в том, что предохраняться надо по полной.

После вывода всех стояков отопления подключаем к ним радиаторы. УПосле подключения всех радиаторов замазываем стояки у клапана гипсом или алебастром. Даем гипсу схватиться и опрессовываем систему воздухом.

Если все герметично, то можете запускать отделку стен и заливку стяжки. На этом монтаж радиаторов отопления своими руками закончен.

Читайте так же:

Соединение между собой: как соединить две батареи?

Батареи можно соединить между собой тремя основными способами:

1. Параллельно. Для этой схемы применяются две трубы. Радиаторы фиксируются с помощью верхнего и нижнего отводов.
2. Последовательно. Схема подразумевает использование одной трубы.
3. Сквозное соединение. Здесь теплоноситель перемещается через обогревательную систему, не задерживаясь в радиаторах.

Второй вариант соединения самый надёжный и не требует дополнительных финансовых затрат.

Подключение

Далее батарея фиксируется к отопительной системе. Последовательность процедуры:

• производится контроль отсутствия жидкости в системе, перекрытия установочных точек;
• присоединение секций друг к другу путём использования затяжки на фторопластовую уплотнительную ленту;
• при помощи сгонов произвести фиксацию батареи к трубопроводам;
• проведение опрессовки системы.

Крепления для разных видов батарей

Чтобы прикрепить к стене тяжелые отопительные приборы, следует выбирать массивные держатели, способные долгие годы без труда удерживать большой вес. Для таких изделий используют более толстый, основательный металл, чаще всего, маркированный как «усиленный». В продаже для этого имеются кронштейны и крюки, поставляющиеся вместе с дюбелями. После сверления отверстия в стене достаточно вставить дюбель и вкрутить в него крюк.

Для крепления к стене биметаллических, алюминиевых и стальных радиаторов применяются аналогичные кронштейны, только из более тонкого металла. Удобны в этом случае угловые крепежи, считающиеся универсальными и оснащенные выемками под коллектор. Такие детали могут фиксироваться и справа и слева. Однако для батарей отопления данных видов существуют и специальные стойки, позволяющие устанавливать их на полу.

Установка батарей отопления: что, как и зачем

Установка батарей отопления своими руками – это вполне осуществимая операция в домашних условиях. Благодаря замене отопительных приборов на более новые, можно добиться более качественного обогрева помещений. Именно от качества батарей зависит эффективность всей системы отопления.

В этой статье мы рассмотрим, как правильно установить батареи отопления в своем доме быстро и надежно.

Что необходимо для производства работ

Чтобы своими руками самостоятельно произвести монтаж отопительных приборов, нам необходимо:

• Собрать набор инструментов;
• Сделать замеры и расчеты;
• Изучить возможности и правила подключения;
• Иметь желание и время.

Если вы обладаете желанием, то для вас не будет ничего невозможного. Если у вас есть опыт подобных работ, то вам будет он полезен.

Варианты разводки отопительных приборов

Схема установки батарей отопления может быть следующей:

• Диагональная. В большинстве случаев применяется при подключении многосекционных отопительных приборов. Отличительной чертой является подключение трубопроводов. Так подача присоединяется в верхнюю футорку с одной стороны радиатора, а обратка присоединяется в нижнюю футорку с другой стороны. В случае последовательного подключения теплоноситель движется под давлением системы отопления. Чтобы удалить воздух устанавливают краны Маевского. Недостаток такой системы выявляется при необходимости ремонта батареи, так как установка батарей центрального отопления таким способом не подразумевает возможность снятия батарей без отключения системы;
• Нижняя. Этот вид разводки применяют в том случае, когда трубопроводы находятся в полу или под плинтусом. Такой способ является самым приемлемым с точки зрения эстетики. Патрубки обратки и подачи находятся снизу и вертикально направлены в пол;

Правильное подключение

Правила установки батарей отопления являются одинаковыми для всех типов нагревательных элементов, будь то чугунные, биметаллические или алюминиевые радиаторы.

Чтобы обеспечить нормальную циркуляцию воздуха и теплообмен, требуется четкое соблюдение допустимых расстояний:

• Для необходимой циркуляции воздушных масс нужно сделать расстояние около пяти — десяти сантиметров от верха радиатора до подоконника;
• Зазор между низом батареи и напольным покрытием должен составлять не меньше десяти сантиметров;
• Дистанция между стеной и отопительным прибором должна быть не меньше двух сантиметров и не больше пяти. В том случае, если стена будет оборудоваться отражающей теплоизоляцией, то стандартные кронштейны будут короткими. Для установки батареи нужно купить специальные крепления нужной длинны.

Подсчет секций радиатора

Перед тем как установить батареи отопления нужно определиться с необходимым количеством секций. Эту информацию можно узнать при покупке в магазине или же взять к сведенью правило: при высоте комнаты не больше 2,7 метра одна секция способна обогреть два метра квадратных площади. При подсчете округления выполняются в большую сторону.

Устройство алюминиевого радиатора

Конечно, обогреть утепленный коттедж или угловую комнату панельного дома – это разные задачи. Поэтому вы должны понимать, что подсчет секций это индивидуальный процесс, который строится на характеристиках помещения и отопительных элементов, а цена на отопительные приборы в этих двух случаях будет разная.

Инструмент для работы

Установка батареи отопления своими руками возможна при наличии необходимого инструмента.

Набор инструментов состоит из:

Важно! Для зачистки поверхностей, которые будут соединяться, не применяйте напильник или наждак. Это может повлечь за собой плохую герметизацию

Установка батареи

Установить батарею отопления можно придерживаясь следующих шагов:

• Если выполняется замена старых отопительных приборов на новые, то в начале нужно выполнить демонтаж старых. Для этого нужно слить воду из системы отопления, если вы живете в многоквартирном доме, то вам нужно обратиться в ЖЕК;
• Выполняется разметка под крепления новых радиаторов;
• Устанавливается кронштейн и навешивается батарея с регулятором. Установив кронштейн, убедитесь, что он надежно закреплен и выдержит вес батареи, для этого надавите на него всем своим весом;
• Монтаж запорной арматуры и подключение трубопроводов отопления. При установке запорной арматуры проявите максимум внимания, чтобы резьбовые соединения были надежны.

Заключение

Надеемся, что после прочтения этой статьи вы получили необходимый набор знаний и теперь понимаете, как правильно установить батарею отопления в вашем доме. Соблюдая правила и советы, приведенные в этой статье, вы сделаете процесс установки безопасным и качественным.

Демонтаж

Демонтаж радиатора сводится к откручиванию гаек крепления. Технологически процесс не очень сложен, главное здесь аккуратность и внимательность.

Убедитесь, что устройство отключено от подачи воды! Если вы пользуетесь современными системами отопления, перекройте регулировочный и запорный вентили с помощью ключа.

Затем открутите гайки, при помощи которых агрегат крепится к трубам. При наличии крепления типа «американка» необходимо откручивать ту гайку, которая находится со стороны радиатора. Рекомендуется начинать с нижнего крепления, чтобы из радиатора вытекла оставшаяся вода (не забудьте заранее подставить какую-нибудь ёмкость). После того как гайки откручены, аккуратно снимите устройство с кронштейнов.

Расчет необходимого количества секций

Определение требуемой мощности приборов отопления проводится в соответствии с рекомендациями СП 60.13330.2010 (старый СНиП 41-01-2003). В расчете участвуют:

• характеристики помещения — площадь, высота потолков;
• расположение комнаты относительно общего строительного объема дома и сторон света;
• параметры наружного и внутреннего воздуха;
• степень теплоизоляции стен, чердака;
• тип и количество установленных окон;
• площадь остекления;
• особенности систем отопления — схема врезки, степень открытости;
• мощность одной секции в зависимости от вида радиатора.

Это достаточно сложная методика с применением множества коэффициентов, которую на практике заменяют более простыми способами.

Один из них — определение требуемой теплоотдачи исходя из приблизительной нормы 100 Вт на кв.м площади.

Пример:

1. Для обогрева комнаты 30 кв.м. нужно затратить 30х100=3000 Вт.
2. Если предполагается установка биметаллического радиатора с межосевым размером 350 мм, по техническому паспорту или таблице определяется теплоотдача 1 секции — 136 Вт.
3. Чтобы найти количество секций, требуемая мощность делится на единичную 3000/136=22.

Согласно этого расчета для обогрева помещения биметаллическими радиаторами потребуется 22 секции. Более точный результат можно получить, воспользовавшись онлайн калькулятором. В поля нужно ввести свои данные, выбрать модель радиатора. Ответ будет рассчитан за несколько секунд.

В данном примере онлайн программа дала 3 разных ответа при различной температуре наружного воздуха:

• если зимой в среднем на улице -10°, требуется 16 секций;
• при -20° — 25;
• при -30° — 34.

Вывод напрашивается сам собой — расчет нужно проводить как можно тщательнее, поскольку разница в результатах значительна. Если излишек радиаторов компенсируется терморегуляторами, то при недостатке потребуется использовать котел на максимальную мощность. Возможно в помещении будет холодно даже при высокой температуре теплоносителя.

Особенности подключения батарей в квартирах

Когда построенный новый дом предают заказчику, вся отопительная система должна быть согласована с принимающей управляющей компанией и соответствовать нормативам СНиП. В основном один теплосчётчик устанавливают для всех квартир в подъезде. Расценка за потреблённую тепловую энергию определяет денежные затраты на 1 кв.м. полезной площади жилья.

При замене старых батарей отопления на новые радиаторы хозяева жилья часто совершают ошибку, не согласовав установку новых приборов с теплоснабжающей организацией. В этих случаях жильцы, стремясь получить максимальный эффект обогрева своих помещений устанавливают непомерно большей площади отопительные панели и батареи.

Замена отопления в новостройке. Подключение. Опрессовка. #17

При выявлении таких нарушений управляющая компания или теплосбытовая фирма через суд взыщут штраф и заставят демонтировать или переустановить приборы обогрева, отвечающие требованиям СНиП.

Чтобы избежать неприятностей, хозяин квартиры должен на стадии проектирования согласовать с вышеуказанными организациями установку новых батарей. Для этого нужно написать заявление соответствующей формы и приложить схему подключения новых радиаторов.

Установка радиаторов

Тем, кто задаётся вопросом, как повесить радиатор отопления без помощи профессиональных сантехников, нужно знать, какие этапы включает в себя этот процесс. Итак, необходимо:

• подготовить оборудование и материалы;
• рассчитать местоположение;
• установить кронштейны;
• повесить радиатор;
• произвести герметизацию или опайку мест стыка;
• проверить всю систему на работоспособность.

Приобретаем необходимые материалы и оборудование

Для начала следует заметить, что не рекомендуется производить монтаж радиаторов зимой. И даже если вы решились на самостоятельную установку отопления, вам в любом случае необходимо вызвать сантехника, который отключит вашу квартиру от стояка. Для закрепления радиатора на стене понадобятся такие комплектующие к радиаторам отопления, как: уголки, втулки, ниппели, кронштейны, сгоны, муфты, переходники, пакля, вентили, ключи.

Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.

Рассчитываем местоположение

Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:

1. в 3-5 сантиметрах от стены;
2. в 10 сантиметрах от пола;
3. в 5-10 сантиметрах от подоконника.

Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.

Устанавливаем кронштейны

Кронштейнами называются крепления для радиаторов отопления в виде прочных металлических крюков, устанавливаемых внутрь стены. Рассчитать количество кронштейнов легко: 1 штука на 1 м2 батареи. Разумеется, даже если вся батарея по площади не превышает 1 метра квадратного, всё равно понадобятся два кронштейна, поскольку закрепление конструкции на одном будет очень ненадёжно.

Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.

Устанавливаем радиатор

Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.

Подключение и сборка соединений

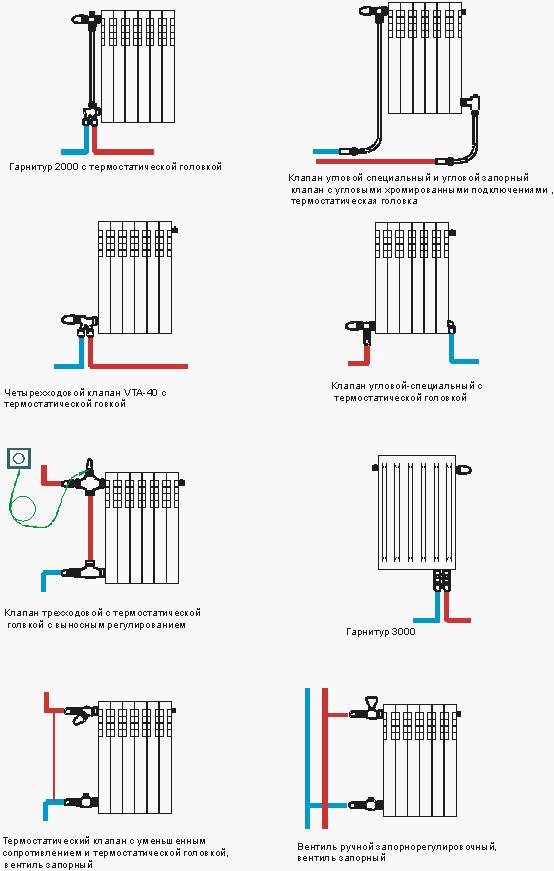

Существуют три различных схемы подключения радиаторов:

• боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;
• диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
• нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.

Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.

В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.

Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди. сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

• закрытые системы отопления. которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
• открытые системы отопления. которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
• горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
• вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

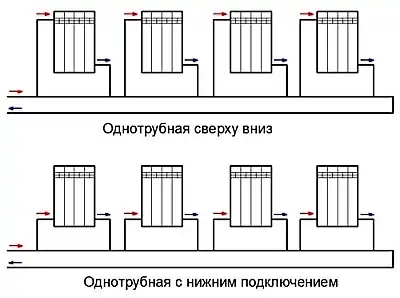

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

• схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
• схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
• схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Как включить радиатор?

Процесс включения рекомендуется доверить специалистам. Для этого можно пригласить слесаря. После перекрытия кранов «американки» открывается соединительный кран и обратная труба. Если течей не обнаружено, открываются краны на самих радиаторах, обводной же, напротив, перекрывается, и вода начинает поступать в систему. Воздух выпускается с помощью крана Маевского.

Когда отопительные системы достаточно прогреются, для восстановления давления открывается прямая труба. На этом испытания заканчиваются, и собственники квартир смогут насладиться долгожданным теплом.

О том, как правильно устновить отопительные батареи своими руками, смотрите в следующем видео.
