Вес профлиста, таблицы
Немаловажным параметром при выборе строительного материала является его вес. Вес зависит от сплава, высоты профиля, толщины листа . Профнастил марки «С» является самым лёгким, один погонный метр его весит в диапазоне 4,46-8,38 килограмм. У несуще-стенового профлиста вес также начинается с 4,46 кг. за погонный метр и может достигать 9,5 килограмма у листов с высокой гофрой. Несущий профлист изготовлен из более толстого металлопроката, следовательно имеет самый большой вес. Начиная от 5,63 килограмма для листов Н57 и достигает 18,09 килограмма марки Н153. Узнать вес профнастила без труда можно в интернете. В качестве примера приведём несколько таблиц наиболее распространённого материала разных марок.
Таблица 1
| Марка | Толщина листа в мм | Ширина листа в мм | Вес 1 погонного м. /1 кв. м. листа в кг |
| С8 | 0,5 | 1150 | 5,40/4,70 |
| С8 | 0,55 | 1150 | 5,90/5,13 |
| С8 | 0,70 | 1150 | 7,40/6,43 |
| С10 | 0,5 | 1000 | 4,77 |
| С10 | 0,55 | 1000 | 5,21 |
| С10 | 0,70 | 1000 | 6,50 |
Таблица 2
| Марка | Толщина листа в мм | Ширина листа в мм | Вес 1 погонного м./1 кв.м. листа в кг |
| НС35 | 0,5 | 1000 | 5,40 |
| НС35 | 0,55 | 1000 | 5,90 |
| НС35 | 0,70 | 1000 | 7,40 |
| НС44 | 0,5 | 1000 | 5,40 |
| НС44 | 0,55 | 1000 | 5,90 |
| НС44 | 0,70 | 1000 | 7,40 |
Таблица 3
| Марка | Толщина листа в мм | Ширина листа в мм | Вес 1 погонного м./1 кв.м. листа в кг |
| Н60 | 0,7 | 845 | 7,40/8,76 |
| Н60 | 0,8 | 845 | 8,40/9,94 |
| Н60 | 0,9 | 845 | 9,30/11,01 |
| Н114 | 0,8 | 600 | 8.40/14 |
| Н114 | 0,9 | 600 | 9,30/15,50 |
| Н114 | 1 | 600 | 10,30/17,17 |
Для определения веса квадратного метра профилированного листа масса одного погонного метра умножается на общую длину.

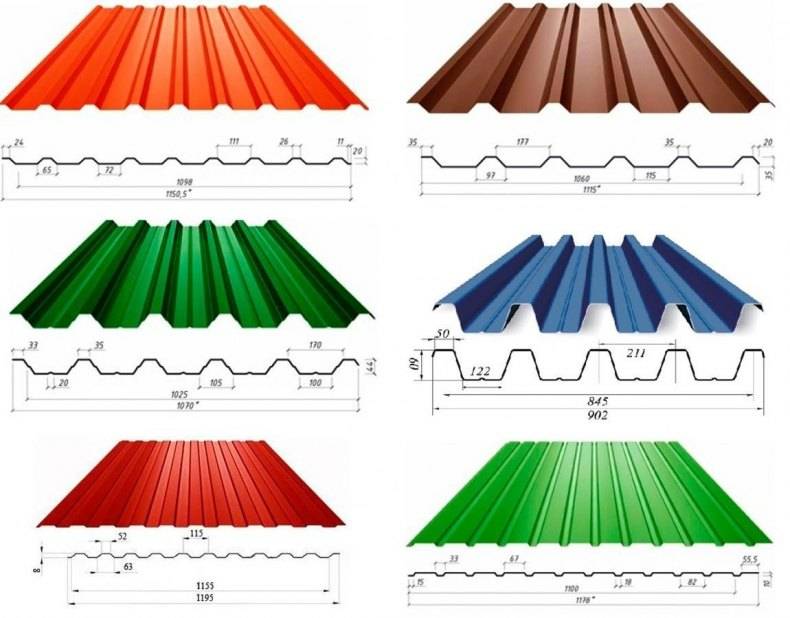

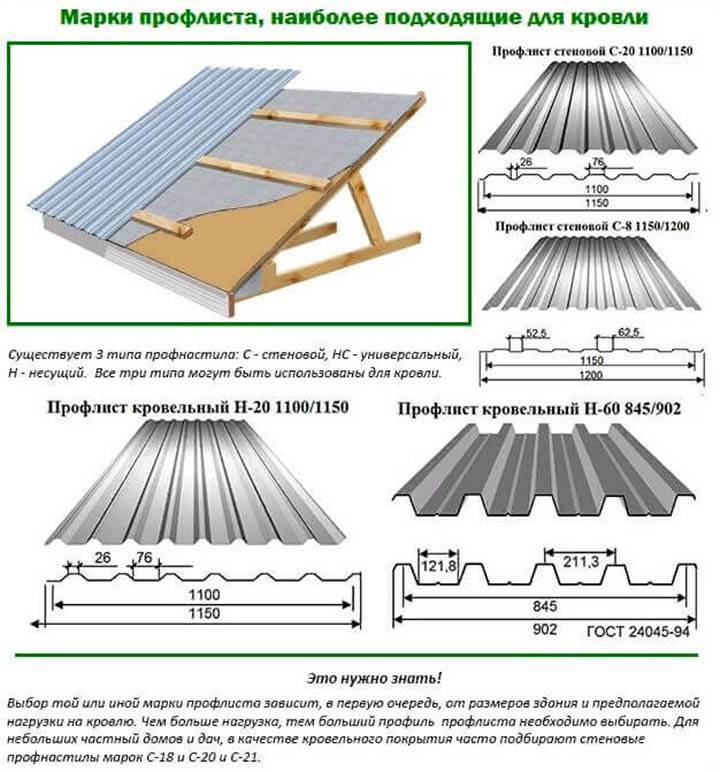

Марки профлиста: какой выбрать профнастил для кровли в зависимости от величины расчетной нагрузки?
Как уже говорилось выше, одной из главных характеристик металлического профилированного листа является его несущая способность, которая определяется высотой трапеции профиля. В таблице ниже показано, какой бывает профнастил для крыши с наибольшей несущей способностью, его характеристики и область применения.

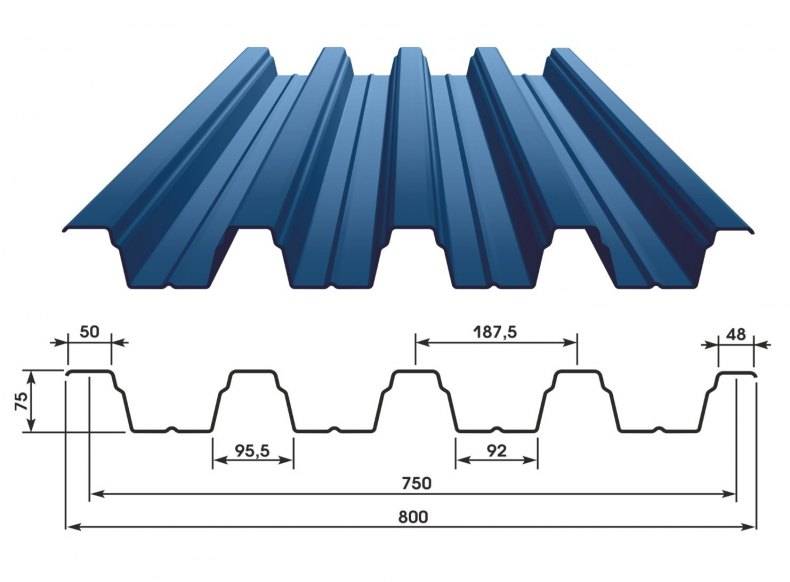

| Марка профнастила | Высота профиля | Толщина металла, мм | Вес 1 м² профнастила, кг | Область применения |
| Н60 | 60 | 0,5-0,9 | 5-12 | Несущие конструкции и скатная кровля |
| Н75 | 75 | 0,7-1,0 | 9,25-12,9 | Несущие конструкции, потолки, несъемная опалубка, плоские и скатные кровли. |
| Н114 | 114 | 0,7-1,2 | 10,2-16,0 | Монтаж перекрытий модульных зданий и сооружений, несъемная опалубка железобетонных перекрытий, плоскаяи скатная кровля с шагом опор до 6м. |
Для того чтобы определиться, какой нужен профнастил для крыши в Вашем случае, необходимо достаточно точно знать нагрузку, которую будет выдерживать кровля в процессе эксплуатации. Для этого необходимо определить снеговую и ветровую нагрузку, действующую на нашу крышу.
Снеговая нагрузка зависит от региона, в котором находится строящееся здание. Так для 3-его снегового района она составляет 180 кг/м². Расчетная ветровая нагрузка в этом же регионе будет равна 32 кг/м2.
Определяя ветровую нагрузку для конкретной кровли нужно учесть ее уклон. Для этого расчетную величину ветрового давления умножают на соотношение высоты кровли к длине проекции ее ската. К полученной суммарной нагрузке нужно прибавить вес самого профнастила.
В зависимости от полученного результата и определяем, какой профнастил для кровли нам нужен. Предельно допустимые нагрузки для наиболее распространенных марок профлиста приведены в таблице.
| Марка профнастила | Шаг опор, м | Предельная нагрузка, кг/м² | |||
| Схема опирания 1 | Схема опирания 2 | Схема опирания 3 | Схема опирания 4 | ||
| С10-1000-0,6 | 1,2 | 50 | 83 | 68 | 64 |
| С18-1000-0,6 | 1,8 | 56 | 140 | 115 | 109 |
| С21-1000-0,6 | 1,8 | 101 | 253 | 208 | 195 |
| С44-1000-0,55 | 1,5 | 512 | 235 | 267 | 256 |
| 3,0 | 64 | 118 | 134 | 128 | |
| С44-1000-0,6 | 1,5 | 556 | 307 | 349 | 335 |
| 3,0 | 69 | 154 | 175 | 167 | |
| С44-1000-0,7 | 1,5 | 658 | 474 | 540 | 518 |
| 3,0 | 82 | 211 | 264 | 245 | |
| С44-1000-0,8 | 1,5 | 747 | 650 | 741 | 711 |
| 3,0 | 93 | 240 | 300 | 280 | |
| Н60-845-0,7 | 3,0 | 323 | 230 | 269 | 257 |
| 4,0 | – | – | 184 | – | |
| Н60-845-0,8 | 3,0 | 388 | 324 | 378 | 360 |
| 4,0 | – | 203 | 254 | – | |
| Н60-845-0,9 | 3,0 | 439 | 427 | 504 | 482 |
| 4,0 | – | 240 | 300 | – | |
| Н75-750-0,9 | 3,0 | 645 | 617 | 771 | 720 |
| 4,0 | 293 | 247 | 434 | – | |
| Н114-750-0,8 | 4,0 | 588 | 588 | 735 | – |
| 6,0 | 193 | 261 | – | – | |
| Н114-750-0,9 | 4,0 | 659 | 659 | 824 | – |
| 6,0 | 218 | 293 | – | – | |
| Н114-750-1,0 | 4,0 | 733 | 733 | 916 | – |
| 6,0 | 244 | 325 | – | – |
Так, например, при расстоянии между опорами 3 м, предельно допустимая нагрузка для профнастила Н60-845-0,8 составляет 360 кг/м², а для профнастила Н57-750-0,8 — 409 кг/м². Как видно из приведенного примера, на выбор, каким профнастилом лучше крыть крышу, существенно влияет не только высота трапеции профиля, но и ширина листа.
Помимо вышеперечисленного, принимая решение, каким профлистом лучше крыть крышу, нужно учитывать и толщину металла. От толщины металла напрямую зависит срок службы кровельного покрытия. Считается, что увеличение толщины профнастила на 0,1 мм продлевает срок службы кровельного покрытия приблизительно на 5 лет.
Кроме этого, от толщины металла зависит и несущая способность профилированного листа. Для примера, несущая способность профнастила Н57-750, толщиной 0,7 мм составляет 295 кг/м², а тот же профлист толщиной 0,8 мм выдержит уже нагрузку 409кг/м².
Таким образом, изменяя толщину и ширину листа, вы можете добиться почти трехкратной разницы в предельно допустимой нагрузке для одной и той же марки профлиста
Это важно, если площадь вашей крыши большая, поскольку от того, какой профнастил для кровли будет использоваться, серьезно зависит и стоимость ее перекрытия
В частности, вы можете взять профлист с высотой трапеции 57 мм, но с большой толщиной металла и меньшей шириной листа. По своей несущей способности данный вариант будет даже превосходить профнастил Н-60 с минимальной толщиной листа, и не будет критически проигрывать Н-75.
Перед тем, как выбрать профнастил для кровли с небольшим уклоном и большим расстоянием между опорами, необходимо уточнить есть ли у профиля дополнительные ребра жесткости. Несмотря на кажущуюся незначительность, они серьезно повышают несущую способность профлиста.
Поскольку для крыши важна не только несущая способность, но и максимальная герметичность, этот критерий также стоит учитывать, решая какой профлист выбрать для крыши. В частности, если есть возможность, лучше остановится на кровельном профнастиле с капиллярной канавкой по краю листа. В этом случае даже нахлест в одну волну позволит обойтись без дополнительной герметизации стыков.
Особенности кровельного материала
В остальном материал, сделанный из стального листа толщиной от 0,5 до 3,5 мм и покрытый оцинкованным и полимерным защитным слоем в принципе выгоден со всех сторон. В частности, покрытие крыши профнастилом дает владельцу дома такие преимущества:
- Высокая скорость выполнения работ. Такой нюанс обусловлен легким весом материала и его габаритами. Часто длина одного листа профиля равна 12 м. И если длины ската и кровельного листа совпадают, то это дает возможность избежать лишней работы при отделке крыши дома (отсутствие резки и подгонки материала). Кроме того, поднимать профлист наверх не сложно.
- Низкая нагрузка на стропильную систему. А значит, дополнительная экономия на возведении ее скелета.
- Существенная экономия строительного бюджета. Об этом заботится выгодная стоимость материала. Цена на профлист значительно ниже, чем даже на металлочерепицу.
- Привлекательный дизайн дома. Крыша из профнастила смотрится вполне прилично и аккуратно при этом профлист на крыше ничуть не уступает популярной металлочерепице.
- Высокая ремонтопригодность покрытия и его устойчивость к воде, холоду, солнцу. Но лишь при условии соблюдения правил, которые требует укладка профнастила на крышу.
Область применения
Устройство кровли из профнастила применяется для односкатных, двускатных и многоскатных крыш, имеющих уклон не менее 12 градусов (20%) и выше. Покрытие кровли из профлиста благодаря долговечности, малому весу, легкости монтажа, активно используют в жилых, общественных и производственных зданиях, сооружениях. Для домов из блоков и кирпича, с деревянной обрешеткой по стропильной системе кровлю из профлиста можно делать для утепленных или холодных покрытий. Также профлист часто служит покрытием навесов и козырьков. Устройство крыши из профнастила целесообразно в зданиях со стенами из сэндвич панелей или стен поэлементной сборки. Стены и покрытие в таких зданиях представляет собой слоистую конструкцию, в которой между обшивками из профлиста закладывается эффективная теплоизоляция. Несущими конструкциями для покрытия из профлиста в таких зданиях служат металлические прогоны по металлическим фермам или рамам. Если вы задумали покрыть крышу своими руками, первым делом нужно выбрать профлист, для этого необходимо более детально разобраться в условиях применения данного материала при устройстве кровельного покрытия. В зависимости от расположения в конструкции и испытываемых нагрузок профлисты выпускают нескольких видов:
- стеновой профлист, маркируемый буквой С, имеет высоту сечения от 10 до 44 см, и толщину металла от 0.6 до 0.7 мм;
- несущий настил, маркируемый буквой Н, с высотой от 57 до 75 мм, и толщиной металла от 0.6 до 0.9 мм;
- существует также универсальный профлист с маркировкой НС, он имеет высоту гофра 34–44 см, и толщину 0.6–0.8 мм.
Несущая способность и жесткость профлиста имеет прямую зависимость от высоты гофра и толщины металла. Выбор марки профлиста осуществляется исходя из шага обрешетки и угла наклона крыши. Чем больше угол наклона крыши и чаще обрешетка, тем меньшую нагрузку будет испытывать покрытие. Для покрытия кровель целесообразно выбирать профнастил марок С44, НС35–44 толщиной 0.6 мм, при этом, если угол наклона крыши будет составлять от 30 до 45 градусов, шаг обрешетки можно делать от 900 до 1400 мм. Возможно выбрать для покрытия кровель профлист марки С20, но при углах наклона крыши от 45 градусов и выполнении сплошной обрешетки.
Расчет количества материалов
Для расчета необходимого объема материалов (после того, как определено — каким профнастилом покрыть крышу) можно воспользоваться онлайн-калькулятором или сделать подсчеты самостоятельно. Пример одного из наиболее удачных калькуляторов с графами необходимых для вычислений данных представлен на иллюстрации.
Как видно из примера, для крыш разных конструкций требуется различное количество размеров. Рассмотрим вариант с отделкой крыши гаража профлистом, приняв тип конструкции – односкатная крыша с габаритами (включая свесы) 3,2х5,4 м, материал – профиль С21.
Для удобства расчетов будем считать, что профиль отгружается со склада производителя и имеет заказанную покупателем длину, то есть стыковка будет осуществляться только по ширине крыши, не по длине.
Ширина профлиста полная и рабочая (с учетом нахлеста в одну волну) составляет 1054 и 1000 мм соответственно. Для расчетов принимаем 1000 мм. Для крыши шириной в 3,2 м потребуется три полных и один обрезанный до пятой части ширины профлиста, то есть четыре панели. Длина профлиста для крыши, как уже было сказано, равна длине ската и составляет 5,4 м.
При покупке материалов стоит учитывать, что цена зависит от объема закупок и требуемой длине листа. В среднем стоимость погонного метра профиля С21 с толщиной 0,5 мм составляет 270…300 руб. (данные приведены для Москвы на 08.08.2018). Таким образом стоимость необходимого количества материала
Необходимо также учесть стоимость крепежных деталей и гидроизоляционной мембраны (пленки), термо- и звукоизолирующих материалов (при их использовании). Такие расчеты проводятся индивидуально в зависимости от выбора материалов и крепежа. Цена полного «пирога» кровли и необходимых крепежных элементов может достигать и даже превышать стоимость кровельного покрытия.
Работа со доборными элементами
А вот теперь переходим к нашим многочисленным доборным элементам. Все они, как правило, изготавливаются стандартной длины: для кровли с полимерным покрытием – 2 метра, для оцинкованной кровли – 2,5 метра. Ими завершают сами кровельные работы. Уплотнитель, который традиционно размещают между кровельным материалом и доборными элементами, позволяет им более плотно прилегать к листам, дополнительно препятствуя попаданию влаги под кровлю и позволяя той «дышать».
А вот для оформления коньков, карнизов и других сложных конструкций вам необходимо докупить специальные элементы, которые предлагает тот же производитель, чей кровельный материал вы приобрели:
Крепить доборные элементы нужно теми же кровельными саморезами 4,8, как и основной материал. Разница только в том, что металлокровля крепится саморезами длиной 28-35 мм, а элементы – саморезами длиной 50-60 мм.
Ендова и накладка ендовы
А вот теперь давайте разберемся с таким загадочным названием, как «ендова». Ендова и накладка ендовы – дублирующие друг друга доборные элементы, которые монтируются в местах внутреннего схождению двух разнонаправленных скатов. Крепить ендову нужно под профнастил.
Поэтому, если крыша имеет сложную форму, с внутренними стыками поверхности, тогда берите в качестве доборного элемента ендову и накладку ендовы. Так вы придадите вашей кровле более аккуратный и эстетичный вид, дополнительно защитив сложные переходы от попадания влаги внутрь.
Фартуки для труб
Самый ответственный этап кровли – это вывод труб. Такие трубы состоят из двух условных частей – нижней, которая идет по профилю крыши, и верхней, собственно трубы. И, если сквозной проход трубы приходится на нижнюю часть крыши, над проходом есть смысл установить снегоупор.
Для канализационной вентиляционной системы через крышу проводят не утепленную трубу около 10 см в диаметре, без оголовка. А для радона берут эту же трубу, но уже с оголовком. Помните, что эти трубы подключать к обычным вентиляционным нельзя, т.к. для тех уже используются утепленные элементы по 125 мм диаметром.
Саму трубу можно ставить как до начала монтажа кровли, так и по окончанию. Если вы выбрали второй вариант, тогда в готовой кровле вам нужно будет вырезать отверстие для трубы и на время накрыть его каким-либо материалом. В ходе финишных работ трубные разделки нужно будет сделать из фартуков из оцинкованной стали или более современных материалов по типу Вакафлекса.
Вот хороший мастер-класс, как это сделать:
Слуховое окно
Теперь работаем со слуховым окном. Итак, лист профнастила разрезаем на две части у нижнего конца разжелобка, ставим нижний лист, затем донную планку разжелобка, и только затем – верхний кровельный лист.
Снегодержатель
Снегодержатель монтируют в те местах, где есть риск скатывания снега. У профнастила обычно это второй линия на расстоянии 30-40 см от карниза. Для монтажа используйте саморезы 4,8х50 через 1-2 волны профиля.
Наружный и внутренний угол
Если скат меняет свое направление, то применяются дополнительно такие завершающие доборные элементы, как внутренний и наружный угол и переход. Их главная задача – создать максимальную герметичность и придает стыку листов эстетический вид.
Установка торцевых планок
Торцевая планка у большинства листов 2 м, самой нижней начинается монтаж с нахлестом 5-10 см. При правильной установке будет перекрываться хотя бы одна волна профлиста. С шагом до 1 метра происходит крепление саморезами.

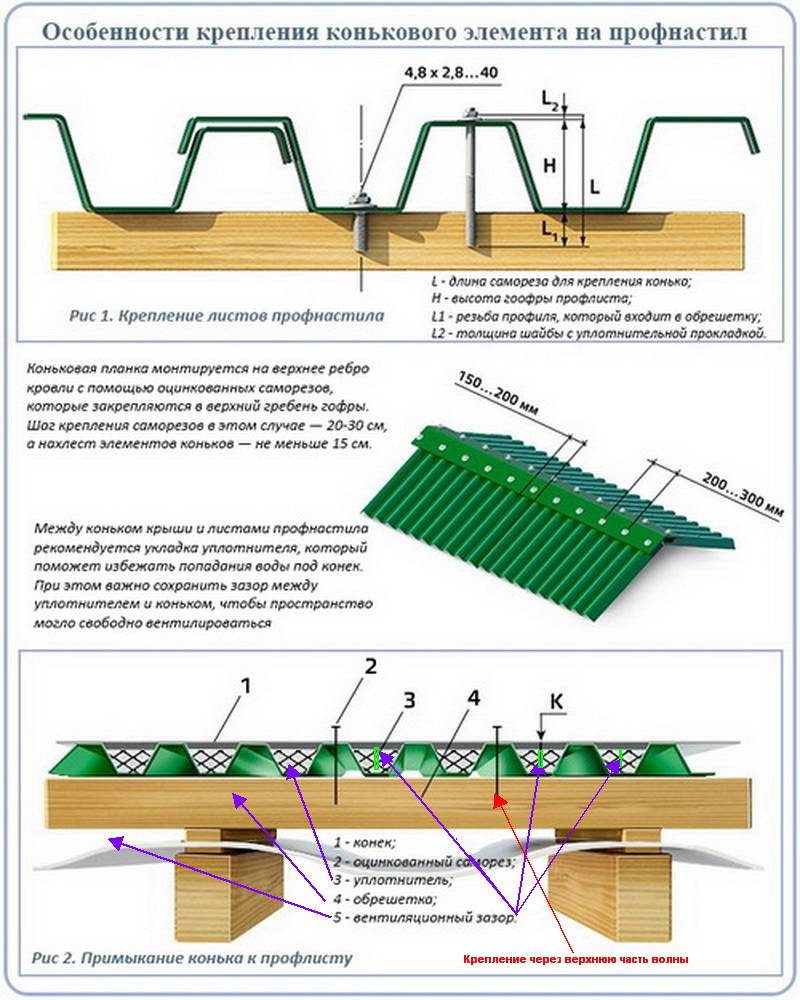

Крепление коньковой планки с нахлестом 10 см происходит при помощи гладких элементов, они должны идти в комплекте. Желательно, установить слой воздухопроницаемого уплотнителя между профнастилом, крепеж происходит с шагом 30 см кровельными саморезами.
Установка планки примыкания
С нахлестом 20 см укладывают планку примыкания, крепление происходит саморезами с шагом 40 см. С помощью конькового уплотнителя герметизируют соединения торцов стены и крыши, это поможет избежать попадания в щели влаги.
Подбор материалов и расчет их необходимого количества
Профнастил стеновой и профильный. Крыша из профнастила.
Крыша из профлиста своими руками может делаться как из кровельного, так и из стенового профнастила. Эти два вида отличаются толщиной стального листа и особенностями формы профиля. Основное внешнее отличие стенового профнастила заключается в наличии одной или нескольких дополнительных продольных канавок, увеличивающих жесткость материала.
Какой профнастил выбирать
Профнастил стеновой и профильный: как выбрать
Для крыш малой площади вполне достаточно стенового профнастила. При покрытии больших поверхностей или при редкой обрешетке, лучше использовать кровельный профнастил (является более прочным, высота профиля от 20 мм), хоть это и увеличивает стоимость кровли. Применение более прочного покрытия имеет смысл для островерхих крыш, которые подвергаются повышенным ветровым нагрузкам.
Лучше всего, если длина листа равна или больше длины ската крыши. Это сильно уменьшит количество стыков, позволит сэкономить на крепеже, снизит трудоемкость и затраты времени на работу.
Как рассчитывать количество необходимого материала
Профнастил стеновой и профильный: как выбрать
Стоимость металлической кровли довольно высокая, поэтому, еще на этапе подготовки, следует максимально точно рассчитать необходимое количество всех ее компонентов. Как показывает практика, материал нужно брать с небольшим запасом, поскольку точный объем отходов заранее определить практически невозможно.
Комплектация. Кровля из профнастила
Расчет листов
Расчет необходимого количества листов для покрытия крыши ведется в каждом случае индивидуально. При этом учитывается площадь нахлеста и полезная площадь листа. Наиболее верным считается графический метод расчета, при котором на миллиметровой бумаге делается план скатов крыши и на нем размечаются все листы.

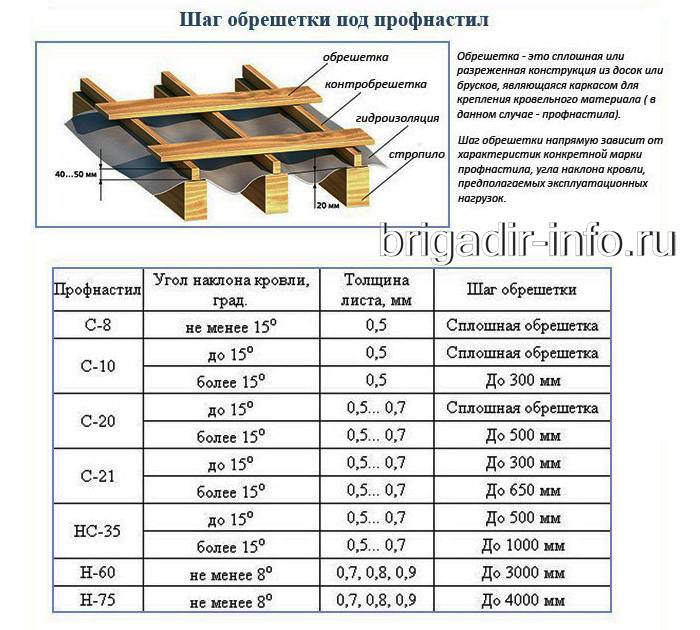

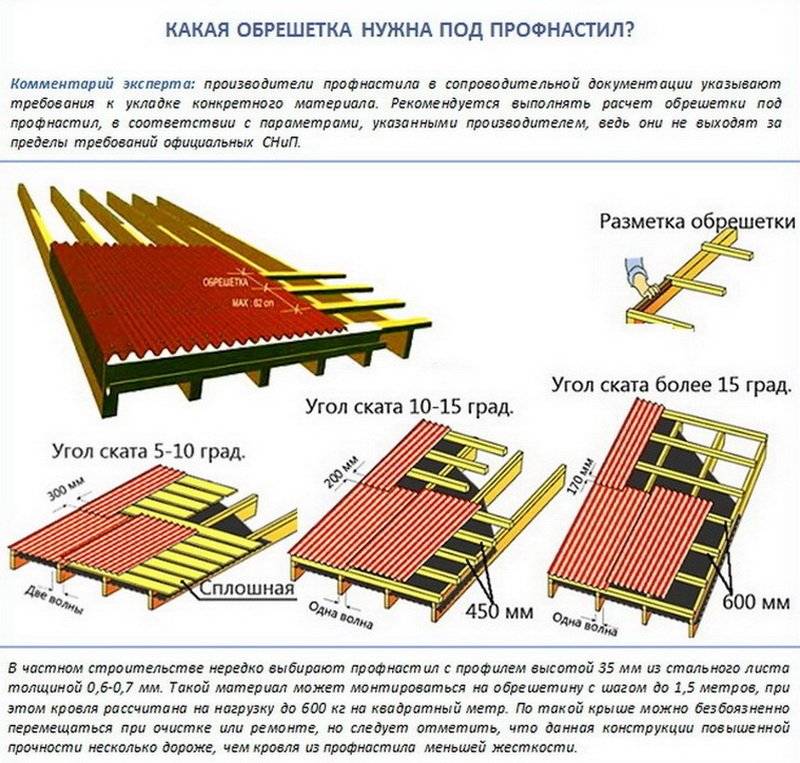

Схема обрешетки. Расчет кровли из профлиста своими руками.
- При наклоне плоскости крыши менее 15 градусов листы должны накладываться внахлест более 20 см;
- Уклон от 15 до 30 градусов соответствует нахлесту не менее 15 см;
- На островерхие крыши с углом уклона более 30 градусов – 10-15 см.
Места нахлеста профнастила у почти горизонтальных крыш, с наклоном ската менее 12 градусов, требуется промазывать специальным битумным, силиконовым или полиуретановым герметиком таких марок, как Favorite, Bau Master, Macroflex, Liquid Nails. Дело в том, что вода и талый снег плохо отводятся с покатой крыши и в этом случае только герметик способен защитить деревянную обрешетку от излишней влаги.
Выбор крепежа

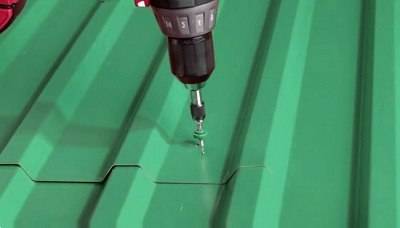

Саморез. Как крепить профнастил на крыше саморезами фото
Для монтажа профнастила используются специальные метизы: саморезы и шурупы. Последние применяются значительно реже, поскольку требуют предварительного сверления отверстий в листе. Самонарезы для металла имеют на конце сверло. Благодаря такой конструкции они сами просверливают в металле отверстие и дальше, за счет резьбы, углубляются в дерево.
Для крепления настила диаметр метиз должен быть в пределах 4,8 – 6,3 мм. Длину выбирают так, чтобы шуруп ни в коем случае не прошел насквозь доску обрешетки. Иначе гидроизоляционная мембрана моментально распорется в этом месте.
Метизы, предназначенные для крепления профнастила, окрашены в тот же цвет, что и кровля, поэтому совершенно не выделяются на ее фоне. В комплекте к саморезам идут герметизирующие неопреновые шайбы-прокладки. Они необходимы для защиты и долговечности крыши: без них дерево под креплением быстро намокнет и сгниет.
![[инструкция] как крепить профнастил на крыше](https://terem-ermaka.ru/wp-content/uploads/c/2/e/c2e4ff91a4d9112d85810a60494b35b1.jpeg)
Головка шестигранной формы ориентирована на такую-же насадку шуруповерта. Чтобы не продавливать металл, нижняя её плоскость имеет увеличенную площадку.
Крепеж профнастила. Как правильно покрыть крышу профнастилом своими руками
Головка шурупа обычно выполнена в форме конуса, который не прижимает, а продавливает металл и сильно уменьшает площадь удерживающего контакта. При использовании шурупов, кроме герметизирующей резиновой или полимерной прокладки, рекомендуется дополнительно защищать отверстие силиконом или герметиком.
Как крепить профнастил на крыше саморезами фото которых вы видите, мы расскажем на примере листа с прямоугольным профилем. В среднем, на ровном участке пологой крыши используется от 6 до 10 метиз. Это количество варьируется, в зависимости от конструкции обрешетки, угла наклона и расположения профлиста: в крайних боковых – саморезы устанавливают в два крайних углубления волны. В средней части крыши они используются через ряд. Шаг установки саморезов – не менее 500 мм. После получения нужного количества, число метиз нужно увеличить в 1,15 раза.
Вес профлиста, его значение и какие показатели на него влияют

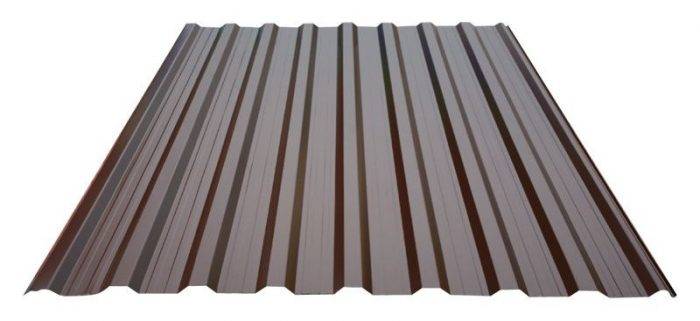

Профилированный лист – это тонколистовой материал, который изготавливается холоднокатаным способом с выдавливанием на нём продольных волн. Последние могут быть в виде непосредственно волны, гребня или трапеции. Огромным преимуществом профлиста является его
- Быстрое и довольно простое изготовление
- Простата монтажа
- Относительно лёгкий вес
При этом профилированные листы, особенно те, что имеют высокий класс, жёсткие и не провисают под тяжестью, как собственной, так и предельно допустимой для них. Всё это делает профилированный лист популярным материалом для устройства заборов, монтажа гаражей, других подсобных помещений, а также для покрытия кровли. При выборе профилированных листов важную роль играет его вес.
Вес профилированного листа
Стандартные параметры профилированного листа – от 5 килограммов веса для каждого метра квадратного. Однако этот показатель более чем условен. Чем выше качество профилированного материала, тем, соответственно, и выше будет вес листов, которые из него изготовлены.
Кровельный профилированный лист имеет средний вес, хотя, порой, оправдано и применение более толстых профлистов для наклонных крыш. Больший вес имеет профилированный лист несущий.
Самым крепким считается тот профилированный лист, у которого вес погонного метра равен (или близок) к весу одного квадратного метра.
Показатели, которые влияют на вес профилированных листов
Каждый производитель указывает, для какой сферы будет оправданным применение той или другой профилированной продукции. Именно для удобства потребителей нет стандартных размеров для этих листов.
В целом, показатели, которые влияют на общий вес профнастила, следующие:
- Толщина металла
- Слой оцинкованного покрытия
- Высота волны
Весь профилированный лист имеет определённую маркировку, а именно:

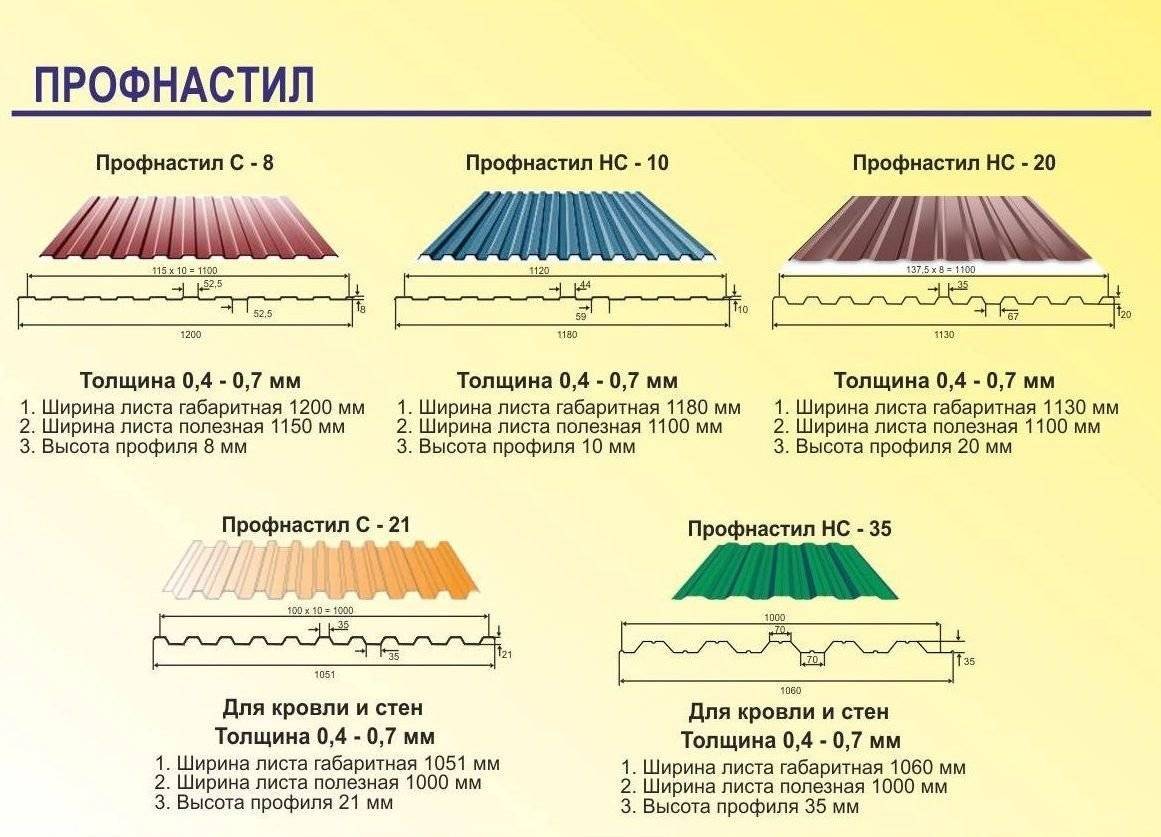

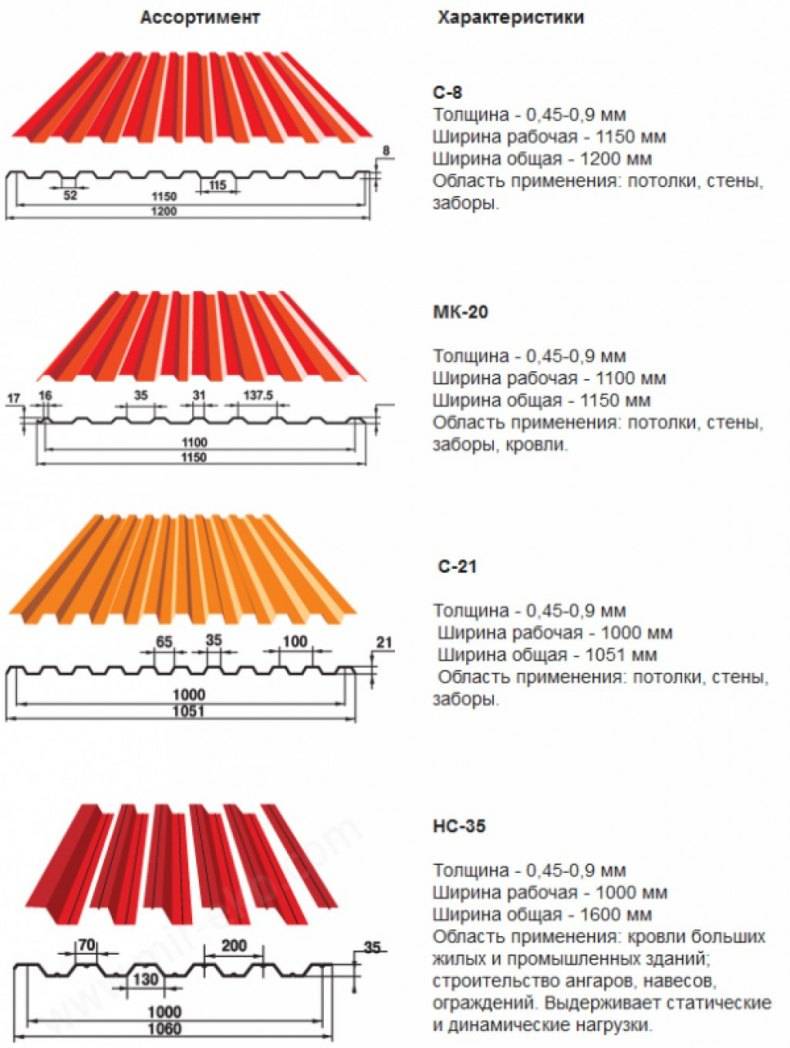

Некоторые марки профлиста

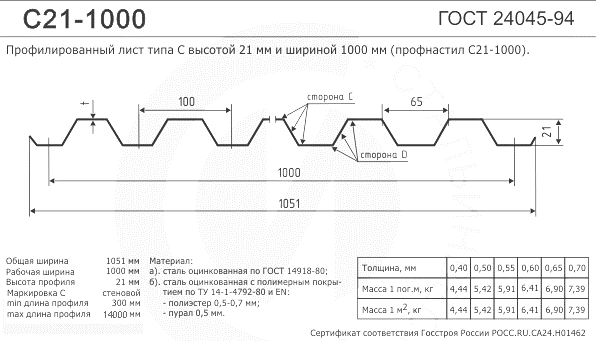

ГОСТ обязательно содержит параметры ширины листа, а также высоту волны. Например, НС35-1000 это несущий стеновой профилированный лист с высотой волны до 35 мм и шириной 1 метр. Вес каждого квадратного метра такого листа будет 6,4 килограмма до 8, 4 кг.
Обычно вес своего изделия производитель указывает на упаковке. Там же говорится о весе не только квадратного, но и погонного метра. Может быть указан вес всей упаковки.
Очень важно знать вес профилированного листа перед тем, как осуществлять монтаж профлиста на крышу. Нагрузка на крышу должна быть рассчитана правильно, иначе в будущем могут возникнуть серьезные проблемы. Тем не менее, профлист считается относительно легким материалом, поэтому довольно часто используют его для укладки на крышу
Читайте подробнее о кровле крыши профлистом здесь. Статья поможет вам выполнить правильный монтаж
Тем не менее, профлист считается относительно легким материалом, поэтому довольно часто используют его для укладки на крышу. Читайте подробнее о кровле крыши профлистом здесь. Статья поможет вам выполнить правильный монтаж.
Таблица веса профнастила 1 м2
Если профилированный лист изготовлен в соответствии с ГОСТом, то у разных производителей одна и та же марка будет иметь одинаковые параметры. В таблице ниже указаны марки профлиста, размеры листов и вес.
Стандартными считаются отклонения
- По длине – до 10 мм
- По ширине волны – 0,8 мм
- По высоте волны – 1,5 мм
- По весу – 20 – 100 граммов
Значение веса для качества профилированных листов
Эти геометрические параметры не принято рассчитывать, они являются справочными и нужны только для того, чтобы правильно выбрать материал с учетом тех задач, которые будут на него возложены, а также климатических условий, при которых профилированный лист в составе строительной конструкции будет эксплуатироваться.
Момент инерции и момент сопротивлений рассчитывается исходя из длины осей. Для достижения указанного ТУ результата, обе оси должны располагаться параллельно плоскостей верхних и нижних полок профиля. Эти параметры указываются и в расширенном ГОСТе на профлист каждого профилированного листа.
В целом, при выборе профилированного листа нужно учитывать не только маркировку (Н, НС, С), но и его вес. Например, разница толщины листов в 1 миллиметр, даёт разницу в весе более 16 килограммов. Так, профилированный лист НС35-1000 имеет толщину от 0,4 до 0,8 миллиметров, а минимальный вес каждого квадратного метра не достигает даже 4,5 килограммов. Тогда как Н153-840 имеет максимальную толщину 1,5 мм, а вес боле 21 килограмма.
Гидроизоляция и вентиляция
Под крышей всегда собирается влага, выделяемая из помещений дома. Чтобы это предотвратить, необходимо так организовать кровлю, чтобы температура снаружи и под крышей были одинаковыми. Для выполнения этой цели нужно позаботиться о правильной паро- и теплоизоляции, а также о вентиляции.
Совет от профессионалов: гидроизоляционную пленку устанавливайте таким образом, чтобы она немного свисала, примерно на 20 мм, в положении перпендикулярно скату кровли. Начинать монтаж следует от нижнего края крыши к коньку. Нахлест ее, герметизированный клейкой лентой, должен составлять 100-150 мм.
Способ укладки пленки на стропила:
Чтобы обеспечить максимально эффективное перемещение воздушного потока от карниза под гребень кровли организовывают вентиляционные отверстия между коньковой планкой и кровельными листами. В местах, где воздух поступает трудно, необходимо проделать еще дополнительные каналы для вентиляции. Однако самым простым способом является размещение деревянных реек непосредственно на слой гидроизоляции.
Совет от профессионалов: гидроизоляционную пленку устанавливайте таким образом, чтобы она немного свисала, примерно на 20 мм, в положении перпендикулярно скату кровли. Начинать монтаж следует от нижнего края крыши к коньку. Нахлест ее, герметизированный клейкой лентой, должен составлять 100-150 мм.
Способ укладки пленки на стропила:
Чтобы обеспечить максимально эффективное перемещение воздушного потока от карниза под гребень кровли организовывают вентиляционные отверстия между коньковой планкой и кровельными листами. В местах, где воздух поступает трудно, необходимо проделать еще дополнительные каналы для вентиляции. Однако самым простым способом является размещение деревянных реек непосредственно на слой гидроизоляции.
Подготовка материала: избегаем первых ошибок
Как только вы произвели точные расчеты вашей крыши, можно заказывать профилированные листы. Но, если вы приобрели профнастил, но его монтаж по каким-то причинам придется отложить (например, затянувшиеся дожди), тогда листы храните не снимая заводскую упаковку, на ровной поверхности и в закрытом помещении. Дополнительно под листы нужно подложить брусья с шагом 50 см.
Перекладывайте и перемещайте такой кровельный материал аккуратно, держа за края по длине и особенно избегая заломов и прогибов листов
Еще перемещать листы нужно осторожно, т.к. современное полимерное покрытие особо чувствительно к механическим повреждениям. Как и резать этот материал абразивными режущими инструментами: осколки от круга поцарапают, а в месте реза возникнет значительный нагрев
Но, если вам пришлось работать именно так, тогда покройте сразу все повреждения ремонтной краской
Как и резать этот материал абразивными режущими инструментами: осколки от круга поцарапают, а в месте реза возникнет значительный нагрев. Но, если вам пришлось работать именно так, тогда покройте сразу все повреждения ремонтной краской.
К счастью, технология устройства кровли из современного профнастила позволят проводить все работы в теплое время года, с апреля по сентябрь, и долго вам хранить листы не придется.
Буквы в маркировке профнастила
В маркировке первая буква показывает, насколько материал прочный, а также область применения.
Листы, отличающиеся наибольшей прочностью – те, у которых в маркировке на 1 месте буква «Н». Расшифровывается данная буква как «несущий». У такого листа наибольшая высота гофры.
Также снизу гофры есть дополнительная борозда для увеличения жёсткости. Этот профнастил обладает наибольшей толщиной, что позволяет применять его в тех зданиях, которым важна механическая прочность и долгий срок работы.
- «НС» означает «несуще-стеновой». У него средняя толщина, поэтому область его применения достаточно обширна. Стоит профнастил «НС» гораздо ниже, нежели «Н».
- «С» означает «стеновой». Этот профилированный лист не такой прочный, как предыдущие варианты. Его применяют для разных целей – обшивка стен, создание ворот и хозпостроек. Т.к. толщина стали здесь самая маленькая, то и стоимость листа низкая.
- «МП» – универсальный профнастил, с ним можно не только возводить стены хозпостроек, но и применять для работ с кровлей. Из «МП» можно сделать сэндвич-панели.
Крепление профлиста на крышу
Устанавливая профиль, следует придерживаться тонкостей: лист укладывается так, что бы на его край приходилась ложбина, а не гребень. Находящаяся по краю проф настила капиллярная ложбина, тоже должна находиться лицевой частью наверх.
- Листы сырья затягиваются на крышу по лагам за счёт удлинённой верёвки.

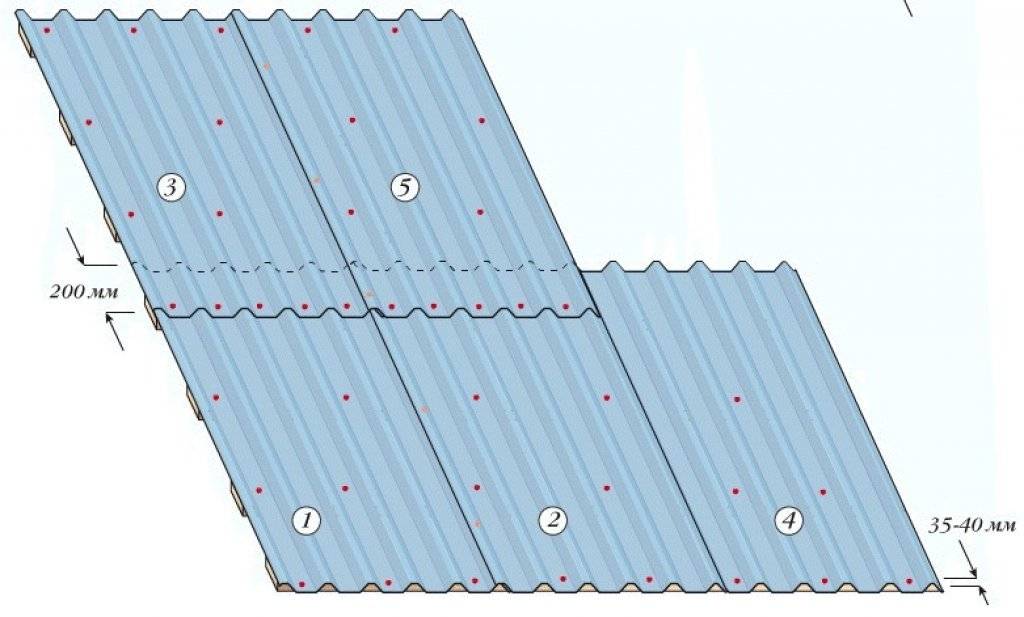

- Монтаж проф настила осуществляется ярусами поперёк ската, притом 1 ряд укладывается с наплывом на козырёк 10-15 см.
- Сырьё крепится кровельными саморезами с головкой в виде шестигранника, в которых имеется прокладка из резины для герметизации. Завинчивать их нужно только перпендикулярно покрытию, не позволяя происходить перекосам. Расцветка шурупов делается похожей с оттенком настила, чтобы они не контрастировали на общем фоне. Закрепление проводится по краям листа, в середине и в местах состыковки, на 1 лист уйдёт 6 саморезов.
- Последующие ряды листов сырья монтируются с наплывом в 10 см на уложенные ниже. Установка листов происходит до конька кровли, после этого укладка переходит на другую сторону ската крыши, которая также начинается снизу.
По завершению установки с плоскости крыши убирается мусор, места резов окрашиваются, чтобы не появилась ржавчина.
