Монтаж Пирога пола в каркасном доме и перекрытия по лагам своими руками: Пошаговая инструкция

Водяной теплый пол

Схема укладки труб теплого пола.

В связи с постоянным ростом цен на энергоносители большой популярностью начинает пользоваться водяной теплый пол. Такая отопительная система использует невысокие температуры и способна обогреть помещение в несколько раз эффективнее, чем многие дорогостоящие радиаторы. Для обеспечения в помещении нормального климата достаточно поддерживать пол в рамках 25-35°С, тогда как радиатор должен быть нагрет до температуры в 65°С.

Нагретый воздух от пола будет подниматься вверх, тем самым равномерно прогревать все воздушное пространство помещения. Когда человек наступает на теплый пол, в его организме происходит балансировка температурного режима, что положительно сказывается на здоровье.

От электрического водяной пол отличается тем, что теплоносителем выступает вода, которая двигается по трубам, расположенным в поверхности пола. Стандартная температура воды составляет порядка 45°С. Для того чтобы регулировать температурный режим в помещении, следует установить систему смешивания, в которой горячая вода будет разбавляться остывшей, поступающей в систему путем обратки.

Это основное преимущество водяного пола по сравнению с электрическим.

Пирог пола из дерева

Основные принципы создания пирога пола из дерева – это точный расчет и выверка всех параметров. Не менее важен выбор древесины. Обычно в строительстве используются следующие ее виды:

сосна может использоваться только в том случае, если доска не очень смолистая. Такой пол принесет в помещение очень приятный запах хвои;
дуб – это наиболее надежный и долговечный материал;
клен легок в обработке и влагоустойчив;
лиственница по прочности сравнима с дубом, обладает природной защитой от насекомых. Самый дорогой вариант.

Дерево должно обязательно пройти обработку антисептиком от гниения и антипиреном, снижающим его горючесть.

Неомид Base Eco Proff – глубокопроникающий универсальный антисептик

Как выбрать материал для утепления?

Слоем для изоляции тепла могут служить разные материалы для строительства

В брусовом доме важно учесть, может ли выбранный тип изолятора эксплуатироваться при высокой влажности. По мнению специалистов, выбирать следует один из следующих утеплительных материалов:

Стекловата или минвата

Минеральная вата имеет значительный список преимуществ, к которым можно отнести:

Негорючесть, т.е. пожаробезопасность.
Низкие показатели теплопроводности.
Не повреждается биологическими организмами (мыши, крысы, насекомые).

По типу сырья, используемого при производстве, различают следующие типы минеральной ваты:

стекловата;
каменная вата;
шлаковата.

Пенопласт

Отличается невысокой стоимостью в сочетании с высокими теплозащитными качествами. При укладке материала необходимо учесть тот факт, что сочетание высокого уровня влажности и отрицательной температуры воздуха способно превратить плитный материал в разрозненные небольшие шарики.

Экструдированный пенополистирол (ЭППС)

Многим этот утеплитель знаком под названием «Пеноплекс». По внешнему виду он весьма схож с пенопластом, но при этом отсутствуют характерные для него недостатки. Этот материал практически не способен впитывать влагу, а также отличается повышенным уровнем прочности. Значит, низкотемпературное воздействие для этого материала не опасно. Кроме того, в состав пенополистирола включаются особые добавки, предотвращающие его горение.

Керамзит

Является недорогим материалом, который можно применять в работах по теплоизоляции полов в домах на свайном фундаменте. Его теплоизоляционные качества ниже, чем у материалов, которые рассматривались ранее, но цена его является очень демократичной. Изолятор негорюч, и монтаж его предельно прост.

Устройство чернового пола в каркасном доме

Укладка лежней

Между верхней поверхностью фундамента и лежнями укладывается слой гидроизоляции (обычно рубероида). По периметру фундамента к заранее установленным анкерным болтам крепятся доски шириной, равной ширине фундамента и толщиной 50 мм. Наиболее популярный вариант древесины для этого – лиственница, т.к. она стойка к гниению. Однако доски все равно пропитывают антисептиком, которому дают хорошо высохнуть.

Опоры и балки пола

Если пролет имеет в длину больше 3 метров, то чтобы доски пола сильно не прогибались, под ними необходимо устраивать дополнительные опоры. Они представляют собой кирпичные столбики с сечением в один кирпич и бетонным армированным основанием размерами 40х40 см, заглубленным в грунт на 30-40 см.

Под эти столбы вырываются ямки несколько глубже, чем нужно для их бетонного основания. Дно ямок трамбуется, засыпается и тщательно выравнивается песчаная подушка толщиной около 5 см. Дно и стены застилаются полиэтиленом или аналогичным водонепроницаемым материалом, устанавливается опалубка. Далее укладывается арматурная сетка и заливается бетон.

Кладку кирпича можно проводить не раньше, чем через 3 дня, когда бетон подсохнет и наберет минимальную прочность, способную выдержать нагрузку от кирпичей.

Обвязка и лаги

По периметру фундамента на лежни на торец стык в стык укладываются доски обвязки, по плоскости будущего пола раскладываются с шагом в среднем 40-50 см лаги. Положение досок на торце обеспечивает высокую жесткость и геометрическую неизменяемость конструкции. Между собой обвязка и лаги соединяются с использованием оцинкованных уголков. Допустимо использовать также и гвозди, но такое соединение получится значительно менее надежным. Если в распоряжении нет досок достаточно большой длины, чтобы перекрыть весь пролет сразу, то допустимо делать лаги из нескольких фрагментов. В таком случае места соединений должны находиться на кирпичных опорах.

Для сооружения обвязки и лаг используется также пропитанная защитными составами древесина, толщиной 5 см и шириной 20-25 см.

Утепление пола

Строительный рынок предлагает большое разнообразие натуральных и синтетических утеплителей разной степени эффективности. При выборе между ними следует помнить, что при высокой экологичности, натуральные материалы окажутся значительно менее долговечными, кроме того, есть большая вероятность, что в них могут поселиться грызуны.

Монтаж утеплителя и настила

Чтобы утеплителю было, где лежать, снизу к лагам подшиваются доски. Если их не получается вместить туда по высоте, можно прибить к боковой поверхности лаг бруски и постелить доски для утеплителя на них. Если используются жесткие плитные утеплители, то доски могут быть заменены на частую сетку. Поверх настила укладывается рулонная гидроизоляция. Далее укладывается утеплитель. Следует помнить, что чем плотнее он уложен, тем хуже будут теплоизолирующие и шумозащитные свойства.

Также утеплитель должен не доходить по высоте до верха лаг на несколько сантиметров, чтобы обеспечивать полу вентиляцию. Среди популярных материалов для утепления – керамзит, минеральная вата, пенополистирол, пенопласт, пенофол, опилки

Если выбрана минеральная вата, то при её монтаже следует соблюдать особую осторожность, защищая открытые участки кожи и лицо от мелких разлетающихся повсюду частиц материала

После укладки утеплителя можно приступать к монтажу досок настила. Чем реже уложены лаги, тем большая толщина этих досок должна быть: так, при шаге лаг в 70 см рекомендуется настил хотя бы в 4 см толщиной, при более частом расположении лаг каждые 40 см хватит трехсантиметровой доски.

Доски настила имеют пазы и выступы – шипы. Первая доска настила укладывается шипом к стене с отступом от нее в 3-4 см. Отступ необходим для компенсации колебаний в размерах досок при изменениях температуры и влажности.

Лучше, если поперечные стыки досок будут приходиться на лаги – это повысит прочность конструкции пола.

Этап третий: Оформление и отделка фасада дома

Прежде, чем приступать к отделке стен с наружной стороны, вы наверняка уже посмотрели различные фото фасадов домов, и «набрались» вдохновения из уже существующих идей других проектов. Если еще нет — стоит это сделать. В огромном множестве вариантов внешней отделки дома вам предстоит выбрать для себя тот, который гармонично впишется в уже существующий ландшафт вашего земельного участка.

Впрочем, если основные элементы дизайна дворовой территории еще не заложены, то отдайте предпочтение той отделке, которая понравилась лично вам. Но помните, что фасады домов – это, прежде всего, визитная карточка вашей резиденции и от того, как она будет выглядеть с улицы, зависит многое.

Штукатуривание стен

Для бюджетного варианта отделки подойдет штукатурка стен и последующая их покраска.

Мы уже писали на нашем портале об особенностях выбора штукатурки. Она широко используется при отделке панельно-каркасных домов, монолитных и конструкциях домов, которые выполнены из дорогих материалов.

Основой штукатурки могут стать разнообразные акриловые, а также сухие строительные смеси. Данные материалы помогут конструкции коттеджа пропускать пар, а также сохранять тепло. Единственным недостатком является невозможность использования штукатурки при низких и минусовых температурах.

Если вы собрались штукатурить стены самостоятельно, запаситесь в магазине стройматериалов металлическими маячками и уголками — они помогут даже начинающему штукатуру добиться идеально ровных поверхностей стен. Установив их по уровню, приступайте к нанесению штукатурной смеси и выравниванию ее по заданным меткам.

Ваши недочеты в работе, после высыхания штукатурки, можно обработать специальным абразивным материалом и при необходимости сгладить дополнительным слоем штукатурки. Перед покраской стен не забудьте покрыть их поверхность грунтовкой.

Сайдинг

Еще один способ отделки фасада – его облицовка сайдингом. Стоит этот материал недорого, а технология его установки довольно проста. Поэтому «обшить» сайдингом фасад своего дома по силам даже неопытному в вопросах строительства домовладельцу.

Для начала определитесь, какой вид сайдинга вам больше подходит:

виниловый;
алюминиевый;
цокольный;
деревянный;
стальной или цементный.

Чаще всего, застройщики дач и коттеджей используют сайдинг из виниловых панелей ПВХ, толщина которых редко превышает 1 мм. Низкий вес панелей существенно упрощает процесс монтажа, а внешнее покрытие позволяет поддерживать его чистоту при помощи обычной воды.

Текущие технологии изготовления сайдинга позволяют повторить текстуру и цветовую гамму практически любого материала, будь то камень или дерево. Недостатком остается только его недолговечность в силу того, что тонкий сайдинг плохо сопротивляется механическим воздействиям.

Словом, не доверяйте своим глазам, которые боятся объема и самого процесса работы, а положитесь на руки – они все сделают. Впрочем, вы всегда сможете переложить труд по отделке фасада на профессионалов, которых на рынке этого вида услуг превеликое множество. Изучайте их портфолио, оформляйте договор на будущие работы и в скором времени ваш дом обретет свое уникальное и неповторимое лицо.

Декоративная плитка

При помощи декоративной плитки можно существенно улучшить визуальную составляющую любого коттеджа, а также сохранить больше тепла в помещениях. Однако стоит учитывать, что этот материал обойдется на порядок дороже штукатурки и сайдинга.

Наиболее распространенной и востребованной разновидностью декоративных плит является клинкерная плита. Ее популярность объясняется имитацией внешнего вида кирпича, а также высокими показателями прочности, долговечности, сопротивляемости перепадам температур.

Распространенными плитами из фиброцемента и цемента, и декоративным камнем лучше всего воспользоваться при создании вентилируемых фасадов.

Керамика и кирпич

Отделка коттеджа декоративным камнем, либо же керамическим кирпичом является самой эффектной, престижной и дорогостоящей.

Для придания дому визуальной монументальности цокольные этажи коттеджей обычно облицовываются натуральным камнем. Для того, чтобы снизить стоимость внешней отделки зданий, вместо кирпича могут использоваться силикатный кирпич, керамогранит, а также плитка из бетона.

Подробности и нюансы декоративной отделки фасадов этими материалами мы рассмотрим в ближайшее время: в новых статьях на нашем сайте.

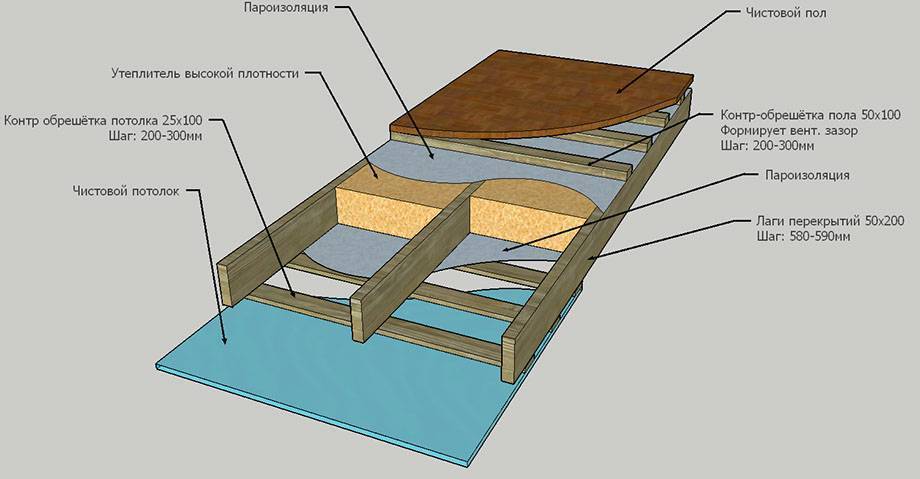

Пирог полового основания

Схема пола согласно типовому проекту каркасного жилого дома предусматривает выполнение гидроизоляции, обустройство обвязки и черновых полов, являющихся перекрытием, утепление и финишное покрытие.

На готовое фундаментное основание осуществляется укладка гидроизоляционного материала, далее выполняется его обвязка, на которую крепят балки перекрытия. В качестве гидроизоляционного материала многие частные застройщики используют рубероид – это уже проверенный достаточно надежный и дешевый материал.

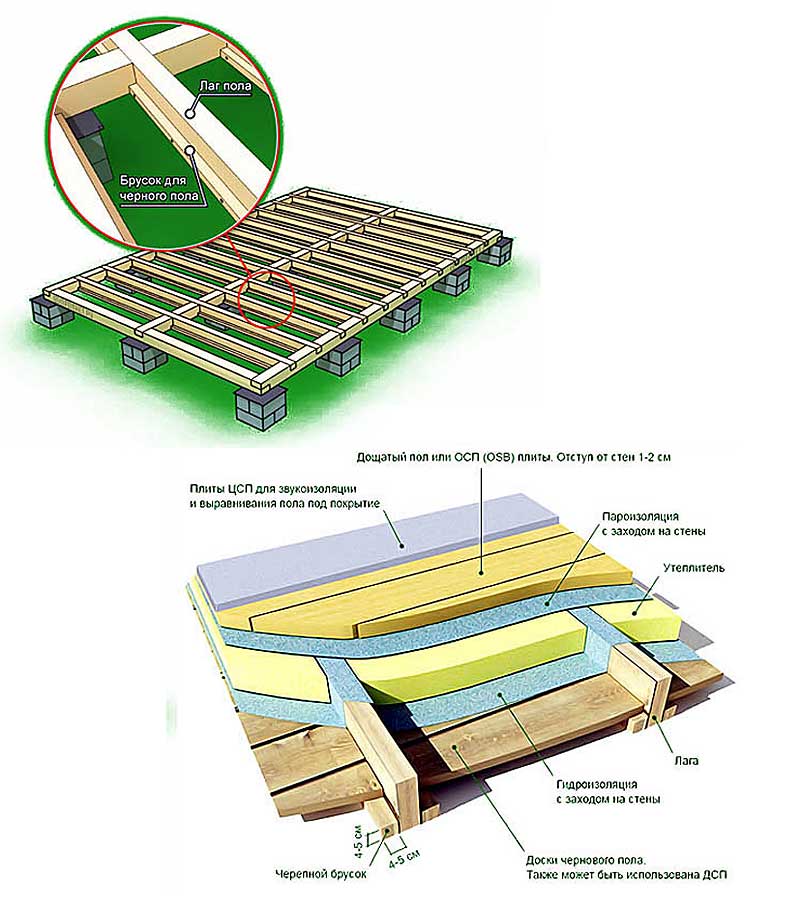

Далее из деревянных балок собирается каркас полового основания. Если шаг основных балок достаточно большой, дополнительно устанавливают второстепенные балки.

Если в конструкции перекрытия второстепенные балки не предусмотрены, основные балки выполняют функцию лаг. В этом случае пирог полового основания будет выглядеть снизу вверх следующим образом:

На балках перекрытия фиксируется деревянный брус 50х50 мм;
Далее монтируются подшивочные доски;
Обустраивается ветрозащита и укладывается гидроизоляционный слой;
Между балок прокладывают теплоизоляционные плиты;
Следующим слоем выступает пароизоляционная пленка;
Выполняется черновое покрытие с помощью ДСП плит или строительных досок.

Крепёж

Деревянную конструкцию пола каркасного дома собирают с помощью гвоздей либо саморезов, предназначенных именно для дерева. Гвозди должны иметь длину, превышающую толщину прибиваемой доски в 2 раза (если забивать поперёк волокон) или в 2,5 раза (если забивать вдоль волокон древесины). Для саморезов эти требования менее жёсткие, в 1,7 – 2 раза соответственно. В случае если необходимо соединить толстый брус, используют либо болтовое соединение (при продольном сплачивании), либо металлические уголки (при соединении в торец). Подчеркнём, что соединение должно быть прочным и надёжным, в противном случае полы будут скрипеть при ходьбе.

Выполнение расчетов

Выяснить, какие именно коммуникации проходят в месте постройки, чтобы дальнейшем избежать проблем с соседями и коммунальными службами. Расчет лучше производить по СНиП 2.02.03-85 Свайные фундаменты. В ходе вычисления определяются несущая способность, прочность фундамента.

Учитываются значения и характеристики:

основания свай и их оболочки;
значения горизонтальной нагрузки при комбинации ее с откосами конструкции;
конструктивные особенности уже конкретных опор и ростверка фундамента.

Очень важной частью расчетов является вычисление нагрузок:

Вес снега на крыше гараж, который рекомендуется брать 190 кг/м 2 для северных регионов, 50 кг/м 2 для южных регионов и 100 кг/м 2 для средней полосы.
Нагрузка от утепления фасада и отделки стен.
Нагрузка от конструкции, не только от покрытия кровли, но и от веса обрешетки, утеплителя, стропил и других материалов. Керамическая черепица – 60-80 кг/м 2 , асбоцементный материал – 40-50 кг/м 2 , рубероид 30-50 кг/м 2 , листовая сталь 20-30 кг/м 2 .
Нагрузка от перекрытия, с учетом веса утеплителя.
Вес строения в общем.
Эксплуатационные нагрузки. При этом учитываются наличие мебели, оборудования, техники и т.д.

Расчет фундамента дело очень сложное, связанное с большим количеством формул, расчетом динамических нагрузок, деформации и осадки, сезонных нагрузок, веса гаража вместе с его наполнением.

И даже небольшая ошибка может повлечь за собой большую беду поэтому, чтобы начать быстрое строительство опор своими руками стоит доверить расчеты профессионалам.

Требования, предъявляемые к древесине и материалам

Технологический процесс обустройства каждого элемента здания, предлагает разную последовательность и сочетания компонентов многослойной структуры.

Так для кровли свой набор слоев, для пола и стен свой. В данной статье мы рассмотрим с вами особенности «пирога» пола каркасного дома, способы монтажа.

Перед тем как выбрать материал пола следует определиться с видом фундамента.

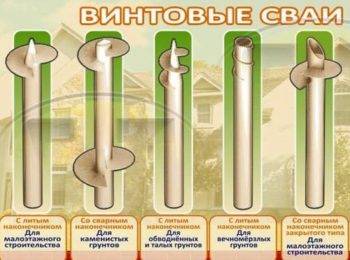

В большинстве своем случаев каркасные дома возводят на свайных фундаментах или на фундаменте ленточного типа. Это связанно в первую очередь с тем, что дом получается не тяжелым до 16 тонн. А свайный фундамент самый дешевый, так как не требует применения специальной строительной техники. Поэтому мы примем, что у нас фундамент нашего дома имеет свайный вид.

При строительстве обычно применяют в качестве материала для пола хвойные породы древесины сосна и ель. Доски и брусья получаются достаточно прочные, легкие, надежные, а так же менее всего подвержены процессу гниения. И цена такого строительного материала незначительная. Но если вы хотите чтобы ваш дом простоял достаточно долгое время, следует использовать твердые породы, такие как дуб.

Брусья и доски получаются долговечнее намного прочнее, соответственно тяжелее. Дуб обязательно используют при возведении больших и тяжелых каркасных домов. Удовольствие это не из дешевых.

В основе всей конструкции лежат лаги, поэтому для их обустройства применяют брус с сечением 10х15 см или с сечением 15х20 см. Брус устанавливаем на ребро площадки сваи. Чем больше опор под лагами, тем меньшее сечение бруса можно применять, но специалисты не рекомендуют брус меньше 10х10 см.

Не забываем, что между брусом и металлической сваей следует укладывать слой гидроизоляции.

Ввек высоких технологий не следует использовать толь или пергамент, а лучше всего довериться проверенным средствам гидроизолу, линокрому или рубероиду.

Для надежности изоляции укладывают двойной слой. Так же вместо бруса можно использовать доски шириной в пределах 15-25 см. и толщиной в пределах 5-6 см. Технология укладки такая же на ребро.

Для подшивки нижнего слоя (чернового), который будет удерживать утеплитель, можно использовать не обрезную доску, фанеру, ОСП плиты, плоский шифер. Ограничений нет, самое главное, чтобы материал был влагостойким и устойчив к перепадам температур.

Для подшивки верхнего слоя под ламинат, паркет, линолеум лучше всего использовать обрезную доску, которая позволяет прямо на нее устанавливать финишное отделочное покрытие. При этом толщина досок может быть в интервале от 25 до 35 мм.

Если вы предусматриваете выравнивание поверхности пола плитами фанеры, ОСП или другим материалом, то в качестве материала для чистового пола можно использовать не обрезную доску. А если вы не хотите все усложнять, то можно использовать шпунтовую доску, она и будет финишным напольным покрытием, но как вы понимаете это дорогое удовольствие.

Для обшивки перекрытий второго и более этажей, можно использовать любой материал, так как он несет больше декоративные функции, чем функциональные. А вот чистовые полы второго и последующих этажей монтируют, так же как и для первого этажа.

Для чердачных помещений черновой пол должен быть прочным, чтобы выдержал вес утеплителя и взрослого человека. Обычно на чердаке стекловату (утеплитель), оставляют в открытом виде, поэтому вся нагрузка ложится на черновой пол чердака.

Для защиты всех деревянных конструкций используют обработку специальными средствами антисептиками и пенетрирующие составами. Но есть маленькие нюансы, лучше все обработать до монтажа каждый элемент по отдельности.

Антисептики применяют против гниения и имеют свойство выветриваться в течение 6-7 лет, потребуется дополнительная обработка. Пенетрирующими составами применяют против возгорания дерева, обрабатывают один раз и навсегда, но и цена намного выше, чем у антисептиков.

В качестве крепежа используют гвозди или саморезы. Предпочтительней использовать гвозди, потому что они гораздо лучше держат поперечную нагрузку.

При крепеже габаритных досок и брусьев можно использовать как болтовое соединение, так и металлические уголки. Металлические уголки вбираем из нержавеющей стали и крепим их так же гвоздями или саморезами.

К соединению всех элементов, следует отнестись ответственно, ведь от этого будет зависеть скрип при ходьбе.

Пошаговая инструкция по возведению полов

Даже если вы не собираетесь делать полы в возводимом каркасном доме своими руками, рекомендуем вам изучить порядок проведения работ чтобы проконтролировать исполнителей.

Подготовка

Первым этапом исследуется фундамент и проверяется, насколько он имеет ровный уровень. Для этого нужно измерить его высоту в разных частях и проверить диагонали. В случае обнаружения погрешностей их исправляют. Следом в фундаменте сверлятся отверстия и устанавливаются анкера для закрепления лежней. После проводится гидроизоляция фундамента с помощью мастики и специальной пленки.
