Как работает солнечный коллектор?
Принцип действия коллектора основан на поглощении (абсорбции) тепловой энергии солнца специальным приемным устройством и передачей его с минимальными потерями теплоносителю. В качестве приемника используются медные или стеклянные трубки, окрашенные в черный цвет.
Ведь известно, что лучше всего абсорбируют тепло предметы, имеющие темную или черную окраску. Теплоносителем чаще всего выступает вода, иногда – воздух. По конструкции солнечные коллекторы для отопления дома и горячего водоснабжения бывают таких видов:
- воздушные;
- водяные плоские;
- водяные вакуумные.
Среди прочих воздушный солнечный коллектор отличается простотой конструкции и, соответственно, самой низкой ценой. Он представляет собой панель – приемник солнечной радиации из металла, заключенный в герметичный корпус. Стальной лист для лучшей теплоотдачи снабжен с задней стороны ребрами и уложен на дно с тепловой изоляцией. Спереди установлено прозрачное стекло, а по бокам корпуса имеются проемы с фланцами для подключения воздуховодов или других панелей, как показано на схеме:
Надо сказать, что установка солнечных коллекторов с нагревом воздуха имеет свои особенности. Из-за их невысокой эффективности для обогрева помещений нужно применять несколько подобных панелей, объединенных в батарею. Кроме того, обязательно понадобится вентилятор, поскольку нагретый воздух из коллекторов, находящихся на кровле, самостоятельно вниз не пойдет. Принципиальная схема воздушной системы показана ниже на рисунке:
Устройство и принцип работы воздушного солнечного коллектора
Солнечный воздушный коллектор состоит из нескольких основных частей:
Схема работы воздушного солнечного коллектора
- Вся конструкция коллектора помещена в прочный и герметичный корпус, который обязательно снабжен тепловым изолятором. Тепло, попавшее внутрь коллектора не должно «утекать» наружу.
- Главная деталь любого коллектора – это солнцеприемная панель, которую еще называют поглотителем или абсорбером. Задача этой панели принять солнечную энергию, а затем передать ее воздуху, поэтому она должна быть изготовлена из материала с наибольшей теплопроводностью. Такими свойствами из доступных в быту являются медь и алюминий, реже сталь. Для лучшей теплоотдачи нижнюю часть абсорбера делают как можно большей площади, поэтому могут применяться ребра, волнистая поверхность, перфорация и другие способы. Для лучшего поглощения солнечной энергии приемная часть абсорбера окрашивается в темный матовый цвет.
- Верхняя часть коллектора герметично закрывается прозрачной изоляцией в качестве которой может применяться закаленное стекло или оргстекло, или поликарбонатное стекло.
Солнечный коллектор ориентируют на юг и придают поверхности такой наклон, чтобы максимальное количество солнечной энергии попадало на поверхность. Как говорят специалисты – для максимальной инсоляции. Холодный наружный воздух естественно или принудительно попадает в приемную часть, проходит через ребра абсорбера и выходит с другой части, снабженную фланцем для стыковки с воздуховодом, ведущим внутрь отапливаемого помещения. Стоит отметить, что вариантов конструкций солнечных коллекторов существует масса и вышеописанная показана только для примера.
Воздушное отопление при помощи солнечных коллекторов не может в нашей климатической зоне полностью заменить основное отопление, но оно будет очень хорошим подспорьем даже в морозные зимние солнечные дни.
Материалы для теплого водяного пола
Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.
Схема теплого водяного пола со стяжкой
Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:
- По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
- На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.
- Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
- Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
- Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.
Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.
Трубы для теплого пола и схемы укладки
Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.
Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.
Схемы укладки труб теплого водяного пола
Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.
Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.
Стяжка
Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.
Полусухая стяжка для теплого пола
Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.
Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

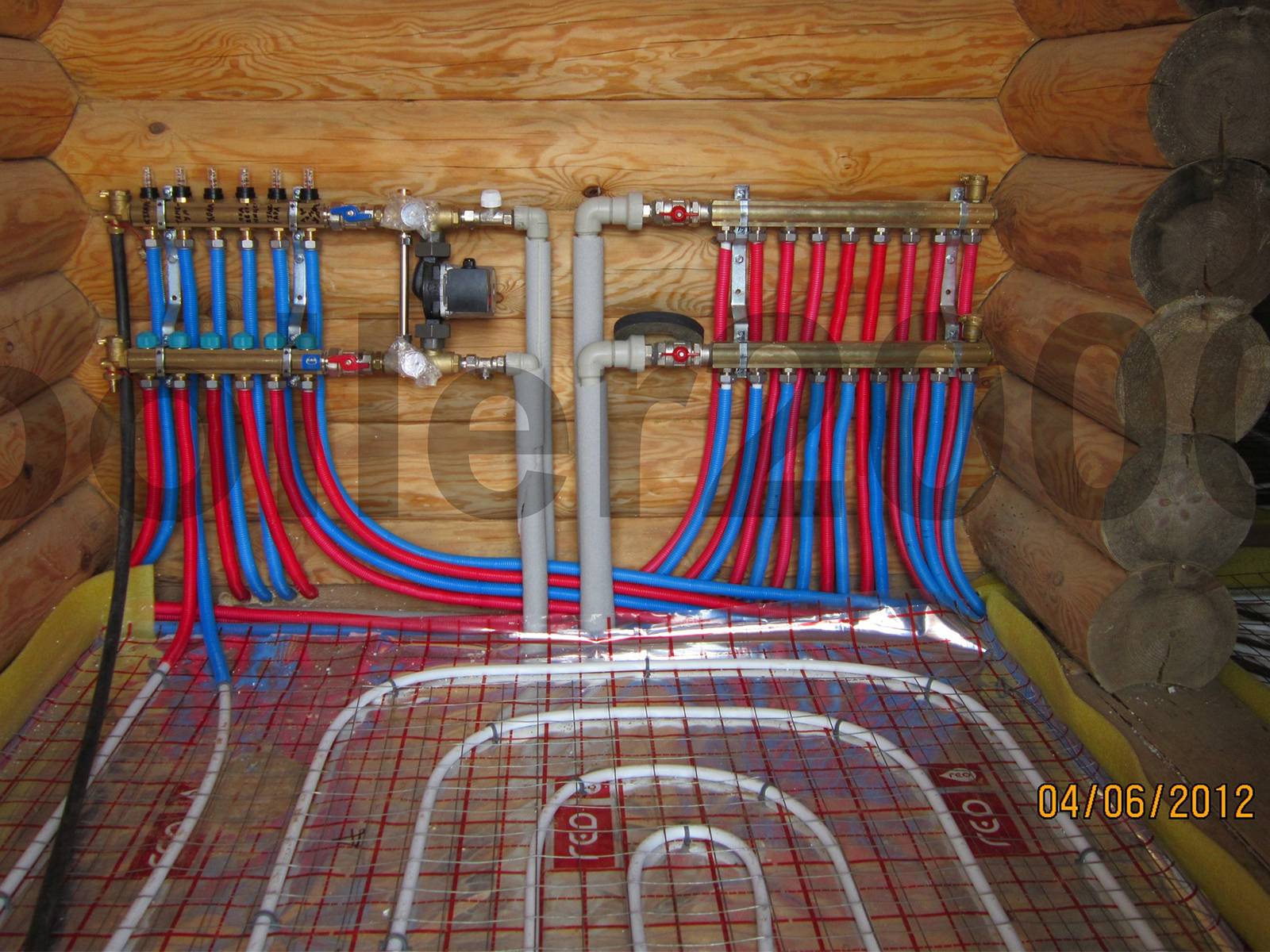

Правила выбора коллектора
Коллектор для теплого водяного пола можно собрать своими руками или же купить в готовом виде
В первом случае важно, чтобы все комплектующие были выпущены одним производителем. Некоторые компании производят уникальные соединительные элементы, не стыкующиеся с деталями от других поставщиков, что грозит собранному узлу потерей герметичности
Во втором случае при выборе оборудования нужно учесть несколько важных моментов. Прежде всего, нужно определиться с материалом, из которого изготавливается коллектор. Это может быть:
- медь;
- сталь;
- латунь;
- полимер.
Кроме того, коллекторы различаются по числу подключаемых контуров, количество которых может варьироваться от 2 и до 12. Выбор устройства основывается на точном расчете основных параметров работы системы и нужных дополнительных функций. Обязательно учитываются:
- количество отопительных контуров, их протяженность и пропускающая способность;
- максимальное давление;
- возможность добавления веток;
- наличие элементов, осуществляющих автоматический контроль работы устройства;
- количество потребляемой электроэнергии;
- внутренний диаметр коллектора.
Последний показатель должен подбираться так, чтобы обеспечивалась максимальная проходимость теплоносителя во всех отопительных контурах. Эффективность работы узла во многом зависит от шага укладки, диаметра и длины труб, входящих в отопительный контур.
На этапе проектирования системы обязательно проводится расчет и этих параметров. Это довольно трудоемкое мероприятие, которое лучше всего доверить специалистам. Можно произвести расчет в специальной программе-калькуляторе, которую можно найти в интернете.
Коллектор будет работать максимально эффективно, если подключить к нему равные по длине отопительные контуры. Для этого, возможно, придется разделить слишком длинные ветки на несколько коротких
При проведении расчетов очень важно учесть все параметры системы. Иначе она будет работать непродуктивно: возможна недостаточная циркуляция теплоносителя или его утечка, а также может появиться «тепловая зебра», так специалисты называют неравномерный нагрев поверхности
Для правильного определения длины контура и шага укладки труб потребуются такие данные:
- вид финишного напольного покрытия;
- площадь комнаты с планом расстановки крупной мебели и бытовой техники;
- диаметр и материал труб;
- мощность отопительного котла;
- тип используемой теплоизоляции.
При расчете обязательно учитываем, что в контуре не должно быть стыков труб, поскольку использование муфт и соединений под бетонной стяжкой строго запрещено. Кроме того, учитываем гидравлическое сопротивление теплоносителя, которое будет повышаться с каждым поворотом ветки и по мере увеличения ее протяженности.
Оптимально, если к одному коллектору будут подключаться только равные по длине контуры. Возможно, лучшим решением для длинных веток станет деление их на несколько небольших.
Схема подключения
Как подключить коллектор к системе отопления?
Схема отопления и приготовления горячей воды с помощью солнечного коллектора.
В качестве накопителя тепла используется теплоаккумулятор, или буферная емкость — большой теплоизолированный бак с водой.
Теплоаккумулятор накапливает энергию, которая затем используется для обогрева дома.
В системе отопления формируется два контура:
- Между коллектором и буферной емкостью;
- Между буферной емкостью и отопительными приборами.
Днем тепло гелиосистемы используется для нагрева теплоносителя в теплоаккумуляторе, ночью и в пасмурную погоду оно расходуется на поддержание постоянной температуры в доме. Для приготовления ГВС используется бойлер косвенного нагрева, в теплообменнике которого теплоноситель отдает тепло воде для хознужд.
По мере охлаждения воды в теплоаккумуляторе температура батарей будет снижаться. Поддерживать ее постоянной поможет узел смешения, состоящий из трехходового термостатического клапана и дополнительного циркуляционного насоса.
Схема узла смешения, обеспечивающая постоянную температуру теплоносителя на отоплении.
Схемы и инструкция по монтажу от одного котла
Наиболее простым и экономичным способом сооружения комбинированной отопительной системы в частном доме считается схема с радиатором и тёплым полом от одного котла. От него уже монтируются все элементы и циркуляционный насос.
Есть настенные котлы, внутрь которых уже встроен насос. При использовании напольной модели, его придётся устанавливать отдельно.
При прямом подключении к газовому прибору (именно эту модель специалисты советуют устанавливать при обустройстве комбинированного способа отопления в частных домах) — рекомендована установка ёмкости для конденсата. Монтаж обычного котла на газе приведёт к быстрому выходу из строя теплообменника.
Газовое оборудование размещается в помещениях с потолками не ниже 2 метров. Обязательно наличие вентиляции.
Если применяется твёрдотопливная модель, то для подключения тёплого пола к ней, нужна установка буферной ёмкости. Её функция — ограничивать температурный режим, так как напрямую трудно проводить регулировку температуры.
Принцип работы отопления по комбинированной схеме — тёплый пол и батарея от одного котла, состоит в следующем. Нагретая вода направляется в смесительный узел, где она упирается в предохранительную головку. Термоголовка определяет её температуру, и если она превышает необходимый уровень, то вентиль открывается, и происходит смешивание горячего и холодного теплоносителя до нужно градуса.
Затем вода распределяется по контурным магистралям пола и батарей. После прохода всего трубопровода, она возвращается в теплогенератор для нагрева.
В схему подключения от одного котла тёплых полов и батарей входят следующие элементы:
- котёл с расширительным баком — нагревает теплоноситель;
- гидрострелка — разводка, в виде трубы с четырьмя ответвлениями, по ним движется вода;
- радиаторный и половой насос — они обеспечивают подачу жидкости в коллекторный узел;
- коллектор — к его выходам подсоединяются петли пола, и осуществляется подача горячей воды;
- смесительный узел — в нём происходит разбавление теплоносителя для ТП;
- термостат — головка, которая открывает или закрывает поступление воды в контуры.
Монтаж системы
После сооружения «пирога» пола — выравнивания основания, гидро и теплоизоляции и укладки нагревательных элементов, можно переходить к монтажным работам и подключению комбинированной системы отопления от одного котла (тёплого пола и радиаторов). Разберем процесс по шагам:
Устанавливается котёл и производится его обвязка (в частном доме он чаще монтируется в отдельном строении). Помещение должно иметь дымоход и приток воздуха.
Соединяются трубы от радиаторов с водонагревателем, между ними монтируется насос.
Подключаются контуры пола через устройство, в котором вода разбавляется до требуемой температуры. Для этого применяются: смесительный узел, 2-х или 3-х ходовой клапан, они крепятся к подающей трубе.
Устанавливается циркуляционный насос.

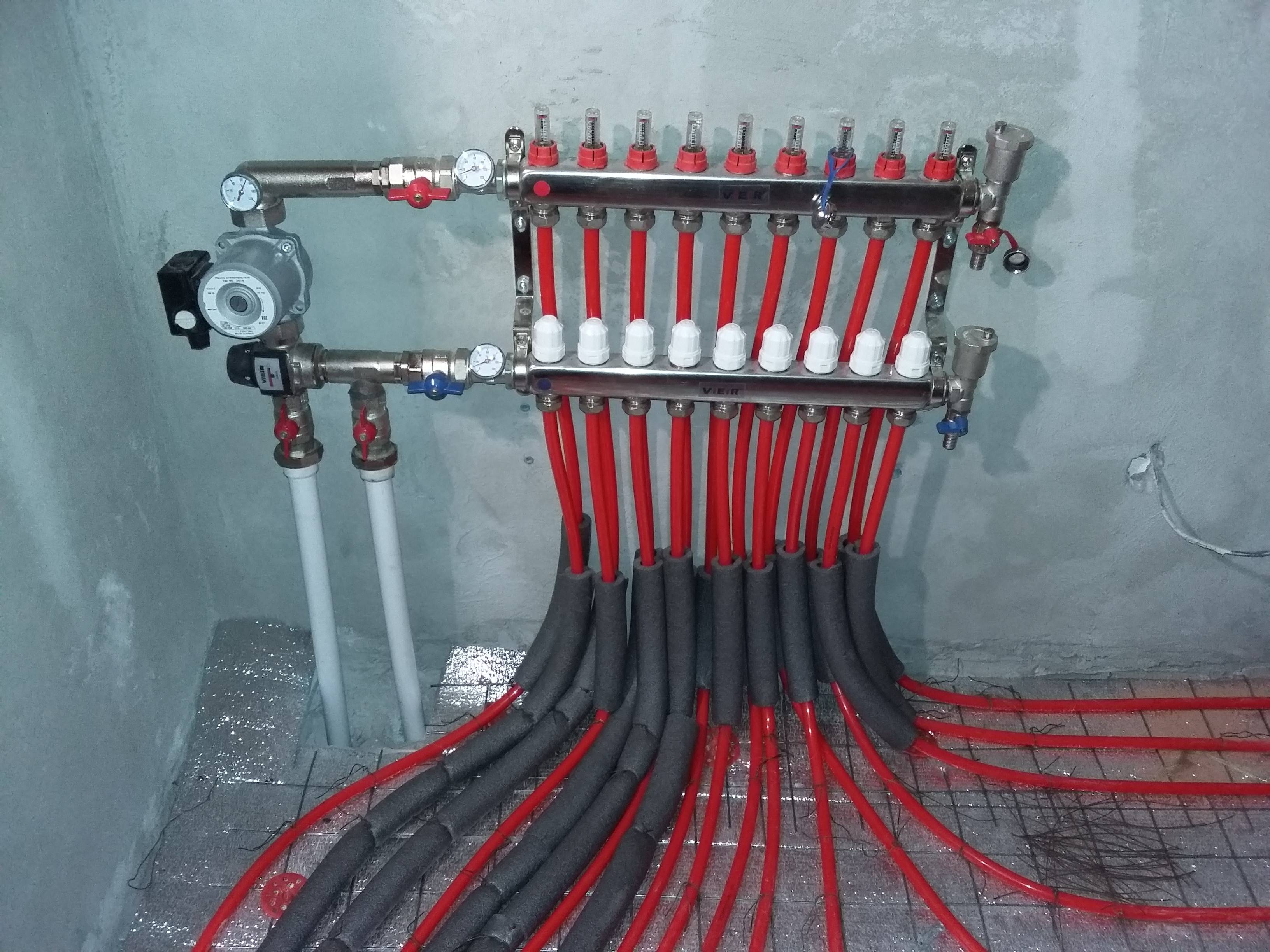

Контуры пола соединяются через гребёнку с источником подачи горячей воды, именно она является теплоносителем, и будет отапливать помещение.
Плюсы
- Вы сможете по своему желанию устанавливать и регулировать тепловой режим в каждой комнате своего дома.
- Исчезнет проблема с тем, что одни батареи слишком горячие, а другие слишком холодные.
- Для обслуживания отдельных узлов системы отопления не нужно прекращать отопления всего дома в холод, достаточно будет перекрыть один контур. Например, вы в спокойной обстановке производите ремонт радиаторов отопления в какой-то комнате, а в это время система без перебоев обогревает весь остальной дом.
- Также вы получаете возможность применения в доме набирающей всё большую популярность системы «теплый по», а также совмещать несколько вариантов систем отопления одновременно.
- Экономия энергоресурсов.
Остановимся чуть подробнее на указанных преимуществах.
Прокладку отопительных труб лучше поручить специалистам, чтобы результат радовал, а не огорчал
Итак, регулировка теплового режима в каждой комнате осуществляется отдельно. Условно варианты установки гребенок в системе отопления делятся на простые и сложные. Простые — равномерно распределяют теплоноситель по контурам, поддерживая одинаковую температуру в каждом из контуров, что уже хорошо. Если вы установите простую гребенку, то регулировать температуру в каждом контуре (отдельно взятом помещении) вы сможете только в ручном режиме (перекрывая или открывая кран на каждом контуре отдельно). Это конечно хорошо, но, прямо скажем, не слишком удобно. Чтобы отрегулировать температуру придется слегка помучиться, повертев краник подачи теплоносителя на каждый контур.
Чтобы обойти мучительный процесс ручной настройки, на каждом контуре устанавливают термодатчики (сложные гребенки), которые автоматически, но по вашему желанию контролируют подачу воды в каждый контур. Теплоноситель поступает в контур и идет на обогрев комнаты, отдав свое тепло, и охлажденным возвращается назад через гребенку в котел, чтобы снова нагреться и так до того момента, пока комната не обогреется до определенной температуры. Согрев комнату, теплоноситель не будет эффективно отдавать тепло в пространство и возвратится в гребенку неохлажденным. Вот тут сработает термодатчик и перекроет весь контур, сохраняя необходимую температуру. Если температура снизится, то термодатчик снова откроет контур. Благодаря такой системе вы сможете регулировать температуру в каждой комнате отдельно, исходя из своих приоритетов. Или, к примеру, если в гости нагрянула теща, то в комнате, которую ей выделили, можно создать такие условия, что визит будет приятным и кратковременным (Шутка. — прим. Автора). Второе преимущество тесно переплетается с первым. В привычных для нас системах отопления, как бы мы ни хотели, не получится создать одинаковые условия для подачи теплоносителя к батареям. И самая близкая к котлу батарея дышала жаром, а самая дальняя могла быть еле теплой. В коллекторной системе это недостаток полностью отсутствует. К каждой батарее или комнате подходит свой индивидуальный коллектор. И в вашей власти контролировать температуру в каждом контуре. Это скорее не преимущество, а недостаток, от которого удалось избавиться.Комфорт для пользователя при эксплуатации коллекторной системы намного выше, чем с обычных систем. Посудите сами.
Ремонт и обслуживание каждого отдельного узла проходит без выключения всей системы отопления. Достаточно перекрыть необходимый контур и свободно проводить любые работы на его узлах. Также на гребенке коллектора оставляют несколько свободных секций. Что позволит установить дополнительные обогревательные узлы, без нарушения существующей системы отопления. Просто подключив новый узел к гребенке. Представьте себе (на секундочку) , сколько проблем будет, если вы решите установить дополнительную батарею в обыкновенную систему… А теплый пол и вовсе можно установить только при коллекторной системе отопления. Также ее наличие позволит вам использовать одновременно и отопление с помощью батарей и систему теплый пол. А это опять-таки экономия, комфорт и удобство. Отмечу, все эти положительные моменты коллекторных систем, помимо очевидного комфорта и удобства пользования, приведут еще и к значительной экономии на энергоресурсах. Так, в комплексе с эффективными мероприятиями по утеплению дома можно достичь до 50% экономии. Заманчиво, не так ли?
Теплые полы устанавливаются только вкупе с коллекторной системой
Как правильно подобрать коллектор для нагрева бассейна
Количество тепла, передаваемого солнечным коллектором, напрямую зависит от размеров площади поверхности, которая поглощает излучение. На этот параметр оказывают влияние следующие основные факторы:
- конструктивное исполнение (вакуумный, плоский);
- место расположения совместно с ориентацией;
- тип бассейна для установки — открытый или закрытый;
- характеристики самого бассейна: площадь поверхности, глубина, возможность установки укрытия, эффективность поглощения солнечного излучения самим бассейном в зависимости от его цвета;
- интенсивность использования искусственного водоема;
- период времени нахождения в укрытом состоянии;
- периодичность времени подачи свежей воды;
- нормативные показатели температуры воды в бассейне.
На размеры коллектора влияние оказывают потери тепла, связанные с эксплуатацией бассейна. Если избежать потерь от разбрызгивания довольно трудно, то уменьшить габариты при сохранении эффективности помогут следующие рекомендации.
- Много тепла уходит в процессе поверхностного естественного испарения. Уменьшить его поможет организация защиты бассейна от ветра.
- Испарение в ночное время выше, чем в дневное. Поэтому рекомендуется в это время накрывать бассейн теплоизоляционным материалом. Утром скопившийся на внутренней поверхности конденсат следует убирать без попадания обратно в бассейн.
- Уменьшить потери тепла через грунт для сборного бассейна на даче можно путем прокладывания теплоизоляционных матов.
Принцип работы солнечных коллекторов
Принцип работы солнечных коллекторов является относительно простым.
Абсорбер
Первым элементом, «захватывающим» солнечные лучи является коллектор, а если точнее, то установленный в нем абсорбер.
Устройство поглощает излучение и преобразует его в тепло. Производительность системы зависит, главным образом, от типа абсорбера.
Часто используются батареи, оборудованные следующими типами поглотителей или абсорберов:
- Нормальный – мы его узнаем по характерному черному цвету. Этот тип поглотителя является не самым эффективным и имеет не очень хорошую обратную связь. Он может поглощать до 80% солнечного света.
- Селективный – устройство гораздо лучшего качества, которое гарантирует более высокую эффективность. Эффективно принимает лучи, его эффективность может достигать 95%.
Теплоноситель
Затем абсорбер нагревает теплоноситель, протекающий через батареи или панели. Чаще всего это обычная вода, которая может быть использована с весны до поздней осени. В зимнее время теплоносителем может быть только незамерзающая жидкость, которая защищает всю систему от возможного повреждения.
Теплоноситель работает в замкнутой системе и при нагревании поступает в бак. В баке он отдает свое тепло воде.
Охлажденный теплоноситель снова проходит через поглотитель и нагревается вновь с помощью солнечного света.
Как сделать своими руками простейший водонагреватель
Из поликарбоната
Один из вариантов изготовления солнечного водонагревателя предполагает использовать в конструкции сотового поликарбоната. Единственное требование к этому элементу конструкции – это светопропускная способность материала. Прочность также важная характеристика, но не является основной.
Из имеющихся материалов, это могут быть различные пиломатериалы или легкие профильные металлические элементы, изготавливается каркас устройства. Из медных трубок сооружается змеевик, предпочтительно в одной плоскости – это абсорбер устройства, по которому будет циркулировать вода.
На концах медной трубки монтируются штуцера для соединения подающей трубой и выходом подогретой воды. В качестве змеевика можно использовать подобную конструкцию от старого холодильника, но в этом случае, параметры змеевика холодильника определят геометрические размеры всего устройства.
Змеевик укладывается в корпус, вся конструкция утепляется теплоизоляционным материалом и с наружной стороны закрывается листом поликарбоната.
Водонагреватель монтируется на выбранном участке в соответствии с географическим месторасположением и подключается к подаче холодной воды и системе потребления нагретой воды.
Строение смесительного узла
Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.
Схема на трехходовом клапане
Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.
Принцип работы трехходового клапана
Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.
Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола
После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане
Схема смесительной группы для теплого водяного пола на трехходовом клапане
Работает все так:
- От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
- Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
- В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
- Трехходовой клапан перекрывает подачу холодной воды.
- В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.
Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.
Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода
Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).
Схема на двухходовом клапане
Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.
Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).
Схема смесительного узла на основе двухходового клапана
Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.
