Изготовление металлических лестниц: что подготовить
Для того чтобы выполнить изготовление действительно надежной лестничной конструкции, важно применять только подходящие стройматериалы. Это условие обязательно и для покупных модульных конструкций
В связи с этим сварные элементы должны хорошо свариваться, а также выдерживать достаточную нагрузку на растяжение. Именно поэтому не следует брать для работы в частном доме косоуры шпалы
Это условие обязательно и для покупных модульных конструкций. В связи с этим сварные элементы должны хорошо свариваться, а также выдерживать достаточную нагрузку на растяжение. Именно поэтому не следует брать для работы в частном доме косоуры шпалы.
А вот успешным будет применение:
- Профиля уголка;
- Трубы;
- Швеллеры.
При изготовлении металлической лестницы понадобятся трубы и швелерры
Когда составляется схема и производятся расчеты для железных лестниц, надо обращать внимание на распределение нагрузки. Для этого необходимо провести расчет массы всех ступенек, их количества и площади
Для того чтобы определить расчетную нагрузку результат следует помножить на коэффициент, который характеризует надежность, а именно на 1,1.
Результат, какую нагрузку по максимуму могут оказывать передвигающиеся по ступенькам люди без ущерба для лестницы. Места, на которые оказывается большее давление, необходимо усилить болтами, даже если нет уверенности в надежности сварки. Для обустройства ступенек и перил, возможно, комбинировать металл, с древесиной. Для уличных конструкций дачи хорошо создать ступени из листов перфорированной стали или прутьев арматуры.
Этапы работы
Предварительный расчет
Менеджер ответит на все ваши вопросы, подберет оптимальную конструкцию и рассчитает примерную смету.
Замеры
Инженер-замерщик выедет к вам на объект, сделает измерения и еще раз уточнит конструкцию лестницы.
Проектные работы
Конструктор разработает проект будущей лестницы, точно рассчитает все элементы и места креплений, выполнит рабочие чертежи.
Изготовление
Детали стального основания изготовят на производстве по чертежам с вашими размерами.
Монтаж
На объекте каркас сварят или применят болтовую сборку из крупных узлов, если варить на площадке нельзя. Монтаж одного пролета займет 2-3 часа.
Маршевая лестница на второй этаж
Маршевые лестницы — самые популярные. Во-первых, ими пользоваться удобно, во-вторых, технология их строительства давно отработана. Особенностей расчета немного
Важно определиться с количеством маршей. В одном участке должно быть от 3 до 15 о ступеней
Самые удобные имеют 11-13 штук. Если по расчету получается, что ступеней должно быть больше, их делят на несколько участков, между которыми делают площадки. Размеры площадок кратны длине шага (600-630 мм). Тогда подъем и спуск не будут вызывать неудобств.
Виды лестниц
Лестницы с площадками занимают довольно много места. Если места не хватает, добавляют повороты. Самый распространенный вариант — расположить лестницу по двум смежным стенам углам. Также для экономии места можно вместо площадки сделать забежные (поворотные) ступени. Только один момент: участок с забежными ступенями — самый травмоопасный. Если в семье есть маленькие дети или пожилые люди, лучше сделайте площадку.
Забежные ступени еще можно описать как поворотные
Как уже говорили раньше, маршевые лестницы делают на косоурах (балки с пилообразным краем) и на теривах (просто наклонная балка). Крепление ступеней к балкам-тетивам требует больше времени и мастерства. Обычно под каждую ступень вырезается «посадочное» место — в доске выбирается паз. Для дополнительной надежности снизу еще прибиваются бруски или устанавливаются уголки. Вариант с уголками надежный, но довольно спорный с эстетической точки зрения. Если вся лестница сделана из дерева, металлические детали очень «режут» взгляд. Аккуратно обработанные бруски смотрятся намного органичнее. Впрочем, при достаточной толщине досок для ступеней и ширины тетивы, можно обойтись и без дополнительного крепежа
В этом случае важно, чтобы ступени не прогибались, иначе они могут выскочить из пазов
Маршевая лестница на тетивах
Сборка ступеней на косоурах более простая: у вас есть две-три опоры, к которым крепят вырезанные по размерам детали. Основная задача — правильно разметить и выпилить косоуры.
Это лестница на косоурах — один из фрагментов сборки
Монтаж маршевой лестницы с пошаговыми фото
Косоуры делают из широкой доски 75-80 мм толщиной и 350-400 мм шириной. Если нет массивной сухой доски, можно использовать клеенные. Как рассчитать косоур описано в виде, но собирать лестницу на второй этаж можно не только как отдельно стоящую.
Пример сборки лестницы на косоурах у стены дальше. Сначала крепим опорные столбы, на которые будут опираться забежные ступени. К этим столбам крепим верхние косоуры.
Установка верхних косоуров
Затем ставим нижние. Косоур возле стены крепим поверх декоративной доски — ее проще мыть и грязь менее видна, чем на стене.
Крепим нижние косоуры — один к столбу, второй к отделочной доске
Промежуточные косоуры устанавливаются в последнюю очередь. Так проще состыковать все элементы.
Косоуры установлены
Начинается монтаж ступеней. После того как они нарезаны, отшлифованы и покрашены все просто: ставим на место, завсерливаем отверстие под саморез, потом закручиваем его.
Монтаж ступеней
Следующий шаг — крепление балясин. В данном случае они сделаны из нержавеющей трубы с деревянными вставками. Под каждую балясину сверлится отверстие, в которое вставляется трубка фиксируется она на шпильку или любым другим доступным способом.
Отверстия под установку балясинСами балясины и перилаВид сверху
Вариант для тех, кто не любит вычурностиМеталл и стекло — интересное сочетаниеНеобычный дизайн межэтажной лестницыДеревянная лестница с элементами ковкиВариант использования пространства под маршевой лестницейИнтересная идея, а с торца — кладовая

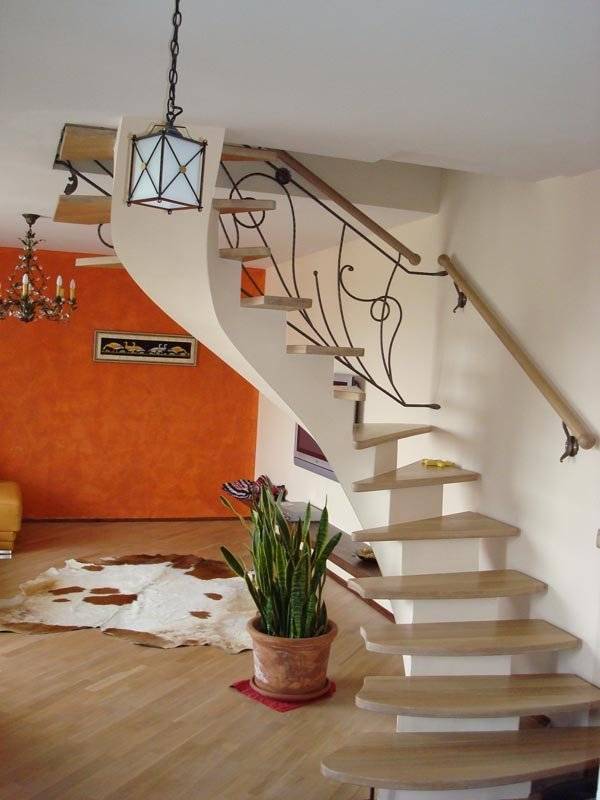

Универсальная металлическая лестница на одном косоуре
Смелый во всех отношениях вариант, выполненный на одном креплении. Реализовать его можно только в том случае, когда не планируется значительная нагрузка на конструкцию. Помимо этого, учитывать необходимо геометрию лестницы. Если за одним поворотом следует еще несколько, то существует необходимость в двух и более косоурах.
Внимание также обращается на физические параметры стен. Если таковые не позволяют сделать вывод об их прочности, то лучше остановиться на варианте с двумя железными фиксаторами
Есть еще несколько советов от опытных строителей:
- Сборная конструкция – универсальный вариант, позволяющий даже при множестве внешних отрицательных факторов. Подобно кубикам конструктора, все выстраивается в свободном порядке.
- Если отказаться от первоначальной задумки желания нет, то качественно сделать 1-косоурную лестницу можно следующим образом. Крепление к стене производится в 4-5 точках при помощи металлических штифтов.
- Для домов с малышами и 4-ногими любимцами подойдут забежные конструкции. Суть их скрывается в названии. По ним можно в буквальном смысле бегать.
Единственным ограничением является требование о наличие большого свободного пространства.
Металлические винтовые лестницы на второй этаж
Междуэтажные винтовые лестницы из металла делаются
аналогичным образом. Отличие в более сложном расчете материала и изготовлении
заготовок каркаса.
Удобным способом изготовить металлические винтовые лестницы
является использование модульного косоура. Для того чтобы его изготовить нужно
подготовить трубу для центральной опоры. И трубу такой же длины, но большую в
диаметре для установки ступеней. Широкую трубу нарезают в заготовки. Длина
заготовки равна высоте ступени. В идеале, заготовки должны нанизаться на трубу
без перекосов и люфтов.
Примечание. Если гильза садится не плотно, можно сделать под
нее уплотнитель из прутка подходящего диаметра. При этом в процессе
изготовления пруток нужно обматывать вокруг основной трубы, а не укладывать по
внутренней стене гильзы.
Затем делаются треугольные заготовки под ступени. Винтовая
железная лестница всегда имеет ступени треугольной формы.
Далее заготовка приваривается к гильзе. Место шва
зачищается.
Однако здесь все зависит от предпочтения заказчика.
Далее каркас лестницы обезжиривается, вскрывается
растворителем ржавчины, грунтуется и окрашивается.
В итоге может получится такая конструкция.
Или, если не усиливать конструкцию дополнительными
элементами, вот такая винтовая лестница из металла своими руками.
Способы, как сделать лестницу на тетивах своими руками
Существует несколько способов установки лестницы на тетивах. Наибольшей популярностью пользуются свободные и настенные лестничные тетивы. Настенную тетиву для лестницы можно видеть лишь с одной стороны лестницы, а свободная тетива, иначе называемая световой, проглядывается со всех сторон.
Именно эти свойства нужно учитывать, перед тем как сделать лестницу на тетиве своими руками и остановить свой выбор на какой-либо конкретной породе древесины, а также при обработке поверхности деревянных заготовок.
Сборка лестницы на тетивах отличается от монтажа конструкции на косоурах способом крепления. Ступени таких лестниц вставляются в пазы несущих балок, которые называются тетивами. Иногда в конструкции применяется только одна тетива. В таком случае монтаж второй стороны ступеней производится в стену.
Лестницы на тетивах могут быть открытыми и закрытыми. Лестницы открытого типа выглядят более легкими, а при создании закрытых конструкций используются подступенки, благодаря которым зрительно лестница кажется массивной.
Наиболее удобными и простыми для создания являются лестницы на тетивах с прямым маршем, в них крепление ступеней производится между двумя прямыми балками — тетивами. Такие лестницы могут быть одномаршевыми и двухмаршевыми — в зависимости от размера и дизайна помещения. Кроме того, конструкции на тетивах могут быть спроектированы с промежуточной площадкой или забежными ступенями. Форма лестничных площадок (прямоугольная, квадратная или закругленная) напрямую зависит от выбранной конструкции сооружения.
Одной из самых простых конструкций лестниц из дерева на тетивах, так же как и лестниц на косоурах, которая подойдет для начинающих мастеров, считается приставная (одномаршевая прямая). Угол наклона лестничного марша будет зависеть от количества свободной площади под конструкцию и от высоты этажа.
Если пространства недостаточно, то рекомендуется возвести двухмаршевую прямую лестницу с забежными ступенями или промежуточной площадкой. Благодаря этому можно сэкономить полезную площадь пола. К тому же такая лестница очень удобна в использовании.
Лестницы на тетивах своими руками можно изготавливать с подступенками, хотя в таком типе сооружений последние редко применяются. Из-за отсутствия этих элементов лестницы выглядят более легкими и не такими массивными.
Что касается декора, то в лестницах на второй этаж, монтируемых на тетивах, несущие балки так же, как и косоуры, вполне могут выступать в качестве элементов декора.
По желанию их можно оформить, например, с использованием художественной резьбы по дереву. Хорошим украшением является ковка по металлу, которая крепится к тетиве, изготовленной из дерева.
Ограждения играют не последнюю роль в дизайнерской концепции лестничного марша. Они могут быть выполнены из дерева или дерева с элементами ковки, нержавеющей стали. Ограждения, как правило, легкие, поэтому лестница выглядит еще более «прозрачной».
Еще одной отличительной чертой конструкции лестниц на тетивах является возможность размещения балясин в любом порядке и с любой периодичностью, что проблематично сделать в лестницах на косоурах, у которых порядок более ограничен.
Деревянные лестницы на тетивах, изготовленные своими руками, отличаются надежностью и удобством в эксплуатации. Они безопасны и долговечны, так как, несмотря на видимую легкость они способны выдерживать значительные нагрузки.
Основные принципы возведения лестничной конструкции на тетивах не отличаются от построения лестницы на косоурах. Проемы, опирания тетив на нижнюю и верхнюю балки строятся по тем же принципам, что и при монтаже лестниц на косоурах.
Главное отличие заключается в способе опирания ступеней. В лестницах на косоурах ступени опираются на доски сверху, а в лестницах на тетивах ступени располагаются между досками (тетивами). Когда происходит воздействие вертикальной нагрузки на ступень, проступь прогибается вниз, а затем выпрямляется. При этом на ее концах образуется распор. Чтобы тетивы не разошлись в стороны, их рекомендуется соединять металлическим прутком диаметром 8-12 мм с резьбой на концах и гайками. Также можно применять тяжи других конструкций.
Одной из распространенных конструкций является лестница с врезными ступенями. При ее возведении в тетиве выполняют вырезы — пазы глубиной 15-20 мм, в которые будут вставляться проступи и подступенки. Для плотного прилегания проступи пазы тетивы должны быть с ровными плоскостями и одинаковой глубины.
Посмотрите видео «Лестница на тетивах», где показаны различные способы установки таких конструкций:
https://youtube.com/watch?v=2YSwsjJWhiQ
Особенности конструкции
Необходимость в загибах на швеллерах возникает при установке поворотной лестницы. Такая конструкция отличается необычной формой. Чтобы воспроизвести задуманное, в местах, где находятся повороты, делают клинья. Сварные швы усиливают посредством стальных пластин. Их помещают на месте стыка. При отсутствии нужного опыта, следует отдать предпочтение прямомаршевым конструкциям. Если поворот все же необходим, сложности с монтажом решают посредством установки дополнительной площадки.
Вариантов для облицовки тоже достаточно. Для этого можно использовать камни, деревянные панели, плитку и стекло. Лестницу можно украсить с помощью кованых элементов. Вопреки распространенному мнению интересные решения не всегда становятся результатом существенных материальных трат. Дорогостоящая отделка не всем по карману.
Чтобы обеспечить абсолютную безопасность, лестницы, изготовленные из металлического уголка, оснащают перилами. Их делают из различных материалов, форма также может отличаться. Эти параметры определяют, учитывая пожелания владельца и местоположение конструкции. Еще одним важным фактором является материальное благосостояние.
Нормы для проектирования
Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:
- Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения.
Желательно чтобы угол наклона лестницы вписывался в данный сектор. В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона - Количество ступеней нечетное.
- Ширина ступени (проступи) находится в пределах 22-30 см. Самые удобные ступеньки имеют ширину порядка 25 см — на них становишься всей ступней. При более узких пятка висит, и основная нагрузка приходится на носок.
- Высота подступенка (расстояние от одной ступени до другой) 15-20 см. При слишком маленькой высоте приходится часто переставлять ноги, что некомфортно, при большой сложно задирать ноги (особенно пожилым людям).
- Высота перил 90-120 см.
- Минимальная ширина лестницы — 80 см.
Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.
Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.
При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см. Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.
Как проверить комфортность и безопасность лестницы
Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.
Что такое косоур?
Основными комплектующими лестницы являются несущие элементы, ступени и перила. Косоур — это и есть несущий элемент, представляющий из себя наклонную балку, на которую сверху монтируются ступени и ограждения. Лестницы на косоурах являются наиболее популярными за счет надежности и простоты конструкции.
Виды косоуров лестничных маршейВ зависимости от конструктивных особенностей и формы различают:
- прямые;
- ломаные;
- винтовые или эвольвентные.
прямой
ломаный
эвольвентный Основными материалами для изготовления служат дерево, металл и бетон.
Косоуры могут располагаться по бокам лестницы (боковые) либо по центру (центральные). Если ширина лестницы более 1,2 метра, то предусматривается комбинированное крепление на трех косоурах.
Металлическая лестница на косоурах

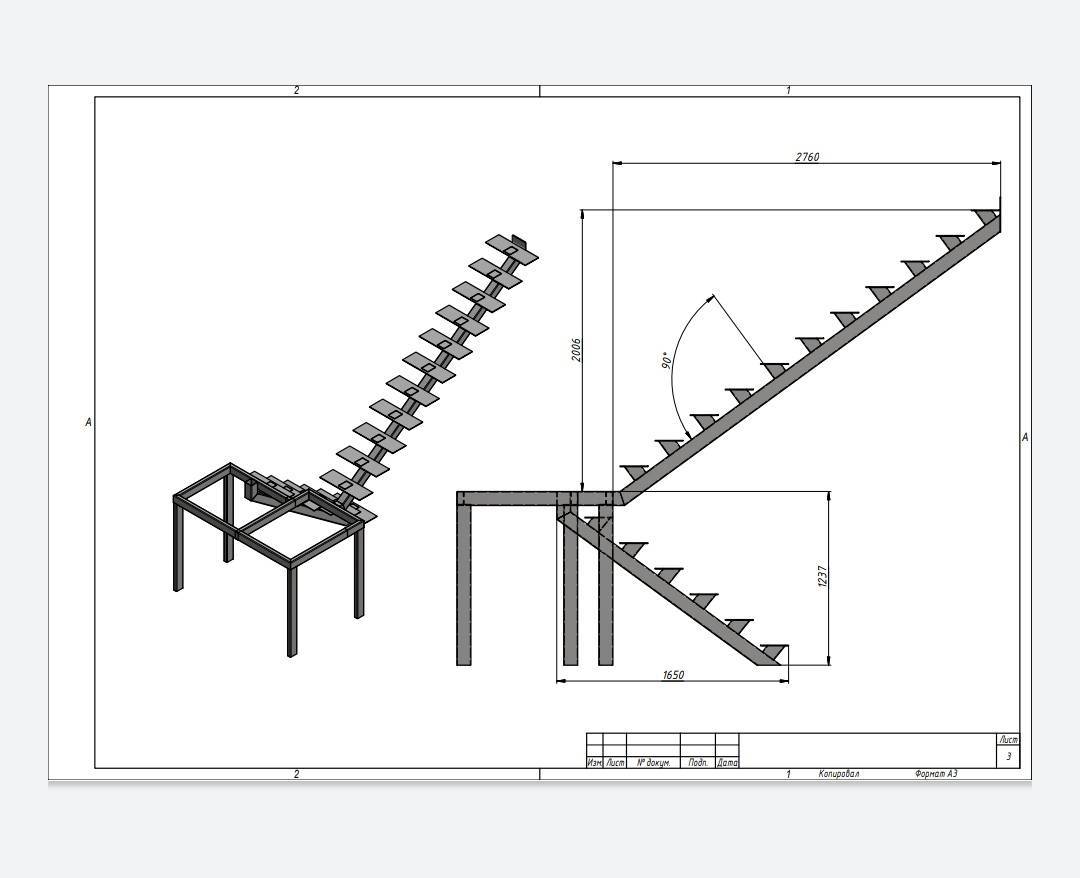

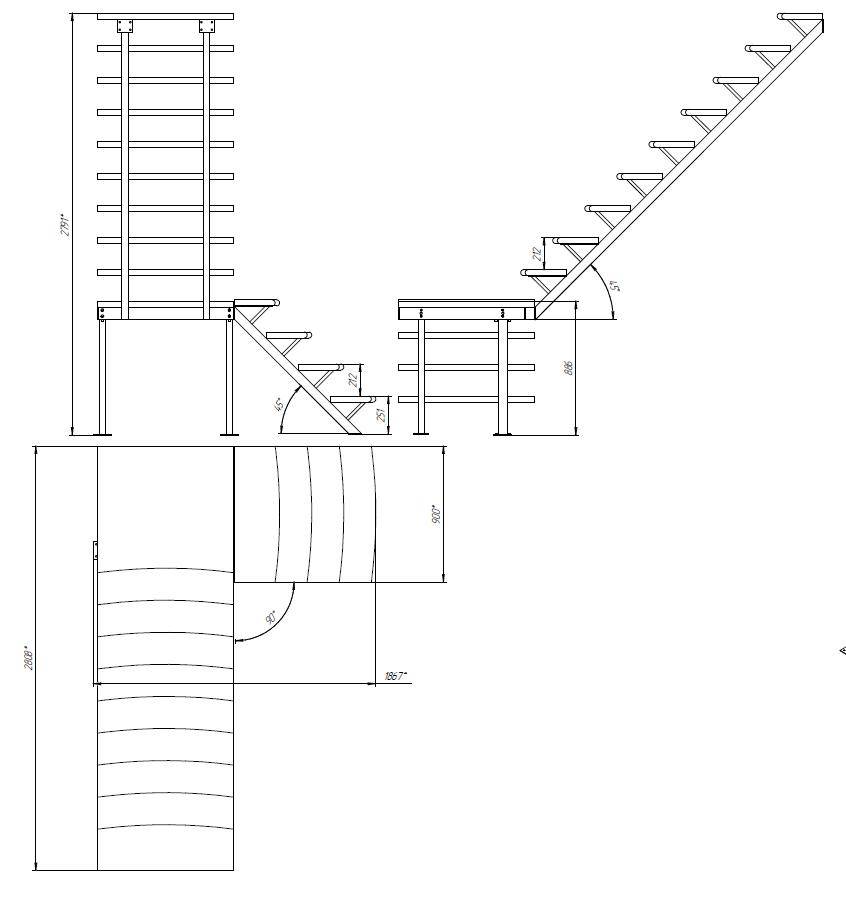

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы. Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.
Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.
Главное — правильно с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.
Преимущества
Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:
- Это облегчает процесс работы;
- Позволяет с легкостью организовать порядок действий;
- Такие конструкции прочны и долговечны;
- Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
- Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят .
Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.
Недостатки
Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.
Особенности деревянных лестниц
Дерево для изготовления лестниц в частных домах выбирают чаще других материалов, так как оно экологичное, удобное для обработки и недорогое. Конечно, речь не идет об экзотической древесине – вряд ли неспециалист возьмется за этот дорогой и неподатливый материал.
А вот изготовление и сборка лестницы из дерева распространенных у нас сортов вполне по силам людям, знакомым со столярными инструментами и имеющими некий опыт обработки древесины.
Конструкции
План сборки деревянной лестницы будет зависеть от её конструкции. Она в свою очередь выбирается в соответствии с размерами и формой площадки, отведенной под лестницу. А также от дизайна дома, предпочтений хозяев и других параметров.
Существует два основных вида лестничных конструкций: винтовые и маршевые:
Винтовые лестницы обычно выбирают, когда приходится ограничивать размеры пространства, выделяемого для подъема на второй этаж. Визуально они довольно эффектны, но не слишком удобны для перемещений, особенно с габаритным грузом. И намного сложнее в изготовлении.
Винтовые конструкции экономят пространство
Маршевые лестницы комфортнее и проще в исполнении. К тому же они бывают самых разных форм и конструкций: на косоурах или на тетивах, одномаршевые или двухмаршевые, с поворотом на 90 или на 180 градусов, с промежуточной площадкой или забежными ступенями.
Разные виды маршевых лестниц
От выбранной конструкции и будут зависеть все расчеты, проектирование, изготовление отдельных деталей, из которых состоят деревянные лестницы и схема сборки.
Детальный чертеж всей конструкции и каждого элемента в отдельности поможет в дальнейшей работе
Из чего состоит лестница
И самодельные, и сборные лестницы деревянные состоят из множества элементов, которые соединяются между собой, образуя цельную конструкцию. У каждого из них свое название и назначение.
Начнем с опорных элементов, к которым относятся тетивы и косоуры:
Тетива – это несущая балка, к которой ступени крепятся своими торцами при помощи накладных уголков, брусков или вырезанных в теле тетивы пазов. Крепление выполняется саморезами или болтовыми соединениями и усиливается столярным клеем.
Схема сборки деревянной лестницы на тетивах – различные варианты
Косоуры – это несущие балки с запилами, на которые укладываются проступи и фиксируются крепежными элементами. Это более надежная и распространенная конструкция.
На этой картинке хорошо видна разница между тетивой и косоуром
Для самостоятельного изготовления косоуры и тетивы одинаково просты. Главное – выбрать качественный пиломатериал и сечение опор, обеспечивающее расчетную несущую способность.
Также к несущим элементам можно отнести опорные столбы винтовых лестниц и столбы, поддерживающие поворотные площадки двух- или трехмаршевых лестниц.
К другим элементам, из которых состоит сборная деревянная лестница, относятся:
- Проступи – горизонтальные поверхности ступеней;
- Подступенки – вертикальные части ступеней. Закрывают пространство между ними и служат дополнительной опорой для проступей.
Фото деревянной лестницы без подступенков
- Балясины – вертикальные элементы ограждения, крепящиеся к ступеням и перилам. Служат для безопасности хождения по лестнице и придают всей конструкции дополнительную прочность и жесткость.
- Поручень – элементы ограждающей конструкции, крепятся к балясинам.
Также в конструкции лестниц могут использоваться различные декоративные элементы, не несущие никакой функциональной нагрузки.
Все конструктивные элементы деревянных лестниц
Основные параметры для расчета
Чтобы лестницы деревянные в сборе были удобны для передвижения по ним и безопасны, она должна соответствовать следующим нормам:
Угол наклона – около 30-45 градусов;
Изменение угла наклона в зависимости от назначения лестницы
- Высота подступенка – 15-21 см;
- Глубина проступи – 25-33 см;
Рекомендуемая глубина и высота ступеней
Ширина марша – не менее 80 см, лучше больше;
Рекомендуемая ширина марша для лестниц разного назначения
Высота ограждений – 90-100 см, расстояние между балясинами до 15 см. Дополнительные детские перила устанавливаются на высоте 50-60 см;
Параметры лестничных ограждений
Минимальное расстояние между ступенями и потолком не должно быть меньше 200 см.
Размер проема по вертикали должен быть таким, чтобы при подъеме не приходилось наклонять голову
Проектируя сборные деревянные лестницы, нужно постараться соблюсти все эти нормативы. Так как каждый из них имеет некоторую «вилку» значений, путем их подбора в разных вариантах можно создать максимально удобную конструкцию.
