Возведение мансардной надстройки
Итак, если строится новый дом или крыша старого не соответствует современным требованиям эксплуатации, то можно надстройку мансарды возвести, как говориться, «с нуля». Что для этого необходимо. В первую очередь проект. Нельзя вот просто так приобрести стройматериалы и начать строительство. Мансарда не является сооружением тяжелым, но это не значит, что к нему надо относиться с меньшей степенью ответственности.
Проект лучше заказать профессионалам, которые учтут несущую способность стен здания, фундамента и других строительных конструкции. И на основании этого создадут проект, который будет гарантировать, что старый или новый дом с мансардой отслужит верой и правдой не один десяток лет.
Мауэрлат, уложенный на анкера по периметру частного дома
Проекты мансарды
Мансарда под односкатной крышей
И все же есть одна конструкция, которую называют именно мансардной. У нее ломаная кровля, которую ни с какой другой не спутаешь.
Строительство классической мансардной крыши
У крыши этого типа по два ската, разделенных на две части. Первая верхняя часть – с небольшим углом наклона, то есть покатая, у другой нижней с большим наклоном, то есть крутая. Это и есть главная сложность сооружения надстройки мансарды на старый дом или новый.
Решается эта задача так:
Разработка проекта
Начинать разработку проекта следует с определения того, какой тип работ предстоит. Если речь идет о строительстве дома, то разобраться, как сделать мансардную крышу, нужно заранее. Проект должен быть общим – на дом и кровлю.
Если речь идет о замене кровельного материала и переобустройстве всей крыши, то, опять же, начинать лучше с проверки показателей фундамента. Повышенные требования к его прочности обусловлены наличием заломов, которые и создают высокую нагрузку. Рассчитать мансардную крышу дома можно с помощью услуг специальных компаний или самостоятельно.
Разработка проекта должны проходить с особой точностью, иначе со временем крыша «завалится» или, что еще хуже, будет поврежден фундамент.
СНиП «Нагрузки и воздействия» – документ, который официально регламентирует утвержденные нормы по возведению крыши, помогает рассчитать площадь мансардной крыши. Есть ряд компьютерных программных продуктов, которые с высокой точностью позволяют добиться правильные результаты расчетов размеров, углов и высоты разных точек изломов. Как сделать мансардную крышу дома без точных компьютерных расчетов, мы рассматривать не будем, поскольку любая погрешность может создать опасность.

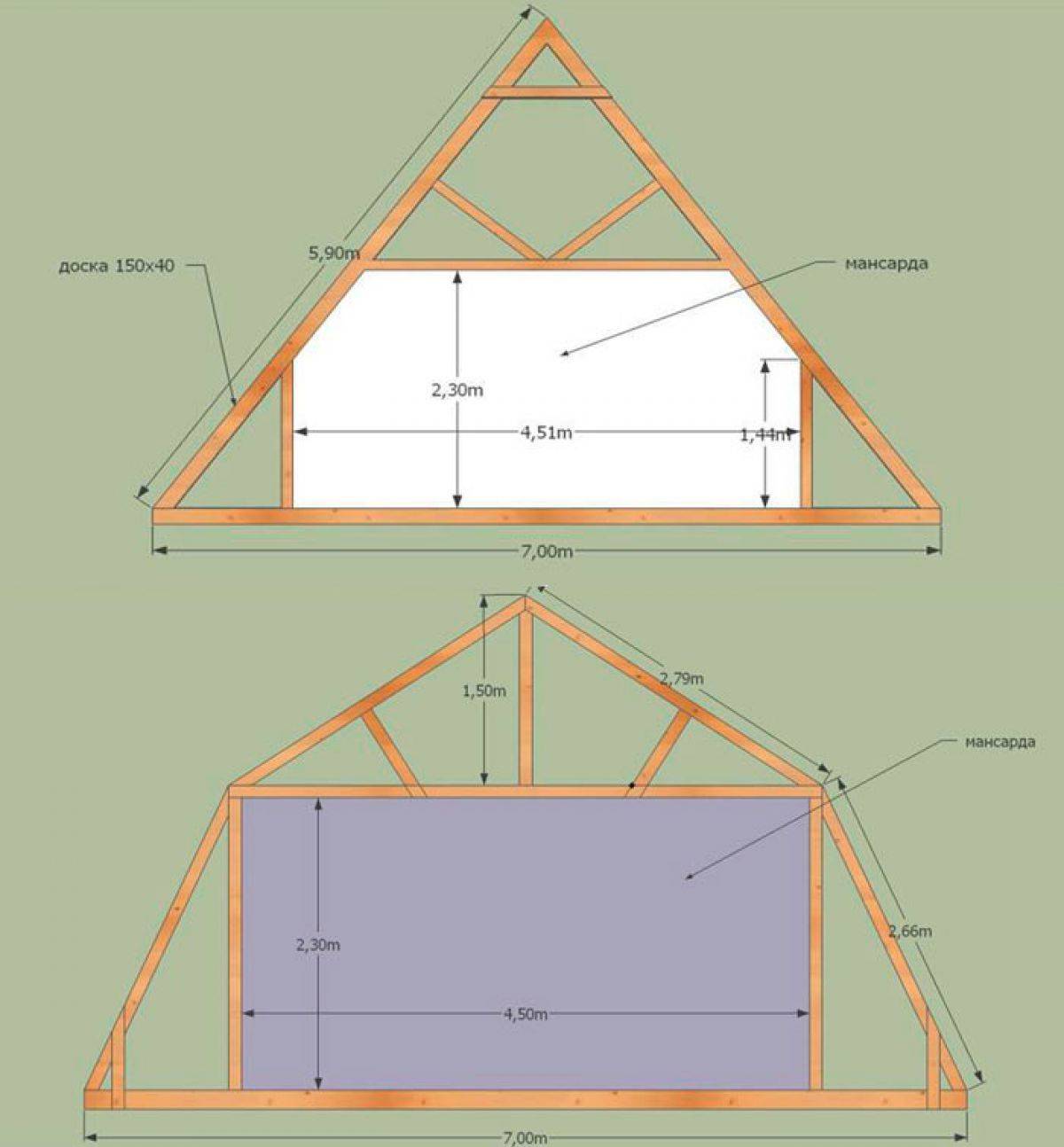

При расчете показателей для составления проекта учитывают размеры дома. Особенно важную роль играет высота «потолков» – она должна составлять минимум 220 см. Делаем мансардную крышу своими руками с учетом этого базисного показателя.
Боковые нижние стропила будут размещаться под наклоном 60 градусов. Что касается верхних, здесь больше простора для размышлений – мансардная крыша своими руками может выглядеть по-разному. Можно сделать наклон больше или меньше – смотря какой результат хочет увидеть владелец.
Способы монтажа мансардной крыши
Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

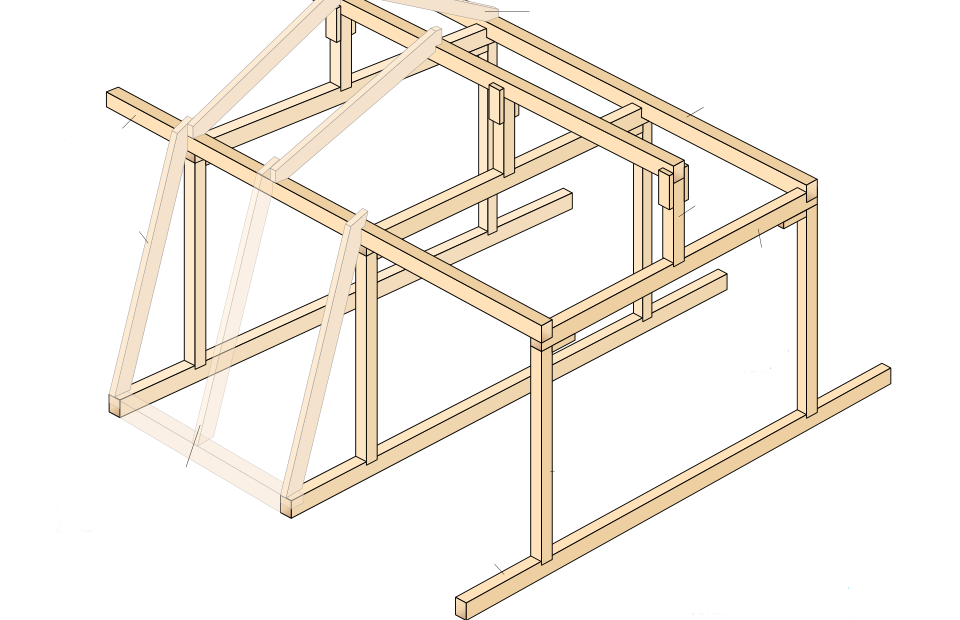

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить
Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.
Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.
Как построить мансардную крышу традиционным способом?
Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.
Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин
Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.
Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.
С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.
Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.
Стропила могут быть соединены при помощи мобильного строительного пресса
С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.
Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.
Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.
Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП
Обустройство обрешетки и утепление
Тип обрешетки зависит от характеристик выбранного вида крыши. Если это мягкая мансардная кровля или битумная черепица, то конструкция должна быть сплошной или с минимально возможными зазорами. Для твердого покрытия их размер и шаг обрешетки указывается производителем конкретных кровельных материалов.
Обустройство обрешетки и утепление
Под основание для крепления черепицы монтируется гидроизоляция. Доски желательно густо обработать влагозащитным препаратом. Фанера и другие хвойные листовые материалы должны быть водостойкими.
Утепление
Ломанная мансардная крыша позволяет ограничиться утеплением жилого помещения сверху и по бокам. При этом нижняя часть кровли будет хорошо вентилироваться, что не даст накапливаться влаге и конденсату. За счет подстропильных пустот мансарда своими руками будет защищена летом от перегрева, а зимой – от переохлаждения.
Внутренняя обшивка мансарды
Для внутренней обшивки мансардного помещения используется деревянная или пластиковая вагонка, фанера, тонкие листы ДСП или ДВП. Применять тяжелые облицовочные материалы не следует, поскольку вся нагрузка от их веса ложится на деревянные балки.
Мансардные крыши. Выбор формы и конструкции
Мансардная крыша – это тот же самый чердак, только более просторный и благоустроенный. Выбор ее формы и конструкции необходимо делать еще на этапе проектирования дома. Таким образом вы избежите хлопот, связанных с выполнение сложных расчетов несущих нагрузок, коэффициента сопротивляемости теплопотерям и ветру и прочих архитектурных и инженерных «заморочек».
Выбрав типовой проект или заказав его разработку у профессиональных проектантов, вы получите полностью готовое решение с полным набором чертежей, пояснительной запиской, технологическими картами и даже со сметой на выбранные вами же строительные и кровельные материалы. Имея на руках такую документацию вы легко сможете самостоятельно понять и разобраться, что, когда и в какой очередности необходимо делать. Остается только отправиться в ближайший строительный гипермаркет и закупить все необходимое.
Заранее стоит подготовить место для складирования приобретенного материала. Временная складская площадка должна быть сухой и оборудованной навесом для защиты от непогоды. Здесь же вы можете устроить себе мастерскую для подготовки отдельных конструктивных элементов, если вы не предпочли купить «дом в сборе», где уже все детали готовы и ваша функция заключается только в сборке мансарды по принципу обычного хорошо знакомого всем мальчишкам еще с детских лет конструктора примерно с такой инструкцией на картинке справа.
Рекомендации, которые лучше знать в начале пути
Точно по такому же принципу монтируется мансардный этаж с двухскатной крышей. Причём его устройство еще проще – все стропила сплошные.
Далее предстоит утепление крыши. Конечно, его можно делать снаружи, до монтажа мембраны, обрешётки и кровли. Но безопасней изнутри – не будет угрозы осадков и работы выполняться более тщательно, ведь от этого зависит успешная эксплуатация.
Утеплитель изнутри помещения защищается пароизоляционной плёнкой. А между ней и внутренней отделкой обязательное устройство вентиляционного зазора – внутренняя отделка не монтируется непосредственно на стропила. Для неё специально, так же как снаружи для обрешётки, набивается контррейка, или устраивается каркас.
Элементы стропильной крыши
Опытные специалисты прекрасно поймут, о чем идет речь в статье, поскольку знают все термины и названия конструкций. Для того чтобы понятно было всем, приведем распространенные названия элементов конструкции мансардной крыши:
- Мауэрлат – балка, крепящаяся по верхнему венцу или по стене дома, на которую опирается стропильная система;
- Балки перекрытия – деревянная конструкция, играющая роль мансардного пола и, одновременно, потолка нижерасположенного помещения;
- Стойки – вертикально установленные столбы, на которых крепятся стропила и балки.
- Прогоны – балки (доски) расположенные горизонтально, служат опорой стропилам;
- Ригеля –горизонтальные балки в П-образной ферме. Служат опорой и стягивают скатные стропила, имеют другое название «затяжки»;
- Стропила – брус или доски, создающие основу конструкции кровли;
- Подвеска – стойка, задача которой поддерживать ригель, облегчая его работу, устанавливается также горизонтально;
- Обрешетка – дощатая или фанерная основа, на которую укладывается кровельный материал;
- Кобылка – доска, служащая основанием для монтажа свеса, устанавливается по низу стропильной системы.

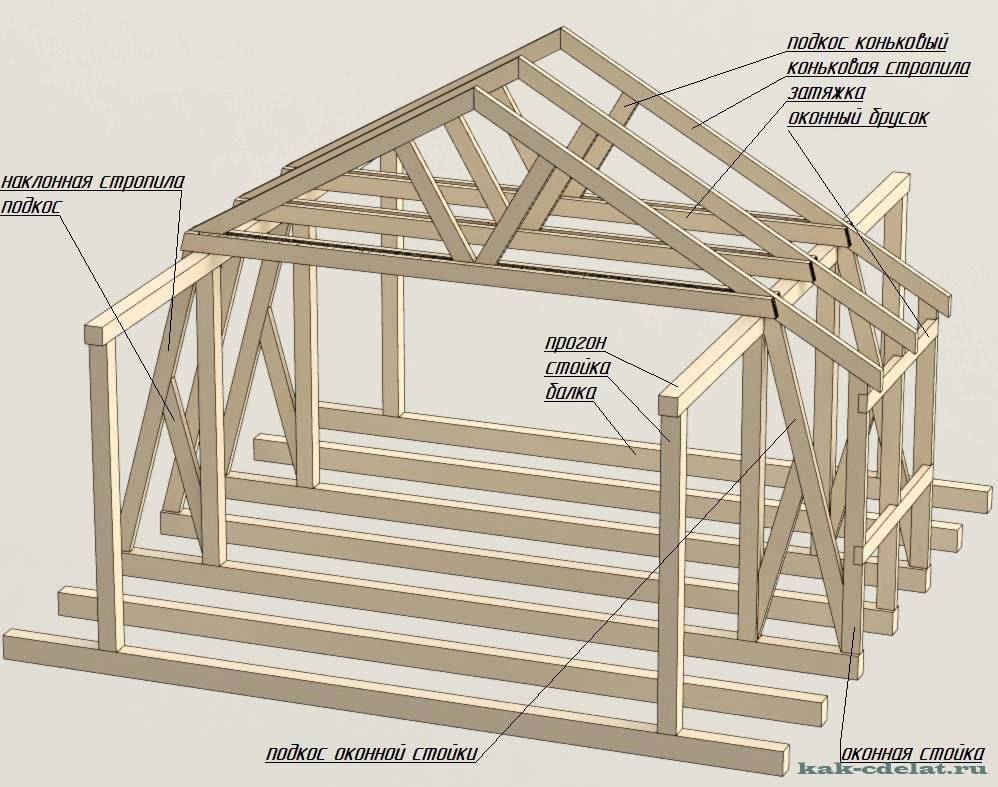

Элементы стропильной системы
Стропильная система
Стропильная система ломаной мансардной крыши может быть сконструирована из наслонных либо висячих стропил.
Наслонные стропила упираются на стены дома либо в специально сконструированную опору.
Висячие используют в тех случаях, когда капитальная опора не предусмотрена особенностями конструкции.
Получаются элементы в форме буквы П.
Все П-элементы по верхним углам с двух сторон закрепляют брусом, который будет служить опорой для стропильных ног.
Таким же образом выполняется закрепления бруса на коньке.
Этот крепеж послужит основой для сооружения в мансардном помещении потолка, а также опорой для верхней части наслонных стропил.
Верхнюю часть ломаной крыши можно сооружать из висячих стропил.
Внизу стропила соединяются затяжками.
Они, как и в первом варианте, будут основой потолка.
Конструкция нижних скатов зависит от их угла наклона.
Если из-за наклона стропила не придают конструкции жесткость, устанавливают дополнительные опорные элементы в виде подкосов.
Они зафиксируют каркас в местах, где возможен максимальный прогиб.
Толщина бруса для стропильной системы рассчитывается по специальному алгоритму.
В расчете учитывается вес стоек, нагрузка на верхние скаты и вес коньковых балок.
Окна для мансардной крыши
Мансарда отличается от обычных помещений тем, что ее стенами является стропильный каркас, который состоит из определенных кровельных поверхностей, что наглядно показано на чертежах мансардных крыш. Это влияет и на конструкцию окна для данного помещения, которое должно хорошо пропускать естественный свет, и одновременно удерживать нагрузку в виде сильных порывов ветра или обильных атмосферных осадков. Это связано с тем, что влияние погодных условий на наклонную часть крыши намного сильнее, чем на массивные несущие элементы здания.
Важно! Согласно СНиП, площадь окна должна составлять не менее 10% от общей площади пола. Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды
Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение
Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды. Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение.
При монтаже и обустройстве кровли, стоит уделить особое внимание утеплению окон чтобы избежать образования «островков холода»

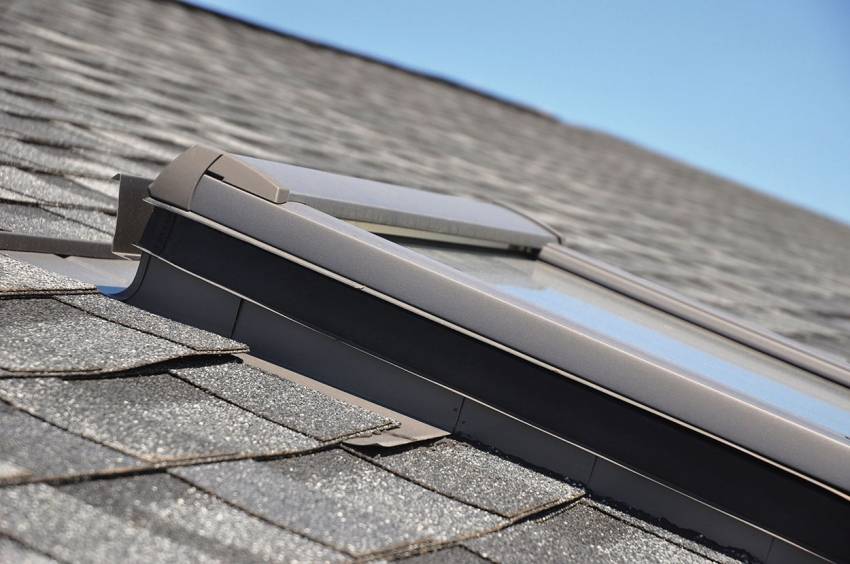

Наиболее популярным и простым в установке является наклонное окно в плоскости крыши. Оно способно пропустить максимальное количество естественного дневного света. После его монтажа поверхность крыши не меняется, а остается ровной. Однако такой вариант требует создания должной гидроизоляции примыкания. Здесь следует использовать специальные модели с армированным стеклом и усиленной металлопластиковой рамой.
Площадь оконного проема подбирается пропорционально углу наклона кровли. Ширина окна должна быть подобрана таким образом, чтобы элемент вписывался в расстояние между стропилами, не нарушая целостность конструкции. Если окно будет намного шире, тогда придется установить усиленную балку, которая будет соединять разрезанные стропила для установки окна. В этом случае, если одного неширокого окна недостаточно, лучше установить два соседних нешироких элемента, что обеспечит целостность стропильного каркаса.
Для установки окна-дормер требуется усложнение геометрии крыши, а именно требуется монтаж боковых и верхних ендов с последующей их тщательной гидроизоляцией. Также усложняется укладка кровельного покрытия.

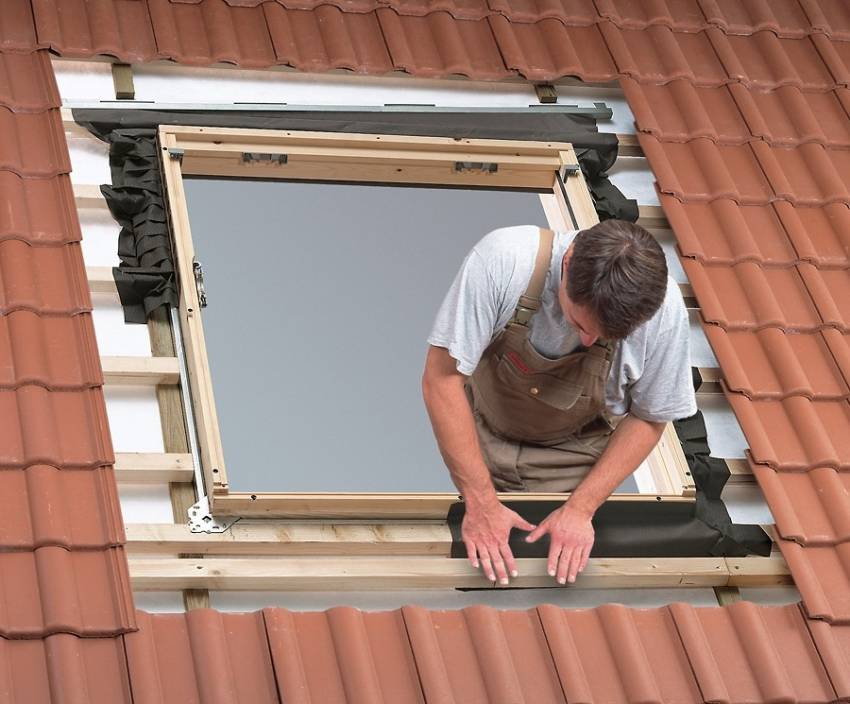

Установку и утепление мансардного окна следует проводить по инструкции, чтобы избежать конденсата и появления влажности внутри помещения
Вертикальное окно, утопленное в помещение, целесообразно устраивать лишь, когда через него будет осуществляться выход на балкон. В остальных случаях это неоправданные значительные финансовые затраты (усложнение геометрии крыши) с получением минимального эффекта (недостаточное естественное освещение).
Самым простым, практичным и дешевым вариантом является установка окна в торце крыши. Это особенно актуально для дачных домов с мансардной крышей.
Монтаж мансардной крыши
Мауэрлат на мансардной крыше обустраивается стандартными приемами – крепление бруса к стене вязальной проволокой, анкерами или шпильками. Если дом брусовый или бревенчатый, то мауэрлатом может служить верхний венец сруба, пропитанный антисептиком и веществами, повышающими влагостойкость древесины.
Крепление стропил на мауэрлате
Для мауэрлата в доме из ячеистого бетона сверху стен заливается монолитный армированный ростверк, а сам мауэрлат крепится к забетонированным в стену стержням. Для стен из кирпича или железобетона такой бетонный ростверк делать не нужно – материал стен сам по себе довольно прочный, и выдержит любые способы крепления стропильной системы. Нужно будет только сделать двухслойную гидроизоляцию по всему периметру дома, а брус мауэрлата сечением 150 мм обработать антисептиком.
Для сборки элементов стропильной конструкции пользуются длинными гвоздями – 150-200 мм. По углам и на пересечениях несущих стен с внутренними перегородками дома лучше делать болтовые соединения, или использовать двухсторонние резьбовые шпильки. Также все пересечения элементов кровли рекомендуется дополнительно укреплять металлическими пластинами-накладками.
Сборка элементов системы стропил
Монтаж стропильной системы мансарды можно осуществить двумя вариантами решений:
- Сборка элементов на грунте, подъем готовых узлов конструкции наверх. В первую очередь крепятся вертикально угловые элементы, которые образуют будущие фронтоны. В пазы, сделанные в брусе мауэрлата на рассчитанном расстоянии, вертикально вставляются и жестко закрепляются остальные элементы стропильной конструкции. Для придания жесткости и правильной геометрии можно временно закрепить элементы распорками и укосинами, а после монтажа боковых балок, когда конструкция приобретет нужную жесткость, распорки можно снять;
- Второй способ – последовательная сборка мансардной крыши на месте. Так работать эффективнее и удобнее, потому что при объемной системе стропил поднимать собранную крышу вручную будет проблематично – придется арендовать кран. После сборки конструкции укладываются балки перекрытия, к которым в пазы крепятся вертикальные брусовые стойки, а для жесткости и придания вертикальности системе устанавливаются временные укосины. Затем идет сборка верхних и боковых стропильных ног, такими же образом монтируются укосины и распорки.
Установка стропил верхних скатов
Последний этап – монтаж верхних балок, которые изготавливаются по шаблону, и в них сразу запиливаются пазы для стропил. Так как мансардная ломаная крыша не имеет конька, на брус посередине монтируются укосы, которые предназначены для фиксации верхнего треугольника крыши мансарды.
Чертежи мансардной крыши обновлено: Август 1, 2017 автором: kranch0
Читайте по теме
Полувальмовая крыша стропильная система
Расчет стропильной системы мансардной крыши с разным количеством скатов
Определившись с дизайном мансардного помещения, приступают к монтажу каркаса крыши. При этом основные ее элементы и узлы определяются формулой расчета, которая поможет подобрать профиль, длину и сечение элементов системы, шаг их расположения, способы соединение деталей. Учитывая особенности чердачной крыши, часть помещения будет иметь низкий потолок.
Совет:
в местах, где потолок мансарды находится слишком низком, можно расположить ниши для хранения вещей, различные модульные шкафчики, стеллажи.
Стропильная система крыши: составление проекта
Сначала определяются с выбором схемы каркаса мансардной крыши. В строительстве стропила делят на наслонные и висячие. Наслонные опираются на стены дома, и устанавливаются в зданиях, где расстояние между стенами не превышает значение 6,5 м, а висячие — монтируют на затяжку и мауэрлат. Если ширина пролетов большая, стропильную систему необходимо усилить дополнительными связями.
Разные схемы-проекты стропильной системы мансардной крыши, их отличия
Для расчета предполагаемых нагрузок существуют специальные формулы.
Для определения снеговой нагрузки воспользуетесь формулой: S=Sg*µ.
В которой:
S — нагрузка снеговая,
Sg — вес покрова снега на 1 м2 площади (данный показатель можно найти в СНИП — разделе «Стропильные системы»),
µ —коэффициент, зависящий от угла наклона кровли (он составляет 1,0 — для плоских крыш с наклонным углом в 25 градусов, и 0,7 — для крыш с наклоном от 25 до 60 градусов).
Для расчета ветровой нагрузки применяется следующая формула:
W = Wo*k
В которой:
Wo — норма ветровой нагрузки, определяющаяся по таблице СНИП индивидуально для каждого района страны,
k — коэффициент, который определяет колебание ветровой нагрузки в зависимости от высоты дома и типа местности его расположения.
Внимание: для крыши с крутыми склонами снеговые нагрузки учитывать не обязательно.
| Высота дома | А-открытые местности (степь, побережье) | Б – местности с препятствиями (города, леса) |
| 5м | 0,75 | 0,85 |
| 10м | 1 | 0,65 |
| 20м | 1,25 | 0,85 |
Для расчета других элементов мансардной крыши и сечения стропил можно воспользоваться специальным онлайн-калькулятором. Необходимо указать кровельный материал, материал изготовления чердачных перекрытий, а программа выдаст расчет обрешетки, угол сечения и расстояние между стропилами мансардной крыши.
Онлайн-программа для расчета
Материалы для изготовления стропильной системы
Чаще всего каркас для мансардной крыши сооружают из дерева. При этом следует подбирать прочную древесину, способную противостоять перепаду температур и гниению. Подойдет для этих целей материал первого сорта хвойных пород и лиственница.
Совет: для защиты стропильной системы, древесину следует обработать специальным антисептическим и огнезащитным составом.
Пропитка стропил мансардной крыши антисептиком
Если на крышу предполагаются большие нагрузки, то могут применяться металлические стропила мансардных крыш. Они могут опираться на деревянные балки, или всю конструкцию полностью изготовляют из металла.
Стропильная конструкция мансардной крыши состоит из ферм. А стропила для мансарды (ноги) выступают составляющими элементами каждой фермы. Количество ферм определяется длиной фасада и шагом их установки.
Ферма — металлическая стропильная система мансардной крыши, фото
Металлическая конструкция крыши крепкая и долговечная, но имеет она и недостатки, связанные с доставкой и монтажом, а также ее высокой стоимостью.
Этапы возведения мансардной кровли
Мансардная крыша своими руками отличается от обычной скатной кровли лишь наличием теплоизоляции. В пирог также добавляются еще слои для защиты утеплителя. Приведенная ниже пошаговая инструкция позволит правильно выполнить монтаж элементов мансардной крыши.
Порядок действий такой:
- крепление мауэрлата к стене;
- установка стропил и системы подкосов и стоек;
- монтаж гидроизоляции и ветрозащиты;
- обрешетка;
- кровельное покрытие;
- утепление;
- нижняя обшивка.
Далее пошаговая инструкция требует подробного рассмотрения каждого из пунктов.
Сборка каркаса кровли
Начинается монтаж с мауэрлата. Он укладывается на внутреннюю грант наружной стены. Крепление зависит от материала несущих стен, но в общем случае может выполняться несколькими способами:
- на скобы;
- на шпильки;
- на анкера.
Для непрочных материалов стен дома, таких как газобетон и пенобетон, по обрезу выполняют монолитный пояс, который предотвратит разрушение стен. Для деревянных и каркасных домов мауэрлат не предусматривается.
Далее необходимо выполнить монтаж ригелей, если они предусмотрены. После того как уложены опорные конструкции, раскладывают стропильные ноги. Крепление стропил к мауэрлату может быть жестким и шарнирным. Лучше делать его с применением врубки и фиксацией металлическими уголками по обеим сторонам.
Каркас для мансардной крыши
Это достаточно старый альбом, поэтому на всех чертежах в нем в качестве крепежей использованы гвозди. Их лучше заменить на шпильки.Конструкция кровли дома в этом нормативном документе показана очень подробно, поэтом у рекомендуется ознакомиться с ним перед началом работ.
Укладка кровельного покрытия
Перед тем как начать монтаж утеплителя в доме, необходимо обеспечить его защиту от негативных воздействий окружающей среды. Для этого расстилают по поверхности влаговетрозащитную мембрану и закрепляют обрешетку. После этого монтируют кровельное покрытие с учетом рекомендаций для выбранного материала. Например, для битумной черепицы нужна сплошная обрешетка, которая чаще всего делается из влагостойкой фанеры.
Укладка кровельного покрытия
Монтаж теплоизоляции
Чтобы выполнить утепление дома, нужно установить утеплитель без зазоров и щелей. Для минеральной ваты будет проще выполнять установку, если между стропилами в чистоте расстояние 580 или 1180 мм. Это позволит уложить материал с небольшим распором, который предотвратит появление трещин.
При применении пенополистирола расстояние между плитами и стропилами заполняется герметиком или монтажной пеной.
После укладки утеплителя нужно закрепить к нему снизу пароизоляцию. После этого монтируют нижнюю обрешетку и обшивку потолка. Для мансарды лучше всего подойдет обшивка двумя слоями гипсокартона толщиной 12,5 мм по каркасу с последующей отделкой.
