Что такое лазерный уровень?
Лазерный уровень – это измерительный прибор, который при помощи лазерного луча показывает прямую линию. При строительстве он является неотъемлемым спутником, который значительно сокращает время работ. Лазерный уровень относят к современным механизмам, и некоторые люди о таком инструменте слышат впервые. Но после покупки уже не представляют ремонт без него. Лазерный уровень помогает сделать ровную разметку не только на стенах, но и на потолке. При его помощи можно точно измерить ровный угол для укладки плитки или других работ.
Больше нет необходимости использовать стандартную рулетку, которой не всегда просто сделать измерения. Причем этот прибор актуален не только для стройки, но и для домашнего использования.
Зачем нужен лазерный уровень?
При помощи этого прибора можно сделать любой тип разметки:
- Измерить любое расстояние. Например, для того что бы заказать потолок или рассчитать площадь комнаты.
- Моделировать сложные конструкции. Часто используется для потолка или пола, если клиент хочет создать необычный узор.
- Сделать прямой угол. Не так просто измерить 90 градусов при помощи обычного сантиметра. Например, для того что бы симметрично повесить полки на стену.
- Правильно прокладывать коммуникацию. Такой прибор намного упрощает задачу.
- Быстрый расчет площади комнаты и помещений.
- Ровно выставлять оконные рамы и дверные проемы. Больше не стоит переживать из-за постоянных перекосов.
- Ровно клеить плитку. В этом случаи не придется переживать за дырки по углам.
- Стяжка. Укладка пола занимает намного меньше времени.
- Ставить сваи и колонны.
- Упрощает бетонные работы.
- Выравнивание стен и перегородок.
Минусов использования прибора нет.
Выбор лучшего лазерного уровня (нивелира).
Перед тем как изучать рейтинг лазерных уровней, стоит определиться с их принципом работы – для разных задач созданы свои устройства. Если выбирать лучший лазерный нивелир, то в первую очередь надо определиться с принципом их работы, а точнее – со способом построения отметок.
Этот инструмент подразделяется на три вида:
- Точечный;
- Линейный;
- Ротационный.
Давайте подробно разберем каждый из них, тогда ви сами решете какой из лазерных уровней лучше всего подойдет Вам.
Точечный лазерный уровень.
Наиболее простой инструмент из всей линейки. Профессионалы на стройплощадке редко пользуются точечным прибором, а вот простому обывателю такое изделие придется как нельзя кстати. Например, для проведения ремонтных работ в квартире – поклейки обоев, укладки кафельной плитки.
Точечный лазерный нивелир.
Принцип работы точечного прибора заключается в следующем: инструмент проецирует на нужную поверхность точку. Постепенно меняя положение точки путем перемещения прибора на штативе, с помощью рулетки и карандаша, возможно, провести линию разметки. Это означает некоторые неудобства по сравнению с уровнями, сразу проецирующими на поверхность полноценную горизонталь или вертикаль.
Однако точечный уровень не лишен и преимуществ. Одно из которых – дальность работы. Лазерная точка способна попасть на поверхность, расположенную на значительном удалении от места положения уровня.
Точечные лазерные уровни имеют наименьшую стоимость среди прочих девайсов из разряда лазерных, ввиду простоты своей конструкции и минимального набора функций.
Заключение: Хорошо подойдет для внутренних домашних ремонтных работ, низкая стоимость.
Линейный лазерный уровень.
Самое распространенное устройство, возглавляющее рейтинг лазерных уровней по количеству продаж – его второе название «построитель плоскостей», получено за способность проецировать луч в виде линии. Если в любом месте плоскости лазер встречается с препятствием, то на последнем сразу же отображается метка, показывающая необходимую разметку. Это значит, что если установить нивелир в углу, то в любом месте помещения можно наглядно увидеть, где проходит построенная лазером плоскость.
Линейный лазерный нивелир.

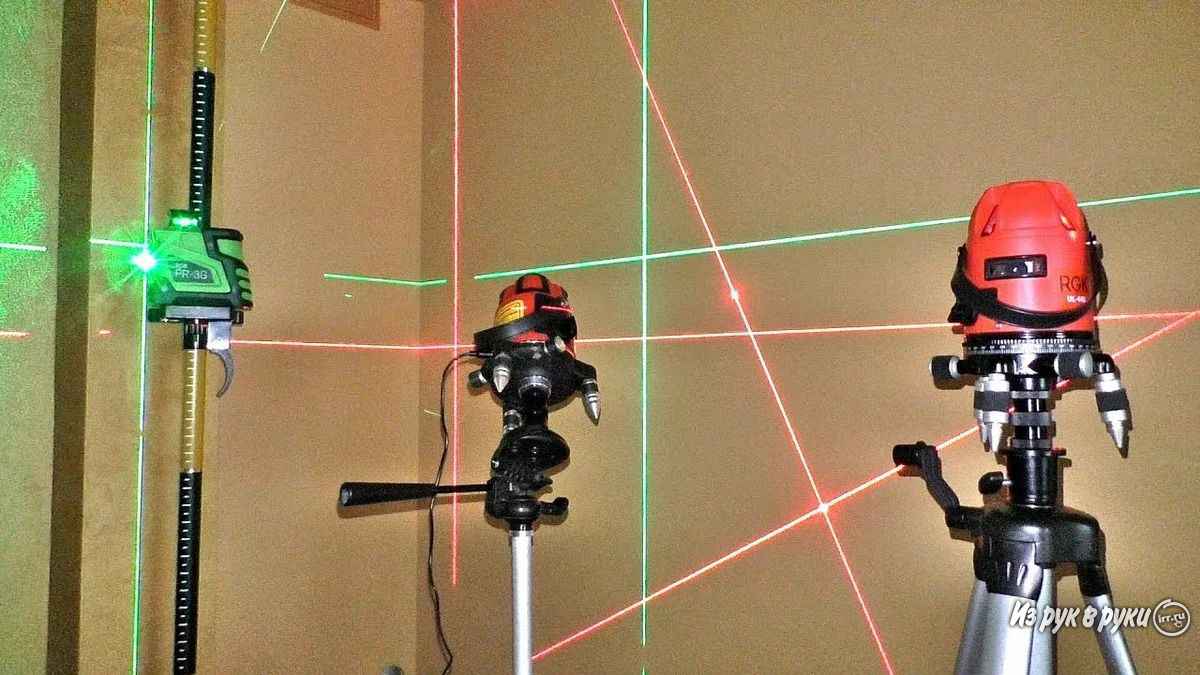

Лазер здесь используется такой же, как и в точечных устройствах, но на выходе стоит дополнительная призма, рассеивающая (раскладывающая) луч в плоскости. Большинство устройств могут показывать сразу несколько линий, для чего в их конструкцию входит и несколько лазеров.
Отличительной чертой устройства линейных лазерных уровней является наличие системы автовыравнивания, которая позволяет компенсировать погрешность установки в 3-6 градусов. Автоцентровка очень надежна – в ней используется электроника, либо выравнивание происходит за счет установки самого лазера на маятнике, который всегда стремится расположиться перпендикулярно поверхности земли.
Заключение: Более профессиональный инструмент. Подойдет как для ремонтных работ в доме так и для строительных фирм. Средняя стоимость.
Ротационный лазерный уровень.
Принцип действия ротационного уровня основан на проецировании лазерной плоскости за счет постоянного вращения светодиода. Движение осуществляется встроенным элекродвигателем. Благодаря особенностям конструкции (в других лазерных инструментах луч проходит через призму) значительно увеличивается диапазон измерения прибора. Некоторые устройства способны проводить замеры на дальности в 1 километр.
Ротационный лазерный нивелир.
Плюсы и минусы этого инструмента. Ротационный лазерный нивелир по сравнению с аналогичными измерительными приборами имеет множество плюсов. Главное преимущество – он осуществляет замеры на 360 градусов около себя. Также он способен вести измерения в трех различных плоскостях. Это позволяет проводит все необходимые работы, получая высокую точность показаний. Еще одним немаловажным плюсом является дальность измерений – у профессиональных моделей она достигает 500-1000 метров. Высокая точность также является значимым плюсом.
Преимущество прибора перед своими аналогами – довольно небольшой вес, обеспечивающий легкое выполнение работ. Во всех ротационных инструментах существует функция сканирования, при которой луч отображается только в строго определенном месте. Еще один плюс – возможность управления специальным пультом.
Единственный минус представленного инструмента – сравнительно высокая стоимость, однако она полностью оправдана его функциями.
Заключение: Очень много функций, высокая стоимость, большая точность на огромном расстоянии.
1 CONDTROL UniX 360 Set
На первом месте рейтинга расположился оригинальный нивелир CONDTROL UniX 360 Set, сочетающий в себе черты ротационного и линейного лазерного инструмента. Благодаря улучшенной оптической системе производителям удалось решить один насущный недочёт всех ротационных уровней – неоднородность линии по всему периметру. При стандартной системе на некоторых участках происходило рассеивание лазерного луча в 2-2,5 раза. Это также положительно повлияло на ремонтопригодность модели – можно производить полную замену или частичное сервисное обслуживание оптических линз.
Достоинства:
- оптимальная стоимость;
- высокое качество;
- хорошая комплектация;
- интересное дизайнерское решение;
- дальность измерения составляет 80 метров (с отражателем);
- точность измерений (0,2 миллиметра на метр).
Обновлено: 6-02-2019
Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!
«Ермак 659-023»
Ротационный уровень, занимающий седьмое место в рейтинге лазерных нивелиров для дома и строительных площадок. Дальность проецирования лучей — 25 метров. Прибор осуществляет сканирование площади в постоянном режиме, оповещая пользователя об изменениях угла наклона исследуемой плоскости. Линия горизонта отмечается автоматически. «Ермак» не может похвастаться высокой точностью измерений, однако ее достаточно для проведения большинства работ. Прибор применяется для монтажа натяжных потолков и лестниц.
Преимущества:
- Компактные габариты и небольшой вес.
- Комплектуется штативом.
- Пригоден к эксплуатации в сложных условиях.
- Доступная цена — 2800 рублей.
- Высокопрочный корпус.
Недостатки:
Небольшое время работы от батареек.
№4 – Tesla L-360х1
Цена: 7 000 рублей
Самовыравнивающийся нивелир Tesla L-360х1 обладает прочным обрезиненным корпусом из пластика. За счет этого он спокойно переживет ни один десяток падений на бетон и асфальт. Линии, которые он чертит, получаются яркими, поэтому их отчетливо видно даже на улице. Другим преимуществом стоит считать простоту управления, позволяющую эксплуатировать прибор даже неопытным пользователям.
Заявленная производителем погрешность равна 0.4 мм и владельцы утверждают, что на практике значение подтверждается. Помимо функции автоматического выравнивая присутствует автоотключение. Существенных изъянов у популярной модели пользователи не нашли.
Tesla L-360х1
Сравнительная таблица характеристик
В таблице мы сопоставили технические характеристики представленных измерительных приборов, чтобы вы без труда смогли сравнить и, возможно, выбрать среди них своего будущего помощника на ремонте.
| Модель | Волна (нм) | Дальность (м) | Проекции | Погрешность (мм/м) | Питание | Гарантия (мес) | Стоимость (рубли) |
| Rokodil Ray Pro | 515 нм | 30 | 12 линии | 0,2 | 4800 мАч | 60 | от 7 990 до 8 990 |
| Бош GLL 2-20 Professional + BM 3 | 635 | 20 | 2 линии | 0,4 | 4×АА | 24 | от 9 750 до 13 600 |
| Бош GCL 2-15 Professional + RM 1 Professional | 650 | 15 | 2 линии 2 точки | 0,3 | 3×АА | 12 | от 6 948 до 9 500 |
| Тесла L-10S со штативом | 650 | 10 | 2 линии | 0,5 | 2×АА | 12 | от 3 899 до 4 283 |
| Бош UniversalLevel 2 Set | 650 | 10 | 2 линии 2 точки | 0,5 | 3×АА | 24 | от 4 666 до 6 574 |
| АДА instruments CUBE MINI Basic Edition | 635 | 20 | 2 линии | 0,2 | 2×АА | 24 | от 2 169 до 5 094 |
| Бош GLL 3-80 Professional | 650 | 30 | 3 линии 1 точка | 0,2 | 4×АА | 36 | от 21 840 до 30 500 |

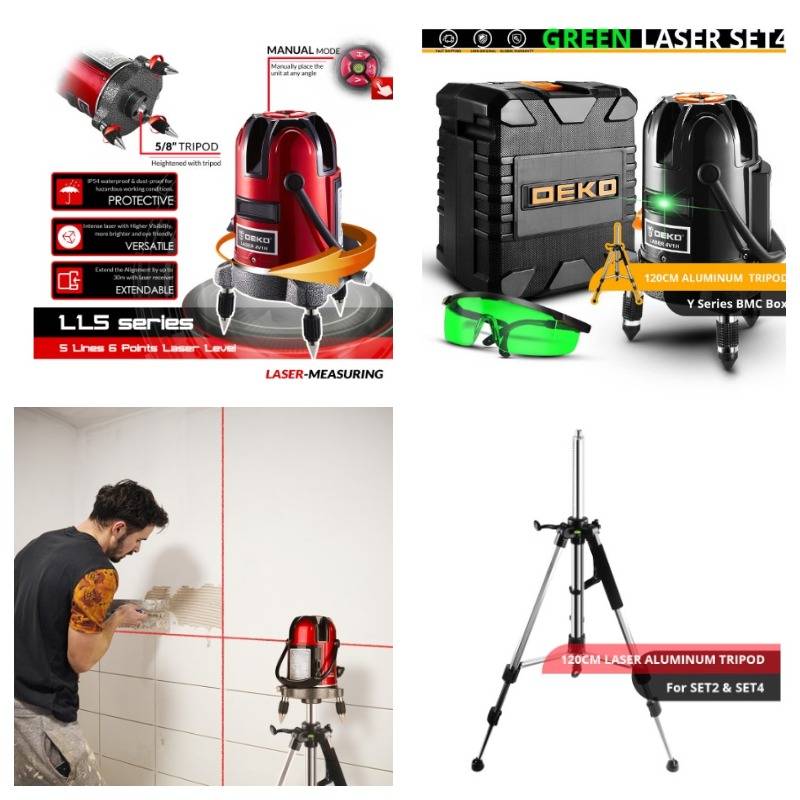

| Деко DKL 12 PG1 | 520 | 20 | 12 линий | 0,14 | 3000 мАч | 12 | от 5 639 до 6 568 |
| Борт BLN-15 | 635 | 15 | 2 линии | 0,2 | 3×АА | 24 | от 2 424 до 3 847 |
| Бош GLL 2-10 Professional | 650 | 10 | 2 линии | 0,3 | 3×АА | 12 | от 5 070 до 12 973 |
| RGK PR-81 | 515 | 40 | 2 линии | 0,2 | 4×АА | 12 | от 10 867 до 11 127 |
Одним уровнем не обойтись!
Если вы не приобрели расширенную версию, включающую все необходимое для работы с лазерным уровнем, то вам могут потребоваться штатив, специальное крепление, очки, приемник и элементы питания.
Штатив
Штатив или тренога нужны для более удобной установки построителя. Производители нивелиров обычно снабжают свои устройства резьбовым соединением на 1/4″ или 5/8″. К слову, если вы увлекаетесь фотографией и ранее приобретали для съемки штатив, то его можно также задействовать в работе с разметкой – он обычно имеет стандартный разъем под 1/4″. Стоимость самых дешевых треног стартует с отметки в 1000 руб. Можно подобрать параметры треноги исходя из условий эксплуатации лазерного уровня.
В продаже имеются и специальные разборные штанги с телескопической ступенью, которые устанавливаются враспор между стенами или полом и потолком. Стоят они наш взгляд неоправданно дорого, а их применение не всегда удобно. Смотрите сами на примере из видео ниже.
Держатель
Более доступный вариант крепления представляет собой небольшое приспособление с фиксацией к основанию с помощью клипсы или путем подвешивания на саморезы, гвозди, магнит и т.п. Как правило, имеют универсальные размеры и могут применяться для различных моделей построителей плоскостей. Стоимость таких держателей начинается в районе 500 руб., но нужно учитывать, что для тяжелых ротационных нивелиров они не подходят. На примере следующего видео можно оценить удобство использования крепления.
Очки
Специальные очки с цветными стеклами нужны лишь для того, чтобы лучше видеть разметку в условиях яркого освещения. Сразу предупреждаем, что они не работают как защитное оборудование для ваших глаз. В зависимости от цвета лазера используют изделия с зелеными или красными стеклами. Чаще всего последние, просто потому что лазеры красного цвета являются наиболее распространенными. Рекомендуем купить очки в первую очередь, ведь цена стартует всего лишь с 170 руб., а удобство работы – бесценно.
Приемник
При работе на большой площади, особенно это касается открытых объектов с хорошим освещением, увидеть луч глазом просто невозможно, даже с помощью очков. Выручают высокочувствительные детекторы-отражатели лазерного уровня или приемники. Такие приборы позволяют определить место прохождения разметки и перенести ее на рабочую поверхность, увеличивая тем самым дальность нивелира до 100 и более метров. Попадание луча на детектор сопровождается звуком и/или световой индикацией. Нужно помнить, что каждый приемник подходит сугубо к тем моделям, для которых он адаптирован. Цены на такие устройства стартуют с отметки 3000 руб. и могут достигать стоимости самого построителя.
Чехол
Если вы не собираетесь часто использовать лазерный уровень, то для сохранения прибора можно задействовать коробку, в которую он упакован производителем. В ином случае желательно приобрести чехол или кейс, т.к. точный инструмент чувствителен к внешним воздействиям и защита для него будет вовсе не лишней. Цена первого стартует от 1000 руб., кейс дороже – от 2000 руб
Обращаем ваше внимание, что многие производители выпускают модели девайсов с разной комплектацией. Например, в базовом комплекте – только нивелир, в более продвинутом – уровень и штатив, в полном – все, включая кейс
Аккумулятор
В качестве источников питания могут использоваться элементы АА и ААА, а также фирменные аккумуляторы. Стандартные батарейки удобны и универсальны, их легко заменить новыми. Другое дело – аккумулятор. Он может выйти из строя и исчезнуть из продажи. Поэтому, если у вас есть выбор, делайте ставку на лазерные уровни, питающиеся от стандартных батареек.
INSTRUMAX Constructor 4D
Данный прибор позиционируется как устройство профессионального класса. И у него есть все черты, подтверждающее это заявление производителя. Устройство относится к классу построителей плоскостей. Кроме этого, модель оснащена излучателями осей, в четырех направлениях.
Для точного позиционирования предлагается система автоматической стабилизации с относительно малым критическим углом в 3 градуса. Питается устройство от 3 аккумуляторов АА, может работать от блока питания и сети 220В. У этого лазерного нивелира есть функция отвеса, резьба под штатив. От одного заряда батареек устройство работает до 8 часов.
- может использоваться при электромонтаже;
- есть поворотный блок для позиционирования с градуировкой лимба в 2 градуса;
- угол атаки призм 110 градусов;
- может создавать крест линий на потолке.
- лучи малой яркости;
- очки для работы на улице низкого качества;
- непрочная, быстро выходящая из строя защелка отсека аккумуляторов;
- поворотный блок тугой.
INSTRUMAX Constructor 4D на Яндекс Маркете
Как и какой лазерный нивелир выбрать?
При выборе лазерного уровня опираются на несколько параметров:
- Стоимость. Для бытового использования подойдет недорогой прибор без дополнительных функций. Модели с широким функционалом подбираются для постоянной работы и стоят дороже.
- Длительность работы. На многочасовую бесперебойную работу способны только электронные устройства. Маятниковые аналоги функционируют в течение 20 минут и требуют подзарядки.
- Тип нивелира. Максимально точные замеры гарантирует точечное оборудование. Линейные приборы применяются для создания идеально ровной поверхности. Ротационные уровни проецируют вертикальные, горизонтальные и наклонные плоскости.
- Дальность проекции. Работать на строительных объектах большой площади с нивелиром минимальной дальности невозможно.
- Количество проекций. Для бытового использования достаточно уровня, формирующего две пересекающиеся проекции. На крупных рабочих объектах и в мастерских требуется модель с большим количеством проекций.
- Погрешность замеров. Мощные и функциональные модели обладают показателем погрешности 0,3-0,4 мм/м. Погрешность бытовых приборов больше.
- Рабочий диапазон температур. Немалым преимуществом является возможность использования нивелира при отрицательной температуре на открытой местности.
- Самовыравнивание. Оптимальный вариант — величина предельного угла 5 градусов, возможность настройки компенсатора за короткий отрезок времени. Качественные модели лазерных уровней оснащаются функцией отключения компенсатора.
- Тип крепления. Устойчивая поддержка уровня требуется при его эксплуатации на открытой местности. Важным параметром при выборе нивелира является настенный элемент для установки и штативное крепление.
- Защита корпуса. Указывается в маркировке. Стандартная защита IP54 позволяет работать с прибором на пыльном участке и под дождем.
- Комплектация. Стандартный набор включает сумку, плоские мишени, специальные очки, аккумулятор и зарядное устройство.
- Дизайн. Не влияет на качество работы, но от него зависит удобство эксплуатации устройства.
ADA TopLiner – от 30000 руб.
Профессиональный лазерный построитель плоскостей ADA TopLiner 3×360 – это ротационный прибор с тремя вращающимися головками, обеспечивающими проекцию сразу трех линий с разверсткой 360 градусов. Одно это уже является огромным преимуществом перед бюджетными вариантами, а если добавить сюда высокую точность и видимость линии даже на значительном расстоянии, то модель явно обходит аналоги.
Устройство снабжено функцией самоотключения и самонивелирования в пределах 4,5 градусов, способно работать в широком температурном диапазоне. Монтируется на штатив с помощью резьбы 1/4″ или 5/8″. В качестве питающего элемента используется аккумулятор. Зарядка осуществляется непосредственно подключением прибора к сети, в этот момент он может работать без аккумулятора. В комплекте вы также найдете сумку, зарядку, аккумулятор емкостью 3300 мА, специальное крепление и магнитную мишень.
| Основные характеристики | Значение |
|---|---|
| Тип | Ротационный (3 линии) |
| Точность | 0.2 мм/м |
| Дальность | 20 м (50 м – с приемником) |
| Рабочая температура | -10…+40 °С |
| Угол разверстки | 360° (горизонталь и вертикаль) |
| Самовыравнивание | Есть (в пределах 4,5°) |
О том, какие возможности раскрываются перед владельцем такого построителя, вы можете узнать из следующего видео.
Выбор редакции
Несмотря на то, что все рассмотренные нами модели относятся к разным сегментам, мы выбрали самые удачные на наш взгляд модели исходя из сферы их применения и соотношения цена/качество. Наиболее предпочтительной моделью по соотношению цена/качество является Rokodil Ray Pro. Также в наш ТОП попали недорогой китайский комбинированный лазерный уровень – KaiTian 5 Lines 6 Points, инструмент от небезызвестного производителя – Bosch PLL 360 и профессиональный построитель – ADA TopLiner 3×360.
| Модель | Тип | Точность, мм/м | Дальность без приемника, м | Рабочая температура, °С | Max угол разверстки | Самонивелирование |
|---|---|---|---|---|---|---|
| Rokodil Ray Pro | линейный | 0,2 | 30 | -20…+50 | 360 | 5° |
| DEKO Laser Level LV-01 | линейный | 0,3 | 10 | +5…+40 | 90 | — |
| Ермак 659-022 | линейный | 0,5 | 10 | +5…+40 | 120 | 4° |
| Bosch Quigo II | линейный | 0,8 | 7 | +5…+35 | 60 | 4° |
| KaiTian 5 Lines 6 Points | комбинированный | 0,2 | 10 | -10…+50 | 360 | 3° |
| Condtrol MX2 | линейный | 0,3 | 20 | 0…+50 | 120 | 4° |
| ADA 2D Basic Level | комбинированный | 0,3 | 20 | -5…+45 | 180 | 3° |
| Bosch PLL 360 | ротационный | 0,4 | 20 | +5…+40 | 360 | 4° |
| KAPRO 888 | линейный | 0,3 | 30 | -10…+45 | 120 | 3,5° |
| ADA Cube 360 | ротационный | 0,3 | 20 | -5…+45 | 360 | 4° |
| Geo-Fennel FL 250 VA-N | комбинированный | 0,1 | 20 | -20…+50 | 360 | 5° |
| ADA TopLiner 3×360 | ротационный | 0,2 | 20 | -10…+40 | 360 | 4,5° |
Дополнительные комплектующие элементы и аксессуары
Покупка лазерного уровня не означает того, что теперь все работы будут выполнены быстро и точно. Для нормального функционирования прибора зачастую требуются дополнительные приспособления, которые не входят в комплектацию базовой поставки.
Штатив
Штатив – необходимый элемент работы лазерного устройства, особенно это касается приборов с построением проекции в 360 градусов. Чаще всего производители предлагают приобрести треноги, однако, иногда используются и телескопические палки, которые монтируются между полом и потолком.
К примеру, это очень удобно для разметки ряда параллельных линий.
Самые дешевые штативы можно купить за 1000 – 1500 рублей.
Чехол
Чаще всего даже самый простой лазерный уровень снабжается сумкой для переноски, либо специальным чехлом. Не забывайте, что лазерные уровни снабжены очень чувствительной оптикой, которая боится пыли и влаги.
Держатель
Для легких моделей нивелиров можно использовать специальные держатели. Такое крепление является более доступным. Держатель представляет собой устройство, которое фиксируется на клипсе.
Крепление лазерного уровня на специальный держатель. Правда, такой зажим подойдет только для компактных моделей.
Очки
Для работы в солнечную погоду можно приобрести специальные очки, с затемненным стеклом. Они помогают разглядеть лазерный луч от нивелира.
Лазерная метка и очки для работы с нивелиром
Такие очки не имеют никакой защитной функции, они выступают только в виде светофильтра.
Приемник
Однако, в некоторых случаях очков может быть недостаточно. Тогда на помощь приходят специальные устройства – приемники -отражатели.
Прибор улавливает луч и помогает установить расстояние до цели.
Приемник работает так. Когда луч попадает на детектор, он начинает издавать звуковой сигнал. Благодаря таким отражателям легко понять, куда именно проецируется луч. Это устройство помогает упростить работу лазерного нивелира, а в некоторых случаях увеличить его дальность.
Батарея
Для питания построителя часто используют батарейки АА или ААА. Батарейки стандартного размера довольно удобны в использовании. Аккумулятор обладает несколькими недостатками. При определенных условиях он может выйти из строя. Именно поэтому при наличии возможности следует выбирать лазерный уровень, который работает от стандартных батареек. Однако, для профессиональных работ лучше выбирать приборы на основе никель-кадмиевых аккумуляторов.
SETL AL-20 – бюджетная модель, «прорабский» вариант
Простой в применении, достаточно бюджетен прибор для использования на площадках для строительства при устройстве котлованов, фундаментов, разбивке площадок под подъёмный кран и остальные виды работ.
Прибор снабжён системой предварительного ориентирования с дальнейшим точным выравниванием автоматизированным компенсатором. Укомплектовывается планкой и штативом. Удобство транспортировки обеспечивает чемодан с наплечным ремнём.
Плюсы:
- Доступный прибор для каждодневных задач.
- Простота использования.
- Используем для бытовых условий, – загородное строительство.
Минусы:
- Качество сборки не радует.
- Нужна подготовительная проверка и настройка.
Лучшие точечные лазерные уровни
Точечные лазерные нивелиры — наиболее простые в плане конструкции, они применяются для строительства или ремонта дома. Их функция — выстраивание точек, количеством от одной до пяти. С их помощью можно выполнить разметку для крепления полок, картин или поклейки обоев. Рассмотрим несколько моделей, что поможет выбрать инструмент для домашнего пользования.
BOSCH PLL 1 P
Компактный, легкий лазерный уровень для вертикальной и горизонтальной разметки. Лучи могут выходить с двух сторон уровня: спереди проецируется небольшая полоса, сзади — точка. Весит он всего 190 грамм и способный работать на расстоянии до 5 метров с точностью ±1 мм/м.
Его используют для проверки чернового выравнивания путем крепления к стене на специальной магнитной подставке, которая идет в комплекте. В конструкции BOSCH PLL 1 P встроены пузырьковые уровни, а в комплекте идет крепление, к которому инструмент крепится на магнит.
Стоит обратить на него внимание, если нужен простой и дешевый лазерный уровень для дома без функций построения нескольких линий или плоскостей на замену обычному пузырьковому. Его средняя цена составляет 2200 рублей
Характеристики BOSCH PLL 1:
| Параметр | Значение |
|---|---|
| Цвет лазера | Красный (635 нм). |
| Кол-во проекций | Проецирует небольшую горизонтальную полосу спереди и точку сзади. Одновременно можно включить либо точку, либо линию. |
| Дальность луча | До 5 метров в режиме линии, до 20 метров в режиме точки. |
| Точность измерения | ±0.5 мм/м. |
| Время работы | До 15 часов от 2 батареек ААА. |
| Самовыравнивание | Не предусмотрено. |
| Резьба под штатив | 1/4″ на настенном креплении. |
| Температура | От 5 до 40 °C. |
CST Berger MP3
Лазерный точечный нивелир CST Berger MP3 способен проецировать на поверхность три лазерных точки: спереди, сверху и снизу. Верхняя с нижней точки образуют между собой своеобразный лазерный отвес, который используется, например, в электромонтаже, чтобы перенести на потолок разметку сетки светильников, выполненную, для удобства, на полу.
Прорезиненный корпус защищает начинку от ударов, что позволяет продлить срок его службы. Максимальная дальность, при которой видно проекции без приемника, составляет 30 метров с погрешностью измерения ±0.2 мм/м. В комплекте идет сумка для транспортировки, кронштейн, а так же мишень. Его средняя цена составляет 14000 рублей,
Характеристики CST Berger MP3:
| Параметр | Значение |
|---|---|
| Цвет лазера | Красный (635 нм). |
| Кол-во проекций | Проецирует три точки: вперед, вверх и вниз (отвес). |
| Дальность луча | 30 метров. |
| Точность измерения | ±0.2 мм/м. |
| Время работы | До 40 часов непрерывной работы от трех пальчиковых батареек. |
| Самовыравнивание | Автоматическое выравнивание на угол до 5°. |
| Резьба под штатив | 5/8″ и 1/4″. |
| Температура | От -10 до 40 °C. |
Bosch GPL 5 Professional
Это универсальный построитель лазерных точек, способный проецировать 5 лучей с погрешностью не более 0,3 мм/м. Два луча направляются вверх и вниз образуя отвес или опорную точку, остальные: вперед, вправо и влево образуя прямые углы между собой.
Показатель максимальной дальности — 30 метров. Дополнительно Bosch GPL 5 Professional оснащен специальным выравнивающим механизмом — так компенсируются вертикальные и горизонтальные неровности. Есть возможность блокировки самовыравнивания.
Класс защиты — IP54, поэтому им допускается пользоваться в пыльном или влажном помещении. В комплект входит матерчатая сумочка и держатель с магнитным креплением, позволяющий удобно закрепить инструмент.
Это хороший точечный нивелир, используемый для проведения специфических работ: разметка фундамента или аналогичных сооружений. В условиях квартиры применяют его реже. Его стоимость, в среднем, составляет 8500 рублей. На данный момент это самая лучшая цена на точечные модели с 5 точками
Характеристики Bosch GPL 5 Professional:
| Параметр | Значение |
|---|---|
| Цвет лазера | Красный (635 нм). |
| Кол-во проекций | Проецирует 5 точек: вперед, влево, вправо, вверх и вниз (отвес). |
| Дальность луча | До 30 метров без приемника. |
| Точность измерения | ±0.3 мм/м. |
| Время работы | До 24 часов от трех пальчиковых батареек. |
| Самовыравнивание | Компенсирует неровность установки до 5°. |
| Резьба под штатив | 1/4″. |
| Температура | От -10 до 40 °C. |
Штатив для оптического уровня из полипропиленовых труб своими руками
Что бы пользоваться оптическим уровнем комфортно, для него требуется штатив, иногда нужно отбить горизонталь где нибудь на стене, а уровень при этом стоит на полу, приходится придумывать подставки для него. Конечно штативы продаются, их стоимость зависит от высоты и от типа конструкции, и начинается от 1500 рублей (самый маленький), а с учетом того что вы будите пользоваться штативом очень редко (поверьте мне), смысла тратиться на него нет, ну или не совсем так, покупать дорогой штатив жалко, поэтому я решил сделать его своими руками из полипропиленовых труб, а заодно и опробовать сварочный аппарат для этих труб.
Конечно если вы считаете что будите пользоваться штативом крайне часто, и тем более вам его нужно возить с собой, то лучше выбирать заводского изготовления, на али есть масса таких штативов, посмотреть можно по этой ссылке.
Ну ладно, приступим непосредственно к изготовлению, для этого нам понадобится:
- Труба ПП (D 25 мм, 2,5 м) — 1 штука
- Труба ПП (D 20 мм, 2,5 м) — 1 штука
- Тройник ПП 25 мм — 3 штуки
- Держатель трубы 25 мм — 5 штуки
- Термопистолет клеевой
- Чем резать трубы, у меня была сабельная пила
- Полт или шпилька который вкручивается в уровень (снизу)
Почти все в сборе
Нарезаем трубы в размер, я выбрал размер опорных ножек около 30 см
Прикидываем как будет выглядеть, нужно ведь как то пропорции соблюсти
Разогреваем аппарат для сварки полипропилена, куплен кстати в Леруа Мерлен за 800 рублей, вроде бы варит не плохо, водопровод на даче смонтировали с помощью него, протечек пока не было.
Когда приваривал центральный тройник к трубам, немного выгнул их вниз к полу (относительно самого тройника), что бы центр был немного приподнят, это облегчает эксплуатацию штатива на неровной поверхности. Стрелками показано куда гнуть.
Ножки тоже выгнул вниз, что бы боковые тройники тоже приподнялись от пола, в итоге уровень стоит на четырех точках опоры (точечных), а не плашмя
Приварил центральную трубку, в которую будет входить труба 20 мм, ведь штатив телескопический.
Подрезал трубу на 25 мм, на высоте 1 метр, в нее вставил трубу диаметром 20 мм (в магазине сразу померил что бы входили друг в друга), обрезал ее полностью вставленной, и оставил несколько см.
Далее нужно закрепить болт резьбой вверх, в трубке на которой будет крепиться уровень или что либо еще. Я сделал это с помощью термопистолета, в хозяйстве вещь очень удобная. Можно купить в строительном магазине или заказать в Китае (дешевле и выбор больше)
Впаял болт в трубу, держится хорошо. Вот что получилось
Закрепил на штативе оптический уровень, выдвинул его максимально, получилась впечатляющая высота. Шкаф на фоне не даст соврать.
Попробовал со включенным уровнем, он самовыравнивающийся, откалибровался по горизонту без проблем, о чем свидетельствует зеленый цвет кнопки включения.
Полевые испытания уже на стройке
По факту эксплуатации могу сказать следующее:
Держатели труб на концах ножек можно не ставить, за счет того что трубы выгнуты относительно тройников, стоит нормально.
По стоимости вышло около 200 рублей.
Для тех, у кого нет лазерного уровня, но он его хочет
Свой уровень я покупал в Леруа Мерлен, он не дорогой, вышел 2500, вещь очень полезная, о покупке не жалею. Для тех у кого нет таких магазинов в городе, и жадность продавцов зашкаливает, можно заказать из Китая, оставлю тут ссылку на страницу поиска по Али, именно Лазерных уровней, прежде чем покупать читайте отзывы. Недорогие уровни — бытовые, при дневном свете их не видно, работать можно только в помещении даже днем, их дальность несколько метров. В общем смотрите сами.
И еще, чуть не забыл, для резки полипропилена и металлопластика используют вот такие ножницы.
Я купил в Леруа Мерлене, рублей за 400, у кого нет возможности, можно на али купить, сделал выборку по не дорогим, ссылка на али.
У меня все, спасибо за внимание. Задавайте вопросы, отвечу по возможности
№4 – Tesla L-360х1
Цена: 7 000 рублей
Самовыравнивающийся нивелир Tesla L-360х1 обладает прочным обрезиненным корпусом из пластика. За счет этого он спокойно переживет ни один десяток падений на бетон и асфальт. Линии, которые он чертит, получаются яркими, поэтому их отчетливо видно даже на улице. Другим преимуществом стоит считать простоту управления, позволяющую эксплуатировать прибор даже неопытным пользователям.
Заявленная производителем погрешность равна 0.4 мм и владельцы утверждают, что на практике значение подтверждается. Помимо функции автоматического выравнивая присутствует автоотключение. Существенных изъянов у популярной модели пользователи не нашли.
Tesla L-360х1
№8 – ELITECH ЛН 5/2В
Цена: 4 500 рублей
Восьмая строчка рейтинга лазерных уровней понравится пользователям не только своим ярко-красным корпусом, привлекающим внимание, но и стабильностью в работе. Максимальная дальность измерения у прибора равна 15 метрам, что для нивелира по такой стоимости является редким явлением
Также присутствует возможность построения плоскостей с максимальными углами по горизонтали и вертикали 170 и 120 градусов соответственно.
Работает уровень от батареек, которые поставляются в комплекте, так что никаких проводов, мешающих в ходе работы, не будет. Вместе с прибором владелец получает и чехол, позволяющий с легкостью транспортировать его и одалживать друзьям. О серьезных минусах владельцы не сообщают, поэтому с точки зрения цены и качества предложение выглядит интересно.
ELITECH ЛН 5/2В
