Особенности конструкции
Конструкция лестницы «утиный шаг» состоит из следующих элементов:
Несущий каркас – берет на себя всю нагрузку, представлен в виде косоура или тетивы. При выборе первого отнимается намного меньше места, конструкция получается более воздушной.
Ступени – именно они придают лестнице необычный внешний вид, могут немного отличаться от классических аналогов «гусиный шаг».
Стяжки – применяются лишь в том случае, если конструкция сооружена на деревянных косоурах.
Ограждение – включает в себя балясины (опорные стойки) и перила (поручень). Без этих элементов пользоваться такой лестницей весьма небезопасно.
Уклон сооружения может составлять 45-55°. Размер шага предпочтительно делать в промежутке 60-65 см. Единственной альтернативой представленной конструкции считается винтовая лестница, при этом она весьма неудобна за счет крутизны марша и является травмоопасной при спуске.
Отличительной особенностью лестницы является форма ступеней, которая бывает:
h-образной;
сферической;
клиновидной.
Проступь нестандартных параметров имеет две ширины: первая сторона, основная, более широкая, по которой происходит передвижение, и вторая – узкая. Относительно линии хода, ступени располагаются симметрично.
Лестница со ступеньками в виде утиных лапок может быть изготовлена из натурального массива, металла или стекла. Часто элементы комбинируются в единой конструкции, что выглядит довольно современно и необычно.
Комплектующие: размеры и чертежи
Для сооружения лестницы этой конструкции достаточно небольших навыков по работе с древесиной. Как правило, работы выполняют на основании ранее созданных чертежей. В ходе работы недопустимо изменять детали, указанные в рабочей документации.
Вариант конфигурации.
Для создания чертежа необходимо тщательно снять размеры с того места, где она будет установлена и таким образом будет определена ширина лестницы. После этого необходимо определить угол, под которым она будет установлена, количество ступеней и длину пролета.
Также вы можете воспользоваться готовыми чертежами, представленными ниже.
Расчет лестницы с гусиным шагом
Лестница «гусиный шаг» является достойным выходом из ситуации, когда необходима стационарная конструкция, а места для нее отведено мало. Ее обычно используют для подъема на мансарду, чердак. Это помещения, которые применяются под кабинет, детскую, игровую и т.д. «Гусиный шаг» можно выполнить в разных типах лестничных конструкций. Эти конструкции открытые и легкие. Различают лестницы на косоурах и тетивах.
Лестница “гусиный шаг” занимает мало места, почти в два раза меньше, чем обычная лестница.
Всвоем основании первые имеют 2 тетивы (направляющие), между которыми установлены ступени. Лестницы на косоурах бывают нескольких типов, в своем основании они имеют 2 направляющие (косоура), на которые сверху устанавливаются ступени. Лестницы на нескольких металлических косоурах имеют более изящный и современный внешний вид, чем на деревянных. В этой конфигурации возможно использование ограждения из нержавеющего и черного металла.
Особенности лестниц с гусиным шагом
Схема устройства лестницы «гусиный шаг»: 1 – тетивы, 2 – ступени, 3 – шипы для крепления ступеней, 4 – дополнительные металлические стяжки, 5 – балясина, 6 – перила.
Главная их особенность — форма ступени. Она может быть h-образная, клиновидная, сферическая. Ее основной принцип заключен в следующем: одна сторона ступени уже другой в несколько раз. Спуск и подъем проходит по широкой части ступеней. Если посмотреть сверху, то видно, что ступени располагаются симметрично линии хода и при ходьбе вызывают ассоциации с гусиным шагом. Еще такие построения называют мотыльковыми, так как ступени похожи на крылья бабочек.
Для проведения расчета важно учитывать, что лестницы типа «гусиный шаг» можно установить на ограниченном пространстве (1-2 м²), но у них при этом большой угол подъема — 50-70°. Схема устройство деревянной лестницы
Схема устройство деревянной лестницы.
Такая конструкция обязательно должна быть оснащена прочным и удобным ограждением. Ведь при подъеме по такой крутой и не очень удобной постройке первое, что вы захотите сделать, — взяться за поручни, а второе — поскорее спуститься по ней.
Когда проводим расчет, необходимо учитывать, что главным критерием для указания характеристик ступени является стандартный шаг человека, который равняется обычно 60-65 см.
Данный шаг является средним арифметическим показателем для горизонтальной поверхности, потому показатель для передвижения могут изменять.
Необходимые формулы
Для расчета длины шага на лестнице, аналогичной длине шага по горизонтали, используют такую формулу:
2m+sz=60-65 см (среднее значение 62 см),
- sz — ширина ступени, ,
- m — высота ступени, .
Соотношение между показателями m и sz зависит от функциональных особенностей лестницы.
Схема размеров лестницы.
Представленная формула является основной, хотя есть множество других формул, с помощью которых можно определить соотношение между параметрами sz и m (например, m+sz=46-50 см). Используя это соотношение и имея одну известную величину, можно узнать другую величину. К примеру, дистанция между двумя уровнями дает возможность определить для ступеней высоту m и с помощью формулы, указанной выше, дает возможность рассчитать ширину проступи sz. Нужно выбирать параметры, в наибольшей степени соответствующие основному предназначению лестницы.
Ее параметры возможно указывать с применением умножения или дроби, к примеру, 18/30 см или 18×30 см. В дроби в числителе указывается высота подступенка, а в знаменателе — проступь ступени. Во втором варианте в качестве множителя используется проступь, а множимое — высота подступенка.
Все формулы, описанные ранее, дают возможность определить связь параметров для приставных трапов и лестниц. Для приставных лестниц различных типов соотношение — 28/7, для вертикальных — 31,5/0. Следовательно, ступени всех вертикальных лестниц располагаются одна над другой, а приставные располагаются с незначительным наклоном.
Значения высоты и ширины ступеней важно высчитывать без ошибок и точно, так как даже мельчайшая погрешность при вычислении вызовет появление при наличии многих подступенков серьезных отклонений. Все подступенки в лестнице должны быть полностью идентичными по высоте
Удобство использования конструкции зависит в полной мере от корректного вычисления углов подъема и спуска. Порой сильно пологая лестница может быть в использовании весьма некомфортной. Далее представлен перечень известных соотношений подступенка и проступи, чтобы произвести расчет лестницы.
Расчет лестницы с гусиным шагом Для лестницы гусиный шаг расчет производится по специальным формулам. Просто подставив данные, можно с легкостью и быстро определить, какие материалы закупать.
Особенности лестницы
Эта конструкция отличается большим углом подъема (от 45 до 70 градусов) и асимметричным расположением ступеней: за широкой справа следует широкая слева и т.д. Она уступает в популярности другим видам лестничным конструкций, (в том числе и на FORUMHOUSE) но незаменима, когда пространство ограничено до 1,5 – 2 метров, и установить на нем можно только очень крутую лестницу.
В XI – XII веках такие лестницы делали в на мельницах: места для других конструкций там просто не было, да и людям с тяжелыми мешками было легче передвигаться по вот таким разлапистым ступеням.
Лестница типа «утиный шаг» наиболее безопасное и рациональное решение при большом угле наклона. Любая другая лестница при таком же угле наклона будет значительно более травмоопасна!
Движение по такой лестнице отличается от хождения по обычной: перемещаться по ней приходится вразвалочку, как борцам сумо. Поэтому лестницы самба и не должны быть широкими. Оптимальный «гусиный шаг» — это 60-80 см.
Ширина «гусиного шага» 600мм, больше нет смысла, иначе будете идти враскорячку.
«Гусиный шаг» делают из дерева или металла, или из дерева и металла, или из дерева, металла, и стекла. Но участники FORUMHOUSE рассказывали об опыте проектирования, изготовления или, как минимум, эксплуатации только деревянных лестниц.
Они могут быть как прямыми, так и поворотными; на косоурах, тетивах или больцах. Чаще всего встречается самый простой и компактный вариант — тетивы: длинные балки с пазами, в которые крепят ступени. Чтобы сделать лестницу на тетивах прочнее, под ступенями ее стягивают металлическими или деревянными тяжами. Перила крепят на тетивах, примеряя по месту балясины и срезая под углом.
Ступени такой лестницы могут иметь разную форму. Наиболее распространенные:
Их толщина не должна быть меньше 36 мм, а ширина в широкой части – 30 см.
Ширина узкой части ступени зависит от угла уклона лестницы: она ни в коем случае не должна перекрывать нижнюю ступеньку, и при этом должна быть прочной, чтобы ее можно было закрепить в паз.
Чтобы усилить безопасность лестницы, ее нижние края иногда обивают резиновыми прокладками: так они не скользят.

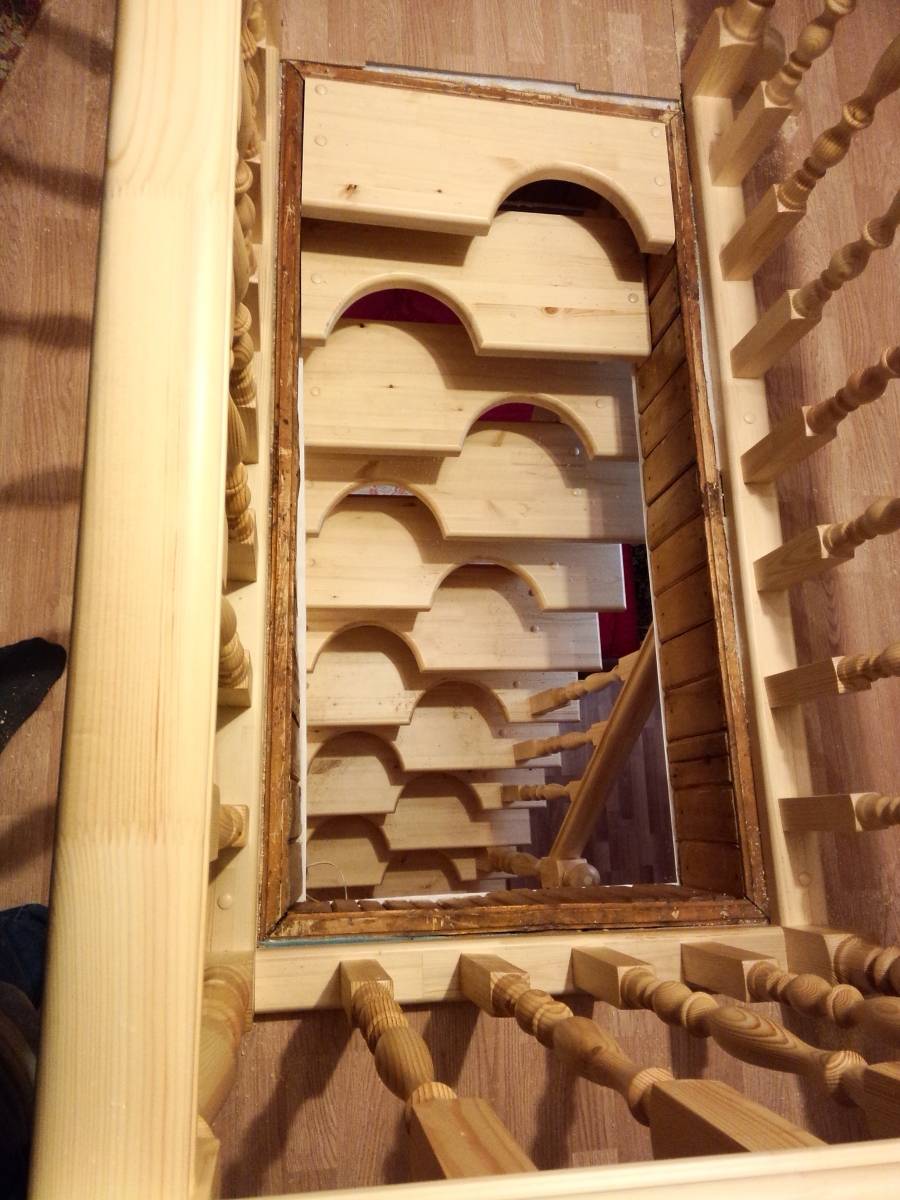

На фото ниже представлена лестница «гусиный шаг» в мансарду участника нашего портала Андрея Павловца. В его доме балки потолка идут по горизонтали, и люк получился в форме неправильного прямоугольника.
При подъеме проблем нет, а вот при спуске надо сначала подумать с какой ноги пойти!

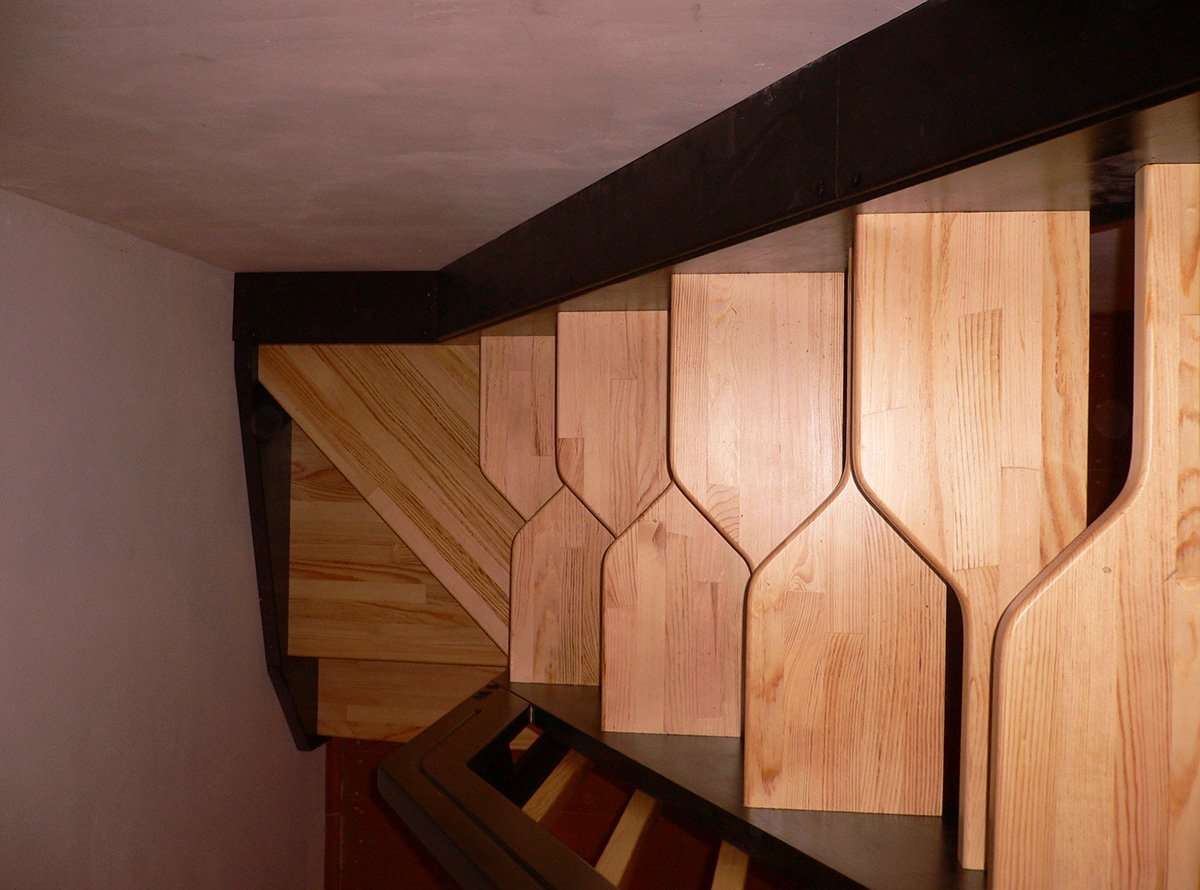

Модератор FORUMHOUSE c ником dgusepe сделал такую лестницу в подполье под кухней и говорит, что приходится постоянно быть начеку: если начать спуск не с той ноги, нога сразу проваливается.
Но грамотный расчет может свести эти недостатки к минимуму.
Чтобы такая лестница была максимально безопасна, необходимы две вещи удобные параметры и спокойны размеренный спуск.
Ход по лестнице «гусиный шаг» Вит1959 отобразил на схеме.
Высоту подъема ступени желательно иметь в пределах 150-160мм, ширина проступи – 270-300мм.
Отличительные особенности сооружения
Стоит учитывать, что строительство подобного типа конструкции не является всегда оправданным. Например, при достаточно большой ширине между несущими стенами и балками этажей оптимальнее воспользоваться классическим маршевым вариантом конструкции, имеющей двойные перила и пологие ступени. Однако, если метраж площади действительно мал, но при этом предусмотрен второй этаж, лучше возвести крутую и компактную лестницу «гусиный шаг».
Угол наклона у таких конструкций, как правило, колеблется от 45 до 65 градусов. Единственной альтернативой подобной конструкции являются винтовые металлические или деревянные лестницы. Единственным недостатком таких конструкций считается их крутизна, поэтому, если в доме есть дети или животные, стоит отказаться от её строительства — слишком велик риск несчастного случая.
Преимуществом лестницы «гусиный шаг» считается, напротив, низкий риск оступиться и упасть. Дело в том, что под выемкой имеется широкая часть нижней ступеньки, откуда будет подниматься нога.
Описание лестницы
Есть несколько разновидностей таких лестниц. Форма ступеней у одних может быть симметричной половинчатой. Здесь каждая следующая ступень заканчивается в том месте, где выступает предыдущая. Ещё один вариант — когда ступени имеют форму, схожую с крыльями бабочки. Такая лестница носит название мотыльковой. Но чаще всего используют ступени, напоминающие форму лап гуся. Есть у этой лестницы и несколько других названий: например, утиный шаг или утиная лапка. Но одно из самых интересных — от латинского танца «самба». Такое название она получила из-за того, что, поднимаясь по ней, нельзя запутаться в очередности шагов и пропустить их.
При установке лестницы «гусиный шаг» необходимо сделать так, чтобы ступени не скользили. Для этого используют специальный лак или противоскользящие накладки. И нельзя игнорировать монтаж перил. Всё это обеспечит безопасный подъём.
Пошаговое руководство по сборке лестницы
Если желание собирать гусиный шаг всё ещё есть, то стоит перейти к нюансам практической реализации постройки. Первоначально необходимо решить два самых главных вопроса: из какой древесины делать гусиный шаг и на чем его делать. В качестве дерева можно последовать многочисленным советам и выбрать дуб, бук или лиственницу. Можно и поэкспериментировать с другими сортами деревьев, но выбирать липу или сосну – не лучший вариант. Они являются представителями «мягких» сортов, которые не очень подходят для значительных нагрузок. Древесина, используемая для лестниц должна быть качественно просушенной, а также на ней должны отсутствовать сучки, которые негативно влияют на прочность досок.
Следует выбрать, на чем будет стоять гусиный шаг – на тетивах или косоурах. Так как это практичная инструкция, то необходимо выбрать что-то одно – мы рассмотрим первый вариант. Для высоты на 3 метра, по варианту размещенной ранее таблицы, подойдёт брусок с такими параметрами: ширина – 30 см, высота – 6 см. Длину необходимо посчитать с помощью теоремы Пифагора.
Важно! Следует ввести небольшой экскурс в математику и напомнить уже забытые уроки из школы. Сумма квадратов катетов равняется квадрату гипотенузы. Так, если катет a = 4 метра, а катет b = 3 метра, то квадрат гипотенузы будет: 16 + 9 = 25
Корень из 25 равняется 5, то длина балки будет 5 метров. Вот небольшая иллюстрации, которая на практическом примере покажет, что и как:
Так, если катет a = 4 метра, а катет b = 3 метра, то квадрат гипотенузы будет: 16 + 9 = 25. Корень из 25 равняется 5, то длина балки будет 5 метров. Вот небольшая иллюстрации, которая на практическом примере покажет, что и как:
Когда параметры известны, то можно переходить к непосредственно разметке тетивы и размещению ступеней. Для избегания травматических ситуаций следует размещать ступеньки строго горизонтально. Чтобы несущие получились одинаковыми, размечать их под ступеньки следует тогда, когда первая тетива уже размечена и прорезаны пазы для ступенек. Тогда остаётся просто перенести все данные с первой на вторую. При разметке не следует забывать, что «гусиный шаг» получил свое название не просто так, а за подражание настоящему гусиному шагу, поэтому ступеньки должны чередоваться, как это показано на фотографиях.
Для изготовления самой ступеньки необходимо взять брусок, которые позволит получить запланированные ранее ступеньки. Прежде, чем трудится над приданием необходимой формы, следует сделать необходимые разметки, которые позволят работать аккуратно. Чтобы во время самого процесса сборки не повредить древесину и не испортить её эстетичный вид, следует использовать деревянный или резиновый молоток. Собирать лестницу следует на ровной поверхности, оптимально будет на полу. Первую тетиву следует положить пазами вверх, сами пазы смазать клеем и вставить ступеньки. Когда они зафиксируются, на вверх лестницы кладётся вторая тетива, и гусиный шаг почти готов.
Для дополнительной эксплуатационной стойкости можно использовать стяжки. Они устанавливаются в 3-х или 4-х местах тетивы, и должны изготавливаться или из дерева, или из металла. Металлические являются более долговечными, но одновременно их влияние на сам гусиный шаг более заметное, тогда как деревянные, можно вставить, расклинить (для фиксации) и замаскировать с помощью лака или качественной краски.
Уже собранную и готовую к установке лестницу следует зафиксировать на нижнем опорном пункте, перед этим убедившись, что верхняя часть попадает в заранее прорезанные углубления. Закреплять следует анкерными болтами, при этом постоянно проверяя четкую горизонтальность фиксирования.
Для лестниц данного типа наличие четкого фиксирования является необходимым условием, чтобы они отвечали технике безопасности. Также, если стараться придерживаться строительных нормативов, то гусиный шаг должен быть оборудован перилами. Что является весьма разумным требованием, ведь учитывая наклон гусиного шага, перила могут помочь сэкономить немало денежных средств. Для самих перил первоначально следует подготовить столбики, на которых они будут располагаться.
Расстояние между столбиками должно быть около 50-60 сантиметров. А их высота около 80-120 сантиметров (в зависимости от роста людей, которые будут ими пользоваться). Они должны закрепляться вертикально относительно ступенек, но верхняя часть, к которой будут присоединяться перила, должна быть скошена под тем углом, что и угол подъема лестницы.
Особенности конструкции
К основной особенности следует отнести вид ступенек, которые кардинально отличаются от привычного варианта. Ширина проступи изменяется по всей ее длине, постепенно расширяясь и сужаясь. Это значительно уменьшает размеры марша, сохраняя удобство перемещения. Благодаря специфике конструкции и своеобразному способу передвижения ее назвали «гусиной лестницей».
Изделие содержит следующие детали:
- несущие элементы;
- ступеньки;
- дополнительные стяжки;
- перила;
- крепления;
- балясины.
Исполнение из древесины значительно облегчает обработку элементов и сборку конструкции. Такие лестницы могут быть как поворотными, так и прямыми, на больцах, тетивах или косоурах. Использование последнего варианта предусматривает установку ступеней на выступы, специально пропиленные в несущей балке. При этом перила фиксируются непосредственно на ступенях. Учитывая, что косоуры обладают достаточно сложной конфигурацией, для их изготовления необходимо подготовить лекалу.
Подобную лестницу без особых усилий может сделать самостоятельно даже новичок
Вариант с тетивами предусматривает монтаж ступеней в специальные пазы, прорезанные на боковых балках. Глубина их должна быть не менее 20, но не более 30 мм. Выполняя разметку пазов по шаблону, следует помнить о необходимости чередования широких и узких сторон ступеней. Для увеличения прочности, конструкцию стягивают деревянными либо металлическими тяжелями, которые располагаются под ступеньками. Крепление перил осуществляется на тетивах, попутно примеряя и подрезая балясины.
Больцами называются самонесущие элементы, которые стягивают ступеньки, принимая на себя нагрузку. Это довольно сложная конструкция, и спроектировать ее самостоятельно практически невозможно.
При изготовлении ступенек используется древесная доска, толщина которой должна превышать 35 мм, а ширина – 30 см. Учитывая особую конструкцию лестницы, ее общая ширина не должна превышать 80 см.
Технология изготовления
Имея минимальные навыки столярных либо плотницких работ, можно самостоятельно изготовить подобную лестницу.
Установка опор
Наиболее часто используемыми опорами являются деревянные тетивы, представляющие собой длинные доски, с врезанными в них ступенями. При использовании металлического каркаса, опоры изготовляются из труб либо швеллеров, к которым крепят основания ступеней при помощи сварки. Для равномерного распределения нагрузки опоры фиксируют анкерными болтами. Если предусмотрена слишком высокая лестница потребуется установка дополнительных стоек.
Монтаж ступеней
Несмотря на соединение путем врубки, усилить прочность фиксации можно гвоздями, саморезами или клеем. Наиболее удобной и распространенной конфигурацией ступенек считается плавное закругление, с последующим резким сужением до 1/3 ширины. Не запрещается использование треугольных элементов или распиливание проступи, с последовательным креплением каждой части в отдельности.
Лестница «Гусиный шаг» — это великолепная альтернатива приставным конструкциям или крупногабаритным маршам. Она позволяет создать комфортный доступ к хозяйственным или жилым помещениям верхнего этажа. Выполняя подобную работу впервые, следует ознакомиться с готовыми образцами проектов наиболее популярных вариантов.
Определение необходимых геометрических размеров
Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:
- высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
- длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
- ширина – расстояние конструкции от стены или промежуток между двумя поручнями.
На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками
Необходимо учитывать ширину маршевой конструкции:
- 1÷1,2 метра – обеспечит комфортное передвижение;
- 1,5 метра – высокий уровень комфорта;
- 0,8÷1 метр может применяться для лестницы, установленной у стенки;
- менее 0,8 метра – для вспомогательных моделей.
Пример расчетных данных
Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.
В видео ниже представлен простой способ расчета лестницы:
Угол наклона лестницы (крутизна)
Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.
На схеме изображены разные углы наклона
К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.
Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме
Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.
Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

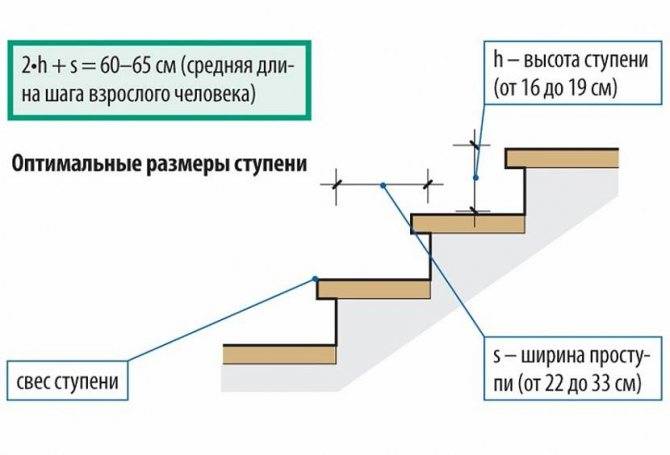

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:
2h + b = 600÷640, где
- h – высота ступеньки;
- b – ширина проступи;
- 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.
Рекомендации по размерам ступеней
Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.
Стандарты ступенек
Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.
Методика тригонометрического расчета размеров ступени
Чтобы определить расстояние между краями ступеней применяется следующая формула:
G / sin 63° = (0,5 × L) / sin (27° + α),
Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.
Отсюда:
- h = G × sin α= G × cos (90 – α);
- b = G × cos α= G × sin (90 – α).
Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.
Калькулятор расчета оптимальных размеров ступеней маршевой лестницы
Простой способ расчета ступеней представлен на видео ниже:
Определение оптимального угла наклона лестницы
Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.
Рассмотрим основные углы наклона:
- у бытовых лестниц угол варьируется от 30 до 45 градусов;
- для пологих конструкций и пандусов – 30;
- у приставных и крутых вариантов – 45÷75;
- хозяйственные лестницы – более 75.
Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:
D = H / tg α, где
- D – длина горизонтальной проекции лестницы;
- H – высота лестничного марша;
- α – угол крутизны.
Расчёт основных размеров
Перед тем, как сделать лестницу на второй этаж своими руками из дерева, требуется выполнение расчётов её главных параметров. Задача не тяжела для опытных мастеров. Но любая ошибка новичка на данной стадии может довести до того, что лестница в итоге или не влезет в положенное ей пространство, либо окажется слишком короткой. Поэтому рекомендуется поручить расчёт и сооружение конструкции профессиональным проектировщикам и инженерам.
Обратите внимание, что все величины приведены ориентировочно, точные значения определяются индивидуально для каждого дома либо принимаются из типовых проектов
Ширина
Параметр определяется исходя из удобства движения людей навстречу. Также важным фактором, влияющим на ширину, является возможность перемещения габаритных грузов.
Рекомендуемая профессионалами ширина лестницы в индивидуальных домах – 1300±200 мм.
Развёртка лестницыИсточник know-house.ru
Высота
При вычислении высоты неопытные «домашние умельцы» смотрят на высоту потолка нижнего этажа. Это неправильно. В расчётах необходимо принимать также толщину перемычек и пола расположенного выше этажа совместно с толщиной финишного покрытия пола. Последняя ступенька должна лежать на одной с ним горизонтальной плоскости.
Основные размерыИсточник massivmasters.ru
Высота пролётов
Высчитывается как промежуток между балкой верхнего этажа и нижней ступенькой. Перед тем как сделать лестницу на второй этаж своими руками, нужно запомнить, что сократить пространство здесь не получится – неудобно подниматься с постоянно пригнутой головой. Проектировщики, как правило, принимают высоту пролёта 200 см.
Крутизна
Оптимальной крутизной считается 40±5º. Если принять наклон покруче, при подъёме испытают трудности старики и дети, лица с ограниченными возможностями. И наоборот, для излишне пологой лестницы увеличивается требуемая для возведения площадь, повышается необходимость в недешёвых материалах.
Ступеньки
При вычислениях ширины проступи ориентируются на 45 размер стопы. Рекомендуемый параметр равен 28±2 см.
Для подступенка оптимальная величина – 18±2 см. При этих габаритах конструкция станет равноудобной и для взрослых, и для малышей.
Число ступенек также вычисляется. Интервал между близлежащими назначается суммированием толщины доски и высоты подступенка.
Определение размеров ступенейИсточник i1.wp.com
Длина
Длина назначается в зависимости от параметров ступеней и их числа. При составлении схемы часто оказывается, что конструкция не вписывается по габаритам в имеющееся пространство нижнего этажа.
Имеется несколько возможных вариантов решения проблемы:
- Добавление марша. Вариант усложняет конструкцию, потому как возникает потребность в обустройстве межэтажной площадки.
- Устройство нескольких забежных ступеней.
Расчет лестницы
По своей конструкции лестница со ступеньками «гусиный шаг» очень уступает по показателям безопасности и удобства перед другими типами сооружений. Однако, правильная проектировка и серьезный индивидуальный подход помогут устранить возможные пробелы и недостатки.
Статья по теме: Особенности монолитных лестниц: их виды, правила армирования и установки
При разработке чертежа важно быть внимательным и учитывать некоторые нюансы, которые могут изменяться, исходя из индивидуальных предпочтений. Речь идет о следующем:. На начальном этапе расчетов нужно определить высоту, на которой будет находиться конечная часть лестницы по отношению к полу
Благодаря этому значению можно получить количество ступенек и рассчитать их размер
На начальном этапе расчетов нужно определить высоту, на которой будет находиться конечная часть лестницы по отношению к полу. Благодаря этому значению можно получить количество ступенек и рассчитать их размер.
Глубина проступи более широкой части должна быть в 2 раза больше ширины узкой части каждой ступени.
Оптимальной толщиной ступенек считается 20 часть от ширины лестницы.
Лестничный проем предпочтительно делать не менее 2 м, это поможет исключить возможность ударения головой во время передвижения.
Рассчитывая угол наклона лестницы не стоит забывать, что по ней будут ходить дети и пожилые люди.
Пропорции общей ширины лестницы к ширине ступенек высчитываются из расчета 1 к 20.
Расчеты лестницы гусиный шаг нужно проводить особенно тщательно, внимательно делая все замеры. Для этого предпочтительно использовать калькулятор, что позволит получить более точные и правильные данные. Следуя правилам, в конечном итоге получится комфортная лестница с удобными ступенями, а все недочеты будут незначительными.
Пример чертежа лестницы с размерами
Технология выполнения лестницы «гусиный шаг» своими руками
Обладая минимальными навыками работы с древесиной выполнить простую прямую лестницу «гусиный шаг» можно своими руками. Для этого необходимо заранее произвести расчеты и определить ширину лестницы, угол подъема, количество ступеней и размеры пролета в плане. Если вы не обладаете навыками проектировщика, можно использовать готовый чертеж.
Технология выполнения лестницы
Изготовление опорных балок
Представленная на чертеже лестница относится к малогабаритным лестницам тетивного типа, то есть ступени опираются на пазы в несущих опорных балках – тетивах. Тетивы изготовляют из толстой сухой струганой доски. Оптимальная толщина доски – 60 мм, ширина – 30 см. Рекомендуемый угол наклона лестницы – от 45 до 60 градусов, при этом длина каждой тетивы при высоте потолка первого этажа 2,5 метра указан в таблице.
Таблица Угла наклона лестницы к длине тетивы
Разметку на подготовленную доску наносят по заранее начерченному на плотном картоне лекалу. При нанесении разметки необходимо помнить, что ступеньки располагаются в шахматном порядке, чередуя на каждой тетиве широкую и узкую стороны. Гнезда для посадки ступенек выполняют с помощью ручного фрезера. Для повышения точности можно изготовить шаблон из фанеры или МДФ с пазами и рейкой, обеспечивающей фиксацию шаблона на доске под нужным углом.
Процесс нанесения разметки на подготовленную доску
Изготовление ступеней
Ступени делают из сухой сосновой доски толщиной 36 мм. Доску отрезают по ширине, срезают один передний угол по прямой линии или по лекалу, после чего обрабатывают шлифовальной машинкой все острые углы. Нижняя ступень выполняется без срезанных углов.
Сборка лестницы
Лестницу собирают на полу или другой ровной поверхности. Кладут одну тетиву гнездами вверх и устанавливают в нее ступеньки, промазывая стыки герметиком для дерева. Сверху на ступеньки укладывают вторую тетиву и совмещают ступени с гнездами. Закрепляют тетиву на ступеньках с помощью деревянного молотка.
Процесс сборки лестницы
Установка тяжей
При нагрузке ступеньки прогибаются, а после обратно выпрямляются. При этом создаются усилия, способствующие расхождению тетив в разные стороны. Чтобы избежать этого, в трех-четырех местах под ступеньками устанавливают металлические или деревянные тяжи. Деревянные тяжи выполняют из сухого бруска. Их вставляют в специально сделанные сквозные пазы, а концы расклинивают стальными или деревянными клиньями. Металлические тяжи представляют собой шпильки необходимой длины. Под них в тетивах сверлят отверстие необходимого диаметра, закрепляют их с помощью гаек и закрывают декоративными элементами.
Различные способы крепления тетив
Установка лестницы и крепление перил

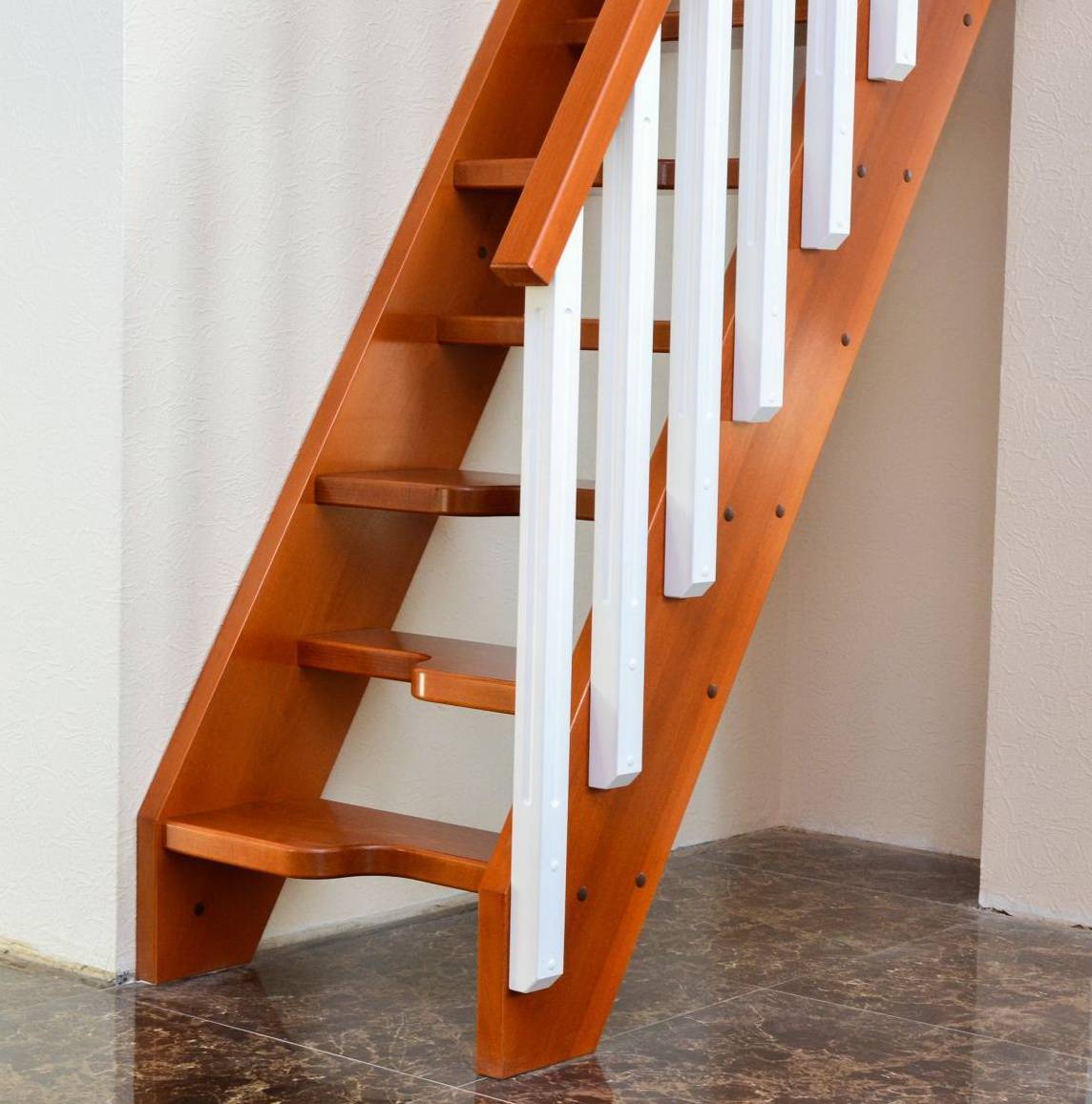

Лестницу ставят на предназначенное для нее место, нижним концом упирая в опорный брус, а верхним – в заранее выполненные в балке перекрытия пазы. Закрепляют опорный брус на балке пола с помощью анкерных болтов. Перила для лестницы «гусиный шаг» должны быть прочными, если лестница с одной стороны проходит вдоль стены, их выполняют только с одной стороны. Опорные столбы перил ставят на полу первого этажа в заранее подготовленные гнезда, дополнительно закрепляют их на шпильки. Балясины или рейки для перил устанавливают на верхнюю либо боковую часть тетив с помощью шпилек или саморезов, предварительно промазав стыки столярным клеем. Перила крепят саморезами изнутри.
Технология установки лестницы и крепления перил
Отделка лестницы
Лестница «гусиный шаг» обычно имеет довольно крутую форму, поэтому покрытие ступеней не должно быть скользким. Оптимальным вариантом является отделка лестницы лако-красочными материалами с последующим закреплением на ступенях накладок из нескользящего материала, например, ковролина. Лак или краску наносят на все деревянные конструкции лестницы после предварительной шлифовки и очистки от пыли. Если в дереве видны следы от крепления элементов, их закрывают деревянными заглушками или герметиком. При желании дереву можно придать любой оттенок, покрыв его морилкой или колером для дерева. Покрытие хорошо просушивают, при необходимости снова шлифуют самой мелкой наждачной бумагой и покрывают вторым слоем лака.
Лестница «гусиный шаг» относится к компактным лестницам. Она оригинально смотрится и занимает немного места, однако, в домах для постоянного проживания может быть не очень удобна, особенно если среди членов семьи есть пожилые люди или маленькие дети. В этом случае лучше установить маршевую прямую лестницу на второй этаж или поворотную лестницу.
Монтаж ступеней

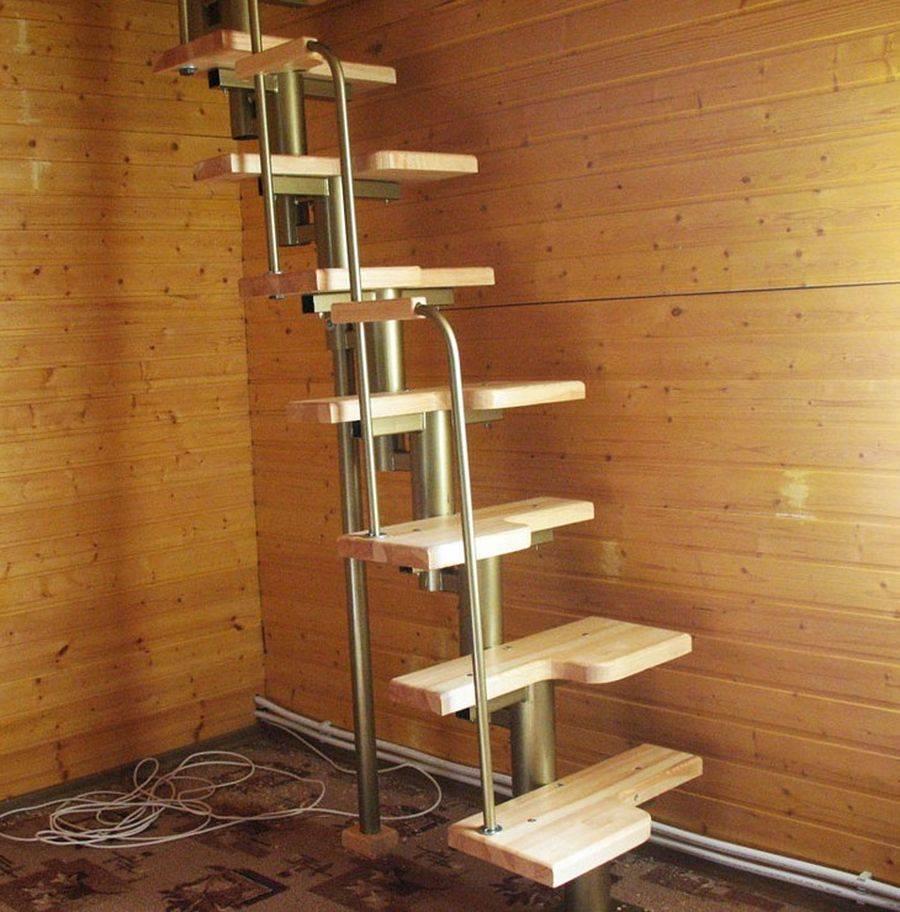

Для самостоятельного закрепления ступеней допускается использование клея, шурупов и гвоздей. Конструкции из дерева скрепляют при помощи создания врубок. Для более крепкого фиксирования детали соединяют гвоздями. В лестницах из металла ступени двойные. Снизу у них находится каркас, который производят при помощи сварки, либо винтов. Поверх каркаса укладывают доски.
Чаще всего в лестницах ступени оставляют открытыми, поэтому подступенки это только желание пользователя. Так же такой вид позволяет оставить больше места для нахождения на ней стопы. В лестницах из дерева монтаж ступеней делают при помощи создания врубок.

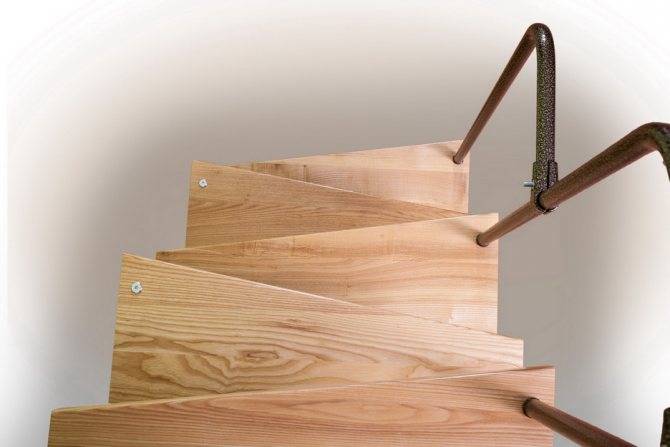

Вид ступенек может различаться. Самый популярный вариант, как внешне так и по удобству – ступень наполовину широкая, далее сужается примерно на три четверти. Так же некоторые используют в форме треугольника.
