Устройство крыши шале своими руками
Материал для такого типа крыши должен быть достаточно прочным.
Обязательным условием является крепкий пиломатериал. Современные здания возводятся из ячеистого бетона или кирпича, поэтому для мансардной части дома и кровли подбирать стоит дерево хвойных пород. С целью экономии обрешетка делается не сплошная, это скорее зависит от кровельного материала. Сюда наилучшим образом подходит деревянная или глиняная черепица, но современные здания можно отделывать и металлочерепицей. Итак, обрешетка для глиняной черепицы должна быть выполнена из брусьев сечением от 4,5 × 4,5 см до 6 × 6 см, здесь учитывайте расстояние между стропилами. Если вы решили покрыть дом металлочерепицей, то можно сделать ее сплошной или же с расстояниями между брусками 30 . 50 см.
Устройство кровли в стиле шале своими руками обязывает к оборудованию дома кровельными балками или стропилами, выпускающимися на метр . полтора от стены дома. Каждую балку обязательно закрепляют кронштейном внизу к стене, а потом на концах балок крепят обвязку, она будет опорой для кровельного материала. Если дом построен из кирпича, то во время укладки армированного пояса и зажимов для мауэрлата, заложите туда дополнительные анкера, чтобы крепить к ним кронштейны. Такое крепление стропил будет надежным и долговечным.

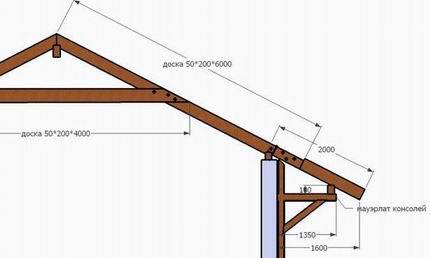

Схема постройки крыши шале.
После изготовления каркаса для кровельного материала, стоит подумать об утеплителе и самом покрытии, потому что крыша находится в непосредственной близости с жилыми комнатами. Есть простой и доступный природный материал для утепления, который не утратил своей функциональности и сегодня – это камыш. Трубчатые растения прекрасно способствует вентилированию пространства между самой кровлей и отделочными материалами, не давая застаиваться воздуху и не позволяя собираться влаге, она скатывается по камышу и испаряется.
Выбор кровельного материала, утеплителя
Так как крыша шале предполагает жилую мансарду, то необходимо подобрать такой вид кровли и утеплителя, которые позволят создать комфортные условия для проживания. Традиционно в качестве утеплителя используют камыш – экологический материал, который предупреждает скапливание конденсата. Камыш укладывают между стропилами и обшивают материалом, которым будут отделывать стены. Чаще всего в качестве утеплителя используют плиты из базальта, пенопласта или пенополистирола. Они обладают хорошими теплоизоляционными свойствами, а малый вес не утяжелит кровлю.
Важно: при использовании минеральной ваты в качестве утеплителя необходимо провести паро- и гидроизоляцию крыши.
Крыша шале конструкция фото
Крыша шале своими руками на сегодняшний день это возможно, так как большой ассортимент кровельных материалов позволяет выполнить эти работы быстро и качественно. Вид вашего дома будет зависит от кровли, которая используется:
деревянная черепица (гонт) – отличается высоким шумопоглащением, долговечностью, однако имеет высокую стоимость;
глиняная черепица – считается самым долговечным материалом, но ее укладка потребует значительных капиталовложений, так как потребуется усиленная стропильная конструкция из-за веса черепицы;
ондулин – листы прессованной целлюлозы, пропитанные битумом, характеризуются доступной стоимостью;
мягкая черепица – битумные ленты, просты в установке и эксплуатации, но все же их срок службы не превышает 30 лет;
металлочерепица при всех своих достоинствах в домах шале используется редко, так как при угле склона ниже 45 градусов возможна разгерметизация крыши, из-за того, что будет удерживаться снежный покров. А при склоне в 45 градусов и более увеличиваются затраты, связанные со стропильной системой, а также количеством использованной материала.
Особенности и преимущества крыши
Шале, которая также называется альпийская или большая крыша швейцарского типа, является одним из видов здания или дома, свойственным для альпийской области в Европе (Австрии, Франции, Швейцарии) во времена Прованса. Её выполняли из дерева с очень большими свесами, утяжеленной, мягко покатой крышей и широкими, хорошо поддерживаемыми карнизами, установленными под прямым углом к передней части дома. Благодаря этому альпийская шале может использоваться в экстремальных условиях, во время сильного ветра, дождя, и т.д.

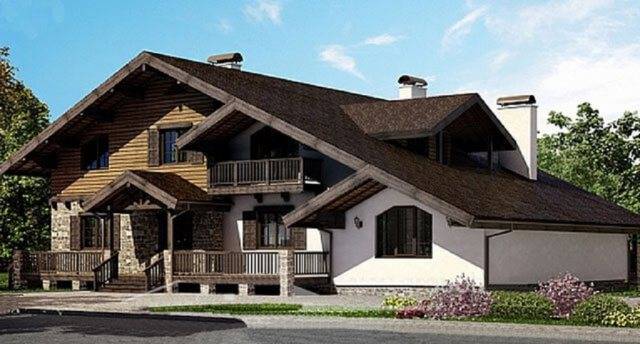

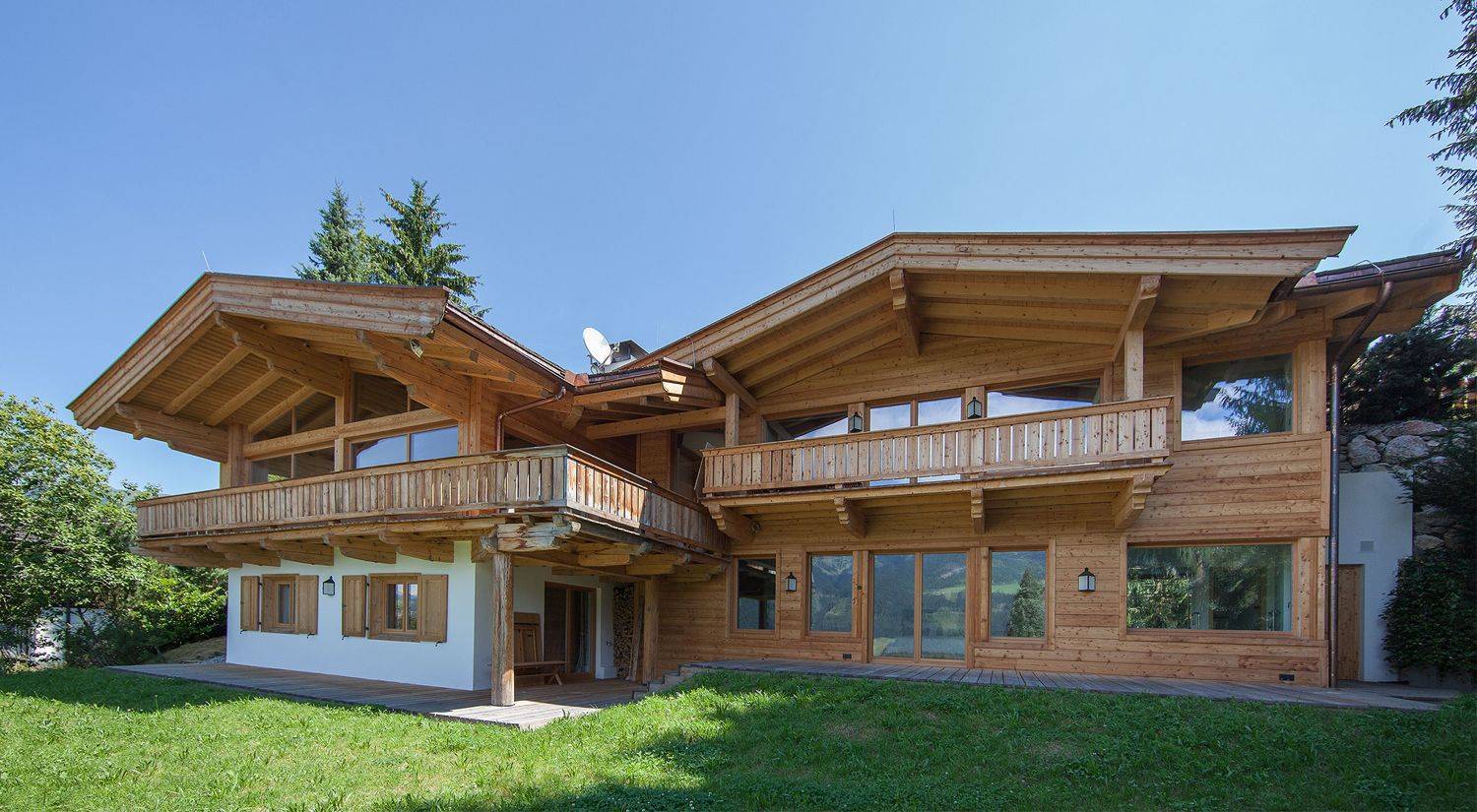

Фото — Ассиметричная крыша шале
Альпийское шале – это очень широкая двускатная крыша, в большинстве случаев деревянная, у которой очень широкий угол раскрытия кровли (от 100 градусов наклона) и небольшое расстояние до земли, поэтому часто водосток с неё не монтируется. Мансардная кровля является прототипом шале, но с более высоким коньком и резкими скатами. Кроме того у шале в обязательном порядке крыша простирается над боковыми частями дома. В большинстве случаев стены покрыты кровлей более чем на метр.

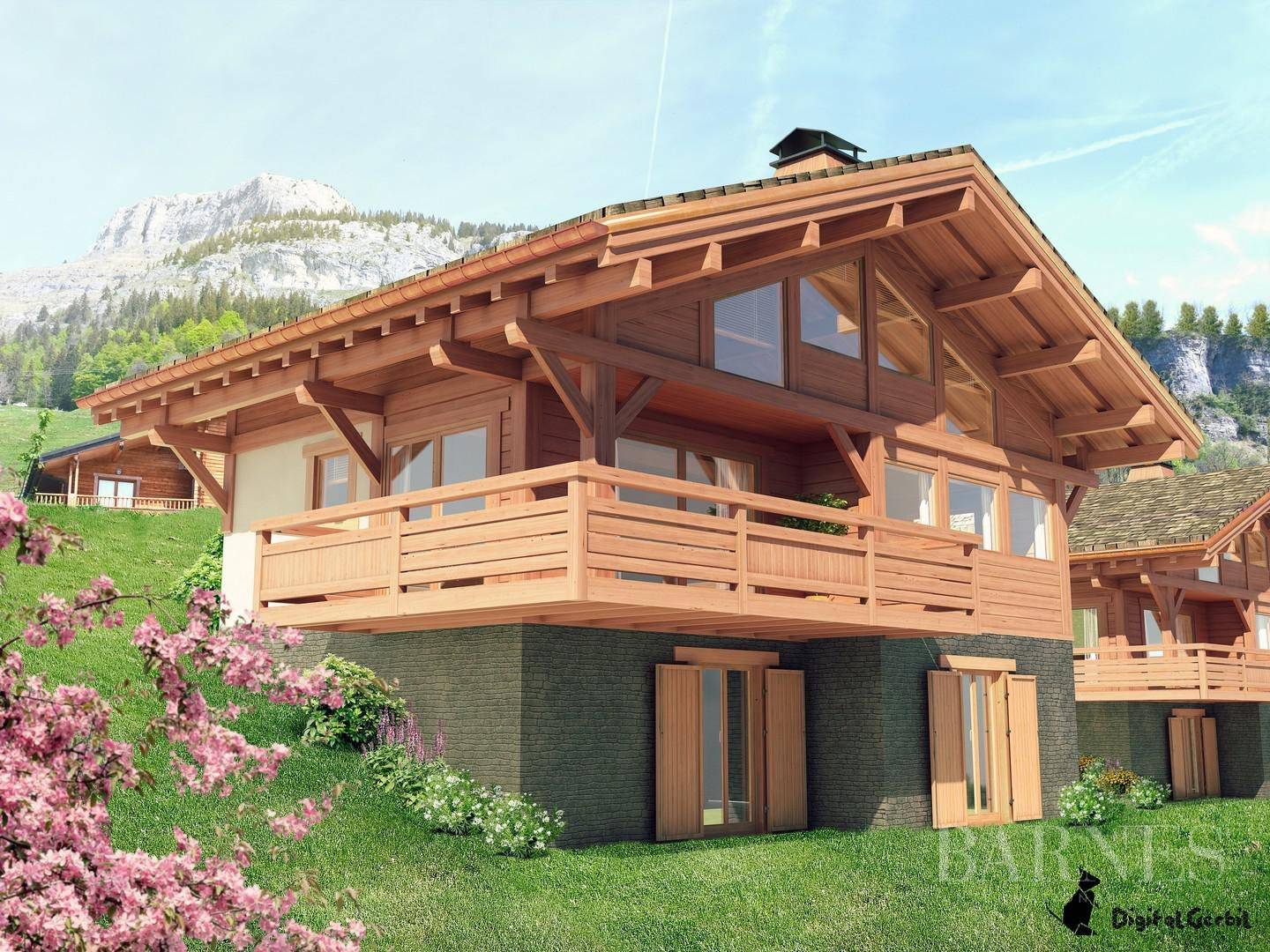

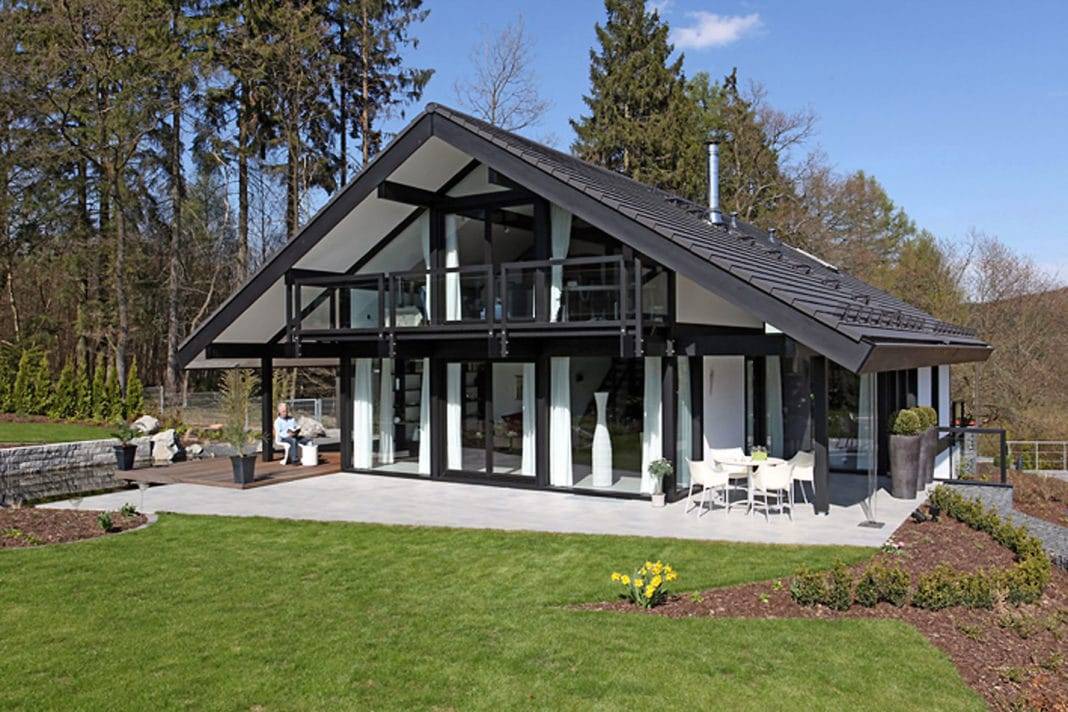

Фото — Крыша шале
Изначально шале не предназначалась для больших домов (от двух этажей), её использовали пастухи в своих жилищах, откуда и пошло название «временное укрытие» — шаллойт. В современных строениях конструкция более усовершенствована, потому её устанавливают как на низкие дома, так и на коттеджи из трех этажей.

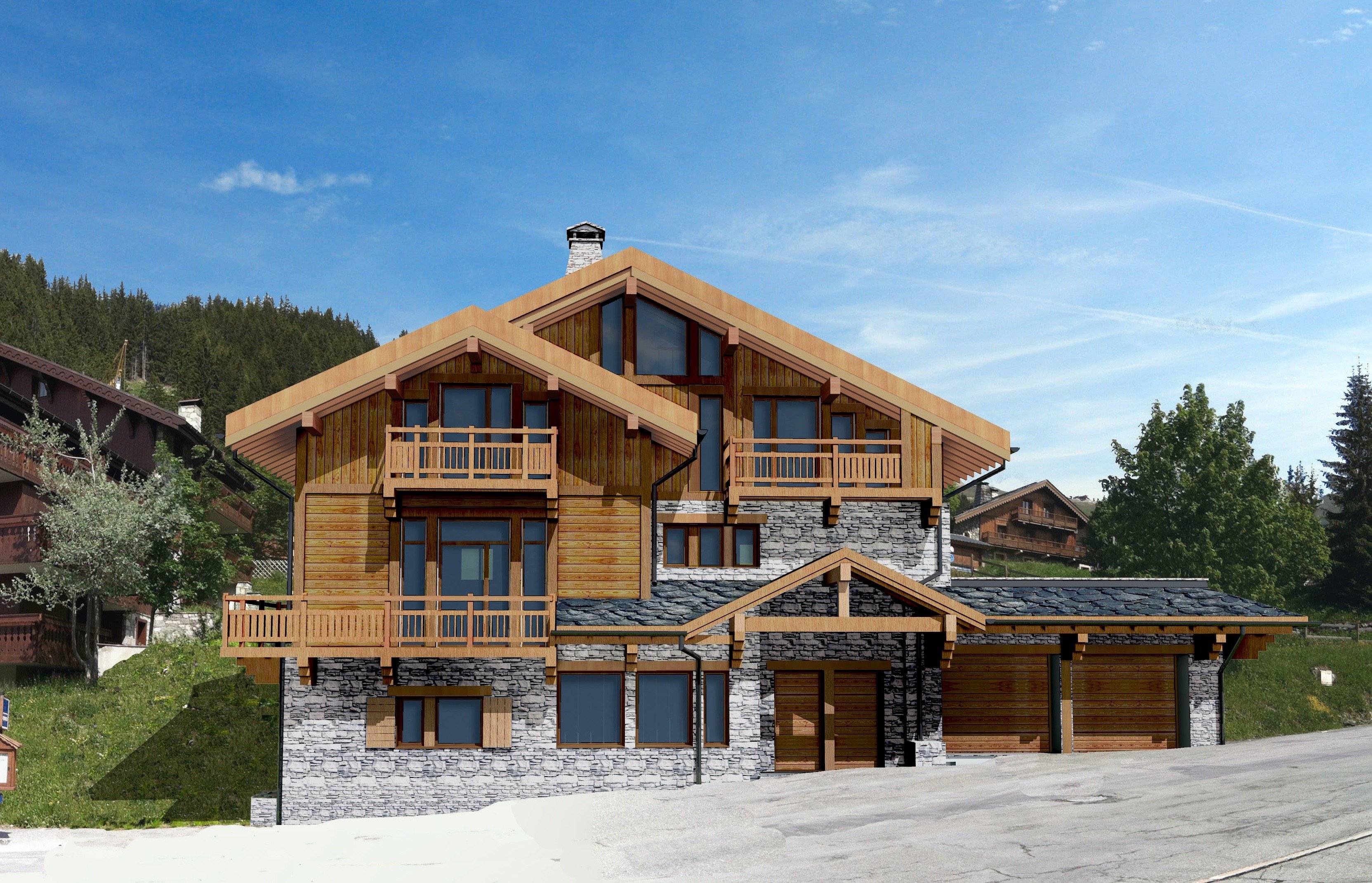

Фото — Ассиметричная двухэтажная шале
Удобнее всего сейчас покрывать шале профнастилом. Т.к. можно подобрать гибкий и легкий материал, который будет полностью соответствовать требования шале. Ассиметричная крыша в стиле шале смотрится очень интересно и стильно, создает неповторимый индивидуальный экстерьер.
Фото — Шале с профнастилом
Преимущества альпиской крыши:
- У неё достаточно простое проектирование, не требующее особых знаний инженерных наук;
- Отлично подходит как для одноэтажных, так и двух-, и трех- этажных домов;
- Её можно сделать у дома, где стены выполнены из камня, дерева, подойдет даже кирпич;
- Крыша быстро строится.
Видео: строительство дома с крышей в стиле шале
Утепление крыши: заботимся о тепле и уюте в доме ↑
Исходя из того, что под кровельным покрытием располагается жилое пространство, его требуется утеплять. Об использовании в этих целях камыша было рассказано выше. Основательное утепление кровли изнутри можно обеспечить, применив минеральную вату, стекловолокно или пенополистирол. Между утеплителем и покрытием кровли оставляют воздушную прослойку
Важно не забыть уложить пароизоляционный слой, чтобы избежать нарушения воздухообмена. Иначе образуется конденсат, и кровля будет разрушаться, подвергаясь гниению и поражению плесенью
Грамотное утепление крыши – гарантия уюта и комфорта в доме. Подчеркнуть самобытность дома с крышей-шале помогут декоративные потолочные балки внутри помещения
Дома шале смотрятся очень красиво и необычно. Первое, что выделяет такие строения и бросается в глаза – это оригинальная крыша в стиле шале. Но это не просто архитектурное новшество. Такой вид строений появился в альпийских горах давным-давно и был призван защищать пастухов от ненастья в горах. Фундамент и цокольный этаж возводился из камня, а на постройку верхней части постройки всегда шла древесина. До сих пор принцип «деревянный верх, каменный низ» остается неизменным в архитектуре шале, как, впрочем, и обязательная двускатная крыша с козырьком, сильно выступающим над стенами.
Такой вариант крыши шале очень практичен. Большой вынос кровли прекрасно можно использовать в качестве навеса для автомобиля
Можно, конечно, построить такой дом своими руками, предварительно досконально изучив огромное количество информации по данной теме. Но понять все нюансы, знание которых приходит лишь с опытом, наверное, невозможно. Поэтому самым оптимальным и правильным вариантом будет обращение к специалистам, построившим не один такой дом.
https://youtube.com/watch?v=utrwHxKZVmo
Устройство, схемы кровли и угол наклона
Устройство кровли шале
Особенность альпийских домов с крышей шале заключается в больших выносах козырьков и свесов за границы стен здания.
Устройством такой крыши подразумевается наличие стропил и кровельных балок, выпускающиеся по сторонам дома на 1,5-3 метра.
Крепление каждой балки выполняется к стене дома снизу кронштейном, после чего делают обвязку по краям балок, служащей в качестве опоры кровельного покрытия.
Однако чтобы создать такие большие свесы при устройстве армированного пояса (при возведении дома из бетонных блоков или кирпича) с монтажом шпилек для мауэрлата рекомендуется монтаж анкеров, служащих для фиксации кронштейнов.
Стропила в таких случаях надежно фиксируется помимо врезок также и анкерами.
Чтобы вынести торцовые карнизы, производится укладка конькового бруса и на уровне мауэрлата выносят балки на равнозначную длину конька. Именно на эти элементы опирается стропила и в дальнейший кровельный материал.
Устройство стропильной системы
В процессе проектирования дома расчет угла крыши шале производится, учитывая особенности местного климата, кровельного материала и количества осадков в летнее и зимнее время.
Пологая крыша должна выдерживать нагрузки от снежного покрова, именно поэтому делается усиленная стропильная система.
Перед монтажом крыши шале нужно делать полный проект дома, к чему обязывает необычность крыши, ее карнизы и длинные свесы.
Кровля дома в альпийском стиле

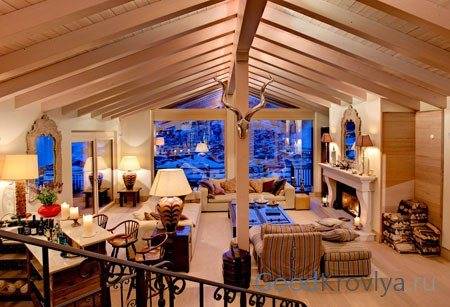

Из-за того, что домами с крышами шале предполагается монтаж мансарды, то нужно выбирать виде утеплителя и кровельного материала, которые могли бы обеспечить комфортное проживание людей. В подобных крышах традиционно в качестве утеплителя используется камыш.
Данный природный материал – экологически чистый, а благодаря наличию полостей в его стеблях предоставляется достаточная вентиляция подкровельного пространства, что не позволяет скапливаться конденсату.
Конденсат испаряется или стекает в водоотводящую систему по стеблям.
Камыш располагается между стропила и подшивается снизу материалом, выбираемым в качестве отделочного материала для потолка и стен мансарды.
Можно выбирать любой кровельный материал:
- Дранка или гонт;
- Солома, камыш;
- Гибкая или керамическая черепица, на основе битумов;
- Деревянная черепица;
- Композитные материалы, которые имитируют натуральные.
Применяемый традиционно гонт или деревянную черепицу и изготавливают из кедра, осины, дуба, лиственницы. Древесины подобных деревьев отличается высокой стойкостью к влаге и прочность. Помимо этого, кровельное деревянное покрытие предоставляет дополнительную теплоизоляцию и имеет шумопоглощающие свойства.
Внутренняя структура древесины поддерживает стиль старинной крыши, что модно в последнее время, а лиственница не требует даже дополнительной защиты от гниения, потому что имеет особую стойкость к влиянию влаги.
Но при устройстве кровельного покрытия из натурального материала нужно помнить, что их фиксация отличается от стандартного крепления распространенных современных покрытий.
Отличный вариант для крыши шале – керамическая черепица, которая органично может вписаться в окружающий ландшафт, она имеет длительный срок службы, это экологически чистый материал.
Эти дома отлично подходят в качестве дачных домиков, где можно опускать свесы крыши шале практически до земли, одновременно являясь стенами дома и похожие на шалаши.
Это интересно: Как застеклить балкон в хрущевке — описываем суть
Кровельные материалы
Дома, выполненные с крышей шале, сооружаются с мансардным помещением. Поэтому выбор материала для кровли должен учитывать эту особенность эксплуатации верхнего этажа. Так будет обеспечен комфорт нахождения в мансарде. Для утепления стоит использовать стандартные теплоизоляторы.
Иногда используют метод утепления с применением камыша, укладываемого между стропилами. Снизу его подшивают вагонкой или гипсокартонными листами. Утеплитель способен хорошо вентилироваться, что исключает образование конденсата. Этот безопасен и экологичен. Его можно укладывать в крышах шале ввиду небольшой массы.
Крыши шале иногда покрывают черепицей из натурального дерева. Для ее создания используют древесину разных пород. Однако больше предпочитают лиственницу, осину и дуб. Такая черепица долго служит и обладает звукопоглощающими свойствами. к настилу кровли ее крепят на шканты или скобы. Спустя время, такой материал становится серебристым.
Важно!
При наклоне кровли от 30 до 45 градусов снег будет скатываться на землю. Однако подобное покрытие стоит довольно дорого, поэтому вместо гонта часто используют мягкую черепицу
Этот материал очень востребован у частных застройщиков. Мягкая черепица продается в лентах, имеющих клейкий слой. К плюсам использования этого материала относят невысокую цену, привлекательный вид, небольшую массу и легкость установки. Для крыш шале этот вариант подходит больше остальных
Однако подобное покрытие стоит довольно дорого, поэтому вместо гонта часто используют мягкую черепицу. Этот материал очень востребован у частных застройщиков. Мягкая черепица продается в лентах, имеющих клейкий слой. К плюсам использования этого материала относят невысокую цену, привлекательный вид, небольшую массу и легкость установки. Для крыш шале этот вариант подходит больше остальных.
Однако мягкие черепицы имеют некоторые недостатками – обновлять покрытие крыши шале придется уже спустя 30 лет после монтажа. Стоит перечислить материалы, которые лучше выбирать для шале:
- лиственный гонт или дранка;
- композитное покрытие;
- черепица из натурального дерева;
- камыш;
- солома;
- черепица из керамики.
Последний материал тоже хорошо подходит для отделки шале. Керамическая черепица способна органично смотреться на фоне природного ландшафта. Служит она довольно долго. Однако, учитывая ее значительную массу, к прочности обрешетки и стропил следует предъявлять высокие требования.
Благодаря многоцветности структуры черепицы из керамики создают имитацию старинного материала, которая идеально подходит для шале. Материал обладает оригинальным видом, он отличается хорошей защитой от шумов и теплоизоляцией. Установки этой черепицы возможна на крышах шале от 40 до 45 градусов. Это объясняется ее весом, который создает определенную нагрузку на систему стропил.
Экстерьер строений альпийской стилистики
«Современным домам в силе шале присуще остекление поверхностей в больших объемах»
Альпийский домик – это строение с мощным фундаментом и первым этажом из монолитного добротного камня. На наших просторах, будучи возведенным из натуральных материалов, он выглядят особенно оригинально. В умеренных широтах отыскать горный камень непросто, поэтому его часто заменяют кирпичом или ячеистым бетоном. Последующий этаж и мансарду по традиции строят из стволов лиственницы или сосны.

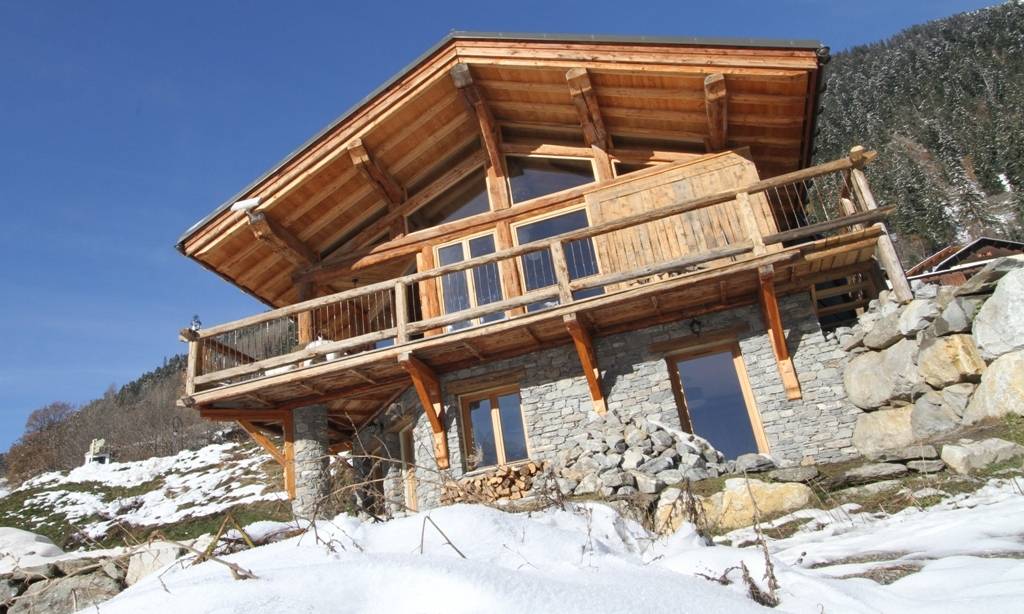

Традиционно цокольный этаж шале возводится из камня
Современным домам в силе шале присуще остекление поверхностей в больших объемах. Это оправдывает себя. Ведь при наличии живописных пейзажей вокруг, возникает желание любоваться ими и следить за происходящим в природе со всех ракурсов, а это возможно только при обустройстве панорамных окон. Проблемы непогоды нас не так волнуют, как альпийских пастухов, которые вынуждены довольствоваться маленькими окошками, да и стеклопакеты последних моделей способны вынести любые нагрузки и испытания.
Большое количество окон позволят вас насладится красотами природы
Современные шале стремятся ввысь, но при этом остаются прочно стоять на земле. В новых проектах предлагается остекление их фасадов, веранд и террас. Это придает зданиям более четкую форму и добавляет их внешнему виду лаконичности. Ощущение надежности глядя на дом возникает на интуитивном уровне. Чувство защищенности не покидает находящихся внутри ни на минуту.
Остекленная веранда пристроенная к дому
Узнать дома, построенные в стиле шале, не сложно. Их основным отличительным признаком служит необычная крыша. Свесы ее кровли выступают далеко за пределы стен, и это придает строению поразительную красоту. У крыши такого типа два предназначения:
1. Эстетическое.
2. Функциональное.
Шале в современном стиле
О первом мы уже упомянули. Практичность такой конструкции кровли позволяет надежно защитить фундамент от попадания дождевой воды, а зимой на скатах собирается роскошная снеговая шапка, которая улучшает теплоизоляционные свойства крыши и делает дом по-особому живописным.
Большая покатая крыша придает дому живописности
Что еще отличает шале от местной архитектуры, так это традиционность расположения относительно сторон света. Главный фасад должен быть сориентирован на восток. Жилые комнаты проектируют таким образом, чтобы они равномерно освещались солнцем в течение дня.
При проектировании сориентируйте главный фасад на восток

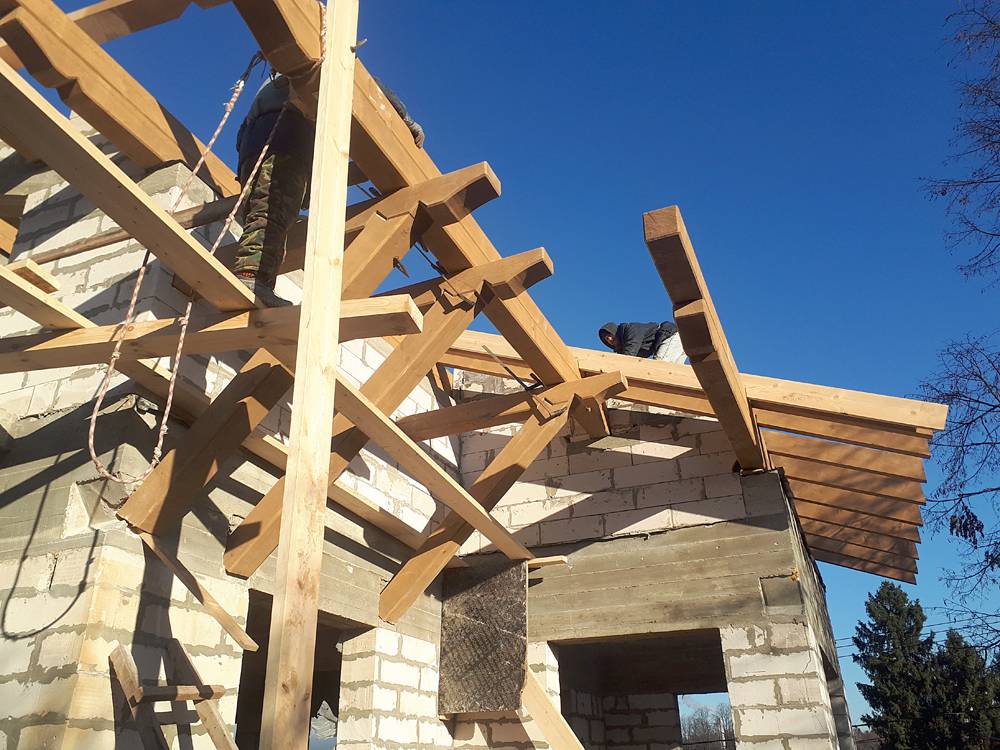

Монтаж крыши
Конструкция крыши шале не является сверхсложной, многие проекты выполняют самостоятельно. Самое сложное во всем устройстве – это правильно установить узлы. Рассмотрим пошагово, как сделать крышу шале:
Начать стоит с установки специального опорного бруса (150*150 мм), который также называю мауэрлат
Его закрепляем при помощи больших монтажных гвоздей;
Монтаж брусков осуществляется на стенах, при помощи анкеров, параллельно профнастил утепляется при помощи рубероида, полиэтиленовой пленки, гидроизоляции и т.д;

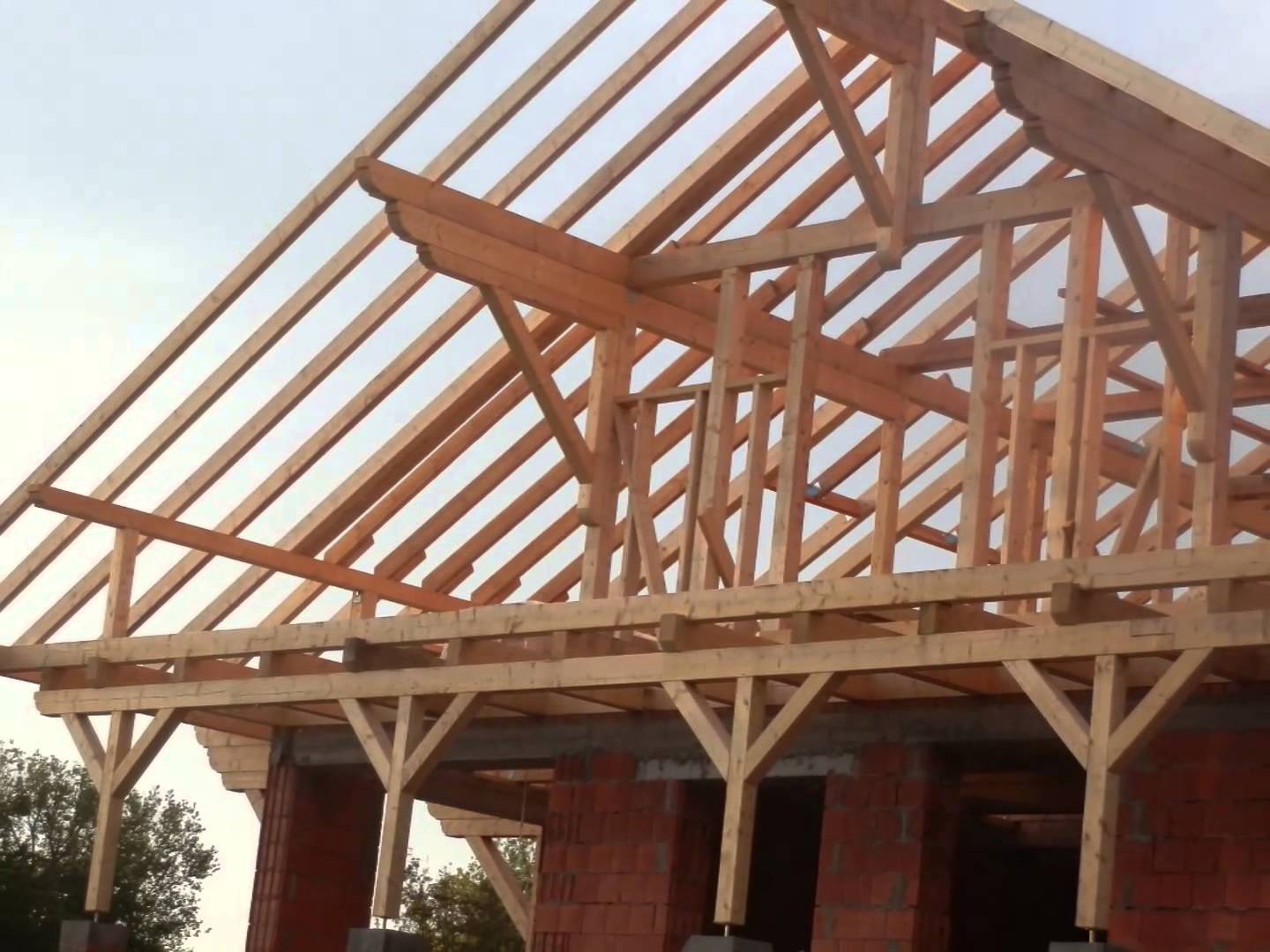

Далее устанавливаем стропила, их нужно подбирать зависимо от размера кровли, её ширины, угла наклона и отвеса;
Данная крыша устроена таким образом, что стропила к коньку монтируются только нахлестом скобами-накладками, но нижние окончания нужно устанавливать на балки при помощи скоб-скруток;
Чтобы увеличить жесткость, нужно установить между каждой стойкой и прогоном подкосы, которые увеличат сопротивление;
Для увеличения долговечности кровли важно не только соблюдать градус отвеса, но и защищать от воздействия воды и прочих осадков. Для этого нужно все места стыков покрыть специальной грунтовкой, а стропила и затяжки вывести на наружную стену минимум на полтора метра;
В России не рекомендуют делать свес более 60 см, т.к.тогда он будет менее устойчив, а к примеру, в северных регионах это не самый лучший выход
В центральных и южных климатических зонах можно установить свес более 2 метров;
Когда закончите монтаж стропильной системы, нужно перпендикулярным образом уложить обрешеточный брусок, сетка обрешетки подбирается в зависимости от сечения бруса, строительного материала, который будет использоваться для монтажа крыши.

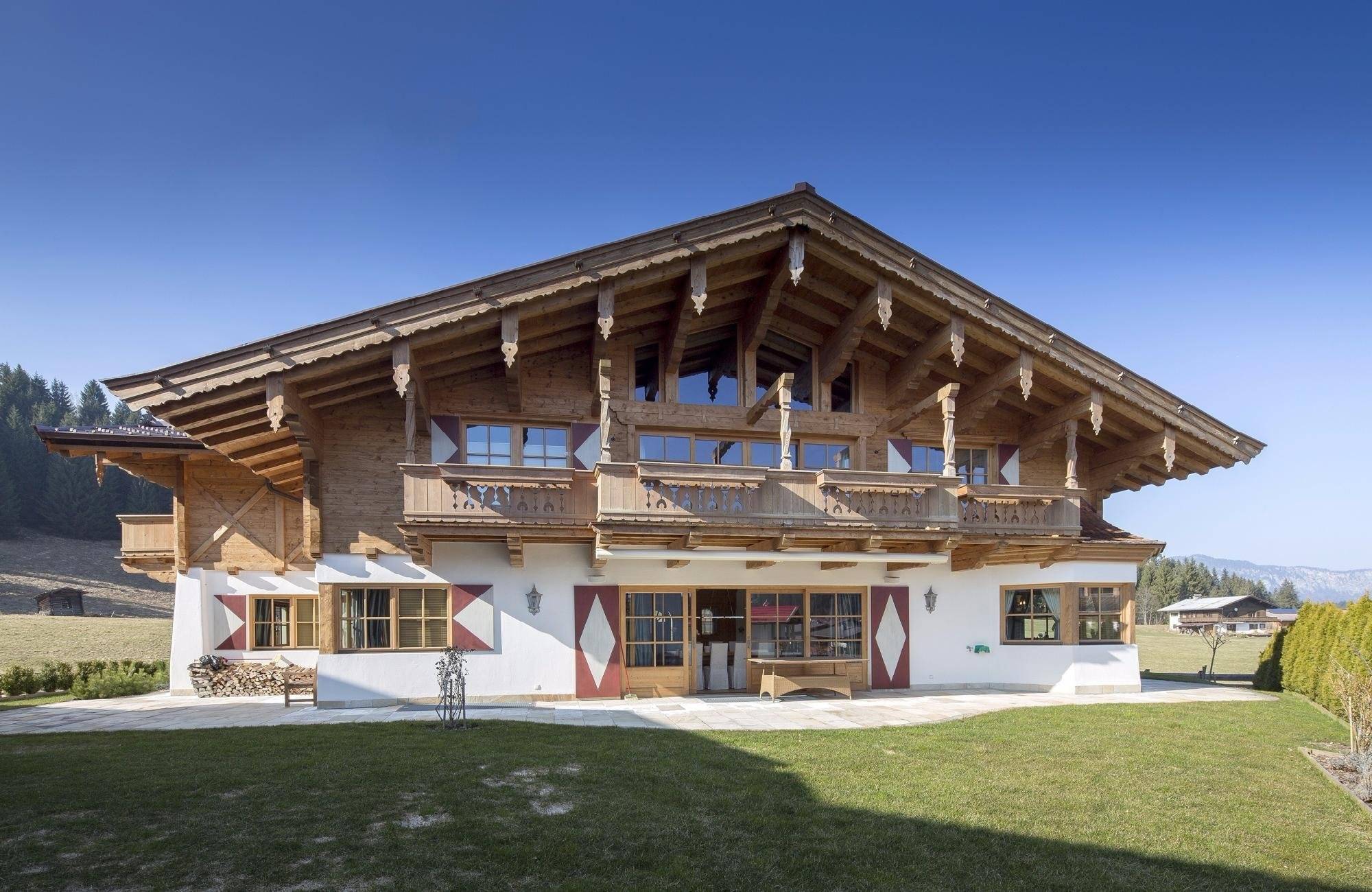

Фото — Широкая шале
Стоимость крыши шале достаточно низка благодаря простой системе установки стропил. Но в тоже время нужно будет приплатить за защиту крепежных элементов грунтовкой, создание хорошей системы утепления и вывод свесов за пределы стены.
Угол наклона крыши шале
Сегодня можно встретить здания с кровлей, построенной по схеме шале, с углом наклона от 10 до 45о. Высота подкрышного пространства при этом увеличивается с традиционных 1,5-2 м до 4 м. Понятно, что подобные решения применяются для строений и домов, расположенных в ветрозащищенной местности, поэтому особых проблем с ветровой нагрузкой у таких конструкций не бывает.
Высокая крыша шале с крутыми скатами — это больше дань моде, стремление использовать классический стиль в новой форме. Разумеется, высокая крыша дает возможность более продуктивно использовать подкрышное пространство, нередко на балках перекрытия устраивают второй жилой этаж или оформляют помещение в стиле средневекового замка.
Использование высоких кровельных конструкций в стиле шале в 1,5-2 раза увеличивает давление на стены, поэтому такие решения обычно используют в домах из армированного бетона, бутовой кладки или с несущим каркасом из металлопроката.
Архитектурные особенности крыши в стиле шале
Изначально шале называли альпийский домик, выполненный в сельском стиле. Такие постройки встречаются в горной местности Австрии, Швейцарии и Франции, предназначены для приюта путников и пастухов во время непогоды. От других архитектурных направлений шале отличается многоярусной системой возведения здания и широкой пологой крышей, выступающей за границы стен. Первые этажи домов обычно делают каменными, а верхние и мансардные — из деревянных материалов. Конструкция в стиле шале имеет покатую форму с небольшим углом наклона, защищает постройки от ветра, дождя и снега. Верхний этаж делают без глухого потолочного перекрытия и объединяют с чердачным пространством.
Монтаж крыши
Конструкция крыши шале не является сверхсложной, многие проекты выполняют самостоятельно. Самое сложное во всем устройстве – это правильно установить узлы. Рассмотрим пошагово, как сделать крышу шале:
Начать стоит с установки специального опорного бруса (150*150 мм), который также называю мауэрлат
Его закрепляем при помощи больших монтажных гвоздей;
Монтаж брусков осуществляется на стенах, при помощи анкеров, параллельно профнастил утепляется при помощи рубероида, полиэтиленовой пленки, гидроизоляции и т.д;
Далее устанавливаем стропила, их нужно подбирать зависимо от размера кровли, её ширины, угла наклона и отвеса;
Данная крыша устроена таким образом, что стропила к коньку монтируются только нахлестом скобами-накладками, но нижние окончания нужно устанавливать на балки при помощи скоб-скруток;
Чтобы увеличить жесткость, нужно установить между каждой стойкой и прогоном подкосы, которые увеличат сопротивление;
Для увеличения долговечности кровли важно не только соблюдать градус отвеса, но и защищать от воздействия воды и прочих осадков. Для этого нужно все места стыков покрыть специальной грунтовкой, а стропила и затяжки вывести на наружную стену минимум на полтора метра;
В России не рекомендуют делать свес более 60 см, т.к.тогда он будет менее устойчив, а к примеру, в северных регионах это не самый лучший выход
В центральных и южных климатических зонах можно установить свес более 2 метров;
Когда закончите монтаж стропильной системы, нужно перпендикулярным образом уложить обрешеточный брусок, сетка обрешетки подбирается в зависимости от сечения бруса, строительного материала, который будет использоваться для монтажа крыши.
Стоимость крыши шале достаточно низка благодаря простой системе установки стропил. Но в тоже время нужно будет приплатить за защиту крепежных элементов грунтовкой, создание хорошей системы утепления и вывод свесов за пределы стены.
Необыкновенно красиво выглядит крыша в стиле шале. За счёт своих больших свесов, покатых скатов и широких карнизов такая кровля кажется тяжёлой и одновременно необыкновенно уютной, напоминая домики в альпийской области Европы. Неслучайно её также называют альпийской или большой крышей швейцарского типа. Она хорошо проявляет себя в условиях обильных снегопадов и сильных ветров. Возведение крыши шале возможно осуществить своими руками.
Альпийское шале представляет из себя очень широкую двускатную крышу, материалом для которой чаще всего служит дерево. Особенностью её является использование очень широкого угла раскрытия кровли — более ста градусов, а также небольшого расстояния до земли, что позволяет не устанавливать на неё водостоки
. Кровлю мансардного типа можно охарактеризовать как прототип шале, с тем отличием, что она имеет более высокий конек и резкие скаты. Ещё одной отличительной чертой крыши в стиле шале является большой свес за стены дома, который чаще всего превышает расстояние в один метр.
Для такого стиля дома характерно наличие балконов, террас и мансард, которые располагаются под широкими выносами крыши
.
Благодаря большой длине свеса крыши в стиле шале, под защитой находятся отмостка, стены, цоколь. Такая конструкция обеспечивает некоторую затенённость окон, что может быть полезно для домов, строящихся в тёплом климате. Иногда прибегают к интересному методу: в местах крыши, находящихся над окнами, делают просветы в виде решётки. Её летом засеивают плетущимися растениями, а зимой, когда цветения нет, образуется дополнительный свет.
Иногда в проектах крышу шале немного изменяют, делая свес до земли. В таком случае получается что-то вроде «шалаша», где роль стен играет стропильная система.
Такая крыша может быть выполнена ассиметричной, имеющей разные уровни. Это позволит создать ещё более неповторимый внешний вид. Для устройства такой крыши больше всего подходит профнастил, имеющий необходимую мягкость и лёгкость.
Среди преимуществ крыши в стиле шале можно назвать
:
Благодаря пологим скатам не образуются залежи снега.
Можно исключить установку водостока.
Возможность организации пространства под свесами в виде террас.
Основным недостатком крыши в стиле шале может стать большой расход материала, что увеличивает её стоимость
.
Как сделать крышу шале
Традиционно у шале должны быть достаточно мощные стропила и кровельные балки, их концы должны выпускаться по бокам кровли, главным требованием является соблюдение границы – не менее 1,5 метра, но не более 3, иначе конструкция будет неустойчива.

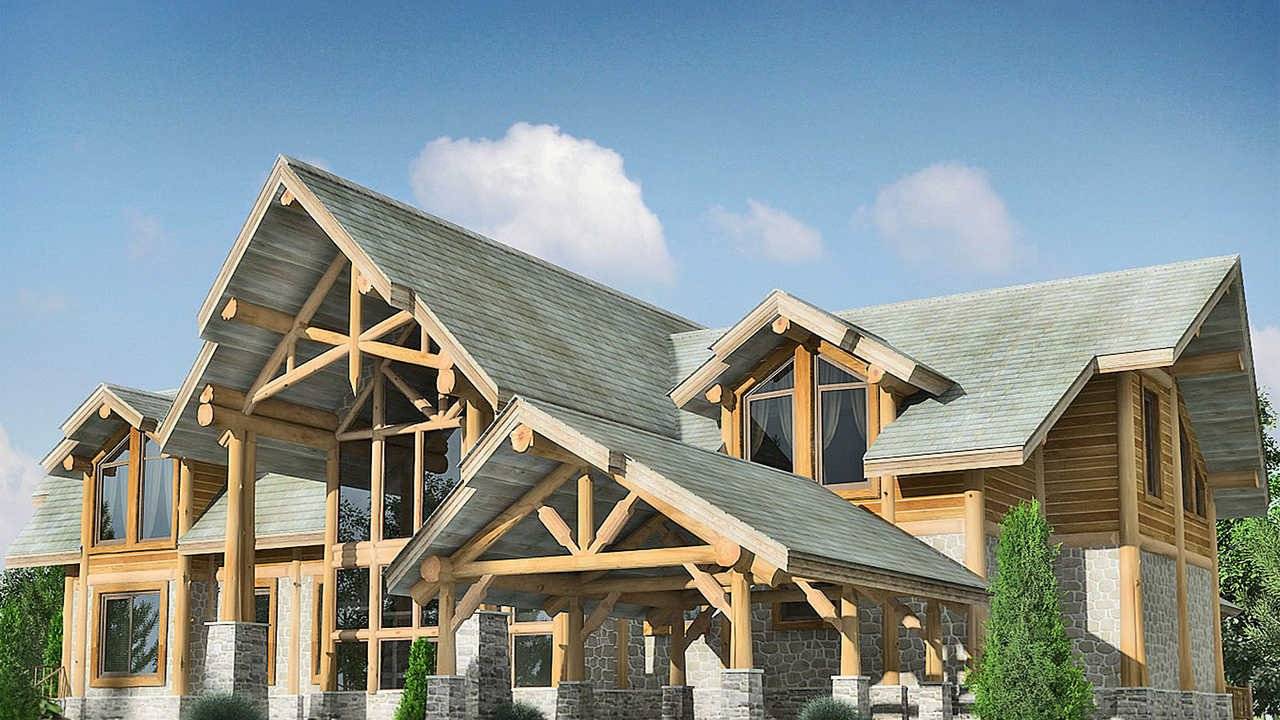

Фото — Деревянная шале
Чтобы правильно все расположить нужно:
- Каждую балку нужно снизу к стене закрепить при помощи кронштейна, схема представляет собой шахматку. При таком строении кровля не только будет надежно закреплена, но и красиво дополнит экстерьер дома;
- У каждого современного дома должна быть обвязка, которая одновременно играет роль стильного декора и опоры кровельного покрытия. Монтаж этой части лучше осуществлять профессионалу, т.к. именно на данный участок идет самая большая нагрузка.
- В том случае, если фасад дома выполнен из кирпича, гипса, бетонных плитовых блоков или ракушняка, когда будете делать армированный пояс, то в него можно замуровать специальные шпильки для каркасного мауэрлата. Особенно такой конструктив необходим при создании очень широкой свисающей кровли, которая в значительной мере опускается к земле (до 160 градусов). В таком случае бревна будут закреплены не только подпорками, но и при помощи анкеров.
Предлагаем ознакомиться Как перекрыть правильно крышу дома
Угол наклона крыши для шале стандартный, такой же как и для прочих кровель. У двухскатной кровли необходимо придерживаться показателя в 20-45 градусов, в ассиметричной от 30. Главное следить за традиционной величиной откосов.
Фото — Оригинальная идея крыши шале
