Крыша из поликарбоната своими руками + фото

Структура кровельного пирога

Конструкция кровельного пирога для поликарбонатной крыши определяется с учетом условий ее дальнейшей эксплуатации. В самом простом случае – например, при возведении беседки или крытой парковки – структура будет состоять всего из трех компонентов: каркаса, обрешетки и непосредственно кровельного материала.

Если планируется строительство кровли для веранды или террасы, используются дополнительные материалы для повышения влаго-, паро- и теплоизоляции. При необходимости также монтируется контробрешетка, которая располагается над основной обрешеткой.

Пароизоляционный материал обязательно должен находиться в нижних слоях кровли, а гидроизоляционный – в верхних, между контробрешеткой и поликарбонатными панелями. Их расположение должно быть именно таким, в противном случае паро- и гидроизоляция не будут справляться со своими основными функциями.

Иногда добавляется еще один элемент – слой лакокрасочного покрытия. Наружные поверхности поликарбонатных листов окрашиваются в случаях, когда необходимо добиться максимальной защиты от солнечного света. Во-первых, это может потребоваться из соображений личного комфорта жильцов: под затемненной кровлей людям будет уютнее в жаркие летние дни.

Во-вторых, покраска поликарбоната в белый цвет позволит добиться максимальный светоотражающих свойств и исключить чрезмерный перегрев металлических элементов каркаса под воздействием солнечного излучения.

Основные преимущества поликарбоната

При осуществлении выбора данного материала для пристройки к дому, стоит ознакомиться с его положительными сторонами:

Из всех видов материалов он наиболее прочный. Например, по сравнению со стеклом, материал в 200 раз крепче;
Гибкость поликарбоната – позволяет легче его транспортировать, а также пристраивать разнообразные по сложности архитектурные формы (цилиндры и арки);
Отличная пропускная способность света, благодаря чему веранда, пристроенная своими руками, всегда ярко освещена;
Низкая теплопроводность – этот фактор дает возможность удерживать определенную температуру в пристройке к дому, а потому снижаются затраты на дополнительное отопление;
Легкость сборки – качество материала позволяет пристраивать веранду из поликарбоната за короткий промежуток времени;
Маленькая стоимость материала;
Высокая устойчивость к пожарам – веранда, пристроенная к дому своими руками, является безопасной для проживания, потому как при пожаре поликарбонат не выделяет дым.

Крыша, как венец постройки

В соответствии с проектом, который был вами разработан и эскизами с нанесёнными размерами, вашими руками была построена беседка на даче. Теперь встал вопрос о выборе кровли и вида крыши, как завершающий этап строительства.

Крыша, как венец постройки должна завершать вашу работу подчёркивая мастерство, вкус и творческий подход хозяина. Перебрав несколько вариантов, остановились на крыше для беседки из поликарбоната.

Строительства любой постройки заканчивается настилом кровельного материала. Крыша беседки из поликарбоната стоит не дорого, обеспечивает хорошее освещение, отвод дождевой воды и снега. Этот материал является хорошим шумо- и теплоизолятором, простой в транспортировке и обработке. Владельцев загородных участков привлекает возможность создать крышу любой конструкции по доступной цене.

Основные этапы

Крыша из поликарбоната, как и любые другие виды кровли для дома, требует предварительного возведения стропильной системы. Стропильные балки под крышу нужно устанавливать так, чтобы стык листов приходился на самую средину стропила. Стропилами могут служить бруски из дерева сечением не менее 40х60 мм. Расстояние между осями соседних стропил должно составлять 1,01 м. На стропилах монтируется каркас-обрешетка из стали, алюминия или поликарбоната. Реже для этих целей используются деревянные бруски 30х40 или 40х50 мм и доски шириной около 60 мм и толщиной 30 мм. Отдельные элементы каркаса приворачиваются к стропилам саморезами. Поликарбонат подбирается по толщине из такого расчета:

для больших проемов на промышленных зданиях используются листы толщиной 32 и 16 мм. Такая кровля годится для крыш АЗС, навесов на автостоянках, автовокзалах;
толщина 4 мм подходит для крыш парников и теплиц;
для сооружения кровли для дома вполне подойдет толщина 8-12 мм;
цвет может быть любой. Чем светлее, тем выше светопроницаемость материала.

Все швы герметизируются силиконовым герметиком, при длине листов поликарбоната, равной скату крыши, отпадает необходимость герметизации стыков.

Поликарбонатные листы укладываются защитной пленкой с надписью вверх. К каркасу крепятся саморезами с термокомпенсационными шайбами. Шаг саморезов около 30 см. Предварительно в поликарбонате сверлится отверстие диаметром примерно на 2 мм больше, чем диаметр самореза. Саморезы закручиваются не до упора. Лист должен иметь возможность двигаться при перепадах температур. Крепление профиля разборного начинается с крепления его нижней части. Затем в нее вставляется край листа и только после этого крепится верхняя часть разборного профиля. Все швы герметизируются силиконовым герметиком. При длине листов, равной скату крыши, отпадает необходимость герметизации стыков. Герметик используется только для обработки стыков между соседними листами. При использовании поликарбонатных каркасных элементов и эта необходимость отпадает, так как стыки закрываются специальными накладками, обеспечивающими герметичность. Защитная пленка с надписью снимается с собранной из поликарбоната крыши в последнюю очередь.

При возведении крыши арочной конструкции монтаж обрешетки не обязателен. Достаточно лишь для большей прочности соединить между собой арочные конструкции. Разрезать или сверлить лист лучше на ровной плоской поверхности, не снимая с него защитной пленки. Инструменты те же самые, что и для обработки дерева и пластика.

Чтобы крыша из поликарбоната служила долго, нужно ее чистить от пыли и грязи.

Особых сложностей в монтаже кровли из поликарбоната нет. Успехов в работе!

Установка стропил для прозрачной крыши

Даже приобретение самого дорогого пластика не всегда сможет обеспечить надежность крыши и выполнение всех возложенных на нее функций. Главное – это правильно спроектировать и соорудить несущую стропильную систему.

Для каркаса используют деревянный брус сечением 40х60 мм или стандартный металлический профиль. Для усиления основы применяют дополнительные бруски, располагая их в поперечном и продольном направлении.

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

В некоторых случаях целесообразно приобрести готовый комплект профилей, который обычно всегда имеется в ассортименте строительного магазина. Для работы понадобятся различные каркасные элементы, включая коньковые, торцевые профили, соединительные детали для проведения наружных и внутренних операций.

Установку стропил производят по заранее подготовленным чертежам. Для крыши веранды или террасы расстояние между продольными элементами составляет 70-100 мм. Чем тоньше пластик, тем меньшее расстояние следует выбирать между ними. Стропила крепятся таким образом, чтобы стыки поликарбонатных панелей располагались ровно посередине балок с нахлестом 1-1,5 см. После сооружения основного каркаса устанавливают соединительные и торцевые профили.

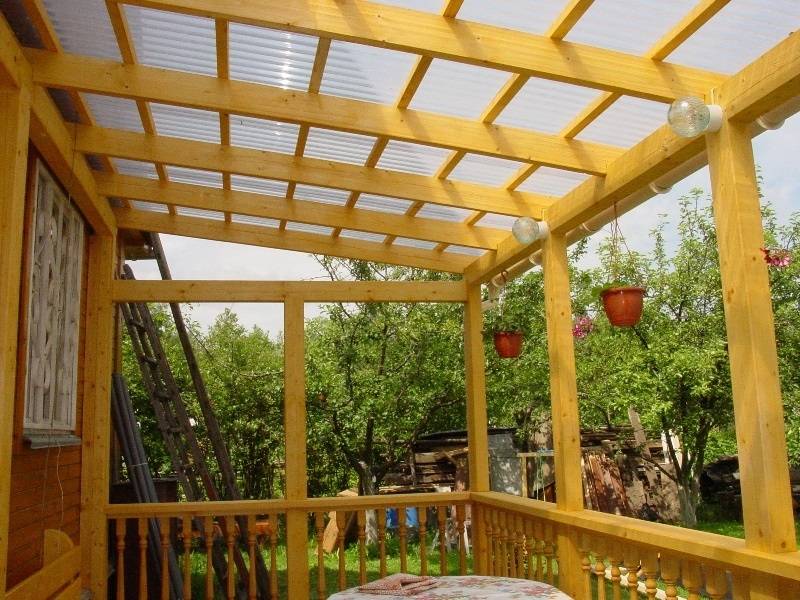

Поликарбонат – оптимальное решение для прозрачной крыши террасы

С некоторых пор поликарбонат стал особенно популярным и быстро завоевал лидирующую позицию на рынке кровельных материалов. Это обусловлено уникальными свойствами полимера, которые позволяют особенно легко производить монтаж и придавать ему любые формы. Укладка настила из пластика занимает несколько часов, а стоимость материалов и комплектующих лишь незначительно уменьшит семейный бюджет.

Поликарбонатная крыша обустраивается над теми сооружениями, где нужен естественный свет. Сюда входят: террасы, веранды, беседки, летние площадки для отдыха. Чтобы произвести работы по монтажу прозрачной крыши грамотно и технически верно, необходимо ближе ознакомиться со свойствами поликарбоната и технологией его укладки.

Уникальные физические свойства высокотехнологичного полимера делают его наиболее востребованным в нашей стране. Материал не теряет своих свойств при эксплуатации в огромном диапазоне температур – от -40 до +120 градусов Цельсия. Кроме того, произведенные из него изделия отличаются следующими преимуществами:

стойкость к сильным перепадам температур, механическим повреждениям, ударам;
удобный монтаж благодаря исключительно низкому весу и гибкости;
высокий показатель светопроницаемости – возможность использовать не только для кровли, но и для стен придомовых строений;
несмотря на малую толщину листов, отличается высокими тепло- и звукоизоляционными свойствам;
не выгорает под действием ультрафиолетовых лучей, свойство распространяется даже на цветные изделия;
разнообразие геометрических исполнений крыши – арочная, купольная, прямоугольная, многогранная;
возможность выбора толщины листов – 4-16 мм;
надежная защита от любых атмосферных осадков.

Применение поликарбоната

Одним из направлений применения данного материала является монтаж крыш. Материал подходит для установки кровельных конструкций самых различных форм. Это может быть двухскатная, односкатная крыша из поликарбоната или шатровая.
Поликарбонатом можно покрыть не только крышу жилого помещения, т.к. это подходящий вариант и для террасы. Он сделает ее более комфортной и уютной. Террасная площадка увеличивает полезную площадь дома и одновременно позволяет насладиться полноценным отдыхом на природе. Крыша террасы должна быть продолжением архитектурного ансамбля основного здания. Преимущественно она сооружает без чердака. Основной функцией террасной крыши является защита площадки от яркого солнца и осадков. С этой задачей успешной справится поликарбонат.

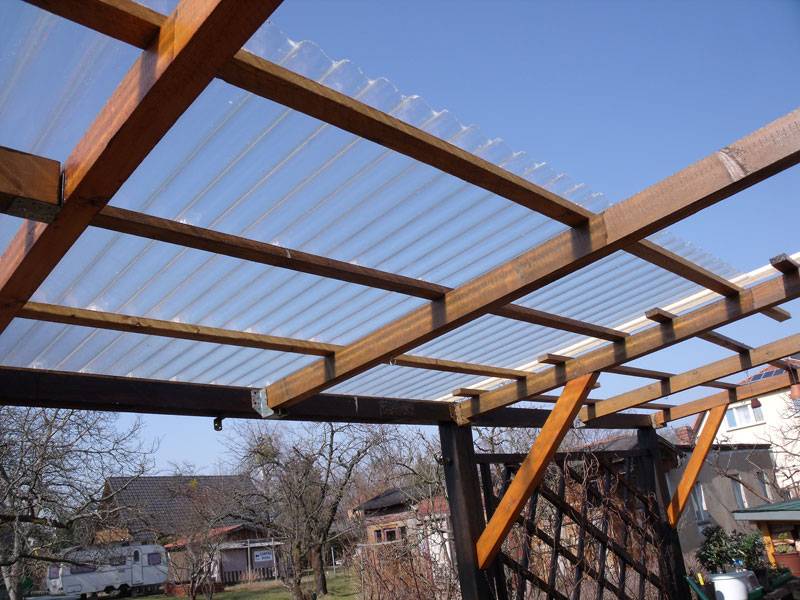

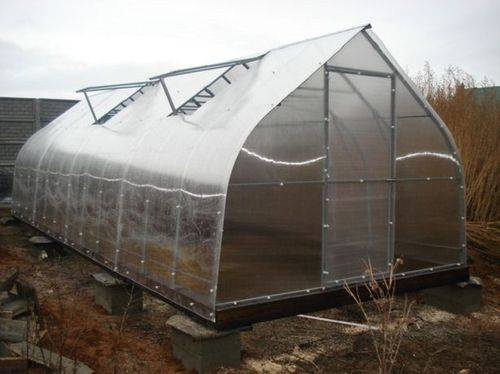

Крыши из поликарбоната. Фото:

Технология монтажа поликарбонатной кровли

Если вы не знаете, как сделать крышу из поликарбоната, то приведенная ниже технология позволит вам выполнить всю работу самостоятельно. При этом независимо от вида крыши. Так, чтобы покрыть крышу поликарбонатом необходимо подготовить такие инструменты и фурнитуру:

Болгарку или электролобзик;
Специальные винты-саморезы с уплотнительными шайбами из полимера;
Фиксирующие соединительные профили;
Декоративные закрывающие профили;
Торцевые профили;
Самоклеящуюся пылезащитную ленту.

Необходимо спланировать процесс таким образом, чтобы все подготовительные работы (установка каркаса из металлопрофиля, резка панелей) были проведены до подъема плит на кровлю. Это поможет вам сэкономить время.

Процесс монтажа будет выглядеть таким образом:

Панели нарезают в соответствии с нужными размерами. При этом скорость резки подбирают индивидуально, методом проб. При медленной резке материал может крошиться, а при слишком быстрой — оплавляться по кромке

При резке панелей и профилей для арочного перекрытия стоит брать во внимание то, что длина торцевого профиля при изгибе будет несколько большей, чем длина панели. Поэтому профиль лучше отрезать с запасом 15-20 см. Потом при монтаже дугообразного перекрытия его просто подрезаем.
Теперь необходимо немного отвернуть защитные пленки по краям и заклеить их пылезащитной плёнкой

Торцы закрывают торцевыми профилями.
С нарезанной панели снимают нижнюю защитную плёнку. При этом верхнюю пленку с логотипом компании-производителя пока не убирают. Именно эта сторона покрытия должна смотреть вверх при монтаже. По окончании работ её аккуратно снимают.

Потом при монтаже дугообразного перекрытия его просто подрезаем.
Теперь необходимо немного отвернуть защитные пленки по краям и заклеить их пылезащитной плёнкой. Торцы закрывают торцевыми профилями.
С нарезанной панели снимают нижнюю защитную плёнку. При этом верхнюю пленку с логотипом компании-производителя пока не убирают. Именно эта сторона покрытия должна смотреть вверх при монтаже. По окончании работ её аккуратно снимают.

При фиксации плит к каркасу стоит быть внимательными и соблюдать параллельное расположение ребер панелей каркасу кровли. Это обеспечит свободное схождение влаги и снега по кровле. При этом нижний край плиты должен выступать за каркас кровли на 20 см. Эти свесы обеспечат защиту стен здания от дождя. Верхний край панели ровняем по горизонтальному каркасу конструкции.
Теперь фиксируем специальный профиль-основание на продольной стропилине кровли специальными саморезами. В него вставляем лист поликарбоната. По горизонтальной полосе панель также фиксируют саморезами. Но для них нужно делать отверстия, на несколько сантиметров превышающие сечение крепежа. Это будет так называемый технический зазор на расширение и конденсацию. На один лист шириной 210 мм можно использовать до 5 шт. крепежей.
После того как один лист смонтирован, прижимной профиль-основание накрывают закрывающим профилем. При этом стоит убедиться, что он надежно прижат по всей длине.
Теперь нужно надеть прижимной профиль-основание с другого края листа и зафиксировать его к каркасу по аналогии с первым. Затем все действия делайте по аналогии с предыдущими, продвигаясь таким образом слева направо или наоборот.
По окончании работ с верха кровли снимают защитную пленку. Затягивать с её удалением не стоит, поскольку при нагревании на солнце плёнка удаляется более тяжело.

https://youtube.com/watch?v=9U4tgj8E5vA

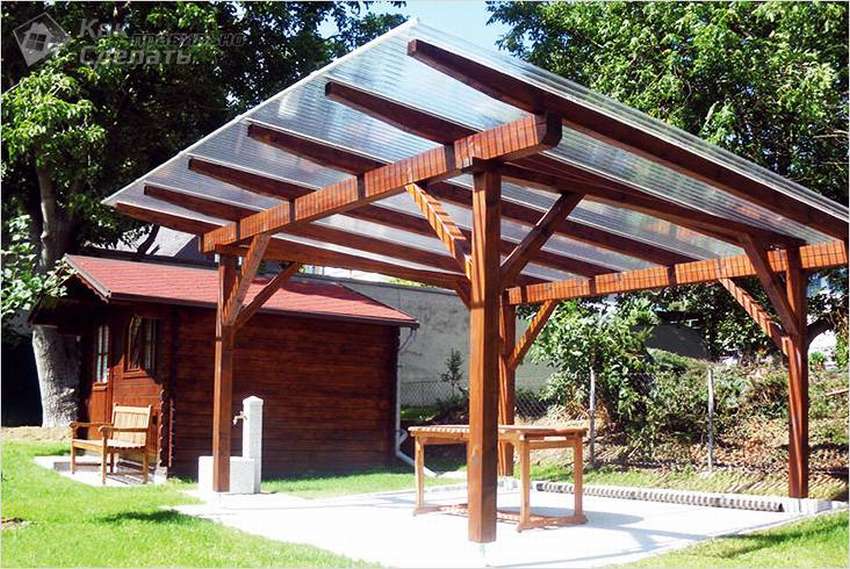

Односкатная крыша

Односкатная крыша из поликарбоната для беседки своими руками, строится в соответствии с проектом и технологии кровли. Стропилины устанавливаем наклонно на верхнюю обвязку беседки с наклоном не менее10 градусов. Расстояние между стропилин 50-80 см.

Впереди оставляем напуск (козырек), по задней стенке – хороший спуск позволяющий осадкам стекать дальше от стенки. По стропилинам настилается обрешетка из обрезной доски 20-25мм. толщиной, желательно на расстоянии 25-30 см. друг от друга.

Ячеистый поликарбонат выбранного цвета режем на ровной площадке, на земле, необходимого размера

Очень важно установить и закрепить первый лист, соблюдая направления, как по длине крыши, так и по ширине

Обратите внимание – какой стороной лист устанавливается наружу

Лист поликарбоната крепим саморезами через просверлённое отверстие немногим большего диаметра, чем саморез. Сильно не затягивать, избегая деформации листа. Термошайбы и прокладки потом закрываем декоративными заглушками.

Стыки между листами закрываем соединительной рейкой, торцы листа (ячейки), предварительно заклеив липкой лентой, закрываем специальным профилем. Защитную плёнку, как изнутри, так и снаружи листа удаляем сразу. На зиму крышу можно оставлять открытой, поликарбонат хорошо выдерживает перепады температур.

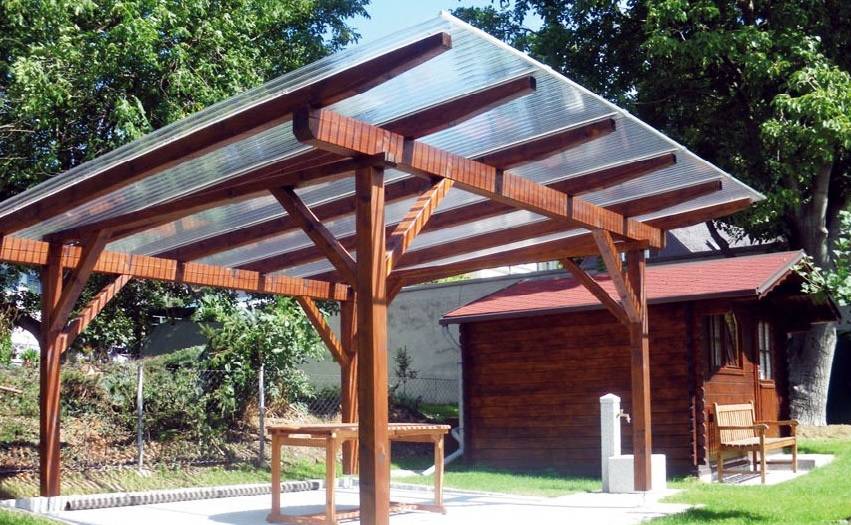

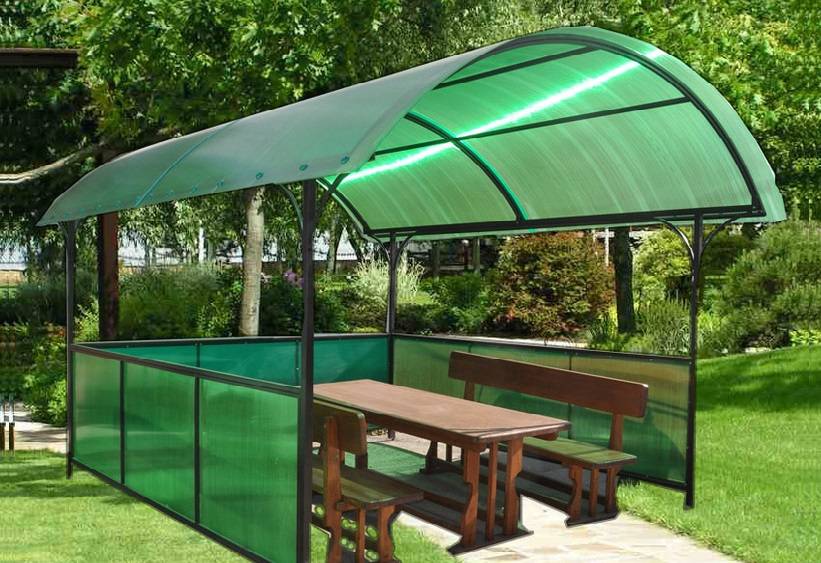

Беседка на участке с крышей из поликарбоната выглядит легкой и изящной. Поликарбонат, имея различные цвета украсит любое строение, крыша прослужит долго при соблюдении всех правил и норм при установке.

Материалы для кровли

Крепление – применяется термошайба с защелкивающейся крышкой. Жесткое крепление не допускается, так как материал изменяет объем под действием тепла и влажности, и при жесткой фиксации деформируется.
Между собой листы соединяются разъемным или неразъемным профилем.

Монтаж кровли

Для каркаса используется как деревянный брус – для плоской крыши, так и металлический профиль – для арочной или комбинированной. Шаг между стропилами или элементами каркаса подбирается исходя из размеров листа. Изделие можно подрезать при желании, но подгонять каждый фрагмент своими руками из-за того, что дистанция между перекладинами слишком мала – работа лишняя и утомительная.

Перед укладкой по периметру плиты отгибается защитная пленка – снимать ее до конца монтажа не рекомендуется.
Если речь идет о сотовом материале, то торцы листа нужно обработать клейкой лентой, чтобы в полости не попадали грязь и влага. Для нижнего края используется перфорированный скотч: таким образом предупреждается накапливание в сотах конденсата.
Укладка начинается с нижнего левого или правого угла. Воздушные полости ориентируются параллельно изгибу или углу наклона.
На крайний элемент стропил фиксируется нижняя часть соединительного профиля – саморезами, в него укладывается лист поликарбоната.
Просверливаются отверстия под крепление – на 2–3 мм больше в диаметре, чем резьба. Шаг крепления составляет 15–30 см.
Устанавливается вторая часть профиля – прижимная.
С другой стороны плиты закрепляется нижняя часть профиля так, чтобы лист оказался внутри профиля. Все действия последовательно повторяются.

На видео можно посмотреть процесс укладки поликарбонатной кровли.

Крепление листов

— Для соединения листов с получившейся конструкцией понадобятся саморезы со специальными уплотнительными шайбами. Не стоит пытаться врезать или вбить крепежи привычным способом.

Для того чтобы поликарбонат не деформировался, понадобится отметить места для саморезов по разметке, после чего просверлить в них отверстия. Диаметр таких отверстий должен превышать диаметр саморезов. Для итогового закрепления нам и понадобятся уплотнительные шайбы.

Соединение нескольких листов производится через специальный профиль, который может быть как монолитным, так и разъемным.

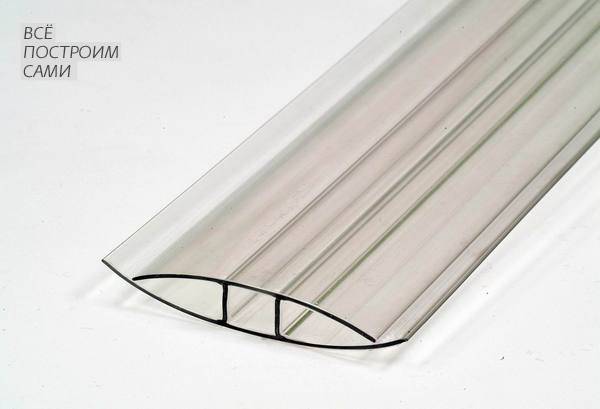

Соединительный профиль

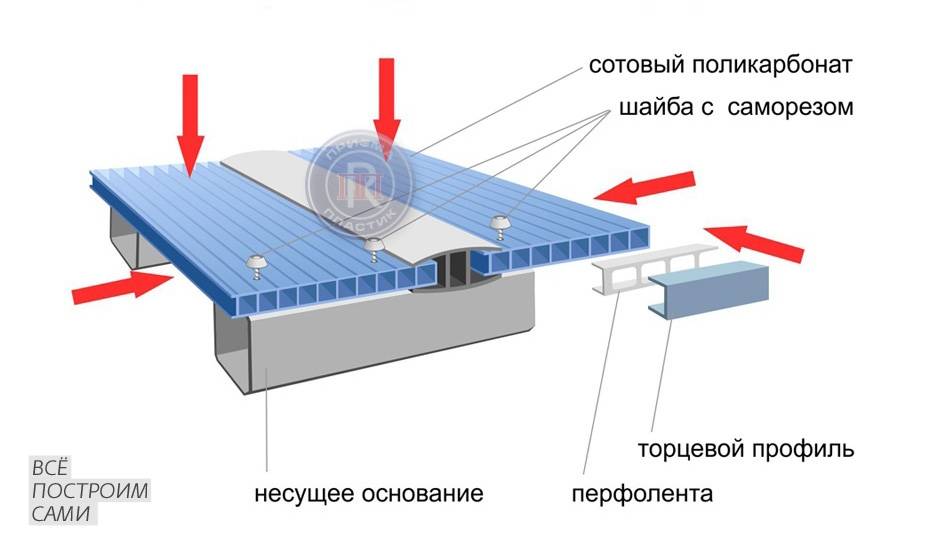

Монтаж поликарбоната через соединительный профиль

Монтаж поликарбоната через разъемный профиль

Заворачивая саморезы, не перестарайтесь. В случае температурного перепада сегменты крыши должны иметь возможность смещаться, иначе сооружение в скором времени придет в негодность.

Герметизация поликарбоната

Чтобы сделать крышу беседки более долговечной следует произвести герметизацию листов сотового поликарбоната, как показано на схемах монтажа кровли выше. С торцов поликарбонат необходимо обклеить специальной лентой и профилем, благодаря которым конденсат не станет скапливаться внутри. По завершению воспользуйтесь герметиком для достижения полной непроницаемости.

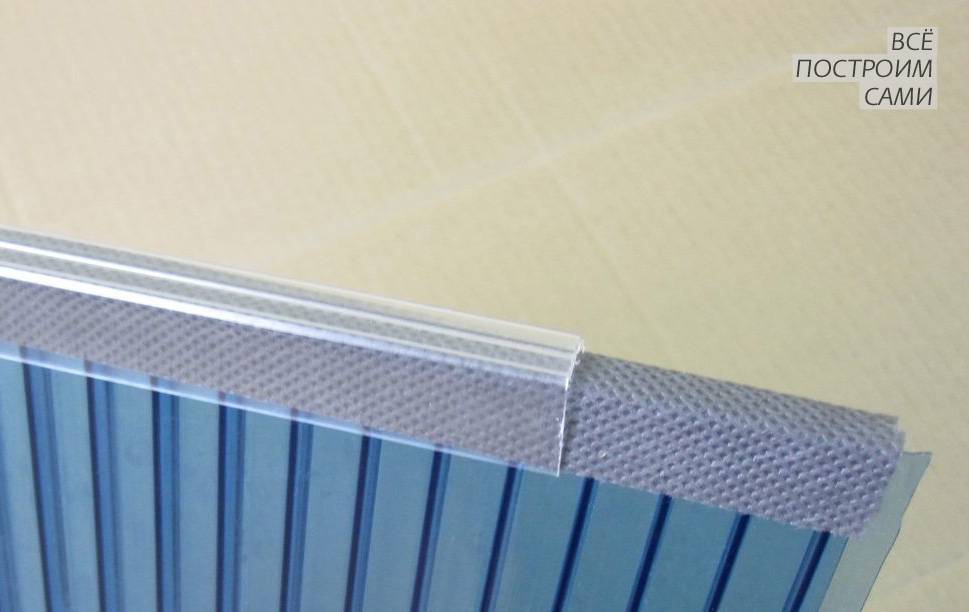

Торцевой профиль

Проект крыши

Допускается любая форма конструкции: одно- и двускатная, шатровая, арочная или любая их комбинация. Отличие состоит лишь в том, что стойки каркаса формируются либо прямыми, либо изогнутыми.

Листы закрепляются по форме каркаса. Но, так как радиус изгиба зависит от толщины листа и характера материала – сотовый или монолитный, то перед монтажом своими руками необходимо эти данные уточнить. На фото – двускатная крыша.

Поликарбонатные панели стыкуются только на перекладинах каркаса. Последний рассчитывается и сооружается таким образом, чтобы обеспечить поддержку каждого стыка.

Какой поликарбонат выбрать? ↑

Как кровельный материал для построек используют два вида поликарбонатных листов: сотовый и монолитный. Чтобы выбрать то, что нужно, стоит разобраться в классификации материалов.

Сотовый

sotoviy-polikarbonat
terrasy-iz-sotovogo-polikar

Такие панели наиболее распространены и используются как накрытие навесов для машин, беседок, веранд и прочих.

Материал представляет собой лист, состоящий с двух слоев и ребер жесткости между ними, образующими полости (так называемые соты). Толщина панели в пределах 4-12 миллиметров. Есть и более толстые образцы (до 20 мм), но уже имеющих два-три слоя с сотами между ними.

На заметку
В поперечнике сотовая панель выглядит как гофрированный упаковочный картон!

Преимущество такого типа в том, что:

Он имеет очень малый вес, а значит, при строительстве не понадобится сборка серьезных несущих конструкций. Сотовый поликарбонат для веранды можно смонтировать на легкие алюминиевые профили.
Вторым положительным моментом является его отличная гибкость. Сотовый лист можно легко отформовать по каркасу террасы с крышей из поликарбоната при этом, не прибегая к нагреванию или использованию оборудования.
Значительное преимущество такого листа и в его прочности. Они вполне способны выдержать значительные нагрузки (например, определенную массу снега зимой).
Немаловажная особенность сотового поликарбоната в его светопропускной способности, через него свободно проходит до 80% солнечного света, причем он рассеивается, повышая освещенность, а вредное ультрафиолетовое излучение отсекается.
Также материал ударопрочный и абсолютно не горюч.

Из недостатков можно назвать:

Обязательное наличие защиты от ультрафиолета, так как сотовый лист очень быстро разрушается под его воздействием.
Еще поверхность панелей очень легко поцарапать, особенно это стоит учитывать при выпадении снега зимой, который нужно тут же убрать.
Материал не выносит агрессивных химических веществ: ацетона, кислот и щелочей, это стоит помнить при очистке и мойке поверхностей.

Однако в целом, если учитывать недостатки, сотовый поликарбонат имеет больше плюсов чем минусов, и что немаловажно, приемлемую стоимость

Монолитный поликарбонат

monolit_polikarbonat
terrasy-iz-monolitnogo-poli

Такой тип материала представляет собой полнотелый лист без каких-либо пустот. Характеристики монолитных панелей сопоставимы со свойствами обычного стекла, но при этом они обладают намного большей прочностью.

На заметку
Если сравнивать различные прозрачные материалы, то монолитный поликарбонат превосходит их всех по своим прочностным характеристикам при более высокой выносливости и срокам службы.

Из плюсов материала можно перечислить следующие параметры:

Прозрачность практически сравнима с оконным стеклом, монолитный лист пропускает 90 % естественного освещения. Также имеет свойство отлично рассеивать солнечный свет.
Прочность имеет просто фантастические показатели, разрушить лист в бытовых условиях практически невозможно. Прочность монолитной панели более чем в 200 раз выше в сравнении с силикатным (оконным) стеклом, и больше в несколько десятков раз в сравнении с оргстеклом. Такие параметры делают поликарбонат на крышу веранды одним из лучших материалов.
Монолитный поликарбонат очень хорошо переносит климатические и погодные изменения. Он выдерживает запредельно низкие температуры и слишком высокие, даже при нагрузке на его поверхность.
Панели имеют соответствующий нормам уровень пожарной безопасности, а при постоянном сильном горении поликарбонат не выделяет высокотоксичные вещества.

Монолитная панель также и хорошо гнется, но для создания сложных конфигураций может понадобиться термическая формовка.

Но, за такое качество приходится платить более высокую цену в сравнении с сотовым материалом, однако качество вполне оправдывает затраченные средства.

Выбирая тот или другой тип материала, стоит ориентироваться на конструкцию запланированной террасы из поликарбоната, а также возможные факторы воздействия, которым будет подвергаться кровля.

Как сделать крышу из поликарбоната своими руками
