Как создается конек стропильной пары своими руками?
Крыша считается довольно сложным элементом, и не все умеют ее правильно конструировать, даже имея опыт при строительстве домов.Конек кровли – это горизонтальное верхнее ребро крыши, которое образуется за счет пересечения ее скатов. Конек также состоит из других элементов, закрепленных к этому ребру.
Изготовление конька крыши своими руками, расчет его высоты – это все необходимо знать при проектировании и строительстве крыши своими руками.
Изготовление уголка, из которого выполняется конек для крыши, производится следующим образом: обрезок цинкового листа укладывается по размеченной линии на твердое основание и выстукивается киянкой пока не получится необходимый профиля. Молоток использовать нельзя, потому что он может повредить цинковый обрезок.
Для двухскатной крыши уголок может быть длиной 2000 миллиметров, шириной 240 — 300 миллиметров.
Способ крепления
Перед тем, как закрепить конек, в области его расположения набивают дополнительную обрешетку. Закрепить конек нужно будет с помощью гвоздей, вбивая их в обрешетку.
Теперь понадобится монтажная пена. Ею нужно запенить область между кровлей и уголком цинкового листа. Раньше для этого использовали специальный раствор.
Конек необходим для:
- Предотвращения попадания осадков;
- Вентиляции утепленной кровли.
Точки крепления стропил
Стропильные ноги стыкуются друг с другом и с другими элементами системы в нескольких местах:
- мауэрлат (верхний венец, обвязка);
- конек или коньковый узел;
- вертикальные опоры;
- балки перекрытия;
- соединения стропил с карнизными кобылками;
- при большой длине ската сами ноги могут быть сращенными.
Соединения выполняются с запилом или без запила. Метизы, которые используются для крепления:
- уголки позволяют выполнять соединения без запила. Их крепят к брусу саморезами или гвоздями «ерш»;
- перфорированные ленты и пластины;
- кронштейны из двухмиллиметровой оцинкованной стали. Их крепят гвоздями, саморезами, анкерными болтами. На них похожи крепежные элементы LK;
- «салазки», обеспечивающие скользящее крепление стропил. Такой способ крепежа предотвращает разрушение системы при усадке дома;
- болты и гайки, саморезы, проволочные стяжки.
Рассмотрим подробнее, как выполняются отдельные узлы.
Особенности конструкции крыши с одним скатом
В составе конструкции есть одна плоскость ската, которая формируется самостоятельной системой стропил. Крайние части стропильных ног сооружаются на надёжных опорах, поэтому их относят к категории наслонных. Система стропил состоит из отдельных элементов, которые опираются концами на противоположные стенки постройки.
Стропильная система односкатной крыши обычно имеет несколько вертикальных опор
В качестве опорных деталей можно использовать 1 или 2 ряда столбов. Обязательным условием монтажа стропильных ног является наличие опоры под коньковым концом стропила.
Детали следует монтировать по отдельности. Они устанавливаются на разные по высоте стены, с которыми скрепляются через мауэрлат. Последний отличается от обыкновенной деревянной рамы. Конструкция состоит из двух брусьев, которые укладываются параллельно на стенки из камней, последний венец сруба или на обвязку каркасного строения.
Вышележащую часть мауэрлата принято называть брусом конька. Однако конструкция не будет создавать коньковый перелом, она используется в качестве опоры. Опоры для крыши подобного типа можно выполнить:
- Из кирпича, бетона или деревянных реек.
- С помощью ряда подпорок, которые предназначаются для дальнейшей отделки.
Разновидности односкатных кровель
Конструкция односкатной кровли является простой, однако возводиться она может по-разному.
- Крыша может быть утеплённой или холодной.
- Под кровлей можно устроить чердачное помещение. В чистом виде чердаки встречаются довольно редко, так как противопожарные нормы не допускают делать чердак высотой менее 1,6 м. Для односкатной крыши чердачное помещение целесообразно делать лишь в случае, если между конструкцией кровли и верхним перекрытием устраивается жилая мансарда или небольшое помещение для бытовых целей.
- Односкатные кровли в большинстве случаев делаются пологими. В основном встречаются конструкции с уклоном 5–15°. Хотя бывают и более крутые крыши с наклоном до 60°. Всё зависит от ветровой и снеговой нагрузки в регионе строительства.
Односкатную крышу можно соорудить:
- над отдельно размещённой бытовой или жилой постройкой;
- над пристроенной к главному зданию террасой, баней, входной группой, гаражом и т. д.
Отвод осадков со ската будет происходить автоматически. Достигается это благодаря разнице в высоте стен, которые используются в качестве опор. Соответственно, не понадобится устраивать внутренний сток. К низкой стороне довольно часто фиксируют жёлоб водостока, который отлично справляется с задачей отведения воды в летнее время. В зимний период на пологом скате иногда собирается снег
В этом случае крышу можно почистить, соблюдая необходимые меры предосторожности
Водосточные системы на односкатных кровлях
Односкатная кровля обязательно должна быть с уклоном. Водосток для такой постройки может быть:
- организованным;
- неорганизованным.
Организованный водосток предполагает наличие желобов и труб, отводящих осадки в специально выделенные места
Водосточную систему в таких домах делают наружной, устраивать внутреннюю нет надобности. Сливные желоба следует устанавливать со стороны низкой стенки «в крест» по направлению к стоку.
Жёлоб надо монтировать со стороны низкой стенки перпендикулярно направлению стока
Сточные воды следует выводить в систему дренажа.
Наклон постройки можно обеспечить:
- отличающимися по высоте перегородками или рядами подпорок;
- зафиксированными к стенке главной постройки опорными деталями, которые располагаются выше уровня противоположной стенки;
- половинчатой фермой, которая устанавливается на стены или опоры одинаковой высоты.
Материалы для покрытия кровель с одним скатом
Покрывать односкатное строение можно одним из следующих материалов:
- жесть для кровли;
- рулонные материалы;
- шифер;
- профнастил;
- металлочерепица.
Если требуется сделать красивую постройку под общий стиль остальных строений, можно применить пластик, плитку из сланца или черепицу.
Монтаж искусственной кровли выполняется лишь в случае значения угла наклона, допускаемого изготовителями материала. Скатные конструкции с маленьким уклоном нельзя покрывать соломой и другими подобными материалами, так как они могут быстро сгнить.

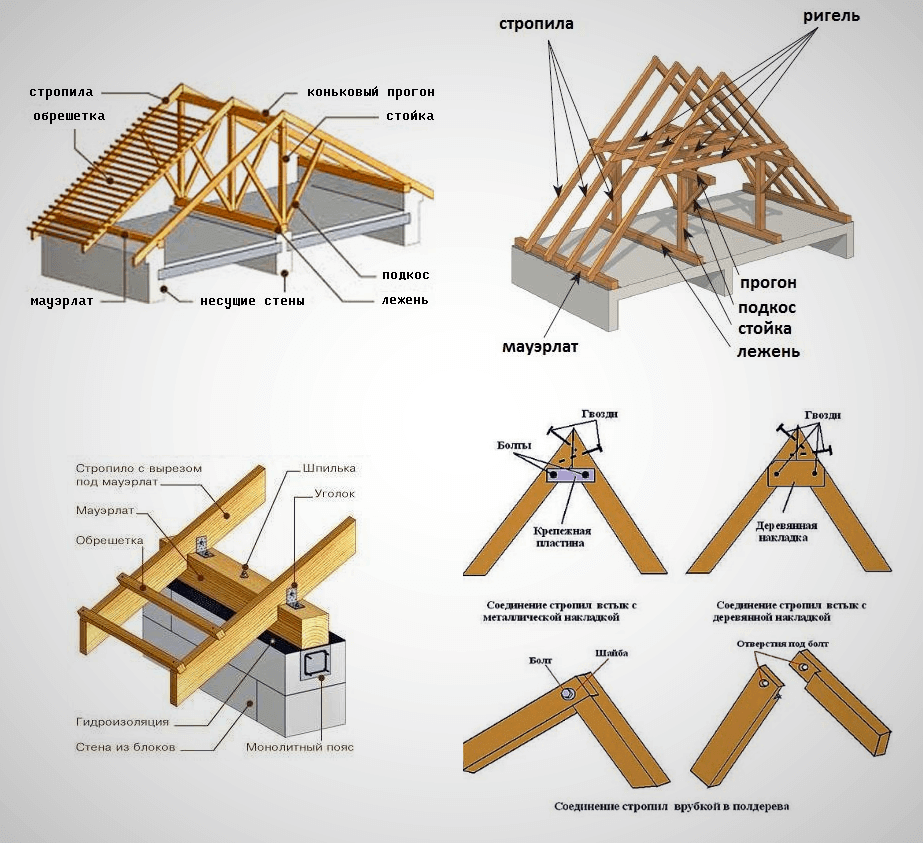

Конструкция стропильной системы
Каркас скатной крыши выполняется из стропил разного типа:
мауэрлатный брус. Его укладывают поверх стен по всему периметру. Предназначен для равномерного распределения нагрузок от крыши на несущие конструкции. Применяется при креплении стропил к кирпичной стене, а также на пеноблочных и газобетонных домах. У срубов вместо мауэрлата используют верхний венец, у каркасных сооружений – верхнюю обвязку;
балки перекрытия – горизонтальные балки, соединяющие стены. Служат основой для потолка дома и пола чердака. Их укладывают продольно или поперечно;
стропильные ноги – диагональные стропила, формирующие скаты. У классических двускатных и односкатных крыш все стропила одинаковы по длине и углу наклона. У многоскатных различаются как минимум по длине;
коньковый прогон (не всегда). Верхняя линия двускатной, ломаной или вальмовой крыши. Горизонтальный брус, соединяющий фронтоны или торцевые скаты. На коньке соединяются рядовые стропила противоположных боковых скатов. При наличии одного ряда вертикальных опор по оси симметрии дома коньковый брус дополнительно опирается на них. Отсутствует у шатровых крыш, иногда у двускаток, собранных из висячих ферм (см. ниже);
боковые прогоны (не всегда). При большой длине ската посередине устанавливают дополнительный брус, параллельный коньковому. Как правило, он зависим: опирается на ряд вертикальных столбов внутри чердака. У классических ломаных крыш это линия перегиба;
хребты вальм (у четырехскатных, шестискатных и т.д. кровель) – диагональные ребра, которые служат границами скатов. Наверху опираются на конек или (у шатровых крыш) соединяются в коньковый узел;
фронтон – конструкция из брусьев на торцах двускатных домов. Плоскость перпендикулярна поверхности земли. У деревянных построек на фронтоне располагаются одна, две или больше вертикальных опор. Промежутки между ними и стропилами зашивают досками. У кирпичных домов фронтон тоже может быть выложен кирпичом, фактические является продолжением торцевой стены;
вертикальные опоры (не всегда). Устанавливаются на чердаке на балки перекрытия либо на внутренние капитальные стены. Может быть один ряд (по оси симметрии) или два;
вспомогательные усиливающие элементы: ригели, раскосы, подкосы, лежни;
кобылки, которыми наращивают стропила (так формируется карнизный свес).
Существуют две разновидности стропил, висячие и наслонные.

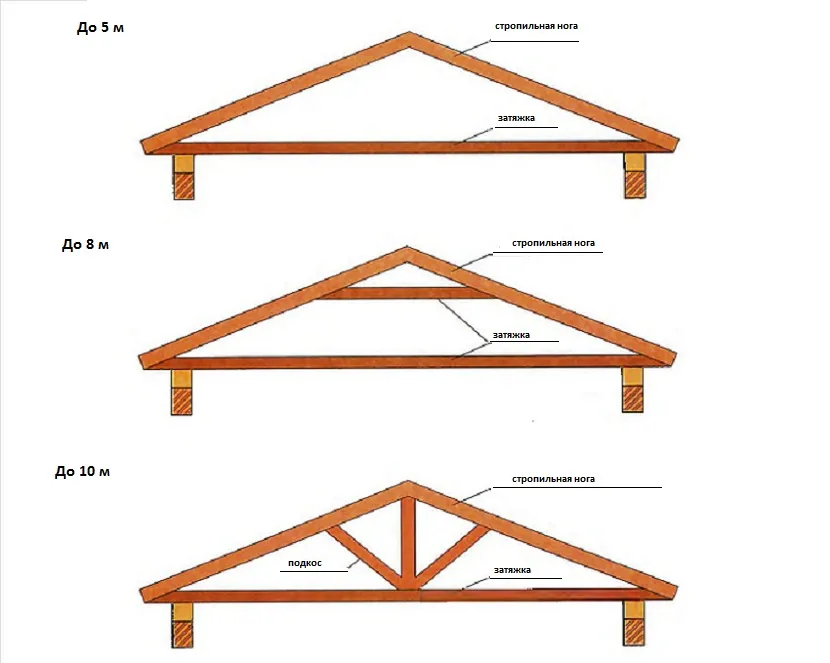

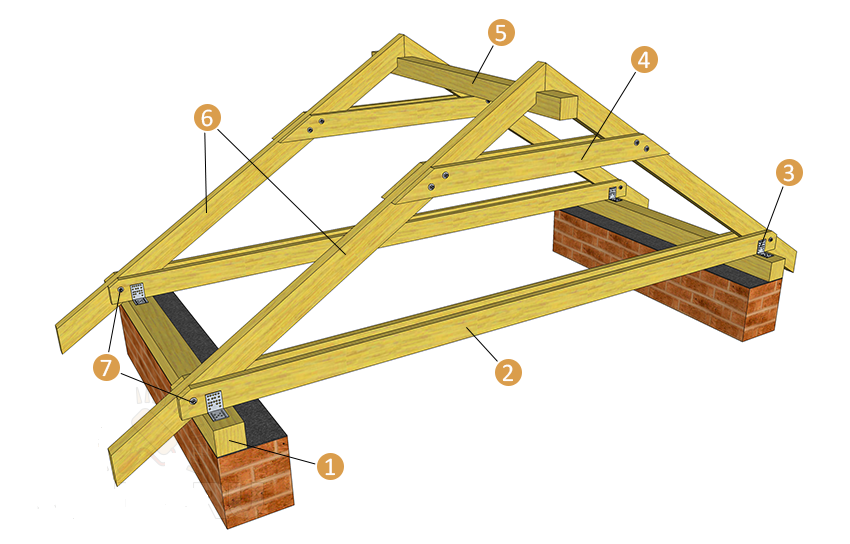

Опора для висячих стропил – мауэрлат. Наверху они крепятся между собой и/или к коньку. Промежуточные опоры отсутствуют. Для компенсации распирающих нагрузок противоположные стропила соединяют стяжками-ригелями.
Ригель – горизонтальная доска, расположенная у основания стропил или ближе к середине. На фронтальном разрезе крыши ферма, состоящая из двух стропил и ригеля, выглядит как треугольник или буква А.
Сколачивают ее на земле, на крышу поднимают в собранном виде. Когда стяжка расположена в основании стропил, ее врезают в балки перекрытия (если они ориентированы продольно) или крепят к ним (если уложены поперечно). Висячая система используется при небольшой длине скатов. Конек в этом случае устанавливают не всегда: считается, что фермы независимы и обладают достаточной несущей способностью сами по себе.
При большой длине скатов используют стропила наслонные, с дополнительными опорами на чердаке. В качестве опор выступают вертикальные столбы, установленные на внутренние капитальные стены или балки перекрытия.
Что такое мауэрлат и зачем он нужен в стропильной системе
Прежде чем разбираться, как выполняется крепление стропил к мауэрлату, необходимо уточнить, что понимается под этими терминами.
Мауэрлат – это опорный брус по всему периметру здания. В бревенчатых и брусовых конструкциях мауэрлатом может быть крайний верхний венец сруба или отдельно закрепленный брус (бревно) меньшего сечения. В постройках из природного или искусственного камня опорный брус укладывается поверх кладки или монолитной стены и крепится к ней. В зависимости от выбранного для крыши в целом материала мауэрлат может быть деревянным или металлическим. В обоих случаях брус обязательно защищают от действия влаги – конденсата – с помощью гидроизоляционных материалов. На иллюстрации ниже мауэрлат показан коричневым цветом. Этот конструктивный элемент может быть сплошным (по всей линии стены) или состоять из отдельных кусков бруса, подкладываемых под стропильные ноги.
Стропила– несущие элементы конструкции скатной крыши. Фактически это комплекс деталей, состоящий из стропильных ног — наклонных балок, опирающихся на мауэрлат, вертикальных стоек и подкосов. Дополнительно в комплекс могут включаться подстропильные балки, которые связывают стропильные ноги внизу, и кобылки – накладные элементы на стропильные ноги для увеличения свеса крыши.
В верхней части стропила связываются коньком – горизонтальной балкой увеличенного сечения, которая держится на вертикальных стойках и разделяют крышу на отдельные скаты. Соответственно, стропила крепятся одним концом к коньку, а вторым «ложатся» на стены здания, передавая нагрузку через мауэрлат.
В зависимости от того, как передается нагрузка от стропил – только на конек и мауэрлат или же дополнительно на промежуточные опоры – различают стропила висячие и наслонные.
В первом случае опора каждой стропильной ноги идет на две точки – в местах крепления к коньку и к мауэрлату. Такой способ хорош при небольших пролетах (до 4,5 метров) и при отсутствии внутренних несущих стен.
Если же несущие стены есть и на них можно смонтировать промежуточные опоры, получается второй тип стропил – наслонные. В зависимости от того, сколько промежуточных опор используется (одна, две или больше) пролет между коньком и внешней стеной дома может составлять 6 и более метров.
Резюме
Мало знать, как поставить стропила и закрепить их на стенах дома. Для начала нужно рассчитать нагрузки и выбрать оптимальный способ крепления, учитывая длину пролётов, возможность усадки и прочие факторы, влияющие на стабильность и долговечность создаваемой конструкции. А самое главное – необходимо иметь опыт работы с деревом и быть перфекционистом, чтобы добиться идеальной идентичности каждой стропильной пары и установить их в одной плоскости.
Браться за такую работу самостоятельно можно, если иметь на руках подробный проект, а рядом – опытного помощника. В противном случае имеет смысл обратиться к профессионалам.
Достоинства и недостатки односкатных крыш
К преимуществам крыш с одним скатом относятся:
Незамысловатая конструкция
В процессе составления проекта надо учесть лишь несколько моментов: в случае большой площади ската снеговая нагрузка будет увеличена; кровля с одним скатом не боится нагрузок от ветра, однако важно позаботиться о том, чтобы плоскость крыши была направлена навстречу ветру. Нагрузки от снега и ветра можно компенсировать с помощью увеличения угла наклона и усиления системы стропил
Экономичность. По сравнению с простой двускатной кровлей здесь понадобится приблизительно в 2 раза меньше древесины и времени на выполнение строительных работ. Простота. Построить конструкцию можно без особых знаний, навыков и крупногабаритной техники. Все детали имеют маленький вес, перемещать и укладывать их можно вручную. Опорный пояс закрепляется на стенах различной высоты, а стропила монтируются на мауэрлат. Если есть необходимость, на основание можно установить вспомогательные опоры по вертикали. Их следует обвязать брусом. В таком случае стропильные ноги должны быть установлены на более высоком уровне. Высокий показатель использования площади. Верхний этаж будет использован на 100%. Здесь можно устроить балкон и большие окна от напольного основания до потолка.
Существенных недостатков у крыш с одним скатом нет. Есть лишь несколько особенностей, отличающих этот вид устройства кровли от других:
- специфический внешний вид. Одиноко стоящая высокая постройка с односкатной крышей понравится не всем, однако если правильно спроектировать дом и вписать его в существующий дизайн участка, то этот недостаток можно превратить в преимущество: совмещенная крыша из нескольких скатов на различных уровнях составит достойную конкуренцию вальмовой. В этом случае особое значение имеет кровельное покрытие. К примеру, ондулин может украсить и подчеркнуть изгибы односкатной постройки, а профнастил сделает здание похожим на сарай;
- маленькая высота чердачного помещения. Но ведь его можно и не устраивать, всё будет зависеть от проекта. Например, в помещении для сна потолок должен быть низким, а в холле и комнате для игр — наоборот. Следовательно, постройки с единым скатом позволяют сэкономить финансы на строительных работах.
Основные элементы стропильного каркаса
Стропильный каркас крыши дома – система взаимосвязанных опорных элементов из дерев или металла, которые придают конструкции форму, уклон, а также равномерно распределяют ее вес между несущими стенами. Его главным компонентом являются стропильные ноги, представляющие собой установленные под углом балки, которые соединяются попарно вдоль ската, образуя в верхней точке своего соединения конек. Существует две основных разновидности стропил:

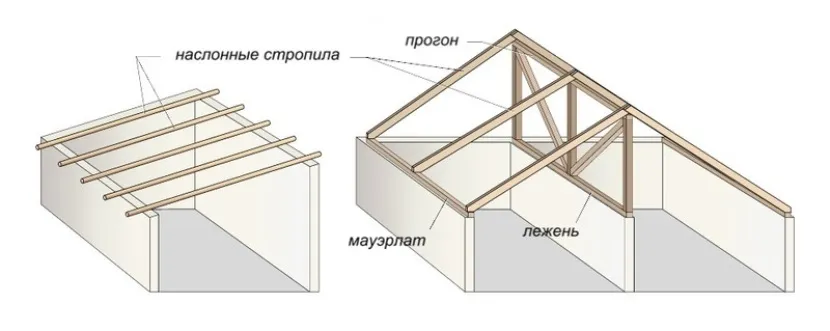

- Наслонные. Наслонными стропилами называют опорные элементы, которые в конструкции крыши имеют две точки опоры – на коньковый прогон и мауэрлат. Стропильная система такого типа используется в сооружениях, имеющих внутри одну или более несущие стены, на которые можно «наслонить» стропила. Такое крепление стропил позволяет разгрузить их за счет использование дополнительных вертикальных опор.
- Висячие. Висячими называются элементы, которые имеют только одну точку опоры, располагающуюся там, где происходит крепление стропил к стене или мауэрлату. Стропильная система висячего типа испытывает нагрузку не только на изгиб, но и на распирание, поэтому она усиливается горизонтальными компенсирующими элементами (ригелями, затяжками, схватками).
Стропильная система двухскатной кровли
Правила правильного крепления
Скрепление стропил с мауэрлатом – непростое, важнейшее соединение. Долговечность крыши, безопасность жителей дома, как известно, зависят от надежности сцепления. Обеспечить надежное соединение непросто. Ошибка, неграмотные действий при устройстве кровли чреваты сходом стропильных ног, перекосом крыши с возможным падением. С учетом этого опорные балки крепить к мауэрлату следует с соблюдением конкретных правил:
Использовать, несомненно, надо качественные крепежи. Здесь экономия недопустима, ведь неподходящие, некачественные метизы не способствуют созданию устойчивой, долговечной кровли. Запилы на стропилах необходимо выполнять предельно аккуратно, точно, во избежание необходимости установки каких-либо прокладок, вкладышей. Подобные детали помогут, конечно, обеспечить хорошее соединение. Однако спустя время они могут деформироваться, могут выпасть. Это приведет к ослаблению конструкции.
Стропила целесообразней фиксировать именно на металлические уголки, пластины. Ими лучше запастись до начала устройства крыши. Иначе придется докупать их во время монтажа. Правда, можно воспользоваться другими типами креплений. Но это будет временной мерой
При этом важно учитывать, что для монтажа бруса подходящим вариантом станет использование гвоздей, саморезов. Для создания же добротной, долговечной конструкции обязательно применяется специально производимый стропильный крепеж, болтовые (шпилечные) соединения.
Рекомендуется при установке крыши деревянной постройки прибегать к скользящему креплению
Подобная технология хороша для соединения с боковыми бревнами, с мауэрлатом. Специальные элементы – салазки – обеспечат возможность для беспрепятственного скольжения стропил. Подвижность конструкций является обязательным условием.
Соединение стропил тоже должно быть предельно прочным. Перед закреплением стропил в мауэрлате готовятся выемки – «седла». Они могут обеспечить герметичное, плотное прилегание элементов. Чтобы создаваемые запилы получались одинаковыми, применяют готовые шаблоны. Если скаты сделаны под разным углом, то шаблоны эти должны изготавливаться для каждого отдельно. Глубина запила должна соответствовать одной четвертой ширины стропильной ноги. Можно работать, конечно, без использования шаблона. Тогда потребуется дополнительно проводить измерения. Может также в процессе установки потребоваться корректировка.
Устанавливаться стропильные балки должны по такой технологии, чтобы обеспечить устойчивость, прочность крыши при сильном ветре. Нужно одновременно позаботиться о проблеме распирающего усилия, которое тоже имеет сильное воздействие.
Вся кровельная система сначала должна конструироваться на земле. Это необходимая подготовка. Проводятся все замеры, делаются необходимые врезки в мауэрлате, пропилы на стропильных ногах. В конце все подгоняется, устанавливается на места. После по очереди готовые части конструкции по выработанной технологии устанавливаются на сооружении.
Крепим стропила к мауэрлату
В любой стропильной конструкции крыши стропила ставят нижним концом на мауэрлат, а верхние концы соединяют в коньке крыши. Мауэрлат – это специальный брус, который уложен по периметру наружных стен. Он предназначен для опоры несущих стропил.
А теперь давайте разберемся, когда стропилы опираются на мауэрлат, а когда – только на стены:
- Если стены сделаны из бетона, кирпича или пеноблока (в принципе, любых материалов, которые способны передавать влагу), тогда опирать на них стропильные ноги нельзя. Иначе начнет быстро гнить вся крыша. А поэтому используем брус, которые называется мауэрлат, и отделяем его от самой стены любой рулонной гидроизоляцией.
- В бревенчатых и брусчатных домах для стропил уже не нужен мауэрлат – достаточно сделать в верхней балке врубки и использовать дополнительное крепление в виде металлических уголков и скоб.
А в зависимости от того, будет ли усадка дома, делают жесткое и скользящее крепление стропил к мауэрлату.

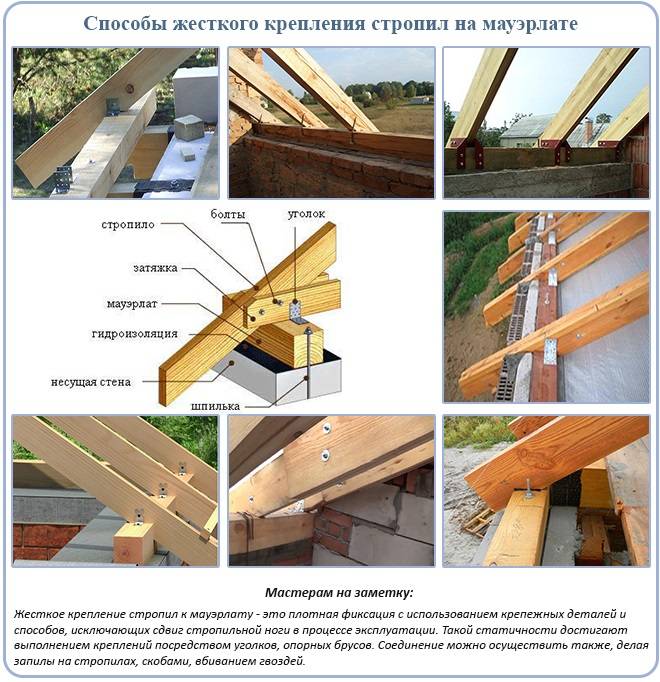

Чтобы обеспечить узлу жесткое, неподвижное крепление, у вас есть два пути. Первый состоит в использовании специальных уголков с подшивными брусками и специальные запилы на стропильной ноге. Стропило здесь фиксируется уголками с обеих сторон, а потому двигаться уже не может:
Во втором способе, который более распространен, нужно забить гвозди под углом другу ко другу. В мауэрлате они скрещиваются, а третий гвоздь уже забиваете вертикально:
Два гвоздя по бокам удерживают стропильную ногу от смещения влево-вправо, а верхний гвоздь уже притягивает стропило к самому мауэрлату.
Или же использовать длинные саморезы вместо гвоздей:
А вот в этой конструкции уже допускается определенное движение стропила под давлением всей крыши:
Но сразу отметим, что если мы говорим о возможности горизонтально сдвигаться, речь вовсе не идет о том, что стропило будет в буквальном смысле «ездить» по балке. Это всего лишь небольшая возможность сдвинуться на миллиметры из-за динамичных нагрузкой и температурно-влажностных изменений. Причем двигаться ползун будет только при предельно допустимых нагрузках, и обычным глазом таких изменений вы не сможете увидеть.
Возможность некоторого движения остается и при креплении узла гвоздями – если их не много. А вот забитые в шахматном порядке с определенной силой уже не дадут двигаться стропилу.
В завершение для страховки жесткого крепления стропил к мауэрлату дополнительно используйте проволоку или анкеры. Только об этом нужно подумать заранее:
Или еще вот отличный наглядный пример:

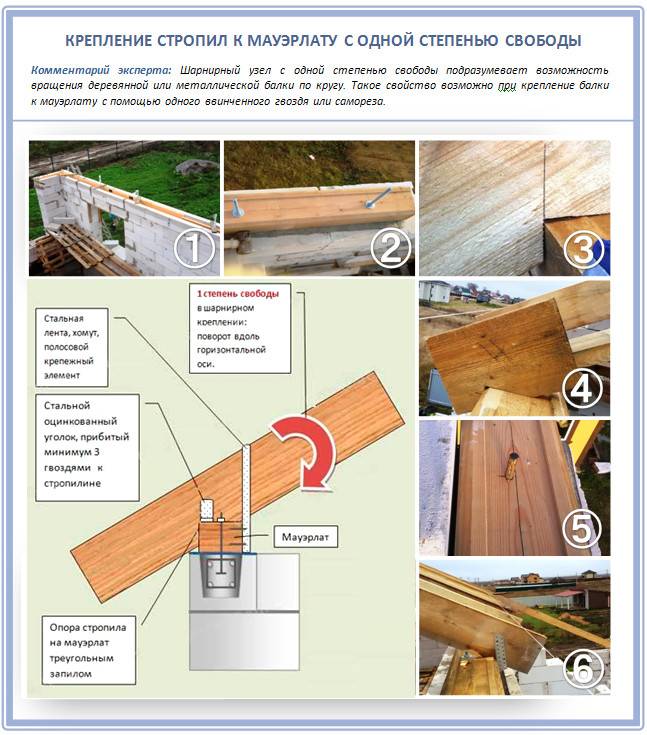

Скользящим называют такое крепление, у которого – две степени свободы. Т.е., говоря простым языком, у одного из двух элементов есть возможность смещения:

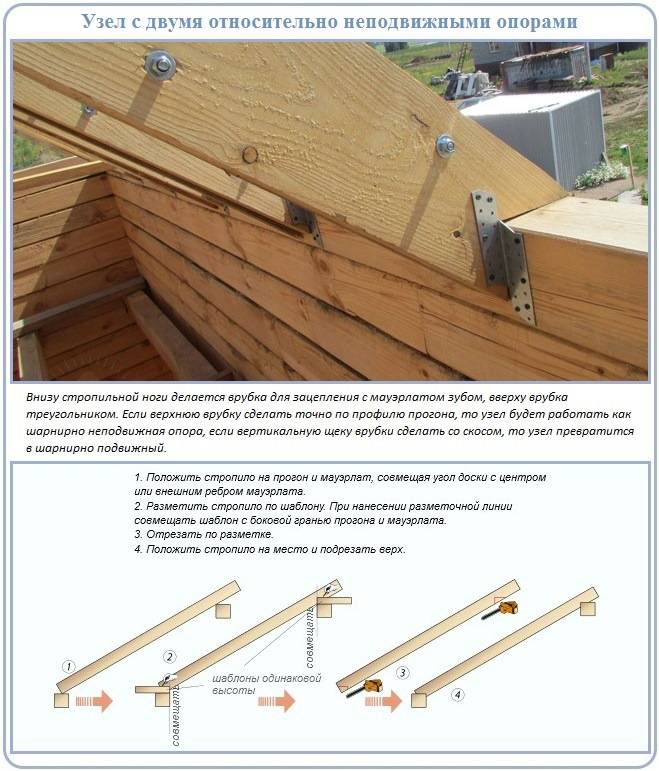

И в этом есть свой смысл. Так, те стропила, которые врубкой упираются в мауэрлат, а сверху – друг в друга, равномерно передают на стены нагрузку от крыши и снега на ней. А вот те стропила, которые опираются уже горизонтальными врубками на мауэрлат и на коньковый прогон, называются безраспорной конструкцией.
Как мы уже говорили, скользящее крепление даже с тремя степенью свободы на самом деле вовсе не означает, что стропило будет расшатанно ездить туда-сюда по опоре. Все это только для невидимых физических законов.
Это — наиболее редко встречающееся на практике крепление стропил к мауэрлату:
Используют его обычно только при серьезных динамических нагрузках на крышу.

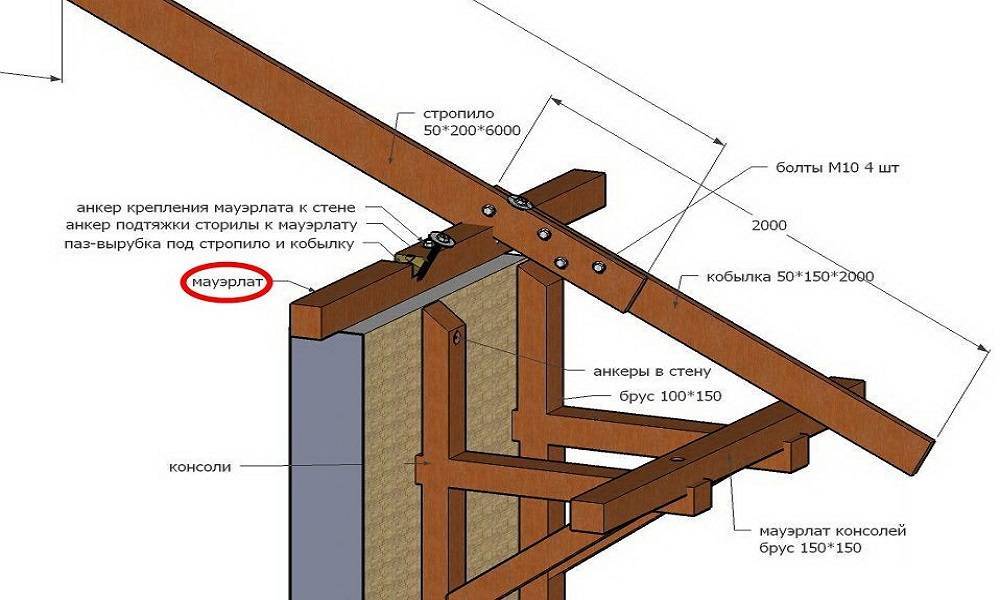

Для устройства свесов крыши вам нужно еще сделать кобылки из досок, 50х100 мм сечением и такой длиной, чтобы она была равна свесу плюс еще 0,5 м – для стыка со стропилом.
Далее все просто: прибиваете кобылки к стропильным ногам и продлеваете их за пределы крыши. Вам интересно, почему этот стропильный элемент называется так? Просто раньше их вырезали по форме лошади – для красоты. Да и сегодня нередко тоже.
Основные крепежные элементы
Основными элементами для крепежных работ являются:
- Проволока;
- Гвозди;
- Саморезы;
- Уголки;
- Пластины;
- Монтажная лента ТМ;
- Болты и шпильки;
- Кронштейны WB;
- Уголок КР.

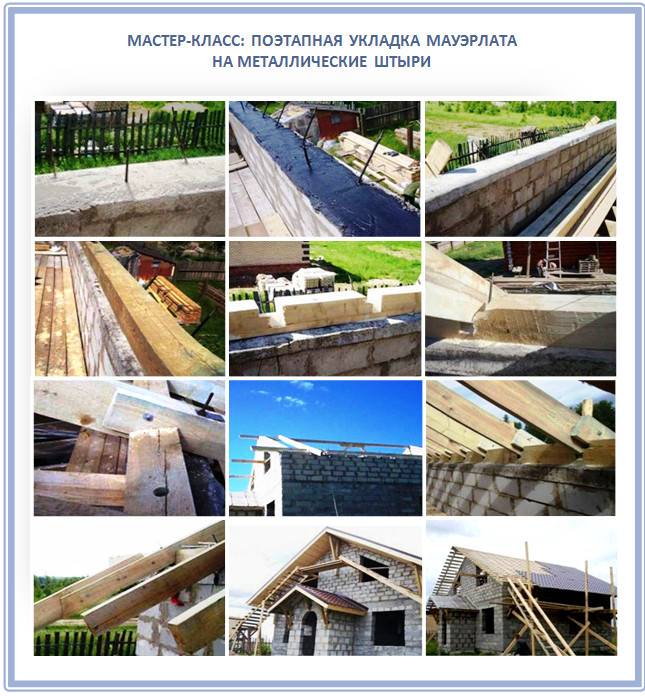

Закрепить мауэрлат на стене прочно можно тремя различными способами:

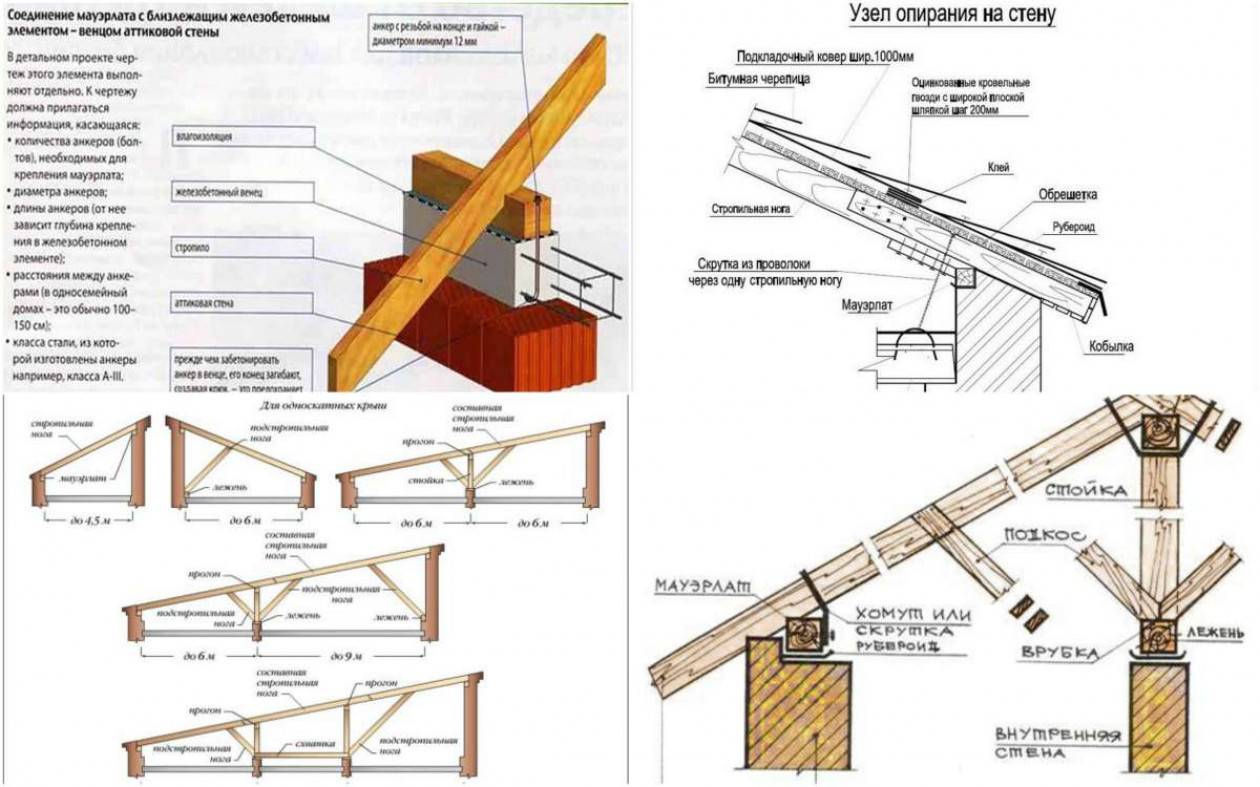

- Ранее описанный – с помощью проволоки, вмонтированной заранее в бетонное основание. Ею производят обвязку. Концы проволоки должны торчать сверху стяжки, а не сбоку!
- Системой анкеров. Их заранее вставляют в ту же верхнюю стяжку.
- Крепление шпильками по той же системе. Шпильки нужно вмуровывать.
Все три способа подходят для крепления, но самым простым является проволочный метод. Он же встречается чаще всего при строительстве небольших коттеджей.
Устройство стропильной системы двухскатной крыши своими руками
Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.
Монтаж стропильной системы своими руками
Порядок проведения работ при сооружении стропильной конструкции может быть следующий:
- установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
- укладка лежня производится аналогично сооружению мауэрлата;
Устройство стропил для сруба
- на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
- все стойки соединяются между собой коньком, который должен лечь строго горизонтально.
На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

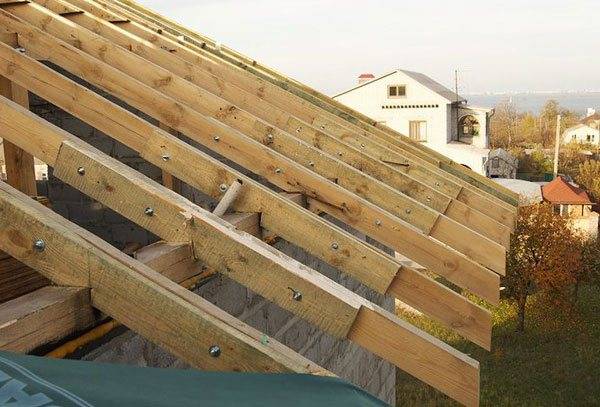

Стропильная система для двухскатной крыши
Установка стропил двухскатной крыши своими руками
Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.
В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.
Схема строения стропил для двухскатной крыши
Крепление стропил к мауэрлату
Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.
Сделать это можно двумя способами:
Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется. Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.
Удлинение стропильных ног с помощью кобылок
Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.
Устройство обрешетки и мелких элементов
Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.
Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.
Стропильная система двускатной крыши — вид изнутри
Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.
Монтируем стропильную систему – cобираем фермы
Определившись с количеством и размерами стропил можно приступить к сборке своими руками стропильной системы кровли. Как правило, стараются устанавливать собранные предварительно фермы. Изготавливать их можно как на чердачном перекрытии дома, так и на земле и поднимать уже готовыми.
В любом случае значительно облегчить работу помогут несколько шаблонов.
Первый из них – стропило необходимой длины с запиленными под необходимым углом торцами. При необходимости кромки могут быть обрезаны не по прямой линии, а с уступами, облегчающими монтаж деталей. Например, если стропила опираются на брус, крепление можно осуществлять стальными уголками, перфорированной стальной лентой или гвоздями. Во всех случаях фигурный пропил увеличит качество монтажа.

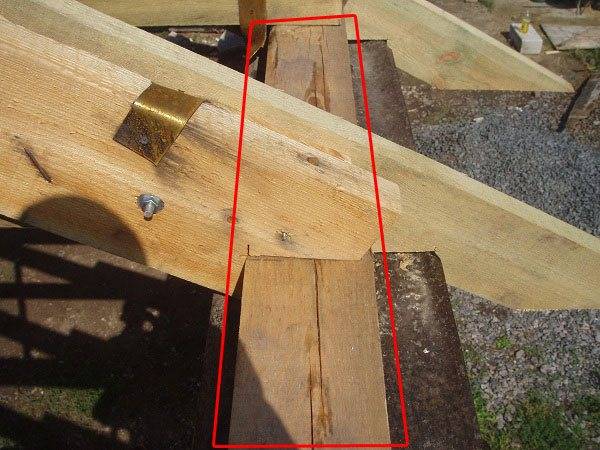

Второй шаблон – лист фанеры с прибитыми под необходимым углом упорами, в которые вкладываются верхние торцы стропил и соединяются ригелями – поперечными досками сечением 50х150, обеспечивающими необходимую жесткость стропильных пар. Если позволяет свободная площадь, в качестве шаблона можно использовать одну собранную своими руками ферму.
Крепеж для стропил и правила работы с ними ↑
Современный строительный рынок предлагает широкий ассортимент элементов крепежа. Помимо классических вариантов – скоб, крученых гвоздей или проволоки-катанки, которую складывают в несколько рядов, здесь можно найти специальные комплекты, предназначенные для работ со стропилами.
Внимание!
В процессе соединения деталей из дерева при помощи шурупов (болтов) под ними обязательно используют металлические шайбы. Этот нехитрый прием поможет избежать утапливания крепежей в древесине.. Работы по выполнению крепления осуществляют в определенном порядке

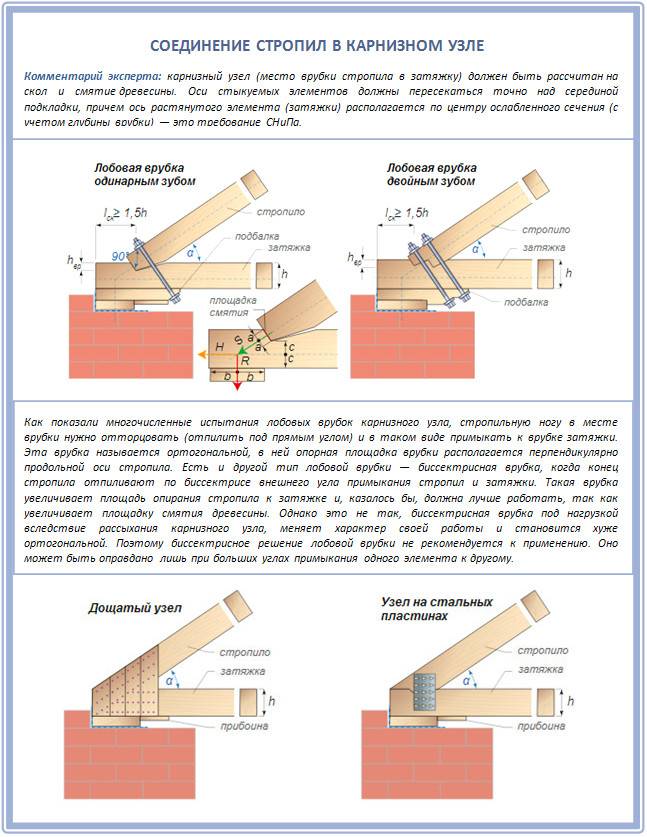

Предлагаем вашему вниманию несколько самых простых методов распиловки и последующей подгонки стропил
Работы по выполнению крепления осуществляют в определенном порядке. Предлагаем вашему вниманию несколько самых простых методов распиловки и последующей подгонки стропил.
Низ упирается в мурлат, верх упирается в прогон за счет горизонтальной врубки.
Низ упирается в мурлат, верх – в прогон.
Стропильные ноги фиксируют одним из вариантов крепежа. Следует учесть, что каждый из них имеет свои тонкости. В основе выбора лежат такие параметры, как угол наклона скатов и оптимальный узел опирания.

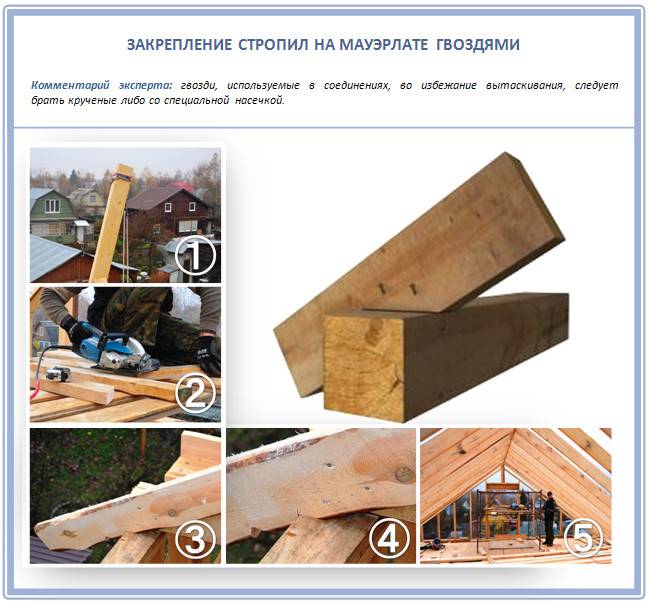

- Гвозди забивают в опорный брус через стропильную доску под углом. Для правильного соединения необходимо использовать два гвоздя, прибитые с обеих сторон по направлению друг к другу. Иначе говоря, гвозди перекрещиваются внутри мурлата. Завершает крепеж еще один гвоздь, забитый вертикально.
- Один конец скобы забивают примерно в центр опорного бруса с его внутренней стороны. Другой – в стропилину, развернув его на прямой угол.
Kreplenie1
Kreplenie-2
- Катанку, сложенную в четыре ряда, используют для изготовления хомута. С его помощью стропильную ногу прикручивают к брусу по направлению снаружи вовнутрь. Проволоку можно заменить на специальную перфорированную ленту. Нередко стяжку при помощи проволоки или скобы используют в качестве резервного крепления как дополнение к другим типам соединений.
- Уголки при помощи шурупов прикручивают с обеих сторон к стропилам и стропил и к верхней грани мурлата. Соединение будет более надежным , если использовать уголки, имеющие два ряда отверстий и ребро жесткости.
На заметку
Уголки можно заменить на специальные пластины, концы которых под прямым углом.
Среди специальных крепежных элементов стоит отметить уголки‑«салазки», имеющие скользящую пластину. Подобные уголки не только обеспечивают надежность соединения, но также полностью компенсируют деформацию.
После устройства нижнего узла стропил переходят к его соединению с коньковым брусом.
https://youtube.com/watch?v=n41HnMb7zTU%3F
2022 stylekrov.ru
Общие сведения
Чтобы лучше ориентироваться в данной теме, нужно знать, что такое стропила, какими они бывают, к чему крепятся, в каких случаях выбирают тот или иной вид стропильной системы.
Стропилами называют несущие конструкции скатных крыш, которые принимают на себя всю нагрузку от кровли и снегового покрова на ней, передавая её на стены здания. В частном домостроении они чаще всего изготавливаются из бруса или досок большого сечения, поставленных на ребро. Гораздо реже используют металлические конструкции в виде сборных элементов или готовых ферм. Из чего и как делать стропила, решается исходя из расчётной нагрузки на них и предпочтений заказчика.

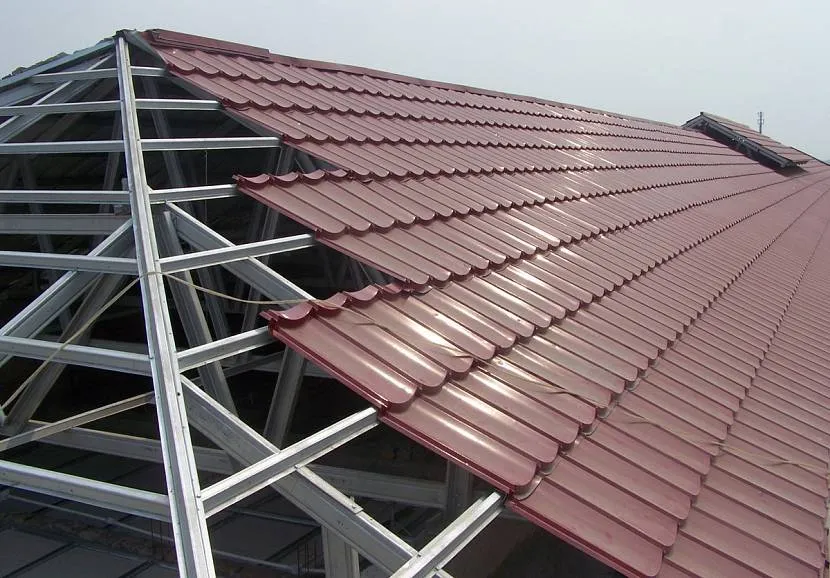

Металлическая стропильная система Источник dawaihati.com
Конструктивно стропила подразделяются на висячие и наслонные:
Висячие стропила устанавливают на небольшие дома, гаражи и прочие хозпостройки, у которых пролёт между стенами составляет не более 5-6 метров. Верхними концами они соединяются друг с другом без дополнительной опоры, а нижние, опирающиеся на стены, стягивают горизонтальными элементами – затяжками. Затяжки уменьшают распирающие нагрузки от стропил на стены, принимая их на себя.
Дополнительная затяжка увеличивает пролёт до 8 метров, а упирающиеся в затяжку подкосы – до 10 метров Источник obustroeno.com
Наслонные стропила устанавливают на здания с большими пролётами свыше 10-12 метров со средней несущей стеной или опорными колоннами. Верхними концами они опираются на коньковый прогон, который в свою очередь поддерживается стойками, упирающимися в лежень – горизонтальная балка, лежащая на колоннах или внутренней стене. Если решается задача, как установить стропила на односкатную крышу, то также выбирается наслонная конструкция, так как в ней роль конькового прогона исполняет более высокая стена.
В этом случае затяжка не нужна вследствие отсутствия растягивающих нагрузок Источник remoskop.ru
