Монтаж мауэрлата к стене – как правильно? Крепление стропил и установка к пеноблоку, кирпичной стене, газобетону, керамзитным блокам и другим: Пошагово

Металлические шпильки на пластинах

Предварительная установка шпилек в кладку позволяет упростить процесс монтажа мауэрлата и добиться надежной фиксации.

Для этого к шпилькам привариваются перпендикулярно металлические пластины. Изделия устанавливают в кладочный шов перед возведением последнего ряда.

Важно сохранить вертикальность кладки последнего ряда. Далее в брусе просверливаются соответствующие отверстия и он буквально «одевается» на имеющиеся выступы

Отказ от установки армированного пояса при возведении стен из керамзитобетона – неоправданный риск. Поскольку не имеется достоверных данных о сроке службы кровли при использовании альтернативных методов монтажа, рекомендовать их как надежные не приходится.

Каждый застройщик, выбирая такой способ установки мауэрлата действует по своему разумению и не имеет никаких гарантий по поводу надежности такого крепления.

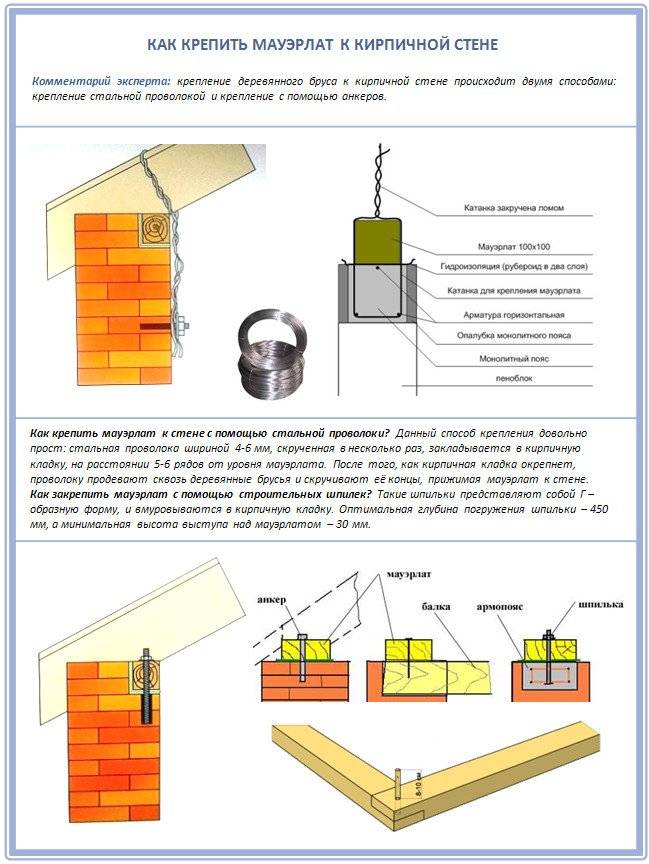

Крепление мауэрлата к кирпичной стене

Укладку мауэрлата на такие стены проводят по всему периметру, с размещением ближе к внутренней стороне. Снаружи деревянный элемент защищается небольшим выступом стены. Место для укладки мауэрлата необходимо подготовить еще на этапе возведения стен. Также необходимо заранее определиться с методом крепления.

В зависимости от выбора, меняются некоторые операции подготовительных работ:

• Крепление мауэрлата проволокой . Проволоку катанку необходимо заложить между кирпичами за три ряда до края стенки. Ее вмуровывают в кладку. Длину проволоки подбирают такой, чтобы ее хватило для обвязки бруса. Количество мест закладки проволоки должно соответствовать количеству стропильных ног.
• Закладка деревянных пробок. В кирпичную кладку закладывают деревянные пробки, по размерам равные одному кирпичу. При этом эти элементы необходимо обязательно обработать антисептиками. Пробки можно закладывать непосредственно под мауэрлатом или через один ряд кирпича. Но делать это необходимо ближе к внешней плоскости стены. Мауэрлат фиксируют по заложенным пробкам с использованием металлических скоб. В этом случае количество креплений также должно соответствовать количеству стропильных ног (прочтите также: «Мауэрлат: размеры и особенности крепления «).

Арматурные анкера для крепления мауэрлата. В кирпичную кладку вмуровывают арматуру на высоте не менее трех рядов до ее конца. Диаметр арматуры должен быть не менее 10 мм. Ее изгибают в форму буквы Г. Короткий край не должен быть меньше 25 см. Именно этот участок арматуры закладывают в кладку кирпича. Длинный край при этом вертикально торчит из стены. Размещают арматуру в места осевой разметки мауэрлата. Длина вертикального куска арматуры должна быть достаточной для того, чтобы пройти через мауэрлат и выступить из него на 25 см. В брусе высверливают отверстия, через которые его надевают на арматуру. Затем ее загибают и фиксируют гвоздем. Как и в предыдущих двух случаях, количество креплений должно быть равным количеству стропильных ног.

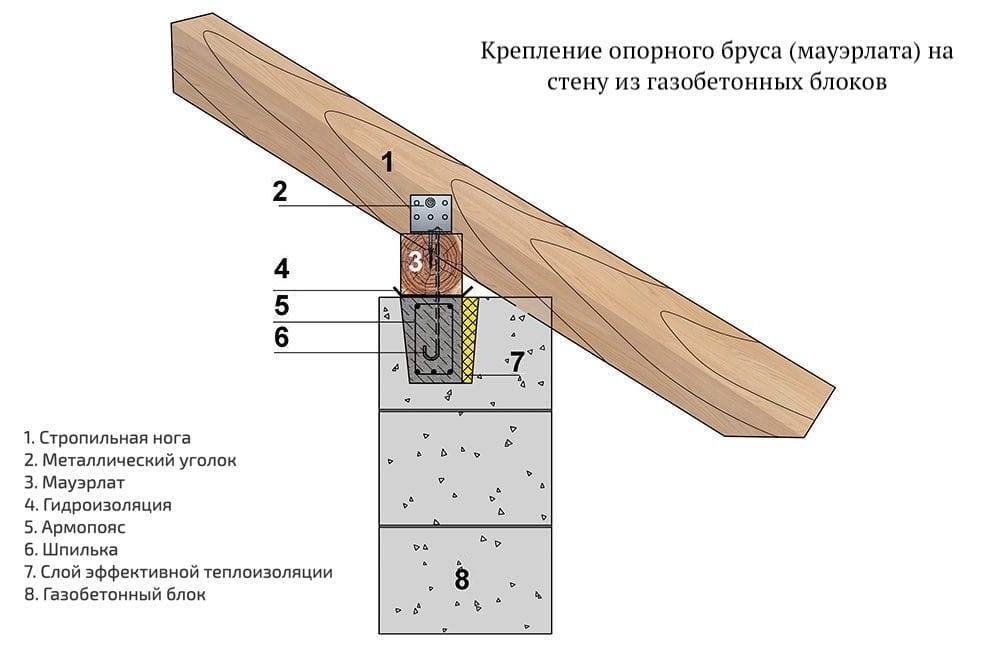

Крепление мауэрлата к армопоясу

Для зданий, которые строятся из ячеистых блоков бетона или сборных панельных конструкций, монтаж мауэрлата обязательно требует установку армопояса своими руками. Укладывая арматуру в опалубку, необходимо заложить шпильки диаметром от 10 мм с нанесенной резьбой и приваренной внизу поперечиной.

Шпильки размещают равномерно по площади армопояса. Их количество должно быть равным или большим числа стропильных ног. Из армопояса шпильки должны торчать на длину толщины мауэрлата и дополнительных 4 см для затяжки двух гаек. Нанося разметку расположения резьбовых креплений, на мауэрлате необходимо отметить места установки стропил. В идеальном случае крепление мауэрлата к керамзитобетонным блокам располагается ровно посередине между стропильным ногами

Также важно избегать совпадения крепления с местом установки опоры (прочтите также: «Как крепить мауэрлат к газобетону «)

Крепление мауэрлата на армопояс, подробнее на видео:

Независимо от выбранного способа крепления мауэрлата, под него обязательно укладывают слой гидроизолирующего материала. Сам брус обрабатывают антисептиками в несколько этапов. Это поможет получить надежную конструкцию, стойкую к воздействию влаги и пара.

Для того, чтобы уменьшить количество стыков в конструкции мауэрлата, для его создания выбирают брусья максимальной длины. Отдельные элементы сращивают косым прирубом с фиксацией болтами, саморезами или гвоздями. На углах конструкцию мауэрлата усиливают металлическими пластинами или скобами.

Крыша каркасного дома своими руками пошаговая инструкция

Практически любую кровлю можно воспроизвести своими силами, а что касается крыши для каркасной постройки, то здесь точно не возникнет никаких сложностей. Самое главное подобрать необходимый материал, а затем лишь соблюдать некоторые правила и поглядывать в чертеж.

• Вся суть первого этапа заключается в установке мауэрлата. Конечно, в его устройстве нет необходимости и можно обеспечить крепление к одной из балок каркаса, но практически все застройщики все же выполняют его монтаж. Перед его устройством необходимо позаботиться о слое гидроизоляции. В качестве чего рубероид подходит как нельзя лучше. Его оборачивают вокруг мауэрлата и скрепляют строительным степлером, дабы он держался на опорном брусе
• Далее происходит монтаж стропильных ног. Их крепление производится посредством гвоздей, саморезов, уголков или металлических пластин. Шаг стропил рассчитывается индивидуально и, как правило, это значение лежит в диапазоне от 0,4 до 1м. Сечение деревянных изделий также влияет на этот параметр. Опорным брусом для стропильных ног будет являться мауэрлат с жесткой фиксацией, впрочем, вы о нем уже знаете довольно много. Если пролет между стропилами составляет более пяти метров, то необходимо обустройство специальных подпор
• Потом оборудуется обрешетка. Перед закупкой материала для этого этапа стоит подумать и решить, какое кровельное покрытие будет использоваться, ведь для мягких материалов устраивается сплошная обрешетка, например, листы ОСП. Что касается скажем металлопрофиля, то здесь подойдут бруски сечение которых 5х5см с шагом по 0,5м
• Далее устраивается кровельный пирог
• В качестве завершающего этапа – настил кровельного покрытия

Если вы ничего не поняли, то возможно вы разберетесь в этом вопросе, если посмотрите видео о том, каксоздаетсякрыша каркасного дома своими руками.

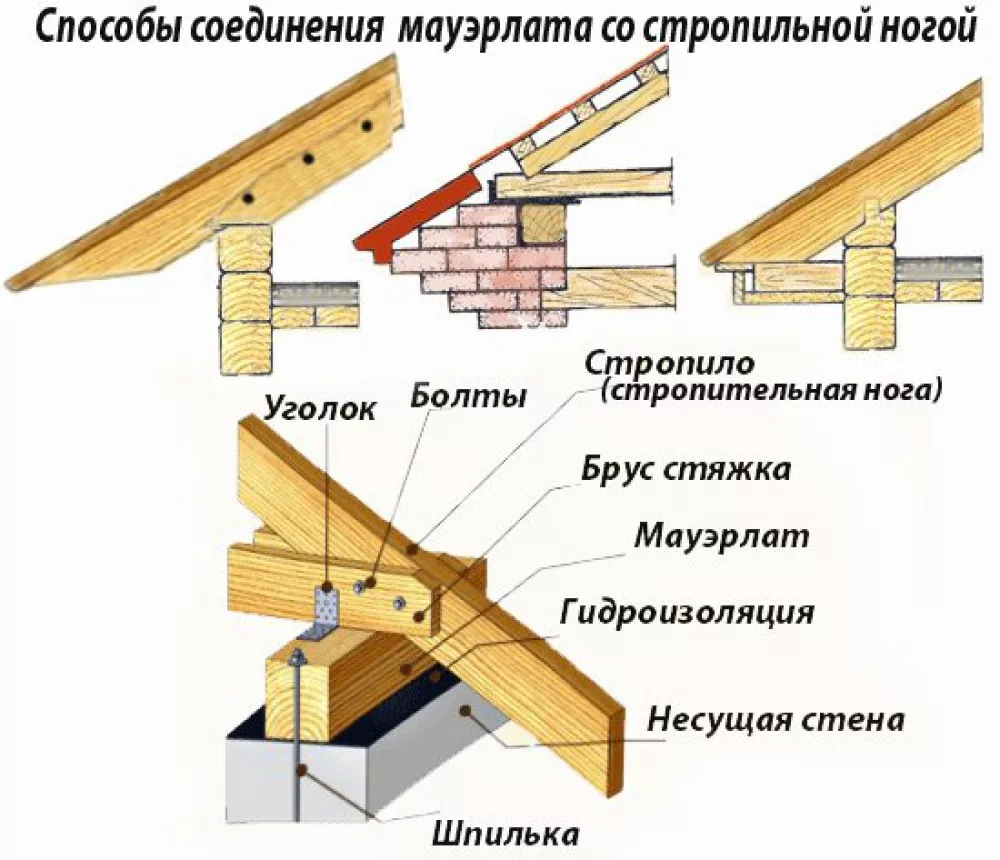

О креплении стропильных ног к мауэрлату

На протяжении многих лет крыша подвергается воздействию разных внешних нагрузок, порой они бывают значительными. Поэтому для обеспечения высокой надёжности необходим тщательный расчёт конструкции и подбор строительного материала.

Крепление элементов конструкции является важным этапом при возведении крыши здания. От того каким способом будет прикреплена стропильная нога к мауэрлату, будет зависеть поведение крыши в случаях больших нагрузок от выпавшего снега или сильного ветра.

В конструкции крыши применяются в основном элементы из дерева, которое способно впитывать влагу, а потом усыхать от воздействия высоких температур. Это говорит о том, что нельзя допускать полностью жёсткого соединения всей конструкции во избежание разрывов. Существует всего два способа крепления стропил, это жёсткий и скользящий.

Жёсткий вид соединения

Такой вид соединения полностью исключает любой способ движения между элементами конструкции. Для достижения такой цели используют два способа. Это использование уголков с применяемыми подшивными опорными брусками и создание запилов или седла на стропильной ноге.

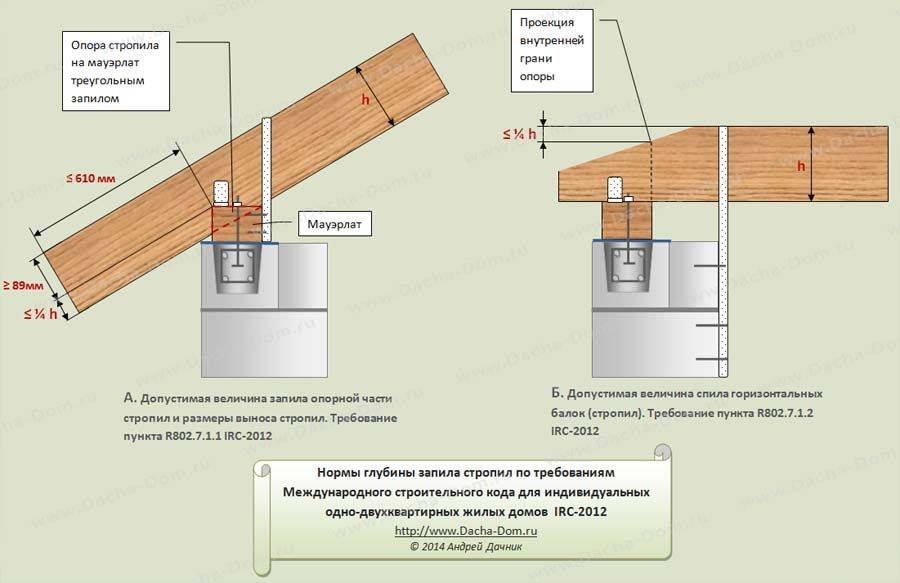

Когда применяют первый способ крепления, то стропило опирается на мауэрлат через опорный брус, длина которого может быть до одного метра. Фиксация стропила производится уголками с обеих сторон, что исключает возможность для его смещения.

Второй способ применяется в строительстве чаще. При таком соединении гвозди забивают под углом по отношению друг к другу так, чтобы они скрещивались в мауэрлате. Третий гвоздь вбивается вертикально, чем создаётся очень жёсткое соединение узла крепления стропил к балкам перекрытия.

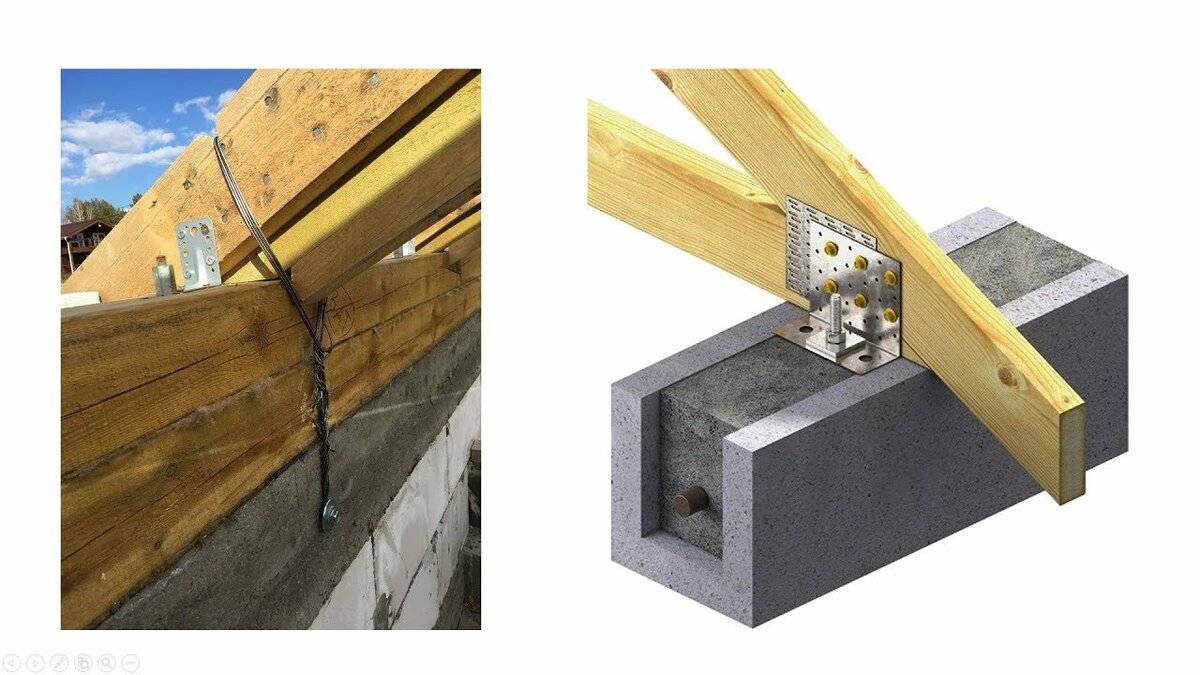

Для страховки при обоих видах жёсткого крепления применяют дополнительные соединения стропил со стеной. Для этой цели используют анкеры или проволоку.

Скользящий вид соединения

Скользящее соединение — это такое шарнирное соединение, при котором имеется две степени свободы. Их достигают возможностью одного из элементов конструкции к смещению. Обычно это стропило имеет возможность для небольшого смещения. Этого можно достичь следующим образом:

• На стропиле создаётся запил, которым производится укладка на мауэрлат. Крепление можно производить гвоздями, которые забивают с боков и наискосок. Вместо гвоздей иногда используют металлическую пластину с отверстиями или строительную скобу.
• Единичное крепление металлической пластиной стропила, которое выпущено за стену.
• Выполнение соединения специальным металлическим крепежом, которое называют салазками.

Крепление стропил к балкам перекрытия любым из этих способов позволяет стропильной ноге упираться в мауэрлат, но имеется небольшая возможность для движения относительно друг друга. Скользящие соединения целесообразно применять при строительстве домов из брёвен и бруса. Искажение геометрии стен дома от усадки или усушки не приведёт к разрушительным действиям конструкции.

Специалисты рекомендуют собирать такие конструкции на земле. Имеется хорошая возможность правильно произвести разметку и подогнать все элементы конструкции, а затем уже всё установить на стенах здания.

Способы установки

Устройство мауэрлата предполагает скрепление балок со стенами в местах предполагаемых стропил. При этом стоит отдавать предпочтение цельному массиву дерева. Если длины стен большая, чем длина балок, они скрепляются между собой косым прирубом при помощи болтов, гвоздей, винтовых саморезов. Углы скрепляются скобами и пластинами.Важным моментом при установке мауэрлата является место установки брусьев. Если нет уверенности в данном вопросе, лучше получить консультацию по строительству у специалистов.

Есть несколько способов установки мауэрлата на стены:

1. На всю толщину стены (если кладка в один кирпич).
2. На уровне внутренней поверхности стены, когда в кладку вмонтированы деревянные пробки.
3. На уровне внутренней стены, когда с внешнего края в стену вмурованы деревянные пробки малого сечения.
4. На уровне внутренней стены поверх вмонтированных деревянных пробок, размеры которых соответствуют размерам стенового кирпича.

При установке мауэрлата на внутренней стороне стен кладку продолжают выше балок перекрытия еще на четыре ряда. Затем с одной стороны вмуровывается деревянная пробка, а с внешней стороны выкладывается еще несколько рядов.Далее делают двойной ряд кирпича, чтобы перекрыть пробку. Сверху по внутреннему краю выстилают гидроизоляцию, устанавливают брусья мауэрлата. По внешнему ряду делают еще два ряда кладки. Таким образом, с внешнего края основание защищается от воздействия влаги.

Если пробки монтируются по внешней стороне, кладку делают до нужного уровня. После этого с внешней стороны устанавливают деревянные пробки; возле них с внешней же стороны кладут кирпичи. По верху прокладывают гидроизоляцию. Брусья мауэрлата устанавливают с внутренней стороны, где зазор.В случае, когда пробка устанавливается под мауэрлатом, кладку не заканчивают. За два ряда до конца устанавливают деревянные пробки; сверху продолжают кладку. С внутренней стороны устанавливают мауэрлат, а по внешнему краю продолжают кладку до нужной высоты.

Во всех случаях за 4-5 рядов до конца кирпичи кладут с некоторым смещением. Получается небольшая ниша для бревен мауэрлата.Получается жесткая конструкция, работающая на растяжение и изгиб. Она выдерживает всю распорную нагрузку.

Установка мауэрлата на стену дома осуществляется при помощи:

• проволоки;
• шпилек;
• скоб;
• анкеров.

Такой мауэрлат (фото ниже) устанавливается для большинства конструкций дома. К таковым относятся дома из кирпича, из бревен, из бруса.Но в некоторых случаях, когда стены дома возводятся из газобетона, керамзита установка мауэрлата производится на армированный пояс. К методу армирования прибегают также и в тех случаях, когда дом строится в местности, где часто бывает непогода, дуют сильные шквальные ветры.

Особенности двускатной крыши

В список основных характеристик двускатной крыши входят:

1. Опоры – это длинные крепкие столбы, цель которых укрепить внешние стены по периметру.
2. Брусья – коньковые брусья служат в качестве перекладин. Они соединяют боковые стороны в верхней части конструкции. Укладываются поверх стоек.
3. Основные стропила – с их помощью удерживается брус. Служат опорой для основных столбов.
4. Диагональные стропила – неотъемлемая часть несущей системы. По направлению идут к угловым частям сооружения.
5. Нарожники – небольшие перекладины, которые соединяют опоры со стропилами скосного типа.
6. Шпренгель – его помещают на укосину, соединяющую опоры.

Способы крепления мауэрлата к стене

Крепление деревянного бруса к стене происходит тремя способами:

1. Крепление стальной проволокой.
2. Крепление с помощью анкеров.
3. Крепление с помощью шпилек.

Рассмотрим каждый способ крепления по отдельности.

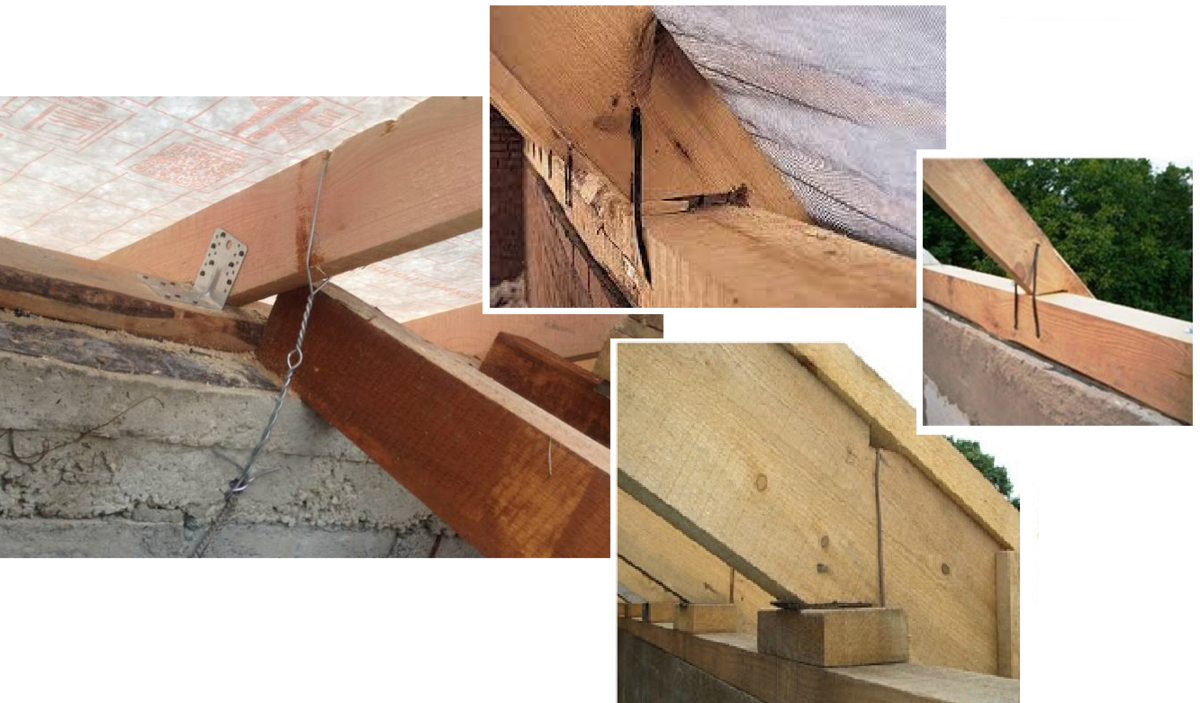

Крепление с помощью стальной проволоки

Как крепить мауэрлат к стене с помощью стальной проволоки? Данный способ крепления довольно прост: стальная проволока шириной 4-6 мм, скрученная в несколько раз, закладывается в кирпичную кладку, на расстоянии 5-6 рядов от уровня мауэрлата. После того, как кирпичная кладка окрепнет, проволоку продевают сквозь деревянные брусья и скручивают её концы, прижимая мауэрлат к стене. Проволока должна быть достаточной длины, чтобы полностью пройти сквозь брус, или же обвиться вокруг него, а также чтобы остались концы для укрепления.

Как закрепить мауэрлат к газобетону? Ответ на этот вопрос вы найдете, прочитав данную статью.

А в этой статье рассказывается про крепление армопояса к мауэрлату.

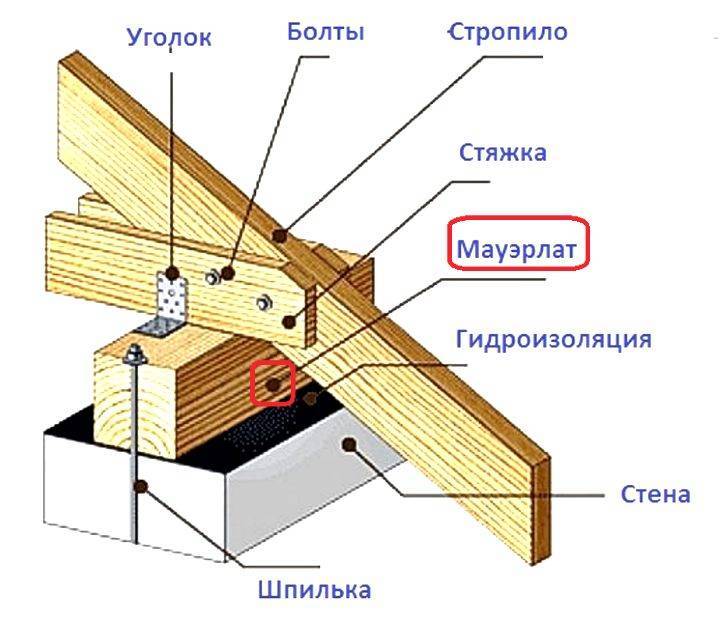

Крепление с помощью строительных шпилек

Как закрепить мауэрлат с помощью строительных шпилек. В ситуации с маленькими домами, когда не предполагается сильное воздействие на поверхность крыши, мауэрлат к стене прикрепляют специальными строительными шпильками. Такие шпильки представляют собой Г – образную форму, и вмуровываются в кирпичную кладку. Оптимальная глубина погружения шпильки – 450 мм, а минимальная высота выступа над мауэрлатом – 30 мм.

При использовании строительных шпилек можно упрочнить крепление с помощью опорной бетонной подушки. Длина подушки не должна превышать 400 мм, а высота – 220 мм

При заливке бетона, важно следить за тем, чтобы резьба шпилек не загрязнялась и не затрудняла накручивание гаек

Для точной разметки мауэрлата, нужно положить его на острие шпилек и ударить массивным предметом, желательно специальным молотком. На месте удара появятся отметины, отмеченные места затем можно просверлить перьевым сверлом.

Также, необходимо учесть гидроизоляционный слой, который необходимо уложить на стене. Закрепить его можно накалывая на шпильки.

Предлагаем к вашему просмотру видео о установке (монтаже) мауэрлата.

https://www.youtube.com/watch?v=7FL6hdnwEe4

Крепление мауэрлата анкерными болтами

Таким способом мауэрлат крепится прямо к армопоясу. Это одно из самых надёжных и стойких креплений. Анкера для крепления мауэрлата закрепляются в армопоясе во время его заливки. В мауэрлате предварительно просверливаются отверстия, для его последующей насадке на анкера.

Следует отметить, что заложить идеально ровные болты практически невозможно. Поэтому, для разметки отверстий, следует выбрать ровную доску, наложить её на болты и разметить. Затем доску следует приложить к нижней грани мауэрлата, и высверлить в нём отверстия соответствуя разметкам на доске.

Готовый мауэрлат аккуратно насаживается на болты. Затем на них прикручивается шайба или приваривается кусок арматуры.

Главный недостаток крепления анкерными болтами – их высокая цена. Поэтому, для снижения затрат можно использовать следующий способ: при помощи сверла, просверлить насквозь мауэрлат и на глубину 200 мм, войти в армопояс. Взять обрезки арматуры, и кувалдой забить их в армопояс, так чтобы обрезок вошёл на всю глубину. Для укрепления, можно загнуть концы арматуры той же кувалдой.

Сравнивая методы крепления мауэрлата, можно перечислить главные показатели для выбора подходящего метода:

1. Доступность, низкая цена материалов.
2. Надёжность и долговечность крепления.

Главное – выбрать оптимальный метод, подходящий для конкретной ситуации.

Далее рассмотрим инструкцию крепления мауэрлата своими руками.

Крепление мауэрлата к стене. Об этом вы прочитаете в следующей нашей статье.

А здесь статья про способы крепления стропил к мауэрлату.

Крепление мауэрлата при помощи химического анкера

Данная технология на строительном рынке появилась относительно недавно и дает возможность надежно фиксировать различные архитектурные элементы к непрочным поверхностям. Химический анкер можно использовать для крепления мауэрлата к фасадной стене из пустотелого кирпича.

Клеевой состав в капсулах предназначен для монтажа одного анкера

Работать с применением химических анкеров намного проще и быстрее, чем вмуровывать металлические шпильки в стену. Кроме того, расположение мест фиксации мауэрлата можно выбирать уже после сборки стропильной системы, что исключает ошибки во время разметки.

Химический анкер состоит из специального клеевого состава, металлической втулки с внутренней резьбой и шпильки.

Преимущества химического анкера в сравнении с распорным дюбелем в пустотелых стройматериалах

Как устанавливать химический анкер?

Вначале ставится на место мауэрлат и делается разметка мест установки дюбелей. Затем высверливаются отверстия в брусе, а потом продалбливаются отверстия в стене.

Готовые отверстия в кирпичной кладке наполняются клеевым составом, в него вставляется дюбель. После завершения процессов полимеризации обеспечивается надежная фиксация крепежа в стене из пустотелого кирпича.

Надо знать, что полимерный клей – дорогостоящий материал. В целях экономии финансовых средств рекомендуется заранее определить необходимое количество клея. Делается это по формуле .

Примерный расход клеевого состава можно определить заранее

Перед использованием химического анкера нужно внимательно прочитать инструкцию производителя и выполнять все его рекомендации. Относительно высокая стоимость химических анкеров всегда окупается экономией времени во время монтажа стропильной системы кровли дома.

Как прикрепить основание?

По окончании подготовительных работ следует выбрать метод фиксации мауэрлата. Есть разные способы установки основания кровли. Выбор зависит от физико-технических параметров используемых материалов и особенностей конструкции

Важно учесть метод фиксации стропильных ног на древесный брус. При скользящей установке монтируют дополнительные ригеля

Такой способ предусматривает создание малой доли свободы кровельной системы. Ригеля монтируют для поддержания уровня прочности. Для упорной фиксации к стропилам крепят бруски или делают в них зубья.

Фиксация проволокой

Устройство мауэрлата с помощью такой технологии займет немного времени. Простой способ, который подходит для небольших площадей. Этапы проведения работ:

1. Подготовить отрезки проволоки необходимой длины.
2. Положить проволоку перед устройством последних рядов кладки.
3. Сделать отверстия в деревянном основании.
4. Протянуть проволоку после высыхания цемента.
5. Закрутить и зафиксировать.

Крепление шпильками

Способ фиксации подойдет для кровли с большими нагрузками. Шпилька крепится непосредственно в кладку. Можно установить фиксатор в железобетонный пояс, что увеличит затраты труда и времени. Чтобы правильно установить материал в кладку, необходимо провести такие работы:

1. Заложить шпильки в стену на глубину до 0,5 м.
2. Залить бетонным раствором, не загрязнив резьбу фиксаторов.
3. Надеть на шпильки гидроизоляционный материал.
4. Сделать отверстия в деревянном основании, соблюдая шаг закладки шпилек.
5. Установить мауэрлат.
6. Зафиксировать брусья гайками на концах шпилек.

Деревянные пробки

Укладка с помощью таких фиксаторов отличается низкой себестоимостью. Можно заложить пробки перед последним рядом кладки или под деревянным основанием. Чаще всего их устанавливают за мауэрлатом около наружной части стены. Последовательность работ:

1. Подготовить деревянные бруски, размер которых соответствует параметрам использованных для кладки кирпичей.
2. Уложить заготовки в кладку на гидроизоляционное покрытие.
3. Соединить пробки и мауэрлатом, используя металлические скобы.

Крепление анкерами

Способ подходит для установки мауэрлатного пояса на большой площади. Основание крепят анкерами на бетонную подушку. Метод фиксации сравнительно дорогой. Нельзя в одном месте крепить стропила и устанавливать анкера. Если болты крепят по пустотелому кирпичу, для верхнего ряда кладки используют специальный заполнитель для пустот или жидкие гвозди. Этапы проведения работ:

1. Установить опалубку.
2. Заложить арматурный каркас.
3. Установить болты.
4. Залить опалубку с анкерами бетоном.
5. Снять опалубку после высыхания бетона.
6. Провести монтаж гидроизоляции.
7. Сделать отверстия в деревянных блоках, соблюдая шаг анкерных болтов.
8. Прикрепить мауэрлат на анкер, прижав гайками.

Монтаж армопояса

Способ крепления выполняется по периметру здания непрерывно. Такой вид крепления предназначен для распределения высоких нагрузок по большой площади конструкции. Без армопояса не возводят кровлю высотных домов. Рекомендуется устанавливать такое крепление в домах из газобетона для повышения уровня жесткости. Арматурный пояс предотвращает деформацию стен при проседании почвы. Процесс установки состоит из следующих этапов:

Чтобы равномерно распределить нагрузку на всю площадь конструкции, необходимо сделать армопояс.

1. Соорудить опалубку.
2. Поместить крепко обвязанную арматурную конструкцию из продольных и поперечных прутьев.
3. Укрепить опалубку упорными брусками или диагональными креплениями для предотвращения деформации во время работы с бетонной смесью.
4. Прикрепить шпильки к арматурной конструкции вертикально. Можно использовать сварку или вязальную проволоку.
5. Залить бетоном.
6. Установить мауэрлат после застывания бетонного слоя.

Назначения арматурного пояса

Кирпичная кладка не всегда может выдержать вес крыши, двускатной крыши, особенно крыши утепленной, когда кровельный пирог толще и тяжелее. Чтоб под нагрузкой по стене не пошли трещины, делается армирование из металлической сетки и бетона. С этой целью приготавливается строительный раствор, как правило, использующийся для заливки фундамента:

• 1 часть цемента;
• 1,5 части песка;
• 3 части щебня.

Водой состав разводится до густого, но довольно текучего состояния. Как правило, берется одна часть воды плюс к указанной пропорции. Затем на кромку несущей стены устанавливается опалубка, высотой 20-25см, ширина ее должна соответствовать толщине кладки. Из узких полосок нарезанной сетки делается каркас, который закладывается внутрь. Так, слои закрепляется на перемычках в 2-3см один от другого. Шаг между перемычками – не меньше 25см, что не дает провиснуть сетке. Через те же равные промежутки к каркасу крепятся анкерные болты с помощью вязальной проволоки.

В опалубку заливается раствор бетона так, чтоб верхняя часть армирования погрузилась не меньше чем на 3см. При заполнении короба не должно оставаться пустот, так как они способны сильно ослабить армирующий пояс, а в дальнейшем привести к образованию трещин на нем

Важно, чтоб бетона было достаточно для заливки всей опалубке сразу, отдельных слоев быть не должно. Если стены газобетонные, у верхнего ряда блоков просто можно вырубить перемычки, чтоб получить довольно удобный для заливки желоб

Благодаря армированию, упрочняется сама стена, что важно в сейсмически активных районах или при осадке грунта. С помощью бетонной обвязки по верхней кромке можно, с использованием уровня выровнять по горизонту стены, что положительно скажется на монтаже и дальнейшем использовании стропильной системы

Данное основание для мауэрлата:

• Надежно.
• Обеспечивает жесткую привязку к несущим стенам.
• Равномерно распределяет нагрузку от стропильных ног на кирпичную кладку.

В каких случаях требуется мауэрлат?

У данной конструкции две функции:

• Компенсация распирающего усилия от стропил.
• Удерживание крыши.

Мауэрлат для двускатной крыши: что такое мурлат в строительстве, крепление, как правильно класть, расчет для двухскатной крыши, установка стропил Мауэрлат для двухскатной крыши – варианты устройства, инструкция Мауэрлат для двускатной крыши – Мауэрлат для двускатной крыши: схемы, инструкции, монтаж, установка Мауэрлат для крыши – Мауэрлат для двускатной крыши: схемы, инструкции, монтаж, установка

Распирающее усилие стропил означает, что сила тяжести, действующая на скат крыши, за счет угла начинает смещаться вниз. Давление это может при сильных снегопадах достигать такой силы, что стены под ее действием просто разрушатся. В тех районах, где зимой осадки особенно обильны, архитекторы советуют крепить мауэрлат.

Опасность для крыши представляет не только снег. Ветер опасен и сносит крыши очень легко

Для ветра не важно, легкая это крыша или усиленная, он унесет ее, если хватит силы. Именно мауэрлат, плотно скрепленный со стропильной системой и одновременно со стенами дома, закрепляет кровлю и удерживает ее при сильном порывистом ветре

Выполнение монтажных работ

Перед тем как начать монтаж системы стропил необходимо подготовить весь инвентарь. Это позволит выполнять работы без перерывов на поиски недостающего инструмента и провести работу в самые короткие сроки.

• молоток и гвоздодер;
• шуруповерт, дрель электрическую;
• гвозди, шурупы, саморезы;
• отвес, рулетка, уровень;
• ножовка

Несмотря на то, что существуют разные виды устройства стропил для достижения максимально качественного результат стоит их скомбинировать между собой. Для устройства крыши необходимо использовать только высококачественный материал. Древесина должна быть хорошо высушенной и не иметь никаких дефектов. Перед тем как начать их монтаж их рекомендуется обработать антисептиком. Стандартный размер стропил, которые используются сегодня, составляет 50 х 50 х 6000 мм. Устройство элементов должно проводиться попарно, с обеих сторон одновременно. Разметку элементов и подгонку под нужный размер нужно проводить на земле.

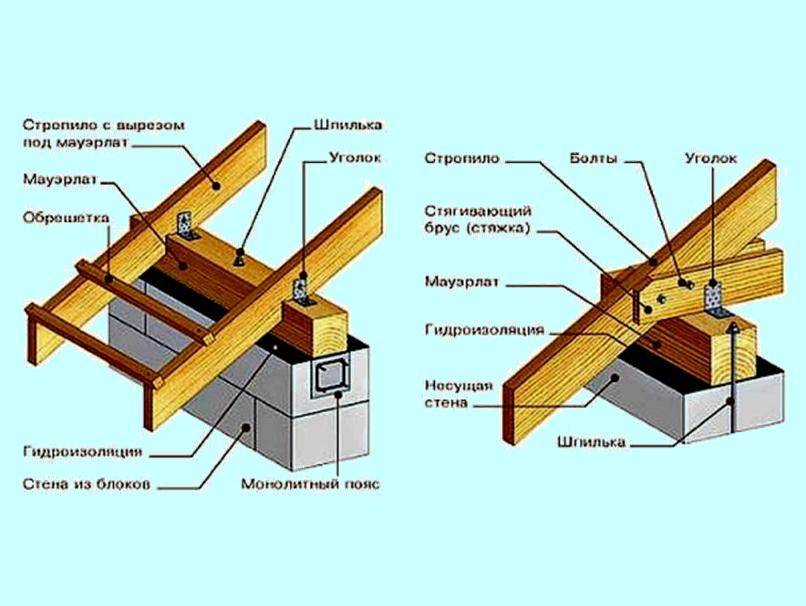

Схема крепления стропил двухскатной крыши

Чтобы опоры были максимально устойчивы в них необходимо выполнить врезки, которые выполнены по размеру мауэрлата. Если монтаж осуществляется внахлест нужно контролировать места стыков, никаких выступов не должно быть.

Для того чтобы выполнить все врезки одинаковыми и при этом потратить на работу намного меньше времени стоит выполнить шаблон. Для его устройства нужно использовать лист фанеры или плотный картон. Врезки должны быть строго перпендикулярными, поскольку на них оказывает действия нагрузка сверху. Неправильно выполнение распилы могут ухудшить прочность конструкции.

После того как устройство боковых стропил осуществлено необходимо натянуть между ними шнур. По нему будет осуществляться регулировка высоты стропильных ног. Если есть небольшая погрешность в высоте, ее можно устранить с помощью деревянной подкладки. Устранение, таким образом, больших недочетов проводиться не должно, это может повлечь за собой нарушение прочности всей системы.

Увеличить прочность деревянных ферм можно с помощью подкосов. Они располагаются от нижней части стропилины до средины противоположной. Брус для подкоса должен быть размером не более 50 мм. Именно такое устройство усиливает всю конструкцию и повышает ее прочность во время сильного ветра или больших снеговых нагрузок.

Если был выполнен монтаж больших пролетов их необходимо также усилить используя подкосы. С их помощью нагрузка будет равномерно передаваться на несущие стены

Важно чтобы подкосы были расположены под углом 45 градусов. Для соединения лежня, опорной стойки и подкосов нужно проводить с помощью специальных соединительных элементов — нагелей. Можно также дополнительно провести устройство диагональных связей

Можно также дополнительно провести устройство диагональных связей

Они располагаются между стропил. Благодаря им крыша будет намного прочнее и выдержит любой кровельный материал — металлочерепицу, профнастил и прочее. Такие связи соединяют две стропилины между собой один конец балки крепиться к нижней части стропил, а второй к средине соседней

Можно также дополнительно провести устройство диагональных связей. Они располагаются между стропил. Благодаря им крыша будет намного прочнее и выдержит любой кровельный материал — металлочерепицу, профнастил и прочее. Такие связи соединяют две стропилины между собой один конец балки крепиться к нижней части стропил, а второй к средине соседней.

Особое внимание стоит уделить коньковому узлу

Его важно закрепить дополнительно с помощью специальных болтов и саморезов, также могут быть использованы металлические пластины

Монтаж обрешетки

Устройство обрешетки будет зависеть, какие виды кровельных материалов будут использованы. Можно использовать металлочерепицу или профнастил. Именно они пользуются сегодня огромной популярностью среди застройщиков. Профнастил выгодно выделяется среди других вариантов доступной ценной и отличными техническими показателями.

Для покрытия двухскатной крыши необходимо выполнить монтаж обрешетки. Профнастил — это листовой материал, имеет не слишком большую толщину поэтому обрешетка должна быть качественной. Для обрешетки крыши можно использовать доску как обрезного так и не обрезного вида. Предварительно доску рекомендуется обработать специальным антисептиком, чтобы продлить срок службы древесины.

Монтаж доски к стропильной системе крыши осуществляется с помощью саморезов подходящей длины. Устройство обрешетки под профнастил может быть выполнен, однослойным или двухслойным методом. Перед тем как положить профнастил необходимо также выполнить качественную гидро- и пароизоляцию. Такая изоляция проводиться, если нужно уложить и металлочерепицу.

Мауэрлат: размеры и расчет материалов

Крыша дома состоит из двух основных компонентов – стропильная система и мауэрлат. Мауэрлат представляет из себя основу, которая служит надёжным креплением для стропильных брусьев

При строительстве крыши, крайне важно детально просчитать размеры стройматериалов для точной и надёжной конструкции. Рассмотрим основные правила и советы измерения мауэрлата, для получения материала нужных размеров

Расчет размеров мауэрлата

Строительство крыши начинается именно с мауэрлата, он служит опорой для остальной крышной конструкции, обеспечивает её устойчивость и равномерно распределяет вес конструкции по стенам дома

Именно поэтому очень важно точно рассчитать размеры мауэрлата

Размеры мауэрлата зависят от следующих факторов:

1. Параметры площади дома – его периметр и площадь.
2. Тип конструкции крыши.
3. Материал используемый в стропильной системе и для покрытия кровли.
4. Климатические условия.
5. Является площадь мансардной или нет.

Основным показателем для расчета мауэрлата является вид крыши. Крышная конструкция может быть разных типов, вот основные из них:

1. Классическая – односкатная, двухскатная, трехскатная или четырехскатная крыша.
2. Крестообразная.
3. Складчатая.
4. Плоская.
5. Сферическая.
6. Шатровая, полуовальная и вальмовая.
7. Шпилеобразная.

Итак, для расчета мауэрлата требуется знать, для какого типа крыши он будет использоваться. Мы рассмотрим как рассчитывать размеры мауэрлата для классической двухскатной крыши. Но прежде чем перейти к рассмотрению мауэрлата для конкретного типа крыши, следует узнать расчетные параметры, общие для всех типов крыш.

А в этой статье рассказывается про устройство, гидроизоляцию и утепление мауэрлата.

Формула для расчета

Во время мерки мауэрлата во первых следует измерить его длину и периметр. Измерять следует верхнюю часть бруса. Минимальное сечение мауэрлата – 100×100 мм.

Далее следует рассчитать вес и объем деревянного бруса. Вот формула для вычисления данных показателей:

m = rV

• r – плотность дерева,
• V – объем мауэрлата,
• m – как можно было догадаться представляет массу деревянного бруса.

Объем мауэрлата вычисляется по следующей формуле:

V = SL

• S – сечение деревянного бруса,
• L – его длина или периметр.

1. Каких размеров бы не был мауэрлат, главное – расположить его на расстоянии как минимум 5 см. от внешней грани стены.
2. Для большинства случаев подойдет антисептированный деревянный брус из лиственной древесины сечением 100×150 мм.
3. Следует выложить деревянные брусья по всей длине стен, от одного конца дома до другого.
4. Далее следует выполнить необходимые замеры, следя за тем, чтобы расстояние между брусьями было равномерным по всей длине укладки.

Рассмотрим как рассчитать параметры мауэрлата для двухскатной крыши.

А тут статья про крепление мауэрлата к газобетону.

В этом подразделе http://ru-house.net/stroitelstvo/krysha/metall/ собрана вся информация о маталлических видах кровли.

Расчеты для двухскатной крыши

Двухскатная крыша является наиболее популярным и простым видом кровли. Благодаря наклонной конструкции, она обеспечивает естественный сток осадков в виде талого снега или дождевой воды, с поверхности крыши. Установка мауэрлата для двухскатной крыши требует немалых затрат и трудоёмкой работы, зато он обеспечивает долговечность и стойкость крышной конструкции.

Для двухскатной крыши подходят деревянные брусья сечением 10×10 или 15×15 см. Толщина мауэрлата не должна быть меньше 10 см, а отступ от края наружной грани стены должен составлять как минимум 6 см. При использовании гидроизоляционного материала, расстояние между слоями должно быть как минимум 40 см. Также следует установить стойки, врубленные в лежни. Расстояние между ними должно составлять от 3 до 5 метров.

Подводя итоги можно сказать, что для расчета мауэрлата следует учитывать множество факторов, определяющих подходящие параметры материала для крепления. В заключении приведем основные параметры мауэрлата, подходящие в большинстве случаев:

1. Ширина мауэрлата не должна быть меньше 10 см.
2. Оптимальное сечение деревянных брусьев – 10×15 см.
3. Подходящий материал для мауэрлата – антисептированные брусья из лиственной древесины.
4. При расчете массы и объема мауэрлата руководствуйтесь формулой приведенной выше.
5. Отступ бруса от края стены должен составлять как минимум 5 см.
6. Расстояние между брусьями мауэрлата должно быть равномерным на всех отрезках конструкции.

Мауэрлат: размеры и расчет материалов Мауэрлат служит основой для крышной конструкции. Установка мауэрлата всегда требует большой работы, но прежде всего требуется подобрать подходящие параметры материала.

Как правильно закрепить мауэрлат к газобетонной стене?

Одним из важнейших нюансов технологии строительства дома из газобетона является крепление мауэрлата. Характеристики блоков не позволяют выдерживать высокие точечные нагрузки, без принятия конструктивных мер стены просто разрушатся. Правильно выполненное крепление подразумевает закладку армопояса, этот этап не рекомендуется пропускать. В случае невозможности его организации мауэрлат соприкасается непосредственно со стеной и фиксируется с помощью проволоки, анкеров, шпилек или нагелей. Способ определяется заранее, при отсутствии опыта этот вид строительных работ лучше доверить специалистам.
