Какие бывают коптильни холодного типа: разновидности
Устройства, в которых происходит длительная обработка продуктов дымом, подразделяются на несколько групп в зависимости от источника нагрева. Этот показатель является очень важным, так как он определяет назначение агрегата. По этому признаку различают конструкции:
- обычные;
- электрические.
Тление щепы в обычных устройствах происходит за счет открытого источника огня. В свою очередь, электрокоптильни холодного копчения имеют специальные нагревательные элементы и функционируют от сети.

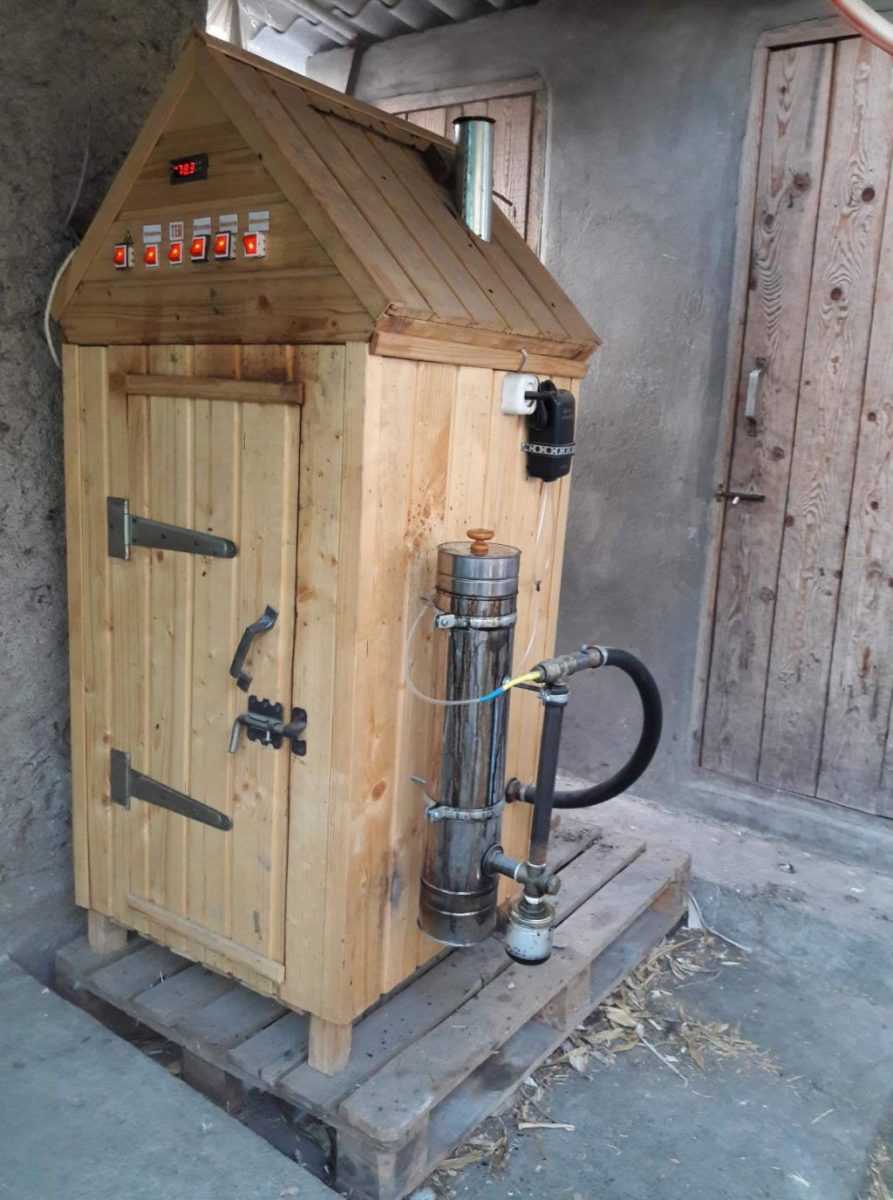

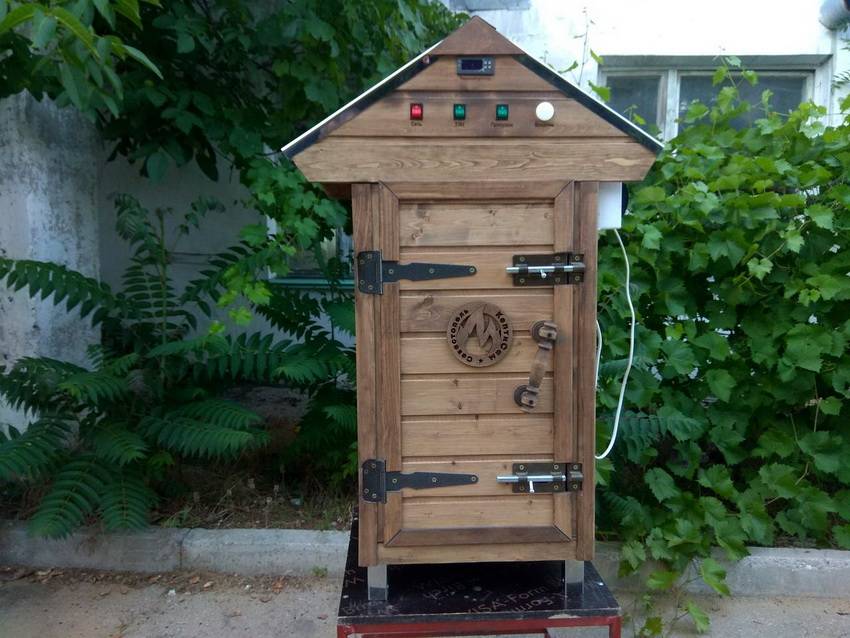

Преимущество электрокоптильни в том, что ее можно устанавливать в любом доступном месте, где возможно подключение к сети
Еще один показатель, по которому дифференцируются все холодные устройства, – универсальность. Самодельные агрегаты, выполненные своими руками, используются для копчения любых продуктов. В свою очередь, покупные коптилки могут быть:
- универсальными;
- специализированными.
Вторые применяются для копчения определенного вида продуктов. Покупные универсальные устройства встречаются чаще. В их камерах можно коптить не только мясные и рыбные продукты, но и овощи, а также грибы и сыр.
Собрать своими руками холодную мини-коптильню гораздо сложнее, чем горячую. Это связано с особенностями обработки продуктов, требующими длинной трубы. Длина дымоходной трубки в таких устройствах должна быть не менее 10 м.
При желании можно сделать коптилку походного типа. Такая конструкция является одноразовой и используется охотниками, рыбаками, а также людьми, отправившимися в поход. Чтобы выполнить такое устройство, рекомендуется изучить соответствующие видео. Коптильня холодного копчения своими руками в почве – простой и надежный способ, позволяющий получить деликатесные блюда в походных условиях.
Если нет желания делать коптильню самостоятельно, можно купить готовую конструкцию
Лучшим местом для такой коптилки является пологий берег. В верхней его части необходимо обустроить камеру копчения, а внизу выкопать топочную. Они должны соединяться между собой траншеей, которая выполняет функцию дымохода.
Особенности конструирования и монтажа коптилен ХК
Выбрав приемлемый для повторения пример подобной конструкции необходимо учитывать следующее:
- Дымоход должен непременно сооружаться с некоторым уклоном. Это ухищрение позволит создать необходимую естественную тягу. Если создание уклона не возможно технически, то следует применить искусственные способы образования принудительной тяги.
- С размерами дымохода требуется соблюдать определенные рекомендуемые его значения. Длина дымоходного канала не должна превышать max = 7 метров, но и быть меньше min = 2 метра ей непозволительно.
- Если дымоходный канал невозможно выдержать в указанных выше размерах, то придется использовать дополнительное охлаждение дымового потока и систему принудительной тяги.
- В простейших конструкциях стационарных коптилен, когда дымогенератором служит обычный костер в яме, необходимо учитывать, что глубина такой ямы не должна быть менее 0,5 метра.
- К сожалению, для походных условий холодное копчение явно не подходит. Сложность создания оптимальных условий для копчения, длительность самого процесса, специфика подготовительных работ и многое другое – не позволят создать полноценное блюдо. Кроме того, обработка продуктов низкими температурами может спровоцировать нежелательные последствия. Отсюда следует, что при вылазках на природу крайне необходимо довольствоваться именно горячим копчением. Это – быстро, безопасно и предельно вкусно.

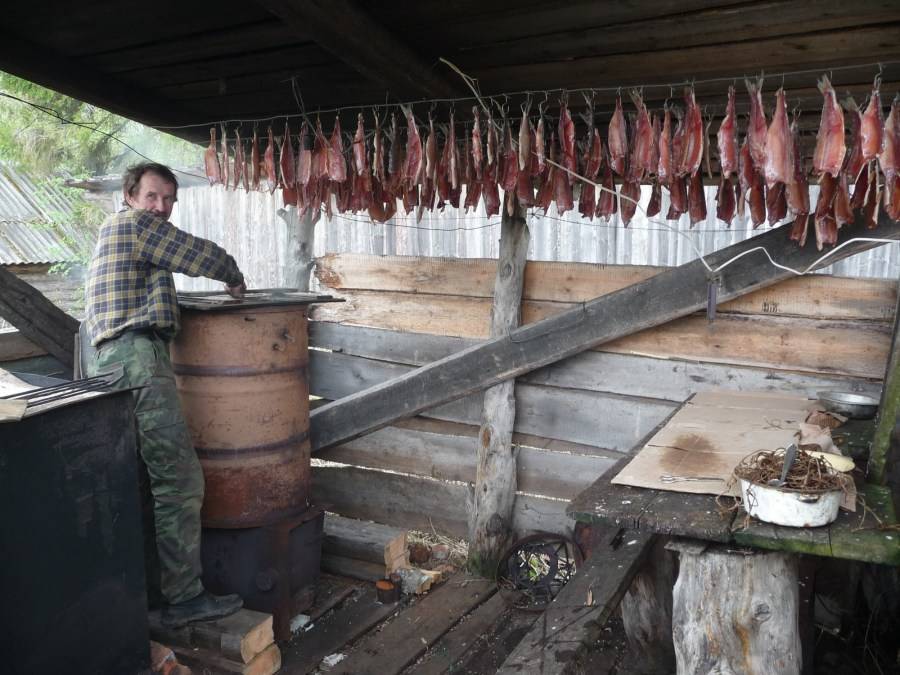

Освоив основополагающие принципы конструирования устройств холодного копчения – можно перейти к практическим действиям. Для своей первой пробной конструкции, как правило, вовсе не требуется хвататься за чертежи сложных фундаментальных сооружений. Для изначального практического ознакомления с нюансами холодного копчения вполне подойдут простые, но удачные коптильни из многих подручных средств. Одним из таких материалов является обычная металлическая бочка. Из нее получается великолепная коптильня холодного копчения своими руками, которая по своим качественным показателям ничуть не уступает более солидным сооружениям этого типа.
Из чего можно делать коптильную камеру
Первый вопрос, который интересует тех, кто решил занять коптильным агрегатом, из чего может быть изготовлена камера, где будут помещены продукты.
- Самый простой, можно сказать, примитивный вариант каркас из досок, который затягивается тканью (см.выше) – это чаще всего практикуется вдали от дома, на рыбалке, в походе и т.д.
- Простой – бочка, где придется нарезать пазы под крючки и вырезать отверстие под дымоходную трубу. Поскольку сама основа уже готова, сложностей не возникнет.
- Из холодильника – в том случае, когда на даче «завалялся» старый холодильник, который жалко выбросить. Удаляете все пластиковые элементы и оставляете только остов. Делаете отверстие под дымоходную трубу. В качестве месте под продукты будут использовать полки холодильника – в старых советских моделях они были решетчатыми, а не цельными, как сейчас.

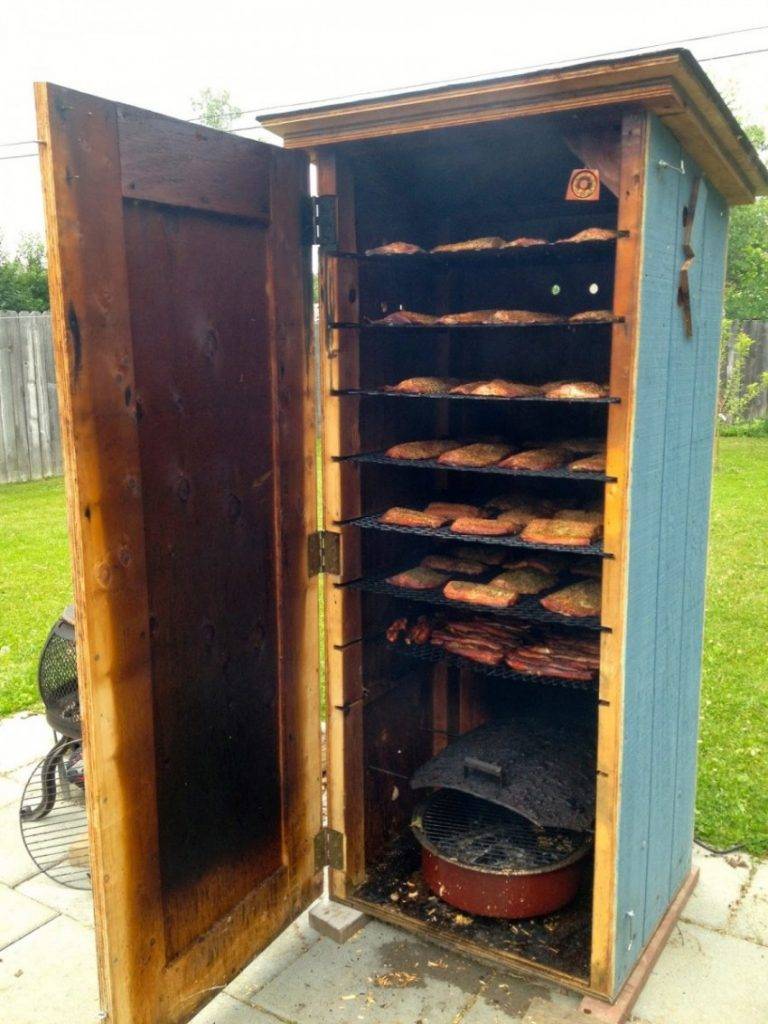

- Из досок – сбиваете подобие домика из досок и брусков, также делаете крючки для рыбы, мяса, сала и пр. Снизу делаете вход под дымоходную трубу. Это уже пример стационарной коптильни холодного копчения.
- Из кирпичей – не только функциональная, но и красивая коптильня, которая станет дополнительным украшением двора.
Так, например если вы планируете достаточно часто коптить продукты и у вас есть участок, лучше всего сделать коптильню из огнеупорного или шамотного кирпича.
Если речь идет о профессиональной организации коптильни, то за охлаждение дыма в системе отвечает специальная холодильная установка, а для нагнетания дыма используются электрические коптильни.
На схеме представлен образец коптильни холодного копчения с использованием указанных выше устройств. Принцип е работы основан на электродвигателе с винтообразной насадкой из металла, на которую крепится деревянный брус. Во время работы насадка начинается крутиться с высокой скоростью, обеспечивая трение об брусок, вследствие чего выделяется большое количество дыма. В дополнительной камере оседает пыль, а основная часть холодного переходит в камеру с продуктами. Это позволяет приготавливать большой объем копченостей с минимальными затратами. Для получения характерного золотистого цвета продукты дополнительного обрабатываются жидким дымом.
Зачем нужен дымогенератор?
Для усиления копченого вкуса можно сделать дымогенератор своими руками. С одной стороны, концентрация дыма сделает вкус более характерным, с другой – увеличит срок хранения за счет дополнительного консервирования.
В состав дымогенератора входят:
- рама;
- барабан;
- вентилятор,
- электропривод
- для электрических моделей понадобится термокамера и пульта для управления.
Чертеж дымогенератора для коптильни
Процесс изготовления
Вам понадобится оправка для сальника, которую можно закрыть крышкой от канистры или самостоятельно изготовленной. Подсоединяете таймер (идеально подойдет от старой стиральной машины).
Если расстояние между дымогенератором и камерой приготовления менее 100 см, обязательно следует установить на входе в камере установку для охлаждения дыма.
Как сделать дымогенератор своими руками – видео
Какой бы вариант самодельной коптильни Вы ни выбрали, если все сделать правильно и придерживаться полезных советов в процессе копчения – Вы сможете ежедневно наслаждаться вкуснейшими деликатесами собственного производства.
Общие правила копчения разных продуктов
Коптить в горячих и холодных коптильнях можно любые продукты – мясо, птицу, сосиски, рыбу целиком или по частям, сало, сыр и даже некоторые овощи.
Выбирая между горячим и холодным копчением, следует иметь в виду, что охлажденным способом можно готовить только жирные рыбу и мясо. Например, говядина или кура станут очень жесткими – за несколько суток нахождения в коптильне они просто высохнут.
Птица, не только кура, но и другие виды, коптят горячим способом, в том числе и для полного избавления от гельминтов и яиц глистов.
Выбирая рыбу для копчения, учитывайте, что селедка готовится быстрее всего и, в основном, горчим способом. Осетрины и семгу лучше готовить холодным способом, поскольку в горячей коптильни она больше похожа на вареную, только со вкусом дыма.
Перед холодным копчением продукты необходимо засолить, вымыть и просушить, поскольку сам по себе холодный дым паразитов уничтожить полностью не может.
Копчение холодное в домашних условиях: конструкция коптильни и чертежи
Можно найти в продаже готовый заводской прибор или сделать его собственноручно. Занятие это довольно увлекательное и никакая заводская коптильня не сравнится с самодельным агрегатом, в котором предусмотрены все нюансы, вплоть до особенностей участка, на котором он расположен.
Такой прибор даст гарантированно хороший результат и станет предметом гордости домашнего мастера
Важные моменты в конструировании прибора холодного копчения:
- дым в камере копчения не должен нагреваться выше трёх десятков градусов;
- необходимо предусмотреть хорошую тягу для качественного дымления;
- длина дымохода предусматривается примерно в пять метров, плюс – минус полтора метра;
- для качественного охлаждения можно предусмотреть коллектор или вентилятор.
Чертежи самодельной коптильни холодного копчения своими руками :
Прибор в разрезе
Схема прибора
Отличие коптилен горячего и холодного копчения.
Существует два основных варианта коптилен – горячего и холодного копчения. Продукты, изготовленные в первой из них, получаются более мягкими и жирными, вторая же выдает изделия с плотной и суховатой структурой. Поэтому прежде чем приступать к изготовлению коптильного агрегата, стоит заранее согласовать, какой продукт больше придутся по вкусу вашим домочадцам, после чего уже можно будет определиться с выбором прибора. Коптильни горячего и холодного копчения отличаются между собой расположением топки и принципом работы.
Так, в конструкции агрегата горячего воздействия на продукты, нагрев коптильной камеры с расположенными на ее дне опилками производится непосредственно от открытого огня или же нагревательного электрического прибора, находящегося подо дном. Подобная схема способствует перегреву и появлению горячего дыма, исходящего от стружечно-опилочной смеси. Схема простейшего коптильного аппарата, работающего по такой технологии, показана на иллюстрации ниже:
Простейший прибор для горячего копчения продуктов
1 – Импровизированная топка, которая может быть сооружена в любом месте, где будет установлена такая коптильня.
2 – Поставка: ножки или даже просто несколько установленных кирпичей.
3 – Днище, изготовленное из металла толщиной в 3÷4 мм и имеющее просверленные отверстия диаметром 4÷5 мм
4 – Стружечно-опилочный слой из древесины плодовых пород, уложенный на перфорированное дно.
5 – Поддон с приподнятыми к краям стенками для сбора стекающего с продуктов жира.
6 – Металлическая решетка для укладки продуктов.
7 – Продукты для горячего копчения.
8 – Плотно закрывающаяся крышка с небольшим отверстием для отвода дыма.
Холодное копчение продуктов происходит под воздействием теплого дыма, температура которого редко превышает границу в 36÷40 ºС. Получившийся от тления древесины дым успевает остывать по пути от топки к коптильной камере. Таким образом, в данной конструкции две основные камеры, дымогенераторная и коптильная, располагаются друг от друга на определенном расстоянии, и связываются посредством специальных каналов. Дым, проходя по заданной ему траектории, не только остывает до требуемой температуры, но еще и освобождается от вредных примесей и копоти, которые могли бы попасть в продукты, снижая их вкусовые качества.
Цены на дымогенераторы
дымогенераторы
Примерная схема простейшей установки для холодного копчения продуктов представлена на рисунке:

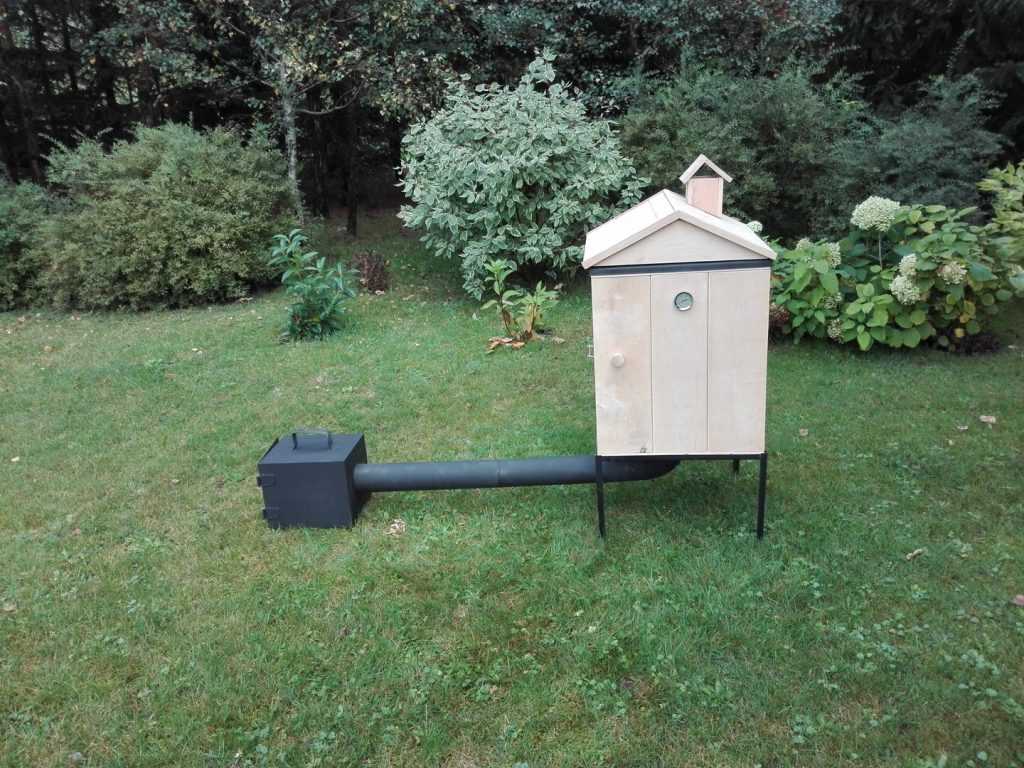

Типовая схема коптильни для холодного копчения
1 – Топочная камера, в которую закладываются дрова.
2 — Топливо. Лучше всего брать древесину плодовых пород деревьев — вишни, груши, яблони и им подобным. Кроме этого, подойдет древесина и некоторых других лиственных пород, например, дуба или ольхи.
3 – Дымоходный канал, через который дым, постепенно охлаждаясь, как это условно показано широкими стрелками, попадает в коптильную камеру.
4 – Цокольная часть коптильни, выполненная из кирпичной кладки
5 – Мелкая металлическая решетка с ячейками 3÷5 мм, на которой будет задерживаться копоть.
6 – Коптильная камера без дна – это может быть подготовленная бочка или ящик из листового металла толщиной в 3÷4 мм, или же специально выстроенный «домик» из древесины или кирпича.
7 – Продукты, подвергаемые холодному копчению. Их обычно подвешивают на крюках за перекладины (поз.8), которые в свою очередь могут представлять собой обычные металлические прутья или же перфорированные реечные профили.
9 – Плотно подогнанная крышка коптильной камеры, имеющая отверстия или трубу для выхода дыма.
10 – Перфорированная крышка, закрывающая топочную камеру. В некоторых конструкциях дверца может быть расположена не сверху, а на передней или боковой стенке топки.
Это была лишь общая схема, которая может быть воплощена на практике различными способами. Ниже в публикации и будут рассмотрены несколько вариантов возведения коптильни для холодного копчения.
Дымогенератор коптильни и для чего он нужен
Все, кто когда-либо проводил копчение традиционным образом знают, что это довольно длительный и энергозатратный процесс, обычно копчение продукта затягивается на несколько дней и требует непрерывного надзора за температурой и количеством дров в топке.
Инженерная мысль позволила значительно сократить время и прилагаемые усилия за счет применения дымогенератора для коптильни. Это приспособление создано для того, чтобы в короткие сроки и в довольно большом объеме создавать дым и подавать его в отдел где и коптится продукция.
В домашних условиях его тоже можно изготовить. Устройство его не сложное, состоит дымогенератор из камеры, в которой на дне насыпана щепа, она горит, перпендикулярно, через верхнюю часть корпуса проходит труба, изготовленная из металла, приспособленная для циркуляции воздуха, поставляемый, например, аквариумным насосом.
Вообще, люди зашли довольно далеко в стремлении получить быстро и дешево вкусную полезную еду. Примеров коптилен на любой вкус, цвет и кошелек можно найти огромное количество. Фото готовых коптилен в интернете на разных сайтах тоже в избытке.
Процесс изготовления
Прежде чем приступать к изготовлению коптильни в домашних условиях, необходимо сделать чертежи будущего строения. Только после этого можно с помощью разработанной схемы самому построить коптильню для холодного копчения. Для начала необходимо определиться с габаритами конструкции, а затем подобрать для нее место.
Выбрав коптильню из кирпича, необходимо сделать проект данной конструкции. Это поможет сэкономить время и выбрать правильное место для установки. Участок должен иметь протяжность в четыре метра, причем лучше, если место будет с уклоном, чтобы дымоход проходил под нужным углом. Сделав необходимые расчеты, можно рыть траншею.
Для начала необходимо заложить фундамент. Затем на том месте, где будет расположена коптильня, надо убрать грунт. Яма при этом должна быть глубиной до 60 сантиметров. Затем в ней устанавливают опалубку, которая должна быть выше краев на 25 сантиметров. Делается армирование, а в центре ямы ставится обычное ведро, чтобы после заливки бетона получилось углубление.
Для стен используется красный кирпич. Величина коптильни полностью зависит от пожелания хозяина. В середине можно сделать небольшое окошко с выходом на северную сторону, чтобы прямые солнечные лучи не навредили продуктам.
Крыша кирпичной коптильни легка и удобна в обустройстве. Чтобы ее сделать, необходимо соорудить стропильную систему. На них укладываются или плиты ОСБ, или влагостойкая фанера. И только тогда на ровную основу укладывается черепица.
Для сооружения топки можно использовать огнеупорный кирпич или уже готовую печь из металла. Понадобится огнеупорная труба для отвода дыма из топки к камере копчения. Ее диаметр должен быть очень большим, чтобы дым медленно шел и, остывая, оставлял на ее стенках частички копоти. Над отверстием, где выходит дым, ставятся решетки и подвешиваются продукты, которые необходимо закоптить.

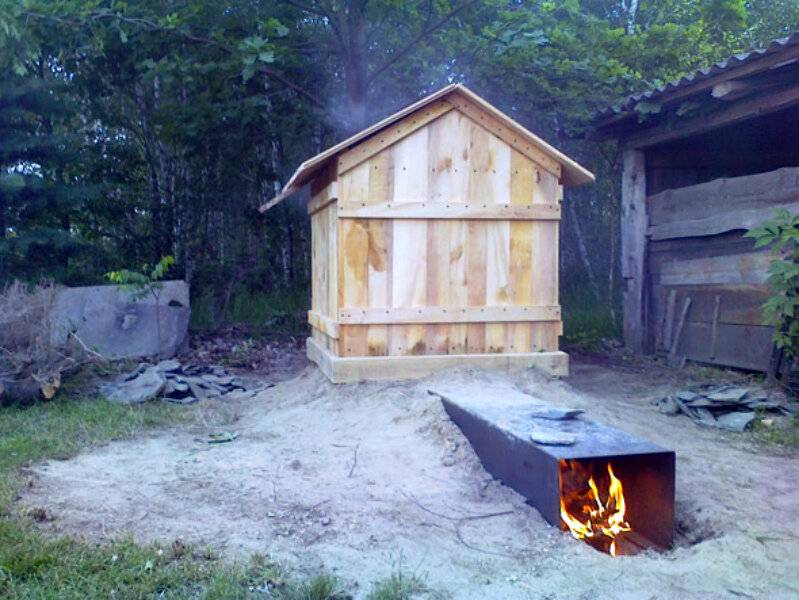

Чтобы соорудить деревянную коптильню, прежде всего нужно выкопать траншею на два штыка в глубину. В ней должны разместиться труба, камера для топки и сама коптильня. Дым, попадая в яму, задерживается там и очищается, а затем поднимается в коптильню.
Дверку на топку нужно изготовить чугунную и надежно закрывающуюся. Ее основание делают из кирпича, а стены выводят немного вверх над землей. Затем на него ставится деревянная конструкция. Траншею, где находится дымоходная труба, засыпают землей, а затем хорошо трамбуют. Это необходимо для того, чтобы труба и дым охладились.
Из брусков из дерева делают основание для камеры. Затем к нему прибиваются ровные доски, которые должны прилегать очень плотно друг к другу. Это делается для того, чтобы дым не выходил через щели. Затем в крыше делается отверстие, в которое выводится труба.
Любая коптильня, даже изготовленная на скорую руку, должна состоять из дымогенератора, канала для дыма и емкости, используемой для продуктов копчения. Если находясь в походе или на турбазе захотелось копченостей, можно сделать коптильню с помощью прутьев и полиэтиленовой пленки.
Конструкция эта совсем не сложная, однако ее нужно правильно сделать. Каркас строится из жердей, сверху набрасывается пленка, а продукты для копчения можно разместить на шампурах. Угли от перегоревшего костра послужат прекрасным источником тепла. Для дыма подойдут свежие ветки с листвой. Соорудить очаг можно, вырыв яму в земле или взяв для этого обычное ведро. Преимущество такой коптильни – это быстрота сооружения и отсутствие покупного материала. Недостаток состоит в том, что необходимо постоянно контролировать очаг.
Такой вариант коптильни прекрасно подходит для тех, кто выезжает на дачу на время и не хочет выстраивать полноценную коптильню у себя на участке.
Также можно обратить внимание на такое сооружение, как коптильня из бочки. Для ее основы прекрасно подойдет дерево или другой материал. Нельзя использовать лишь пластмассу
У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться
Нельзя использовать лишь пластмассу. У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться.
В дне такой бочки делается несколько отверстий, которые послужат поддувалом, а также местом для удаления из топки золы. На высоте одной трети бочки нужно приварить железный лист, который послужит дном для коптильной камеры. Чтобы оно прослужило подольше, толщина листа должна быть около 4 миллиметров.
Устройство для горячего копчения
Рассмотрим самый простой способ, позволяющий сделать коптилку из холодильника. Будущая модель годится для горячего копчения. Для начала придется заготовить необходимые инструменты и устройства, хотя некоторые из них могут быть заменены аналогами. Перечень будет примерным, ведь все зависит от полета мысли мастера.
- В первую очередь потребуется сам холодильник, он не обязательно должен быть в рабочем состоянии. Самое главное, чтобы его корпус был цельным.
- Электрический нагреватель. Отметим, что коптильня из холодильника, в частности коптильня для горячего копчения, не может использовать для нагрева материала пламя костра. Если подогревать опилки снизу, то проблема будет заключаться в большой массе конструкции. Ее не совсем удобно будет кантовать. Разводить костер внутри холодильника тоже не получится, ведь для закладки дров потребуется открыть дверцу, а это делать нежелательно. Будем разогревать опилки на электроплитке.
- Емкость для щепы. Подойдет любой поддон с толстыми стенками. Он будет устанавливаться на электроплитку, но для равномерного нагрева желательно подобрать соответствующий диаметр днища.
- Решета. Продукты будут располагаться на решетах или подвешиваться на специальных крюках. Можно использовать те решетки, которые были в холодильнике, но для этого потребуется кое-что предусмотреть. Вся внутренняя пластиковая обшивка будет демонтирована, так что под решета, возможно, придется изготавливать новые держатели. Краску с решет необходимо удалить. Лучше всего – обжечь.
- Поддон, в котором будет собираться жир.
При сборке коптильни следует учесть, что дым из ящика должен выходить. Для этого в верхней части корпуса проделывается отверстие.
Принцип работы такой коптильни заключается в том, что продукт раскладывается на решетах или подвешивается на крючках. Сверху нагревательного элемента устанавливается поддон со щепой. Над ним необходимо соорудить из фольги самодельный контейнер, в котором будет скапливаться жир.
Как сделать простейшую коптильню для рыбы из ведра своими руками
Чтобы правильно сделать простейшую коптильню для рыбы, пользуются инструкцией. Для конструкции пригодится ведро или выварка емкостью 20 л. Порядок работ:
- Отступив от верхнего края 10 см, крепят решетку. Ее изготавливают из металлического прутка сечением 0,3-0,5 см.
На дно устилают ореховую шелуху или щепу из ольхи и других фруктовых деревьев
- Отступают от днища 10 см и устанавливают подходящую по диаметру старую сковороду для скапливания жира. Чтобы сковорода стояла более устойчиво, из двух отрезков профиля делают крестообразную перегородку и укладывают на опилки
Конструкцию устанавливают на открытый огонь, т. к. крышка прилегает негерметично, применять коптильню можно только на улице

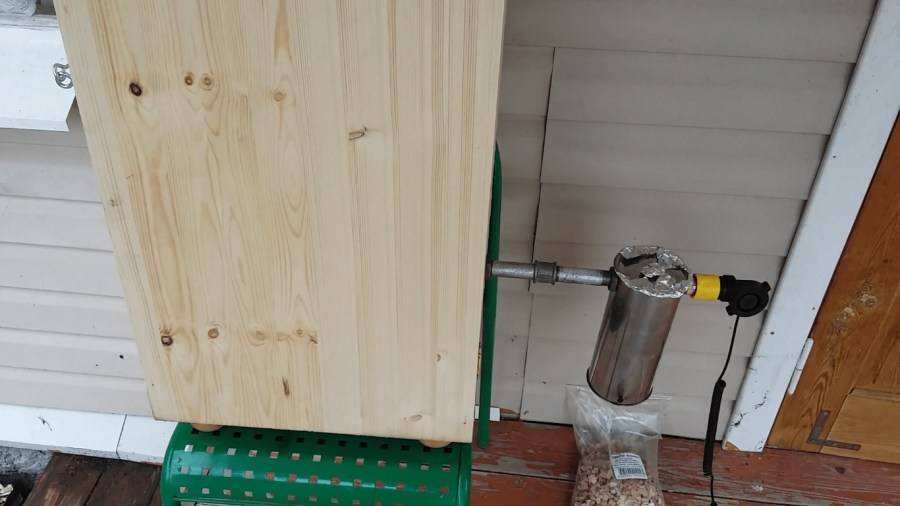

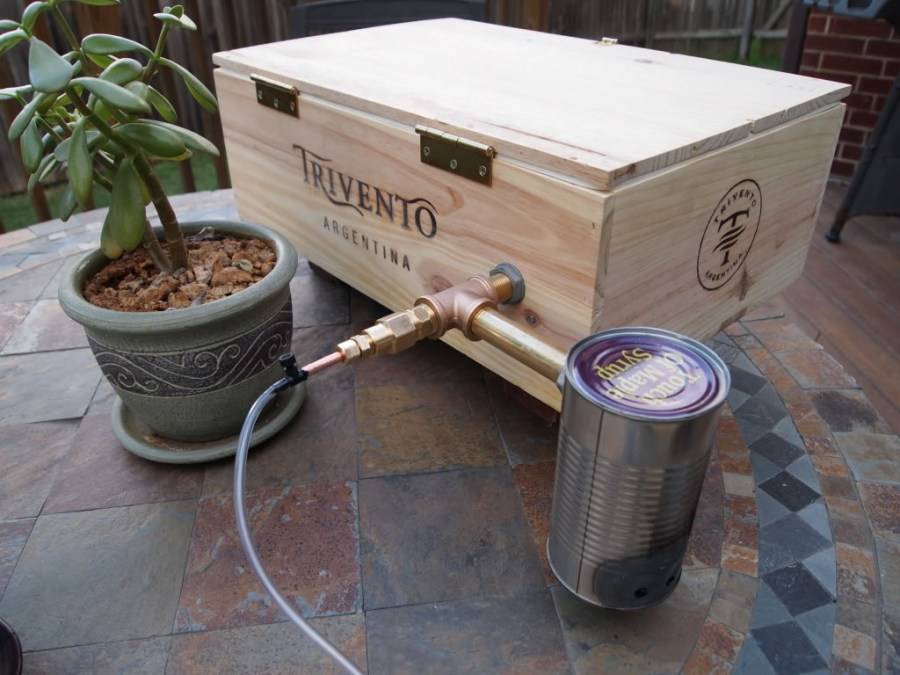

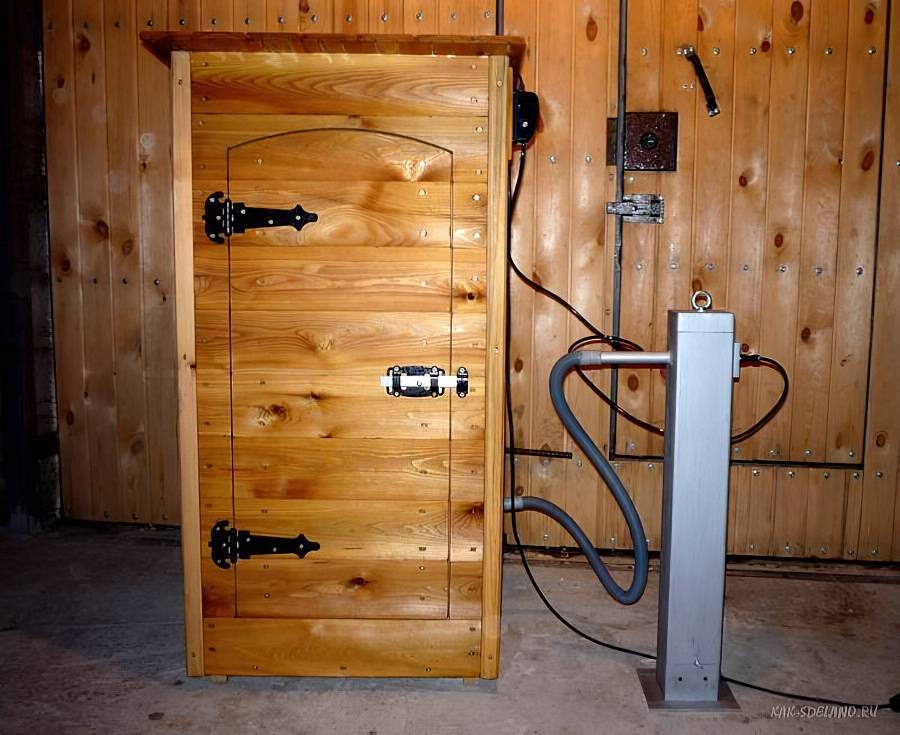

Самодельный дымогенератор для коптильни
Если на участке нет возможности разместить полноценную топку и длинный дымовой канал, для получения дыма пригодится дымогенератор. Это компактное устройство не требует много места, а изготовить конструкцию можно из подручных средств — старого огнетушителя, консервной банки, отрезка трубы большого диаметра. Еще понадобятся более тонкие трубки для дымохода, компрессор (можно аквариумный), штуцер, емкость для сбора конденсата.
Простейший дымогенератор состоит из элементов:
- корпус, где происходит тление щепы без доступа воздуха;
- дымовая труба;
- система охлаждения.

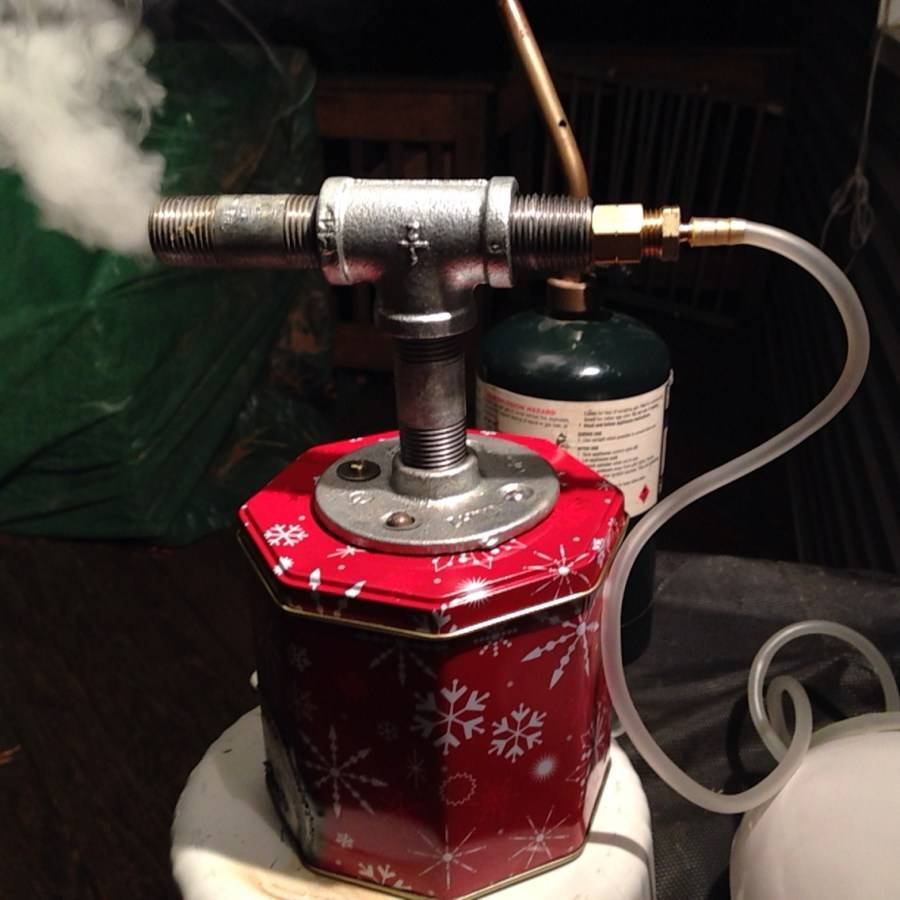

Супер аппарат
В нижней части емкости размещается колосник для щепы, пространство под ним используется для накопления золы. Доступ нужного для горения воздуха осуществляется через нижнее отверстие с заслонкой.

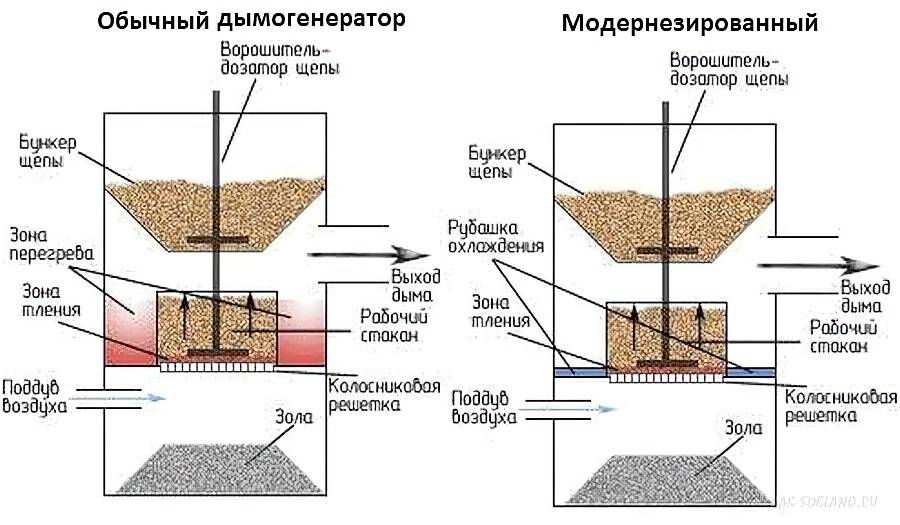

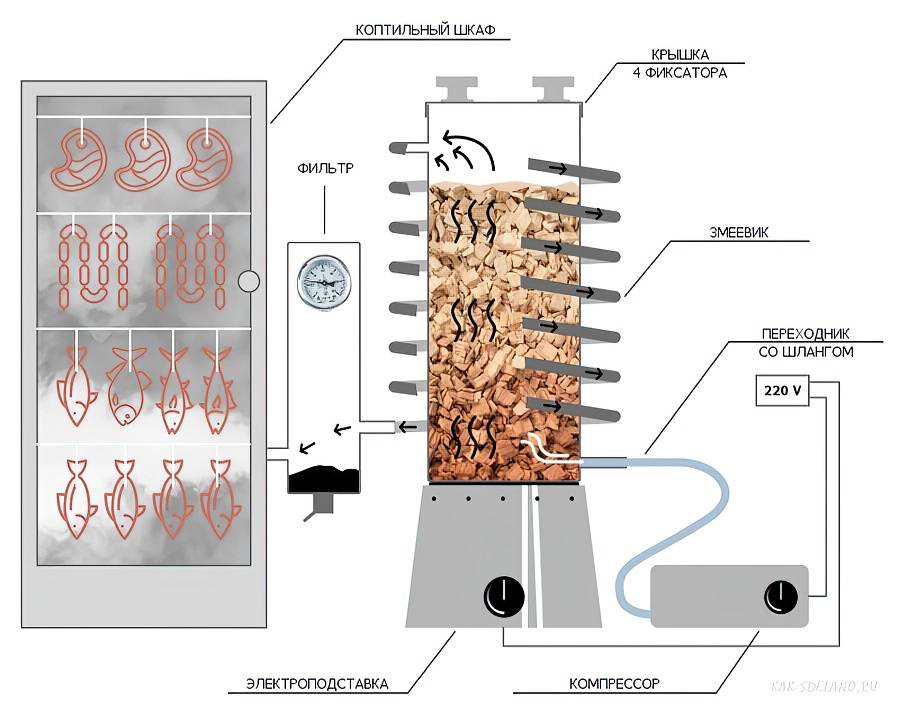

Устройство дымогенератора
Посредством патрубка устройство присоединяется к дымопроводу. Для регулирования подачи дыма предусматривается эжектор в виде подвижной трубки, вставленной в патрубок.
Виды дымогенератора
Опилки укладывают в емкость и разжигают через нижний клапан. Дым, проходя по трубке, частично очищается и подается в коптильную камеру. Движение газов активизируется с помощью компрессора.
Весь процесс
Чертежи и размеры коптилен холодного и горячего копчения для рыбы
Принцип горячего копчения заключается в нагревании щепы, которая выделяет большое количество дыма, он обволакивает продукт и доводит его до готовности. Температура при холодном копчении гораздо ниже, чем при горячем. Поэтому увеличивают расстояние между расположением щепы и продуктом.
Чтобы в камере горячего копчения не возникло возгорания щепы, монтируют поддон для сбора жира
Сделать коптильню для копчения рыбы, мяса на основании чертежей несложно. В крышке делают небольшое отверстие для отвода дыма. Так температура в камере не будет высокой, и будут соблюдены правила приготовления продукции.
Внимание! Чтобы из шкафа горячего копчения не источался дым, крышка должна плотно прилегать к камере. Для этого сооружают гидрозатвор
В коптильном канале сооружают крюки и подвешивают на них рыбу – так получаются продукты горячего копчения, а в шкафу – холодного
Чтобы металл не деформировался от разницы температур, крышку утяжеляют. Самый простой способ – положить кирпич. Надежный прием – применять утолщенную сталь 0,5-0,8 см.
Заслонка дымоотвода из камеры горячего копчения регулирует температуру воздуха в шкафу. Перед зарисовкой чертежа определяют количество продуктов, размер рыбы. Исходя из этих параметров, вымеряют высоту и ширину шкафа. Если предполагается копчение большого количества продуктов, устанавливают несколько рядов решеток и обустраивают крюки для подвеса.
При расчетах размеров учитывают удаленность продуктов друг от друга
Дистанция между рыбой необходима для свободного проникновения горячего воздуха между уровнями, чтобы копчение было равномерным. Продукты раскладывают на удалении 6 см друг от друга. Также учитывают расстояние:
- между топкой и поддоном;
- от собирательного поддона до решеток или подвесов;
- от верхнего яруса до крышки.

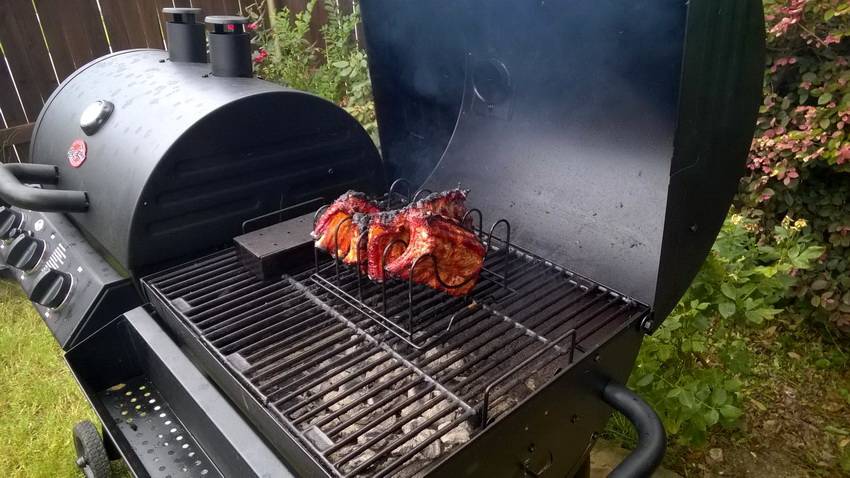

Совмещение в единую конструкцию мангала, гриля и коптильни делает сооружение более эффективным Мобильная простейшая конструкция коптильни имеет габариты 50*30*30 см. такой агрегат удобно разместить как на костре, так и на газовой или электрической плите в квартире.
Из газовых баллонов
Для самодельной коптильни вполне пригодны и газовые баллоны. Один из них будет использоваться в качестве топки, другой как камера копчения.
Баллоны нужно соответствующим образом подготовить — промыть, дать отстояться воде два дня, чтобы растворить все вредные вещества. Затем воду слить и ещё раз промыть баллоны.
Посредством труб они должны быть соединены между собой, также смонтирована труба для отвода дыма.
В топке должны быть предусмотрены отверстия для закладки дров и обслуживания, а также заслонки. В камере должны быть отверстия для закладки продуктов и металлические решётки для их удобного размещения.
