Создать своими руками печь из металла — довольно просто, если следовать всем чертежам и все максимально правильно отмерить и вырезать. Каждая деталь должна подходить к остальным идеально. В противном случае печь получится некачественной, что очень опасно, так как в данном случае речь идет об угарном газе, которым можно отравиться.

Главная работа заключается именно в создании конструкции, однако немаловажно уметь правильно установить печь, чтобы она хорошо выполняла свои функции и радовала глаз. В первую очередь хозяин бани должен определиться, будет ли он дополнительно обкладывать кирпичом конструкцию

Если речь идет о небольшом помещении с маленькой парилкой, скорее всего, кирпич будет лишним, так как просто заберет драгоценное пространство.

Кирпич прекрасно сохраняет тепло. По этой причине для больших парных он рекомендован. Таким образом можно париться в несколько заходов без дополнительного растапливания бани.

Прочный материал в любом случае понадобится для создания фундамента под печь. Лучше всего, если это будет огнеупорный кирпич. Его необходимо выложить в 2 ряда, а после залить раствором бетона. Как правило, для вертикальной бани достаточно фундамента 70х70 см. При этом его расположение должно быть предельно правильным

Это важно в целях пожарной безопасности, так как в данном случае речь идет об огне и высоких температурах. Если печь будет дополнительно обкладываться кирпичом, ее фундамент должен быть установлен не ближе, чем в 20 сантиметрах от стены

Для металлических печей без дополнительной защиты понадобится 1 метр свободного пространства.

Изготовленная своими руками металлическая печь для бани требует и правильной установки, поскольку очень важно соблюдение всех правил пожарной безопасности. Чтобы не допустить развития самого печального сценария, необходимо закрыть стены в районе установки металлической печи специальным материалом

Лучше, если это будет специальная фольга с утеплителем. Если печь планируется дополнительно обкладывать кирпичом, термоизоляция не требуется.

При изготовлении металлической печи для русской бани своими руками необходимо позаботиться и о том, как продукты горения будут покидать данную конструкцию. Для этого должна быть предусмотрена дымоходная труба, которая крепится к специальному отверстию в печи. Дымоход должен быть достаточно высоким, чтобы вредные вещества выходили достаточно далеко. Лучше всего сделать его на возвышении полуметра от крыши.

Если труба будет проходить вдоль деревянных конструкций, они обязательно должны быть защищены изолирующими материалами

Нужно помнить, что в данном случае речь идет об огне и высоких температурах, поэтому предосторожность лишней не будет

Что вы думаете по этому поводу?

, нам важно Ваше мнение

Изготовление печи из металла своими руками

При выборе чертежа для выполнения печи своими руками учитывается ряд факторов:

площадь помещения — от нее зависят габариты устройства;
наличие желаемых функций — нагрев воздуха, воды;
присутствие каменки открытого или закрытого типа;
теплоемкость — защитное экранирование.

Расположение устройства в помещении также играет существенную роль. Если требуется компактная печь для маленькой парной, подойдет расположение в углу. В этом случае лучше выбрать модель с выносной топкой или вертикальную. При расположении в центре парной печь больших размеров может быть горизонтальной и массивной для качественного прогрева помещения.

Материалы

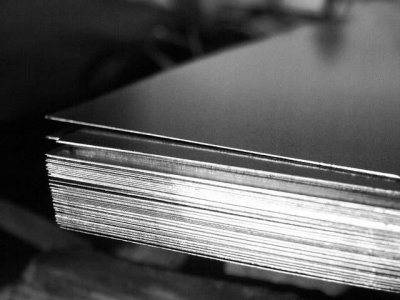

При изготовлении печи самому предпочтение отдается листовой стали. Ее удобно разрезать, сгибать, сам материал отличается устойчивостью к прогоранию.

Для долговечности самодельной печи требуется довольно толстый слой стали, но чересчур большая ширина слоя (например, 1 см) может привести к длительному разогреву устройства, снижению его КПД.

Поэтому оптимальным выбором будет сталь толщиной 5—7 мм для топки и 3—4 мм для корпуса.

Остальные детали — дверцы, петли к ним, задвижки, кран для бака с водой, решетки для зольника и каменки рекомендуется купить в специализированных строительных магазинах. Дымоход изготавливается из кусков трубы подходящего диаметра (не менее 10 см), ножки — из металлических обрезков достаточной толщины, чтобы выдержать вес печи, а также сетки с камнями. Для наполнения каменки подойдут речные валуны округлой формы и подходящего размера.

Инструменты

Для выполнения всех этапов работы понадобятся следующие инструменты:

сварочный аппарат;
болгарка с отрезным диском по железу;
емкость для замешивания раствора;
печной молоток-кирка;
мастерок;
правило.

Чтобы работа проходила безопасно, требуется приобрести средства защиты: специальную маску и перчатки. Понадобятся различные измерительные приборы: рулетка, строительный уровень.

Этапы постройки. Как правильно сварить конструкцию?

Первым делом под печь подготавливается место, закладывается фундамент. Большинство металлических устройств компактны, поэтому не требуют бетонной заливки, достаточно выложить основание из двух рядов кирпича. В случае если решено выкладывать тяжелый кирпичный экран, целесообразнее позаботиться о полноценном фундаменте:

Разбирается пол в месте установки печи, вырывается котлован глубиной в полметра.
На дно насыпается дренажная подушка: слой мокрого песка, второй пласт битого щебня или специального гранулированного керамзита.
На дренаж ставится опалубка из дерева, заливается бетонной смесью.
После просушки фундамента на него кладется двухслойная гидроизоляция (рубероид).

После подготовки фундамента обеспечивается термоизоляция будущего места для прибора. Стены и потолок зашиваются огнестойким материалом, само устройство устанавливается так, чтобы до стен оставался зазор не менее 30 см.

Затем приступают к сварке деталей конструкции:

По чертежу при помощи болгарки нарезают куски листовой стали для корпуса, внутренних камер.
Свариваются боковые стенки, днище корпуса. В лицевой части вырезаются отверстия для топочной камеры и зольника. Внутри к стенкам корпуса привариваются металлические уголки для крепления отсеков.
Свариваются и устанавливаются топочная камера и зольник с разделяющей их решеткой.
Проводится сварка и последующее размещение внутренней каменки и бака для воды (при наличии в проекте).
Приваривается труба дымохода и ножки корпуса.

После установки печи выкладывают кирпичный экран с расчетом отступа в 3—5 см от стенок устройства. Ширина кладки обычно берется в половину кирпича, в нижней части оставляют небольшие окошки для циркуляции воздуха.

Возможные сложности в установке

При самостоятельной работе над изготовлением устройства встречаются следующие ошибки:

несоответствие размеров прибора и парной — приводит либо к быстрому перегреву воздуха, либо к невозможности создать комфортную температуру;
недостаточно тщательная изоляция дымохода — из-за постоянного соприкосновения с раскаленным воздухом дымоход чаще всего становится причиной возникновения пожароопасных ситуаций;
неправильное расположение экрана печи, чересчур близко к стенкам корпуса — это приводит к перегреву стали, сокращает срок эксплуатации.

Внимание! Для того чтобы избежать основных ошибок, следует перед началом работы создать точный чертеж аппарата и посоветоваться с опытным мастером

Типы топливного материала

Универсальное отопительное оборудование для бани может работать на различном типе топливного материала. Выделяют следующие категории печей:

Дровяные. Самые практичные и надежные устройства. Они просты в эксплуатации и техническом обслуживании, работают на доступном типе топлива – дровах, пеллетах, опилках. Печи способствуют быстрому нагреву помещений, но при этом требуют большого количества топлива при каждой загрузке и обустройства дымоходов для вывода продуктов горения.
Газовые. Более надежные и долговечные отопительные агрегаты, оборудованные термостатом и встроенной защитой, которая срабатывает при возникновении аварийных ситуаций. Отопительные печи достаточно экономичны, могут работать на природном газе и сжиженной газовой смеси.
Электрические. Еще один вид банных печей, представляющих собой железный корпус, внутри которого расположен нагревательный элемент и встроенная система термозащиты. Дополнительно они могут оснащаться сенсорной панелью для выбора температурного режима и пультом дистанционного управления. Требуют постоянного источника электропитания, поэтому для бесперебойной работы рекомендуется дополнительно установить автономный генератор.
Комбинированные. Подобные агрегаты могут работать на альтернативных видах топлива – мазуте, солярке, дистиллированном составе. Они отличаются безопасностью, надежностью и экономичностью. Многие модели устройств оснащены специальным переключателем для выбора нужного типа топлива.

Разновидности печей по форме

Печи для бани из металла своими руками могут быть по форме:

фигурными;
прямоугольными;
горизонтальными;
цилиндрическими.

Самыми востребованными считаются прямоугольные установка, потому что их угловые зоны не нагреваются до сильно высокой температуры. Форма приспособления напрямую связана с равномерностью прогрева как самой установки, так и помещения. Установки цилиндрической и круглой формы обладают самой низкой степенью теплоотдачи, поэтому используется достаточно толстое железо для их производства. Конструкции прямоугольной формы отличаются завидной устойчивостью, однако имеют холодные углы.

Печь для бани из металла: инструкция по изготовлению

Достоинства и недостатки металлических печей для бани

Малые габариты и мобильность печи из металла делают ее незаменимой для небольших бань.
Не требуется массивный фундамент для установки прибора, что облегчает процесс его монтажа.
В отличие от аппаратов из кирпича, их аналоги, изготовленные из металла, горят постоянно.
Невысокая стоимость. Металлический аппарат, в отличие от кирпичного, проще изготовить без лишних затрат. Поиск чертежей печей из металла для бани особой проблемы не представляет — их огромное количество размещено в интернете и СМИ.
Быстрый нагрев — через пару часов парная уже готова к процедурам.
Срок эксплуатации — до 25 лет, в зависимости от толщины металла печки и качества его сварки.
Безопасность в эксплуатации при выполнении правил сборки печи.

Быстрое остывание, связанное с неспособностью печи удерживать тепло. Требуется постоянная поддержка горения топлива.
Проблемы в отоплении больших помещений.
Ниже пожаробезопасность по сравнению с кирпичной печью. Необходима внутренняя обшивка топки огнеупорным материалом.

Конструкция печи-каменки из металла для бани

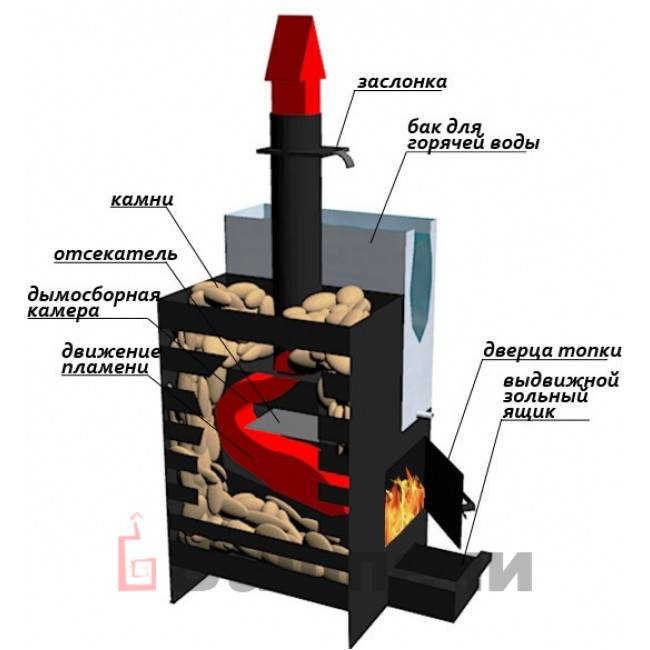

Камера сгорания. Здесь идет процесс горения дров. Для управления им используются дверцы топливника и поддувала. Последнее служит для подачи воздуха в топку. Удаление из печи продуктов горения выполняется через зольник — металлическую решетку. Из топки жар от горящих дров поднимается к бункеру с камнями.
Бункер. Можно выполнять открытого типа и закрытого. Чтобы сажа и копоть из топки не попадали на камни при их нагреве, наш бункер будет закрытого типа. Для обеспечения доступа к камням в нем делается специальная дверца в боковой части печки.
Бак для воды. Поднимаясь выше, горячий воздух нагревает бак с водой. Для удобного слива горячей воды возле его основания приваривают кран. Заливка воды в бак производится сверху. Для максимального теплового эффекта в центре водяного бака располагается дымовая труба печи.

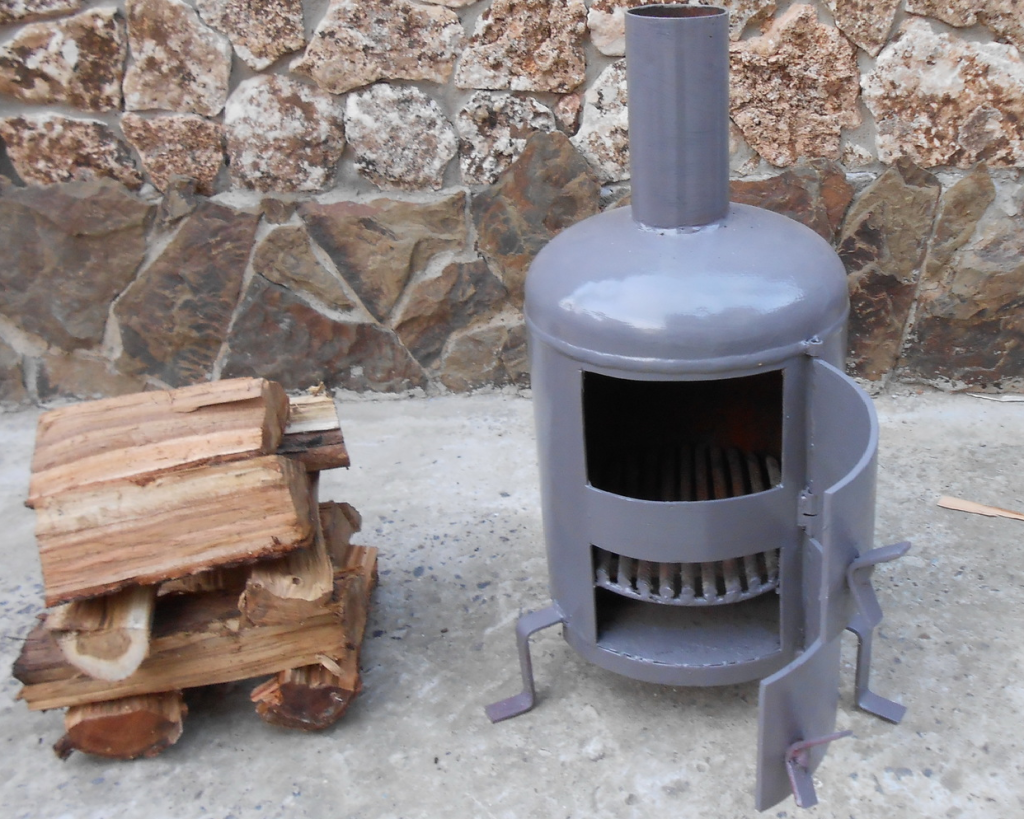

Изготовление печи-каменки для бани из металлической трубы

Процедура изготовления печи из металлической трубы выглядит так:

Режем трубу на две части: одна из них длиной 0,9 м, другая — 0,7 м.
На расстоянии 7-10 см от нижнего конца длинного отрезка трубы вырезаем прямоугольное отверстие для поддувала 20х5 см. Работаем аккуратно, т.к. вырезанный из трубы кусок в дальнейшем будет использоваться для изготовления дверцы. Аналогичным образом вырезаем окно для печной топки, материал для будущей дверцы не выбрасываем.
Затем привариваем к нашей трубе ушки и петли, а на дверцы — защелки. Теперь можно навесить дверки поддувала и топливной камеры.
Из листа металла вырезаем круг D=0,7м, в его центре — отверстие, соответствующее размерам колосниковой решетки. Если ее купить не удалось, можно решетку изготовить самостоятельно из стального прута. Подготовленный круг нужно приварить в трубе немного выше поддувала. Изготовление топки завершено.
В боковой части печки вырезаем окошко для увлажнения горячих камней и устанавливаем для него дверцу.
Изготавливаем площадку для расположения камней. Для этого подойдут металлические пруты. Размеры ячеек принимаем с учетом величины камней, взятых для засыпки в бункер каменки.
После укладки камней вырезаем из листа металла еще один круг того же диаметра. В нем выполняется отверстие под дымоход с расположением возле дальней стенки печи. Привариваем дымоход и круг с отверстием под него наверх бункера.
Готовим бак для воды. Для этого отрезок трубы 0,7 м привариваем к печке.
В водяном баке делаем отверстие под кран.
Вырезаем из листа еще один такой же круг и разрезаем его так, чтобы получились две части разной величины. В большей части выполняется отверстие под дымоход. Накрываем этим элементом всю конструкцию, пропуская через отверстие дымоход, и обвариваем его по отверстию.
Меньшая часть круга будет служить крышкой люка для заливки воды. Поэтому крепится эта часть к печке с помощью петель.

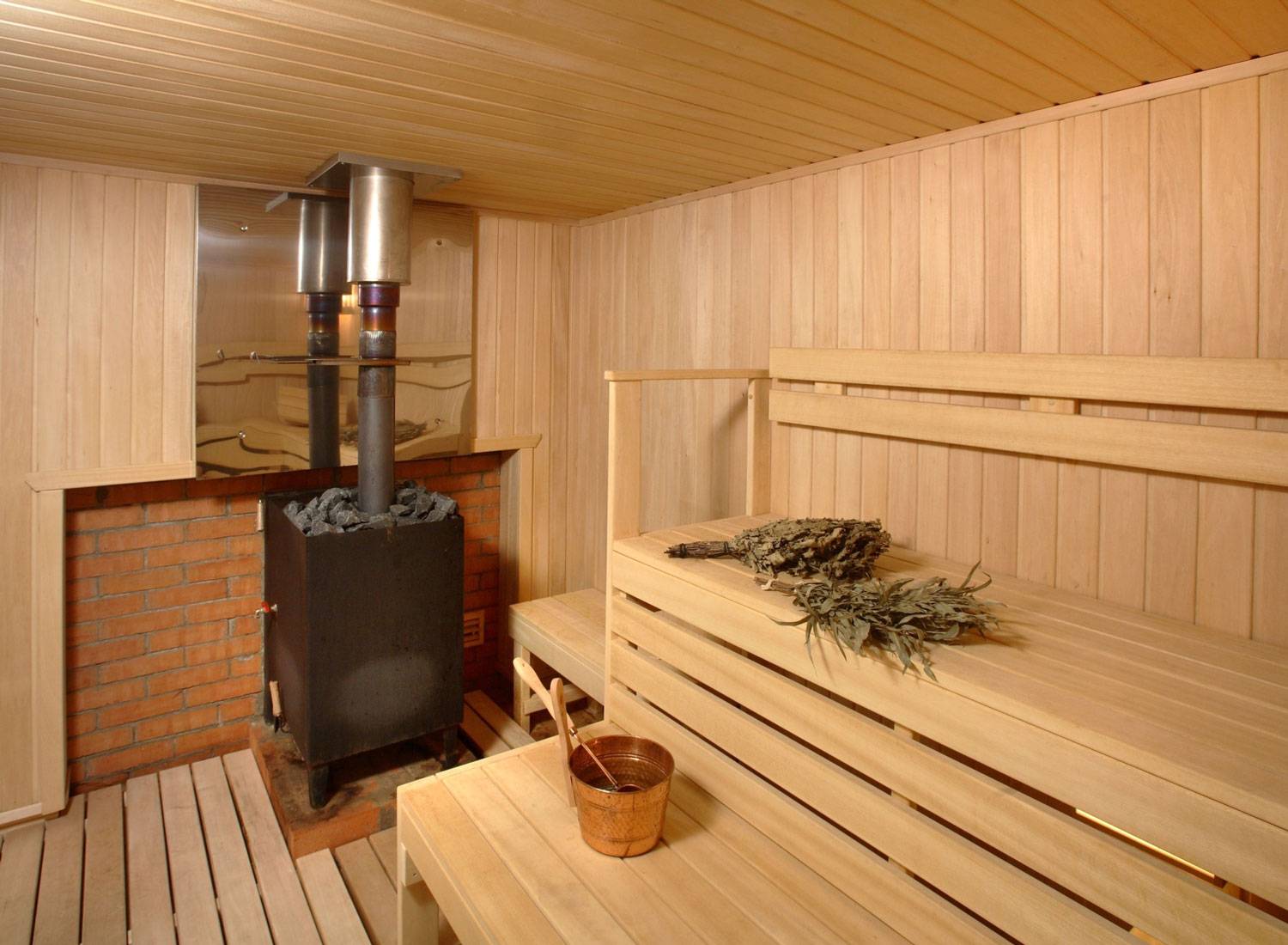

Процедура установки печи из металла в бане

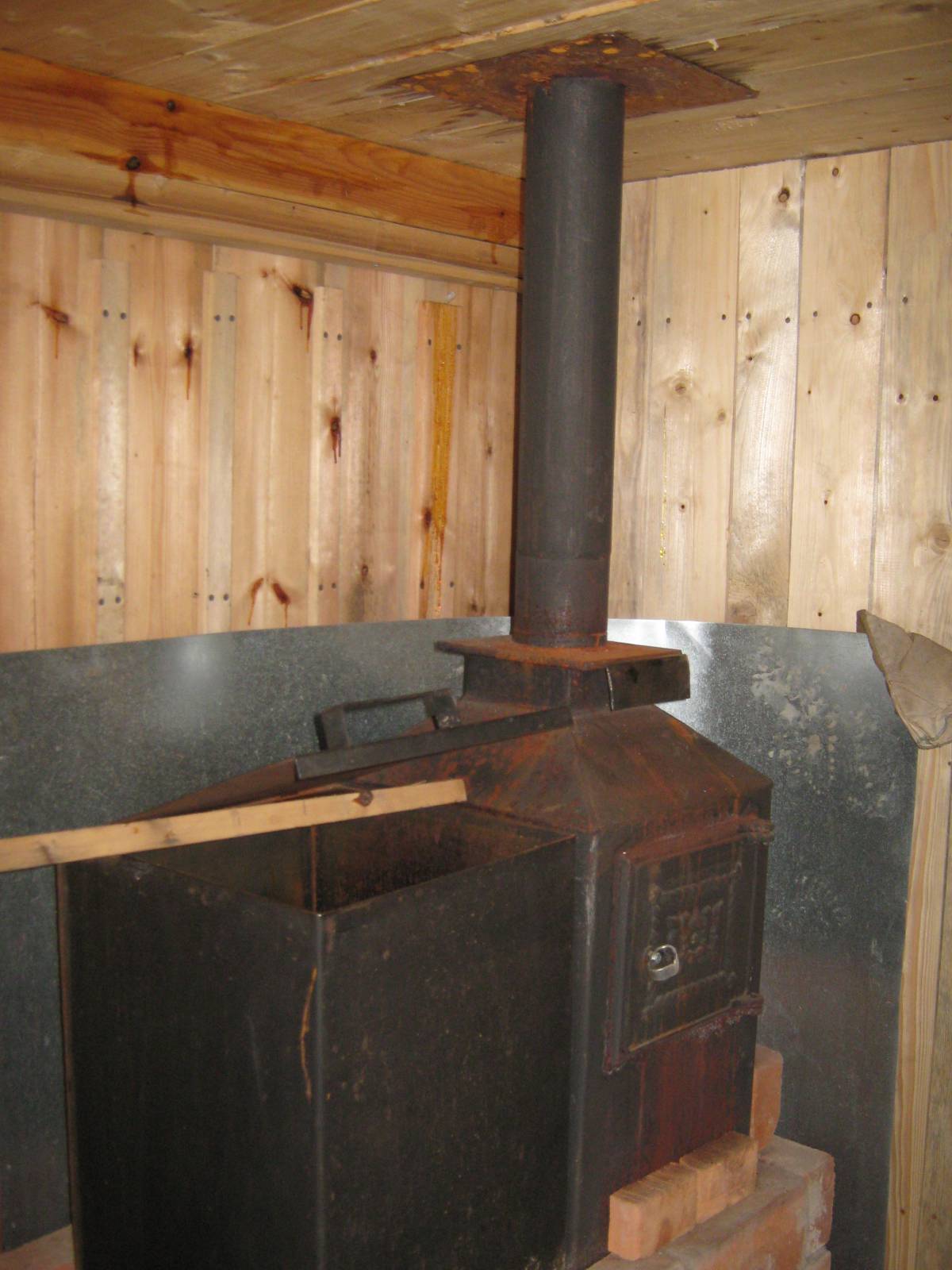

Минимальное расстояние между стеной и печью принимается не менее 1 м. Кроме этого, рекомендуется устройство дополнительной защиты в виде термоизоляции стены фольгой со слоем утеплителя. Это исключит перегрев деревянной стены и ее возгорание.
Дымоход также следует изолировать. Для этого можно использовать трубу с внутренним и внешним кожухом. Между ними размещается теплоизолятор.
При прохождении металлической трубы через кровлю, на стыке дымохода с потолком выполняется проходной узел в виде короба из оцинковки, заполненного базальтовой ватой.

tutknow.ru⁫>

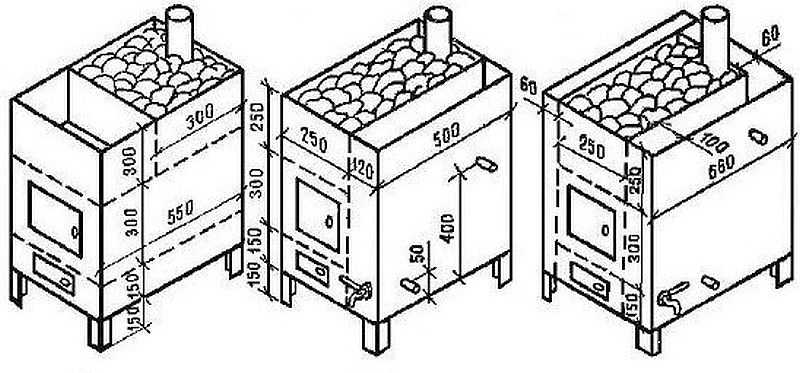

Схемы и размеры вертикальной и горизонтальной печи

После выбора модели, перед производством печи в баню своими руками, чертится чертёж, в нём обязательно нужно отразить все параметры и конфигурацию печи. Правильно составленный чертёж не только облегчит процесс монтажа, но и избавит от неполадок в работе.

На схеме следует отразить основные части печи. Если вы впервые делаете печь в баню, то лучше воспользоваться готовой схемой.

Именно модель, у которой горизонтальная труба наиболее часто устанавливается в банях, если позволяет площадь.

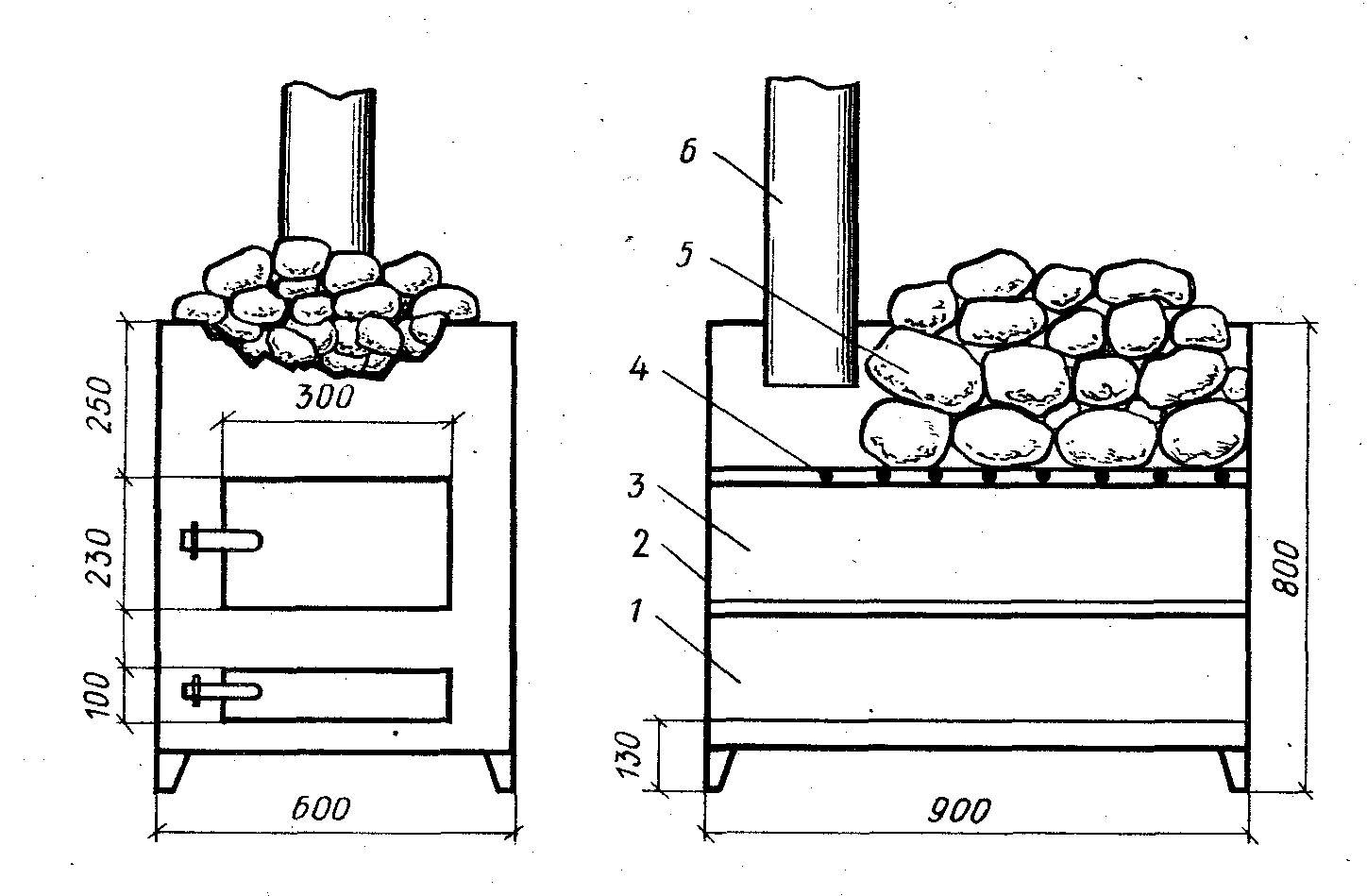

Схемы вертикальной печи

Как и для печи горизонтальной, для вертикальной модели также идеально подходит труба, у которой диаметр 530.

Пример чертежа печи в баню вертикального вида, которую легко смонтировать самостоятельно .

Различные варианты конструкции печей

Печь для бани, разделяется по многим факторам. В число критериев входят, материалы, расположение топки, способ прогрева каменки и отсутствие или наличие топлива. Поэтому, чтобы выбрать определенный вариант и сконструировать печь для бани своими руками, желательно изучить все достоинства и недостатки моделей.

Отметим, что не каждую печь для бани можно изготовить самостоятельно, особенно новичку. Большая часть из них требует определенных навыков в строительной сфере, но знания необходимых параметров, которые вам нужны для бани, позволит сократить время конструирования. Иногда нет необходимости в установке парогенератора или нагревательного бака в бане.

В наши дни соорудить печь для бани своими силами, можно только из двух материалов, а именно из кирпича и металла.

Кирпичные

Печь каменка для бани

Многие владельцы собственных участков мечтают соорудить печь для бани из кирпича используя свои руки. Такое желание возникает не только по той причине, что они считаются стандартными вариантами, но они долговечны, могут длительное время сохранять тепло и имеют множество достоинств. Для конструирования подобной модели, нужно потратить много времени, а также необходимо уметь класть кирпич. В качестве материала желательно выбирать огнестойкий красный кирпич.

Основным минусом кирпичных конструкций считается большой вес. Например, небольшая конструкция, которая способна отопить маленькую баню может достигать 350 килограмм. Это означает, что для конструирования данного сооружения необходимо предварительно залить фундамент и таким образом укрепить сооружение. Подобный недостаток искупается, тем, что кирпичная банная печь способна прогреть 2 этажное здание, создать оптимальную температуру в парилке, а также имеет привлекательный внешний вид.

Конструируются такие изделия по следующим схемам:

Банная печь по-черному.Подобная модель проверена поколениями, их использовали во многих деревнях. В конструкцию данной модели кирпичных строений не входит дымоход, за счет чего максимально достигается аромат и насыщенность пара. Основным недостатком подобной печи считается время ожидания прогорания топлива. В качестве топлива используются дрова. Для её эксплуатации обязательно нужен душ.
По-серому. Данная модель имеет дымоход, за счет чего на топку бани уходит меньше топлива, но скорость прогрева увеличивается. К недостаткам относят накопление сажи, которая остается не только в трубе, а и на камнях. Также в этом случае, необходимо ждать пока прогорят дрова, а только после этого париться.
По-белому. Достоинства такой системы, заключаются в полном отсутствие дыма и загрязнений, а также в отличном сохранении тепла. К недостаткам можно отнести только время прогрева, а это существенно снижает комфортабельность использования такого оборудования.
Банная печь с плитой. Данная конструкция идеально подходит для банного помещения, так как она оснащена нагревательным баком с водой, который установлен вместе с камнями на чугунных плитах. Поверхность печи не полностью накрыта плитами, за счет чего прогрев помещения ускоряется. Установленный бак облицован с трех сторон кирпичом, находящаяся в нем вода не успевает остывать и обладает высокой температурой на протяжении долгого времени.

Последовательность изготовления печи для бани

Размечаем трубу по размерам на чертеже. Из листа металла с помощью газовой сварки или угловой шлифовальной машины вырезаем 6 кругов диаметром 500мм.

Из вырезанных круглых заготовок отбираем две, которые входят внутрь трубы с минимальными зазорами между краями плоских блинов и внутренней стенкой трубы. Эти две пойдут на верхнее и нижнее днище топки.

Размечаем положение верхней крышки топочной камеры на расстоянии 450мм от среза трубы, с помощью мела делаем риски на внутренней поверхности трубной заготовки. Размечаем месторасположение дверцы топочной камеры, поддувала и каменки. Аккуратно вырезаем окошки с помощью «болгарки» — угловой шлифовальной машинки. Вырезанные прямоугольные фрагменты используем для изготовления дверок. Для этого привариваем с помощью электросварки петли навесов в местах крепления дверок.

В круглой заготовке верхней стенки топочной камеры вырезаем четыре круглых отверстия диаметром 60мм и с помощью электросварки ввариваем отрезки жаровых труб, используемых для нагрева каменки. На свободные торцы приваренных труб устанавливаем заготовку верхней стенки каменки и привариваем. В итоге получаем две плоских блина, соединенных между собой четырьмя трубами.

Устанавливаем корпус банной печки в вертикальном положении и помещаем полученный узел из четырех жаровых труб и двух круглых днищ внутрь трубной заготовки. С помощью электросварки привариваем круглую верхнюю стенку топочной камеры на свое место, согласно чертежу.

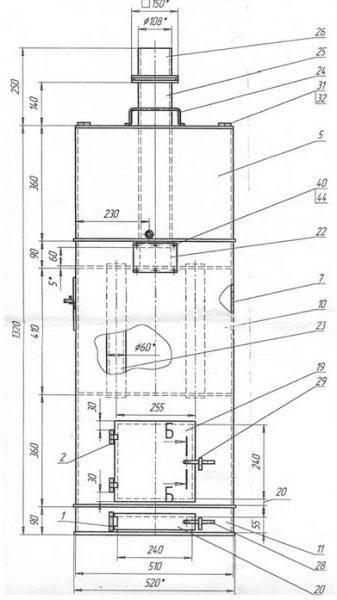

1, 2, 19, 20, 28,29 – дверцы и элементы топки, поддувала; 3 – задвижка; 7, 8, 9, 10 11, 12, 13 – секции топки и каменки — стенки поддувала; 14, 16, 18– днище; 15 – колосниковая решетка; 17 – отверстие для пополнения воды; 21, 24 – люк для загрузки каменки; 23 – трубы разогрева каменки; 25, 26 — основная труба для отвода газов; 27 – кран отбора горячей воды;
