Кодовые замки на входные двери

Виды замков

Большинство замков, открываемых при помощи кодовой комбинации, можно разделить на несколько типов – в зависимости от того, каким образом осуществляется управление запирающим устройством.

В первую очередь классификация замков может быть произведена по типу их установки. Распространены как навесные, так и врезные устройства. Навесные чаще всего используются для ограничения доступа в различные хозяйственные помещения, например, сараи, склады, гаражи, и т.д.

В двери подъездов и домов такие изделия не устанавливаются. Если навесные замки устанавливаются прямо на полотно двери, внутри здания или помещения, то врезные встраиваются непосредственно в полотно. Какой из этих вариантов лучше каждый решает для себя сам, в зависимости от того, куда необходимо приспособить кодовый запирающий механизм.

По тому, каким образом осуществляется управление замком, механизмы кодового типа делят на две большие группы. Кодовые замки на дверь бывают механические либо электронные. Предпочтение чаще всего отдают более современным электронным изделиям, поскольку механика уже достаточно архаична, чаще ломается, плохо защищена от взлома.

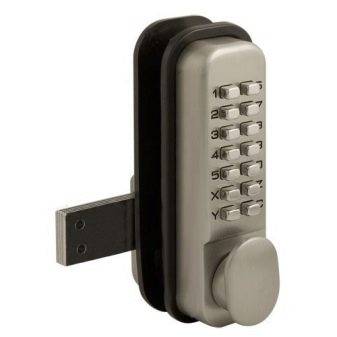

Механические замки могут быть различных типов: с кнопками, с поворотным роликом. При практическом использовании наименее удачным вариантом выглядит кнопочный механизм. Дело в том, что при частом открытии и закрытии двери кнопки стираются, что позволяет безошибочно выяснить правильную комбинацию цифр. Кроме того, кнопки могут западать, что препятствует открытию механизма.

Поворотный механизм более надежен. Даже если крутить его огромное количество раз -обозначения не сотрутся, не позволят определить код, что делает такие замки более привлекательными по сравнению с кнопочными.

Монтаж замка

Установка накладного замка с кодовым отпиранием предусматривает только закрепление его корпуса на дверь. Вслед за этим ответную панель (в ней разместится ригель, когда проход заперт) ставят на косяк. Потребуется не более 15 минут, чтобы все это выполнить.

Заметно сложнее поставить врезной механический замок. Сначала производят разметку с использованием шаблонов — их делают своими руками или берут из комплекта поставки.

Разметка по шаблону может выполняться:

маркером;
карандашом;
шилом;
мелом.

Когда все размечено, должно стать ясно — где надо врезать сам корпус замка, а куда вставлять крепежные элементы. Нишу под основную часть устройства готовят дрелью и стамеской. Иногда применяют особую насадку. При этом следят, чтобы корпус размещался свободно, но отсутствовали малейшие перекосы. Когда это сделано, надо сверлить отверстия под болты.

Там, куда выводится ригель, подготавливают небольшую выемку. Она должна точно соответствовать по габариту лицевой панели. Панель ставится в уровень с полотном. Иными словами, заглубление ее в полотно или выход наружу не допускается. Потом размечают дверной косяк, чтобы можно было поставить запорную планку. Один или несколько ригелей смазывают мелом (когда мела нет, берут мыло). Отпечаток позволит сделать выемку правильно. Подход тот же самый, что и при монтаже лицевой планки. Когда все окончено, монтируют само изделие.

Работать с электронным замком можно практически так же, как и с его механическим аналогом. Но есть свои нюансы. После закрепления корпуса нужно выводить провод для подсоединения к блоку питания и контроллеру. Сверлят дополнительное отверстие, и проводят через него кабель с двумя жилами.

Обычно схема подключения указывается в сопроводительной документации. Если ее там нет, изобретать свою методику не нужно. Надо постараться сначала получить необходимую информацию от изготовителей и официальных дилеров. В любом устройстве контроллер и система электропитания должны закрываться. Это поможет избежать увлажнения и засорения пылью.

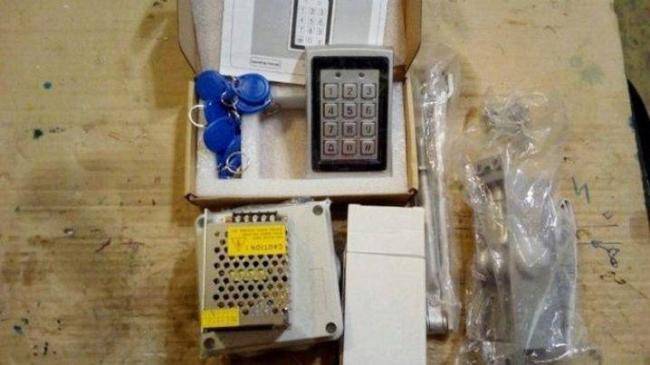

Электронный замок – установка и настройка

Расположение устройства может зависеть от характера здания. В случае применения домофона с электромеханическим замком, можно применять структуру с двумя и более панелями, которыми можно управлять из всех комнат.

Для правильной настройки электрозамка на входную дверь прежде нужна обязательная консультация специалиста, т.к. не на любую дверь может подойти замок. Цена может зависеть от вида замка и от самой двери. Обязательно учитываются требования владельца. В случае установки своими руками, можно прислать фото двери, но опять же обязательно проконсультироваться с профессионалами. Они помогут выбрать правильное устройство, дадут всю нужную информацию, чтобы правильно установить электрозамок своими руками.

Подключение врезного электромеханического замка

Схема подключения типового врезного электромеханического замка предполагает подачу электропитания на дверное полотно. Для этого используется гибкая подводка.

Некоторые модели позволяют обойтись без лишних проводов следующими способами:

Использование блока батареек. Такое запирающее устройство автономно и не требует проводов. Пример такого решения Ironlogic EuroLock.
Использование контактной группы, встроенной в ригель. В этом варианте питание подается на ответную планку, установленную в рамку двери. При выдвижении ригеля, встроенные в него контакты соединяются с установленными в ответной планке. Такое решение можно встретить в моделях PerCo.

С электромеханическим замком часто устанавливают видеодомофон. Он позволяет увидеть, кто пришел, поговорить с посетителем и впустить его.

Электронный замок – подключение к домофону

Чтобы подключить видеодомофон на калитку, необходимо ориентироваться на цвета и номера контактов клемм, которые почти всегда имеются на вызывной панели и самом домофоне

Также важно предусмотреть отдельный блок питания для замка. Здесь при всей простоте не стоит использовать в качестве источника видеодомофон из-за риска появления различных неисправности. При выборе блока питания необходимо учитывать параметры самого запорного механизма

При выборе блока питания необходимо учитывать параметры самого запорного механизма.

Определенной рекомендацией станет перед установкой предварительный монтаж питания и подключение домофона к замку «на столе». Это позволит сразу проконтролировать работоспособность системы, а при наличии проблем быстро внести коррективы, разобравшись с процессом подключения.

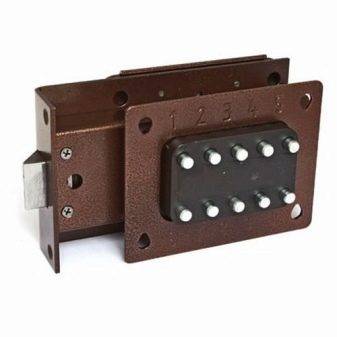

Устройство кодовых механических замков

В зависимости от конструкции различают следующие способы работы:

выставление цилиндров в определенной последовательности;
выставление штифтов в заданном режиме.

Цилиндровое внутреннее устройство оснащается стержневым засовом. В конструкциях второго типа кодовых замков сувальдная внутренность, а стержень-засов работает от прямого привода. Именно они рекомендованы для эксплуатации в местах с большой проходимостью и в условиях улицы.

Шифрование выполняется методом установки в конкретном положении сувальд в корпусе. Перекодировка механического кнопочного замка выполняется так:

Отворачивается 4 винта и снимается рычаг с пружинным блоком.
Сувальды кнопок шифра устанавливаются скосом к оси запора.
Остальные сувальды устанавливаются скосом от оси запора.
Пружинный блок крепится на корпусе так, чтобы отверстие в рычаге совместилось с осью замкового привода

Классификация кодовых замков

Все кодовые замки можно классифицировать по следующим признакам:

по типу установки;
по способу набора кода;
по возможности замены кода.

Виды замков в зависимости от способа установки

Механический кодовый замок на дверь может быть:

врезным;
накладным;
навесным.

Рабочий механизм врезного замка располагается внутри дверного полотна, тем самым, защищая устройство от возможности разбора. Снаружи двери остается только рабочая панель, требуемая для набора кода.

Замок врезного типа, установленный на двери

Врезной замок может быть установлен на деревянных и пластиковых дверях, а так же на металлических дверях, имеющих дополнительную обшивку.

Накладной замок устанавливается на поверхность дверного полотна снаружи помещения. Ответная планка также не утапливается внутрь косяка, что значительно снижает защитные свойства механизма.

Устройство замка накладного типа

Накладные замки преимущественно используются для фиксации стеклянных дверей или калиток.

Навесные кодовые замки не обладают повышенной надежностью, поэтому используются для хранения велосипеда на стоянке, фиксации чемодана или в виде дополнительного защитного устройства на калитку, ворота или дверь дома.

Использование замка, как дополнительной защиты сумки с вещами

Таким образом, выбор типа замка зависит от материала, из которого изготовлена дверь и места ее установки. Механический кодовый замок на калитку может быть навесным или накладным. Замок, устанавливаемый на деревянные, пластиковые, металлические двери, причем в качестве единственного защищающего механизма должен быть врезным.

Виды замков, различающихся способом набора кода

По способу набора секретного кода, являющегося ключом различают:

замки с кнопочными панелями;
замки с кругами набора.

Кодовые замки с панелями кнопок не отличаются высокой надежностью, так как устройство имеет минимальный набор комбинаций. С течением времени кнопки теряют свой первоначальный вид (затираются), что приводит к быстрейшему подбору цифрового шифра. Такие механизмы используются для помещений, где не требуется особая секретность. Одной из наиболее популярных моделей является кодовый механический замок Меттэм, который устанавливается на дверях подъездов.

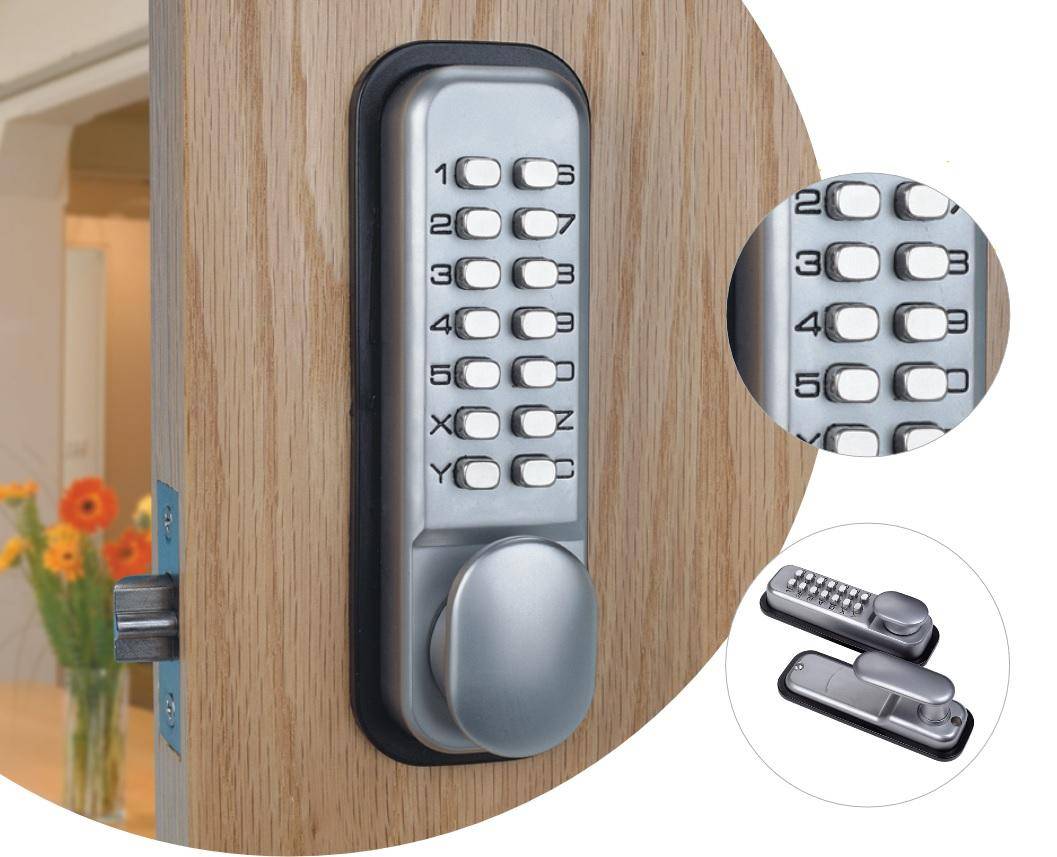

Устройство, открывающее при помощи кнопочной панели

Наиболее надежными считаются замки с наборными кругами, причем, чем больше кругов предусмотрено конструкцией устройства, тем выше параметр защиты.

Замок повышенной секретности, установленный на шкафу с документами

Выбор замка должен основываться не степени необходимой надежности.

В отдельную категорию можно выделить электромеханические устройства. Кодовый замок электромеханический состоит из двух частей:

запирающего устройства;
прибора для считывания кода, расположенного на брелке (карте).

Между собой эти части соединены электрическим приводом.

Устройство кодового замка с электромеханическим приводом

Электромеханические замки отличаются от механических устройств более высокой степенью защищенности, но обладают и большей стоимостью.

Виды замков по заменяемости кодов

Устройство кодового механического замка может быть:

без возможности перекодировки. При изготовлении в механизм замка устанавливается определенный код;
перекодируемым.

Перекодировка может осуществляться при:

разборе замка и замене рабочего механизма;
воздействии дополнительного ключа.

В любом случае перекодировку можно произвести самостоятельно.

Для помещений или шкафов, требующих высокой степени защиты, рекомендуется использовать замки с возможностью перекодировки.

Особенности и принцип действия

Суть кодового замка довольно проста: нужно набирать строго определенный код, чтобы дверь была открыта. Разница между отдельными типами устройств связана с тем, как эта функция реализована.

Принято выделять:

механические;

электромеханические;

электронные системы.

Независимо от этого, в системе будет:

сам запирающий блок;
приемник кода (или наборное устройство);
управляющая система, проверяющая правильность набранных цифр (или особенности конструкции механического замка, позволяющие ему открыться только при безошибочном их указании);
блок электропитания (в электронных версиях);
система резервной подпитки (в электронных версиях).

Пошаговое руководство

При установке замка все вычисления должны быть точными, также присутствовать в наличии нужные инструменты. Потребуются: рулетка, кусачки, дрель, сверла, карандаш, плоскогубцы, отвертку насадки.

Отметьте карандашом замеры на месте установки устройства.
Посверлите дрелью отверстия согласно размерам замка.
Приложите к двери.
Введите засов в ответную планку.
Подведите к устройству кабеля.
Прикрепите отверткой ручку сам замок.
Установите на место крышку.
Введите код.
Проверьте работоспособность.

Не сверлите отверстия слишком близко к краю, могут появиться трещины и расколы. Между ригелем и торцовой частью нужно оставлять зазор. Работа должна проводиться максимально точно и аккуратно.

Если забыт код, то изнутри можно снять крышку и переустановить код. Выньте пластины и переверните их в обратную сторону, так будет удобнее и надежнее, запрограммировать замок следует по удобной для вас самих схеме.

Особенности и принцип действия

Принято выделять:

механические;

Независимо от этого, в системе будет:

сам запирающий блок;
приемник кода (или наборное устройство);
управляющая система, проверяющая правильность набранных цифр (или особенности конструкции механического замка, позволяющие ему открыться только при безошибочном их указании);
блок электропитания (в электронных версиях);
система резервной подпитки (в электронных версиях).

Взломостойкость

Для любого покупателя, выбирающего кодовый замок, важно определиться с тем, какая модель сможет обеспечить наивысший уровень надежности и защиты входной двери. Есть немало фильмов, где показано, как опытные взломщики проникают в сейф

Обычно у них имеется стетоскоп, при помощи которого они слушают щелчки в замке, на основании чего и подбирают верный шифр. Поэтому, несмотря на всю сложность своего устройства, механические, а также электронные модели таких замков поддаются взлому.

Устанавливая себе на входную дверь кодовый замок, не помешает воспользоваться некоторыми уловками. Современные модели таких запорных устройств могут быть настроены на открывание посредством специального чипа, отпечатка пальца определенного человека. В целях уменьшения риска взлома входной двери рекомендуется оборудовать ее замками разного типа.

Среди всех доступных на сегодняшний день потребителю кодовых замков наибольшей устойчивостью к взлому обладают цифровые модели. Они предусматривают самое максимальное число кодовых комбинаций, а также при необходимости их можно сделать более устойчивыми к взлому.

Это интересно: Банная печь из кирпича

Рейтинг популярных электронных кодовых замков

Selock Keypad

Электронное устройство подходит для установки на металлические и деревянные двери и работает автономно от 4 пальчиковых батареек типа АА. Срок службы комплекта, по описанию производителя составляет 10 месяцев. При критическом снижении заряда устройство начинает предупреждать звуковым сигналом при открывании.

Корпус защищен гальваническим покрытием и выдерживает всепогодные условия. Открыть его можно с помощью шифра, набираемого на панели, брелока, пульта управления. Устройство с функцией «ночная блокировка» и оповещение сиреной.

Небольшой механизм легко устанавливается с минимальным набором инструментов на лево- и правосторонние полотна. В комплекте имеется пошаговая инструкция на русском языке. В ней прописано как поменять код, как установить механизм своими руками и правила ухода. Средняя цена — 14500 рублей.

~~Selock Keypad~~
Достоинства:

высокая автономность;
три вида ключей;
корпус с защитой от погодных условий;
расширенный функционал.

Недостатки:

высокая цена.

Kaadas K9

Электронная модель подойдет для любого вида дверей — правосторонней, левосторонней, металлической или деревянной с толщиной от 38 до 90 мм. Блок управления поддерживает протокол связи Bluetooth и Z-Wave и управляется сенсорным экраном.

Открывается замок кодом из 6-12 цифр, отпечатком пальца (до 100 пользователей), картой (100 человек), механическим ключом, смартфоном. Стальной корпус дополнен сенсорным экраном с закаленным стеклом. Модель отличает простота монтажа и надежность трех ригельной врезной части. Стоимость составляет 35900 рублей.

~~Kaadas K9~~
Достоинства:

простой монтаж;
три ригеля;
несколько видов ключей;
возможность массового пользования;
прочный корпус.

Недостатки:

высокая цена.

Технические характеристики электронных кодовых замков на входную дверь

Главная черта замков такого вида

Черта, делающая их привлекательнее по сравнению с другими – это осуществление блокировочного устройства в любом месте, даже на определенном расстоянии от самого замка. За счет данной особенности, приспособление получило второе название невидимый замок. Злоумышленнику трудно вскрыть дверь с таким замком, поскольку он не способен определить, как он работает.

В продаже есть магнитные кодовые замки на входную дверь с особой лентой, на которую нанесён код. Их считаю по праву самыми безопасными, потому что, не имея магнитного носителя с кодом, открыть дверь невозможно. В качестве этого носителя выступает обычная пластиковая карта, по типу платежной или брелоки, а также дистанционные пульты. Используя пульт, вы можете передавать код доступа при помощи радиосигнала

Важно помнить, что данные замки на пульте управления, не совсем безопасны, так как злоумышленники могут перехватить сигнал и выследить код доступа. Такие замки зачастую используются как невидимые приспособления

Конструкционные особенности кодовых замков

Первую часть замка составляет механизм закрывания, для того чтобы он мог работать, необходимо подсоединить к электросети. Электричество подается короткими импульсами. Если будет определено соответствие введенного кода или комбинации цифр, замок откроется.

Вторую часть составляет пульт управления, который обеспечивает введение цифровой комбинации и перенаправляет его на управленческий блок.

Третью часть формирует блок управления, функция которого заключается в проверке цифрового кода на корректность. Блок принимать решение о вероятности передачи сигнала для разблокировки замка. Дверь закрывается автоматически после захлопывания.

Четвертую часть составляет источник питания, который обеспечивает непрерывную работу механизма, автономно питания сети. То есть, замок будет работать на протяжении нескольких дней, после отключения электроэнергии. Зачастую устройство монтируют совместно с блоком управления в потайной точке.

Достоинства кодовых замков на входную дверь

Кодовые замки, в какой-то мере, созданы для упрощения жизни людей. Не каждый из нас любит носить в кармане или сумочке вязку ключей для нескольких замков на двери. Все мы стремимся к облегчению своего существования и создания максимально комфортных условий для этого. Или, как говорится, лень – двигатель прогресса. Кодовый замок на входную дверь установить можно на любое полотно, входное или внутреннее в дом, дверь гаража или подсобного помещения.

Особенности кодовых замков:

Крепкая конструкция.
Высокая безопасность, позволяющая открывать дверь лишь при знании цифрового кода.
Устойчивость к резким скачкам температуры воздуха.
Высокий уровень влагоустойчивости.
Нет необходимости носить вязку ключей.

Особенности работы кодовых замков

Замок имеет возвратную пружину, которая приводится в работу в момент закрывания двери. Когда вы набираете код, происходит сдвиг необходимых пластин внутри устройства, которые влияют на замковую обойму, высвобождая ее. Пружина привлекает к себе замковую головку, когда кнопка отпускается, пружинная защелка возвращается в начальное положение.

Электромеханические кодовые замки на дверь разняться тем, что в действие приходит ригель, который удерживает внутренний механизм в нужном положении, благодаря чему дверь остается закрытой. Во время оказанного усилия фиксаторы скидывают, ригель заскакивает под корпус по пружинам, двери открываются.

Выбирая кодовый замок, обращайте внимание на внешнюю организацию, есть ли в наличие все необходимые элементы, талон на гарантию изделия, инструкция по использованию. Также, вам необходимо определиться для какой цели приобретается замок, и где будет устанавливаться

Виды электронных кодовых замков

Кодовые замки, оснащенные электронной схемой, обладают неоспоримым преимуществом перед любыми другими модификациями. Узел управления подобным устройством может располагаться где угодно и совсем не обязательно, что это место будет возле замка. Именно благодаря этой модели появился термин «замок невидимка».

Такие конструкции для любого злоумышленника станут достойным препятствием, потому что очень сложно пытаться открыть замок, который ты даже не видишь. Электронное устройство управляется компактным микропроцессором.

Электромеханический замок — невидимка. Может управляться при помощи телефона

Использование компьютерных технологий предполагает миллионы цифровых комбинаций, подобрать которые обычным ручным методом абсолютно нереально. Это весьма затруднительно даже при помощи специального компьютерного оборудования.

Кодовые замки, оснащенные электронной схемой, разделяются на два вида:

Кнопочные модели с электронным управлением. Эта группа изделий широко распространена. Однако ей присущи все недостатки кнопочных механических конструкций. Нередко кнопки в таких изделиях западают, а надписи на них стираются. Обычно они используются в жилых помещениях, не требующих особой защиты от проникновения посторонних лиц. Подобные устройства часто выбирают для монтажа в двери подъезда, на въездной калитке и т.д. Обычно пульт управления и запирающий механизм объединены в единый блок. Но выпускаются и другие варианты, в которых эти важнейшие части замка разъединены.
Магнитные. Эта модель считается более надежной. Вскрыть замок, открывающийся при помощи магнитного ключа, будет затруднительно даже злоумышленнику со стажем. Роль ключа играет пластиковая карточка, которая внешне выглядит, как банковская, или специальный брелок. В качестве альтернативы некоторые производители предлагают пульты для дистанционного управления, отпирающие механизм посредством передаваемого радиосигнала, содержащего заветный код. Последний вариант относится к небезопасным способам открывания двери. Современные «медвежатники» научились при помощи специального оборудования перехватывать радиосигнал и декодировать его. Несмотря на недостатки, магнитные замки остаются востребованными и популярными. Именно эта конструкционная схема лежит в основе рабочего механизма замка-невидимки.

Развитие новых технологий в сфере производства замковых механизмов «породило» ответную реакцию со стороны взломщиков, в свою очередь разрабатывающие технически совершенные устройства для взлома электронных замков. Это своеобразная борьба на опережение, в которой то одна сторона, то другая занимает лидирующие позиции.

Чрезмерная сложность электронной схемы кодового замка оборачивается недостатком, когда покупатель пытается самостоятельно установить его. Электронный замок с кодом состоит из взаимосвязанных узлов и деталей, которые следует основательно изучить, приступая к монтажу замысловатого устройства.

Установка накладного замка

Это сделать несложно, так как в данной ситуации не требуется выбирать специальное гнездо. Алгоритм установки накладного устройства, такой:

Установить новую личинку цилиндрового замка.
Приложить устройство с обратной стороны и прикрутить его на шурупы черного цвета.
Закрутить крепеж с торцовой стороны.
Вставить ключ в замок и проверить его работу.
Закрываем дверь и проверяем совпадения отверстий для ригеля – они должны находиться на одном уровне. Если по каким-то причинам замок, и отверстие для запора не совпадают, их нужно подогнать при помощи стамески.
Прикрутить ответную часть накладного запорного устройства и прикручиваем.

Далее, стоит проверить дверь на закрывание ничего не должно тереть, она должна закрыться плавно. На этом установка запорного устройства завершена.

Кодовый замок ригель инструкция. Инструкция по монтажу кодовых замков различных типов

Кодовые замки бывают:

механическими. В основе запирающего механизма расположено сувальдное или цилиндровое устройство. Открытие замка происходит при наборе определенной числовой комбинации;
электронными. Запирающий механизм приводится в действие электронными импульсами;
электромеханическими, являющимися средним между механическими и электронными устройствами.

Механические замки преимущественно устанавливаются на металлические двери. ведущие в подъезды, а так же ворота и калитки. Электронные замки могут использоваться для помещений, содержащих сейфы и иную секретную информацию. Электромеханические кодовые замки оптимально подходят для офисных помещений и дверей, ведущих в квартиру или дом.

Наибольшей устойчивостью к взломам обладают электронные кодовые замки.

Установка механических кодовых замков

Кодовые механические замки бывают двух видов:

Кодовый замок, устанавливаемый внутрь двери

Чтобы установить кодовый замок накладного типа достаточно прикрепить его корпус к входной двери, а ответную планку, в которой будет располагаться ригель при закрытом положении на дверной косяк. Данную процедуру можно выполнить в течение 10 – 15 минут.

Кодовый замок, устанавливающийся на поверхность дверного полотна

Большую сложность вызывают изделия врезного типа. Для правильного проведения работ установка кодовых замков на дверь в таком случае выполняется согласно инструкции:

с помощью шаблона замка, сделанного самостоятельно (в некоторых случаях шаблон для установки имеется в комплекте замка при его покупке), и какого-либо инструмента (карандаш, маркер, мел, шило) на дверное полотно наносится разметка. В результате данного действия на двери должны определиться места для врезки корпуса замка и для крепежных элементов;

Нанесение основных линий для установки замка с использованием шаблона

для корпуса замка при воздействии на дверное полотно дрели и стамески (возможно использование специальной насадки, если таковая имеется) проделывается ниша;

Корпус запирающего устройства должен свободно размещаться внутри подготовленной ниши. При этом не должно быть перекосов или перегибов, способных привести к неработоспособности механизма.

далее просверливаются отверстия для болтов крепления;
со стороны, где будет выходить ригель замка, делается небольшое углубление, размеры которого соответствуют габаритам лицевой планки;

Лицевая планка устанавливается вровень с дверным полотном. Она не должна быть утоплена в дверь или выступать из нее.

после проделанных работ можно поставить кодовый замок в отведенное место и надежно закрепить устройство;
закрепляется лицевая планка;

Наглядное изображение всех основных этапов врезки замка

размечается дверной косяк для установки запорной планки, в которую будет входить ригель устройства. Для этого достаточно выходящий ригель (все ригеля, если их несколько) смазать мелом или мылом. На дверном косяке останется четкий отпечаток;

Нанесение разметки перед установкой запорной планки

делается выемка дерева для установки планки, а также размечаются отверстия для ее крепления. Все работы и правила установки полностью соответствуют процессу монтажа лицевой планки;
крепится ответная (или запорная) часть замка.

Работы по установке механического кодового замка аналогичны монтажу других видов врезных замков. Подробнее о процессе врезки замков можно узнать из предлагаемого

Установка электронных и электромеханических замков

Установить кодовый замок своими руками, оснащенный электрической системой открывания, несколько сложнее, чем механическое устройство. Для этого потребуется обладать знаниями в области работы с электричеством или уметь правильно читать приложенные к устройству схемы.

Как выбрать кодовый замок на входные двери
