Для чего нужна кобылка в стропильной системе

Преимущества использования кобылок при устройстве карнизных свесов ↑

• Использование для их изготовления досок меньшего размера, чем при производстве стропил, дает существенную экономию на древесине.
• Соответственно меньший вес стропил облегчает их подъем и крепление к мауэрлату;
• Уменьшается нагрузка, оказываемая на конструкцию.
• Кобылки для крыши – более легкие, нежели стропильные ноги, поэтому требуют меньших усилий для вывода линии карнизного свеса.
• Деревянная конструктивный элемент может в процессе эксплуатации повредиться или начать гнить. В любом случае его можно с легкостью заменить, не разбирая всей кровли.

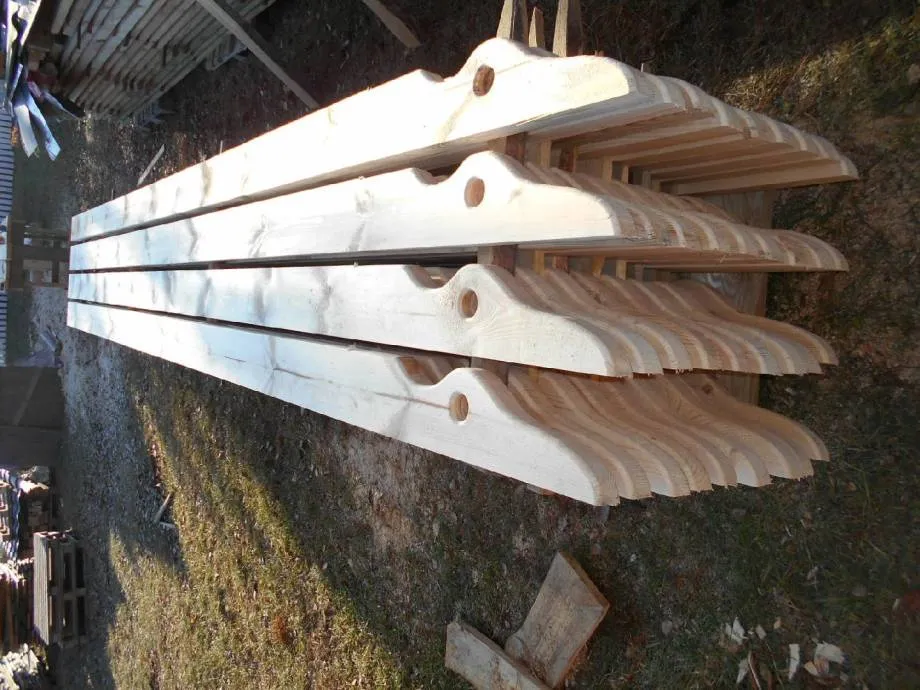

• Нельзя не отметить и возможность декоративного решения подшивки свеса. Использование резьбы при изготовлении кобылки (фото ниже) придаст строению неповторимость и оригинальность.

Монтаж односкатной крыши для гаража

Наиболее простой вариант, справиться с которым не составит труда. Можно разобрать поэтапный процесс для лучшего ознакомления с технологией:

• Брус укладывается на прокладку с гидроизоляционными свойствами. Тогда ему не будет страшен прямой контакт с пенобетоном. Шаг крепления – восемьдесят сантиметров. Применяются уголки;

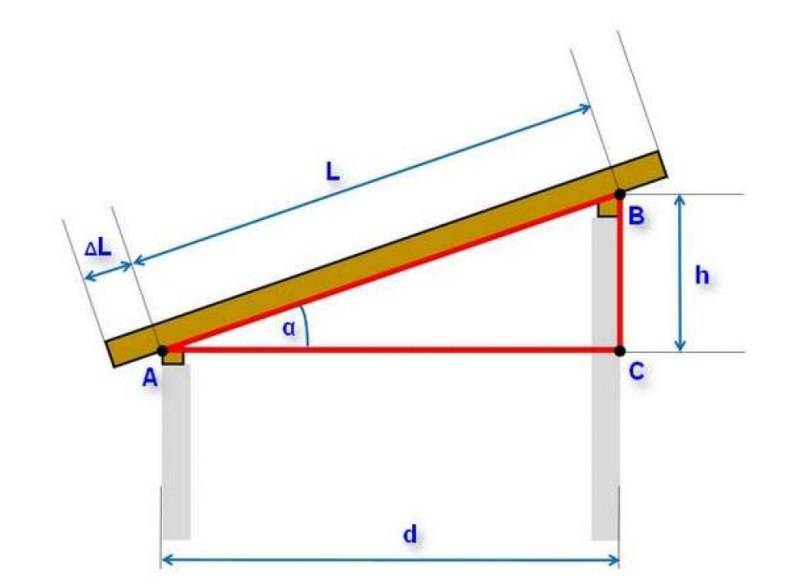

• Выполняется стропильный шаблон. Установке предполагает наличие запаса до шестидесяти сантиметров. Излишки после отрезаются;
• С учетом глубины врубки (одна треть доски по ширине), отмечаются места для запилов;
• Стены размечаются. Стропила касаться бетона, при этом, не должны. Оставляется расстояние в четыре-пять сантиметров;
• Ноги выполняются согласно шаблону, устанавливаются и крепятся;
• Выполняется шаблон для кобылок. Должна быть учтена ширина свесовой части. Выполняются и монтируются все элементы для карниза с применением гидроизоляционного материала;
• Излишки устраняются, после чего прибивается по всему краю доска (ветровая).

Каркасная часть готова. Остается только сделать набивку обрешетки.

Схема и особенности устройства двускатной крыши

Двускатной называется крыша, образованная пересечением двух прямоугольных скатов под определённым углом. Такое устройство является самым надёжным и простым, поэтому смонтировать двускатную кровлю самостоятельно может даже человек со средними навыками плотницких работ.

Основанием крыши является стропильная система, выполняющая роль опоры для кровельного пирога и финишного покрытия. От её прочности и надёжности зависит срок эксплуатация кровли и комфортность проживания в доме. Стропильная система, подвергающаяся регулярным ветровым и снеговым нагрузкам, должна быть надёжно закреплена на корпусе здания. Эта задача решается при помощи мауэрлата, который прочно фиксируется к верхней плоскости стен дома. Таким образом создаётся практически монолитная система, надёжно защищающая внутреннее пространство дома от любых проявлений внешней среды.

Конструкция стропильной системы двускатной крыши

Крыша с двумя противоположными скатами — самая распространённая конструкция из применяемых в индивидуальном жилищном строительстве. Линия пересечения образует конёк, а боковые проёмы крайних стропильных ног служат для устройства фронтонов — вертикально расположенных стенок, создающих замкнутое подкровельное пространство. Для получения прочной и долговечной конструкции применяется множество подпорных и укрепляющих элементов, придающих дополнительную жёсткость всему сооружению. В основе двускатной конструкции лежит треугольник — наиболее жёсткая геометрическая фигура. Стропильная система состоит из следующих основных элементов:

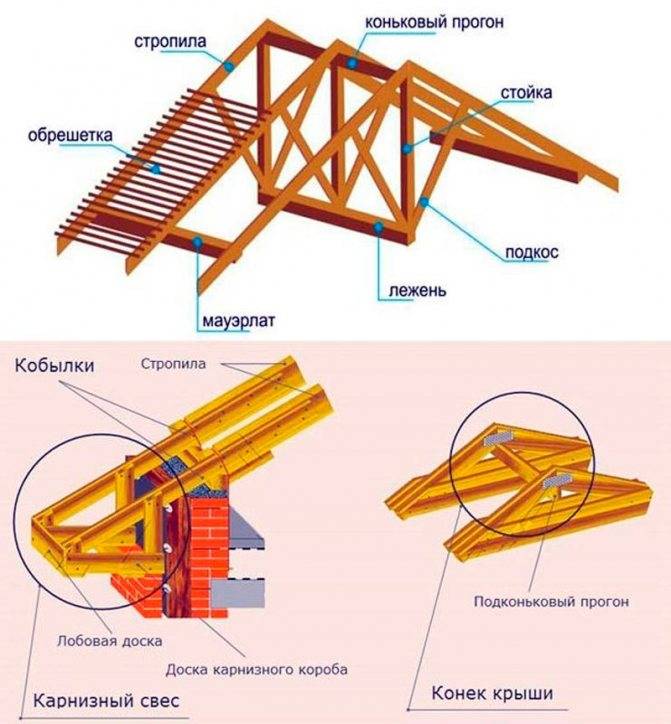

1. Мауэрлат — это деревянный брус, выполняющий роль связующего элемента между коробкой дома и его стропильной системой. К стенам он крепится резьбовыми шпильками, анкерными винтами или проволочными жгутами. Размер поперечного сечения бруса составляет от 100х100 до 150х150 мм и зависит от размера здания, его этажности и формы крыши.

2. Стропильная нога — деревянный брус размером 50х150 или 100х150 мм, соединяющийся в верхней точке крыши с коньком и опирающийся противоположным концом на мауэрлат. Стропила — основной несущий элемент кровельной системы, воспринимающий все виды внешних нагрузок: ветра, снега, дождя и собственного веса конструкции.

3. Лежень — брус из древесины, укладываемый горизонтально с опорой на внутреннюю несущую стену. Размер лежня, как правило, равен размеру мауэрлата. Является опорой для кровельных стоек.
4. Затяжка — элемент, применяемый в висячих стропильных системах. Его назначение — компенсация растягивающих усилий, возникающих на нижних концах стропильных ног.
5. Стойки — брусья квадратного сечения, передающие часть нагрузки от стропил на лежни.
6. Подкосы — элементы конструкции, передающие часть нагрузки от стропильных ног на затяжку. Таким образом формируется ферма, обладающая повышенными прочностными характеристиками.
7. Контробрешётка — деревянные бруски размером от 25х50 до 50х50 мм, набиваемые на верхнее ребро стропил. Назначение контробрешётки — образование вентиляционного зазора между обрешёткой и гидроизолирующей плёнкой. Этот элемент обязателен при устройстве кровельного пирога на мансарде.
8. Обрешётка — опорное основание для установки финишного покрытия кровли. Обрешётка бывает сплошной или разреженной и может быть выполнена из доски толщиной 25 мм, водостойкой фанеры, листов ОСП и других подобных материалов. Выбор конструкции обрешётки зависит от характеристик финишного покрытия.
9. Конёк — горизонтально расположенная балка, по которой происходит пересечение противоположных скатов.

10. Свес кровли — является продолжением стропил на расстояние до 40 см от стен здания. Защищает стены от намокания, а также служит для размещения софитов, являющихся составной частью системы вентиляции подкровельного пространства. При недостаточной длине стропила свес формируется дополнительными деталями для их удлинения — кобылками.

Что такое кобылка

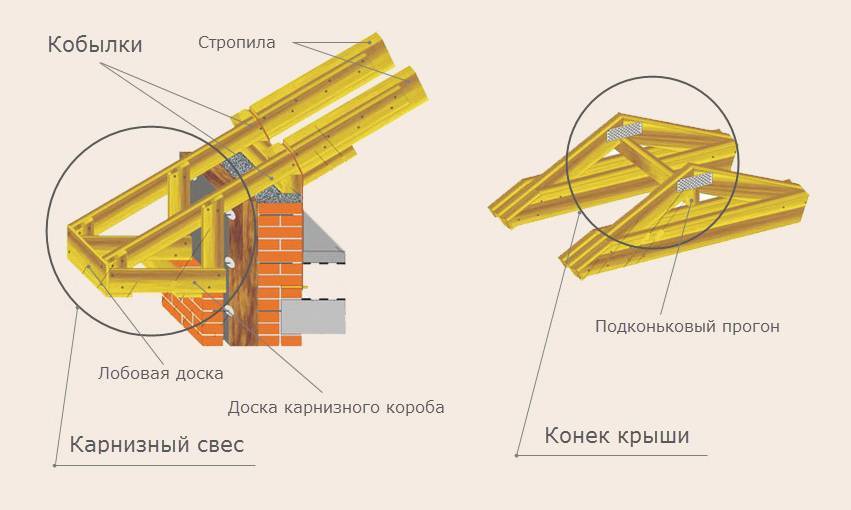

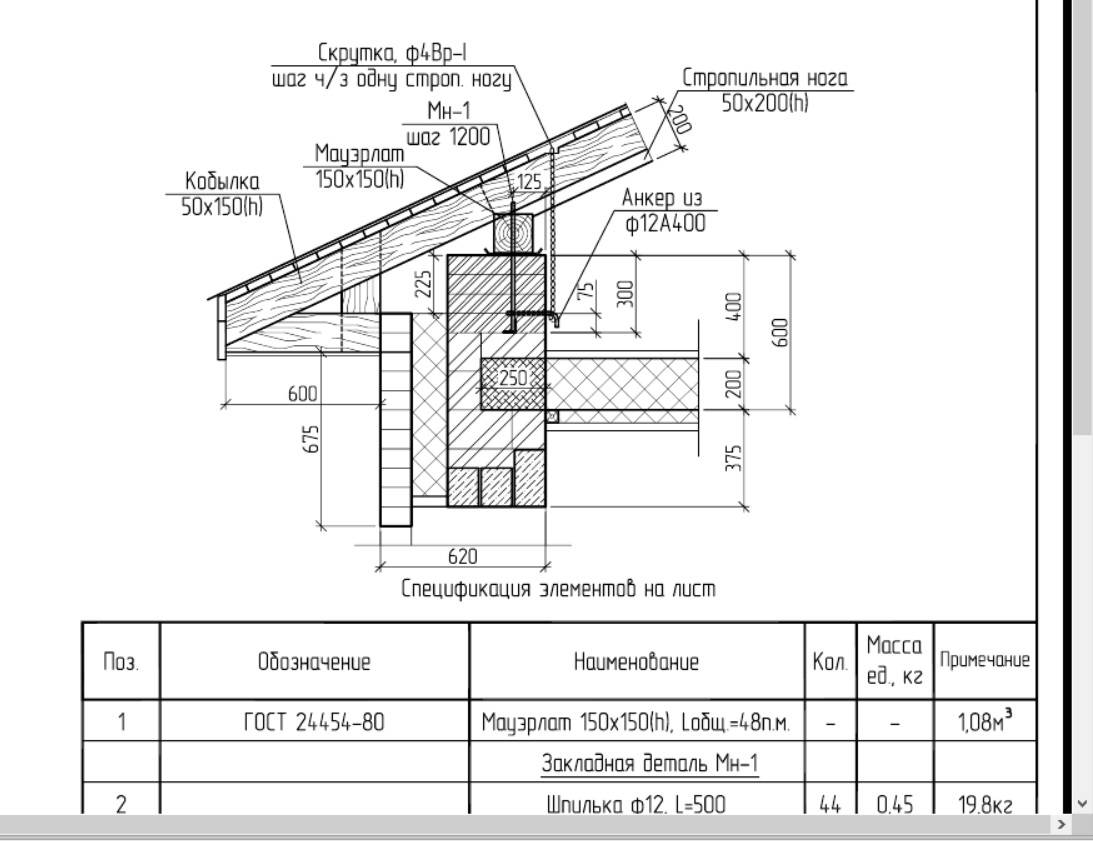

Кобылка – это конструктивный элемент стропильной системы в области карнизного свеса. Он представлен доской, которая сравнительно с ногами кровельного каркаса имеет меньшее поперечное сечение и является их продолжением. Длина заготовок подбирается с учетом технического нахлеста на основу и выступа для формирования карниза за пределы несущих стен.

Использование кобылок имеет ряд положительных последствий:

1. Стропильные ноги. Заготовки используются меньшей длины, что позволяет сэкономить на ресурсах. Также этот факт упрощает процесс надежной фиксации кровельного каркаса поверх мауэрлата, так как не приходится формировать пазы для создания ровного по плоскости вылета под свес.
2. Нагрузка. Для кобылок используются пиломатериалы меньшего поперечного сечения. Несмотря на длину заготовок с учетом нахлеста на стропильные ноги суммарно кровельная конструкция в итоге получается меньшего веса. Благодаря этому снижается общая нагрузка на несущие стены и фундамент здания.
3. Монтаж. Здесь сразу два момента можно выделить. Из отдельных небольших и легких заготовок проще создать карниз ровный по плоскости и линии выступа. Второй не менее важный факт – в случае выхода из строя одной из кобылки на крыше заменить ее будет несложно. В случае с длинной стропильной ногой ремонт выполнить будет затруднительно.

Кроме прочего карнизы нередко собираются без сплошной подшивки. То есть опоры под кровлю остаются открытыми. В этом случае часто кобылки становятся декоративным элементом свеса, чего добиваются посредством резьбы. А с массивными пиломатериалами под стропильные ноги добиться желаемого результата заметно сложнее. Ведь здесь важна симметрия и идентичность заготовок как по рисунку, так и по размерам. Здесь однозначно выигрывают отдельные небольшие доски, положение которых легко корректируется.

Важность устройства свеса

Кобылки на кровле устанавливаются только с целью формирования карниза. Это выступающая часть крыши в области нижней границы ската. Такое конструктивное решение принимается строителями для решения следующих задач:

Стены. Свес защищает вертикальные плоскости от механического воздействия природных осадков. Дополнительно снижается объем попадающей на стены талой воды с крыши и дождя со снегом в целом. Кроме прочего мауэрлат надежно скрывается визуально и технически от пагубного воздействия окружающей среды (ветер, осадки и представители животного мира).

• Отмостка. Благодаря карнизу снижается степень механического воздействия со стороны природных осадков. То есть отмостка дольше сохраняет свою форму и целостность, выполняет возложенную на него функцию по защите фундамента.
• Подкровельное пространство. Поверх кобылок на кровле монтируется обрешетка, изоляционные полотна и самое кровельное полотно. Таким образом осуществляется полноценная защита пространства под этим пирогом от осадков, ветра и солнечных лучей. Более надежный вариант предполагает присутствие обшивки свеса. Она дополнительно исключает вероятность появление птиц и насекомых внутри конструкции, их поселение.

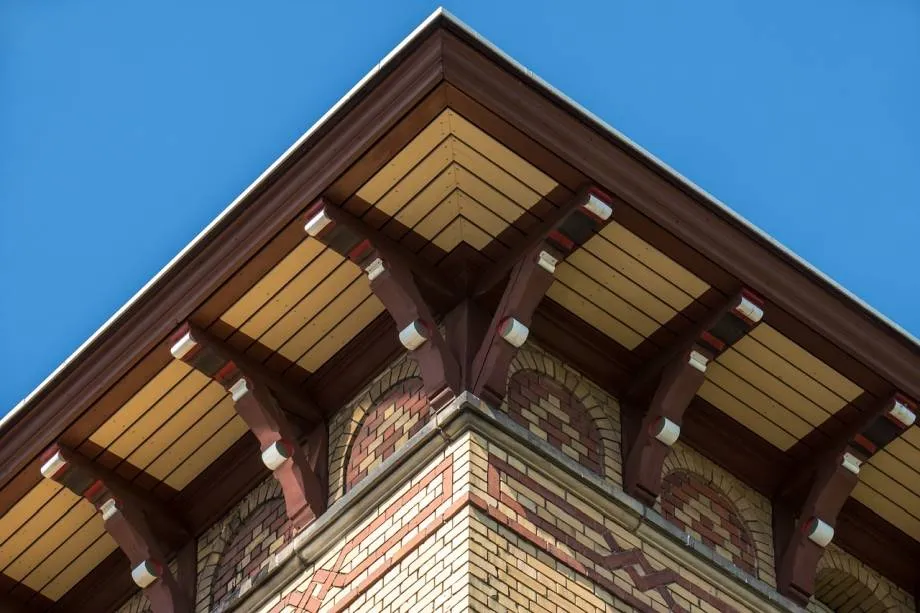

Нельзя исключать и возможности по реализации творческих идей. Здесь можно не только резные заготовки установить. На торговых площадках можно найти множество готовых решений по подшивке карниза или выбрать подходящие материалы для иных вариантов. Так, например, водосточная система может быть более органично вписана или подсветка установлена.

Пару слов об устройстве крыши

Каркас крыши или стропильная система представляет собой сложный узел дома, состоящий из таких элементов, как:

• Стропила – ребра каркаса, изготавливаемые из досок сечением 50х150 и служащие основой для монтажа кровельного пирога.
• Мауэрлат – вспомогательный брус, закрепляемый по периметру стен в верхней их части. Основная его задача – опора нижних торцов стропил.
• Боковые и коньковый прогоны – продольные доски или бруски, скрепляющие стропильные пары между собой, обеспечивая жесткость крыши и ее прочность.
• Стойки – вертикальные подпирающие детали, помогающие сохранить целостность каркаса и передающие нагрузку от кровли на подпирающие части стен дома.
• Лежень – продольный брусок нижнего расположения, служащий опорой для стоек.
• Затяжка – горизонтальный обрезок доски или бруска, устанавливаемый между стропильными ногами для снижения распирающей нагрузки на стены дома.
• Подстропильная нога – устанавливаемый под углом дополнительный подпирающий элемент, обеспечивающий сохранение прочности стропил. Это особенно актуально при большой ширине скатов.

Более подробно читайте в статье элементы крыши .

Каждая из перечисленных деталей по-своему важна и нужна. Каждая выполняет свойственные для нее функции.

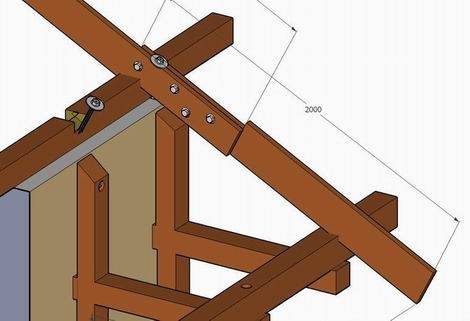

Для удлинения стропил в нижней части, выступающей за плоскость стен дома, к деталям прибивают дополнительные обрезки досок меньшего сечения, которые и получили название кобылок.

Обшивочные материалы кровельных свесов применение софитов

Для обшивки свесов используются такие материалы, как:

• строганая деревянная доска;
• деревянная вагонка;
• оцинкованный стальной лист;
• алюминиевый лист, покрытый защитным составом;
• пластиковая вагонка и сайдинг;
• софиты.

Обшивка доской из хвойных пород дерева является экологически чистым и вентиляционно-доступным вариантом. Толщина доски должна быть в пределах от 17 до 22 мм. Минимальный зазор для установки доски составляет 10-15 мм. Каждую доску обрабатывают водонепроницаемым раствором. Однако, несмотря на обработку, в данной технологии существует большой недостаток: при сильной влажности деревянный материал деформируется, и это ведет к порче свеса.

Деревянную вагонку выбирают из качественного, нетонкого материала. Перед установкой данной вагонки, ее надо месяц хранить на открытом воздухе. Это делают для того, чтобы материал стал такой влажности, как и окружающее пространство. Для вентиляции подкровельного помещения, в случае деревянной вагонки, монтируют вентиляционные решетки.

Обшивку из стальных листов производят материалом, имеющим толщину 0,6-0,8 мм. Также могут применяться перфорированные листы. После установки металлической обшивки ее покрывают краской для предотвращения коррозии.

Алюминиевую обшивку используют из листовых материалов толщиной 6 мм. Лист покрывают защитным слоем и крепят специальными защелками.

Наиболее используемым материалом для подшивки свесов является сайдинг. Сайдинг – это разновидность пластиковой вагонки, только из более прочного материала. Сайдинг бывает виниловый и металлический. Металлический сайдинг считается очень прочным материалом, но также и довольно дорогим. Недостатком металлического сайдинга считается его склонность к коррозии. Виниловый сайдинг – более доступный и популярный материал, однако он недостаточно практичен в эксплуатации.

Вагонка ПВХ – самый недорогой и доступный материал, однако имеет массу недостатков. Вагонка очень быстро теряет привлекательный вид под воздействием солнца и дождей; отсутствие вентиляционных отверстий негативно влияет на проветривание кровли.

Но создание новых технологий не стоит на месте и у потребителей появилась прекрасная альтернатива вагонке и сайдингу – софиты. По конструктивным особенностям софиты – это разновидность сайдинга, однако они наиболее устойчивы к механическим воздействиям и экологически безопасны. Главное достоинство, отличающее софиты от сайдинга, – наличие перфорированных отверстий. Софиты не несут главных конструктивных функций, они представляют собой панель для декорации и привлекательности дома в целом.

Монтаж и качественное устройство софитов играет важную роль, так как некачественный карниз может испортить внешний вид любого строения. Софитные панели бывают двух видов: двойные и тройные. Они, в свою очередь, делятся на такие категории:

1. Сплошные софиты, без перфорации. Применяются в основном для отделки фронтонных свесов.
2. Полностью перфорированные софиты. Применяются для крыш из битумной черепицы или фальца, то есть из непрофилированных материалов.
3. Перфорированные софиты по центру – тройные панели. Идеальный вариант для карнизных и фронтонных свесов, так как обеспечивает хорошую вентиляцию, продлевая тем самым долговечность кровли.

Софиты негорючи, легко режутся и обрабатываются. На сегодняшний день большую популярность получили виниловые софиты, так как они легки, пластичны, долговечны и красиво сочетаются с модным виниловым сайдингом.

Монтаж софитов достаточно прост и удобен. К карнизным и фронтонным свесам крепятся по две планки. Благодаря специальной конструкции, софиты легко и плотно крепятся к планкам и стене дома. Нарезка софитов выполняется согласно длине и ширине кровельных свесов.

Что такое кобылка на кровле

Кобылка является элементом, который присутствует на кровельном каркасе. Назначением данного элемента является удлинение стропильной ноги, которая опирается на мауэрлат строения, выполненного из кирпича либо блоков и располагающаяся на верхней обвязке строения из бревен либо бруса.

Если выражаться проще, то кобылка в стропильной системе – это отрезок доски, применяемый в качестве продолжения стропильной системы, в результате чего образуется свес на кровле. Как правило, данный элемент подходит для стропильной системы в тех случаях, когда стропильная нога не имеет необходимого размера, что препятствует образованию свеса.

Для обустройства кобылок на стропильной системе рекомендуется выбирать доски, сечение которых намного меньше, чем у доски, подходящих для стропильной системы. Кроме этого, благодаря такому подходу имеется возможность значительно облегчить осуществление монтажных работ.

Использование данного материала в стропильной системе позволяет существенно облегчить проведение монтажных работ по возведению и дальнейшему ремонту каркаса крыши. Кроме этого, есть возможность существенно уменьшить уровень нагрузки на несущие стены и фундамент.

Обусловлено это следующим:

• так как длина стропильной ноги будет намного меньше, то не требуется предусматривать вылет за плоскость стен на 40-100 см для дальнейшего обустройства свеса, в результате конструкция получается довольно легкой, короткой и не такой дорогой по стоимости;
• монтажные работы осуществляются на доски, которые имеют меньшую толщину по сравнению со строительным материалом, подходящим для обустройства стропильной системы, в результате вес конструкции становится намного меньше;
• при необходимости имеется возможность довольно легко выровнять линию у свеса, а в случае если будет допущена погрешность в строительстве, то достаточно будет заменить этот элемент;
• если во время эксплуатации опора карнизного свеса начнет гнить, то достаточно будет заменить поврежденный элемент, чем осуществлять ремонтные работы.

Кроме этого стоит учитывать, что кобылки в стропильной системе могут быть применены в процессе строительства в качестве декоративного элемента. При необходимости данному изделию, используемому в стропильной системе, можно придать любую форму, сделать его максимально декоративным.

Внимание! Для лучшего понимания рекомендуется посмотреть, как выглядят кобылки на крыше на фото

Вред, наносимый кобылками сельскому хозяйству

Многие считают, что кобылки вполне безобидны. Ведь они, хотя и относятся к саранчовым, являются одиночными насекомыми. Однако в 1939 году старшим научным сотрудником Челябинского опорного пункта Всесоюзного института защиты растений К. Н. Филатовым был составлен отчёт по изучению динамики нестадных саранчовых, то есть кобылок.

Его исследования доказали, насколько кобылка может быть опасна для сельского хозяйства. По документальным данным, в 1883-1892 годах эти прожорливые насекомые регулярно уничтожали посевы на огромных площадях в Курганском уезде. Это было настоящим бедствием для крестьян. И только в 1892 году народ всем скопом вышел на ручную охоту. С помощью специальных пологов им удалось отловить 155 951 пуд кобылок!

Краеведы рассказывают, что в 1894 году, когда было зарыто в землю последнее насекомое, хозяин паточного завода Балакшин в честь этого события на собственные средства воздвиг памятник. К сожалению, до наших дней он не сохранился.

Особенности монтажа ↑

Подшивка карниза кровли с использованием горизонтальных кобылок в сравнении с другими способами сложный и трудоемкий процесс, требующий специальных умений, навыков и знаний. Выполнить все работы правильно и без ошибок сможет исключительно профессиональный мастер, которому известны правила и стандарты. Самостоятельно лучше никаких манипуляций не выполнять, в противном случае есть большая вероятность того, что функции, возложенные на кобылки и свес кровли, не будут выполняться, что плачевно скажется на всем строении.

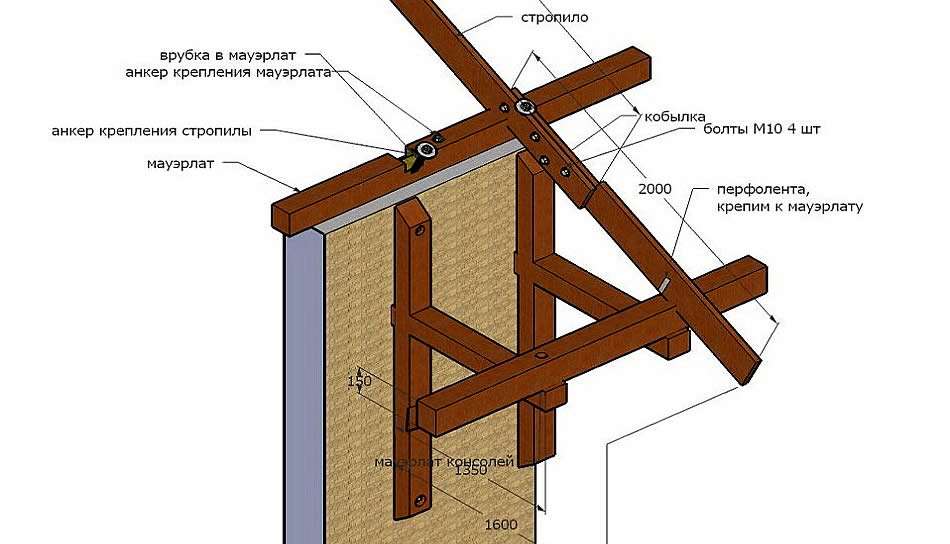

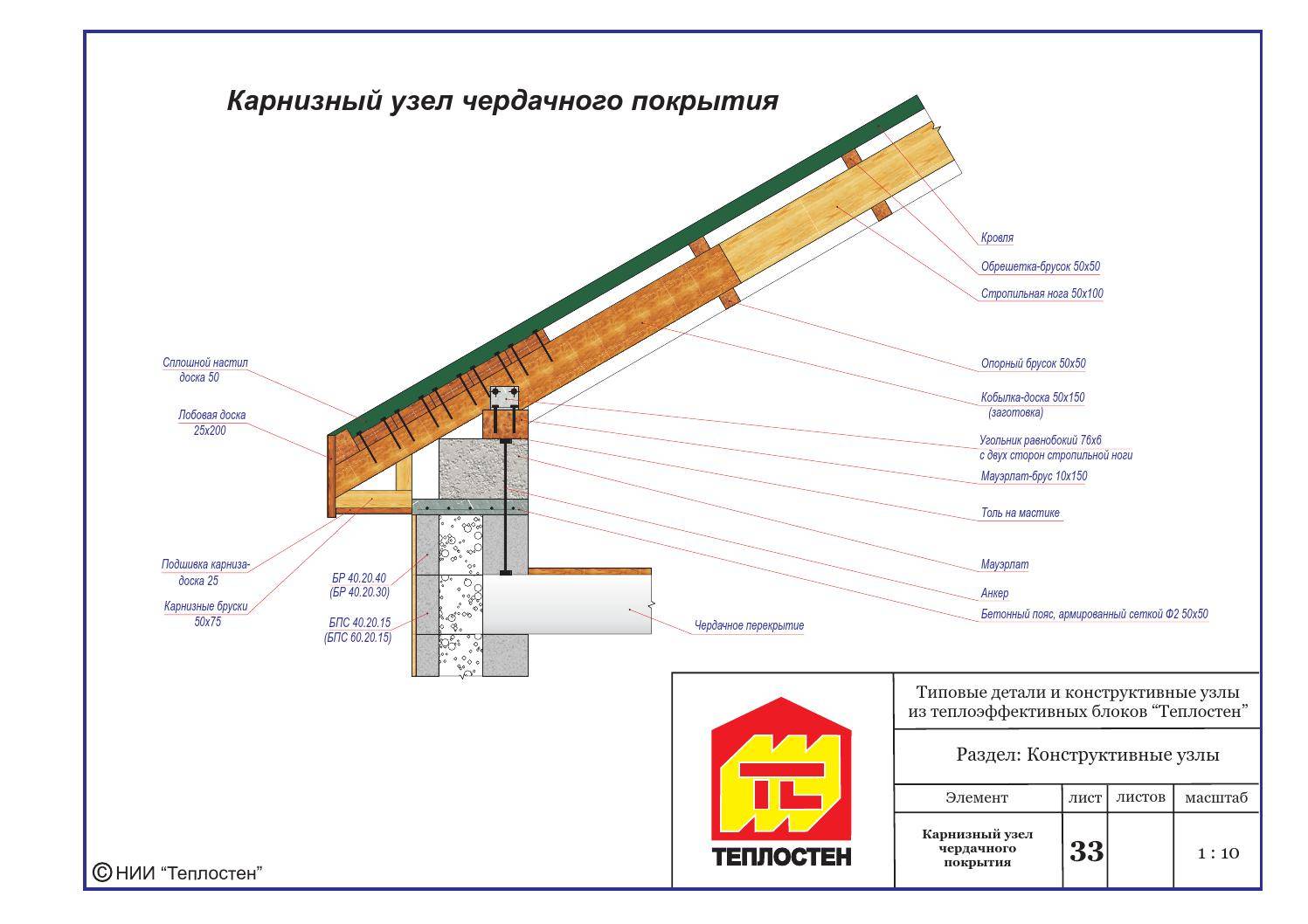

Кобылки крепятся саморезами к стропилам плоскостями перпендикулярно к стене. При их установке необходимо ориентироваться на уровень или кладку кирпича. На установленные кровельные элементы крепятся подшивные доски, образующие короб с горизонтальной нижней плоскостью.

Важное условие : кровля в обязательном порядке должна дышать, при монтаже кобылок этот факт следует учитывать. Эффективная вентиляция крыши позволит продлить срок ее службы в несколько раз

Ни в коем случае нельзя допускать герметизации каких-либо элементов карниза, в ходе их монтажа не рекомендуется использовать монтажную пену, силикон, в противном случае скоропостижного процесса гниения крыши не избежать.

Правила монтажа карниза с использованием кровельных кобылок:

• если не предполагается свешивание над стеной карниза, то стропила обрезаются с внешней стеной заподлицо, если карниз будет навесным, то на стык стропил и стены крепится карнизная доска с водостоком;
• кобылками удлиняются стропила, образующие карнизный вынос. Они крепятся непосредственно к ногам, обеспечивая полную защиту подкровельного пространства от дождя, снега и других осадков;
• кобылки при правильном монтаже должны образовывать зазор, гарантирующий вентиляцию воздуха;
• вынос карниза на кобылках должен быть снизу открытым. Возможен вариант его закрытия подшивными досками толщиной в 2,5 сантиметров;
• закрывать пространство под кровлей лучше досками снизу, при этом зазор между стенами и доской должен быть не менее 40 сантиметров для вентиляции кровли;
• крепятся кобылки при помощи консолей с анкерами, которые заделываются в стену.

Важно знать : срок эксплуатации кровли зависит от того, насколько качественно выполнен карнизный свес, при устройстве которого весомая роль отводится кобылкам кровли. Не рекомендуется использовать некачественную доску, экономить на антисептических и специальных защитных составах для ее обработки, а также выполнять монтаж самостоятельно, особенно в тех случаях, если навыки устройства кровли отсутствуют

Желательно, чтобы монтаж кобылок кровли выполняли профессиональные мастера, которые знают все тонкости своей работы. В противном случае промоканий крыши, плохой вентиляции подкровельного пространства и значительного ухудшения теплоизоляции дома не избежать.

Монтаж свеса кровли, используя кобылки, позволит не только в несколько раз улучшить ее вентиляцию, внешний вид, качественные характеристики, но и продлить срок службы. Кроме того, конструкция с использованием данных кровельных элементов более надежна и вынослива. Она выглядит оригинально и эстетически привлекательно, положительно сказывается на теплоизоляции, поскольку исключает возможные промокания кровли.

Монтируем детали на карниз

В настоящее время существует два основных способа изготовления карнизного свеса – с опорой его на стены дома и без нее. Первый вариант более прочен, так как в конструкции присутствует классический прямоугольный треугольник, диагональю которого является наша кобылка. Это способствует значительному снижению нагрузки на стропильное окончание и позволяет снизить размер его сечения.

Второй вариант предполагает подшивку кобылки сверху и снизу или только сверху. Такое решение перераспределяет нагрузку именно на места крепления к стропильной ноге. Да и толщина пиломатериала должна обеспечивать требуемую прочность конструкции.

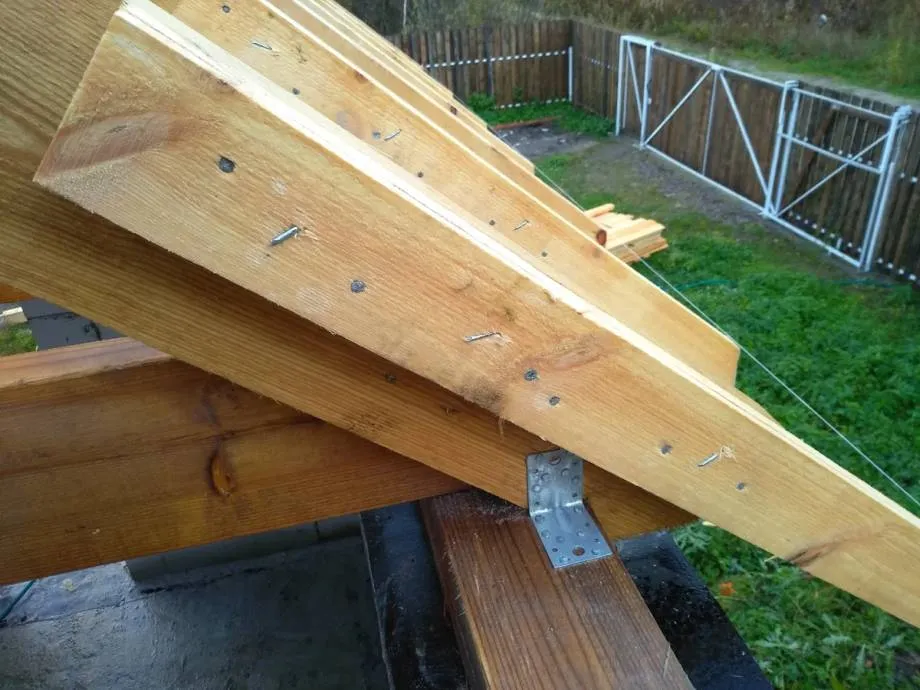

Независимо от выбранного варианта, крепление кобылки к стропилам необходимо выполнять не менее чем в пяти точках. Длина гвоздя должна превышать суммарную толщину деталей не менее чем на 30-40 мм. Это необходимо для увеличения прочности соединения.

Обязательным условием является забивание гвоздей в противоположных направлениях – один крепеж устанавливают со стороны стропила, второй – от кобылки. И так чередуют в нескольких местах. Выступающие части гвоздей надежно загибают. При использовании саморезов их длину подбирают равной или немного меньшей общей толщины стропила и кобылки. Для лучшего крепления в кобылках можно просверлить 3-4 сквозных отверстия по диаметру шурупов.

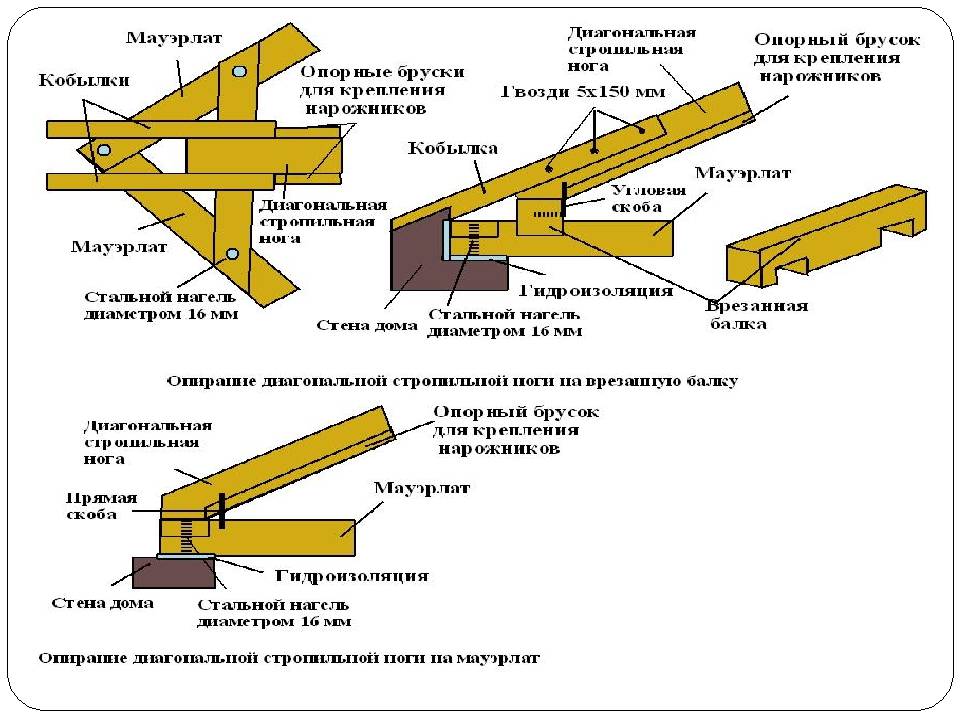

Крепление элементов стропильной системы

Обрезают кобылки для бескаркасного карниза параллельно стене. При изготовлении подшивного скоса кровли доски обрезают параллельно почве.

Удобно использовать для этих целей электрифицированный инструмент – циркулярную пилу, электролобзик. Разметку производим с помощью малки или шаблона.

После монтажа всех стропильных удлинителей их обшивают обрешеткой и при необходимости утепляют. Нижнюю подшивку выполняют строгаными обрезными хвойными досками дюймовой толщины с последующей покраской. Вместо пиломатериалов для карниза применяют и перфорированные пластиковые панели – софиты.

Таким образом, технология монтажа карнизных кобылок не составит труда любому домашнему плотнику. Использование их позволяет решить массу задач и надолго сохранить стены дома в первоначальном виде.

Стропила из доски 50х150

Технические нормативы и рекомендации

Для средней полосы российских угодий специалисты рекомендуют монтировать карнизные свесы шириной свыше 400-500 мм и более 600 мм для деревянного фасада. Это минимальный предел для крыши, на которую проектом не предусматривается установка водосточных желобов. То есть длину кобылки в стропильной системе нужно выбирать с учетом выносной части и плюса для крепления к ногам. Это примерно 300-500 мм в зависимости от первого параметра. Ведь карниз может выступать и на метр за пределами стены, и он должен без провисания справляться со всеми нагрузками.

Для заготовок используются пиломатериалы только из цельного массива. Чтобы они дольше прослужили, выбирать стоит материалы с минимальным количеством сучков и дефектов. Для профилактики гниения и грибковых образований доски обрабатываются антисептическими составами для древесины в условиях эксплуатации снаружи здания. Также стоит рассматривать средства с антипиреновыми добавками, которые снижают степень горючести заготовок. Пропитку нужно выполнять после проведения всех работ по шлифовке, раскрою и декоративной резьбе.

Размеры кобылки по длине выше упоминались. А вот ширина выбирается чаще равная по высоте стропильной ноги. Толщин чаще убавляется на треть по отношению к основе. Как правило, поперечное сечение доски равно от 300*100 до 50*150 мм.

Особенности проведения монтажа

Для начала необходимо убедиться, что количество кобылок соответствует числу стропильных ног. На практике нередко приходится заменять уже подготовленные образцы из-за непредвиденных поломок, поэтому стоит позаботиться о небольшом запасе. Так не придется откладывать дальнейшие строительные работы на период обработки и просушки новых заготовок.

Крепление кобылки к стропильной ноге выполняется ершеными или обычными гвоздями с антикоррозионным покрытием из сплава с цинком. На каждый нахлест должно приходиться по 4 штуки (по паре с каждой стороны). Для надежности мастера рекомендуют концы загибать. Также альтернативой гвоздям могут выступать болты с шайбами и гайками. Их количество можно сократить до трех при небольшом нахлесте.

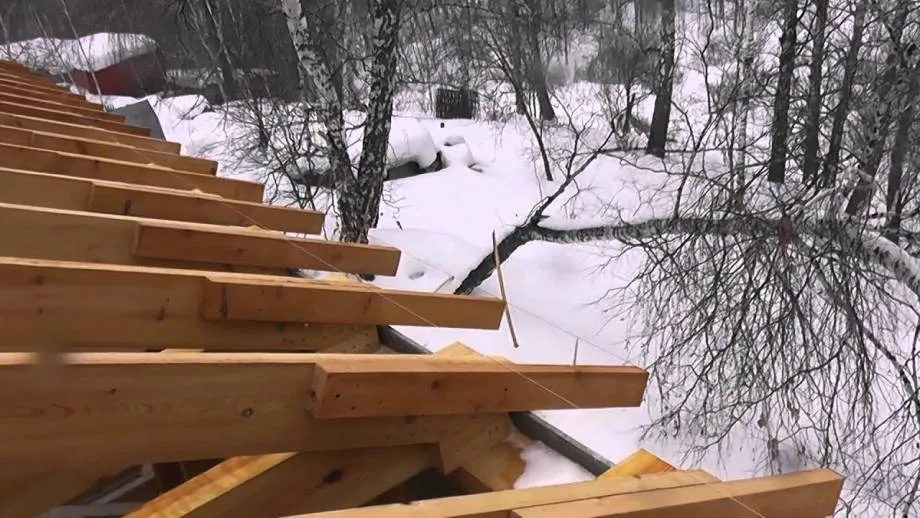

Порядок установки кобылок простой. Сначала фиксируются крайние заготовки. За ориентиры для корректировки выступа можно использовать фасад, мауэрлат, стропильную ногу. Далее по ним натягивается нитяной маяк. Он нужен только для определения ширины выступа. Из-за провисания горизонталь здесь не определить, поэтому дополнительно понадобится лазерный уровень.

Для широких свесов проектом должно быть предусмотрено усиление конструкции. Для этого устанавливаются так называемые консоли. Это вертикальные балки, которые с помощью анкерного крепежа фиксируются к стенам дома. При этом дополнительные горизонтальные перемычки необязательно должны присутствовать. Но они могут послужить в качестве основания для подшивки.

Полотна из софитов, доски или прочего материала позволяют защитить не только мауэрлат и пространство под крышей, но и кобылки кровли. А также получается эстетичный и законченный вид конструкции. Подшивка выполняется, как правило, по двум технологиям: заготовки крепятся к кобылкам или на горизонтальные перемычки. Второй вариант дополнительно усиливает карниз относительно прочности.

В этом видео инженер-конструктор рассказывает о том, нужна ли кобылка в стропильной системе:

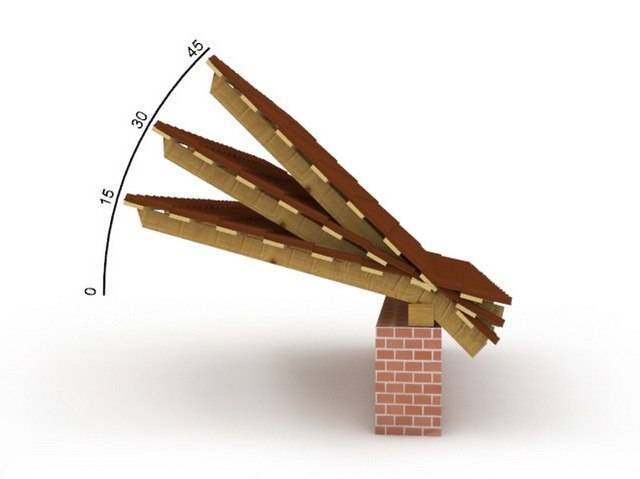

Варианты установки стропильной системы для односкатной крыши

Чтобы опора была надежной можно воспользоваться:

• Двумя несущими стенами из бетона, кирпича или дерева. Их высота должна различаться. Мауэрлат выступает в качестве опоры. Его укладывают двумя полосами, несвязанными между собой;
• Бетонным поясом с арматурой. Его проектируют отдельно и строят, когда возводят стены. Одна несущая из подходящего материала плюс опоры напротив. Для навесов или пристроек. Применяются кронштейны из стали. Они прикручиваются к стене;
• Парой рядов опор из дерева, бетона или кирпича. Пятки должны устанавливаться на часть обвязки. Они могут одновременно стать элементами для обшивки и стен каркаса.

Рекомендации по самостоятельной установке стропильной системы

Монтажные работы можно начинать только после тщательно проведенных расчетов и составления подробного чертежа. При отсутствии должного опыта для расчетов лучше прибегнуть к специальным онлайн-программам. Вообще же работа своими руками требует большой ответственности.

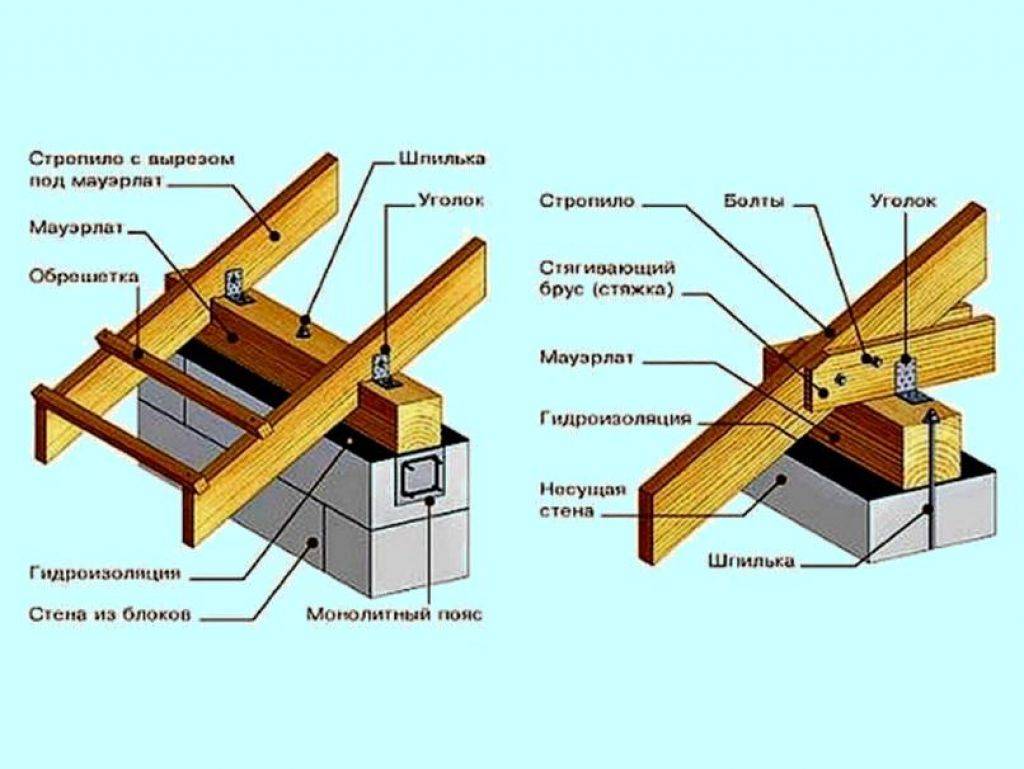

Крепление мауэрлата
