Классификация фундаментов по особенностям их конструкции

Влияние грунта на выбор фундамента

Особенности грунта напрямую влияют на типы фундаментов, используемые при строительстве. Основания фундаментов бывают естественными и искусственно созданными.

Важные характеристики земли:

• механический (геологический) состав;
• глубина промерзания;
• максимальный и минимальный уровень грунтовых вод;
• сейсмическая обстановка в местности.

Выбор вида фундамента зависит от совокупности свойств грунта.

Механический состав

Строители различают грунты:

• Каменистые. Содержат минимум влаги, стойки к пучению, сохраняют свойства при изменении климатических условий. Подходит для мелкозаглублённых оснований.
• Песчаные легко поддаются разработке. Вода не задерживается, что снижает расходы на гидроизоляцию. Глубина промерзания в Средней полосе страны не превышает 1 метра, что позволяет использовать большинство разновидностей фундаментов.
• Хрящеватые содержат в составе песок, глину, землю и щебень. Устойчивы к пучению. Подходят для любых по заглублению оснований.
• Суглинки с различными пропорциями глины и песка. Большее содержание глины может способствовать пучинистости, налагает повышенные требования к подготовке подушки, гидроизоляции, монтажу отмостки.
• Глинистые требуют тщательного отношения к подготовке места. Не подходят для мелкого заложения фундаментов, так как промерзают свыше чем на 1,5 метра и меняют форму (пучатся).
• Торфяные обязательно готовят. При необходимости удаляют торф и завозят новый грунт. Построенные без предварительных мероприятий дома могут быть «занятуты» в почву.

Глубина промерзания

От характеристики зависит способность грунта пучиться. Влага при оттепели пропитывает землю. При возвращении морозов расширяется, разрушает фундамент, а механические перемещения разрушают стены.

Основания делают либо ниже глубины промерзания, либо мелко заглубляют с подготовкой места согласно технологиям.

Влажность и грунтовые воды

Если вода поднимается к поверхности грунта, дом строят без подвальных помещений, используют плитный или мелкозаглублённый фундамент.

Влага пропитывает материал фундамента и может привести к быстрому разрушению строительной конструкции.

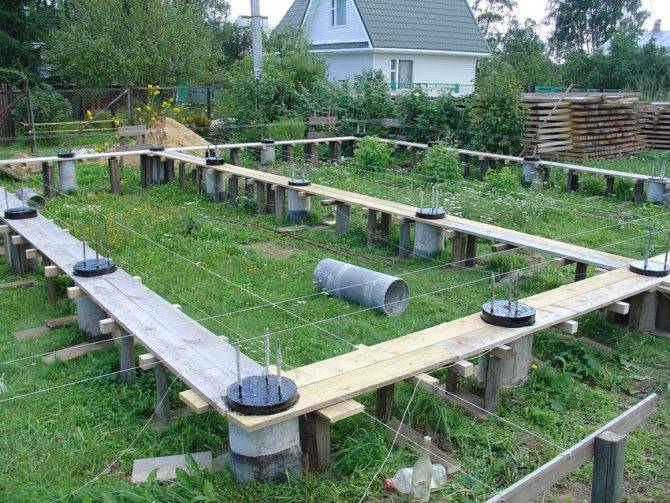

Столбчатый фундамент

Схема столбчатого фундамента.

В строительстве каркасных домов из дерева, имеющих легкие стены, целесообразно создавать столбчатые основания отнюдь не мелкого типа, что снижает материальные потери и уменьшает трудоемкость в 2 раза, а иногда и в 4. Столбчатый фундамент может быть выполнен из кирпича, бетона, железобетона, щебня для бетона и т.д. Процесс строительства дома на сборных бетонных или железобетонных колоннах продвигается значительно быстрее. Колонны устанавливают с интервалами в 1,5 или 3,5 м и по всем имеющимся углам будущего здания, то есть в местах концентрации напряжения. Для различных типов используемых материалов есть минимально допустимое сечение столбов. Так, для бетонного фундамента оно должно быть 400×400 мм, для свай кирпичных сечения не могут быть меньше 510х510 мм. Под основание столбчатых фундаментов обязательно должны быть заложены утрамбованные песчаные подушки толщиной не меньше 20 см.

В том случае, когда столбы возводятся из мелкого щебня или кирпича, их лучше дополнительно укрепить при помощи заложения арматуры из проволочной сетки или любой другой вертикальной арматуры, установленной через 30 см.

При работе с сборным железобетонным фундаментом опоры для оснований лучше устанавливать на утрамбованный песчаный слой в 15 см на дне ямы.

Столбчатый фундамент

Схема столбчатого фундамента.

В строительстве каркасных домов из дерева, имеющих легкие стены, целесообразно создавать столбчатые основания отнюдь не мелкого типа, что снижает материальные потери и уменьшает трудоемкость в 2 раза, а иногда и в 4. Столбчатый фундамент может быть выполнен из кирпича, бетона, железобетона, щебня для бетона и т.д. Процесс строительства дома на сборных бетонных или железобетонных колоннах продвигается значительно быстрее. Колонны устанавливают с интервалами в 1,5 или 3,5 м и по всем имеющимся углам будущего здания, то есть в местах концентрации напряжения. Для различных типов используемых материалов есть минимально допустимое сечение столбов. Так, для бетонного фундамента оно должно быть 400×400 мм, для свай кирпичных сечения не могут быть меньше 510х510 мм. Под основание столбчатых фундаментов обязательно должны быть заложены утрамбованные песчаные подушки толщиной не меньше 20 см.

В том случае, когда столбы возводятся из мелкого щебня или кирпича, их лучше дополнительно укрепить при помощи заложения арматуры из проволочной сетки или любой другой вертикальной арматуры, установленной через 30 см.

При работе с сборным железобетонным фундаментом опоры для оснований лучше устанавливать на утрамбованный песчаный слой в 15 см на дне ямы.

Столбчатые фундаменты

Этот вид фундаментов получил распространение вместе с ростом популярности каркасных и панельных коттеджей, а также домов из клееного и пиленого бруса. Затраты на такой фундамент в несколько раз ниже, чем на ленточный или плитный. Главная особенность такого фундамента — необходимость монтажа нижней обвязки из бруса или балок, которая служит основанием дома.

Столбы устанавливаются под всеми стенами периметра и внутренними перегородками с интервалом до 2,5 м (оптимально 1,5 – 2 м). Они заглублены в землю на глубину больше, чем уровень промерзания и поднимаются над уровнем грунта на требуемую высоту. Очень удобны такие фундаменты на площадках неровного ландшафта — варьируя высоту столбов легко добиться идеально горизонтального положения обвязки.

Размеры столбов зависят от материала изготовления, их строят из:

• бетона;
• природного камня;
• кирпича;
• плитняка.

Размеры варьируются в диапазоне 38 – 50 см по стороне, как правило, в поперечном сечении они представляют квадрат, реже — прямоугольник.

По способу строительства столбчатые фундаменты подразделяются на монолитные и сборные.

Монолитный столбчатый фундамент

Выбор варианта определяется свойствами грунтов на площадке, где строится дом. При глубоком залегании грунтовых вод идеальным выбором будет монолитный столбчатый фундамент из армированного бетона. Как и в ленточном фундаменте, арматурный каркас в столбе обязателен в любых климатических условиях.

Монтаж столбчатого фундамента производится в несколько этапов:

• подготовка ямы (скважины);
• монтаж опалубки;
• сборка арматурного каркаса;
• заливка бетона.

В промежуток между столбом и краем скважины (расстояние должно составлять не менее 10 см) засыпается мелкий гравий или песок — таким образом снижаются нагрузки на фундамент со стороны грунта при замерзании или других подвижках. Но на грунтах с риском горизонтальных движений (плывунах и других неустойчивых почвах) устанавливать столбчатые фундаменты не рекомендуется — они обладают невысокой устойчивостью к опрокидыванию и всегда существует риск нарушения устойчивости дома.

Сборный столбчатый фундамент

Сборные столбчатые фундаменты представляют собой столбы и бетонные платформы, изготовленные на заводе.

Они собираются в виде конструктора на участке и соединяются между собой сваркой арматуры и бетонированием стыков. При всей дешевизне и простоте монтажа, столбчатые фундаменты достаточно ограничены в сфере применения. Они оправданы на прочных и устойчивых грунтах для зданий не выше 2 этажей, без подвалов и цоколей. Но «узкая специализация» не снижает их привлекательности для частного строительства.

+ Плюсы столбчатых фундаментов

1. Экономия материалов.
2. Небольшие трудозатраты.

— Минусы столбчатых фундаментов

1. Слабая устойчивость в горизонтально подвижных грунтах.
2. Потребность в обустройстве цоколя.
3. Невозможно использовать для зданий с тяжелыми стенами.

По материалу

Различные типы фундамента изготавливаются из различных материалов. В зависимости от типа грунта, веса дома, бюджета и еще множества факторов, в наших широтах используются следующие материалы для обустройства основания под дом.

1. Железобетон и бетон. Это самый популярный вариант, который используется более чем в половине случаев.
2. Кирпич — например, столбчатые или ленточные фундаменты порой изготавливаются из кирпича. Правда, это довольно экзотический вариант и используется довольно редко.
3. Дерево. Под легкие садовые домики, под бани и летние кухни могут быть установлены деревянные сваи в фундаменте (чаще всего сосновые). Но это тоже скорее отдельные случаи, нежели генеральная тенденция индивидуального домостроения.
4. Бут — самый сложный и дорогой для обустройства материал для фундамента. Зато он один из самых прочных — фундамент из натурального камня, как обещают обычно строители, простоит века. Обычно бутовые фундаменты обустраивают в тех районах, где этот камень добывают (в Татарстане такие места есть). Иногда крупные куски бута добавляют в бетон при заливке, и тогда такой фундамент называется бутобетонным.

Технология устройства плитного (плавающего) фундамента

Этот вид основания является разновидностью монолитного фундамента, основание которого может выступать и в роли пола будущего строения. Устройства фундаментов этого типа тоже весьма затратно, поэтому применяют его преимущественно для небольших домов в частном строительстве. Всеми положительными свойствами монолитного основания плитный фундамент обладает в полной мере.

Порядок выполнения работ

Фундаменты этого типа устанавливаются, как правило, на пучинистых, песчаных и слабых грунтах, там, где уровень грунтовых вод высок. Если фундамент закладывают на глубину, меньшую, чем глубина промерзания грунта, такой тип называют мелкозаглубленным фундаментом. С основания при устройстве такого фундамента снимается от 20 до 50 см почвы. На хорошо выровненное дно насыпается слой гравия или щебня до 10 см высотой. Слой тщательно трамбуется, после этого засыпают слой песка, который расклинит щебень и исключит его дальнейшее движение. Песок обладает высокой морозостойкостью, что предотвратит сдавливание готового фундамента.

Сверху на тщательно утрамбованную подушку укладывают слой гидроизоляции, чтобы предотвратить потери фундаментом влаги. Может использоваться полиэтиленовая пленка или любой другой подобный материал. Это поможет избежать попадания в готовое основание влаги.

Затем приступают к установке опалубки. Если фундамент погружен в грунт, роль опалубки могут играть стенки ямы, но если он снаружи, без нее не обойтись. Опалубку лучше закрепить как можно тщательнее.

Берутся доски толщиной 20-25 мм и из них сколачиваются щиты, ширина каждого из которых на 0,5-1 м выше, чем планируемая конструкция основания под фундаменты. После прикрепления к стенкам ямы щиты герметизируются бумагой, картоном или толем.

На гидроизоляцию устанавливается каркас из арматуры.

Фундамент из шпал с заглублением.

Так как конструкция этого фундамента испытывает нагрузки на изгиб, требования к арматурнму каркасу серьезные. Арматура используется только переменного сечения диаметром не менее 12-16 мм.

Арматуру связывают в каркас при помощи проволоки. Сварочный аппарат в этой ситуации использовать категорически не рекомендуется. Металл при сварке меняет свои качества, становится ломким и более подвержен коррозии. Состоит арматурный каркас из верхней и нижней сеток, жестко между собой соединенных, с расстоянием между прутьями 20-40 см. Расход арматуры у этого типа фундамента выше в сравнении с остальными.

Плитный фундамент может быть как гладким, так и ребристым. Ребра жесткости предусмотрены в нижней части плиты, заглублены в грунт. Это предотвращает перемещение сооружения в вертикальном направлении.

Схема заложения фундамента.

Бетонирование плавающего фундамента производят слоями не более 15 см, каждый из слоев тщательно разравнивается и трамбуется штыкованием. Заливка плиты полностью не должна занимать более часа. Трамбуется бетон до появления на его поверхности влажного блеска. Верхний слой затем выравнивается при помощи деревянной рейки.

В первый день после заливки основание каждые 4-5 часов смачивают водой или прикрывают полиэтиленом. Если об этом не позаботиться, плита, скорее всего, пойдет трещинами. На втрой день достаточно смачивать 3 раза, на третий – утром и вечером. Опалубку можно снять после высыхания, но полное застывание произойдет только через месяц.

Чтобы противостоять морозному пучению, вокруг фундамента устанавливается утепление грунта. При этом утеплитель укладывается по периметру дома вокруг фундамента на 1-1,5 м, наружную часть фундамента тоже необходимо утеплить. Чаще всего для этих целей используется пенополистирол, пеностекло или пенопласт.

Плита в качестве основания дома

Модель плитного фундамента

В том случае, если планируется строительство на плавающих почвах, которые подвержены сильному и неравномерному сжиманию, просадочных или пучинистых грунтах, целесообразно будет возводить плитный фундамент. Выглядит этот вид он как монолитная или же решетчатая плита, собранная из железобетонных балок с заделанными стыками. Этот тип фундамента возводят по всей площади строения, а не только под несущими стенами. Кстати сказать, «плавающий» фундамент целесообразно закладывать в том случае, если стройка планируется на том участке, где уровень грунтовых вод располагается близко к поверхности земли (менее одного метра). Недостатком этого типа фундамента будет только лишь его высокая стоимость.

Правила гидроизоляции и утепления фундамента частного дома

Недостаточно просто залить основание, соблюдая определенные правила. Качественная гидроизоляция и утепление фундамента частного дома, выполняемые через четыре недели после завершения строительных работ, позволит не допустить проникновения влаги снаружи внутрь частного дома.

Гидроизоляция выполняют различными способами. Наиболее популярным является вариант, предполагающий формирование специальной пленки. Через нее конденсат будет отводиться наружу, а влага не сможет проникнуть внутрь. Чтобы исключить негативное воздействие влаги, следует своевременно отвести воду от фундамента частного дома. Сделать это можно путем монтажа качественной системы водоотвода и выполнения дренажных работ.

Качественная гидроизоляция защитит подвал от сырости

Статья по теме:

Битумная мастика для гидроизоляции фундамента.

Теплоизоляция фундамента частного дома, выполняемая на этапе строительства, чаще всего производится снаружи здания, так как в этом случае можно более рационально распорядиться внутренним пространством. Для этого монтируется несъемная опалубка, к которой крепиться утеплитель: керамзит, пенопласт либо минеральная вата. При выборе подходящего варианта учитываются особенности грунта, район расположения частного дома и ряд дополнительных факторов.

Преимущества и недостатки

Типы свайного фундамента разделяют в первую очередь по способу устройства на забивные, набивные и винтовые. Каждая модель конструктивного элемента характеризуется своими особенностями.

К общим достоинствам всех типов свай следует отнести следующие:

Недостатки свайной технологии:

1. Сложность инженерных расчетов. Технология свайного фундамента может удовлетворить практически все гидрогеологические и проектные условия, но для этого потребуется провести ряд инженерных вычислений. Перед проектированием конструктору необходимо изучить нормативные требования к строительству фундаментов, что учесть возможные нюансы для каждого типа опор.
2. Трудоемкость работ по обустройству подвальных помещений. Организовать строительство подземных помещений в пространстве между силовыми элементами возможно, но это приведет к значительному удорожанию проекта, которое практически перекроет выгоду от применения свайной технологии.

Для частного дома

Преимущества свайной технологии для частного строительства:

Почему не стоит строить частный дом на свайном фундаменте:

• значительные теплопотери за счет подъема дома над уровнем земли;
• трудоемкая процедура инженерных расчетов;
• на участке наблюдается высокая сейсмическая активность.

Разных видов свай

Выбор свай основывают на результатах гидрогеологических изысканий грунта, а также инженерных расчетов по проектным нагрузкам. Сравнительная таблица по плюсам и минусам для различных типов силовых конструкций:

Функции строительной конструкции

Фундамент — основание здания, на которое распределяется вес всех его составляющих

Фундамент – это основание, на котором размещают главную часть постройки — ограждающие, несущие и межкомнатные стены, опоры мостов, эстакады.

Под капитальные сооружения обустраивают фундаментальные основания, которые выполняют разнообразные задачи. Основное назначение фундамента:

• Распределить вес постройки равномерно по поверхности площадки. Не дать более массивным частям просесть сильнее лёгких.
• Создать для стен ровное горизонтальное основание.
• Исключить попадание в подвал или технический этаж влаги.
• Сохранить часть тепла от утечки в землю.
• Предотвратить смещение на тяжёлых пучинистых грунтах.
• Защитить постройки от разрушения в сейсмически активных районах.

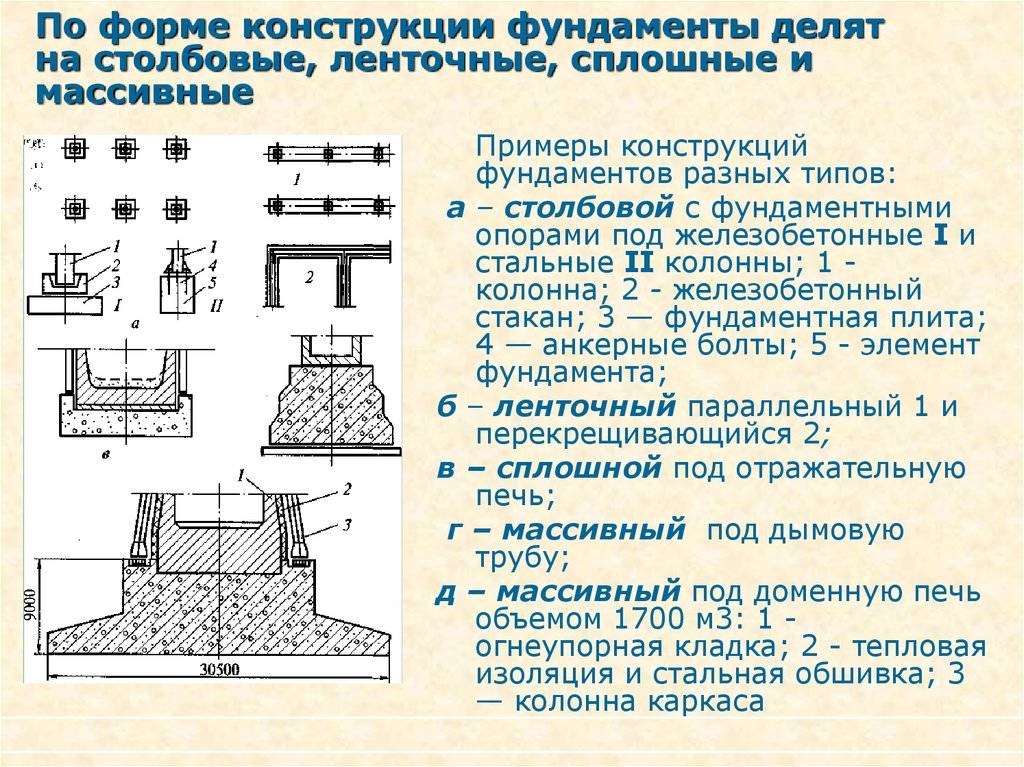

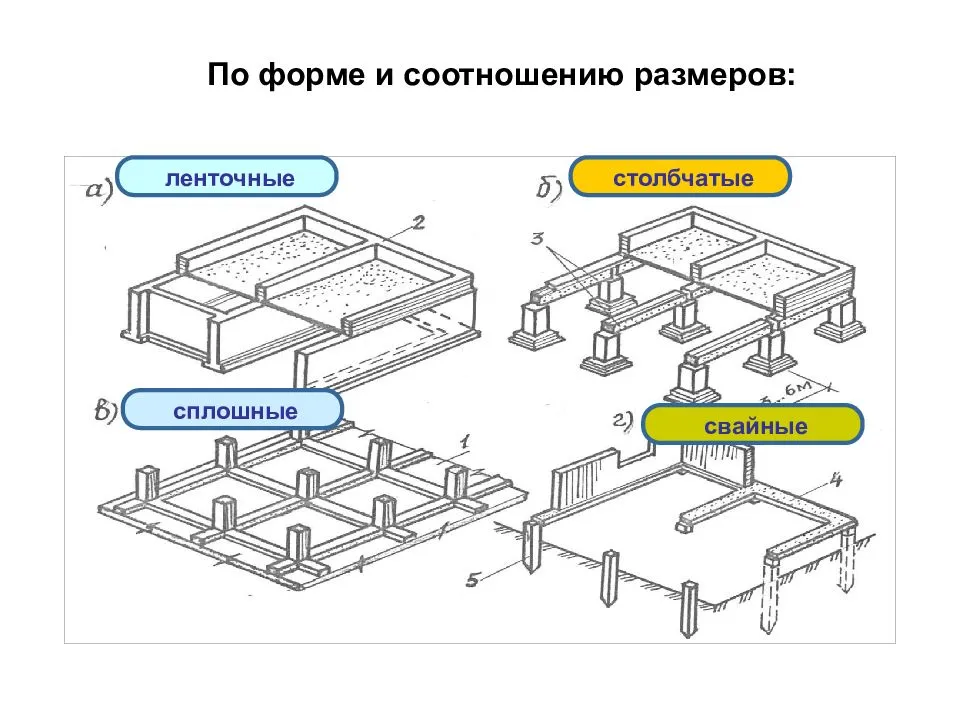

Конструктивные типы фундаментов и их характеристики

1. Плитные фундаменты. Конструкция плитных фундаментов многослойная. Состоит из бетонной плиты в верхней части, включает защитные, усиливающие и выравнивающие прослойки. В качестве защитных используются паронепроницаемые, гидроизоляционные пленки и утеплители, в качестве выравнивающих – уплотненный песок и щебень. Усиливает конструкцию плитных оснований стальная арматура. Ею выступают металлические стержни и прутки круглого сечения. Они располагаются внутри бетонного слоя. Конструкционные разновидности фундаментов отсутствуют.

2. Конструкция и виды свайных фундаментов. Конструкция свайных фундаментов опорная, каркасная. Она состоит из вертикальных или наклонных свай, срезанных в верхней части по одному уровню и соединенных между собой ростверком. Ростверк представляет собой длинную прямоугольную балку, располагается по периметру дома, под его несущими стенами. Он воспринимает идущие от здания нагрузки на себя и через сваи передает их на нижние слои грунта.

В процессе закладки опорно-каркасных оснований различные по способу погружения сваи располагаются одиночно или группами. В связи с этим различают следующие типы свайных фундаментов:
– винтовые – устраиваются из винтовых свай, которые вкручиваются в грунт;
– набивные – устраиваются в полостях пробуренных скважин заданного диа¬метра путем заливки;
– забивные – монтируются из свай забивного типа с помощью специальных машин; – кустовые – в них сваи располагаются группами;
– сплошные в виде свайного поля – сваи располагаются рядом друг с другом на одинаково маленьком расстоянии;
Одиночные – отдельные сваи располагаются в углах каркаса.

3. Конструкция и виды ленточных фундаментов. Конструкция ленточных фундаментов рамочная, состоит из бетонных прямоугольных опор. Она может быть сборной, сплошной или прерывающейся, усиливается арматурой. В связи с этим выделяют следующие типы ленточных фундаментов:
– жесткие – армированы продольными стержнями;
– гибкие – армированы поперечными и продольными стержнями;
– монолитные – представляют сплошную раму;
– прерывистые – состоят из отдельных участков, расположенных только под несущими стенами.

4. Конструкция и виды столбчатых фундаментов. Конструкция столбчатых фундаментов каркасная, состоит из опорных столбов и соединяющих их перемычек. Перемычки могут находиться в нижней, средней и верхней части каркаса; представляют собой прямоугольные бетонные балки (рандбалки).

Столбчатые фундаменты делятся на сборные и монолитные. Отдельной их разновидностью являются железобетонные фундаменты стаканного типа.

5. Конструкция и устройство фундаментов стаканного типа. Основания-стаканы устраиваются из нескольких полых «гнезд» круглого или прямоугольного сечения, расположенных по углам и в местах соединения несущих элементов дома. Эти «гнезда» имеют ступенчатую или монолитную, зауженную кверху конструкцию, предназначены для размещения колонн здания.

Монтаж фундаментов стаканного типа осуществляется путем заливки металлического каркаса или методом сборки и погружения готовых элементов. Последними являются массивные прямоугольные или квадратные «башмаки» (их устанавливают в нижней части стаканов) и трапециевидные блоки.

Расчет фундамента стаканного типа, его закладка невозможна без привлечения специалистов. Он имеет сложную конструкцию, которая требует особой точности в проектировании и соблюдения всех заданных параметров при возведении.

Материалы для фундаментов

Подбор материалов для строительства фундамента осуществляется на стадии его проектирования, исходя из расчетов надежности и прочности конструкции. При этом материал должен обладать устойчивостью к воздействию внешней среды, морозостойкостью и достаточной прочностью.

Наиболее распространенными являются бетон, кирпич, различной плотности и размеров заполнители, цементо-грунт, а также искусственные и природные каменные материалы. В редких неответственных случаях может использоваться дерево, например, для столбчатого фундамента.

Бутовый камень (бут) — крупные куски горных пород разнообразной неправильной формы. К работе с этим материалом следует подходить аккуратно, т. к. в процессе могут образовываться пустоты между камнями, которые обязательно необходимо заполнять. Преимущественно для фундаментов применяется бутовый камень одинакового размера — это существенно облегчает кладку.

Щебень — смесь мелких обломков горных пород, получаемая дроблением. Добывается из твердых пород, имеет неправильную форму. Обычно используется в качестве наполнителя для бетонных смесей наряду с гравием.

Гравий — природный каменный материал, образующийся в результате выветривания горных пород. По происхождению может быть горный, речной и морской с определенной долей примесей (глина, песок и др.).

Кирпич используется и для возведения самого фундамента и в качестве наполнителя (битый и пережженый) для связующего раствора. Однако, это довольно дорогой материал для обустройства фундамента, поэтому для сложных и больших по размеру фундаментов используется редко. К тому же кирпич обладает невысокой долговечностью и высокой степенью поглощения влаги.

Бетон является основным и самым распространенным материалом для возведения фундаментов. Различают несколько видов бетона в зависимости от его плотности и прочности (тяжелый, легкий и др.). Железобетон — разновидность бетона, армированная металлом и относится к классу композитных материалов. Обычно имеет форму бетонных блоков и плит.

Сталь — используется в качестве основного материал для свай, а также в качестве армирующего компонента для бетонных изделий.

Дерево с некоторыми ограничениями также может использоваться в качестве материала для фундамента. Самой надежной, прочной и долговечной породой для этих целей является лиственница.

По популярности использования первое место занимает, конечно, бетон. Далее — его разновидности с тем или иным наполнителем, например, бутобетон, и плотный, высококачественный кирпич.

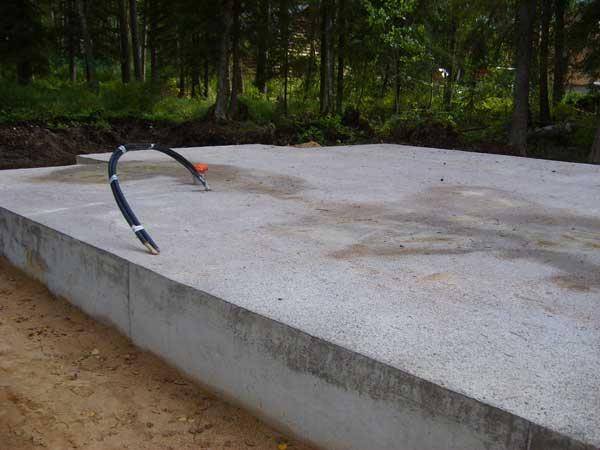

Плитный фундамент

Плитные фундаменты применяют при слабых грунтах, а также при высоком уровне грунтовых вод. Они представляют собой сплошную монолитную плиту, которую усиливают железобетонным каркасом. Используя плитные фундаменты, можно значительно уменьшить просадку грунта. Для его обустройства используется армированная железобетонная плита, которая укладывается на грунт на определенную глубину. При изготовлении плита армируется металлическими прутьями с диаметром от 12 до 25мм, а ее толщина находится в пределах от 30 до 100 см. Фундаментная плита может изготавливаться только в монолитном виде с использованием бетон класса В15-В25.

Перед укладкой плиты в предварительно вырытой траншее выравнивают подстилающий грунт, используя для этого малопрочный бетон класса В7.5 или песок.

Основное достоинство плитного фундамента заключается в том, что он равномерно перераспределяет нагрузки по всей площади, воспринимая при этом как горизонтальные, так и вертикальные деформации.

Плитные фундаменты рекомендуется применять на слабых грунтах, к примеру:

• Водонасыщенных песках;
• Плывунах;
• Насыпных грунтах.

На данном типе фундаментов допускается возводить 2-3 этажные здания с нагрузкой под фундаментной подошвой от 20-25 т/кв.м. В случае если возводимые дома имеют сложную форму или большую длину применяются специальные деформационные швы, которые позволяют разрезать плиту на куски требуемого размера.

Плитный фундамент отличается высокой надежностью и прочностью. Устанавливаемая в грунте плита работает как единое целое, при эксплуатации ее несущая способность остается постоянной, а в случае проседания грунта исключено возникновение каких-либо трещин. Плитный фундамент отличается высокой стоимостью, которая обусловлена повышенным расходом материалов и трудоемкостью процесса обустройства.

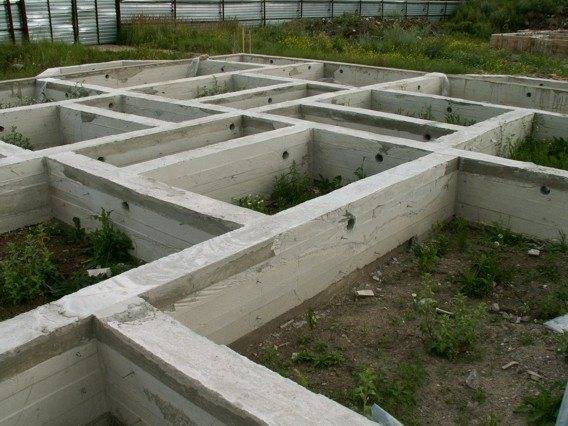

Ленточный фундамент

Свайный фундамент

Столбчатый фундамент

Стаканный фундамент

Плитный фундамент

Материал фундаментов

Для фундаментов могут использоваться естественные и искусственные материалы. К первым относят дерево и бутовый камень, к последним – кирпич, бутобетон, бетон, железобетон. Сегодня чаще всего применяют железобетонные и бетонные виды фундаментов при строительстве жилых, промышленных и общественных зданий.

Глубина заложения

В каждом конкретном случае глубину заложения следует рассчитывать с учетом глубины промерзания почвы, ее типа, уровня грунтовых вод, а также нагрузки от здания. Выделяют заглубленные и мелкозаглубленные фундаменты. Фундаменты глубокого заложения имеют глубину больше глубины промерзания грунта.

Также фундаменты подразделяются по способу устройства (сборные и монолитные), характеру работы (жесткие и гибкие) и форме (к примеру, с поперечным сечением в виде трапеции или прямоугольника).

Бутовый фундамент

Все просто — это фундамент выполненный из крупных камней (бут — крупные камни), скрепленных бетоном или раствором.

Конструктивно бутовый фундамент можно сделать любой формы:

• Ленточный;
• Столбчатый;
• Плита.

Скрепление камней между собой выполняется двумя способами:

1. Камни укладываются друг на друга на раствор, по аналогии с кирпичной кладкой;
2. Камни укладываются внутрь выставленной опалубки, а затем заливаются жидким бетоном. Получается монолит.

Во время строительства каменную кладку можно армировать.

Кроме того при заливке некоторые промежутки между камнями могут не заполниться, что снизит прочность конструкции. Поэтому бутовый фундамент можно применять только на прочных грунтах при небольшом весе здания (каркасник, брус, ячеистые материалы).

Классификация

Существует четыре типа МЗФ. Каждый из них подходит для определенных условий, обладает своими уникальными особенностями.

Ленточный

Первый вид — ленточный. МЗФЛ считается самым популярным. Область применения — от легких каркасных сооружений до тяжелых каменных домов. Обустройство фундамента на всех типах почв допустимо только в том случае, если предполагается создание дренажной и теплоизоляционной системы.

Внешний вид ленточного фундамента напоминает непрерывную бетонную полосу с внутренним армированным каркасом. Такие конструктивные особенности помогают ему равномерно распределить вес будущего строения, передавая его подошве.

Такое основание разделяется еще на несколько видов:

• монолитная заливка с поясами из арматуры;
• сборно-монолитная с армированием по всей длине;
• блочная со сплошным двойным армированием.

Ленточный МЗФ имеет несколько преимуществ:

• сокращение расходов на материалах — на 40-50 %;
• низкая стоимость работ — нет необходимости рыть глубокий котлован, возводить высокую опалубку, привлекать опытных строителей.

Столбчатый

Второй вид — столбчатый. Его внешний вид напоминает вкопанные колонны по всему периметру будущих стен. Опоры располагаются по углам, пересечениям и в местах повышенной нагрузки.

Между опорами устанавливается неглубокий ростверк, который соединяет их между собой и позволяет равномерно распределить нагрузку.

Этот вид МЗФ применяется на сильнопучинистых почвах, но которые включают в себя большое количество торфа, супеси или глины. Главные преимущества — низкая цена и быстрота монтажа. Поэтому он очень часто используется в возведении частных домов и хозяйственных построек.

Цельная плита

Третий вид — цельная плита. Представляет собой заливку армированной бетонной плиты по всей площади сооружения. Толщина составляет до 30 см. Особенности данного МЗФ мало чем отличаются от ленточного.

Однако различие заключается в способности равномерно распределять нагрузку по всей площади основания. Иначе говоря, сооружение «плавает» на грунте, как на понтоне.

Основное преимущество — снижение затрат на бетоне до 30%. При этом расходы сокращаются и на подготовке котлована, опалубки более чем на половину, если сравнить со схемой обустройства аналогичных заглубленных вариантов.

Цельномонолитный

Четвертый вид — цельномонолитный. Он объединяет все части силового каркаса в единую армированную конструкцию. По внешнему виду ничем не отличается от цельной плиты, но обеспечивает возможность обустройства цокольного этажа.

При этом достигается равномерное распределение нагрузки здания по всей площади подошвы. Но такой МЗФ нельзя применять для строительства на участках с большими наклонами и с наличием скального грунта.

Такое основание имеет и некоторые сложности. Цельномонолитный фундамент требует правильного расчета его размеров. Его возведение подразумевает большие материальные, трудовые и временные затраты. Но они оправдываются получением высокопрочного и надежного сооружения.

Классификация плитных фундаментов

Плитные фундаменты

• монолитные балочные;
• монолитные своды;
• массивные коробчатые конструкции.

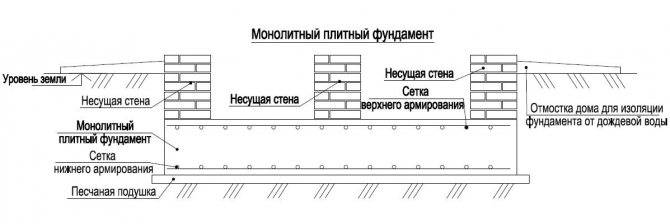

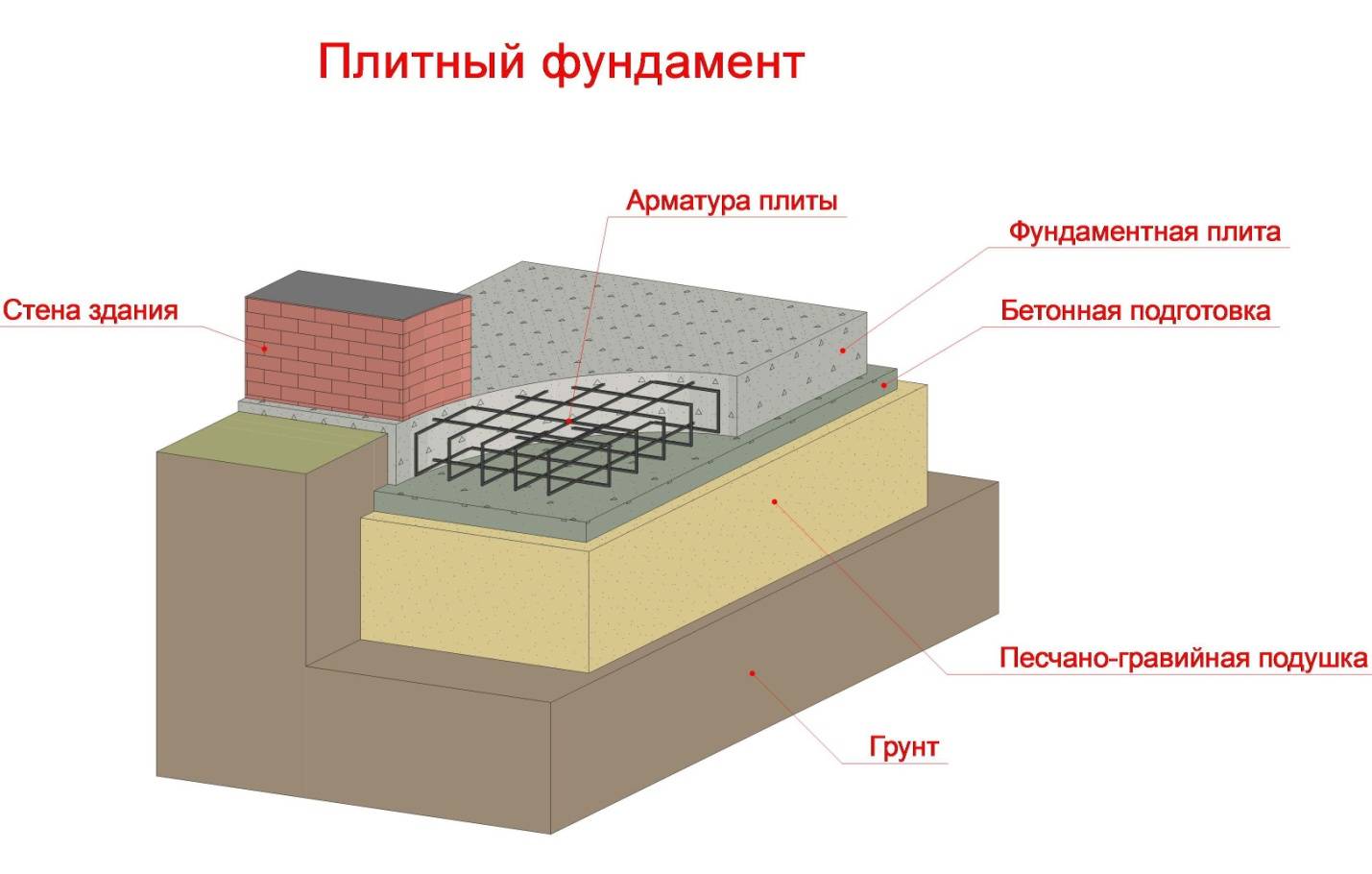

Рис: Схема монолитной фундаментной плиты

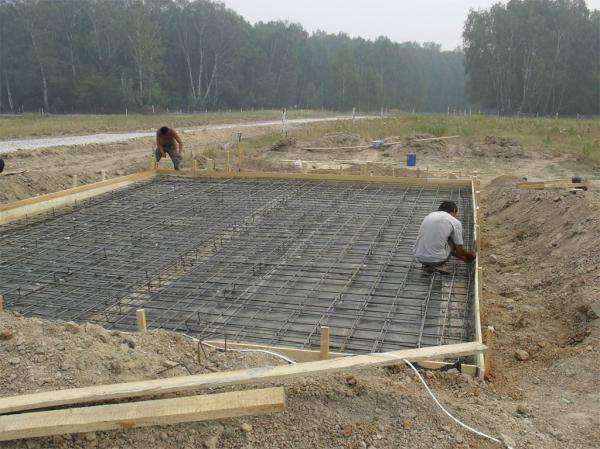

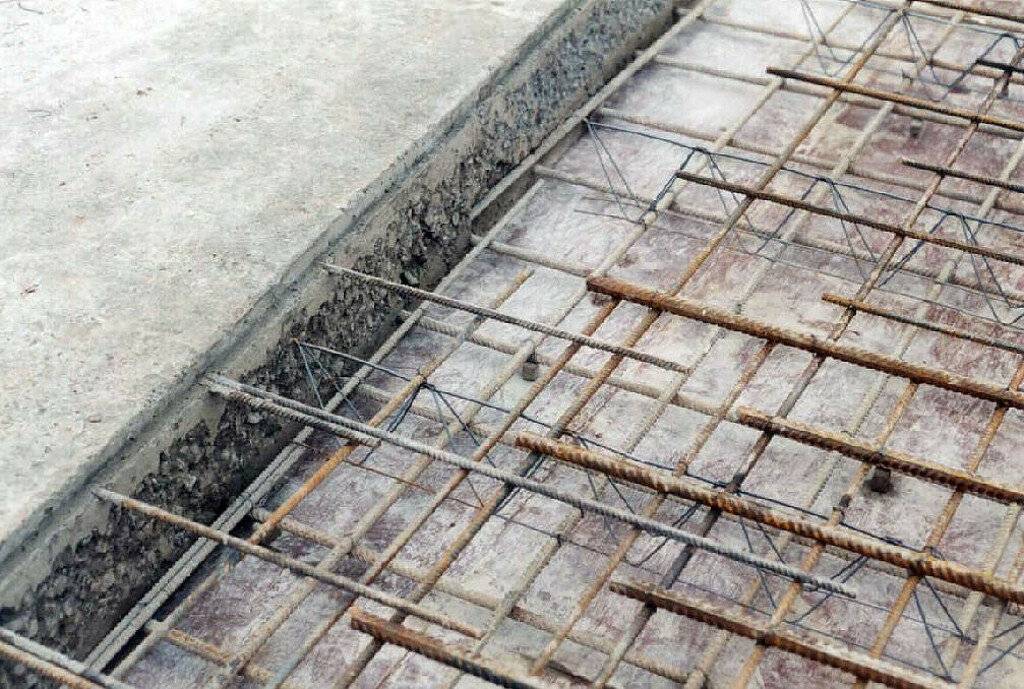

Рис: Процесс обустройства плитного фундамента

монолитной плиты

• Разработка котлована на глубину заложения плиты;
• Подсыпка уплотняющей песчано-гравийной подушки на дно котлована (толщина от 20 до 40 см);
• Заливка подбетонки – чернового слоя жидкого бетона толщиной 2-3 см, который после отвердевания будет препятствовать утечкам цементного молочка при заливке основной плиты;
• Установка опалубочных щитов по периметру котлована и их фиксация боковыми упорами;
• Обустройство пространственного арматурного каркаса по всей площади котлована. Используется двухконтурный каркас, соединенный вертикальными перемычками;
• Заливка фундаментной плиты бетоном и последующее уплотнение смеси вибрированием.

Важно: демонтаж опалубки плитного фундамента осуществляется спустя 2 недели после заливки, после чего плита выдерживается до набора бетоном проектной прочности. Общий срок отвердевания составляет 28-30 дней

Рис: Заливка плитного фундамента бетоном

Выбор фундаментной конструкции

Перед выбором типа фундамента определите состав почвы

Строительство фундамента под дом начинается с выбора его конструкции.

Рассматривая, какие бывают фундаменты, и делая выбор конструкции, которая будет далее применена для устройства фундамента под дом, необходимо учесть следующие моменты:

1. Характеристики грунта на участке застройки. Прежде всего, это прочностные характеристики. Делается расчет, какую нагрузку могут нести грунты, залегающие под зданием. Также есть необходимость знать, как будут они вести себя в осенне-зимний период, когда происходит попеременное замораживание и оттаивание грунта. В этих условиях такие материалы как глины, супеси и суглинки увеличиваются в объеме и создают дополнительную нагрузку, действующую на конструктивные элементы. Другими словами эти грунты выдавливают фундамент, поэтому их следует заменять на непучинистую почву и уже на них сделать основание.
2. Уровень грунтовых вод. Если они находятся рядом с фундаментной конструкцией, то необходимо выполнять мероприятия, обеспечивающие защиту оснований и фундаментов от вредного воздействия воды. Если их уровень ниже подошвы сооружения или грунтовых вод на участке строительства совсем нет, то строим без дополнительных работ.
3. Нагрузки от здания с учетом всех материалов, оборудования и мебели.
4. Особенности конструктивных решений дома: этажность, наличие подвала, цокольного и технического этажа.
5. Особенности рельефа участка.

В таблице приведены глубины заложения в зависимости от характеристик имеющихся грунтов и наличия грунтовых вод, которые нужно учитывать, планируя строительство фундамента дома.

Свайные конструкции

Что представляет собой классификация свайных фундаментов? Для начала дадим краткую характеристику данного варианта основания. Это подземные конструкции, имеющие удлиненную форму. Они располагаются в качестве отдельных элементов либо группой, устанавливаются наклонно или вертикально. Часть свай вбивается непосредственно в грунт. Также такой вариант фундамента устанавливается с помощью вкручивания, вдавливания, погружения, набивания.

У каждого варианта предполагается своя технология монтажа, материал изготовления, условия эксплуатации. Классификация свай и свайных фундаментов предполагает определение их функциональной принадлежности, касающейся повышения несущей способности грунта. Такие основания применяют при возведении жилых домов, дачных домиков.

Что представляют собой виды свайных фундаментов? И классификация, и применение их основывается на нескольких параметрах:

В зависимости от особенностей конструкции, для строительства можно выбирать цельные либо составные, сделанные из нескольких секций, сваи. Они могут иметь острие или тупой нижний конец, а также дополнительные расширения на различных уровнях.

По размеру сваи делят на жесткие (короткие) и длинные (средней жесткости).

В настоящее время предлагаются следующие формы свай: многоугольные, круглые, пирамидальные, трапецеидальные, крестообразные, конические, пустотелые, сплошные.

Материалы для изготовления свай: бетон, железобетон, дерево, металл. В последнее время все чаще применяется комбинация нескольких материалов, что существенно увеличивает технические характеристики свай.

По характеру работы выделяют опорные и висячие варианты. При установке свай используют забивание, вкручивание, набивание, вдавливание.
