Картофелесажалка для мотоблоков своими руками

Как сделать картофелесажалку?

Рассматривая вариант изготовления такого устройства самостоятельно нужно вначале продумать все узлы, входящие в ее конструкцию, для этого необходимо выполнить чертеж, указав на нем все основные и вспомогательные размеры.

Рама

Она представляет собой сварную конструкцию, выполненную из двух длинных лонжеронов, для которых могут использоваться несколько кусков швеллера. Между ними привариваются три стальные перемычки. На одном конце лонжеронов приваривается арка – будет передняя часть приспособления. На арке располагается вилка с центральной тягой. К раме приваривается два крепежных пальца, они необходимы для нижней тяги.

Рама самодельной картофелесажалки для мотоблока

С двух внешних сторон рамы приварены стойки для устройства подачи посевного материала, они выполнены из пластин. Рядом с ними имеются опоры для заделывающих дисков. Для усиления рамы, и придания ей жесткости к ней привариваются накрест две планки, они располагаются ближе к арке, которая также усиливается накладками, выполненными из стали толщиной 4 мм. Из листа, указанной толщины вырезаются прямоугольные треугольники.

Возможно вам также будет интересно узнать о том, можно ли сажать помидоры после картофеля.

Бункер

На расположенных «внахлест» пластинах, укрепляющих раму, установлен бункер, он крепиться к ним болтами.

Бункер можно выполнить из листа фанеры, только он должен быть в толщину не менее 1,2 см. На листе следует разметить отдельные детали, вырезать их ножовкой или электролобзиком, а затем закрепить между собой прибегнув к стальным уголкам.

Бункер

Детали бункера вначале смазывают олифой, а на готовую емкость для картошки наносится водостойкая краска, после ее высыхания внутрь бункера укладывают резиновую прокладку, которая убережет посадочный материал от повреждений.

Рыхлитель и колеса и их ось

На раму при помощи болтов устанавливаются держатели для рыхлителей. Они выполнены сварными в виде штанги, имеющей квадратную форму. Для их изготовления применяются уголки с размерами 500×500×50 мм. Если сэкономить и для этих целей использовать квадрат, то в процессе работы есть вероятность деформировать его.

К полученной из уголков штанге крепятся обоймы, в которые затем монтируются стойки посадочного устройства. Соединения этих деталей должно происходить с соблюдением высокой точности, допустимый зазор между ними не может быть больше 1 мм.

Рыхлитель самодельный

Колеса картофелесажалки крепятся на ось, для нее выбирается чугунная или стальная труба, с толстыми стенками. В два конца труб вставляются цапфы, их нельзя выточить вручную, обязательно потребуется токарный станок. В выбранной для оси трубе просверливаются отверстия, в которые вставляются штифты для удержания шипов. После выполнения полной сборки они завариваются. Ось крепится к раме болтами и двумя стальными прижимами. Также будет интересно узнать о том, какие овощи можно сажать после картофеля.

Ступицы от колес имеют два шарикоподшипника, которые надеты на шипы осей, такое положение убережет их внутренности от грязи и пыли, чтобы предотвратить попадание в них корней и листвы растений целесообразно изготовить для них манжеты или сальники.

Сеялки

Для их изготовления понадобиться чугунная или стальная труба с толщиной стенки не менее 0,3 см, а в диаметре 10 см. От толщины ее стенки будет зависеть надежность работы картофелесажалки, ведь если взять ее меньшей толщины и большего диаметра, то она под напором земли может прогнуться.

Сеялка

В нижней части трубы приваривается бороздорез. Он изготавливается из стального листа толщиной не менее 0,6 см. Для регулировки заглубления сошника, проделывающего борозды необходимо ослабить стремянки и регулируя их вертикальное перемещение вдоль опор рамы, выставить его на нужную глубину.

Если в хозяйстве раньше применялась сеялка СО-4,2, то от нее можно взять диски для выполнения борозд, только их требуется слегка изменить. В стандартной комплектации таких дисков предусмотрен один подшипник, чтобы установить на его место два аналога требуется расточить ступицу до нужных размеров. У подшипников, предназначенных для картофелесажалки, одна сторона закрыта, а вторая имеет диаметр равный ранее встроенному. При таком соединении внутренняя часть подшипников защищена от мусора и пыли.

А вот как применяется зола как удобрение для картофеля, и как осуществляется процедура, указано здесь.

На видео – самодельная картофелесажалка для мотоблока своими руками:

Для минитрактора

Для создания устройства вам потребуется электролобзик. С его помощью из фанеры (оптимальной является толщина материала – 15 мм.) вырезаются все требуемые детали. Все компоненты следует обработать олифой. Когда изделие готово, его следует покрасить водостойкой и антикоррозийной краской; для этих целей подходит масляная краска.

Контейнер (бункер) следует изнутри обильно обклеить резиновым полотном или залить силиконовым клеем. Это делается для того, чтобы избежать повреждение клубней вследствие трения о деревянную поверхность.

Когда рама готова, к ней следует зафиксировать держатель для разрыхлителей и ось для будущих колес устройства.

Держатели для разрыхлителей представляют собой специальные квадратные штанги, которые собираются при помощи сварки из металлических уголков. Стандартные квадраты могут подвергаться сильным деформациям, именно поэтому самым рациональным является использование уголков.

Посадочные устройства сажалок для тракторов представляют собой трубы с диаметром 10 см. Труба должна иметь толстые стенки, так как в противном случае при контакте с почвой будут сильные деформации.

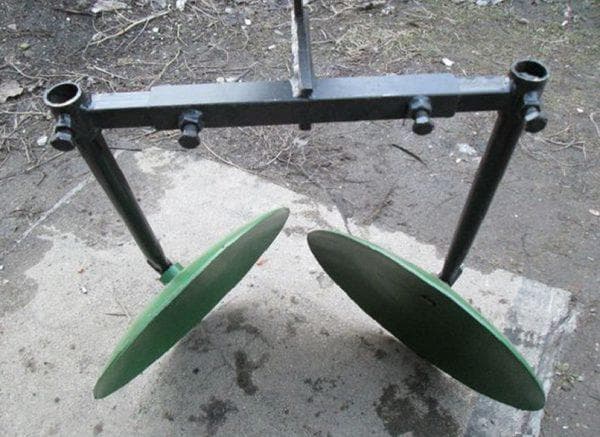

Также, для заделки борозд и создания гребней, могут потребоваться специальные диски. Для самодельных сажалок, адаптированных под минитрактор, можно использовать диски сеялки СО-4,2. Следует немного доработать диск. Отверстия в ступицах должны быть расширены, подшипники также следует подобрать большего размера. Использовать следует модель 160503, такие подшипники идеально соответствуют для поставленной цели.

Если есть желание создать устройство таким образом, чтобы процесс посадки картофельных клубней проходил с максимальным комфортом, сажалку необходимо снабжать сиденьями и специальными адаптерами для мотоблока. Сиденье следует собирать отдельно, не нужно усложнять из-за этого геометрию основной рамы. Из металлических уголков отдельно собирается рама сиденья, затем оббивается полотнами, поролоном и кожзаменителями.

Правила эксплуатации самодельными картофелесажалками ничем не отличается от правил пользования заводскими моделями:

• в контейнер для картофеля необходимо засыпать клубни;
• минитрактор со скоростью 1 км/ч. начинает движение, скорость не следует менять, движение должно быть, как можно более равномерным;
• сеяльный механизм поставляет в семяпроводную трубу по одной картофелине в единицу времени, а за счет равномерности движения, клубни располагаются по участку с равной дистанцией;
• при помощи специальных модифицированных дисков осуществляется присыпка клубней и формирование специального гребня. За счет угла, который образован между дисками и бороздой, засыпание осуществляется равномерно.

Очень часто требуется регулировка. Например когда засыпка клубней осуществляется не должным образом. Тогда необходимо отрегулировать углы дисков и их расстояние от бункера. Ослабив стремянки и сдвигая стойки, можно регулировать степень заглубления дисков. Углы их положения регулируются изменением угла наклона стоек. При помощи 4 специальных штифтов, есть возможность регулировать положение дисков в плоскости. Каждый диск можно сдвигать относительно другого.

Еще одной важной проблемой являются следы колес, которые остаются на участке. Несмотря на то, что они изготавливались оптимальной, цилиндрической формы, под давлением собственной массы устройства, колеса могут слишком утрамбовывать почву

Чтобы избежать такой неприятности, можно к картофелесажалке зафиксировать специальные лапы (применяемые в культивировании)

Они способны взрыхлять землю после того как сажалка проехала, устраняя колесные следы

Чтобы избежать такой неприятности, можно к картофелесажалке зафиксировать специальные лапы (применяемые в культивировании). Они способны взрыхлять землю после того как сажалка проехала, устраняя колесные следы.

Посадка картошки самодельной картофелесажалкой

Сначала почву нужно вспахать и проборонить, при возможности увлажнить. После формируются гребни. Навес состоит из бороздела для поступления картофеля в грунт и дискового окучника для засыпки лунок. Мотоблок комплектуется грунтозацепными колёсами и картофелесажалкой.

Перед тем, как сажать картошку мотоблоком, нужно настроить соответствующие параметры:

• глубину борозды, которая формируется;
• ширину между картофельными рядами;
• задаются настройки механизма укладки посадочного материала.

С помощью данного приспособления можно выполнить посадку картофеля всего за один подход.

Сажаем картошку мотоблоком:

• нарезать ровные посадочные борозды. Это дополнительное разрыхления грунта;
• пророщенные клубни картошки поместить ростками вверх на дистанции 30-45 сантиметров. Чем меньше посадочный материал, тем короче расстояние;
• борозды закрыть вручную граблями или с помощью мотокультиватора.

Формируя борозды, нужно оставлять расстояние в пределах 55 см. Этого будет достаточно для последующей обработки овоща (прополки, рыхления, окучивания, уборки), колеса смогут беспрепятственно проезжать, не причиняя вреда уже закопанной картошке.

Картофелесажалку можно сделать самостоятельно по готовым размерам, картинкам и чертежам. Данное устройство состоит из следующих элементов:

• Рамы, к которой крепятся основные детали агрегата.
• Контейнера под посадочный материал.
• Механизма, который отвечает за перемещение клубней в лунки.
• Рыхлителей для выкапывания лунок.
• Колёсной базы.
• Деталей, закапывающих лунки, после высадки в них картофеля.

Самодельная картофелесажалка может быть изготовлена из подручных материалов, которые легко раздобыть. Нужно заранее приготовить листы металла различного размера, болты и гайки, болгарку и сварку, колеса, швеллеры.

Сажаю по вспаханному полю при помощи трактора. Плуг имеет предплужник, поэтому все сидераты запахиваются на самую глубину борозд. Далее определяем место на вспаханной почве, где мы будем сажать картошку (рис. 2). Теперь берем картофелесажалку, идем на край вспаханного поля и с ее помощью определяем, сколько получится рядов для посадки картошки на грядке шириной «А».

Это делается следующим образом. От левого или правого края отступаем на расстояние «д» и ставим картофелесажалку с таким расчетом, чтобы клык пирамиды 1 находился на расстоянии «д». После чего наступаем ногой на перекладину 2 (рис. 1) и вдавливаем в землю все три клыка на полную глубину. В итоге получаем сразу три углубления, после чего приподнимаем картофелесажалку, т.е. вынимаем ее из трех пирамидальных отверстий, проделанных в земле. В эти отверстия впоследствии мы и поместим заготовленный посадочный материал.

Очень важно то, чтобы все три пирамидальные четырехугольные пирамиды-клыки 1 крепились к перекладине 2, как показано на рис. 3: одна из диагоналей пластины клыка 1 должна быть направлена перпендикулярно пластине 2. Это очень важно, ведь мы делаем три лунки одновременно, и чтобы при извлечении клыков земля не осыпалась в проделанные лунки, выполняем следующие движения

Это очень важно, ведь мы делаем три лунки одновременно, и чтобы при извлечении клыков земля не осыпалась в проделанные лунки, выполняем следующие движения

1. Быстрота и удобство.
2. Нет надобности копать лопатой лунки, каждый раз при этом нагибаясь.
3. Все работы выполняются в положении стоя.
4. Пророщенную картошку с длинными глазками можно легко опустить в лунки, не обломав при этом ростки.

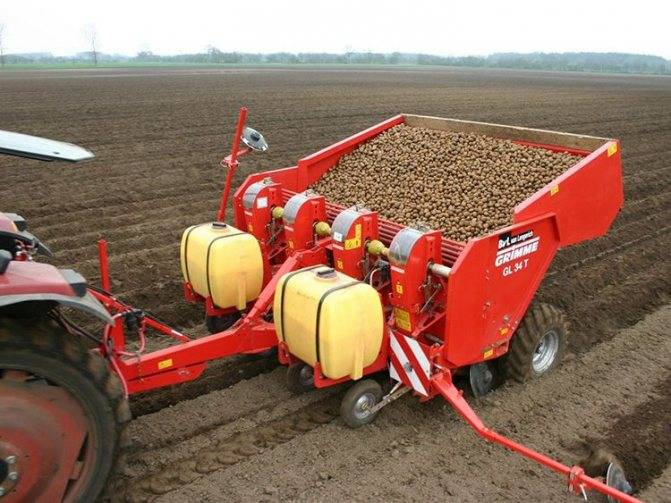

Картофелесажалки для мини-трактора и мотоблоков: основные отличия

Многие модели картофелесажалок могут подсоединяться и к трактору, и к мотоблоку. Как правило, это небольшие конструкции, позволяющие сформировать два ряда. Модели, предназначенные специально для минитракторов, имеют больший вес и габариты. С их помощью могут одновременно формироваться 1 – 2 ряда.

Картофелесажалки для минитракторов позволяют изменять скорость движения, а также расстояние и глубину, на которые происходит закладка клубней в лунки. С ее помощью можно одновременно формировать до четырех рядов, в то время как модели для мотоблоков такими возможностями не обладают.

Модели для минитракторов более производительные

Советы и рекомендации

Несмотря на простоту конструкции, чтобы собранный агрегат работал, отдельные узлы и детали требуют крайней аккуратности.

Навивать толстую проволоку надо с тем расчетом, что нарезанные из нее кольца для ухватов при креплении к звеньям цепи немного увеличатся в диаметре. Следовательно, труба, на которую будут наматывать проволоку, должна иметь меньший диаметр.

Цепь привода не может и не должна быть натянута, как струна. Она может колебаться, а вместе с ней колебаниям будут подвержены ухваты. В связи с этим они могут не попадать в трубу семяпровода. Это приведет к тому, что ухват упрется в кромку трубы и либо порвет цепь, либо отломится сам. Если же сделать эту трубу гораздо большего диаметра, клубни малого размера начнут проваливаться сквозь нее, минуя преграды в виде ухватов.

Чтобы решить проблему колебаний и не увеличивать при этом диаметр семяпровода, нужно просто оснастить его входные оконечности раструбами. При этом нужно учитывать, что раструб – это часть семяпровода, который при этом не блокирует выпадания клубней, а значит, бункер в конструкции должен быть приподнят немного выше на длину раструба.

Картофелесажалка

Но картошку, перед тем как выкопать, необходимо изначально посадить. Лопатой это делать долго, потому есть потребность в автоматизации этого процесса. Для этого необходима картофелесажалка.

От производителя

Официально от производителя картофелесажалок не предусмотрено сморгонским заводом. Однако благодаря универсальности МТЗ-09Н всегда можно подобрать продукцию других производителей.

Аналоги

Тут представлены универсальные картофелесажалки, которые хорошо совмещаются с любым мотоблоком МТЗ.

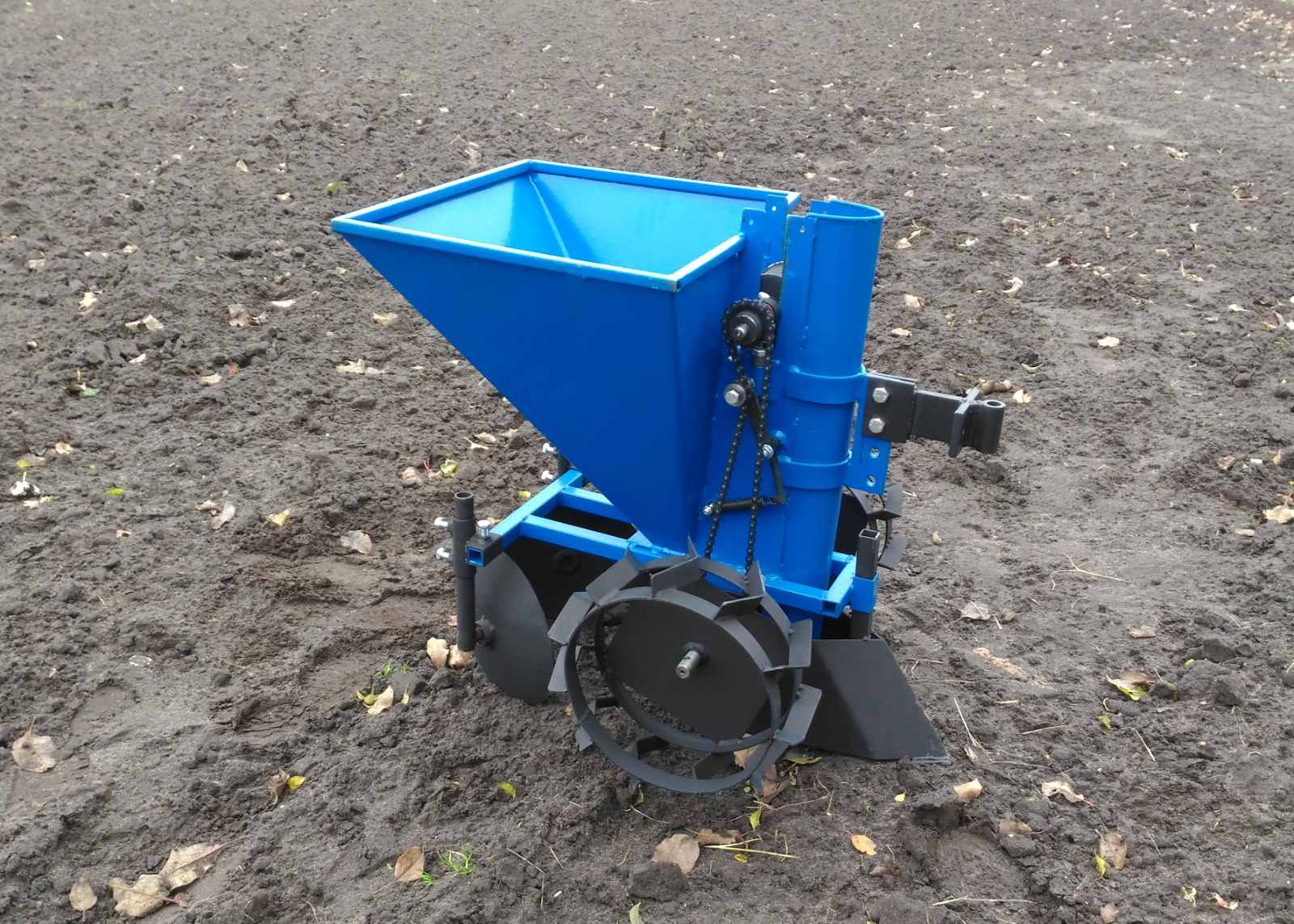

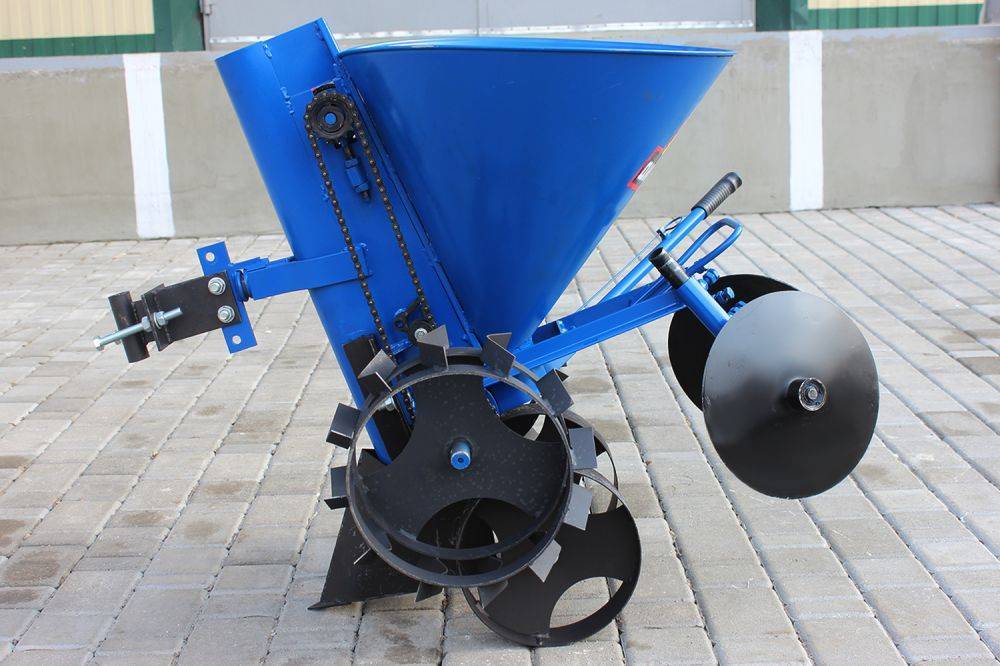

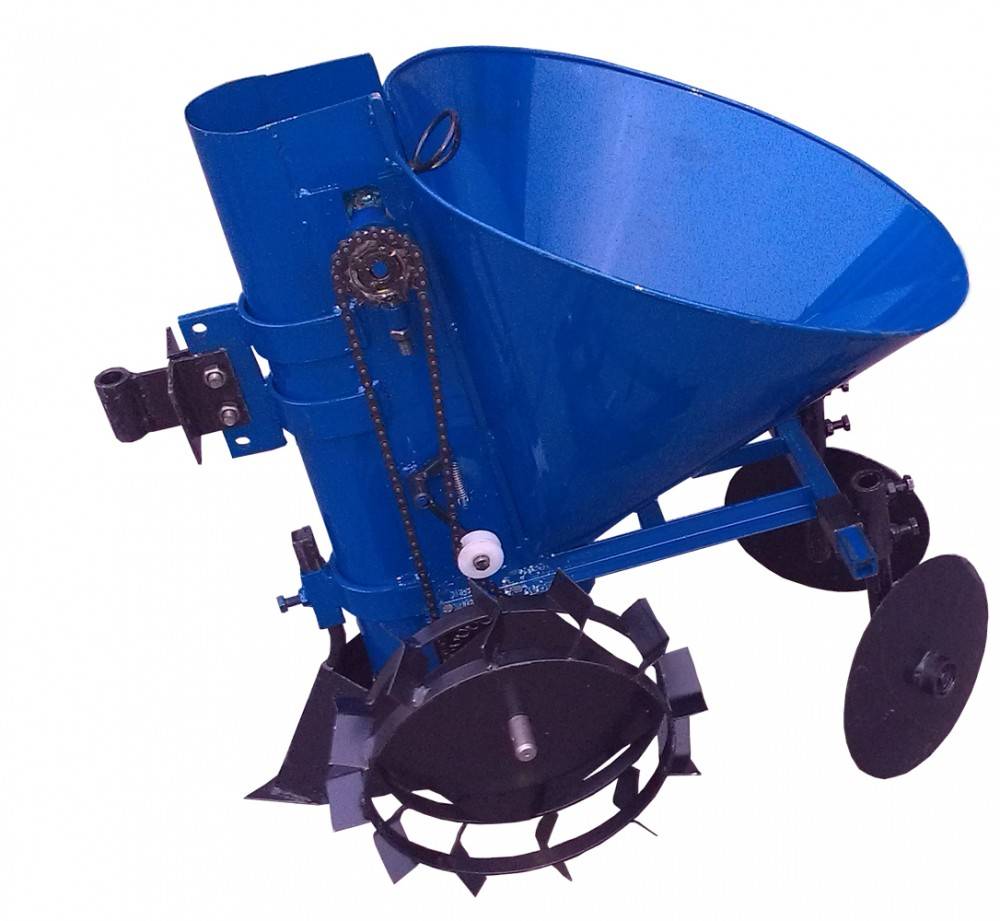

Картофелесажалка КСП-02

Принцип работы этой картофелесажалки основан на переднем плуге, который выкапывает борозды для посадки картофеля, затем через определенный шаг времени транспортная лента кладет картофель в землю, а потом два диска в конце закапывают борозду. Благодаря этому можно посадить картошку любых размеров на фиксированную глубину.

Особенности картофелесажалки КСП-02:

• В бункер можно загрузить 20 кг картофеля, что практически равняется двум ведрам.
• Глубина посадки регулируется погружением переднего плуга от 5 до 18 см.
• Транспортная цепь способна захватить картошку размером от 2 до 5 см.
• Шаг посадки можно отрегулировать 19, 21 ил 28 см.
• Высаживается картофель благодаря элеваторной цепи со специальными корзинами для картофеля.
• Размер колеи регулируется от 52 до 62 см.
• В комплекте с картофелесажалкой идут грунтозацепы размером 34 см в диаметре и 11 см в ширину.
• Рабочая скорость мотоблока МТЗ 09н с картофелесажалкой не должна превышать 4 км/ч.
• Весит это оборудование 27 кг.

В комплект входит универсальная сцепка, которая позволяет агрегатировать картофелесажалку с мотоблоком МТЗ-09Н, а также проводить регулировку размера угла погружения плуга и располагать картофелесажалку под углом по отношению к мотоблоку.

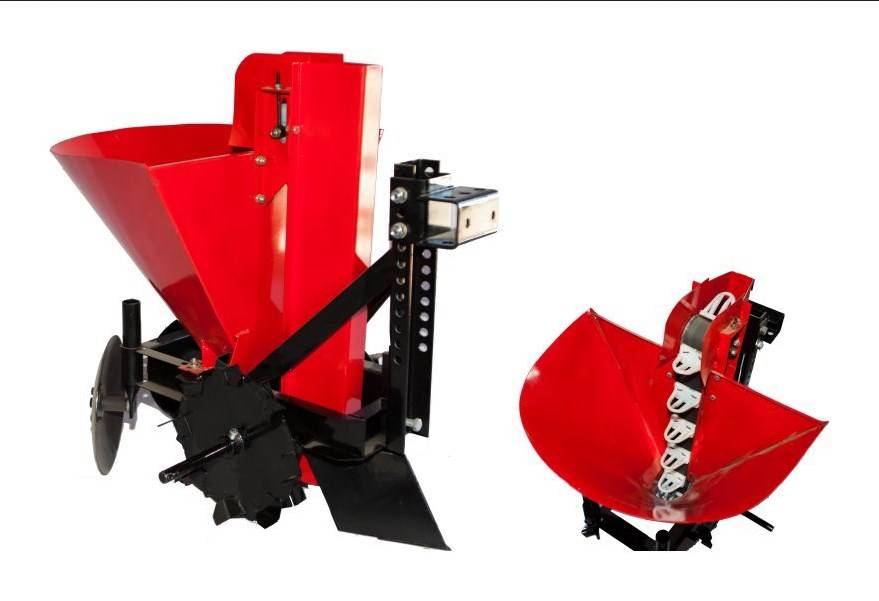

Картофелесажалка КС-1

Это еще один вид картофелесажалки, принцип работы которой схож с предыдущей моделью.

Особенности картофелесажалки КС-1:

• Больший бак для картошки (можно за раз погрузить 40 кг).
• Вместо вращающихся дисков, траншея закрывается обычными стальными пластинами.
• Расстояние между высаженными клубнями фиксированное и составляет 25 см.
• Производительность работы мотоблока МТЗ совместно с КС-1 составляет примерно 0,2 га/ч.
• Но зато сцепка происходит с мотоблоком МТЗ-09Н напрямую без переходника.

Видео обзоры

Обзор работы картофелесажалки КСП02 на мотоблоке МТЗ

Работа картофелесажалки вместе с бункером для удобрений на мотоблоке МТЗ

Вот несколько отзывов с форумов, касательно работы картофелесажалки с мотоблоком МТЗ-09Н.

Григорий:

«Главное правильно настроить глубину погружения плуга. Обычно лопата погружается в землю на 8-10 см. Следовательно, и плуг должен опускаться на такую же глубину. Во-первых, этой глубины достаточно для нормального прорастания картофеля, во-вторых (если нет картофелекопалки) потом доставать из земли ее будет легче»

Леон:

«Купил я картофелесажалку, но со стальными пластинами сзади для закапывания. В итоге пришлось переделывать на вращающиеся диски, поскольку пластины просто выступали в роли якоря, и приходилось постоянно их приподнимать, а при весе моего МТЗ, более 150 кг плюс эта каратофелесажалка килограмм 20, сильно не натягаешься. Соорудил диски из металла, скрепил болтами, крутиться на ура»

С приходом весны у владельцев дач, земельных и приусадебных участков наступает жаркая пора. Необходимо провести массу тяжелых работ по обработке земли и посадке семян, рассады и саженцев. К таким видам работ раньше относилась и посадка картофеля, которая производилась преимущественно вручную. Однако, теперь после того как в продаже стали широко доступны мотоблоки, типа «Салют», «Нева», «МТЗ» и многие другие, а также различное навесное оборудование, в частности, и картофелесажалка для мотоблока, сельхозработы стали намного легче.

Ручная

Картошка – самая популярная культура не только в нашей стране, но и во всем мире. Она питательная, вкусная, однако сложна в посадке.

Но большие поля следует обрабатывать при помощи сельскохозяйственной техники. Так для вскапывания и посадки картошки на участке в 10 соток, фермеру необходимо обработать собственными руками около 20 тонн земли. Это труд соизмерим с разгрузкой целого железнодорожного состава. Самым простым способом решить эту неприятную проблему является изготовление ручной картофелесажалки. Это очень простое устройство, которое сделать может практически каждый.

Ручное устройство представляет собой трубу (пустую внутри) с отверстием вверху, а снизу – клапан сдвижного типа. Для более глубокого понимания (в том числе размеров) изучим детально схему приспособления.

Чертежи и размеры зернодробилки

Труба должна быть срезана под углом снизу для образования острого черенка, задача которого погружаться в землю. Скос содержит клапан сдвижного типа. Задача клапана в том, чтобы открываться лишь в тот момент, когда клубень уже находится внутри на нужной глубине.

Чтобы избежать разной глубины при посадке, необходимо на нужном расстоянии от скоса разместить метку. Такой меткой может служить специальное плоское приспособление, которое упирается в землю и не позволяет трубе двигаться вглубь. Это очень удобно, ведь такой ограничитель позволяет углублять клубень вниз, помогая ногой (на подобии лопаты).

Верхняя часть устройства является открытой, здесь может быть специальная емкость с картошкой и дозатор, не позволяющий отправлять под землю несколько штук сразу.

Практичность устройства – самая главная ее характеристика. Многие стараются изготовить картофелесажалку компактной, удобной и даже трудятся над ее дизайном

Это все – немаловажно, однако никогда не следует забывать об основной задаче устройства. Картофелесажалка не должны быть большой и тяжелой, поэтому трубу следует взять не более метра в длину и обязательно тонкостенную

Следует помнить, что труба должна без сложностей выдерживать погружение в грунт и давление со стороны чернозема, поэтому материал должен быть очень прочным. Варить ее из листа жести – не самая лучшая идея, ведь деформаций не избежать.

Клапан принято изготавливать из стали. При помощи обычной дверной завесы можно изготовить простейший шарнир для крепления клапана. Из металлического уголка можно сделать подножку.

После того как все компоненты и инструменты подготовлены, следует приступить к непосредственной сборке:

1. При помощи угловой шлифмашины (болгарки) срезаем трубу под углом, добиваясь оптимального заострения (чем острее получится конец трубы, тем лучше она будет входить в грунт).
2. Изготавливаем клапанную крышку, которая должна достаточно плотно закрывать трубу в нужный момент.
3. К корпусу трубы фиксируем шарнирный механизм.
4. На расстоянии 200 мм от острия трубы, при помощи сварки, устанавливаем подножку (ее длина соответствует дистанциями между кустами, которые ожидаются в будущем).
5. К трубе необходимо прикрепить ручки и емкость для клубней (не следует устанавливать огромную емкость).

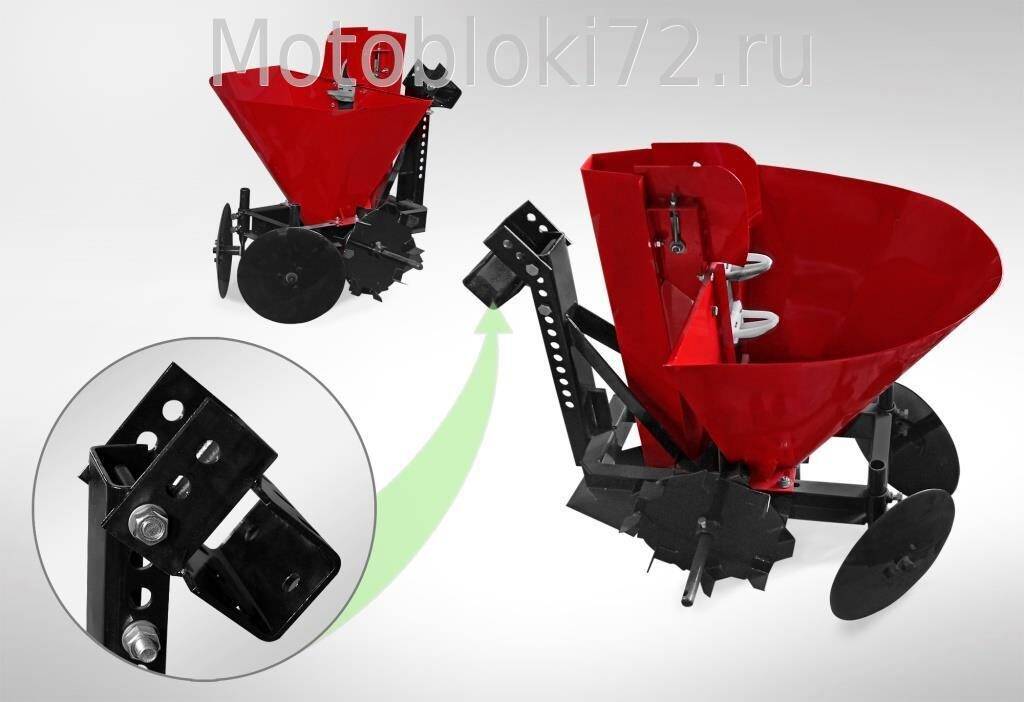

ТОП-3 заводских моделей картофелесажалок

Среди заводских моделей картофельных сажалок для мотоблока наиболее популярны следующие:

Важно! Название данных моделей расшифровывается как картофелесажалка (КС) однорядная, цифра «1» после дефиса. Дополнительные буквы «М» и «А» обозначают модификации (усовершенствования) ранее выпущенных моделей

• Тип – однорядная, прицепная;
• Вес –25 кг;
• Колея – 700 мм;
• Вместительность бункера – 40 л;
• Производительность – 0,15-0,2 г./час;
• Требуемая мощность мотоблока – от 6 л.с.;
• Цена – 12000-14500 руб.

Агрегат для посадки картофеля КС-1А

• Тип – однорядная, прицепная;
• Вес –33 кг;
• Колея – 600 мм;
• Вместительность бункера – 34 л;
• Производительность – 0,25 г./час;
• Требуемая мощность мотоблока – от 6 л.с.;
• Цена – 15000-16000 руб.

КСМ-1А – производительная и удобная картофелесажалка

• Тип – однорядная, прицепная;
• Вес – 44 кг;
• Колея – 600 мм;
• Вместительность бункера – 41 л;
• Производительность –0,25 г./час;
• Требуемая мощность мотоблока – от 6 л.с.;
• Цена – 15500-16000 руб.

Все данные модели хорошо работают с мотоблоками, как отечественного («МТЗ», «Нева», «Салют»), так и зарубежного производства («Viking», «CAIMAN», «Daewoo»).

Статья по теме: Потейтин для картофеля: инструкция и дозировка

Важно! Купить одну из моделей, указанных выше, можно практически в любом крупном и среднем российском городе. Но наиболее выгодные цены в таких крупных городах, как Москва, Санкт-Петербург, Екатеринбург, Новосибирск

Объясняется это высокой конкуренцией среди большого количества продавцов: фирм, частных предпринимателей, вызывающей большое разнообразие цен, сезонных скидок, возможности приобретения техники в рассрочку или кредит.

Таким образом, самодельная недорогая картофелесажалка для мотоблока – это очень удобный, простой в использовании, но при этом значительно облегчающий труд дачника или мелкого фермера агрегат. Изготавливаемая из доступных каждому материалов такая самоделка, по сравнению с магазинными аналогами, будет иметь стоимость в несколько раз ниже, не уступая им при этом в качестве и надежности.

Принцип работы тракторного приспособления

Работа устройства для копания картофеля циклична и состоит из нескольких основных этапов:

1. Сначала устройство подкапывает режущим механизмом грядку картофеля на глубину расположения в нём клубней.
2. На следующем этапе механизм взрыхляет землю рядом с клубнями, это создает около корнеплода небольшое свободное пространство.
3. При помощи лемеха земля захватывается и попадает в специализированный стряхивающий механизм. Это может быть барабан или лента транспортера. Большая часть земли отсеивается, остаются только клубни.
4. На заключительном этапе происходит укладка собранных плодов картофеля на поверхность поля. Остается только пройти вдоль гряды и собрать картофель.

На рынке большое разнообразие картофелекопательных механических устройств в разной ценовой категории. Цена зависит от сложности устройства механизма:

Распашные копалки для картофеля

Наиболее просты в использовании. Данный вид оснащен клиновидными или плугообразными распашными лемехами. Принцип работы очень прост: механизм разрезает почву и поднимает клубни наверх. Устройство подходит как для трактора, так и для мини-трактора.

Швыряльный

Это однорядное, металлическое устройство с лемехом и вращающимся ротором. Принцип работы механизма: он подкапывает 1 ряд картофельных клубней на установленную глубину, размельчая клубненосный слой и выбрасывая клубни на поверхность земли.

Продуманная конструкция и высокая производительность картофелекопалки позволяет за короткое время выкапывать клубни, не повреждая их. Картофелекопалка аккуратно приподнимает слой земли, просеивает его, таким образом, все корнеплоды видны на поверхности и в земле ничего не остается.

Элеваторные

Предназначены для работы с лёгкими и средними почвами, влажностью не более 30%. Один элеватор является навесным, второй — каскадным. Работает от собственного приводного механизма. Между элеваторными прутками протираются небольшие комочки земли. Клубни отделяются частично от ботвы и подаются на каскадный элеватор, для более интенсивного измельчения земли.

Затем вся обработанная масса подается на вибрационную решетку для тщательного очищения. После очистки клубни укладываются на поле и собираются вручную.

Грохотовая

Наиболее сложный механизм, состоящий из лемеха и решетки. Нож срезает слой почвы вместе с клубнями картофеля. Клубни попадают на решетку и очищаются от грунта с помощью вибрации. После этого картофель ложится на поверхность почвы в ряд.

Этот механизм способен работать на более тяжёлых грунтах, при этом не повреждая клубни и не оставляя ничего в почве.

По сравнению с другими, вибрационная копалка — наиболее дорогая, поэтому использовать данный вид , чтобы копать картошку на маленьких участках нецелесообразно.

Как сделать картофелесажалку для мотоблока своими руками?

Именно качественный комплект для посадки картофеля является необходимым и важным помощником любого дачника. Но если вам не хочется покупать такое дополнительное оборудование, можно попробовать сделать картофелесажалку своими руками.

Картофелесажалка состоит из следующих элементов:

• контейнер для картошки;
• механизм для высадки клубней;
• рыхлители;
• колеса;
• устройства для закапывания лунок.

Все эти компоненты нужно будет изготовить самостоятельно. Чтобы не ошибиться и сделать все правильно, лучше всего использовать в работе чертежи. Их можно нарисовать самим, если есть об этом представления, или использовать уже готовые схемы. Для изготовления картофелесажалки понадобятся:

• листовой металл разной ширины и длины;
• гайки и болты;
• сварочный аппарат;
• болгарка;
• швеллеры;
• дополнительные колеса.

Самодельная картофелесажалка представляет собой небольшую тележку на колесах, которая крепится к мотоблоку. Чтобы ее изготовить, нужно следовать определенным этапам.

1. Создаем рамную конструкцию картофелесажалкиДля этого свариваем между собой швеллера и продольно расположенные лонжероны. Их нужно соединить тремя поперечными элементами.Впереди конструкции устанавливаем арку с вилкой крепления и центральной тягой, здесь же устанавливают два кольца для крепления нижней тяги.Сбоку нужно закрепить пластинчатые опоры для крепления дисков для заделки борозд и семяпроводящих труб.После этого раму укрепляют и усиливаю с помощью стальных полос. Усиливаем также арку, укладывая на нее стальные косынки.
2. Колеса, держатели и рыхлители картофелесажалкиВ качестве колес можно использовать любые от некрупной техники. Можно также сделать колеса самостоятельно из стальных листов.Затем колеса надевают на шипы оси с помощью подшипников и хорошо закрепляют. Держаки для рыхлящих лап создаются с помощью сварки. Собирают штангу квадратной формы, для чего используют металлические уголки. С двух сторон штанги крепят обоймы, в которые будут вставляться стойки культивирующих элементов. Зазор между стойкой и обоймой не должен быть больше одного миллиметра.Посадочное устройство создают из стальной толстостенной трубы с сечением 100 мм. Снизу к трубе крепится сошник для нарезки борозд, который должен быть регулируемым. Для таких целей на конструкцию надеваются ременные стремянки, путем ослабления которых можно проводить регулировку сошника.Диски для заделки борозд надеваются на заднюю часть посадочного устройства. Колеса конструкции оснащаем грунтозацепами, между ними устанавливаем деревянный диск с четырьмя полукруглыми пазами. Он будет захватывать картофель и перемещать в вырытые лунки.
3. Делаем бункер для семянЕго лучше всего создавать из металлических листов, толщина которых от 3 мм. Принцип работы следующий:

• По шаблону отмериваются и вырезаются четыре стороны.
• Все составляющие соединяются сваркой, а дно застилается резиной, что предотвратит повреждение клубней.

После этого на раму сажалки крепится держатель разрыхляющих лап и ось для колес. Она состоит из толстостенной трубы, шипообразных вставок. Все элементы закрепляются болтами и привариваются, также устанавливается бункер.

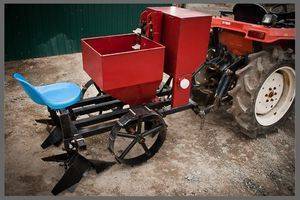

Изготавливаем сидениеЕго можно сделать из металлического уголка, к которому крепятся доски и обтягиваются поролоном или любым другим мягким материалом.

Существует много вариантов создания самодельной картофелесажалки. Она будет необходимой в том случае, если фермер не хочет тратить деньги на дорогостоящее навесное оборудование, но намерен сделать работу на участке упрощенной.
