Какой нужен фундамент для дома из газобетона

Какие параметры влияют на расчет плиты

Схема с указанием толщины всех слоев плитного фундамента

Любой расчет плиты для монолитного фундамента нужно начинать непосредственно с подготовки эскизного проекта будущего дома. Также изначально учитывается еще ряд ключевых параметров, без которых правильно посчитать толщину основания не получится:

• материал будущего здания, это может быть дерево, кирпич или газобетон;
• расстояние между арматурными слоями. Это расчетный параметр, зависит от глубины залегания грунтовых вод, структуры почвы и способа выполнения плиты;
• расчетная толщина бетона. Нужно помнить, что бетон должен полностью закрыть арматуру на всех плоскостях без исключения, желательно давать резервную толщину по опалубке не менее 5−7 см;
• толщина, тип и размеры арматурной сетки.

Как правило, для мягких и легких строительных материалов, типа газобетона, достаточно только просуммировать все эти показатели и тогда получится толщина плиты. Оптимальной считается толщина плиты в 20− 30 см, но конечный результат также определяется составом почвы и равномерностью залегания всех грунтовых пород. Иногда к таким показателям также добавляется параметр послойного суммирования, если грунты неоднородные.

Кроме габаритов самого плитного основания, существует также толщина дренажного слоя, песчаной подушки и гидроизоляционного слоя. Также нужно помнить, что для обустройства такого фундамента нужно снять верхний плодородный слой почвы и вырыть котлован на глубину не менее 0,5 м. Такая глубина залегания дна котлована определяется необходимостью укладывать щебень толщиной 0,2 м и песок на толщину 0,3 м.

В результате получается, что расчетная толщина плитного фундамента составляет суммарно приблизительно 0,6 м. Но и такая величина не считается стандартной, ведь также существует фактор проседания почвы за счет массы здания, есть свои характеристики грунта и высота расположения грунтового горизонта. Также стоит учитывать массу бетона, которая также будет влиять на толщину конструкции в целом.

Например, фундамент для кирпичного дома должен на 5 см быть толще, чем для газобетона. Также учитывается наличие дополнительных этажей, так как каждый добавляет свою нагрузку на основание, и оно будет равномерно возрастать в толщине.

Итак, чем выше и больше здание, тем толще фундаментная плита, а если дом сделан из газобетона, тогда плита будет еще толще. Стандартный двухэтажный дом из газобетона будет устроен на плите толщиной от 35 см, иногда даже и больше, если дом имеет сложную структуру и разветвленную систему несущих стен и перегородок.

Величина плодородного слоя

Фундамент допустимо опирать только на плотный грунт, нельзя опирать его на плодородный слой земли: этот слой нужно «проходить» или срезать. Между тем величина плодородного слоя может сильно варьироваться, даже в пределах одного посёлка. Где-то может составлять 10 см, а где-то 30-40 см. И если, допустим, нужно заглубить ленточный фундамент на 30 см в несущий слой, то при 30-сантиметровом плодородном слое придётся углубляться на 60 см. И это также нужно учитывать при выборе типа фундамента.

Нельзя опирать фундамент на насыпной грунт (например, когда выровняли склон на участке под застройку).

Какой лучше, сравнение вариантов, плюсы и минусы

Существует четыре вида фундамента, которые люди используют для домов из газобетонных материалов:

• свайный,
• мелкозаглубленный ленточный,
• цельный бетонный или монолитный
• УШП.

Архитектура строения и тип почвы влияют на окончательный выбор фундамента. Часто бывает, что один подходит для определенного вида грунта, а другой категорически нет.

Свайные фундаменты для газобетона

Фундамент под газобетонный дом чаще строится для 1 этажа.

Плюсы свайного фундамента:

• Быстрота монтажа. Срок возведения свайного фундамента составляет в среднем 5-10 дней.
• Разрешается работать в любых подобных условиях. Даже если почва уже промерзла.
• Возможно устанавливать сваи на уклонах и холмах. При этом не нужно выравнивать местность.
• Очень дешевый вариант фундамента.

Среди недостатков выделяют:

• Бывает, тяжело рассчитать где нужно ставить сваи, чтобы создать правильную равномерную нагрузку.
• Если грунт рыхлый, то необходимо делать песчаную подсыпку под сваи. Она будет помогать удерживать фундамент в неподвижном состоянии.
• Из-за сильных морозов сваи начинают «играть», и их, под воздействием мороза, может приподнять.
• Предназначены исключительно под одноэтажные дома.

Свайные конструкции подразделяют на несколько типов:

• Винтовые. Материал вкручивается в грунт, как саморезы.
• Набивные. Сваи наполняются бетоном.
• Забивные. В подготовленные отверстия забивается продукция.
• Буронабивные. Их монтаж происходит с помощью специальной техники, которая, в прямом смысле, забивает столбы в грунт.

Мелкозаглубленный ленточный фундамент (МЗЛФ)

МЗЛФ всегда располагается выше промерзания почвы. Очень хорошо совместим с глинистой почвой. Такой тип основания заслужил большую популярность среди строителей. Под воздействием изменения времен года, он равномерным образом то поднимает, то опускает строение.

Для начала копается траншея в ширину не менее 30 см. Вглубь нее насыпается щебень и делается песчаная подушка в 5-10 см, которую необходимо пролить холодной водой и утрамбовать. Далее укладывается арматура. Делается опалубка и заливается все бетонным раствором. После того, как фундамент под газоблок затвердел, проводится его гидроизоляция. Это не даст газобетонным блокам впитывать влагу через фундамент.

Плюсы МЗЛФ:

• Возможность использовать в местах большой промерзания почвы, а также с большим количеством грунтовых вод.
• Прочность и долговечность. Возведенное здание на данном типе фундамента будет служить долго.
• Его строительство в среднем составляет около 10 дней.
• Возможно возвести строение из газоблоков с жилой мансардой или даже в два этажа.

Низшая точка заложения данного фундаментного слоя зависит от климата и температурных изменений. Определяется она по требованиям СНиП:

• Если грунт промерзает меньше одного метра – 50 см.
• От 1 до 1.5 метров – 75 см.
• Свыше 1.5 метров – 100 см.

Плитный (монолитный) фундамент для газобетона

Монолитное основание применяется при множественных потоках грунтовых вод, а также на почвах, имеющих рассыпчатую структуру. На нем строятся тяжёлые конструкции, так как площадь опоры равняется габаритам здания. Вес дома будет размеренно давить на грунт. Толщина бетонной массы варьируется от 50 см до 1 м. Под монолитное основание заранее укладывается хорошо утрамбованная песчаная прослойка не менее 25 см.

Положительные стороны фундамента:

• Монолитные плиты выдерживают большой вес. Все здания из тяжелых материалов строятся на них.
• Допустимо использование на любых типах почвы.
• Монолит делается из связующей арматуры, что дает плитам прочность.
• Готовое основание будет играть роль чернового пола.

Среди минусов выделяют следующие:

• Подвальное помещение нужно продумывать заранее.
• Этот фундамент под газобетон стоит больших денег.

Утепленная шведская плита (УШП)

Это надежно утепленная монолитная плита. В нее заранее интегрированы все необходимые инженерные коммуникации. Ее строительство допускается на пучинистых грунтах и слабой почве. УШП — это готовая система коммуникаций с монолитным черновым полом.

Положительные стороны этих плит:

• Выдерживают большие весовые нагрузки и распределяют их по всей своей площади. Разрешается строить двухэтажные дома.
• Допускается производить монтаж на слабых почвах.
• Плиты утеплены со всех сторон пенополистиролом.
• Все провода электрики с элементами сантехники и канализацией надежно спрятаны и не раздражают глаза.
• Хорошая гидроизоляция, из-за чего стены дома не будут впитывать в себя влагу.

Из минусов – это цена утепленных панелей. УШП — это самый дорогой материал для фундамента дома из газобетона.

Карта глубины промерзания грунтов

Так как газобетон обладает низкой прочностью на изгиб, то любые деформации от фундамента могут образовать в стенах трещины. Потому, основание должно быть максимально неподвижное и жесткое.

Чтобы обеспечить неподвижность фундамента, необходимо произвести одно или несколько условий, в зависимости от типа фундамента а именно:

1. Заложением фундаментов ниже глубины промерзания.
2. Создание непучинистой подушки из песка и щебня.
3. Обустройство дренажной системы по периметру здания.
4. Уменьшение промерзания, за счет утепления фундамента и отмостки.

Разность осадки фундамента должна составлять не более 2 мм на метр. Такая деформация не создаст трещин в неармированной кладке из газобетона.

Этапы строительства монолитного фундамента по шагам

Работы начинаются с анализа состояния грунта и расчета толщины самого основания и подушки под ним, после чего определяется требуемое количество стройматериалов. При возведении монолитной плиты рекомендуется придерживаться следующей схемы действий:

1. Разметка участка и земляные работы.

2. Настил геотекстильного полотна по дну и периметру стен выкопанного котлована.

3. Размещение дренажного отвода. Необязательный этап, выбирается при высоком уровне грунтовых вод. В этом случае по дну котлована прорывают неглубокие траншеи, закрываемые тем же геотекстилем, поверх которого прокладываются пластиковые трубы с отверстиями. После чего их засыпают щебнем и накрывают еще одним слоем сетки. Рекомендуемая схема расположения труб – поперек будущей монолитной плиты.

4. Организация подушки, первым засыпается и трамбуется щебень (на особо сложных грунтах – пропитанный битумом), после чего эту операцию повторяют с песком, для облегчения процесса уплотнения его слегка смачивают. На этом этапе задействуется вибротехника, достичь нужной плотности без оборудования непросто.

Важный нюанс: используется песок только крупных фракций, при превышении толщины подушки свыше 10 см он трамбуется послойно.

5. Прокладка коммуникаций согласно заранее составленной схемы (при необходимости). Этот этап проводится одновременно с предыдущим, водопроводные или канализационные трубы размещаются поверх прослойки из щебня

Сверление монолитной фундаментной плиты после застывания считается грубейшим нарушением технологии, важно продумать любые мелочи

6. Выравнивание дна котлована тощим бетоном. Еще один необязательный, но рекомендуемый этап, выбираемый при риске подтапливания или смещения грунта. Толщина заливаемого слоя – в пределах 10 см.

7. Монтаж опалубочных конструкций, проверка разметки и отклонений по уровню.

8. Настил рулонной гидроизоляции с обязательным выпуском по краям около 1 м. Опытные строители используют не менее двух слоев, все стыки обрабатывают паяльником.

9. Утепление будущей монолитной плиты (рекомендуется) – укладка экструдированного пенополистирола по дну и бокам котлована с учетом отверстий для коммуникаций. Их толщина учитывается заранее, до начала монтажа опалубки.

10. Армирование – перевязка железных прутьев с минимальным сечением в 12 мм с помощью пластиковых хомутов или проволоки с интервалом от 20 до 30 см. Сетка размещается в два слоя, нижний связывается из более толстой и прочной арматуры

На этом этапе важно не повредить утеплитель (при наличии) или гидроизоляцию, поэтому под прутья размещают специальные пластиковые подпорки

11. Заливка бетона. Этот этап проводится в один день, при большом объеме фундамента имеет смысл заказать готовый раствор. Допускается самостоятельное приготовление бетона с маркой прочности не ниже М300, но допустимый перерыв в процессе не превышает 12 часов. Бетон заливается, разравнивается и трамбуется исключительно послойно по всему периметру монолитной плиты. Заполнение отдельными участками приводит к образованию трещин, этот фактор является еще одним доводом в пользу заводского раствора. Залитый бетон уплотняется глубинными вибраторами, в крайнем случае – вручную, после чего его поверхность разглаживается, выравнивается рейками и накрывается полиэтиленовой пленкой.

12. Выдержка монолитного фундамента – не менее 4 недель, с обязательным уходом за поверхностью (обрызгивании водой) в течении первых 7-10 дней.

13. Снятие опалубки, гидроизоляция боковых стен плиты, а именно – поднятие и крепление к стенам отложенных ранее рулонных стройматериалов.

Указанная технология строительства фундамента требует значительных вложений и трудозатрат, важно понимать, что все они будут бесполезны при выборе неправильной толщины плиты или глубины ее заложения. Такие этапы, как анализ состояния грунта, расчет параметров основания и непосредственно бетонирование однозначно стоит доверить специалистам

Данная пошаговая инструкция подходит для возведения плоской монолитной железобетонной плиты, при необходимости прокладки ребер жесткости процесс усложняется: подготавливаются специальные траншеи вдоль несущих стен с шагом не менее 3 м

Но их точные размеры и интервал определяет сложный инженерный расчет, в частном строительстве этот вариант используется редко

Данная пошаговая инструкция подходит для возведения плоской монолитной железобетонной плиты, при необходимости прокладки ребер жесткости процесс усложняется: подготавливаются специальные траншеи вдоль несущих стен с шагом не менее 3 м. Но их точные размеры и интервал определяет сложный инженерный расчет, в частном строительстве этот вариант используется редко.

Виды и особенности

Несущая система для двухэтажного здания должна быть более жесткой, чем для небольшого строения. К этому обязывает большое давление дома на грунт, оказываемое двумя этажами и большим количеством межкомнатных перегородок.

Фото — проект ленточного фундамента для двухэтажного дома

Существует несколько типов опор для частного дома:

1. Ленточный фундамент;
2. Столбчатый;
3. Монолитный.

Столбчатый устанавливается под обычный ленточный, как на фото. Это помогает дополнительно укрепить конструкцию. В большинстве случаев, такой вариант используется на подвижных почвах или болотистой местности.

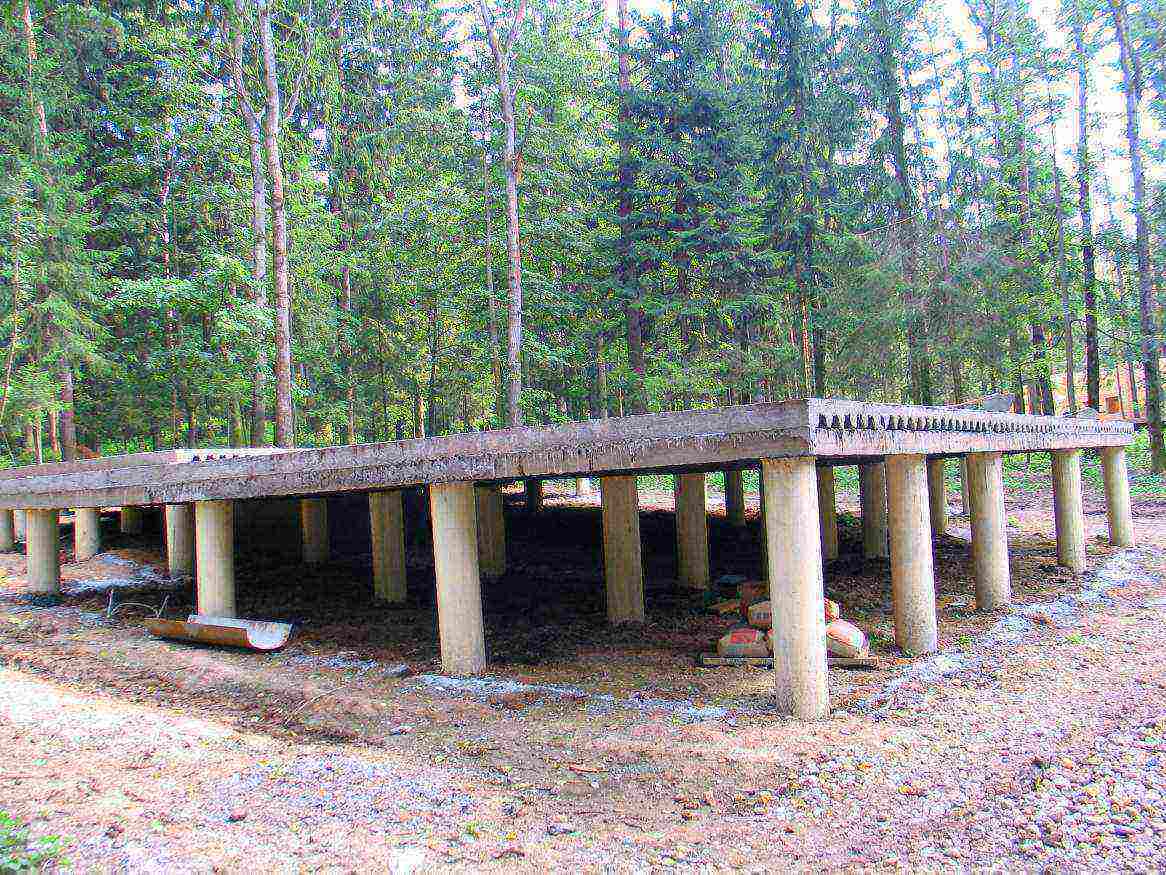

Фото — столбовой фундамент

Фото — пример конструкции фундамента

Видео: какой выбрать фундамент

Свайный фундамент (СФ)

Если зона для строения из газобетона – это болотистая местность, зона у берегов, склон, торфяник, то лучший вариант (и единственный) – Свайный фундамент (СФ).

Достоинства СФ:

1. Нужны земляные работы лишь для висячего ростверка.
2. Мощная производительность – максимум 14 дней.
3. Не нужна спецтехника.
4. Нужна забирка лишь для высоких ростверков.
5. Не требуются полные геологические анализы. Тестовое внедрение сваи определит глубину. Далее выбираете сваи подходящей длины.

Свайные ростверки – оптимальное решение для одноэтажной мансардной постройки.

Минусы СФ: необходимо основательно соединять все рабочие элементы, малейший просчёт моет привести к обрушению СФ.

Какой лучше, сравнение вариантов, плюсы и минусы

Существует четыре вида фундамента, которые люди используют для домов из газобетонных материалов:

• свайный,
• мелкозаглубленный ленточный,
• цельный бетонный или монолитный
• УШП.

Архитектура строения и тип почвы влияют на окончательный выбор фундамента. Часто бывает, что один подходит для определенного вида грунта, а другой категорически нет.

Свайные фундаменты для газобетона

Фундамент под газобетонный дом чаще строится для 1 этажа.

Плюсы свайного фундамента:

• Быстрота монтажа. Срок возведения свайного фундамента составляет в среднем 5-10 дней.
• Разрешается работать в любых подобных условиях. Даже если почва уже промерзла.
• Возможно устанавливать сваи на уклонах и холмах. При этом не нужно выравнивать местность.
• Очень дешевый вариант фундамента.

Среди недостатков выделяют:

• Бывает, тяжело рассчитать где нужно ставить сваи, чтобы создать правильную равномерную нагрузку.
• Если грунт рыхлый, то необходимо делать песчаную подсыпку под сваи. Она будет помогать удерживать фундамент в неподвижном состоянии.
• Из-за сильных морозов сваи начинают «играть», и их, под воздействием мороза, может приподнять.
• Предназначены исключительно под одноэтажные дома.

Свайные конструкции подразделяют на несколько типов:

• Винтовые. Материал вкручивается в грунт, как саморезы.
• Набивные. Сваи наполняются бетоном.
• Забивные. В подготовленные отверстия забивается продукция.
• Буронабивные. Их монтаж происходит с помощью специальной техники, которая, в прямом смысле, забивает столбы в грунт.

Мелкозаглубленный ленточный фундамент (МЗЛФ)

МЗЛФ всегда располагается выше промерзания почвы. Очень хорошо совместим с глинистой почвой. Такой тип основания заслужил большую популярность среди строителей. Под воздействием изменения времен года, он равномерным образом то поднимает, то опускает строение.

Для начала копается траншея в ширину не менее 30 см. Вглубь нее насыпается щебень и делается песчаная подушка в 5-10 см, которую необходимо пролить холодной водой и утрамбовать. Далее укладывается арматура. Делается опалубка и заливается все бетонным раствором. После того, как фундамент под газоблок затвердел, проводится его гидроизоляция. Это не даст газобетонным блокам впитывать влагу через фундамент.

Плюсы МЗЛФ:

• Возможность использовать в местах большой промерзания почвы, а также с большим количеством грунтовых вод.
• Прочность и долговечность. Возведенное здание на данном типе фундамента будет служить долго.
• Его строительство в среднем составляет около 10 дней.
• Возможно возвести строение из газоблоков с жилой мансардой или даже в два этажа.

Низшая точка заложения данного фундаментного слоя зависит от климата и температурных изменений. Определяется она по требованиям СНиП:

• Если грунт промерзает меньше одного метра – 50 см.
• От 1 до 1.5 метров – 75 см.
• Свыше 1.5 метров – 100 см.

Плитный (монолитный) фундамент для газобетона

Монолитное основание применяется при множественных потоках грунтовых вод, а также на почвах, имеющих рассыпчатую структуру. На нем строятся тяжёлые конструкции, так как площадь опоры равняется габаритам здания. Вес дома будет размеренно давить на грунт. Толщина бетонной массы варьируется от 50 см до 1 м. Под монолитное основание заранее укладывается хорошо утрамбованная песчаная прослойка не менее 25 см.

Положительные стороны фундамента:

• Монолитные плиты выдерживают большой вес. Все здания из тяжелых материалов строятся на них.
• Допустимо использование на любых типах почвы.
• Монолит делается из связующей арматуры, что дает плитам прочность.
• Готовое основание будет играть роль чернового пола.

Среди минусов выделяют следующие:

• Подвальное помещение нужно продумывать заранее.
• Этот фундамент под газобетон стоит больших денег.

Утепленная шведская плита (УШП)

Это надежно утепленная монолитная плита. В нее заранее интегрированы все необходимые инженерные коммуникации. Ее строительство допускается на пучинистых грунтах и слабой почве. УШП — это готовая система коммуникаций с монолитным черновым полом.

Положительные стороны этих плит:

• Выдерживают большие весовые нагрузки и распределяют их по всей своей площади. Разрешается строить двухэтажные дома.
• Допускается производить монтаж на слабых почвах.
• Плиты утеплены со всех сторон пенополистиролом.
• Все провода электрики с элементами сантехники и канализацией надежно спрятаны и не раздражают глаза.
• Хорошая гидроизоляция, из-за чего стены дома не будут впитывать в себя влагу.

Из минусов – это цена утепленных панелей. УШП — это самый дорогой материал для фундамента дома из газобетона.

С чего начинается фундамент: грунтовые работы

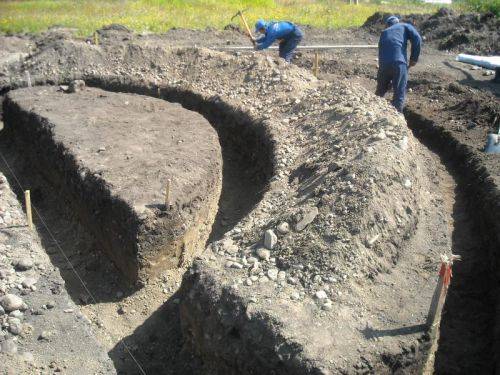

Возведение фундамента начинается с земляных работ. Необходимо выкопать яму-траншею по периметру будущего строения и под его будущими капитальными перегородками. Глубина ямы определяется глубиной залегания фундамента. Если вы планируете возводить тяжёлые кирпичные стены, необходимо надёжное фундаментное основание, опирающееся на непромерзающий слой почвы. Вот некоторые данные из строительных нормативов:

• глубина промерзания грунта в Иркутске — 2 м;
• в Москве – 1,35 м;
• в Сочи – 0,5 м.

В расчетах глубины траншеи надо учесть, что под фундамент укладывается песчаная подушка толщиной 10-20 см. То есть глубина траншеи под фундамент в Сочи должна быть 0,7-0,8 м, а в Иркутске – 2,2-2,3 м.

На глубину промерзания влияет состав грунта. Песчаные почвы промерзают слабо, вода быстро просачивается сквозь песчаник и не задерживается. Поэтому глубина промерзания редко превышает 1 м.

Глинистые грунты воду не пропускают и накапливают. Поэтому на глинистых почвах глубина промерзания больше, фундамент дома надо опускать глубже.

Глинистые почвы называют сильнопучинистыми. С наступлением морозов они поднимаются вверх (влага превращается в лёд, увеличивается в объёме, и поднимает, «вспучивает» уровень земли).

На заглубленный ниже уровня промерзания фундамент воздействует значительное боковое выталкивание. Дом может подняться вверх, если стены недостаточно тяжёлые. Поэтому на глубоком фундаменте возводят тяжёлые кирпичные или бетонные стены.

Ширина фундаментного основания должна быть больше, чем ширина стен. Например, для кирпичного строения, у которого толщина стен составляет 510 мм (два кирпича), ширина фундамента должна быть 600 мм (больше на 100-120 мм).

В завершении грунтовых работ делаем песчаную подушку. Для этого насыпаем в траншею песок толщиной 10 см (если почвы песчаные) или 20 см (если это суглинки).

Далее, если песок сухой, проливаем его водой и трамбуем. Если влажный – только трамбуем (притаптываем ногами, придавливаем чем-то тяжёлым). Песок выравнивается под уровень. Песок для подушки должен быть крупной фракции, он даёт минимальную усадку.

Сооружаем основание: монолит или блоки?

Для дальнейшего сооружения ленточного фундамента необходимо определиться, будет он монолитный или блочный.

Особенности блочного (сборного) фундамента:

Собирается из готовых бетонных блоков (ФСБ), которые необходимо уложить в траншею с помощью автопогрузчика. Необходима погрузочная техника и возможность подъехать к месту закладывания фундамента.

Особенности монолитного фундамента:

дешевле;

возводится медленнее;

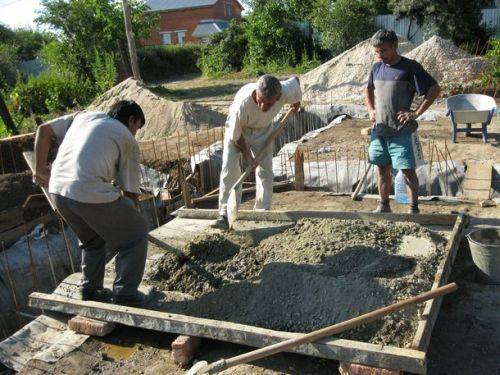

Как залить фундамент?

Для монолитного фундамента необходим бетон и наполнитель. В качестве крупного наполнителя применяется бутовый камень, строительный мусор. Мелкий наполнитель (щебень) добавляется непосредственно в бетонный раствор.

Для заливки основания можно заказать готовый бетонный раствор (микс) на заводе изготовителе. Он будет иметь гарантированный уровень прочности и морозостойкости. Недостаток – разнести бетон в траншеи необходимо за один день, пока он жидкий. После затвердевания фундамента его необходимо утеплить и соорудить дренажные каналы для отвода грунтовой влаги.

Особенности конструкции цоколя в доме из газобетона

Цоколь – видимая часть фундамента. Конструктивно эти элементы могут быть неразделимы: их, даже, часто выполняют из одного материала. Однако верхняя граница цоколя четко очерчена.

Цоколь завершается слоем гидроизоляционной пленки, уложенной по всей площади его горизонтальной поверхности. Эта пленка предохраняет фасадные стены от капиллярной влаги, содержащейся в грунте.

Капилляры – это дорожки внутри стен. Все натуральные строительные материалы – и камни, и дерево, обладают пористой структурой. Пустоты между заполняются водой: почвенная влага может подниматься по кирпичной кладке на высоту до 15 м. Чтобы воспрепятствовать намоканию фасадных стен, по границе цоколя и устраивают горизонтальную гидроизоляцию.

Чтобы защитить стены основания дома, выполняют вертикальную гидроизоляцию. Обычно под ней понимают простую обмазку цоколя смолой или другим жидким герметиком. Однако, это большой комплекс мероприятий по защите фундаментов от талых вод, от напорных потоков, – его описание достойно отдельной статьи.

Мы ограничимся упоминанием нужности вертикальной гидроизоляции и перечислением видов цоколя.

Традиционный, наиболее привычный цоколь – выступающий. При такой конструкции длина и ширина остова здания больше, чем длина и ширина стен. Это классический вариант, который повсеместно применялся в домах до середины прошлого века.

Цоколь делали очень толстым– пригодным для удержания мощных кирпичных стен. Но от конструкции отказались из-за ее сложности и дороговизны.

Сегодня, благодаря малому весу конструкционных блоков, можно делать западающий цоколь. При этом строители достигают двух преимуществ:

1. Экономится материал.
2. Попутно выполняется дополнительная защита: дождевая вода, стекающая с фасадных стен, льется мимо цокольной кладки.

Цоколь – средство для решения технологических и эксплуатационных проблем

Существует шесть доводов в пользу того, что кирпичный цоколь в доме из газобетона нужен.

1. С помощью кирпичной кладки выравнивают поверхность фундамента. При ручной заливке бетонной ленты или при монтаже фундаментных блоков сложно добиться идеальных плоскостей и точной геометрии. Сооружая цоколь из кирпича, вы сможете нивелировать последствия ошибок.
2. Кирпичная кладка достаточно тепла. После гидроизоляции она вполне надежно защищает стены от осенних луж, снеговых заносов и вешних ручьев. Для отделки основания дома, используйте самые прочные материалы на основе цемента, вплоть до железнения. Фасадные стены из пенобетона можно облицевать менее крепкими и более декоративными покрытиями.
3. Подошва – тот самый архитектурный элемент, который отличает солидный дом от простецкой избы. Даже дощатая конструкция на кирпичном основании приобретает изысканность и притязательность.
4. Четвертое преимущество, которое дает цоколь, – экономия пространства. Если подпол достаточно высок, в нем запросто можно разместить инженерные коммуникации – подводящие трубы, канализационные стоки, продухи. Благодаря такой особенности в доме легче спланировать и организовать различные специализированные хозпомещения – постирочные, домашние мастерские или лаборатории.
5. Напоследок стоит вспомнить и о пятом доводе в пользу цоколя. Речь идет о бонусном – цокольном этаже в доме из газобетона. Соорудив его, вы при относительно малых затратах получите несколько помещений – необлагаемых налогами, но вполне полноценных, пригодных для проживания.

Расчет размеров ленточного фундамента

Для дома из газобетона расчет размеров фундамента предполагает назначение ширины и высоты сечения, а также площади подошвы. Высота моей конструкции определяется глубиной промерзания грунта и размером надземной части – цоколя. Итого, общая высота ленты должна быть 1,8 метра (1,3 метра – подземная часть, и 0,5 метра – цоколь).

Ширина железобетонного фундамента может быть равна площади подошвы при прямоугольном сечении. Однако, если нагрузка велика, а такое бывает, если вес здания большой, то ширина подошвы должна быть больше ширины стенки.

При большой высоте фундаментной ленты, ширину ее необходимо уменьшить по отношению к подошве. Это поможет существенно сэкономить на количестве бетона. А учитывая, что бетон я готовил своими руками, экономия вышла еще и в трудозатратах, и во времени.

Ширина подошвы больше толщины стенки ленточного фундамента

Итак, ширину ленты я принял равной толщине стены, то есть ширине газобетонного блока – 375 мм.

Осталось определить только ширину подошвы фундамента. А здесь уже требуется расчет посложнее. Для этого нужно знать нагрузку на фундамент (вес дома) и несущую способность грунта (расчетное сопротивление).

О том, как рассчитать нагрузку на фундамент я рассказывал в статье «Расчет фундамента. Нагрузки и воздействия».

Несущая способность грунта определяется по таблице Расчетные сопротивления различных грунтов.

Вес дома по расчету равен 400 т. Расчетное сопротивление грунта равно 3,0 кг/кв.см.

По методике расчета, описанной мной в статье «Ленточный фундамент. Расчет размеров», я определил ширину подошвы. Она должна быть не менее 48,49 см, поэтому я принял ее равной 50 см.

Изготовление такого фундамента не вызывает трудностей, если производить бетонирование ярусами. Высоту яруса я принял равной 30 см, так как в этом случае было удобнее производить опалубочные работы. Для переставной опалубки я использовал самодельные щиты из доски-дюймовки (толщиной 25 мм) шириной 100 мм.
