Какие Этапы строительства каркасного дома необходимы своими руками на винтовых сваях: Обзор

Правила выбора для фундамента

Винтовые сваи – разновидность опор, которая отличается своей конструкцией и улучшенными характеристиками по сравнению с обычными столбами.

Такие сваи состоят из двух элементов:

• ствола – полой металлической трубы с круглым сечением определенного диаметра;
• лопасти – нижняя винтовая часть с большим диаметром, чем ствол.

Благодаря наличию винтовых лопастей металлическая опора вкручивается в грунт ручным или механическим способом до того момента, пока наконечник не упрется в твердые породы. При этом, особенность конструкции обеспечивает лучшую несущую способность фундамента по сравнению со столбами с таким же диаметром.

На что обращать внимание в первую очередь?

Неопытного строителя удивит широкий ассортимент винтовых свай в каталоге производителя. Поэтому нужно заранее определиться с характеристиками, которыми должен обладать будущий фундамент. Критерии, по которым различаются сваи:

1. Марка стали. Параметр выбирают, исходя из требуемой жесткости и прочности фундамента по отношению к особенностям геологии участка, а также условиям эксплуатации.

2. Толщина стенки и диаметр ствола. Чем выше содержание химически агрессивных веществ в почве, тем жестче требования к прочности опор. Выбирая сваи с тонкими стенами, застройщик рискует сократить срок службы фундамента в несколько раз.
3. Диаметр лопастей. Размер винтовых лопастей зависит от ожидаемой нагрузки, которую будет оказывать будущее сооружение на грунт, и, в свою очередь, от несущей способности почвенных масс.
4. Длина ствола. Параметр выбирают после расчета глубины промерзания почвы. Как правило, сваю опускают ниже точки промерзания.
5. Конфигурация лопастей. Для каждого типа грунта разработаны свои модели. Широкий ассортимент винтовых свай позволяет подобрать элемент для почв, различных по пористости, влажности, гранулометрическому составу и т.д.

Какой толщины должны быть стенки элементов?

Зная коррозионную активность почвы на застраиваемой площадке, подбирают толщину металла.

Тип сваи	Толщина металла, мм	Класс ответственности сооружения	Грунтовые условия	Пример постройки
тонкостенные	до 3,5	пониженный	неагрессивные	беседки и ограждения
средней толщины	3,5 – 6	пониженный и нормальный	неагрессивные	каркасные, деревянные дома
толстостенные	более 6	нормальный и повышенный	средне- и сильноагрессивные	кирпичные, деревянные, бетонные сооружения

Фундамент каркасного дома на винтовых сваях

Каркасный дом на винтовых сваях

Задумываясь о строительстве дома, хочется в результате получить теплое и надежное строение. Совсем недавно теплый дом можно было построить только из кирпича или бетона. Сегодня популярность завоевывают постройки на основе деревянного каркаса.

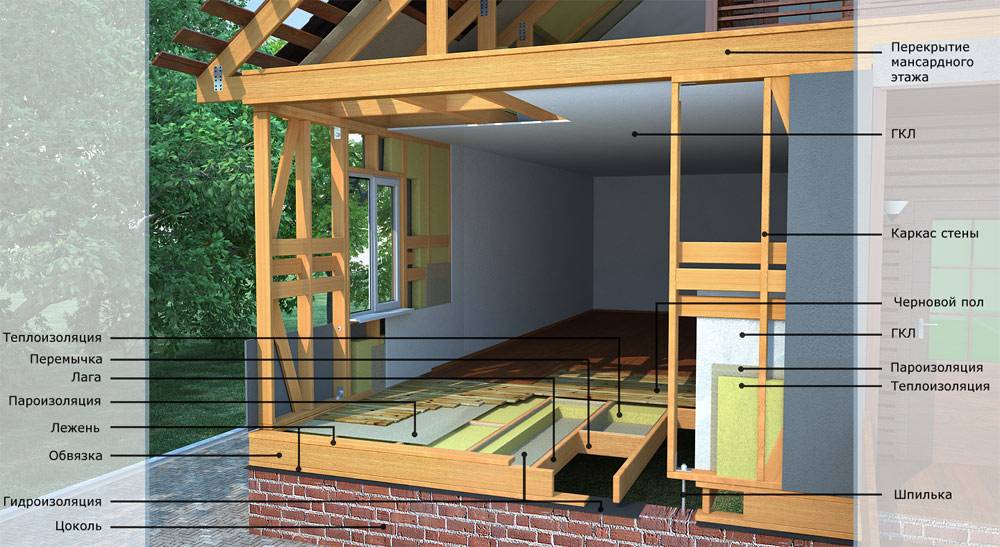

Каркасные дома взяли свое название от основы строения – деревянного каркаса, который снаружи и внутри обшивается специальными материалами. Для внешней обшивки используют фанеру, плиты OSB, вагонку и аналоги этих материалов. Внутри стены заполняют утеплителем. Это может быть стекловата, минвата, пенопласт или пенополистирол.

Каркасные дома могут возводиться с применением двух технологий:

Виды каркасных домов

• Каркасно-панельное строительство подразумевает собственноручное исполнение всех этапов, включая обработку материала и утепление. Такая технология более трудоемкая, но считается малозатратной.
• Каркасно-щитовые дома собираются из специальных щитов, в которых предварительно заложено утепление. Такие постройки возводятся быстро, с наименьшими трудовыми затратами, но требуют больших материальных вложений.

Но, как и любому строению, каркасному дому требуется надежное добротное основание. Среди огромного количества вариантов популярностью при строительстве каркасных домов пользуются винтовые сваи.

Нижняя обвязка каркасного строения

Перед тем, как возводить каркасную конструкцию, необходимо провести обвязку. Обвязка или ростверк соединяет разрозненные сваи в единую систему, равномерно распределяя нагрузку на все основание.  Как и все этапы строительства, обвязку рекомендуется проводить с соблюдением определенной последовательности.

1. Перед началом обвязочных работ на каждую сваю приваривают металлические оголовки. При обвязке швеллером элементы крепят непосредственно к оголовкам. Для крепления обвязки из деревянного бруса на оголовки приваривают металлические фланцы. Они представляют собой перевернутую букву «П», в которой предварительно пропилены отверстия для крепежа. Ширина фланца равна ширине бруса для обвязки. После проведения сварочных работ места сварки обрабатывают антикоррозийным составом.
2. При строительстве каркасных домов чаще всего для обвязки используют деревянный брус. Перед использованием материал необходимо обработать антисептическим средством, защищающим от плесени и грибка, и антипиренами, которые снижают воспламеняемость дерева. Предварительно в каждом брусе выпиливают пазы для соединения. При этом возможно использование двух видов соединения: «в лапу» и «в полдерева». В первом случае с торцов бруса делают пропилы под произвольным углом на ширину, равную толщине бруса. Во втором варианте распил проводят вдоль бруса, ширина при этом также равна толщине бруса.
3. Для защиты деревянного бруса от воздействия влаги, скопление которой неизбежно на металлических элементах обвязки, можно использовать куски рубероида или полиэтиленовой пленки. Изоляция укладывается под брус в местах его контакта с металлом.
4. Начинают обвязку с углов, где проводят соединение первых смежных брусьев. Для выведения точного прямого угла пользуются обычным треугольником. Крепление бруса лучше всего проводить с помощью саморезов, а не гвоздей. Объясняется это тем, что при проведении ремонтных работ или при демонтаже саморез выкручивается из дерева легче, чем гвоздь. Между собой брусья скрепляют металлическими скобами или пластинами.
5. В некоторых случаях применяется метод двойной обвязки. Для этого укладывают один ряд из бруса сечением 20 см. для второго ряда нужен брус сечением 10*15 см. При этом второй ряд укладывают на узкую сторону.

Обвязку лучше выполнять из хвойных пород деревьев, в частности – из лиственницы. Материал из этого дерева имеет особенность становиться прочнее под воздействием влаги.

Использование винтовых свай для возведения основания под каркасный дом позволяет в несколько раз сократить расходы на строительство и дома, и фундамента. При этом дома, построенные по каркасной технологии на винтовых сваях, отличаются прочностью и надежностью.

    Винтовые сваи, Каркасный дом

Возведение фундамента под каркасный дом

Следует отметить – технология строительства каркасного дома поэтапно ведется с обязательным соблюдением всех норм и временных сроков, что обеспечивает надежность и прочность конструкции.

Естественно, что начинать надо с планировки участка под застройку, изучения геологической обстановки и возведения фундамента, который может быть практически любого вида. Но учитывая, что вес строения небольшой, можно существенно снизить стоимость строительства и отдать предпочтение столбчатому или свайному основанию, например, устроенному с использованием специальных винтовых изделий.

Ленточно-монолитный фундамент, весьма популярный у частных застройщиков, необходим будет при условии, что планируется устройство подвала, в ином случае, его достаточно высокая цена, а также большая трудоемкость процессов не являются рентабельным в этом случае.

Но, следует учитывать, что не только собственными желаниями и предпочтениями следует руководствоваться при выборе типа фундамента для дома. Обязательно необходимо учитывать геологическую обстановку на участке, характер грунтов, а также уровень залегания подземных вод.

Если взять для примера одноэтажный каркасный дом, то при прочих равных условиях, самым оптимальным видом основания для него будет столбчатый фундамент.

Его устройство вполне возможно своими силами и в максимально сжатые сроки, прежде всего за счет того, что количество земляных работ небольшое. Достаточно, в соответствии с расчетами, подготовить скважины соответствующего диаметра и на необходимую глубину, учитывая при этом промерзание грунта в зимний период.

Сначала выполняется разметка под будущие столбики с учетом того, что они должны располагаться под каждым пересечением несущих конструкций, а также с шагом 2–3 метра под несущими стенами, длина которых превышает 5 метров.

Скважины под столбчатый фундамент своими руками для каркасного дома рекомендуется выполнять с расширением на конце, то есть с устройством так называемой пяты, которая придаст ему большую устойчивость и прочность.

А для защиты от подземных вод, рекомендуется выполнить на дне песчано-гравийную подушку, толщиной приблизительно 10–20 см, которую необходимо залить цементным «молочком», очень жидким раствором цемента с небольшим содержанием наполнителя.

Так как глубина залегания столбчатого фундамента может достигать 1,5–2 метра, а иногда и более, для придания жесткости конструкции и большей несущей способности, перед тем как выполнять заливку бетона рекомендуется установить арматурный каркас. Но до этого, особенно если грунт не является очень плотным, потребуется изготовить опалубку: для съемной часто используется металлическая, а для несъемной – асбестовая труба.

Спустя неделю, когда бетон наберет около 70% прочности, можно приступать к устройству ростверка, который может быть изготовлен в виде монолитной ленты или из металлических швеллеров.

Для изготовления бетонного ростверка потребуется установить опалубку, внутри которой смонтировать армирующий каркас из прутков сечением до 12–16 мм и выполнить заливку бетонной смеси. После этого, спустя одну–две недели, можно непосредственно приступать к возведению стен будущего дома.

Если же для ростверка используются металлические швеллера, то к этим работам можно приступать незамедлительно. Во время заливки монолитного ростверка следует установить специальные анкера с шагом 0,5–1 м, которые будут служить креплением для несущей конструкции каркаса.

Но, так как одним из достоинств каркасного строительства является возможность ведения работ круглый год, то в том случае, если фундамент возводится в холодное время, можно отдать предпочтение свайно-винтовому варианту, монтаж которого можно выполнить как с привлечением техники, так и ручным способом.

Для устройства ростверка в этом случае отдается предпочтение металлическим швеллерам, но допустимо и бетонное основание, смесь для которого должна изготавливаться с применением антиморозных добавок, а кроме того, следует обеспечить условия для его прогревания, чтобы не допустить замерзания воды.

Следует учитывать, что при устройстве ростверка должна обязательно учитываться планировка дома, так как на него будут опираться все несущие стены.

Постройка дома на винтовых сваях – особенности конструкции

Профиль может быть следующим:

• стандартным, в виде одного полного витка, приваренного в трубе. Является частью основ легких строений;
• усиленным, состоящим из двух прерывистых витков, сваренных с трубой. Способен воспринимать повышенные нагрузки;
• узколопастным, выполненным в виде литой насадки конической формы. Применяется для каменистых грунтов;
• цилиндрическим в виде сплошной спирали постоянного диаметра. Предназначен для работы в условиях вечной мерзлоты.

Перед строительством дома на винтовых сваях нужно определиться с выбором вида опор

Особенностью винтового фундамента является метод погружения. Сваи не забиваются в почву последовательными ударами, а завинчиваются путем приложения крутящего момента. В процессе вращения трубы ее конусообразный наконечник постепенно продвигается вглубь грунта. Надежному креплению способствует уплотнение породы в процессе завинчивания.

Подбирая сваи для дома, необходимо учесть следующие моменты:

• марку стали, применяемую для их изготовления;
• толщину витка в рабочей части;
• размер стенки трубы, определяющий ее долговечность;
• качество сварных швов в зоне крепления насадки;
• форму рабочих лопастей и общую длину опорного элемента.

Для изготовления ростверка выбирают один из следующих материалов:

• стальные швеллеры или двутавры;
• деревянные брусья;
• бетонные блоки.

Такой фундамент надежен. Ведь нагрузка от здания передается ростверку, жестко связывающему колонны. Быстро возведенный фундамент позволяет за ограниченное время осуществить строительство дома.

Свайный фундамент включает в себя группу свай, объединенных между собой ростверком

Разводка электрики и коммуникаций

Устройство коммуникаций каркасного дома зависит от нескольких факторов:

• расположение на участке;
• конфигурация (где будет санузел и т.п.);
• удаленность от централизованных коммуникаций;
• пожелания владельца (собственная скважина или подключение к общей системе).

Канализацию, водопровод и телекоммуникационные линии монтируют по одному алгоритму:

1. Наносят на каркас здания разметку в местах, где будут проходить трубы или провода.
2. Делают отверстия необходимого диаметра с помощью дрели. Для больших отверстий (под трубы) понадобится специальное сверло-«балеринка» или коронка.
3. Проводят коммуникации сквозь отверстия и крепят к стойкам либо перекрытиям с помощью металлических хомутов, чтобы не «болтались».
4. Монтируют сантехнические и другие приборы, прикрепляя их к трубам.

Для канализации в каркасных домах обычно применяют трубы из ПВХ, с диаметром 50 мм и 110 мм. Такие размеры позволяют полностью размещать трубы в межстеновом пространстве, что очень удобно.

Похожим образом устанавливаются системы отопления и вентиляции – трубы тоже размещаются внутри стен. Эти коммуникации дополнительно изолируют, чтобы избежать потери тепла.

С электропроводкой всё сложнее:

• согласно законам РФ, в каркасных домах ее можно устанавливать только внутри металлических труб, поэтому схема разводки проводов с трудом помещается внутрь стен;
• к каждой розетке и каждому выключателю нужно ставить отдельную металлическую обойму;
• вместо труб можно применять металлические гофрорукава, но только при условии полной герметичности (чтобы локализовать возможное возгорание);
• гофрорукава из ПВХ – это грубое нарушение.

Так что с электрикой в каркасном доме лучше не экспериментировать. Для безопасности, а также для того, чтобы в будущем не было проблем с законом, следует доверить это дело профессионалу.

Свайный фундамент и этапы его монтажа

Закладку свайного фундамента используют при строительстве зданий разной этажности. Этот вид фундамента не требует трудоемких работ по рытью котлована, что является существенным плюсом перед другими видами основания дома. Одним из главных достоинств такого метода является возможность установки практически в любой местности, при любом грунте.

Для того чтобы определить плюсы и минусы свайного фундамента рассмотрим его разновидности, видео обзор этапов закладки своими руками и особенности установки разных свай.

Исходя из расчёта нагрузки на фундамент, подбирается диаметр свай

Этапы закладки свайного фундамента

До начала обустройства любого фундамента необходимо провести определенные подготовительные работы и расчеты, которые включают в себя следующее.

• инженерно-геологический анализ грунта;
• определение типа свай для фундамента;
• подробный чертеж плана дома с указанием всех деталей строения;
• расчет нагрузки на фундамент;
• чертеж подземной части;
• установка свай;
• расчет и заливка ростверком;
• установка цокольного этажа;
• расчет стоимости фундамента.

Фундамент из винтовых свай с железным ростверком

Инструкция к фундаменту

Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.

Ленточный фундамент для каркасника.

Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.

На заметку
Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.

В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.

Ленточный фундамент

Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.

Опалубка ленточного фундамента с арматурной сеткой

На заметку
Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.

Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и  тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.

Плитный фундамент

Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.

Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.

Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.

Фундамент залит монолитной плитой

Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.

Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку

Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.

Свайно-винтовой фундамент

Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.

Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.

Набор свай для винтового фундамента

Вкручивание свай для фундамента вручную

Соединение винтовых свай фундамента между собой

Свайно-винтовой фундамент

Критерии выбора винтовых свай для каркасного дома

Самыми надежными считаются сваи с литым наконечником

Выбор свай определяется массой здания и его назначением. Основным важным параметром является диаметр

Желательно обращать внимание на наконечники изделий – наиболее долговечны сваи, у которых этот элемент выполнен из стали методом литья. Они способны служить более века

Такие наконечники имеют эмалевое или эпоксидное покрытие, предохраняющее поверхность от ржавления. Если же эта деталь выполнена методом электросварки, изделие будет служить не столь долго. Срок эксплуатации этого вида свай составляет обычно около 60 лет. Сварные наконечники подвергаются цинкованию.

Определение количества и размера винтовых опор

Подготовка проекта фундамента требует расчета реальных затрат на его устройство. Для этого нужно представлять, какие сваи и в каком количестве будут использоваться. Важным критерием выбора является трубный диаметр. По нему изделия классифицируют так:

• Самые тонкие – со значением 5,7 см. Их используют лишь для очень легких построек хозяйственного назначения.
• Сваи с диаметром 7,6 см подойдут для зданий, масса которых вместе с внутренним убранством меньше 3000 кг.
• Изделия, имеющие 8,9 см в разрезе, обладают большей прочностью и выдержат нагрузку до 5 тонн. Это хороший вариант для одноэтажного каркасного дома.
• Опоры с диаметром 10,8 см наиболее надежны и подойдут для жилищ из разных стройматериалов.

Имеет значение длина опоры. Чем тяжелее постройка и нестабильнее грунт, тем больше должно быть значение параметра. Если изделия оказались слишком короткими, нужной длины достигают посредством сварки. При соединении применяются муфты из металла.

Количество опор и расстояние между ними определяются весом постройки. Сваи необходимо установить по углам здания и в местах пересечения внутренних стен. Помимо этого, опоры размещаются по периметру так, чтобы дистанция между двумя соседними составляла 1,5-2 м.

Как построить каркасный дом: заливка фундамента

Быстровозводимая конструкция легкая, поэтому сооружать мощное основание нет смысла. В зависимости от типа грунта и этажности строения выбирают между:

• винтовыми сваями;
• столбчатым;
• ленточным.

При выборе вида фундамента рассчитывают общую нагрузку. Погонный метр высотой 3 м весит около 1,7 т. Если предполагается одноэтажное строение, периметр умножают на 1,7. При расчете 2-этажного здания площадь умножают на 2 затем на вес 1 п.м.

Один из популярных вариантов – свайно-винтовой. Он подходит для возведения основания на заболоченных участках, в местах со сложным рельефом, кроме скалистого грунта. Для одной семьи из 3-4 человек подойдет столбчатый. С помощью бура выполняют отверстия глубиной 80 см и шириной 20 см, куда вставляют асбоцементные трубы на дистанции 90 см. Свободное пространство заполняют присыпкой из песка и щебня, после утрамбовки заливают цементным раствором. По такому принципу закапывают 130-150 столбов.

Монолитное основание

Ленточный фундамент для каркасного дома стал классикой. Он представляет собой бетонную полосу, образующую замкнутый контур. По сравнению со столбчатым имеет большую поверхность, поэтому обеспечивает хорошую несущую способность. Пошаговое описание возведения мелко заглубленного основания позволит с работой справиться самостоятельно. Для этого понадобятся:

• арматурные стержни;
• песок, щебень разных фракций;
• стальная проволока;
• цемент;
• гидроизоляция;
• инструменты: пила, лопата, строительный миксер.

После расчетов размечают место, используя колышки и веревку. Чтобы лента была ровной, второй ряд бечевки натягивают шире на 10 см толщины стены. Для измерения углов используют лазерный уровень или контролируют ровность через сравнение диагоналей.

Для не заглубленного основания глубоких рвов рыть не нужно. В отличие от фундамента, когда ямы выкапывают ниже уровня промерзания, достаточно снять плодородный слой и заглубить траншеи на полметра. В этом случае лента будет опираться на грунт. Хотя почва подвергается морозному пучению, несущая способность от этого не страдает. Особенно, если дом строится на песке или гравелистой почве.

На дно выстилают геотекстиль, сверху слоями насыпают песчаную подушку. Каждый пласт проливают водой и утрамбовывают. На глинистой почве высота подложки достигает 50 см, на песчаном грунте — в 2 раза меньше. Следом укладывают гидроизоляцию из битумно-полимерных материалов.

Строительство опалубки и заливка раствора

На этом этапе из шифера, досок или фанеры по периметру монтируют опалубку для бетона. С внутренней стороны уровнем вымеряют высоту заливки раствора, отмечают маркером на досках. Вдоль опалубки сооружают арматурный каркас. Металлические стержни диаметром 10-16 мм с ребристой поверхностью обеспечат прочную адгезию с бетоном, в перспективе предотвратят разрушение фундамента. Если высота опалубки больше 30 см, прутья укладывают в несколько рядов.

Предпоследний шаг в возведении монолита – равномерное распределение бетона. После заливки первого слоя с целью предотвращения вакуумных пустот его пробивают. Второй слой добавляют до схватывания первого. Последний выравнивают согласно разметкам, засыпают сухим цементом через сито.

Незащищенный мелко заглубленный фундамент зимой проводит холод от промерзающего грунта. Чтобы сохранить тепло в доме, с наружной части выкладывают пенополистирол. В регионах с суровым климатом используют другую схему. Изоляционный слой в придачу укладывают по горизонтали внизу основания.

Если температура держится в +20°C, через неделю строительство продолжают. За это время бетон затвердеет на 50%. Если столбик не поднимается выше +17°С, выжидают дней 12. До окончательного высыхания монолита понадобится не менее 28 дней.

Обвязка как технология строительства свайного фундамента

Ростверк – самое сложное в устройстве свайного фундамента. Обвязывание свай брусом оказывает прямое влияние на устойчивость и надежность будущего каркасного дома. Именно обвязка выступает гарантом прочности и долговечности как фундамента, так и всего здания.

По принципу монтажа принято подразделять обвязку на три вида:

• При помощи хомутов.
• При помощи усаживания на резьбу.
• Сварная обвязка.

Описание типов обвязки

По словам профессионалов, самым надежным вариантом является обвязка сваркой. Ее производят при помощи стального швеллера. Первый и второй методы предполагают крепление при помощи деревянных брусьев. Обвязка хомутами может использоваться для швеллера.

Профессиональные строители рекомендуют использовать первые два способа совместно. Так можно увеличить надежность крепления бруса, что положительным образом сказывается на прочности конструкции.

Усаживание бруса на резьбу выполняют следующим образом:

1. Под брус укладывают двойной слой рубероида, предварительно смазанного олифой.
2. Брус крепят по бокам при помощи саморезов, а снизу и сверху – шпильками.
3. После установки бруса его подбивают молотком.
4. В качестве дополнительного крепления используют боковые уголки (их монтируют по бокам).

Для обвязки хомутами используют прямоугольный брус, который крепят по всему периметру основания. Поверх бруса плотно укладывают другие брусья и тщательно скрепляют. В результате получается своеобразная буква П.

Такая форма носит название хомута. Завершив работу, необходимо проверить надежность крепления. Сварная обвязка более проста в исполнении. Она предполагает крепление стальной балки к стержню.

Дополнительные моменты

Каждый метод обвязки следует выполнить максимально точно. Высота каждого бруска должна быть идентична высоте другого. Саморез должен вкручиваться в центральную часть бруса. Так получится избежать появления трещин в древесине и продлить срок ее службы.

Ширина бруса должна превышать показатель ширины сваи как минимум в два раза. Это позволит максимально прочно закрепить его

Важно проверить качество поверхности бруса. При наличии дефектов или неровных мест их необходимо устранить

Полезное: Как построить садовый домик своими руками

По этой причине не стоит торопиться с обвязкой, работу следует выполнять по всем правилам. Лучше приобретать качественный брус. Именно от этого элемента зависит надежность и долговечность всей конструкции.

Выпиливание и состыковка бруса

Винтовой фундамент для каркасного дома может выполняться по еще одной технологии обвязки. Речь идет о выпиливании бруса с последующим креплением. Этот вариант наиболее простой. Главное требование – наличие ровных и абсолютно одинаковых брусьев. Брус просто вкладывают друг в друга при помощи сделанных заранее распиленных пазов.

Такая стыковка проводится под прямым углом. Здесь нужно использовать строительный уровнемер для проверки каждого элемента. Брусья скрепляют таким образом, чтобы один из них располагался сверху, в другой – в нижней части конструкции.

Образовавшееся пустое пространство заполняют джутом. В большинстве случаев один венец кладут непосредственно на фундамент.

Технология монтажа для других видов опор

Помимо винтовых свай для фундамента можно использовать буронабивные и забивные опоры. Расстояние между соседними силовыми элементами выбирается, исходя из необходимого количества свай, которое, в свою очередь, зависит от суммарных нагрузок и несущей способности фундамента.

Шаг между столбами не должен превышать 3 м. Для устройства забивных свай необходимо привлекать спецтехнику.

Монтаж буронабивных свай можно провести вручную, следуя последовательности технологических этапов:

1. Бурение скважин.
2. Устройство песчаной подушки.
3. Монтаж опалубки.
4. Армирование.
5. Заливка бетоном.
6. Установка оголовков.

Для буронабивной технологии марку бетона, класс стали арматуры, диаметр силовых элементов и другие параметры выбирают, основываясь на суммарных нагрузках и особенностях грунта.

Нижняя обвязка каркасного строения

Перед тем, как возводить каркасную конструкцию, необходимо провести обвязку. Обвязка или ростверк соединяет разрозненные сваи в единую систему, равномерно распределяя нагрузку на все основание.  Как и все этапы строительства, обвязку рекомендуется проводить с соблюдением определенной последовательности.

1. Перед началом обвязочных работ на каждую сваю приваривают металлические оголовки. При обвязке швеллером элементы крепят непосредственно к оголовкам. Для крепления обвязки из деревянного бруса на оголовки приваривают металлические фланцы. Они представляют собой перевернутую букву «П», в которой предварительно пропилены отверстия для крепежа. Ширина фланца равна ширине бруса для обвязки. После проведения сварочных работ места сварки обрабатывают антикоррозийным составом.
2. При строительстве каркасных домов чаще всего для обвязки используют деревянный брус. Перед использованием материал необходимо обработать антисептическим средством, защищающим от плесени и грибка, и антипиренами, которые снижают воспламеняемость дерева. Предварительно в каждом брусе выпиливают пазы для соединения. При этом возможно использование двух видов соединения: «в лапу» и «в полдерева». В первом случае с торцов бруса делают пропилы под произвольным углом на ширину, равную толщине бруса. Во втором варианте распил проводят вдоль бруса, ширина при этом также равна толщине бруса.
3. Для защиты деревянного бруса от воздействия влаги, скопление которой неизбежно на металлических элементах обвязки, можно использовать куски рубероида или полиэтиленовой пленки. Изоляция укладывается под брус в местах его контакта с металлом.
4. Начинают обвязку с углов, где проводят соединение первых смежных брусьев. Для выведения точного прямого угла пользуются обычным треугольником. Крепление бруса лучше всего проводить с помощью саморезов, а не гвоздей. Объясняется это тем, что при проведении ремонтных работ или при демонтаже саморез выкручивается из дерева легче, чем гвоздь. Между собой брусья скрепляют металлическими скобами или пластинами.
5. В некоторых случаях применяется метод двойной обвязки. Для этого укладывают один ряд из бруса сечением 20 см. для второго ряда нужен брус сечением 10*15 см. При этом второй ряд укладывают на узкую сторону.

Использование винтовых свай для возведения основания под каркасный дом позволяет в несколько раз сократить расходы на строительство и дома, и фундамента. При этом дома, построенные по каркасной технологии на винтовых сваях, отличаются прочностью и надежностью.

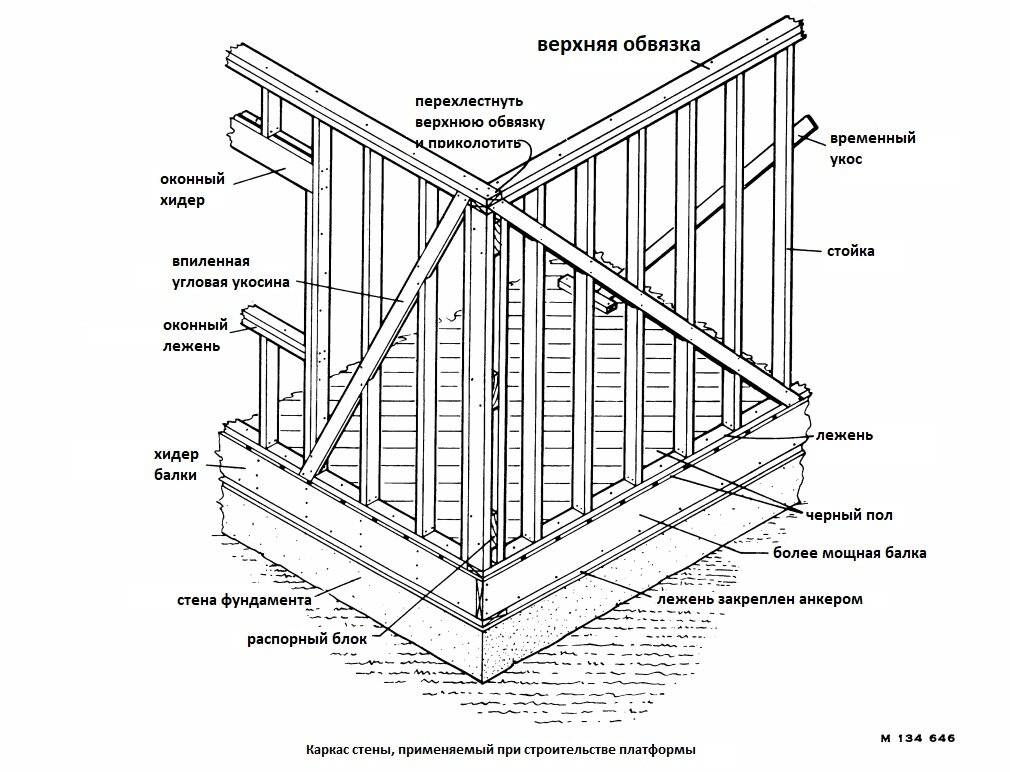

Укосы или раскосы

Если наружная обшивка планируется из плитного материала выскоой прочности — ОСП, ГВЛ, ГВК, фанера — укосы ставят временные и изнутри помещения. Они нужны для выравнивания и поддержания геометрии до тех пор, пока не прикреплена наружная обшивка. Прочности этого материала хватит для создания требуемой жесткости конструкции.

Если же обшивка планируется наборная — из вагонки, и т.п. установка постоянных укосин обязательна. Причем лучший вариант — не те, которые ставят на несколько стоек, а по четыре небольшие штуки на каждую: две сверху и две снизу

Обратите внимание, на фото выше стойки сборные: две доски сбиты вместе гвоздями на всем протяжении в шахматном порядке. Такие стойки имеют еще большую несущую способность, чем цельные, стоят меньше

Это реальный способ снизить затраты на строительство без потери качества. Но увеличивается время на строительство: гвоздей приходится забивать много.

Как определить несущую способность грунта?

Данный параметр – один из главных. От него зависит, способен ли определенный участок выдерживать нагрузку от дома. Несущая способность зависит от типа, плотности грунта и залегания грунтовых вод.

Сначала разберемся, с определением типа почвы. Конечно, нежелательно это делать самостоятельно. Но если других вариантов нет, то нужно выкопать яму глубиной 2 метра. По внешнему виду породы на дне определяем тип грунта (глина, суглинок, песчаная глина, супесь, песок и т.д.)

Чтобы определить уровень грунтовых вод выкапывают скважины глубиной 2,5 метра. По прошествии нескольких часов, в яму опускают рейку и устанавливают расстояние от земли до воды.

А вот плотность почвы можно узнать только в лаборатории.

*Несущая способность грунта

Расчет стоимости фундамента

Стоимость свайного фундамента рассчитывается после определения типа используемых опор. Сварные опоры значительно дешевле, но обладают меньшим эксплуатационным сроком в сравнении с цельнолитыми сваями.

Установка опор на участке.

Надо покупать на 1-2 сваи больше, чем указано в проекте, потому что они могут быть испорчены при монтаже, если строятся каркасные дома на винтовых сваях своими руками. Наиболее популярные сваи в ИЖС имеют диаметры в 108 мм и 133 мм соответственно. Средние цены на винтовые сваи:

• диаметром 108 мм от 1000 рублей;
• диаметром 133 мм от 1100 рублей.

На заметку

Здесь приведены цены на изделия со сварным наконечником. Расценки на решения с цельнометаллическим наконечником на 30%-50% выше и зависят от марки стали. Отдельно продается оголовок винтовой сваи.
