Как устроена конструкция стены каркасного деревянного дома: Пошагово

Шаг 1: Фундамент под каркасный дом

Выбор фундамента — это отдельная сложная и объемная тема. Учитывается геологическая картина на участке, высота расположения подземных вод, вес здания и сезонность проживания в нем, регион, в котором происходит строительство, снеговые и ветровые нагрузки. Но в общем и целом, под каркасники делают чаще всего свайный, свайно-ростверковый или ленточный фундаменты.

Какой дом Вам нравится больше?
Дом из бруса 15.32%

Кирпичный дом 8.86%

Бревенчатый дом 5.54%

Дом из газобетонных блоков 17.42%

Каркасный дом 37.78%

Дом из пеноблоков 15.07%
Проголосовало: 3610

В нашей стране пальма первенства при каркасном домостроении своими руками принадлежит свайно-ростверковому фундаменту. Он быстро строится, требует небольших материальных вложений, правильно рассчитанный и построенный, он надежен. Сочетая в себе преимущества и свайного и ленточного, он равномерно передает нагрузку всем опорам.
Более надежными при строительстве свайного или свайно-ростверкового фундамента являются сваи ТИСЭ. За счет расширенной пятки они имеют большую несущую способность и лучше сопротивляются силам пучения.

Бурить скважины под сваи можно ручным буром или моторизованным. В качестве опабулки используют свернутый в трубы нужного диаметра рубероид (должно быть навернуто не менее трех слоев), закрепленный при помощи скотча. Другие варианты — асбестоцементные или ПВХ трубы подходящего диаметра. Внутрь свай устанавливают три-четыре прута арматуры, связанных между собой в виде треугольника или квадрата. Пруты арматуры нарезаются так, чтобы над поверхностью сваи торчало не менее 0,7-0,8 метра. Заливается все бетоном марки не ниже М25 (о марках бетона читайте тут).

К ленте фундамента впоследствии будет крепиться обвязочный брус. Для его монтажа в ленте закрепляются шпильки. Устанавливаются они с шагом 1-2 метра. От каждого угла в обе стороны отступают по 30 см. Тут шпильки обязательны, остальные в зависимости от габаритов дома, но не реже чем через 2 метра. Учтите, что именно шпильки связывают каркас дома с фундаментом. Потому лучше поставить чаще. И еще: какой бы короткой не была стена, шпилек должно быть не меньше двух.

Когда все готово, заливается бетон.

После заливки бетона, чтобы он не сох, а набирал крепости, его лучше укрыть полиэтиленом (смотрите на фото). Если температура после заливки фундамента держится в пределах +20°C, примерно через 3-5 дней можно продолжать строительство. За это время при таких условиях бетон наберет более 50% своей прочности. С ним можно работать свободно. При понижении температуры срок значительно возрастает. Так при +17°C ждать нужно уже около 10 дней.

Варианты сборки

Вы можете купить следующие варианты каркасных домов:

Дом-эконом. Если вы хотите купить каркасный дом под ключ недорого – это ваш вариант. Детали дома собираются на заводе, а монтируются на готовом основании. В итоге вы получите коробку дома с окнами и дверями, но без обшивки, кровельного покрытия и без подключённых сетей.
Средний ценовой вариант. Изучив отзывы, можно сказать, что такой каркасный дом под ключ – это оптимальный вариант. В этот комплект услуг входит всё вышеперечисленное, а также обшивка дома снаружи и внутри, укладка кровельного покрытия.
Дом собственноручной сборки. Вы можете купить готовые детали дома с инструкцией по сборке, а потом собрать всё сами. Стоимость такого каркасного дома самая невысокая, но требуется присутствие у вас определённых навыков и инструментов.

Нужно понимать, что в понятие « дом под ключ» каждая фирма вкладывает свой смысл. Вы можете купить один каркас под лозунгом дом под ключ. На самом деле подразумевается, что в таком сооружении должны быть выполнены абсолютно все отделочные работы, а также проложены и подключены все инженерные коммуникации.

Полы

Когда все деревянные брусья уложены и связаны друг с другом и с фундаментом, в них формируются пазы и размещаются напольные лаги (доска 50х150 мм). Верхняя часть лаг выверяется по горизонтали, а по низу прибиваются доски — они будут служить основой для устройства чернового пола. На получившееся досчатое основание укладывается мембранная изоляция (не допускает выветривания и намокания утеплителя, при этом не препятствует выходу наружу водяных паров). В промежутки между лагами нужно запрессовать утеплитель (минвату или пенопласт) и укрыть пароизоляцией. Сверху настилается обрезная доска (40х15 мм).

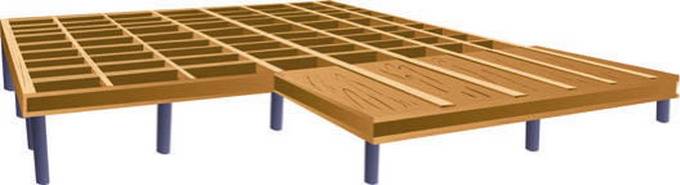

Схема устройства пола

Ошибки самостроя и их последствия

Если вы сами строите каркасный дом вам необходимо соблюдать некоторые основные правила строительства:

Планировка дома
Если вы решили построить дом используя собственный проект, то необходимо учесть пространственный объем внутренних помещений. К примеру, не стоит делать планировку в доме 6х6м с разделением его на три комнаты, кухню и подсобные помещения. В этом случае комнаты будут тесными, проживание в таком стесненном пространстве может вызывать дискомфорт, а в собственном доме человек должен отдыхать и получать моральное удовлетворение.
Устройство каркаса
не применяйте при возведении каркаса строительных материалов имеющих дефекты, такие как – гнилостность древесины, грибковые налеты, механические повреждения и т.д. Если хотя бы попадется пара – тройка досок или брусьев имеющих повреждения древесины грибками или гнилью, то в процессе эксплуатации это может повлечь следующие последствия: деревянные элементы конструкции каркаса имеющие здоровую древесину могут быть поражены грибком и подвергнутся гниению, что отрицательно скажется на теплопроводности древесины и на ее физических свойствах
обработка антисептиками основания каркаса обязательна, так как в основном скорейшему поражению древесины гнилью и грибками подвержены закладные бревна и нижний брус обвязки каркаса, так же не стоит пренебрегать и качеством выполняемой гидроизоляции деревянной конструкции дома от поверхности фундамента.
Утепление стен
Неоднократно сталкивался с тем, что многие самостройщики экономят на утеплении стен и их гидро- пароизоляции. Это, конечно же, не допустимо, та как не качественно выполненная гидро- пароизоляция внешних и внутренних стен дома приводит к образованию в межстеновом пространстве большого количества конденсата, который увлажняет утеплитель и тот в свою очередь теряет свои изначальные теплоизоляционные характеристики.
Устройство пола и потолка
если вы строите дом с подвалом, то в этом случае необходима хорошо продуманная система вентиляции подвального помещения, особенно той части где планируется хранение овощей, если подвал будет плохо проветриваемым, то это несомненно приведет к повышению влажности и деревянные конструкции дома, прилегающие к подвалу – половые лаги, половые доски, закладные бревна будут подвержены воздействию на них образовавшегося конденсата и вследствие чего, древесина будет загнивать, появится грибок, все это снижает срок эксплуатации деревянных элементов основания дома и пола
на потолочном перекрытии дома должна быть выполнена пароизоляция со стороны жилой части дома и гидроизоляция с наружной стороны потолочного перекрытия – не сделав один из изоляционных видов потолка, вы получите потолочное перекрытие с высокой теплопроводностью. Как известно – теплый воздух всегда поднимается вверх и если не сделать хорошую пароизоляцию (или вообще ее не сделать), то этот теплый поток воздуха примерно на 35%(!) будет уходить в чердачное помещение, что потребует дополнительных затрат на отопление жилой части дома.
Фундамент
Устройство фундамента – это важный этап строительства, основание дома должно быть прочным и надежным. Если нарушить технологию возведения фундамента, то дом может сильно «вести» во время сезонных подвижек грунта, кровля дома будет подвергаться перекосам и кровельный материал, такой как асбоцементный шифер, будет растрескиваться и протекать, этим нарушаются не только эксплуатационные характеристики дома, но и его эстетичный вид.

Эти и многие другие моменты необходимо брать в расчет строительства дома и как говорится – разбирать внимательно чужие ошибки и не повторять их. Так что, прежде чем приступать к строительству каркасного дома – нужно забыть, что это просто сделать, и внимательно изучить литературу по каркасному строительству, проконсультироваться со специалистами в области строительства именно каркасных домов (их устройство принципиально отличается от устройства бревенчатого или брусчатого дома). Если вы полностью не уверены, что сможете построить дом сами качественно и надежно, то лучше нанять бригаду строителей, а полученные знания от прочитанного материала вам пригодятся – вы сможете осознанно контролировать насколько качественно и профессионально строительная бригада выполняет свою работу.

Технология строительства

Фундамент

Наиболее распространенный вид фундамента — ленточный, он представляет собой монолитное основание из бетона

Строительство домов разбито на несколько важных этапов. Технология строительства каркасного дома своими руками начинается с возведения фундамента. Фундамент может быть:

ленточный;
свайный;
столбчатый.

Наиболее распространенный вид является ленточный, он представляет собой монолитное основание из бетона. Для его устройства наносят разметку, используя шнур и колышки, ставят метки будущих стен и выкапывают траншею. В траншею устанавливают опалубку, гидроизолируют ее пленкой и заливают цементной смесью.

Для возведения столбчатого основания фиксируют столбы в определенных местах: в углах и перекрытиях. Столбы могут быть сборные или заливные из цемента. Заливные столбы делают как при ленточном типе. Выкапывают ямки и устанавливают опалубку в них, после чего гидроизолируют ее. Чтобы фундамент был прочным необходимо немного утопить арматуру.

Свайный фундамент похож на столбчатый, основную роль играют сваи. Их вбивают в землю таким же образом, как и столбы. Чаще всего свайный тип основания применяют на пучинистых почвах.

Возведение стен

Строительство стен является следующим этапом работ. Возведение каркаса для дома выполняют из бруса. Перед его сборкой выполняют обвязку: верхнюю или нижнюю. Нижняя обвязка предполагает гидроизоляцию фундамента, укладку досок и их фиксацию анкерными болтами. начинается с угловых стоек. Их прочно фиксируют металлическими уголками и подкосами. Вертикальные стойки укладывают между угловыми на расстоянии 1 метр.

После возведения стен выполняют монтаж потолочных балок. Его можно выполнить несколькими способами:

методом вырубки;
с помощью перфорированных кронштейнов;
стальными уголками.

Также возможно сочетать стальные уголки с вырубкой. Балки должны упираться на брус обвязки, а крепят их на саморезы.

Установка кровли

Следующий шаг — устройство кровли. Вид крыши определяют на этапе проектирования дома, как правило, это может быть двускатная или односкатная крыша. Устройство крыши каркасных домов начинают со стропильной системы, которая выполняет несущую функцию. Состоит она из таких элементов:

стропильные ноги;
стойки;
прогоны;
затяжки;
подкосы;
обрешетки;
мауэрлат.

Процесс утепления кровли выполняется так же как и стен. Пенопласт или минеральную вату стелим снаружи, сверху стелим гидроизоляцию и все закрываем обрешеткой. Внутри также укладываем пенопласт или вату, а сверху обшиваем плитами ОСБ. Кровельный материал укладывают с учетом наклона крыши.

Укладка полов

Далее выполняется укладка пола. Для этого снимают слой почвы и на его место укладывают слой гравия, который будет выполнять функцию дренажа. Далее стелим слой песка, все тщательно трамбуем и выполняем черновой вариант стяжки, используя цемент.

После того, как стяжка готова, выполняют устройство пола. Для этого укладывают слой гидроизоляции, а сверху стелят утеплитель. На утеплитель можно установить трубы жидкого или электрического пола. Сверху заливают все стяжкой.

Внутренняя отделка

Готовый каркасный дом после строительства требует внешней и наружной отделки, установки сантехнических приборов, подключения систем теплоснабжения и водоотведения. Наружную отделку выполняют следующими способами:

мокрая облицовка с применением минеральной ваты или акриловой штукатурки;
отделка кирпичом, панелями ПВХ или сайдингом;
отделка фасадной плиткой, которую крепят на клей;
обшивка блокхаусом.

Внутрення отделка выполняется исключительно из пожеланий владельца дома. В качестве материала можно использовать: обои, штукатурку и плитку. Напольное покрытие выполняют из ламинатной доски, дерева и плитки.

Технология каркасного дома и его устройство позволяет выполнить все работы самостоятельно и получить полноценный дом через 3 месяца. Соблюдая все процессы правильно и последовательно, каркасное строительство не вызовет сложностей.

Если вы хотите построить дом как можно быстрее и сравнительно недорого, то вам стоит предпочесть каркасные технологии. У каркасников есть свои преимущества, благодаря которым эти постройки пользуются большой популярностью. Однако не стоит пренебрегать и недостатками, которые есть у любых сооружений. Технология каркасного строительства довольно простая, так что вы без труда сможете возвести дом самостоятельно. Чтобы правильно выбрать технологию, по которой будет возводиться ваш каркасный дом, необходимо изучить особенности каждой из них.

Фундамент под каркасный дом

Для каркасных домов технология устройства фундаментных опор может быть различной. Если предусмотрены сваи или ленточный фундамент, углубление на полметра будет достаточно, чтобы принять нагрузку, распределить давление и передать его на грунт. Сваи могут быть бетонными, железобетонными, металлическими. В этом случае строительство отличается:

Быстротой реализации опорной несущей части.
Минимальным количеством земельных работ.
Возможностью тут же приступить к следующему этапу строительства каркасного дома.

Этого нельзя сказать, если предусматривается монолитная плита. Бетон набирает 100% на 28-е сутки после заливки. Нагружать конструкцию разрешается только через 7 дней. Поэтому продолжить работы можно будет не сразу. То же касается опор с ростверками. Плитный фундамент самый дорогостоящий. В этом случае технология строительства каркасного дома поэтапно выглядит следующим образом:

Разметка участка с привязкой к границам периметра земельного надела. Рытье котлована, вывоз грунта. Иногда приходится привлекать спецтехнику. Трамбовка, отсыпка щебнем, заливка подбетонки М100 с последующей гидроизоляцией. Монтаж армированного каркаса согласно чертежам из проектной документации. Заливка бетонной смеси

Важно, чтобы она укладывалась непрерывно и вибрировалась. Уход за бетоном в течение периода набора прочности, возведение стен и т.д

Железные сваи вкручивают непосредственно в грунт. Это можно сделать самостоятельно или при помощи специализированного оборудования. Если вместо стали используются ж/б конструкции, сначала бурят скважины, затем в шурф погружают сваю и «вдавливают» опору. Для этого привлекают компании, специализирующиеся на данном виде деятельности. А на работы придется затратить от двух до трех дней.

Технология буронабивных свайных опор предполагает бурение скважины, стенки которых прокладывают рубероидом, скрученным в виде трубы. Чтобы деревянный каркасный дом стоял надежно, закладывают каркас из 3-4 прутов арматуры, перевязанных между собой. Затем в полость заливают бетонную смесь, марка которой должна быть не ниже М200 (В15). На оголовки, возвышающиеся на 40-50 см., укладывают железные, бетонные или деревянные балки, пропитанные влагоотталкивающим составом. На седьмые сутки, когда бетон наберет 60% прочности, переходят к следующему этапу.

Ростверком называется конструкция, связывающая сваи в единую систему, устойчивую к поперечным смещениям в результате эрозии грунта. Она может быть висячей, наземной, заглубленной. Последний вариант – это технология, идентичная ленточному мелкозаглубленному фундаменту. Решив построить каркасный дом своими руками, пошаговая инструкция включает необходимость установки опалубки и армокаркаса. Для этого дно траншеи глубиной 30-50 см засыпают щебнем и трамбуют. Армированный каркас должен быть перевязан с арматурой сваи.

Ленточный фундамент устраивается подобным образом, но без свайных конструкций. Достаточно вырыть канаву по периметру здания и под несущими конструктивами на глубину до полуметра. Далее отсыпается дренажный слой, устанавливается опалубка и гидроизоляция. Арматуру вяжут в соответствии с чертежами из проекта. Теперь приготавливают бетон не ниже класса В15 (М200) и заливают в опалубку, которая может быть съемной и несъемной

Важно, чтобы работы велись при температуре воздуха от +5 до +15 град. Цельсия

На седьмой день можно переходить к следующему этапу.

Устройство стен каркасного дома

При сборке необходимо контролировать, чтобы расстояние между осями стоек было около 500-600 мм. Если стена каркасного дома имеет проем или примыкает к другим стенам, расстояние можно немного увеличить. По углам дома следует установить подкосы – это увеличит прочность и жесткость конструкции. После сборки раму обязательно проверяют на прямоугольность. Соблюдают устройство стен каркасного дома.

Монтаж собранных конструкций дома начинается с цокольной обвязки. Для этого, как правило, используют доски сечением 50×100 мм, обработанные антисептическими веществами. Предварительно проводят тщательную разметку стен возводимой конструкции, затем доски укладывают по наружному контуру стены и соединяют между собой в углах гвоздями. Горизонтальность укладки досок постоянно проверяют с помощью уровня.

Непосредственный монтаж стен выполняют из угла: на цокольную обвязку устанавливают одну раму, проверяют ее вертикальность и закрепляют временными подкосами, затем под прямым углом к ней монтируют вторую раму.

Нижние и верхние обвязки установленных рам в местах стыка надежно скрепляют досками. Таким же образом устанавливают остальные рамы, контролируя их вертикальность и горизонтальность верхней обвязки.

Когда каркас установлен, его прикрепляют гвоздями к цокольной обвязке и приступают к обшивке и установке внутренних перегородок.

Настил пола в каркасном доме на фото.

Сборка стен каркасного дома на фото.

Модульная постройка

В последнее время находит распространение возведение модульных домов. По сути, это строительство их домокомплектов, которые собираются на месте, как конструктор без дополнительных крепежных элементов.

Можно изменять количество помещений. Максимальная высота модульного дома – 3 этажа. Крыша может иметь плоскую, одно- или двухскатную форму в зависимости от назначения постройки.

Из модульных конструкций можно собирать жилые (летние и круглогодичные), производственные, офисные и хозяйственные сооружения. Продолжительность сборки составляет 2-3 недели.

Другое направление строительства каркасных домов – использование готовых стеновых панелей. Особый интерес представляют СИП (SIP) – панели. Они представляют собой слоистую конструкцию из двух слоев листов ОСП (OSB), между которыми размещен теплоизоляционный материал. Все слои скреплены между собой полиуретановым клеем, причем процесс производится в прессе при давлении 18 тн.

В качестве утеплители находит применение минеральная (базальтовая) вата, стекловолокно и вспененные полимеры (пенополистирол и пенополиуретан). Наибольшей популярностью пользуются СИП-панели на основе пенополистирола.

Этот материал имеет прекрасные теплоизоляционные свойства (коэффициент теплопроводности – 0,037-0,040 Вт/мхград), низкую водопроницаемость, высокую биоустойчивость.

Паропроницаемость находится на уровне древесины. Долговечность таких панелей составляет более 60 лет.

СИП-панели выпускаются со стандартными размерами. Их толщина может составлять 11, 12, 17, 20, 22 и 27 см. Панели до 20 см используются для перегородок, а большей толщины – для несущих стен и перекрытий. Ширина панелей – 62,5, 100 и 125 см. Длина – 40, 50, 80, 250 и 280 см.

Конструкция каркасного дома

Постройка каркасного дома во многом напоминает сборку конструктора. Каковы его основные элементы и как правильно их собрать?

Основные узлы

В зависимости от того, насколько качественно спроектированы и установлены элементы каркасного дома зависит его прочность, надежность и срок службы. Если строительство выполняется со строгим соблюдением норм СНиП, то строение должно выдерживать любые нагрузки от ветра и снега, эксплуатироваться на протяжении многих лет при должном уходе и обслуживании. Элементы каркасного дома могут быть конструктивными и вспомогательными.

Конструктивные это:

Крепление обвязки;
Точки врезки укосин;
Места усиления под двери и окна;
Перекрытия;
Каркас крыши.

Сборка каркасных домов выполняется с помощью гвоздей, обвязка крепится на анкера к фундаменту здания. Лаги, углы стен, дверей и окон должны быть надежно соединены, поскольку устранение всевозможных огрехов после завершения стройки малоосуществимо.

Углы

Соединить должным образом обвязку и стойки по углам весьма важно, ведь это придает конструкции каркасного дома прочность и не дает возможности возникнуть мосткам холода. Брус для нижней обвязки соединяется «в полдерева». Стойки закрепляются при помощи укосин

При монтаже вертикальных элементов обязательно соблюдение уровня

Стойки закрепляются при помощи укосин. При монтаже вертикальных элементов обязательно соблюдение уровня.
