Как установить счётчик электричества в доме своими руками – Инструкция

Создание схемы

Подробно правила составления схемы электропроводки предоставлены в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Вкратце расскажем самое основное, что нужно знать. Для того, чтобы начертить схему электропроводки, необходимо сначала предусмотреть места нахождения следующих элементов в частном доме:

• определить, где входит вводной кабель и где будет расположен электрощит;
• автоматика (УЗО, автоматический выключатель, реле напряжения, дифавтоматы, возможно УЗИП);
• мощная бытовая техника (к примеру, стиральная машина, электрический котел, кухонная плита), т. к. для нее нужна отдельная силовая линия;
• потолочные светильники;
• розетки, выключатели, распредкоробки.

Следует отметить следующие требования и рекомендации при создании схемы разводки электрики в доме:

1. Провода должны проходить по стенам и потолку только строго вертикально и горизонтально. Поворот должен осуществляться под прямым углом. Можно также провести электропроводку по полу, если использовать специальный электротехнический плинтус.
2. Место прокладки проводки по стене должно находиться на расстоянии 20 см от потолка, при этом к местам установки розеток и выключателей линии опускаются строго вниз.
3. От дверных и оконных проемов сеть должна проходить на расстоянии 10 см.
4. Выключатели необходимо делать на расстоянии 80 см (либо 150 см) от пола, со стороны дверной ручки.
5. Монтаж розеток осуществляется на расстоянии 30 см от пола, при этом над кухонной столешницей розетки необходимо устанавливать на высоту 10 см.
6. В комнатах с повышенной влажностью выключатели и розетки размещать не рекомендуется. Согласно «ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения». Лучше всего вывести все необходимые элементы за пределы комнаты. Если вы хотите разместить розетки и выключатели в ванной – ознакомьтесь со статьей: https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html.

На основании рекомендаций переходите к созданию своего собственного проекта разводки электропроводки.

Можете в качестве примера использовать одну из следующих схем монтажа проводки в жилом доме:

Лучше всего для таких целей использовать ксерокопию плана своего дома, т. к. в данной документации соблюдены точные размеры комнат и места размещения окон, дверей, стенок.

После того, как проектная схема будет сделана, переходим к разметочным работам.

Причины установки нового электросчетчика в квартире

Подавляющее большинство оборудования, обеспечивающего электроснабжение жилых домов, построенных во времена СССР, на сегодняшний день безнадежно устарело. Подобная картина характерна и для стран Восточной Европы. До сих пор в домах шестидесятых годов постройки можно встретить громоздкие электросчетчики, работающие с отчетливо слышимым жужжанием, большие керамические предохранители, электророзетки образца середины прошлого века, послужившие не один десяток лет. Все это морально и физически устаревшее оборудование характеризует общее состояние электросистемы жилых домов.

Не менее грустную картину можно увидеть, если заглянуть в электрощит: пыль и многолетняя паутина. Если хозяева жилья затевают различные переделки, установку электросчетчика, ремонт квартиры в целом, то это удобный случай обновить и всю систему электроснабжения. Можно назвать несколько причин, вызывающих необходимость установить новый электросчетчик в квартире.

Самым главным основанием, пожалуй, является недостаточная мощность старой сети, которая не в состоянии справиться с возросшей нагрузкой. Быт современного человека немыслим без большого числа электрических приборов: их совокупная работа ощутимо перегружает систему, и счетчик в том числе, в результате чего какие-то участки выходят из строя, и даже может произойти возгорание. Ситуация осложняется еще и тем, что во многих домах устарели не только системы электроснабжения, но и противопожарные.

Еще одна причина, которая стимулирует установить новый электросчетчик в квартире, — возможность сэкономить электроэнергию. Сегодня внедрены дифференцированные тарифы, которые позволяют платить за электроэнергию на 30 % меньше. Чтобы использовать такую двухтарифную систему, потребуется соответствующее оборудование.

Электроэнергия в течение суток потребляется неравномерно. Пиковые нагрузки приходятся на утро и вечер, особенно большая разница наблюдается в зимнее время. Ночью по понятным причинам электричество расходуется минимально. Для того чтобы несколько сгладить подобные скачки, разработана стимулирующая система, которая делает выгодным использование электроэнергии в ночное время. Потребители экономят, запуская стиральные и посудомоечные машины в период действия льготного тарифа.

Установка нового электросчетчика в квартире может быть выполнена и в следующих случаях:

• Показания прибора учета резко отличаются от тех, которые фиксировались ранее, или значения совсем не отражаются на дисплее.
• Имеются повреждения пломбы на электросчетчике или другие признаки вмешательства.
• Наличие механических повреждений на кожухе или дисплее.

При внешнем осмотре электросчетчика можно выявить его неисправности: трещины на кожухе, разбитое стекло, отсутствие пломбы, неравномерное вращение диска или хаотичное перескакивание цифр. Все эти случаи являются однозначным поводом обратиться в управляющую компанию и вызвать электрика.

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

• Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
• Закрепляется на высоте 0,8-1,7 м.
• Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм² (для однофазной сети это ток 25 А, что сегодня очень мало).
• Проводники используются изолированные, без скруток и ответвлений.
• При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Как часто меняют электросчетчики?

Использование счетчика дает возможность контролировать, сколько электроэнергии расходуется в квартире. Используют подобные приборы учета уже очень давно. В старых домах установлены индукционные счетчики, срок эксплуатации которых составляет 16 лет. Именно через этот интервал сотрудники службы метрологии проводят поверку и выдают заключение, в котором сказано, можно ли использовать этот прибор или его следует заменить.

Современный, технологичный мир, в котором машины и электроприборы занимают очень большую нашу, требует усовершенствования и электросчетчиков. Практически в каждой квартире сегодня установлен стиральные машины, холодильники с морозильными камерами, электродуховки и СВЧ-печи, утюги, компьютеры и много другой техники, которые работают от электричества.

 Зачастую из-за потребляемой мощности электроэнергии счетчики выходят из строя и требуют замены. На смену индукционным приборам приходят постепенно электронные, которые не только имеют повышенную точность измерений, но и позволяют жильцам использовать 2, а то и 3 тарифа. Соответственно, суммы в квитанциях на оплату ЖКХ уменьшаются.

Допустимый срок эксплуатации счетчика электроэнергии прописан в его техническом паспорте. Замена прибора учета на лестничной клетки является бесплатной и осуществляется сотрудниками УК.

Когда требуется замена счетчика:

1. У предыдущего прибора учета вышел срок эксплуатации, прописанный в техпаспорте.
2. На счетчике видны следы механических повреждений.
3. Табло прибора показывает данные не четко.
4. Время межпроверочного периода закончилось.
5. Если пломба на счетчике сорвана или повреждена, его меняют.

Когда расположенный на лестничной клетки прибор вышел из строя, инициировать его замену должен собственник квартиры, оформив вызов. Нельзя игнорировать повреждения электросчетчика, так как работать он должен исправно, показывая точный расход ресурса.

Также именно собственник должен следить за сроком службы прибора и вовремя сообщать в управляющую компанию или поставщику ресурса данные о том, что период эксплуатации подходит к концу. Если счетчик перестал работать, то в договоре на поставку электричества собственник может узнать, кто является ответственным лицом, которое проводит проверку, ремонт и обслуживание прибора.

Производить замену, ремонт и пломбирование счетчика учета электроэнергии может только квалифицированный сотрудник компании, которая поставляет ресурс. У такого человека должно быть специальное разрешение на осуществление подобных работ. После проведения ремонта прибора специалист пломбирует его и проверяет на правильность и безопасность работы. Если устанавливался новый электросчетчик, то собственнику выдается акт с указанием показаний прибора на момент ввода его в эксплуатацию.

Понравилась публикация?

Поставь ей оценку — кликай на звезды!

Подтвердить рейтинг

Рейтинг статьи
/ 5. Голосов:

Демонтаж старого счетчика

Аккуратно откручиваем клеммы и сам счетчик. При этом надо особенно бережно обходиться с подходящими к счетчику проводами, если не планируется их менять. Эти провода нам ещё предстоит прикручивать к новому счетчику.

Видим гетинаксовую пластину, прикрученную к стене:

Демонтаж старого электросчетчика СО-5. Насверлены отверстия – неужели для вентиляции?

Откручиваем пластину, аккуратно вытаскивая провода. Провода перед этим лучше пометить маркером, чтобы потом особенно не задумываться, что откуда и куда. Я обычно фазу мечу черным цветом.

Провода к электросчетчику

Провода коротковаты, а дополнительные контакты нам ни к чему. Поэтому надо будет постараться монтаж счетчика сделать выше на несколько сантиметров. Старый счетчик (и пломбу!) ни в коем случае не выбрасываем, он будет нужен хозяину квартиры при переоформлении документов.

Подключение счетчика и автоматов

Когда требуется выполнить работы на приватизированной территории, нужно взять схему, изучить рекомендации специалистов и просмотреть видео, где подробно рассказано, как установить электросчетчик. Затем приобретите все необходимое. Убедитесь, что в доме есть инструмет: отвертки, пассатижи. Побеспокойтесь об индивидуальной защите и изоляции. Приобретите диэлектрические перчатки, изоленту. Только после этого приступайте к работе и действуйте согласно пошаговой инструкции.

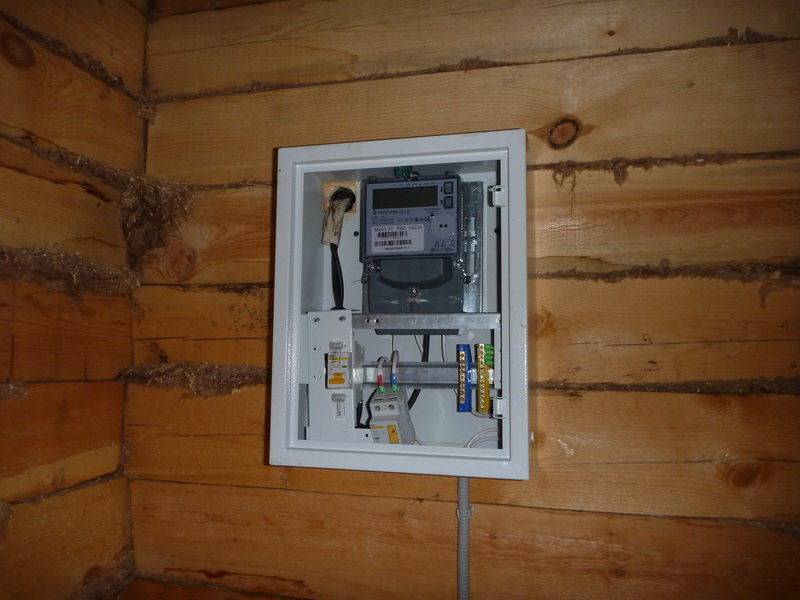

Установка распределительного щита

Сейчас в продаже есть специальные пластиковые короба с дверцами, предназначенные для подключения счетчика и автоматов, для чего каждая модель имеет определенное количество гнезд. Каждое из них может быть приспособлено для монтажа:

1. Однофазного счетчика.
2. Автоматических выключателей.
3. Клемм, шин, коммутаторов.
4. Устройств бесперебойного питания.
5. Вводного автомата (рубильника).
6. Устройства защитного отключения.
7. Элементов несиловых сетей (ТВ, интернет, телефон).
8. Главного блока управления «умным домом».

В этом случае все устройства будут находиться в одном месте. Короб защитит их от попадания грязи, пыли, вводы, сырости, влаги. Пломбировать ящик не нужно. Но вот после сборки по схеме подключения на электросчетчик на основании поверки ставится пломба. Для этого вызывается мастер из организации, ответственной за предоставления коммунальных услуг и электроснабжения. Главное к тому времени все сделать и проверить. Тогда поверка не займет много времени.

Каждый щит оснащен ДИН-рейкой из прочного пластика или оцинкованного железа. Именно к ней крепится каждый устанавливаемый блок. По типу монтажа щитовые бывают навесными. Для крепежа достаточно пары дюбелей, идущих в комплекте. Ящики скрытого монтажа монтируются в специально предусмотренные ниши в стенах. Предварительно в стеновых панелях делаются отверстия для ввода кабеля и штробируются каналы для прокладки проводки. Подсоединение проводов к приборам – последний этап монтажа, не считая проверки работоспособности.

Необходимость вводного автомата

Договор на предоставление услуг подачи электроэнергии может находиться пункт, обязывающий жильцов установить общий автоматический рубильник на входе. При этом номинал также может быть обговорен в соглашении. Здесь есть одна особенность. Когда он находится на принадлежащей площади, самовольно разрешено обесточивать запитанных потребителей. В противном случае требуется получить официальное разрешение, где указано время, когда его нужно выключить, а затем включить.

Современные счетчики электроэнергии

Перед монтажом электросчётчика подумайте, какая из двух доступных модификаций вам необходима – электромеханическая или электронная. Также помните, что учетные приборы классифицируются по классу точности. Данный показатель характеризует максимально доступное отклонение (погрешность) при измерении и фиксировании расхода электроэнергии. Действующее Постановление Правительства от 04 мая 2012 года за номером 442 говорит, что класс точности не может быть ниже 2,0. Второй показатель – максимальная сила тока – не более 60 А.

Однозначный счетчик оснащен четырьмя клеммами для монтажа электропроводки. Стандартное расположение слева направо, если повернуть прибор к себе, предполагает:

1. Приходящую фазу.
2. Отводящую фазу.
3. Входящий ноль.
4. Отходящий нуль.

Перед началом работы обесточьте ввод и вывод. Убедитесь в отсутствии тока в силовых кабелях при помощи тестера или щупа с диодом. Проверяйте фазу и нулевой провод. Только после этого прикрепите прибор к DIN-рейке и подключите проводку согласно схеме.

Автоматические выключатели и УЗО

Их также можно установить собственноручно. Для этого пользуйтесь специальными посадочными гнездами, предусмотренными производителем щитового ящика. Требования те же: обесточивание, крепление к рейке, подсоединение подведенных проводов

Также важно придерживать схемы и действовать, не нарушая требований техники безопасности. При подаче электричества все устройства должны находиться в положении «Выключено»

Проверяют приборы поочередно

Только после этого активируют все рубильники

Проверяют приборы поочередно. Только после этого активируют все рубильники.

Требования энергокомпаний о переносе счётчиков электроэнергии на улице

Несмотря на то, что владельцы частных домов обладает некоторыми преимуществами по сравнению с жителями квартирных домов, в свободе выбора места для счётчиков, на деле часто оказывается, что энергосбытовые компании приходят с проверкой и заствавляют жильца перенести свой счётчик на улицу. Объясняют компании это тем, что на улице у их специалистов будет более простой доступ к сбору показаний счётчика.

На самом деле, вопрос о том, где размещать счётчик ложится целиком на ваши плечи, и переносить его на улицу вы можете, если сами того хотите. Но следует помнить, что размещая электросчётчик вне помещения, вы подвергаете его воздействию природных явлений с, порой, отрицательными для девайса последствиями.

Главным образом, на электросчётчик негативное влияние будут оказывать:

• Повышенная влажность.
• Отрицательные температуры.
• Возможный несанкционированый доступ третьих лиц к прибору.

Кстати, следует заметить, что при отрицательных температурах счётчик может показывать потребление электроэнергии некорректно, причём, не в пользу потребителя.

В целом, можно сказать, что требования компаний о перемещении электросчётчика на улицу вполне незаконны, могут причинить собственнику ущерб и должны быть обжалованы.

Замена счетчиков электроэнергии: причины монтажа

Чаще всего замена счетчиков происходит в результате следующих причин:

• механического повреждения корпуса прибора;
• неисправностей технического характера;
• устарелого оборудования;
• повреждения пломб или их отсутствия.

В большинстве квартир установленные электрические счетчики являются старыми образцами, то есть они выпущены еще в 60-х годах ХХ столетия. Разработчики старых устройств не ожидали, что квартиры будут столь заставлены бытовой техникой. Повседневная жизнь современного населения немыслима без микроволновой печи, стиральной машины, кондиционера и прочей бытовой техники. Следовательно, возникает большая перегрузка счетчиков, последствием чего может быть их возгорание. Еще больше усугубляет ситуацию старая проводка, которая тоже является пожароопасной, что влечет за собой опасность для жильцов квартиры.

Кроме того, места, где находятся старые электросчетчики, зачастую оплетены паутиной и покрыты большим количеством пыли. Старые крепления и обвисающие провода нередко приводят в уныние жильцов квартиры. Поэтому хозяева рано или поздно принимают решение о немедленном ремонте и обновлении дома. Так как старый счетчик не вписывается в новый интерьер, возникает желание выполнить монтаж электросчетчика.

В квартирах не принято устанавливать электрические счетчики самостоятельно

Стремление сэкономить часто предполагает необходимость установки новых современных счетчиков электроэнергии

Инженерами была изучена и принята во внимание многотарифная система учета электроэнергии. Следовательно, тот, кто обладает подобным прибором, сможет сэкономить около 30% от обычного ежемесячного платежа

О чем следует знать перед установкой прибора

По принципу работы разделяют счетчики на электронные и индукционные. Индукционные приборы учета потребляемой энергии являются менее точными и их повсеместно меняют на электронные. Перед покупкой необходимо осмотреть целостность пломбы государственного доверителя и уточнить срок установки пломбы на прибор. Если счетчик трехфазный, то установка пломбы на электросчетчике должна быть сделана не позже 1 года, для однофазного прибора – не более 2 лет.

Установить счетчик сможет любой электромонтажник, но перед работой необходимо затребовать у энергосбытовой компании типовой договор на выполнение работ с приложенным к нему актом о разделении балансовой принадлежности. В документах будут содержаться все требования к установке счетчика электроэнергии, и описана граница ответственности поставщика электроэнергии и хозяином недвижимости.

Типовые схемы разводки электропроводки

При разработке проектной документации электропроводки для частного дома проектировщики рекомендуют пользоваться типовыми схемами разводки проводки для разного типа помещений. Все эти схемы имеют одинаковую структуру, в основу которой положено деление разводки на ряд контуров, с подключением каждого из них к отдельному автомату.

Схема разводки проводов на кухне

Особенность разводки электропроводов в помещении кухни отличается наличием большого количества достаточно мощных электроприборов, для которых целесообразно выделить отдельные линии со своими защитными автоматами. Основная задача проектировщика в данном случае заключается в оптимальном расположении розеток — их надо разместить рядом с электроприборами, предусмотрев возможность свободного доступа к ним для ремонта или для перестановки/отключения бытовой техники. При этом на схеме нужно отобразить не только места расположения электроприборов, но и расстановку кухонной мебели.

Схема проводки в гараже/подвале

Приступая к разработке схемы разводки проводов в гараже, нужно определить количество розеток, выключателей и розеток и уточнить места их расположения. Например, розетки лучше устанавливать на высоте 1 м, а выключатели — на высоте 1,5 м от уровня пола. Распределительные коробки обычно размещают под потолком на расстоянии не более 20 см от него. Достаточно часто гараж используется владельцем еще и как мастерская. Поэтому при разводке проводов необходимо предусмотреть возможность подключения электроинструмента, компрессора или даже металло- или деревообрабатывающих станков. Возможно это только при наличии трехфазной электросети. В зависимости от того, какая сеть заведена в гараж, зависит и схема разводки проводов. При этом на распределительном щите должны быть установлены автоматы на каждую группу проводов и УЗО.

Общая план-схема электропроводки в доме

В некоторых случаях до того как будет составлена схема разводки электропроводки, рекомендуется разработать предварительную схему с перечислением всех устройств, предполагаемых к установке в доме. Такая схема облегчит подсчет общего количества линий, подводимых к распределительному щиту и общего числа защитных автоматов и УЗО. На ней также указывают тип питающей электросети, что позволяет выбрать подходящий кабель, тип устройства защиты и модель электросчетчика.

В пояснительной записке к плану указывают, что устройство ввода и электросчетчик устанавливаются на одной из наружных стен дома, а общий распределительный электрощит размещается в коридоре или в каком-либо отдельном помещении, например, в рядом стоящем гараже. Чтобы не создавать потом себе трудностей в обслуживании, в домах, имеющих 2 или 3 этажа рекомендуется предусмотреть на каждом из них промежуточные распределительные электрощитки, соединенные с общим распредщитом.

Аналогичным образом разрабатывается и план-схема электрики для небольшого одноэтажного дома.

Монтажная схема

На основании предварительно составленных план-схем можно разработать общую монтажную схему разводки электропроводки, пользуясь которой, легко рассчитать необходимое количество выключателей и розеток и дополнительной комплектации и материалов, а также метраж кабельно-проводниковой продукции.

Разрабатывают монтажную схему пользуясь копией плана дома, на которой указывают:

• точку ввода силовой линии;
• места установки электрощита, распределительных коробок, электроприборов, розеток, выключателей и осветительных ламп.

Ввод силовой линии в дом Если в проекте частного дома предусмотрены отдельно стоящие хозяйственные постройки, разводку проводов в них также нужно отобразить на монтажной схеме.

Чтобы облегчить процедуру подсчета необходимого количества кабелей и проводов, соединительные линии каждого контура лучше рисовать разным цветом.

Также рекомендуется токопроводящие жилы одного сечения обозначать на плане одним цветом. Это упростит определение номенклатуры необходимой кабельно-проводниковой продукции и упростит процес ее прокладки.

Советы по эксплуатации счетчика

Устанавливая счетчик на улице нужно помнить, что в данном случае он может неверно показывать количество потребляемой энергии. Это зависит от некоторых факторов, а именно:

• при низкой температуре;
• при повышенной влажности;
• при попадании прямых солнечных лучей.

Чтобы не допустить подобных погрешностей, нужно правильно выбрать место для установки, поместить устройство в защитный бокс и обязательно утеплять в зимнее время.

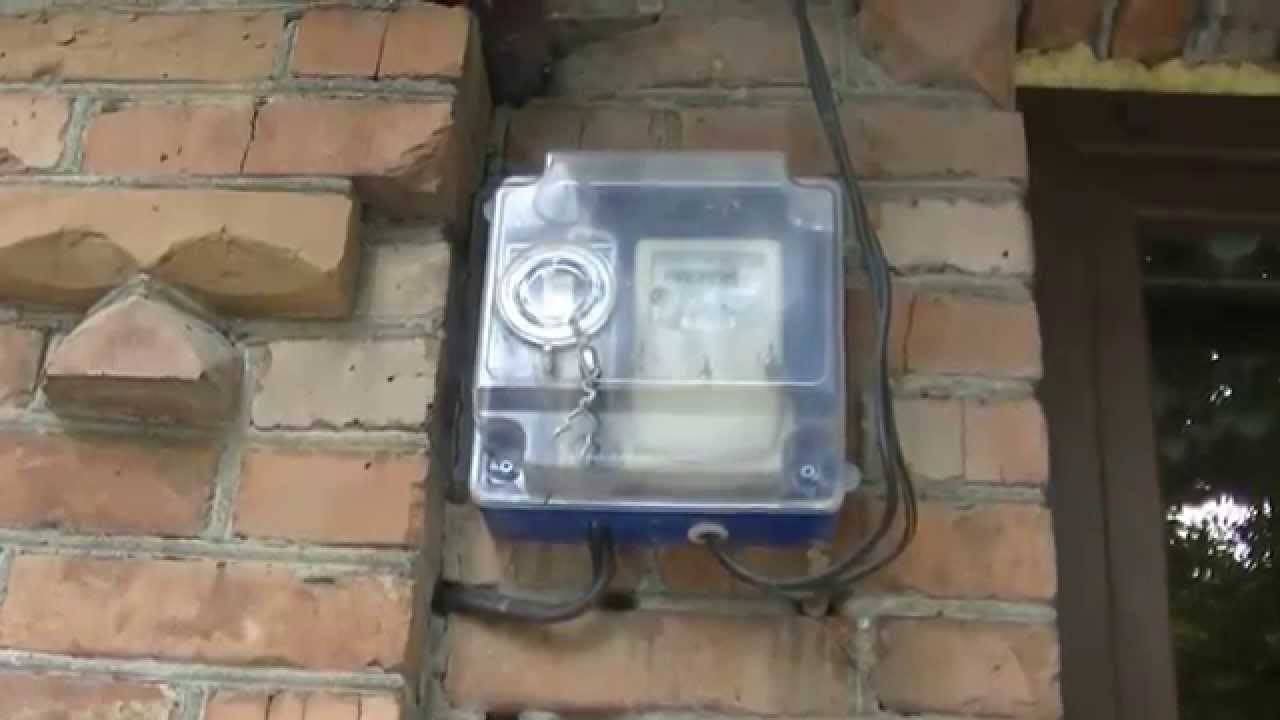

Счетчик, установленный на улице.Источник nord-camping.ru

При неправильном подключении счетчик может иметь самоход. Чтобы проверить это, необходимо полностью отключить все электроприборы, выключить освещение и автоматы. Отключить всею электротехнику от розеток. После этого проследить за табло устройства. Если счетчик продолжает считать и цифры медленно сменяют друг друга, это значит, что у прибора есть самоход. В этом случае нужно немедленно обратиться в организацию энергоснабжения.

Чтобы обеспечить свободный доступ представителям компании энергоснабжения, прибор контроля лучше всего установить на лестничной площадке. Кроме того, ответственность за сохранность устройства будет нести компания, которая обслуживает ваш дом.

Если постает вопрос, какой счетчик лучше выбрать – однофазный или трехфазный, нужно принять во внимание, где именно он будет устанавливаться. Если это квартира, то соответственно все приборы, которыми пользуются легко работают от однофазного питания. Соответственно устанавливается и однофазный прибор

Соответственно устанавливается и однофазный прибор.

Обслуживание электросчетчиков.Источник grani21.ru

В индивидуальном хозяйстве часто используют трехфазное питание. Но, поскольку от трехфазного счетчика можно провести и однофазный кабель, то экономичнее будет подсоединять трехфазный прибор.

Об обслуживании и неисправностях счетчика в видео:

Подключение трехфазного счетчика через трансформатор

Счетчики при подключении к линии 220В или 380В могут пропускать мощность не выше 60 кВт, потому что ток ограничивается лишь 100 амперами. Этого достаточно для комфортного проживания в квартире или частном доме. Но если у вас есть собственное производство с высокомощным оборудованием, то пропускной мощности обычного счетчика вам не хватит. Поэтому потребуется установка через трансформатор.

Схема с 10 проводами

Достоинство схемы – отделенные друг от друга цепи напряжения и тока: пользоваться электроэнергией будет безопасно. Недостаток – для подключения требуется много проводов.

Потребуется три трансформатора тока: по одному на каждую фазу. Кратко будем обозначать их ТТ. У каждого ТТ есть 4 клеммы:

1. Л1 – для ввода фазного провода (А, В или С);
2. Л2 – для выхода фазного провода;
3. И1 – для входа токоизмерительной обмотки;
4. И2 – для вывода токоизмерительной обмотки.

У счетчика электроэнергии в таком случае число клемм должно равняться одиннадцати (будем клеммы обозначать кратко – К):

1. К1 – ввод фазной линии А;
2. К2 – ввод токоизмерительной обмотки силовой линии А;
3. К3 — вывод фазы А к потребителям;
4. К4 – ввод фазной линии В;
5. К5 – ввод токоизмерительной обмотки силовой линии В;
6. К6 — вывод фазы В к потребителям;
7. К7 – ввод фазной линии С;
8. К8 – ввод токоизмерительной обмотки силовой линии С;
9. К9 — вывод фазы С к потребителям;
10. К10 – ввод нулевого провода;
11. К11 – вывод нулевого провода.

Каждый ТТ включается в разрыв фазного провода через клеммы Л1 и Л2. Измерение расхода электроэнергии происходит за счет подключения токоизмерительной обмотки через клеммы И1 и И2.

Схема звездой

Достоинство – использование меньшего числа проводов (экономия на закупке вторичных проводников). Недостаток – сложность чтения схемы и затруднения при проверке точности работы.

Принципиальное отличие от десятипроводной схемы заключается в соединении в одну точку однополярных выходных контактов вторичной обмотки ТТ. Осталось еще три провода, которые от выводов ТТ направляются к счетчику электроэнергии. В звезду соединяются и обмотки тока внутри счетного корпуса.

Схема с объединенными цепями напряжения и тока (с семью проводами)

Достоинство – использование меньшего количества проводов. Недостаток семипроводной схемы – высокий риск поражения током людей, обслуживающих цепь. Поэтому сегодня происходит массовый переход на десятипроводную схему.

Отличие схемы от десятипроводной – наличие перемычек между клеммами 1 и 2, 4 и 5, 7 и 8 на электросчетчике. Перемычки есть и у ТТ: на контактах Л1 и И1.

Установка счетчика через испытательные блоки

Согласно правилам учета электроэнергии (конкретно – 1.5.23) подключение электрического счетчика через трансформатор должно осуществляться с использованием испытательной коробки. Она необходима для:

1. Закорачивания вторичной трансформаторной обмотки для гашения импульсных всплесков напряжения;
2. Подсоединения эталонного электросчетчика без отключения нагрузки;
3. Замены электросчетчика при отключении цепей только в испытательной коробке.

Подключать испытательную коробку удобно по десятипроводной схеме. Отличие заключается лишь в том, что между счетчиком и ТТ располагается сама коробка, в которую вводятся и выводятся провода И1 и И2. Испытательная коробка позволяет их закорачивать (показано на схеме пунктирной дугой).

Выводы

Если заставляют ставить счетчики на столбах законно ли это требование? Нет таких норм, согласно которым можно бы было заставить собственника частного дома устанавливать счетчик на улице себе во вред. Он является собственником оборудования и ответственен за качество его работы. В результате низких температур прибор может вообще отказаться работать, а может показывать завышенные данные. Кроме этого такое оборудования могут украсть вандалы.

У энергетической компании нет законных рычагов воздействия на граждан при отказе, они не могут прекратить подачу электроэнергии или подать на хозяина дома в суд. Если же притязания происходят от председателя кооператива, тогда он должен действовать на основании протокола общего собрания. Документ дает ему полномочия требовать от собственников участка исполнять принятые ими же правила.

Если же собственник участка решился на вынос счетчика на улицу, он должен соблюсти все требования его оборудования, подключения и запуска.
